Caractéristique	Détails
Type de produit	Pistolet à peinture électrique
Modèle	GRACO TC Pro Corded 17N163
Alimentation	Électrique, cordé
Pression maximale	3000 PSI
Débit	0,24 GPM
Poids	3,6 kg
Dimensions	Longueur : 40 cm, Largeur : 25 cm, Hauteur : 15 cm
Utilisation recommandée	Peinture de surfaces intérieures et extérieures
Accessoires inclus	Buchette de nettoyage, filtre à peinture
Maintenance	Nettoyage régulier après utilisation, vérification des joints
Sécurité	Utiliser des lunettes de protection et un masque, éloigner les enfants
Garantie	2 ans
Informations supplémentaires	Compatible avec une large gamme de peintures et de revêtements

FOIRE AUX QUESTIONS - TC Pro Corded 17N163 GRACO

Comment puis-je résoudre un problème de pulvérisation inégale avec le GRACO TC Pro Corded 17N163 ?

Vérifiez d'abord que le filtre est propre. Nettoyez ou remplacez le filtre si nécessaire. Assurez-vous que la buse est correctement installée et adaptée au type de peinture que vous utilisez.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Testez avec un autre appareil pour confirmer. Si le problème persiste, consultez le manuel pour des instructions sur le dépannage de l'alimentation.

Comment nettoyer le GRACO TC Pro après utilisation ?

Démontez la buse et le filtre, puis nettoyez-les avec de l'eau ou un solvant approprié selon le type de peinture utilisée. Rincez le réservoir et les tuyaux avec de l'eau claire pour éviter que la peinture ne sèche.

Quel type de peinture puis-je utiliser avec le GRACO TC Pro Corded 17N163 ?

Ce modèle est compatible avec une variété de peintures, y compris les peintures à base d'eau et à base d'huile. Assurez-vous de vérifier les recommandations du fabricant concernant la viscosité et la dilution.

Comment régler la pression de pulvérisation ?

Utilisez le bouton de réglage de la pression situé sur l'appareil. Augmentez ou diminuez la pression selon vos besoins pour obtenir un résultat optimal en fonction du type de surface et de peinture.

Que faire si le moteur surchauffe ?

Arrêtez immédiatement l'appareil et laissez-le refroidir. Assurez-vous que les orifices de ventilation ne sont pas obstrués et que l'appareil est utilisé dans un environnement bien aéré.

Quelle est la garantie du GRACO TC Pro Corded 17N163 ?

Le GRACO TC Pro est généralement livré avec une garantie d'un an. Vérifiez les documents fournis avec votre produit pour plus de détails ou contactez le service client de GRACO.

Où puis-je trouver des pièces de rechange pour mon GRACO TC Pro ?

Les pièces de rechange peuvent être commandées directement auprès du site Web de GRACO ou par l'intermédiaire de revendeurs agréés. Consultez le manuel pour une liste des pièces spécifiques.

MODE D'EMPLOI TC Pro Corded 17N163 GRACO

Pour les applications de pulvérisation portables de peintures et revêtements architecturaux à base d'eau et à base d'huile non inflammables uniquement. Système non homologué pour une utilisation en atmosphères explosives ou dans des zones (classées) dangereuses. Instructions de sécurité importantes Avant d’utiliser l’équipement, lisez tous les avertissements et toutes les instructions du présent manuel. Familiarisez-vous avec les commandes et l’utilisation appropriée de l’équipement. Conservez ces instructions. Informations médicales importantes Lisez la carte d’alerte médicale fournie avec le pistolet. Elle contient des informations destinées aux médecins concernant le traitement des blessures. Conservez-la toujours sur vous lors de l’utilisation de l’équipement.Langues des manuels supplémentaires 3A4434F

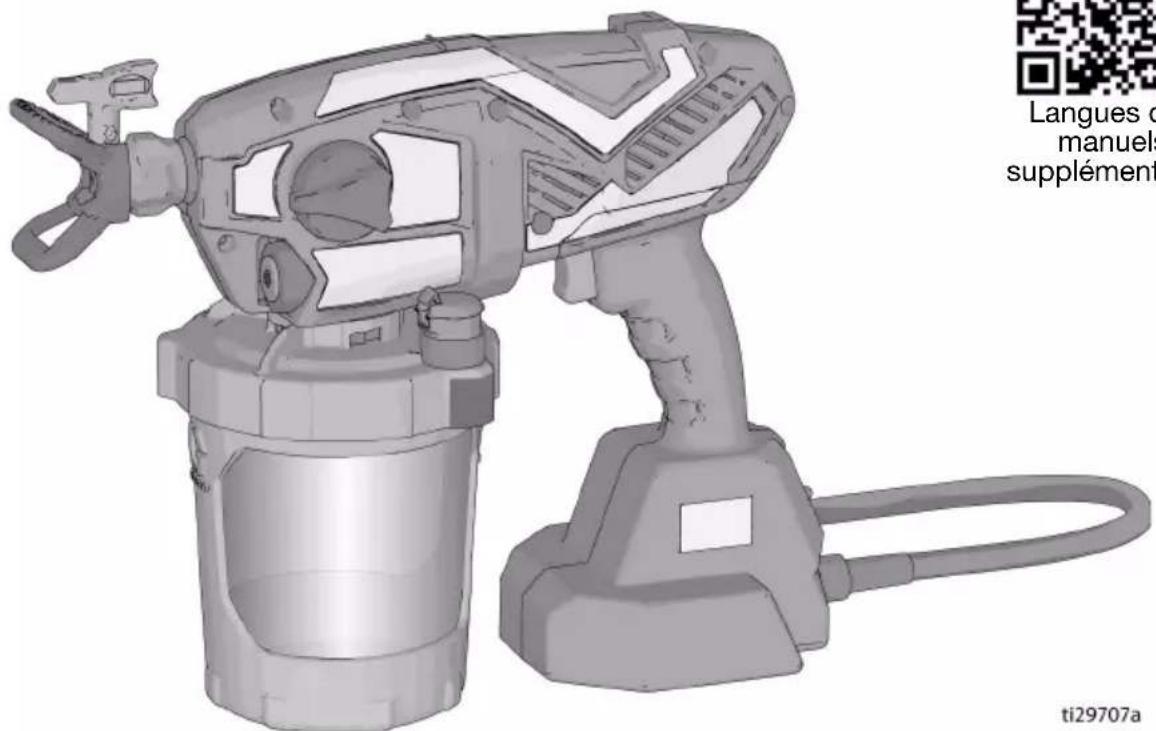

• Manuel du propriétaire Pulvérisateurs portatifs sans air à cordon Pulvérisateurs de peinture de la série projet 844-241-9499Avant la pulvérisation 2 3A4434F Avant la pulvérisation Revoyez les avertissements pour des informations de sécurité importantes Important ! Lisez attentivement et appliquez des bonnes pratiques de sécurité. Modèles Plage de pression de service : 35 – 138 bars (3,5 MPa – 14 MPa; 500 –2000 psi) Vidéo de fonctionnement http://graco.com/hhsupport Modèle Nom du pulvérisateur Tension Série de buses Taille de buse 17M359 Ultra120 VFFLPxxx0,20 – 0,41 mm (0,008 – 0,016 po.)17N162 Ultimate FFLPxxx17N163 TC Pro TCPxxx17M360 Ultra 230VFFLPxxx0,20 – 0,41 mm (0,008 – 0,016 po.)17M362 Ultra 230V17P255 Ultimate 230 V110474Certifié conforme aux normes CAN/CSA C22.2 N° 68 :Conforme àla norme UL 1450Informations importantes destinées à l’utilisateur 3A4434F 3 Informations importantes destinées à l’utilisateur Merci de votre achat ! Félicitations ! Vous avez acheté un pulvérisateur de peinture de qualité supérieure fabriqué parGraco Inc. Ce pulvérisateur est conçu pour vous fournir des performances de pulvérisation depointe avec des peintures et revêtements architecturaux à base d’eau et à base d’huile (typeessence minérale). Cette fiche d’information destinée à l’utilisateur a pour but de vous aider àcomprendre les types de produits que vous pouvez utiliser avec votre pulvérisateur.Veuillez lire les informations sur l’étiquette du réservoir du produit afin de déterminer s’il peutêtre utilisé avec votre pulvérisateur. Demandez une fiche technique de santé-sécurité (FTSS) àvotre fournisseur. L’étiquette du récipient et la FDS décrivent le produit et les précautionsspécifiques à prendre. Les peintures, revêtements et produits de nettoyage appartiennent généralement à l’une des 3 catégories de base suivantes : À BASE D’EAU : L’étiquette du réservoir doit indiquer que le produit peut être nettoyé avec de l’eau et du savon. Votre pulvérisateur est compatible avec ce type de produit. Votre pulvérisateur n’est PAS compatible avec des produits nettoyants agressifs comme l’eau de Javel. À BASE D’HUILE : L’étiquette du réservoir doit indiquer que le produit est COMBUSTIBLE et qu’il peut être nettoyé avec des essences minérales ou du diluant pour peinture. La FTSS doit indiquer que le point d’éclair du produit est supérieur à 100° ° F). Votre pulvérisateur est compatible avec ce type de produit. Utilisez des produits à base d’huile à l’extérieur ou dans une zone bien ventilée traversée par des courants d’air frais. Consultez les avertissements de sécurité de ce manuel. INFLAMMABLE : Ce type de produit contient des solvants inflammables tels que du xylène, du toluène, du naphte, du butanone, du diluant pour laque, de l’acétone, de l’alcool dénaturé et de la térébenthine. L’étiquette du réservoir doit indiquer que ce produit est INFLAMMABLE. Ce type de produit n’est PAS compatible avec votre pulvérisateur et ne PEUT PAS être utilisé. AVIS Votre pulvérisateur n’est PAS compatible avec des produits nettoyants agressifs comme l’eau de Javel. L’utilisation de ces produits nettoyants endommagera le pulvérisateur.Table des matières 4 3A4434F Table des matières Avant la pulvérisation p. 2
• Informations importantes destinées à l’utilisateur p. 3
• Table des matières p. 4
• Avertissements p. 5
• Connaître votre pulvérisateur p. 9

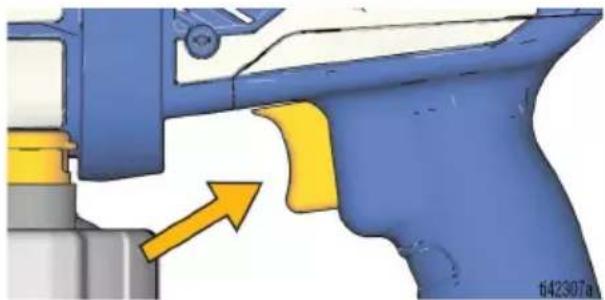

• Connaître vos commandes p. 10
• Configuration p. 11
• Procédure de décompression p. 11
• Configuration du pulvérisateur p. 11
• Démarrage p. 14
• Pulvérisation p. 16
• Graphique de sélection de buses p. 16

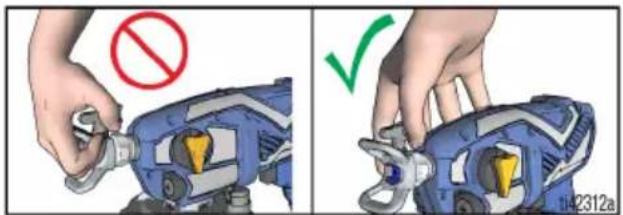

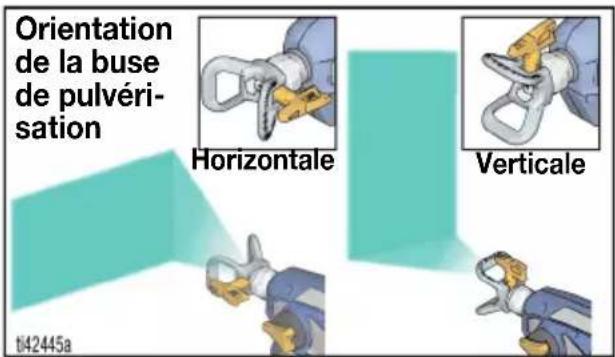

• Orientation de la buse de pulvérisation p. 17
• Qualité du jet de pulvérisation p. 17
• Angle de pulvérisation p. 17
• Diriger le pulvérisateur p. 18

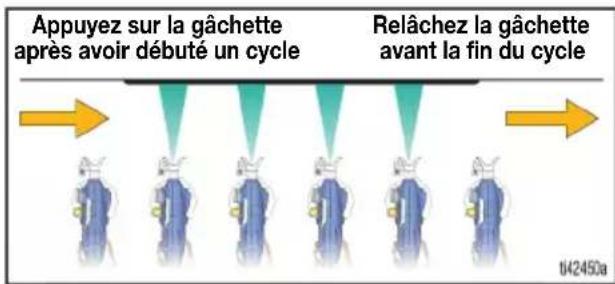

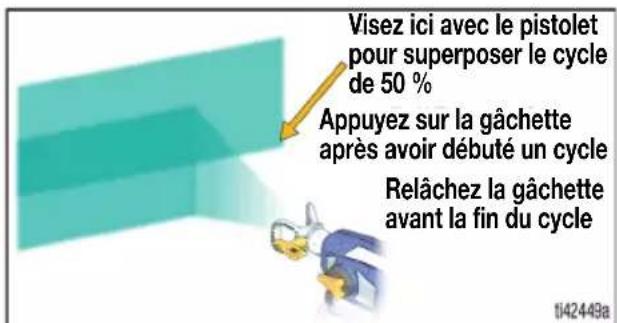

• Temporisation du déclenchement p. 18
• Buses de pulvérisation réversibles p. 18
• Débouchage de la buse p. 19

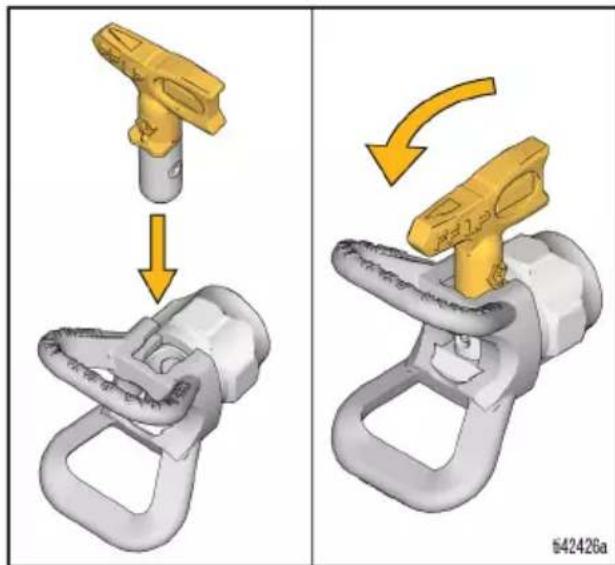

• Installation de la buse de pulvérisation p. 20
• Remplissages du réservoir p. 21
• Pause pendant la pulvérisation p. 21
• Nettoyage p. 22

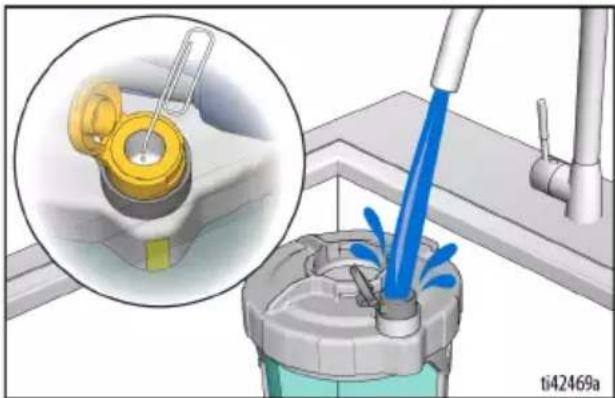

• Nettoyage du pulvérisateur p. 22
• Stockage p. 24
• Référence p. 25
• Compatibilité des produits de nettoyage p. 25

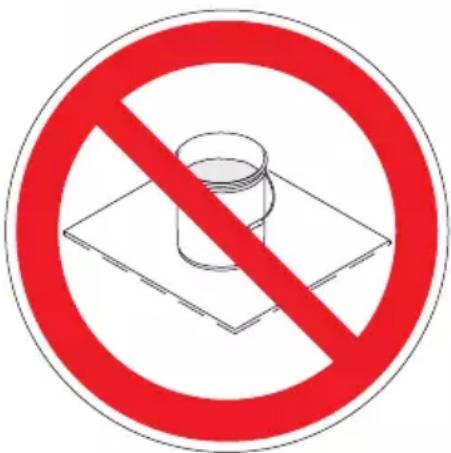

• Instructions de mise à la terre statique (produits à base d’huile) p. 25
• Maintenance p. 26

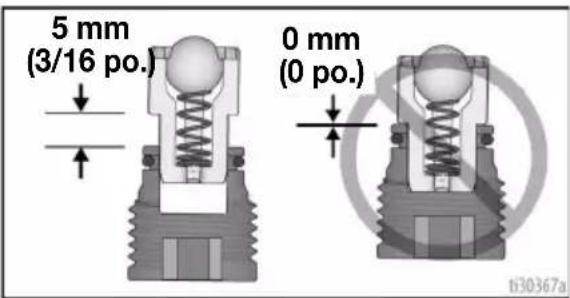

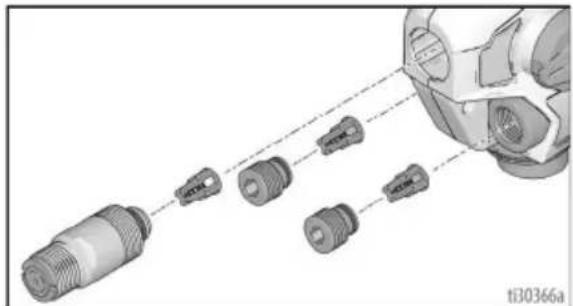

• Nettoyage des vannes de sortie p. 26
• Recyclage et mise au rebut p. 27
• Fin de vie du produit p. 27
• Mise au rebut en fin de vie p. 27
• Guide de dépannage p. 28
• Remarques p. 33

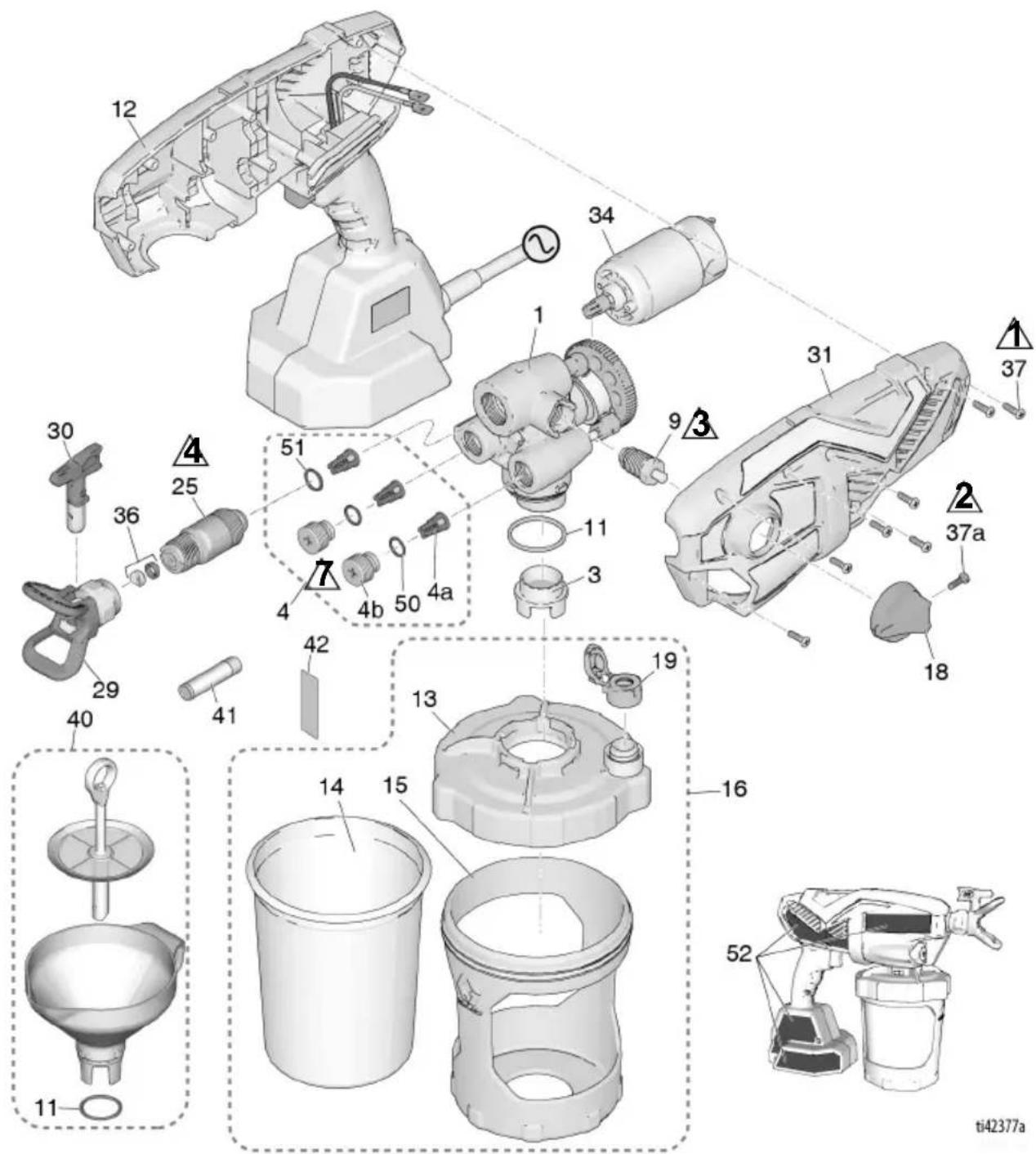

• Pièces de rechange p. 34
• Liste des pièces p. 35
• Caractéristiques techniques p. 36
• Proposition 65 de Californie p. 37
• Garantie standard de Graco p. 38
• Informations Graco Avertissements 3A4434F 5 Avertissements Les avertissements suivants concernent la configuration, l’utilisation, la mise à la terre, la maintenance et la réparation de cet équipement. Le point d’exclamation est un avertissement général tandis que les symboles de danger font référence aux risques associés à une procédure particulière. Lorsque ces symboles apparaissent dans le texte du présent manuel ou sur des étiquettes d’avertissement, reportez-vous à ces avertissements. Les symboles de danger et d’avertissements spécifiques au produit qui ne sont pas mentionnés dans cette section pourront, le cas échéant, apparaître dans le texte du présent manuel. AVERTISSEMENT p. 39

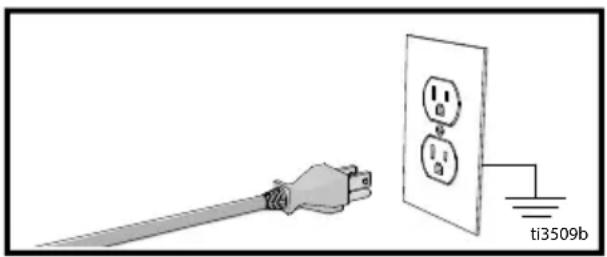

INSTRUCTIONS DE MISE À LA TERRE

Ce produit doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit les risques de décharge électrique en fournissant un fil d’échappement pour le courant électrique. Ce produit est muni d’un cordon doté d’un fil de terre avec prise de mise à la terre appropriée. La fiche doit être introduite dans une prise de courant placée et mise à la terre conformément à tous les codes et réglementations locaux.

• Une mauvaise installation de la mise à la terre peut provoquer un risque de décharge électrique.

• Ce produit est conçu pour être branché sur un circuit nominal de 120 V ; sa prise de terre est semblable à celles illustrées sur la figure ci-dessous.

• Branchez ce matériel uniquement sur une prise conçue pour recevoir la fiche de ce matériel.

• Ne modifiez pas la fiche fournie. Si elle ne rentre pas dans la prise, faites installer une prise adaptée avec mise à la terre par un électricien qualifié.

• N’utilisez pas d’adaptateur 3 à 2 sur ce matériel.

• Lors d’une réparation ou d’un remplacement du cordon électrique ou de la prise, ne raccordez le fil de mise à la terre à aucune borne électrique.

• Le conducteur de terre est celui dont le revêtement isolant est de couleur verte avec ou sans lignes jaunes.

• Consultez un électricien qualifié ou une personne qualifiée du service d’entretien en cas de doute sur la mise à la terre de l’appareil ou si les instructions relatives à la mise à la terre ne sont pas bien comprises. Rallonges électriques :

• Utilisez uniquement une rallonge électrique à 3 conducteurs équipée d’une fiche de terre et d’une prise de mise à la terre compatible avec la fiche de cet équipement.

• Assurez-vous que votre rallonge électrique n’est pas endommagée.

• Si une rallonge est nécessaire, utilisez du 14 AWG (2,5 mm

) au minimum pour transporter le courant dont a besoin le produit. L’utilisation d’une rallonge plus petite aura comme conséquences des chutes de tension et une surchauffe. ti3509bAvertissements 6 3A4434F AVERTISSEMENT

RISQUE D’INCENDIE ET D’EXPLOSION

Des fumées inflammables, telles que les fumées de solvant et de peinture, dans la zone de travail peuvent s’enflammer ou exploser. Afin de prévenir tout risque d’incendie ou d’explosion :

• Ne pulvérisez pas ou ne nettoyez pas avec des produits dont le point d’éclair est inférieur à 38 °C. Utilisez uniquement des produits à base d’eau non inflammables ou des diluants pour peinture non inflammables. Pour des informations complètes sur le matériel, demander les fiches techniques santé-sécurité (FTSS) au distributeur ou revendeur de produits de pulvérisation.

• Ne pulvérisez pas des produits combustibles à proximité d’une flamme nue ou de sources d’étincelles comme des cigarettes, des moteurs ou un équipement électrique.

• Si de la peinture ou du solvant traverse l’équipement, cela risque de provoquer de l’électricité statique. L’électricité statique crée un risque d’incendie ou d’explosion en présence de fumées de peinture ou de solvant. Toutes les pièces du pulvérisation, y compris le pulvérisateur et les objets dans et autour de la zone de pulvérisation, doivent être correctement mises à la terre pour éviter les décharges électrostatiques et les étincelles.

• Assurez-vous que tous les récipients et les systèmes de récupération sont correctement mis à la terre pour éviter les décharges électrostatiques. N’utilisez pas de garnitures de seau, sauf si celles-ci sont antistatiques ou conductrices.

• Raccordez l’équipement à une prise reliée à la terre et utilisez des rallonges électriques mises à la terre. N’utilisez pas d’adaptateur de 3 à 2 broches.

• Arrêtez immédiatement le fonctionnement en cas d’étincelle d’électricité statique ou en cas de décharge électrique. N’utilisez pas l’équipement tant que le problème n’a pas été identifié et rectifié.

• N’utilisez pas de peintures ou solvants contenant des hydrocarbures halogénés.

• Assurez-vous que la zone de pulvérisation est correctement ventilée. Assurez-vous que l’endroit est bien ventilé.

• Le pulvérisateur génère des étincelles. Assurez-vous que l’ensemble de la pompe est placé dans une zone bien ventilée lors de la pulvérisation, du rinçage, du nettoyage ou de l’entretien.

• Ne fumez pas dans la zone de pulvérisation et ne pulvérisez pas en présence d’étincelles ou de flammes.

• Dans la zone de pulvérisation, n’actionnez pas d’interrupteurs, ne faites pas tourner de moteurs et évitez toute autre source d’étincelles.

• Maintenez la zone propre et sans récipients de peinture ou de solvant, chiffons imprégnés de peinture ou de solvant, ou tout autre produit inflammable.

• Assurez-vous de connaître la composition des peintures et des solvants pulvérisés. Lire toutes les fiches techniques de santé-sécurité (FTSS) et les étiquettes fournies avec les récipients de peintures et de solvants. Suivez les instructions de sécurité du fabricant des peintures et des solvants.

• Un extincteur en état de marche doit être disponible dans la zone de travail.

DANGER DE DÉCHARGE ÉLECTRIQUE

Cet équipement doit être mis à la terre. Une mauvaise mise à la terre, un mauvais réglage ou une mauvaise utilisation du système peut provoquer une décharge électrique.

• Mettez hors tension et débranchez le cordon d’alimentation avant de procéder à l’entretien de l’appareil.

• Utilisez uniquement des prises électriques mises à la terre.

• N’utilisez que des rallonges à 3 fils.

• Assurez-vous de l’intégrité des fiches de terre des cordons d’alimentation et des rallonges électriques.

• Protégez l’équipement de la pluie. Entreposez-le à l’intérieur.Avertissements 3A4434F 7 AVERTISSEMENT

RISQUES D’INJECTION SOUS-CUTANÉE

La pulvérisation haute pression est susceptible d’injecter des produits toxiques dans le corps et de causer de graves blessures corporelles pouvant entraîner une amputation. En cas d’injection, consultez immédiatement un médecin en vue d’une intervention chirurgicale.

• Ne dirigez pas le pistolet et ne pulvérisez pas sur une personne ou un animal.

• Ne mettez pas les mains ou une partie quelconque du corps devant la sortie du pulvérisateur. Par exemple, n’essayez jamais d’arrêter une fuite avec une partie du corps.

• Utilisez toujours le garde-buse de pulvérisation. Ne pulvérisez jamais sans le garde-buse de pulvérisation.

• Utilisez des buses de pulvérisation de Graco.

• Nettoyez et changez les buses de pulvérisation avec précaution. Si la buse se bouche pendant la pulvérisation, suivez la Procédure de décompression afin d’arrêter l’appareil et de relâcher la pression avant de retirer la buse pour la nettoyer.

• L’équipement reste sous pression même une fois hors tension. Ne laissez pas l’équipement branché ou sous pression sans surveillance. Suivez la Procédure de décompression lorsque l’équipement n’est pas surveillé ni utilisé, et avant de procéder à l’entretien, au nettoyage ou au démontage de pièces.

• Inspectez les pièces pour vérifier qu’elles ne sont pas endommagées. Remplacez les pièces endommagées.

• Ce système peut produire une pression de 138 bars. Utilisez des pièces ou accessoires Graco pouvant supporter une pression minimum de 138 bars.

• Vérifiez que tous les raccordements sont bien serrés avant d’utiliser l’appareil.

• Assurez-vous de bien connaître la marche à suivre pour arrêter l’appareil et relâcher rapidement la pression. Familiarisez-vous avec toutes les commandes. RISQUE EN LIEN AVEC UNE MAUVAISE UTILISATION DE L’ÉQUIPEMENT Toute utilisation inappropriée de l’équipement peut provoquer des blessures graves, voire mortelles.

• Portez toujours des lunettes et des gants de sécurité adaptés, ainsi qu’un appareil respiratoire ou un masque lors de l’application de la peinture.

• Ne procédez pas à un fonctionnement ou une pulvérisation à proximité d’enfants. Tenez toujours les enfants à l’écart de l’équipement.

• Veillez à ne pas perdre l’équilibre et à ne pas utiliser de support instable. Gardez en permanence les pieds au sol et maintenez votre équilibre.

• Restez toujours vigilant et surveillez vos gestes.

• N’utilisez pas l’appareil en cas de fatigue ou sous l’emprise de médicaments ou d’alcool.

• Ne modifiez jamais cet équipement. Les modifications ou les altérations apportées risquent d’invalider les homologations et de créer des risques relatifs à la sécurité.

• Assurez-vous que l’équipement est adapté et homologué pour l’environnement dans lequel il est utilisé.Avertissements 8 3A4434F AVERTISSEMENT RISQUES LIÉS AUX PIÈCES EN ALUMINIUM SOUS PRESSION L’utilisation de fluides non compatibles avec l’aluminium peut provoquer une réaction chimique dangereuse et endommager l’équipement. Le non-respect de cet avertissement peut provoquer des blessures graves, voire mortelles, ou des dommages matériels.

• N’utilisez pas de trichloroéthane-1,1,1, de chlorure de méthylène ou d’autres solvants à base d’hydrocarbures halogénés, ni de fluides contenant de tels solvants.

• N’utilisez pas d’eau de Javel.

• De nombreux autres fluides peuvent contenir des produits chimiques susceptibles de réagir avec l’aluminium. Vérifiez la compatibilité auprès de votre fournisseur du produit. RISQUES RELATIFS AUX FLUIDES OU FUMÉES TOXIQUES Les produits ou vapeurs toxiques peuvent provoquer de graves blessures, voire la mort, en cas de projection dans les yeux ou sur la peau, d’inhalation ou d’ingestion.

• Lisez la fiche de données de sécurité (FDS) pour prendre connaissance des risques spécifiques liés aux fluides utilisés.

• Conservez les fluides dangereux dans des récipients homologués et éliminez-les conformément à la réglementation en vigueur.

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

Portez un équipement de protection approprié dans la zone de travail afin de réduire le risque de blessures graves, notamment aux yeux, aux oreilles (perte auditive) ou par brûlure ou inhalation de vapeurs toxiques. L’équipement de protection comprend notamment :

• Des lunettes de protection et une protection auditive.

• Des masques respiratoires, vêtements et gants de protection sont recommandés par le fabricant de fluides et de solvants.Connaître votre pulvérisateur 3A4434F 9 Connaître votre pulvérisateur AMORCER PULVÉRISER A Buse de pulvérisation B Bouton d’amorçage C Garde-buse de pulvérisation D Couvercle de réservoir

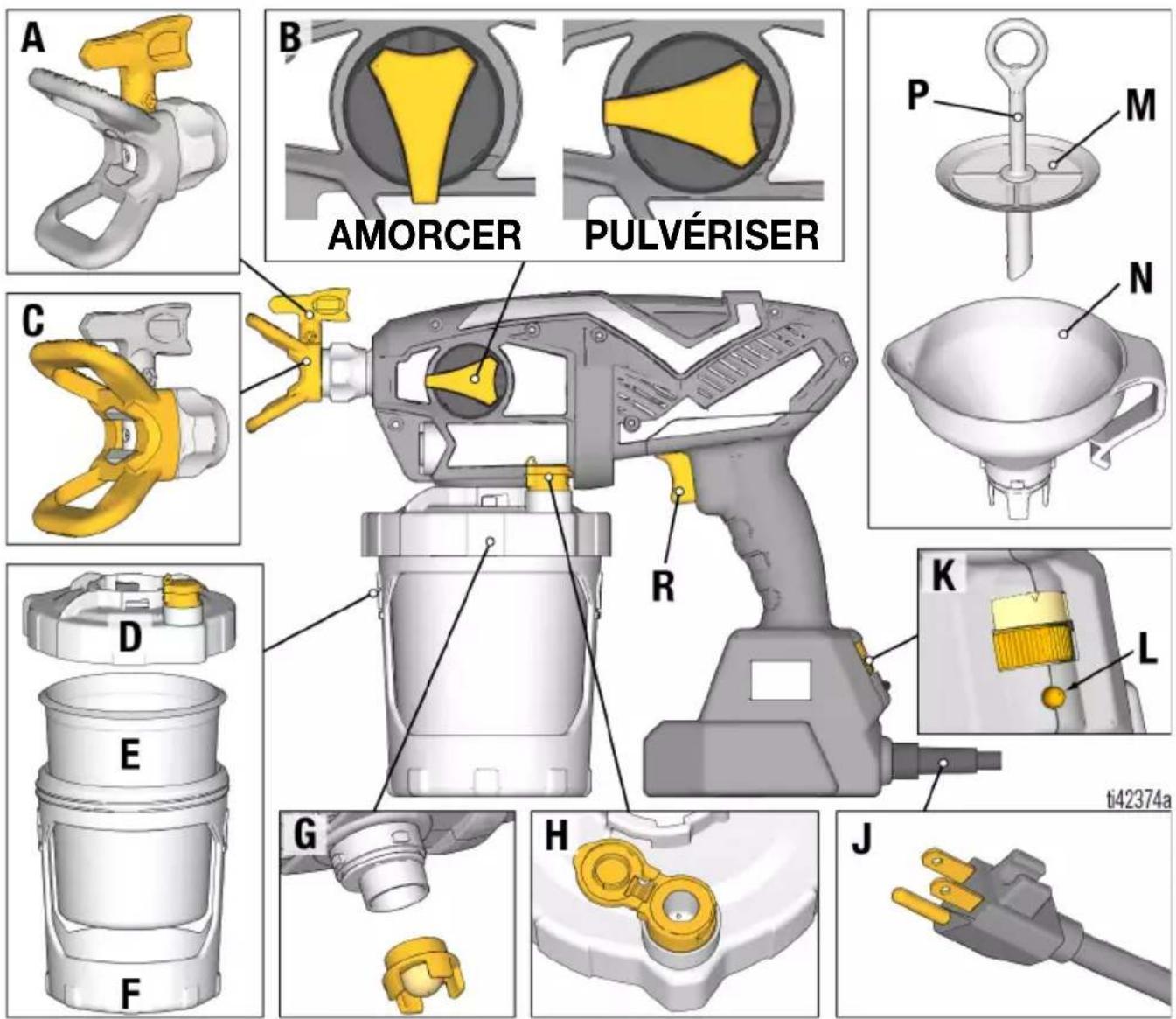

F Support de réservoir G Filtre de pompe

J Cordon d’alimentation K Régulateur de vitesse L Témoin de diagnostic M Crépine N Entonnoir P Tuyau d’air de la crépine R GâchetteConnaître vos commandes 10 3A4434F Connaître vos commandes Bouton d’amorçage Le bouton d’amorçage dirige le fluide soit vers le réservoir, soit vers la buse de pulvérisation. Lors de l’amorçage, il est utilisé pour purger l’air de la pompe. Votre pulvérisateur ne pulvérisera pas avec de l’air dans la pompe. Tournez le bouton d’amorçage vers le bas en position PRIME (Amorçage) lors de l’amorçage du pulvérisateur ou de la décompression du système. Tournez le bouton d’amorçage vers l’avant en position SPRAY (Pulvérisation) pour pulvériser le fluide. VacuValve La VacuValve sert à évacuer l’air hors du FlexLiner. Ceci est nécessaire pour que le pulvérisateur s’amorce. Buse de pulvérisation La buse de pulvérisation est la clé de la technologie de pulvérisateur airless. La peinture à haute pression pompée via le tout petit orifice de la buse de pulvérisation sort sous forme de jet. La buse de pulvérisation peut être inversée et être rapidement débouchée. Gâchette La gâchette commande le fonctionnement du pulvérisateur. Contrôleur de vitesse Le contôleur de vitesse vous permet de réduire ou d’accélérer votre rythme de pulvérisation. PULVÉRISER DÉBOUCHERConfiguration 3A4434F 11 Configuration Procédure de décompression

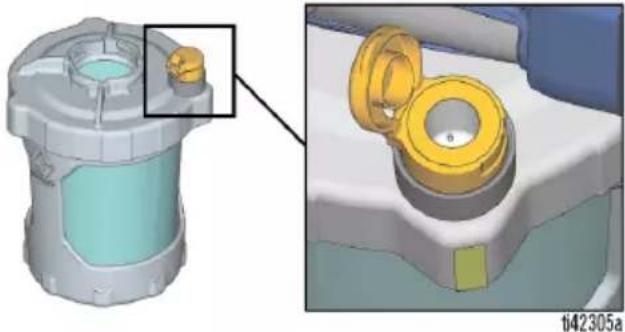

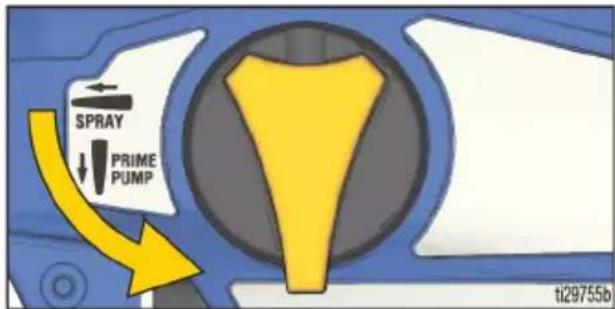

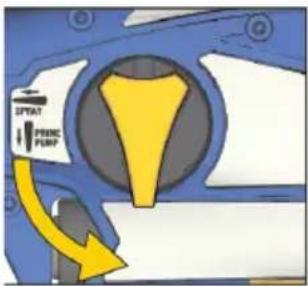

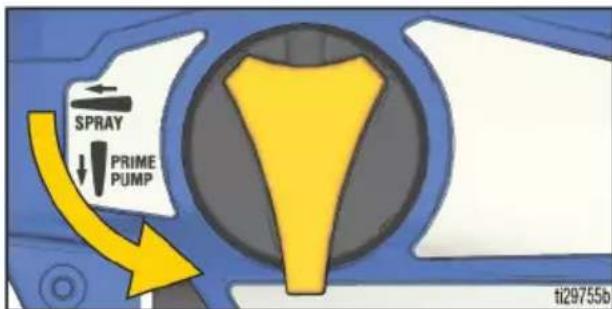

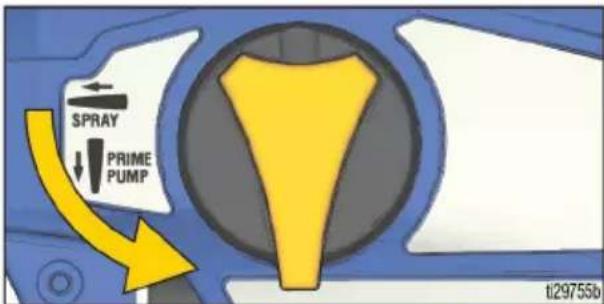

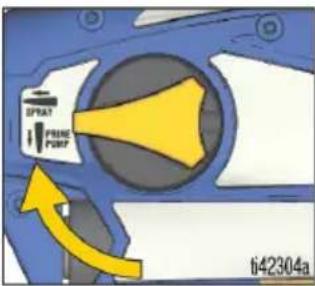

Tournez le bouton d’amorçage vers le bas en position PRIME (Amorçage) pour relâcher la pression

Configuration du pulvérisateur Si vous pulvérisez des produits à base d’huile, consultez le chapitre Compatibilité des produits de nettoyage, page 25, et suivez lesInstructions de mise à la terre statique (produits à base d’huile), page 25.

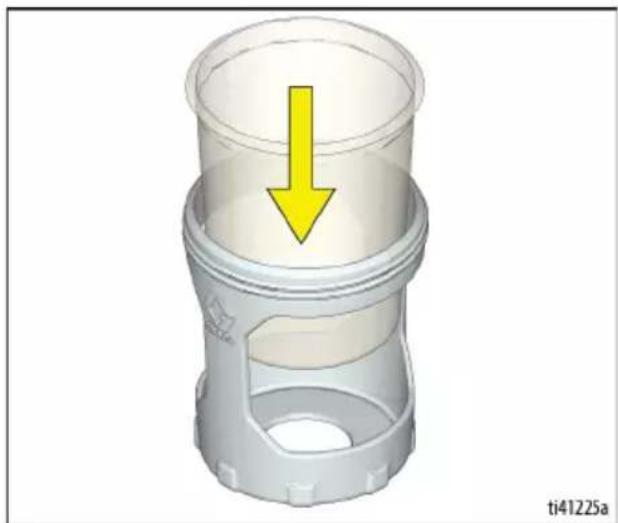

1. Installez un FlexLiner dans le support

de réservoir. REMARQUE: Vérifiez que le bord supérieur d’étanchéité du FlexLiner n’est pas endommagé, par exemple par une pliure ou une cassure. S’il est endommagé, il se produira une fuite d’air et une perte d’amorçage. Ce pulvérisateur développe une pression interne de 138 bars (2000 psi, 13.8 MPa) pendant son fonctionnement. Suivez cette Procédure de décompression à chaque arrêt de la pulvérisation et avant tout nettoyage, contrôle, entretien ou transport du matériel pour éviter toute blessure grave par le liquide sous pression. Utilisez uniquement des produits à base d’eau ou d’huile (type essence minérale) ayant un point d’éclair supérieur à 38° C. N’utilisez pas de produits dont l’emballage porte la mention « INFLAMMABLE ». Pour obtenir plus d’informations concernant votre produit, demandez les fiches techniques de santé-sécurité (FTSS) à votre distributeur ou à votre revendeur. Lorsque vous pulvérisez des produits à base d’huile, faites-le à l’extérieur ou dans une zone bien ventilée traversée par des courants d’air frais. Assurez-vous que la zone de pulvérisation est correctement ventilée. S’assurer que l’endroit est bien ventilé.Configuration 12 3A4434F

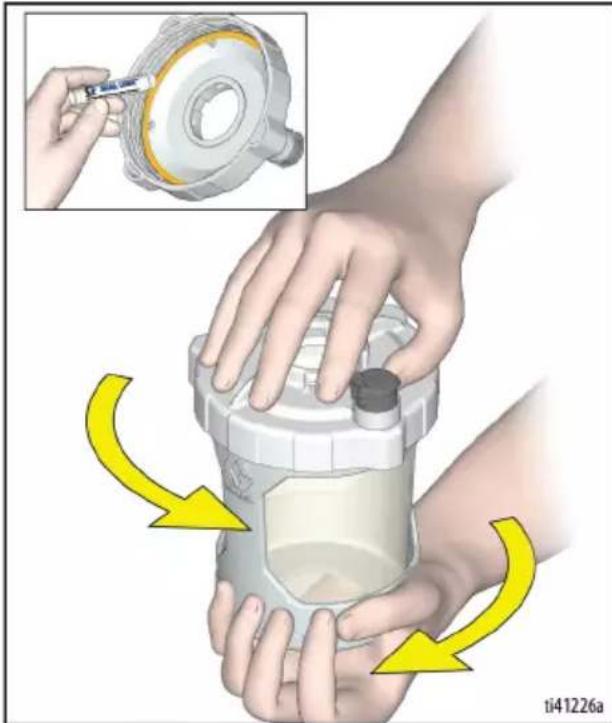

2. Serrez bien le couvercle du réservoir sur

le support du réservoir pour assurer une fermeture hermétique. REMARQUE: Pour assurer une fermeture hermétique, le joint à l’intérieur du couvercle du réservoir est lubrifié en usine. Si la lubrification a disparu, appliquez du lubrifiant pour joints (inclus) sur le joint.

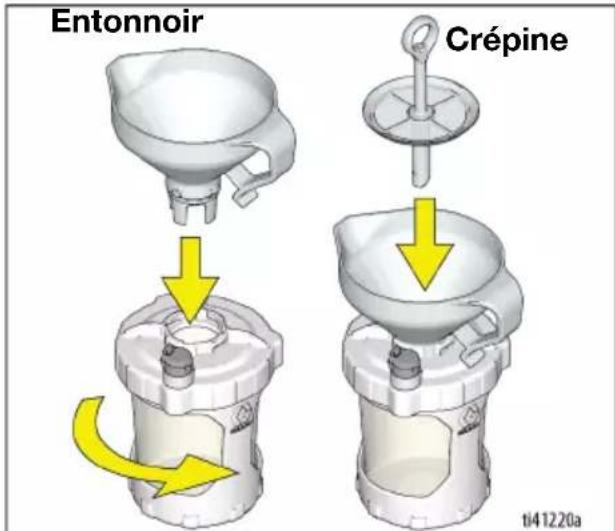

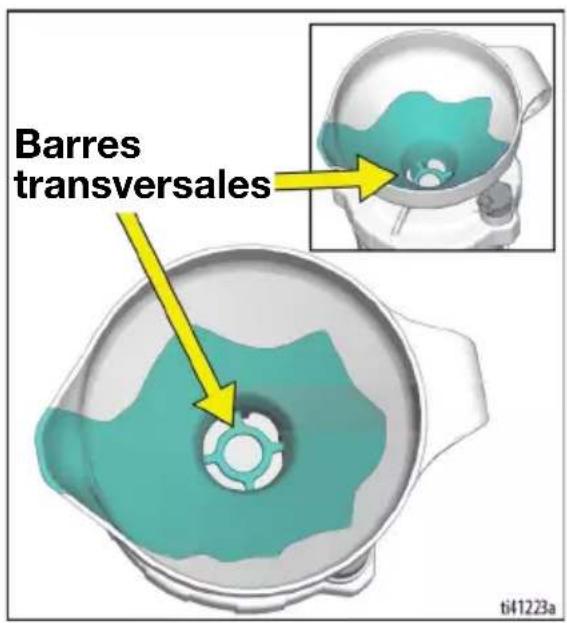

3. Insérez l’entonnoir dans le couvercle du

réservoir, tournez pour verrouiller. Insérez la crépine dans l’entonnoir pour filtrer votre peinture à mesure que vous remplissez le réservoir.

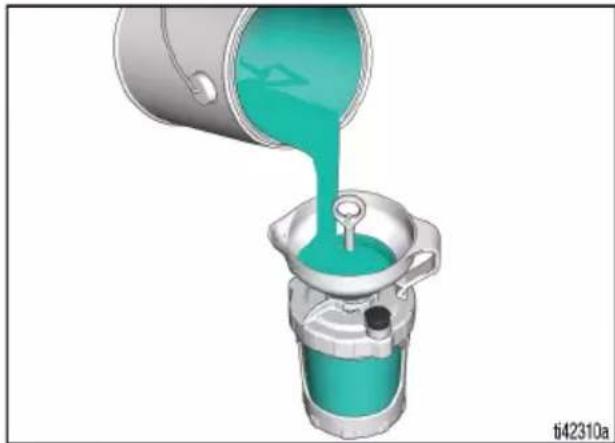

4. Le tuyau d’air de la crépine empêchera

la peinture de déborder du réservoir. Remplissez le réservoir comme suit : a. En regardant l’entonnoir (pas le réservoir), versez lentement la peinture dans l’entonnoir. Lorsque la peinture ne s’écoule plus, le réservoir est plein. REMARQUE: Si la peinture cesse de s’écouler, mais que vous voyez que le réservoir n’est pas plein, utilisez un bâtonnet agitateur pour racler les débris capturés sur la partie supérieure de la crépine jusqu’à ce que la peinture recommence à s’écouler. b. Avec l’entonnoir et la crépine toujours fixés au réservoir, versez l’excédent de peinture de l’entonnoir dans le pot de peinture. Entonnoir CrépineConfiguration 3A4434F 13 c. Soulevez la crépine et vérifiez que vous pouvez voir les barres transversales au fond de l’entonnoir. Sinon, le réservoir est trop rempli. Reversez l’excédent de peinture dans le pot de peinture. d. Retirez l’entonnoir et la crépine du réservoir et accrochez-le au bord du pot de peinture. Barres transversalesDémarrage 14 3A4434F Démarrage

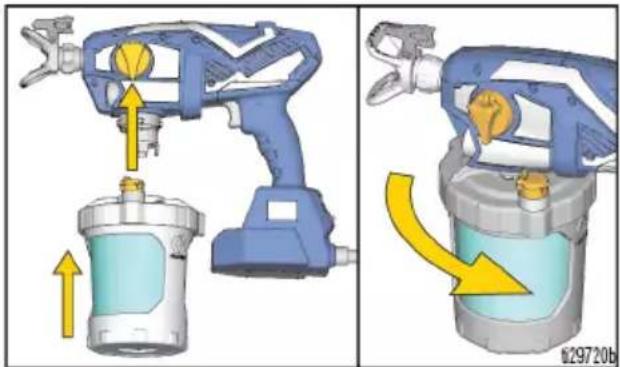

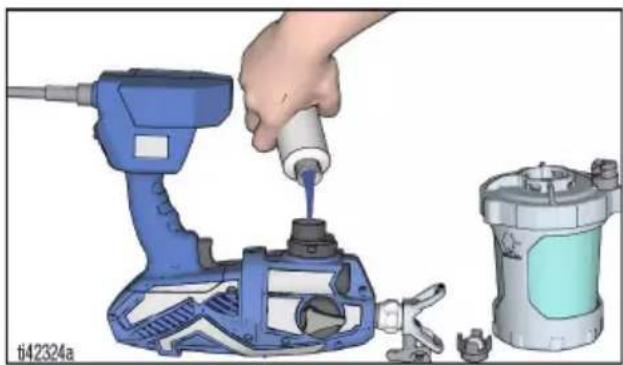

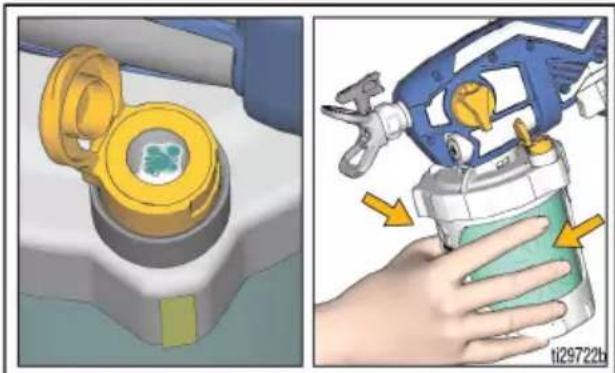

1. Installez le réservoir sur le pulvérisateur

comme suit : a. Vérifiez que le filtre de la pompe est installé et propre. b. Alignez la VacuValve (sur le couvercle du réservoir) avec le bouton d’amorçage (du pulvérisateur). c. Poussez l’ensemble du réservoir dans le pulvérisateur et tournez pour verrouiller.

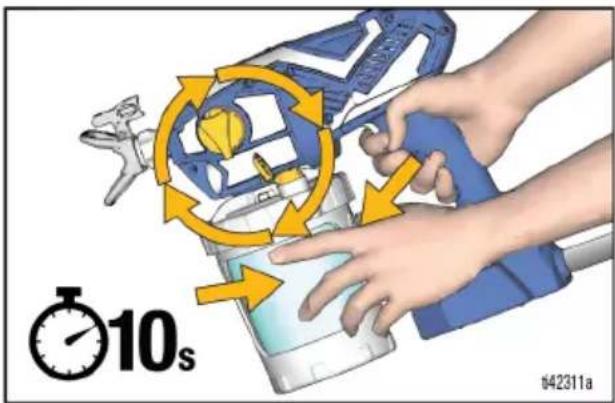

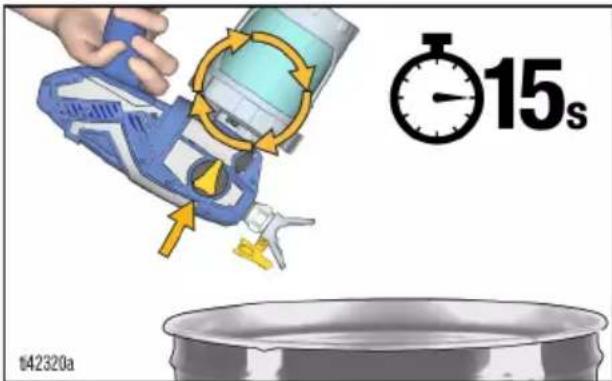

2. Amorcez la pompe comme suit :

a. Vérifiez que le bouton d’amorçage est tourné vers le bas sur la position PRIME (Amorçage). b. Branchez le pulvérisateur sur une source d’énergie mise à la terre. c. Ouvrez le capuchon de la VacuValve et appuyez légèrement sur le FlexLiner jusqu’à ce qu’il n’y ait plus de bulles d’air dans la VacuValve. REMARQUE: Inclinez le pulvérisateur de manière à ce que la VacuValve soit le point le plus élevé pour que tout l’air contenu dans le FlexLiner puisse être complètement évacué. ti38481aDémarrage 3A4434F 15 d. Continuez à appuyer sur le FlexLiner tout en tirant sur la gâchette pendant 10 secondes. REMARQUE: Ceci permettra de purger tout l’air de la pompe et du réservoir. La peinture ne sera pas pulvérisée, mais recirculera à travers la pompe en direction du réservoir. e. Lorsque plus aucune bulle d’air n’apparaît dans la VacuValve, relâchez la gâchette et fermez le capuchon de la VacuValve.

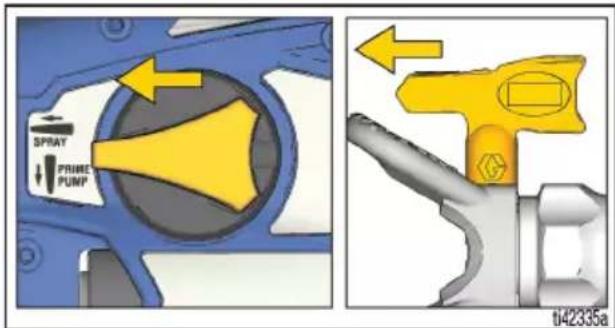

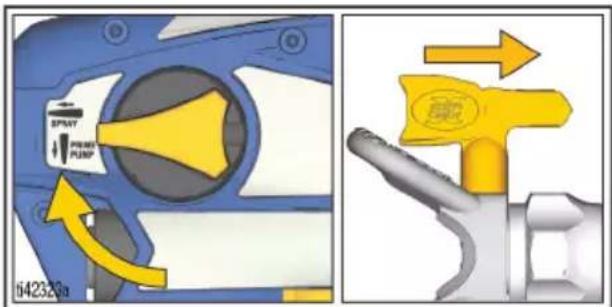

3. Tournez le bouton d’amorçage vers

l’avant, en position de SPRAY (Pulvérisation). Vérifiez que la buse de pulvérisation est dirigée vers l’avant en position SPRAY (Pulvérisation).

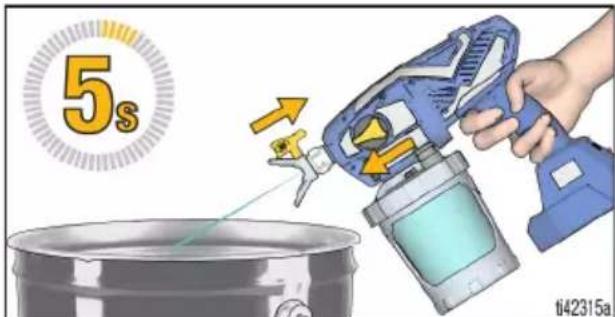

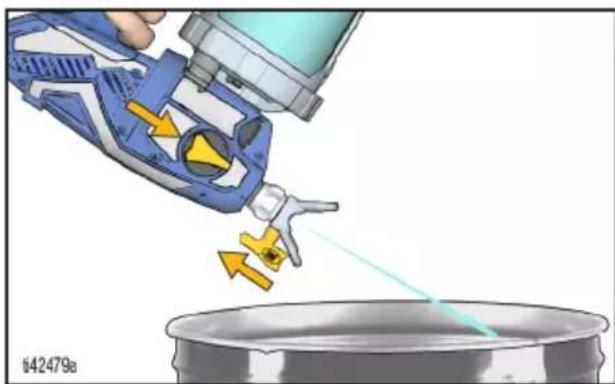

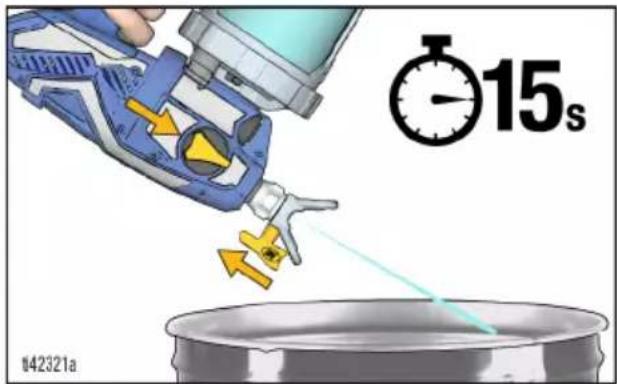

4. Dirigez le pulvérisateur dans un seau à

déchets et appuyez sur la gâchette pendant 5 secondes pour pulvériser le fluide de stockage.

• Pour éviter d’endommager la pompe, si le pulvérisateur ne pulvérise pas après 5 secondes, ARRÊTEZ et répétez le DÉMARRAGE. Vous êtes désormais prêt à pulvériser ! REMARQUE: Pour obtenir de meilleurs résultats et utiliser l’ensemble du produit présent dans le FlexLiner lorsqu’il n’y a presque plus de produit, pressez doucement la partie inférieure du FlexLiner pour évacuer le reste du produit dans le couvercle du réservoir. IMPORTANT ! Le moteur est équipé d’une fonction intégrée qui le protège d’une usure excessive. Si le moteur s’arrête, l’interrupteur thermique s’est déclenché. Le moteur remarchera correctement après avoir refroidi pendant 20 à 30 minutes.Pulvérisation 16 3A4434F Pulvérisation

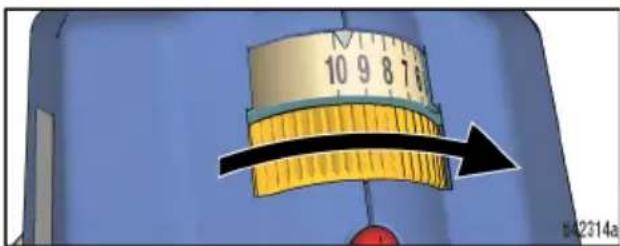

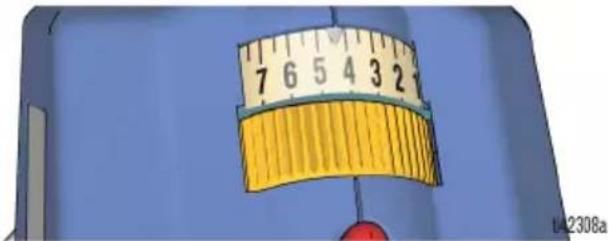

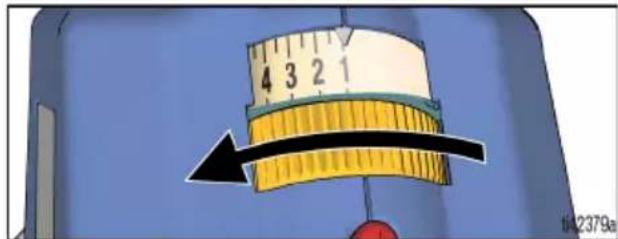

1. Réglez le contrôleur de vitesse sur le

réglage le plus bas.

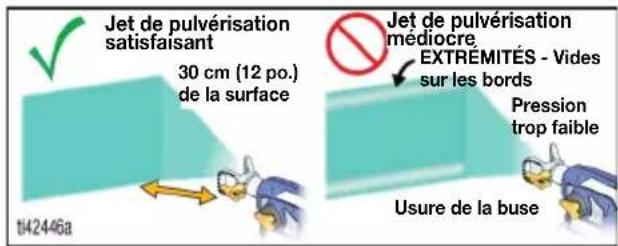

2. En pointant vers un morceau de carton,

appuyez sur la gâchette pour tester le jet de pulvérisation.

3. Si nécessaire, augmentez lentement le

contrôleur de vitesse jusqu’au réglage permettant d’obtenir un jet de pulvérisation satisfaisant. REMARQUE: Pour réduire au minimum le brouillard de pulvérisation, pulvérisez toujours à la vitesse la plus basse qui donne un jet de pulvérisation satisfaisant.

4. Réglez la distance du pulvérisateur par

rapport à la surface et à la vitesse de la main de façon à obtenir la couverture voulue. REMARQUE: Pour un bon fonctionnement du pulvérisateur, utilisez uniquement une buse de la même famille que votre pulvérisateur. Graphique de sélection de buses Consultez le tableau pour connaître la pression de pulvérisation recommandée pour votre produit. Consultez les recommandations du fabricant figurant sur le contenant de peinture (produit). Utilisez uniquement des produits à base d’eau ou d’huile (type essence minérale) ayant un point d’éclair supérieur à 38° C. N’utilisez pas de produits dont l’emballage porte la mention « INFLAMMABLE ». Pour obtenir plus d’informations concernant votre produit, demandez les fiches techniques de santé-sécurité (FTSS) à votre distributeur ou à votre revendeur. Lorsque vous pulvérisez des produits à base d’huile, faites-le à l’extérieur ou dans une zone bien ventilée traversée par des courants d’air frais. Assurez-vous que la zone de pulvérisation est correctement ventilée. S’assurer que l’endroit est bien ventilé. Nom du pulvérisateurSérie de buses Réf. de buseUltra FFLP FFLPxxxUltimate FFLP FFLPxxxTC Pro TCP TCPxxx Revêtements Colorants intérieurs/ Débou- chages inté- rieurs & extérieurs Colorants solides extérieurs Laques- émaux Couches primaires Peintures latex pour intérieur Peintures latex pour extérieur Couleur de filtre Contrôleur de vitesse 1 – 5 6 – 10 6 – 10 6 – 10 6 – 10 6 – 10 Diamètre d’orifice de buse 0,20 mm (0,008 po.) ✓ Bleu 0,25 mm (0,010 po.) ✓ ✓ Bleu 0,30 mm (0,012 po.) ✓ ✓ Bleu 0,36 mm (0,014 po.) ✓ ✓ ✓ ✓ Noir 0,41 mm (0,016 po.) ✓ ✓ ✓ ✓ NoirPulvérisation 3A4434F 17 Orientation de la buse de pulvérisation Ajustez le garde-buse de la buse de pulvérisation dans la direction de pulvérisation verticale ou horizontale voulue. Qualité du jet de pulvérisation Un bon jet de pulvérisation est uniformément réparti, sans vide ni coulure. Réglez le contrôleur de vitesse du pulvérisateur, la vitesse de la main et la distance par rapport au mur pour obtenir un jet de pulvérisation satisfaisant. Si les bavures persistent, le produit doit peut-être être dilué. S’il est nécessaire de diluer le produit, suivez les recommandations du fabricant. Angle de pulvérisation Utilisez un morceau de carton pour mettre ces techniques de base en pratique avant de commencer la pulvérisation de la surface.

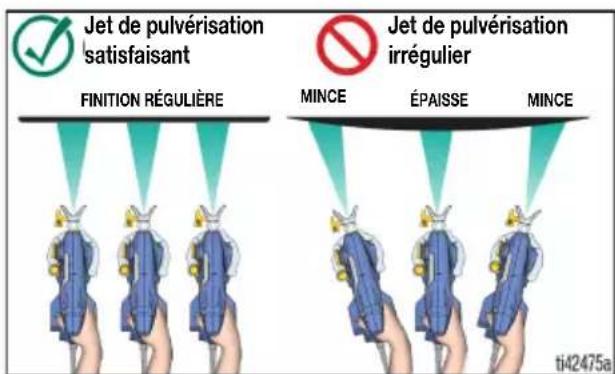

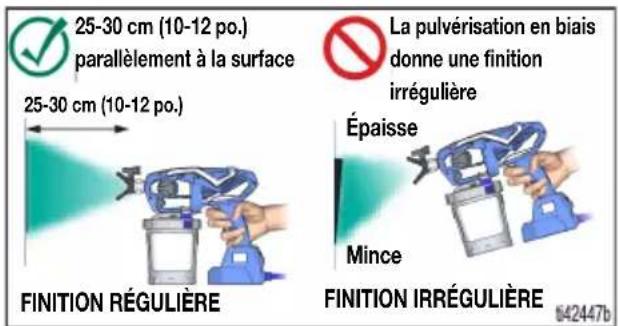

• Tenez le pulvérisateur à 25-30 cm de la surface et visez perpendiculairement à celle-ci. Incliner le pulvérisateur pour orienter l’angle de pulvérisation entraîne une finition irrégulière. Pour éviter les blessures graves, comme des injections sous-cutanées, ne mettez pas la main devant la buse de pulvérisation ou le garde-buse de pulvérisation. NON OUI Horizontale Verticale Orientation de la buse de pulvéri- sation Jet de pulvérisation satisfaisantJet de pulvérisation médiocre30cm (12po.) de la surfaceEXTRÉMITÉS - Vides sur les bordsPression trop faibleUsure de la buseFINITION RÉGULIÈREFINITION IRRÉGULIÈREMinceÉpaisse25-30 cm (10-12 po.)25-30cm (10-12 po.) parallèlement à la surfaceLa pulvérisation en biais donne une finition irrégulièrePulvérisation 18 3A4434F

• Tenez fermement avec le poignet pour que le pulvérisateur reste bien droit. Faire tourner le pulvérisateur pour orienter la pulvérisation à un angle entraîne une finition irrégulière. REMARQUE: La vitesse à laquelle vous déplacez le pulvérisateur aura un effet sur l’application de la pulvérisation. Si le produit crachote, vous allez trop vite. Si le produit dégouline, vous procédez trop lentement. Voir Guide de dépannage, page 28. Diriger le pulvérisateur Dirigez le pulvérisateur vers le bord inférieur de la course précédente, afin que les couches se recouvrent de 50 %. Temporisation du déclenchement Appuyez sur la gâchette après le démarrage de la course. Relâchez la gâchette avant la fin de la course. Le pulvérisateur doit être en mouvement lorsque vous appuyez sur et relâchez la gâchette. Buses de pulvérisation réversibles Votre pulvérisateur est compatible avec des buses de pulvérisation larges et étroites.

• Les buses de pulvérisation de 0,014 et supérieures sont destinées à la pulvérisation de peinture et doivent être utilisées avec le filtre de pompe noir.

• Les buses de pulvérisation de 0,012 et inférieures sont destinées à la pulvérisation de colorant et doivent être utilisées avec le filtre de pompe bleu. Toutes les buses et tous les filtres ne sont pas compris pour tous les modèles. FINITION RÉGULIÈREMINCEMINCEÉPAISSEJet de pulvérisation satisfaisantJet de pulvérisation irrégulier Visez ici avec le pistolet pour superposer le cycle de 50% Appuyez sur la gâchette après avoir débuté un cycle Relâchez la gâchette avant la fin du cycle Appuyez sur la gâchette après avoir débuté un cycleRelâchez la gâchette avant la fin du cyclePulvérisation 3A4434F 19 Débouchage de la buse En cas d’obstruction de la buse de pulvérisation, le pulvérisateur est doté d’une buse réversible qui élimine rapidement et facilement les particules sans devoir démonter le pulvérisateur.

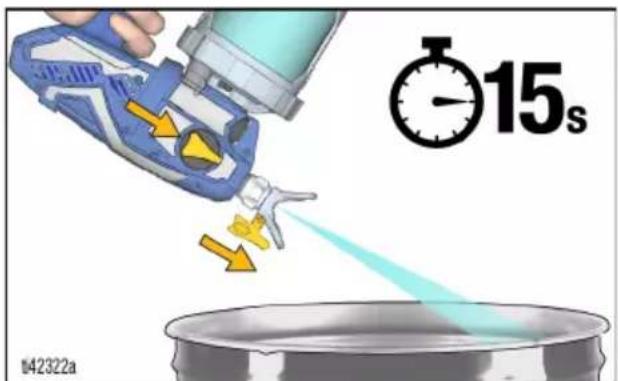

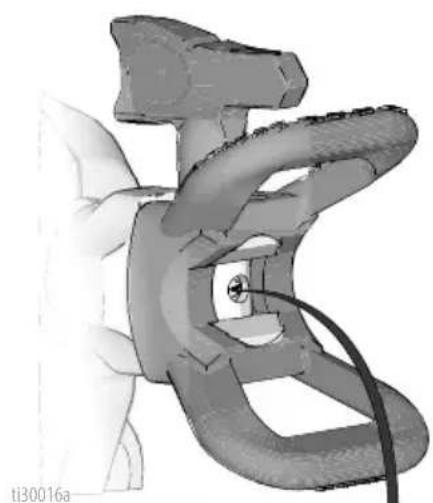

1. Exécutez la Procédure de

décompression, page 11.

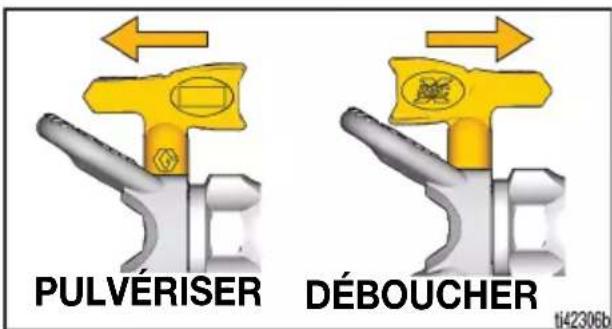

2. Retournez la buse de pulvérisation en

position UNCLOG (Débouchage).

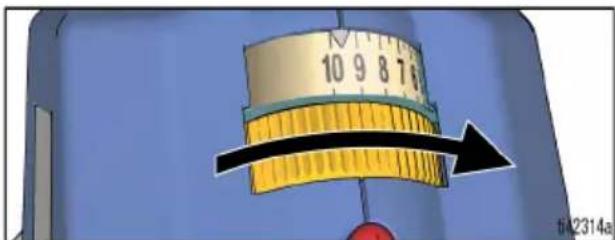

3. Réglez le contrôleur de vitesse sur le

réglage le plus élevé.

4. Dirigez le pulvérisateur vers un seau à

déchets, tournez le bouton d’amorçage vers l’avant en position SPRAY (Pulvérisation). Appuyez sur la gâchette pendant 5 secondes pour éliminer l’obstruction. REMARQUE: Si la buse de pulvérisation est toujours bouchée, vous pourriez avoir à répéter les étapes 1-4, ou la remplacer par une buse de pulvérisation de rechange.

Tournez le bouton d’amorçage vers le bas sur la position PRIME (Amorçage). Replacez la buse de pulvérisation sur la position SPRAY (Pulvérisation). Tournez le bouton d’amorçage vers l’avant sur la position SPRAY (Pulvérisation) et reprenez la pulvérisation. Pour éviter les blessures graves, comme des injections sous-cutanées, ne mettez pas la main devant la buse de pulvérisation ou le garde-buse de pulvérisation. PULVÉRISER DÉBOUCHERPulvérisation 20 3A4434F Installation de la buse de pulvérisation Afin de prévenir les fuites de la buse de pulvérisation, vérifiez que la buse et le support de buse sont correctement montés.

1. Exécutez la Procédure de

décompression, page 11.

2. Débranchez le cordon d’alimentation.

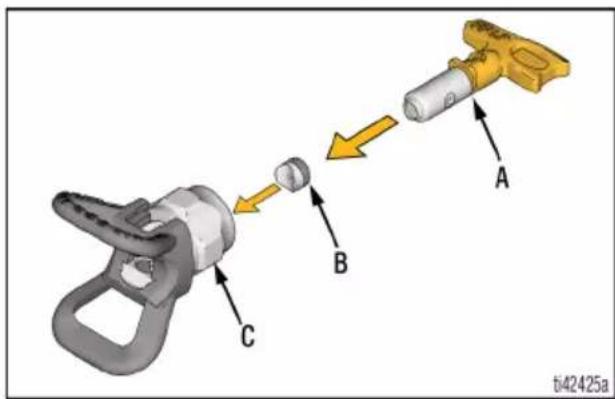

3. Utilisez la buse de pulvérisation (A)

pour introduire le joint (B) dans le garde-buse (C).

4. Insérez la buse de pulvérisation. La buse

de pulvérisation doit être enfoncée complètement dans le garde-buse.

5. Visser l’assemblage du garde-buse sur

le pulvérisateur et serrer à la main.

• Les buses de pulvérisation s’usent avec l’usage et les peintures abrasives, elles doivent être régulièrement remplacées.

• Si le jet est faible, il peut s’agir d’une buse de pulvérisation usée. Remplacez la buse de pulvérisation. Voir le chapitre Diagnostics des jets de pulvérisation, page 31. Pour éviter des blessures graves comme des injections sous-cutanées, ne pas mettre la main devant la buse de pulvérisation lors du montage ou du retrait de la buse de pulvérisation et du support de buse. AVIS Les buses de pulvérisation doivent être nettoyées ou mises dans un fluide de nettoyage approprié (de l’eau ou de l’essence minérale) immédiatement après utilisation pour s’assurer que le produit ne sèche pas dans la buse de pulvérisation. Dans le cas contraire, vous risquez d’endommager la buse de pulvérisation. Voir Nettoyage, page 22.Pulvérisation 3A4434F 21 Remplissages du réservoir

1. Exécutez la Procédure de

décompression, page 11.

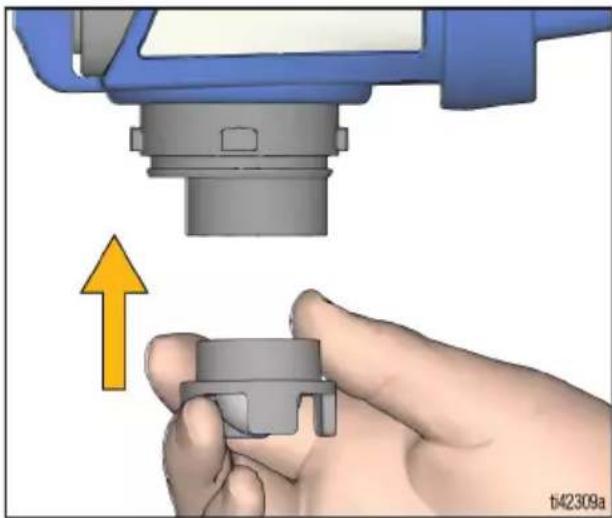

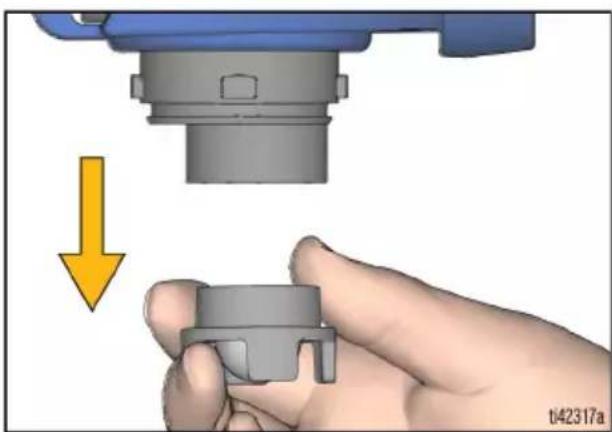

2. Retirez l’ensemble du réservoir du

pulvérisateur. Retirez le filtre de pompe et nettoyez les débris de l’écran de filtre.

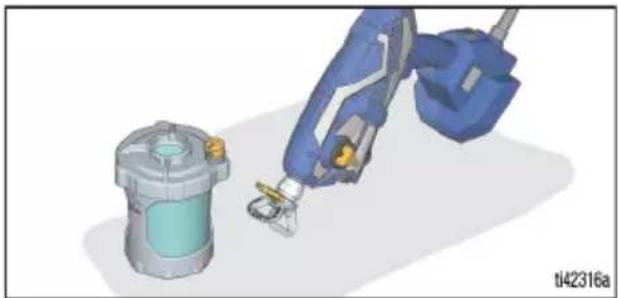

3. Réinstallez le filtre de pompe dans la

pompe. Posez le pulvérisateur sur un chiffon.

4. Remplissez à nouveau le réservoir en

suivant les instructions de Configuration du pulvérisateur, page 11, étapes 3 et 4. Suivez ensuite les instructions de Démarrage, page 14, pour continuer. Pause pendant la pulvérisation La peinture sèchera rapidement et provoquera des obstructions dans le pulvérisateur. Suivez ces étapes chaque fois que vous interrompez la pulvérisation pendant 5 minutes à 2 heures.

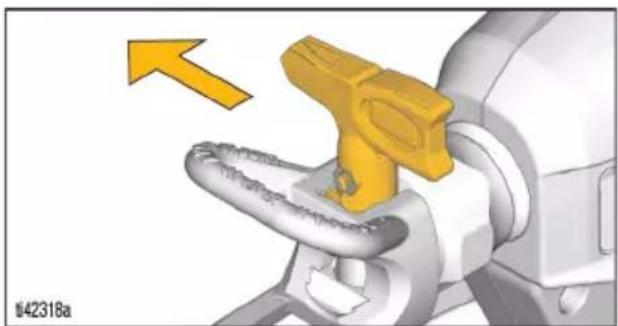

1. Exécutez la Procédure de

décompression, page 11.

2. Débranchez le cordon d’alimentation.

3. Tournez la buse de pulvérisation de

90 degrés pour rendre l’orifice étanche et l’empêcher de se dessécher.

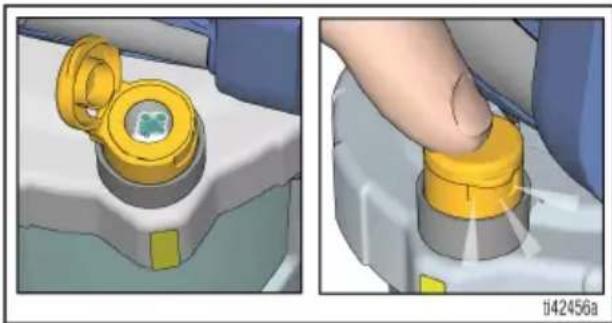

4. Assurez-vous que le pulvérisateur est

totalement étanche. Assurez-vous que la VacuValve est fermée et que le réservoir est fixé au pulvérisateur avec tout l’air évacué. Utilisez uniquement des produits à base d’eau ou d’huile (type essence minérale) ayant un point d’éclair supérieur à 38° ° C (100° F). N’utilisez pas de produits dont l’emballage porte la mention « INFLAMMABLE ». Pour obtenir plus d’informations concernant votre produit, demandez les fiches techniques de santé-sécurité (FTSS) à votre distributeur ou à votre revendeur. Lorsque vous pulvérisez des produits à base d’huile, faites-le à l’extérieur ou dans une zone bien ventilée traversée par des courants d’air frais. Assurez-vous que la zone de pulvérisation est correctement ventilée. Assurez-vous que l’endroit est bien ventilé.Nettoyage 22 3A4434F Nettoyage Nettoyage du pulvérisateur Nettoyer correctement le pulvérisateur après chaque opération de pulvérisation est très important ! L’entretien et la maintenance corrects de votre pulvérisateur de peinture prolongeront sa durée de vie et vous permettront de travailler sans problèmes.

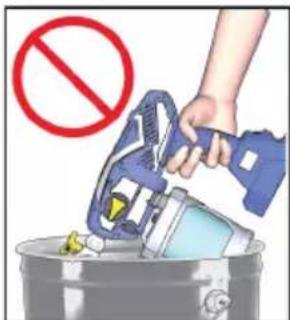

1. Exécutez la Procédure de

décompression, page 11.

2. Retirez l’ensemble réservoir du

pulvérisateur, et retirez le filtre de pompe. Posez le pulvérisateur sur un chiffon.

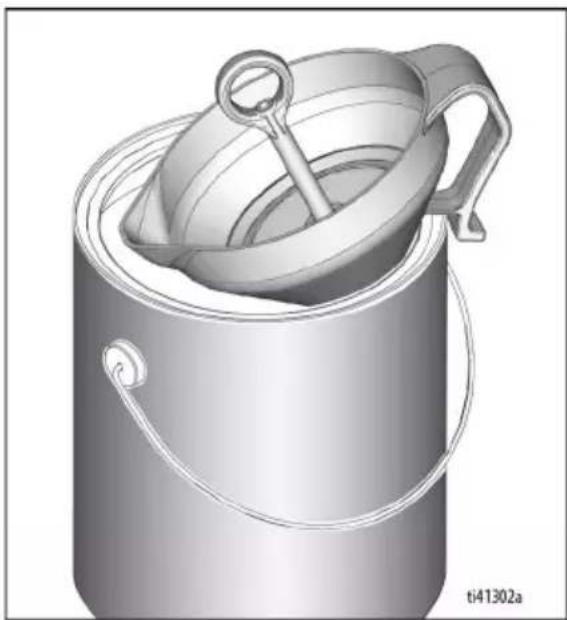

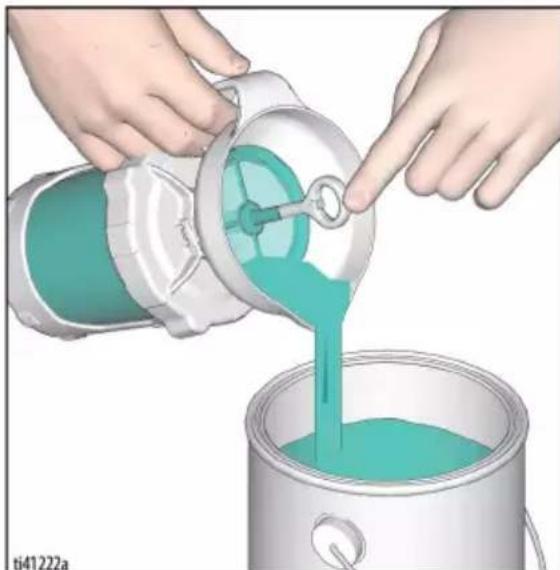

3. Retirez le couvercle du réservoir et

versez le surplus de peinture dans le pot de peinture. Nettoyez toutes les pièces à l’eau chaude. REMARQUE: Veillez à nettoyer l’intérieur du réservoir de la VacuValve. Si l’orifice d’air de la VacuValve se bouche, utilisez un trombone pour le nettoyer. AVIS Ne pas nettoyer correctement le pulvérisateur après chaque utilisation entraîne l’accumulation de produits durcis, endommage le pulvérisateur et a pour conséquence l’annulation de la garantie. Ne stockez pas des solvants autres que des essences minérales dans le pulvérisateur. Rincez toujours avec le Pump Armor de Graco avant de stocker. Utilisez uniquement des produits à base d’eau ou d’huile (type essence minérale) ayant un point d’éclair supérieur à 38° C. N’utilisez pas de produits dont l’emballage porte la mention « INFLAMMABLE ». Pour obtenir plus d’informations concernant votre produit, demandez les fiches techniques de santé-sécurité (FTSS) à votre distributeur ou à votre revendeur. Nettoyez dans un endroit bien ventilé. Vérifiez que la zone de travail est suffisamment ventilée en air frais. Pour éviter des blessures graves ou des dommages de l’appareil, ne mettez pas les parties électroniques du pulvérisateur en contact avec des liquides de nettoyage. Maintenez le pulvérisateur à au moins 25 cm au-dessus du bord du récipient lors de l’opération de nettoyage.Nettoyage 3A4434F 23

4. Pour faire circuler le liquide de

nettoyage, remplissez le réservoir à moitié de liquide de nettoyage et fixez-le au pulvérisateur. a. Vérifiez que le bouton d’amorçage est tourné vers le bas sur la position PRIME (Amorçage). b. Réglez le contrôleur de vitesse sur le réglage le plus élevé. c. Retournez le pulvérisateur et actionnez la gâchette pendant 15 secondes.

5. Pour pulvériser du liquide de nettoyage,

remplissez le réservoir à moitié de liquide de nettoyage et fixez-le au pulvérisateur. a. Tournez le bouton d’amorçage vers l’avant en position SPRAY (Pulvérisation) et la buse de pulvérisation en position UNCLOG (Débouchage). b. Retournez le pulvérisateur et actionnez la gâchette dans un seau à déchets pendant 15 secondes. c. Remettez la buse de pulvérisation en position SPRAY (Pulvérisation) et déclenchez-la dans un seau à déchets pendant 15 secondes.

6. Répétez les étapes de nettoyage au

besoin jusqu’à ce que le pulvérisateur soit propre.

7. Tournez le bouton d’amorçage vers le

bas sur la position PRIME (Amorçage).

8. Débranchez le cordon d’alimentation.

9. Retirez la buse de pulvérisation du

garde-buse de pulvérisation.

10. Nettoyez la buse de pulvérisation, le

garde-buse de pulvérisation et le filtre de pompe avec de l’eau chaude et une vieille brosse à dents. Réinstallez la buse de pulvérisation et le filtre de pompe.Stockage 24 3A4434F Stockage Le Pump Armor protège le pulvérisateur pendant son stockage. Il aide à protéger le pulvérisateur contre les problèmes de démarrage lors de la prochaine utilisation.

• Ne stockez pas le pulvérisateur alors qu’il est rempli d’eau.

• Ne laissez pas d’eau geler dans le pulvérisateur.

• N’entreposez pas le pulvérisateur encore sous pression.

• Stockez le pulvérisateur à l’intérieur, dans un endroit frais et sec.

• Ne stockez jamais le pulvérisateur avec du produit dans le pulvérisateur ou le réservoir.

1. Nettoyez le pulvérisateur et l’ensemble de

réservoir. Voir Nettoyage, page 22.

2. Tournez le bouton d’amorçage vers le bas

sur la position PRIME (Amorçage).

3. Retirez l’ensemble du réservoir du

pulvérisateur et retirez le filtre de pompe.

4. Tournez le bouton d’amorçage vers l’avant

en position SPRAY (Pulvérisation) et la buse de pulvérisation en position UNCLOG (Débouchage).

5. En tenant le pulvérisateur à l’envers,

versez environ 60 ml (2 oz.) de Pump Armor (inclus dans certains modèles) dans l’ouverture de la pompe.

6. Installez un filtre de pompe propre dans la

7. Maintenez le pulvérisateur à l’envers et

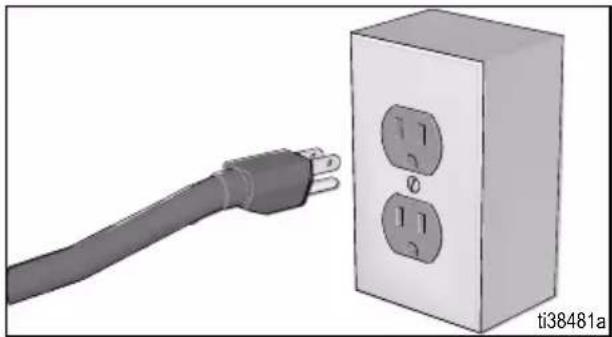

fixez l’ensemble de réservoir sur le pulvérisateur. Branchez le pulvérisateur sur une source d’alimentation électrique mise à la terre.

8. Avec le pulvérisateur toujours à l’envers

au-dessus d’un seau à déchets, tirez sur la gâchette jusqu’à ce que du fluide sorte de la buse de pulvérisation, puis relâchez immédiatement la gâchette (environ 1 seconde). REMARQUE: Ne pulvérisez pas tout le fluide. La pompe est maintenant chargée avec du Pump Armor pour le stockage.

9. Tournez la vanne d’amorçage en position

PRIME (Amorçage) pour relâcher la pression du système et remettez-la immédiatement en position SPRAY (Pulvérisation) pour le stockage. Débranchez le cordon d’alimentation.

10. Remettez le capuchon à l’épreuve des

enfants sur la bouteille de Pump Armor et serrez-le bien pour la prochaine utilisation. AVIS Si vous n’entreposez pas le pulvérisateur avec du Pump Armor™, vous risquez d’avoir des problèmes de fonctionnement lors de la prochaine pulvérisation. Remplissez toujours le pulvérisateur avec du Pump Armor après le nettoyage. L’eau restée à l’intérieur du pulvérisateur peut entraîner un effet de corrosion et endommager la pompe.Référence 3A4434F 25 Référence Compatibilité des produits de nettoyage Produits à base d’huile ou d’eau Si vous pulvérisez des produits à base d’eau, utilisez de l’eau pour le nettoyage. Si vous pulvérisez des produitsà base d’huile, utilisez de l’essence minérale ininflammable pour le nettoyage.

• Passer de produits à base d’eau à des produits à base d’huile peut provoquer des problèmes de colmatage dans le pulvérisateur. Nettoyez toujours soigneusement le pulvérisateur avec un liquide de nettoyage approprié.

• Il est recommandé de rincer soigneusement le pulvérisateur avec de l’essence minérale ininflammable avant d’utiliser des produits à base d’huile. Instructions de mise à la terre statique (produits à base d’huile) Utilisez toujours un seau métallique pour les produits à base d’huile devant être rincés avec des liquides de rinçage à base d’huile compatibles, lorsque le pulvérisateur est rincé ou que la pression est relâchée. Respectez la réglementation locale. N’utilisez que des seaux métalliques conducteurs placés sur une surface mise à la terre, comme du béton. Ne posez jamais le seau sur une surface non conductrice telle que du papier ou du carton, au risque d’interrompre la continuité de mise à la terre. L’équipement doit être mis à la terre pour réduire le risque d’étincelles électrostatiques et de décharges électriques. Une étincelle électrique ou électrostatique au contact de vapeurs peut provoquer un incendie ou une explosion. Une mise à la terre inadéquate peut provoquer une décharge électrique. Une bonne mise à la terre fournit un fil d’échappement pour le courant électrique.Maintenance 26 3A4434F Maintenance Une maintenance régulière est nécessaire au bon fonctionnement du pulvérisateur. Nettoyage des vannes de sortie La présence de saleté et de débris dans les ensembles vanne de sortie peut limiter la performance du pulvérisateur et nécessiter un nettoyage. Exécutez ces étapes UNIQUEMENT si le pulvérisateur ne fonctionne pas et si d’autres mesures de dépannage n’ont pas résolu le problème.1. Exécutez la Procédure de décompression, page 11.2. Débranchez le cordon d’alimentation.3. Pour nettoyer les trois vannes de sortie, retirez les deux bouchons de pompe et la vanne avant. Retirez les bouchons de pompe avec une clé Allen de 8 mm ou 5/16". 4. Nettoyez les ensembles de vannes de sortie avec de l’eau chaude ou du white spirit. 5. Vérifier que la bille peut se déplacer librement contre le ressort dans le dispositif de retenue.6. Si l’ensemble de la vanne de sortie a été retiré du bouchon de vanne, assemblez comme illustré. Laissez de l’espace entre le bout de l’opercule ou la vanne avant et introduisez en butée sur l’ensemble de la vanne de sortie.a. Assurez-vous que les joints toriques sont bien positionnés sur les bouchons de vanne et la vanne avant.b. Montez les deux bouchons de pompe et la vanne avant. Montez les bouchons de pompe avec une clé Allen de 8 mm ou 5/16". Serrez au couple la vanne de sortie et les bouchons de pompe, voir page 34 pourconnaître les couples.Déplacez le pulvérisateur dans un endroit bien ventilé et loin de tous produits inflammables ou combustibles, y compris les peintures et les solvants.Activité FréquenceVérifiez le filtre de la pompe.Quotidiennement ou à chaque pulvérisationVérification si les ouvertures de ventilation dans le boîtier ne sont pas bouchées.Quotidiennement ou à chaque pulvérisationVérifiez que les orifices d’entrée de la pompe situés sous le filtre à pompe ne sont pas obstrués.Chaque fois que l’on nettoie le pulvérisateur. AVIS Des outils adéquats doivent être utilisés pour empêcher un endommagement des bouchons/raccords. AVIS Ne poussez pas les vannes de sortie à fond dans les bouchons de vanne ou la vanne avant. Si les vannes de sortie sont poussées à fond dans les bouchons de vanne ou la vanne avant, la performance du pulvérisateur en sera réduite. 5 mm (3/16 po.) 0 mm (0 po.)Recyclage et mise au rebut 3A4434F 27 Recyclage et mise au rebut Fin de vie du produit Une fois le produit arrivé à la fin de sa durée de vie utile, merci de veiller à le démonter et à le recycler de façon responsable.

• Exécutez la Procédure de décompression, page 11.

• Vidangez et éliminez tous les fluides conformément aux réglementations applicables. Reportez-vous à la fiche technique de santé-sécurité du fabricant du matériau.

• Déposez les moteurs, batteries, cartes de circuit imprimé, écrans LCD et autres composants électroniques. Recyclez-les conformément à la réglementation en vigueur.

• Ne jetez pas les composants électroniques avec les déchets ménagers ou commerciaux.

• Confiez le reste du matériel à un centre de recyclage autorisé. Mise au rebut en fin de vie Si le système de pompage n’est plus utilisable, la pompe doit être mise hors service et démontée. Les pièces doivent être triées en fonction de leur matériau de fabrication et mises au rebut en conséquence. Les matériaux de fabrication principaux sont indiqués dans la section Matériaux de fabrication.Guide de dépannage 28 3A4434F Guide de dépannage Examinez tous les éléments de ce Tableau de dépannage avant d’apporter le pulvérisateur à un centre d’entretien agréé. Diagnostics du pulvérisateur 844-241-9499 Problème Cause Solution Le pulvérisateur ne fait pas de bruit lorsque l’on appuie sur la gâchetteLe témoin de diagnostic ne clignote pas lorsque le pulvérisateur est branché sur le secteur. Ceci veut dire que le pulvérisateur n’est pas sous tension.Vérifiez si le courant parvient au pulvérisateur.Remplacez le Smartcontrol avec boîtier.Le témoin de diagnostic clignote une fois lorsque le pulvérisateur est branché sur le secteur. Ceci veut dire que le pulvérisateur est sous tension.Le moteur est devenu trop chaud. Attendez 20 à 30 minutes que le moteur refroidisse.Si les balais du moteur sont usés, remplacez le moteur.Le témoin de diagnostic clignote quatre fois lorsque l’on appuie sur la gâchette. Ceci indique qu’un rotor est bloqué.Remplacez la pompe et/ou le moteur.Guide de dépannage 3A4434F 29 Le pulvérisateur bourdonne, mais ne pulvérise pas de produit lorsque l’on appuie sur la gâchette Le pulvérisateur n’est pas amorcé. Amorcez la pompe. Voir Démarrage, page 14. Vérifiez qu’il n’y a qu’un FlexLiner dans le support de réservoir. Assurez-vous que le couvercle de réservoir est correctement fileté sur le support de réservoir. Si le filetage est visible sous le couvercle du réservoir alors qu’il est serré, retirez-le totalement et réinstallez-le sur le support de réservoir de sorte que le filetage ne soit pas visible quand le couvercle est serré. Assurez-vous que le couvercle de réservoir est fermement fixé sur le support de réservoir. Pour un bon fonctionnement du pulvérisateur, le couvercle du réservoir doit être serré hermétiquement. Vérifiez si l’ensemble de réservoir est correctement verrouillé sur le pulvérisateur. Vérifiez que l’air est complètement évacué du FlexLiner et que la VacuValve est bien fermée. Nettoyez le réservoir de la VacuValve et l’orifice d’air. Voir Nettoyage, page 22. Remplacez la vanne d’aspiration. Nettoyez le pulvérisateur. Voir Nettoyage, page 22. Les vannes de sortie ne sont pas montées correctement. Voir Nettoyage des vannes de sortie, page 26. Le bouton d’amorçage de pompe/de pulvérisation est en position PRIME PUMP (Amorçage de pompe). Tourner le bouton d’amorçage de pompe/de pulvérisation vers l’avant sur la position SPRAY (Pulvérisation). La buse de pulvérisation n’est pas en position SPRAY (Pulvérisation). Tournez la buse de pulvérisation sur la position SPRAY (Pulvérisation). La buse de pulvérisation est bouchée. Voir Débouchage de la buse, page 19. Présence de débris dans la peinture. Filtrez la peinture. Voir Configuration du pulvérisateur, page 11 Le filtre de la pompe est bouché. Voir Nettoyage, page 22. Le contrôleur de vitesse est réglé trop bas. Augmentez la vitesse jusqu’à ce que la pulvérisation commence. Pas ou peu de produit dans le réservoir. Remplissez le FlexLiner de produit et amorcez la pompe. Voir Remplissages du réservoir, page 21. La pompe est usée. Remplacez l’ensemble de pompe. Le témoin de diagnostic clignote quatre fois lorsque l’on appuie sur la gâchette. Ceci indique qu’un rotor est bloqué. Remplacez la pompe et/ou le moteur. Problème Cause SolutionGuide de dépannage 30 3A4434F Le pulvérisateur ne pulvérise pas de manière satisfaisante La buse de pulvérisation est partiellement bouchée. Voir Débouchage de la buse, page 19

La buse de pulvérisation n’est pas en bonne position Tournez la buse de pulvérisation en position SPRAY (Pulvérisation). Buse non adaptée à l’application du produit. Installez une buse de pulvérisation de taille différente. Voir Graphique de sélection de buses, page 16. La buse est usée ou endommagée Remplacez la buse de pulvérisation. Voir Référence, page 25. Le produit pulvérisé contient de l’air parce qu’il a été secoué. Ne remuez PAS le produit. Mélangez le produit ou vérifiez les recommandations du fabricant concernant le produit pulvérisé. Le produit pulvérisé est trop froid pour être pulvérisé. Réchauffez le produit. Les vannes de sortie sont sales ou usées. Enlevez deux bouchons de pompe et la vanne de devant pour pouvoir accéder aux trois vannes de sortie. Nettoyez les vannes de sortie. Les vannes de sortie ne sont pas montées correctement. Voir Nettoyage des vannes de sortie, page 26. Remplacez-les le cas échéant. La pompe est usée. Remplacez l’ensemble de pompe. Le pulvérisateur fonctionne par intermittence ou très lentement Du fluide a pénétré dans le pulvérisateur. Laissez sécher le pulvérisateur. Remplacez le moteur et/ou le Smartcontrol avec boîtier. La pompe pulvérisera de la peinture, mais pas d’eau. La pompe est usée. Remplacez l’ensemble de pompe. La peinture fuit par le filetage du réservoir. Le réservoir n’est pas correctement placé. Vérifiez s’il n’y a qu’un seul FlexLiner dans le support de réservoir. Assurez-vous que le couvercle de réservoir est correctement fileté sur le support de réservoir. Si le filetage est visible sous le support du réservoir alors qu’il est serré, retirez totalement le couvercle de réservoir et réinstallez-le sur le support de réservoir de sorte que le filetage ne soit pas visible quand il est serré. Assurez-vous que le couvercle de réservoir est fermement fixé sur le support de réservoir. Pour un bon fonctionnement du pulvérisateur, le couvercle du réservoir doit être serré hermétiquement. Évitez de plier ou d’appliquer une pression sur le support de réservoir lorsque vous évacuez l’air du FlexLiner. Évitez de tirer sur le FlexLiner lorsque vous évacuez l’air qui s’y trouve. Vérifiez si le bord du FlexLiner ou le joint du couvercle de réservoir ne sont pas endommagés. Vérifiez si le bord du FlexLiner ou le joint du couvercle de réservoir n’a pas de poussières ou de peinture séchée dessus. Remplacez le FlexLiner. Problème Cause SolutionGuide de dépannage 3A4434F 31 Diagnostics des jets de pulvérisation Problème Cause Solution Le jet de pulvérisation se fait par pulsations : L’opérateur se déplace trop rapidement pendant la pulvérisation Ralentissez votre mouvement La buse de pulvérisation est bouchée Voir Débouchage de la buse, page 19. Le produit est difficile à atomiser Sur les modèles équipés d’un contrôleur de vitesse, augmentez la vitesse jusqu’à obtenir le jet voulu. Voir Pulvérisation, page 16. Le pulvérisateur est trop éloigné de la surface cible Tenez le pulvérisateur plus loin de la surface. Voir Pulvérisation, page 16. Buse non adaptée à l’application du produit Installez une buse de pulvérisation de taille différente. Voir Buses de pulvérisation réversibles, page 18. Le jet de pulvérisation fait des bavures : Le contrôleur de vitesse est réglé trop bas Sur les modèles équipés d’un contrôleur de vitesse, augmentez la vitesse jusqu’à obtenir le jet voulu. Voir Pulvérisation, page 16. Buse non adaptée à l’application du produit Installez une buse de pulvérisation de taille différente. Voir Buses de pulvérisation réversibles, page 18. Il peut être nécessaire de diluer le produit Diluez le produit en suivant les recommandations du fabricant de la peinture. Le produit n’est pas compatible avec le pulvérisateur Changez de produit. La buse de pulvérisation est usée ou endommagée Remplacez la buse de pulvérisation. Le jet de pulvérisation dégouline/s’affaiblit : L’opérateur se déplace trop lentement pendant la pulvérisation Déplacez le pulvérisateur plus rapidement pendant la pulvérisation. Le pulvérisateur est trop proche de la surface cible Tenez le pulvérisateur plus loin de la surface. Voir Pulvérisation, page 16. Appuyez sur la gâchette lors du changement de direction de la pulvérisation Relâchez la gâchette lors des changements de direction. Voir Pulvérisation, page 16. Le contrôleur de vitesse est réglé trop haut Sur les modèles équipés d’un contrôleur de vitesse, diminuez la vitesse jusqu’à obtenir le jet voulu. Voir Pulvérisation, page 16. La buse de pulvérisation est usée ou endommagée Remplacez la buse de pulvérisation. ti15524a ti15526aGuide de dépannage 32 3A4434F Le jet du pulvérisateur « crache » à la fin ou au début : Un excédent de produit s’est accumulé sur la buse de pulvérisation et le garde-buse de pulvérisation, ou la buse de pulvérisation est partiellement bouchée. Nettoyez la buse de pulvérisation et le garde-buse de pulvérisation. Débouchez la buse de pulvérisation. Voir Débouchage de la buse, page 19. La buse de pulvérisation n’est pas complètement insérée dans le garde-buse de pulvérisation. Voir Débouchage de la buse, page 19. La buse est usée ou endommagée. Remplacez la buse de pulvérisation. La pompe a atteint sa durée de vie maximum. Remplacez la pompe. Du produit continue à dégouliner ou sortir de la buse lorsque la gâchette est relâchée : La buse de pulvérisation est usée. Remplacez la buse de pulvérisation. Voir Référence, page 25. La buse de pulvérisation n’est pas complètement introduite dans le garde-buse. Voir Référence, page 25. Fuite de produit autour du garde-buse ou la poignée de la buse de pulvérisation Le siège et le joint de buse sont endommagés ou mal installés. Voir Référence, page 25. Problème Cause Solution ti15525a ti15525a ti30016aRemarques 3A4434F 33 RemarquesPièces de rechange 34 3A4434F Pièces de rechange Réf. Couple Réf. Couple1,1 N•m (10 po-lb) 6,2 - 7,3 N•m (55-65 po-lb)0,9 - 1,1 N•m (8-10 po-lb) 0,6 - 0,8 N•m (5-7 po-lb)1,1 - 1,7 N•m (10-15 po-lb)

3Pièces de rechange 3A4434F 35 Liste des pièces Réf. Nom du pulvérisateur Numéro de pièce Description 1 Tout 17P185 Kit, ensemble de pompe comprend 4, 9, 11, 25

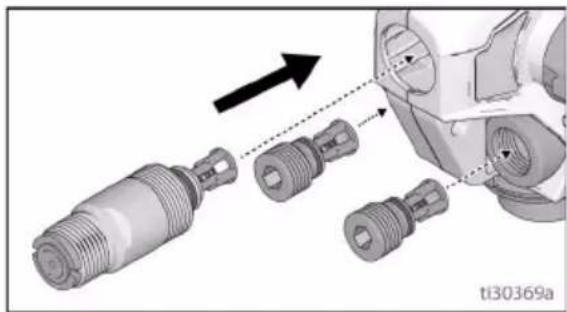

Tout 17P183 Kit, réparation de vanne de sortie comprend 3 de 4a, 2 de 4b, 2 de 50, 1 de 51 4a Tout Ensemble de vanne de sortie 4b Tout Bouchon de vanne de sortie 9 Tout 17P098 Amorçage de pompe / Vanne de pulvérisationcomprend 18, 37 11 Tout 16Y425 Joint torique 12 Tout 17P176 Kit, Smartcontrol avec boîtier comprend 31, 34, 7 of 37, 52 13 Tout 17N515 Couvercle, réservoir comprend 1 de 19

Ultra, Ultimate 17N392 Support, réservoir, 32 oz. TC Pro 16W846 Support, réservoir, 32 oz.

17P550 Kit, support de réservoir, couvercle et bouchon 32 oz. Comprend 13, 1 de 14, 15, 17, 1 de 19 17P552 Kit, support de réservoir, couvercle et bouchon 42 oz. Comprend 13, 1 de 14, 15, 17, 1 de 19

Tout 17M879 Bouchon, couvercle de réservoir, non expédié avec le pulvérisateur (non illustré) 18 Tout 17M882 Pompe d’amorçage / bouton de pulvérisation 19 Tout 17P712 Capuchon VacuValve (lot de 3)

Ultra 17P659 Kit, étiquette, marque , Ultra (non illustré) Ultimate 17P661 Kit, étiquette, marque, Ultimate (non illustré) TC Pro 17P662 Kit, étiquette, marque, TC (non illustré) 25 Tout 17P174 Kit, vanne avantcomprend 51

Ultra, Ultimate 17M883 Boîte, rangement (non illustré) TC Pro 17N194 Boîte, rangement (non illustré)

Ultra, Ultimate FFLP514 Buse de pulvérisation, FFLP 514 TC Pro TCP514 Buse de pulvérisation, TC P514 31 Tout 17P234 Kit, boîtier, couvercle comprend 7 de 37 34 Tout 17P099 Moteur, courant alternatif 120 V 36 Tout 17P501 Kit, siège de buse et joint (lot de 5) 37 Tout 17R614 Vis, tête croisée 37a Tout 128726 Vis, tête croisée 40 Tout 18B057 Kit, entonnoir, crépine comprend qté 1 de réf. 11 41 Tout 25T467 Lubrifiant, lubrifiant pour joints 42 Tout 17K515 Étiquette, entretien A+ 50 Tout 17M394 Joint torique 51 Tout 125119 Joint torique - - - 24D386 Pump Armor, non livré avec le pulvérisateur 4 oz. (non illustré) - - - 244168 Pump Armor, non livré avec le pulvérisateur 8 oz. (non illustré) 52 ▲ Tout 17P676 Kit, étiquettes d’avertissement (non illustré) 53 ▲ Tout 179960 Étiquette, carte d’alerte médicale, anglais/français/espagnol (non illustrée) ▲ Des étiquettes, des plaques et des fiches de sécurité de rechange sont mises à disposition gratuitement.Caractéristiques techniques 36 3A4434F Caractéristiques techniques Pulvérisateur portatif Unités américaines Métrique Pression de service maximum 2000 psi 14 MPa, 138 bars Ampérage maximal 3,6 Ampères 3,6 Ampères Poids 4,6 lb 2,1 kg Dimensions : Longueur 14,0 po. 36,1 cm Largeur 5 po. 12,7 cm Hauteur 10,5 po. 26.7 cm Plage de température d’entreposage ◆

32° à 113° F 0° à 45° C Plage de températures de fonctionnement

40° à 90° F 4° à 32° C Plage d’humidité d’entreposage 0 à 95 % d’humidité relative, sans condensation Niveau de pression acoustique 85,1 dBa Niveau de puissance acoustique † 90,0 dBa, incertitude K = 0,5 dBa Niveau de vibration (mesuré selon EN50580:2012) Valeur totale de vibration

Valeur totale de vibration

Cordon d’alimentation 18 AWG, 3 conducteurs 1,0 mm

, 3 conducteurs Longueur 18 po. 45,7 cm Spécifications de l’alimentation électrique 120 Vca, 60 Hz, 15 A, 1 Ø Orifice maximum de la buse 0,016 po. 0,41 mm ◆ La pompe sera endommagée si du fluide gèle à l’intérieur. ❖ Les basses températures peuvent provoquer des dommages aux pièces en plastique. ✓ Les changements de viscosité de la peinture à très haute ou très basse température peuvent avoir une influence sur les performances du pulvérisateur. † Toutes les lectures ont été relevées dans le mode d’amorçage à la position supposée de l’opérateur. Les niveaux de puissance acoustique ont été testés selon la norme ISO 3741 à 3,3 pieds (1 m).Proposition 65 de Californie 3A4434F 37 Proposition 65 de Californie

RÉSIDENTS DE CALIFORNIE

AVERTISSEMENT : cancer et effet nocif sur la reproduction -

www.P65Warnings.ca.gov.Garantie standard de Graco 38 3A4434F Garantie standard de Graco Graco garantit que tout le matériel mentionné dans le présent document, fabriqué par Graco et de marque Graco, est exempt de défaut matériel et de fabrication à la date de vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, étendue ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à compter de la date de vente, toute pièce de l’équipement qu’il juge défectueuse. Cette garantie s’applique uniquement si l’équipement est installé, utilisé et entretenu conformément aux recommandations écrites de Graco. Cette garantie ne couvre pas et Graco ne sera pas tenu pour responsable de l’usure et de la détérioration générales ou de tout autre dysfonctionnement, des dégâts ou de l’usure causés par une mauvaise installation, une mauvaise application ou utilisation, une abrasion, de la corrosion, un entretien inapproprié ou incorrect, une négligence, un accident, une modification ou un remplacement avec des pièces ou composants qui ne portent pas la marque Graco. Graco ne sera également pas tenu pour responsable en cas de mauvais fonctionnement, dommage ou usure dus à l’incompatibilité de l’équipement avec des structures, accessoires, équipements ou matériaux non fournis par Graco ou dus à une mauvaise conception, fabrication, installation, utilisation ou un mauvais entretien desdites structures, accessoires, équipements ou matériaux non fournis par Graco. Cette garantie sera appliquée à condition que l’équipement objet de la réclamation soit retourné en port payé à un distributeur agréé de Graco pour une vérification du défaut signalé. Si le défaut est confirmé, Graco réparera ou remplacera gratuitement toutes les pièces défectueuses. L’équipement sera retourné à l’acheteur d’origine en port payé. Si l’examen de l’équipement ne révèle aucun vice de matériau ou de fabrication, les réparations seront effectuées à un coût raisonnable pouvant inclure le coût des pièces, de la main-d’œuvre et du transport. CETTE GARANTIE EST UNE GARANTIE EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, LES GARANTIES DE QUALITÉ MARCHANDE OU LES GARANTIES DE CONFORMITÉ À UN USAGE SPÉCIFIQUE. La seule obligation de Graco et la seule voie de recours de l’acheteur pour toute violation de la garantie seront telles que définies ci-dessus. L’acheteur convient qu’aucun autre recours (notamment, mais sans s’y limiter, pour les dommages indirects ou consécutifs de manque à gagner, de perte de marché, les dommages corporels ou matériels ou tout autre dommage indirect ou consécutif) ne sera possible. Toute action pour violation de la garantie doit être intentée dans les deux (2) ans à compter de la date de vente. GRACO NE GARANTIT PAS ET REJETTE TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE ET DE CONFORMITÉ À UN USAGE SPÉCIFIQUE EN RAPPORT AVEC LES ACCESSOIRES, ÉQUIPEMENTS, MATÉRIAUX OU COMPOSANTS QU’ELLE VEND, MAIS NE FABRIQUE PAS. Les articles vendus, mais non fabriqués par Graco (tels que les moteurs électriques, les interrupteurs ou les flexibles) sont couverts, le cas échéant, par la garantie de leur fabricant. Graco fournira à l’acheteur une assistance raisonnable pour toute réclamation relative à ces garanties. La société Graco ne sera en aucun cas tenue pour responsable des dommages indirects, accessoires, particuliers ou consécutifs résultant de la fourniture par Graco de l’équipement en vertu des présentes ou de la fourniture, de la performance, ou de l’utilisation de produits ou d’autres biens vendus au titre des présentes, que ce soit en raison d’une violation contractuelle, d’une violation de la garantie, d’une négligence de Graco, ou autre.

FOR GRACO CANADA CUSTOMERS

The Parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings entered into, given or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English. Les parties reconnaissent avoir convenu que la rédaction du présent document sera en anglais, ainsi que tous documents, avis et procédures judiciaires exécutés, donnés ou intentés, à la suite de ou en rapport, directement ou indirectement, avec les procédures concernées.Informations Graco 3A4434F 39 Informations Graco Pour en savoir plus sur les derniers produits de Graco, consultez le site www.graco.com. Pour obtenir des informations sur les brevets, consultez la page www.graco.com/patents. POUR PASSER UNE COMMANDE, contactez votre distributeur Graco ou appelez le 1-888-541-9788 pour obtenir les coordonnées du distributeur le plus proche.Tous les textes et illustrations contenus dans ce document reflètent les dernières informations disponibles concernant le produit au moment de la publication. Graco se réserve le droit de faire des changements à tout moment et sans préavis. Traduction des instructions originales. This manual contains French. MM 3A4433 Siège social de Graco : Minneapolis Bureaux à l'étranger : Belgique, Chine, Japon, Corée GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA Copyright 2016, Graco Inc. Tous les sites de fabrication de Graco sont certifiés ISO 9001. www.graco.com Révision F, février 2023
