Caractéristiques techniques	Machine de soudure Weller WXS2022, puissance 80W, température réglable de 200°C à 450°C, technologie de chauffage rapide.
Utilisation	Idéale pour le soudage de composants électroniques, convient aux travaux de précision et aux réparations.
Maintenance et réparation	Remplacement facile de la panne, nettoyage régulier recommandé pour assurer une performance optimale.
Sécurité	Équipée d'un support de fer pour éviter les brûlures, protection contre la surchauffe intégrée.
Informations générales	Poids léger, design ergonomique, compatible avec une large gamme de pannes Weller.

FOIRE AUX QUESTIONS - WXS2022 Weller

Comment régler la température de la machine Weller WXS2022 ?

Pour régler la température, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Pourquoi ma machine ne chauffe-t-elle pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le réglage de la température est suffisant pour permettre le chauffage.

Comment remplacer la panne de la Weller WXS2022 ?

Laissez d'abord la machine refroidir complètement. Ensuite, dévissez la panne usée à l'aide d'une clé appropriée et remplacez-la par une nouvelle panne, en veillant à bien la fixer.

Quel type de fil de soudure dois-je utiliser avec la Weller WXS2022 ?

Utilisez un fil de soudure en étain avec un pourcentage d'alliage approprié pour votre application. Un fil de 0,5 mm à 1,0 mm de diamètre est généralement recommandé.

Comment nettoyer la panne de soudure de ma machine ?

Utilisez une éponge humide ou un nettoyant de panne pour enlever les résidus. Évitez d'utiliser des abrasifs qui pourraient endommager la panne.

Que faire si la machine produit de la fumée ?

Si la machine produit de la fumée, éteignez-la immédiatement et débranchez-la. Vérifiez s'il y a des résidus de soudure sur la panne ou si elle est endommagée.

La machine fait-elle un bruit anormal ?

Un bruit anormal peut indiquer un problème. Vérifiez les connexions et assurez-vous qu'aucune pièce n'est desserrée. Si le bruit persiste, contactez le service après-vente.

Comment stocker la Weller WXS2022 après utilisation ?

Assurez-vous que la machine est complètement refroidie avant de la ranger. Placez-la dans un endroit sec et sûr, loin des enfants et des animaux.

Quelle est la garantie de la Weller WXS2022 ?

La Weller WXS2022 est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques concernant la garantie.

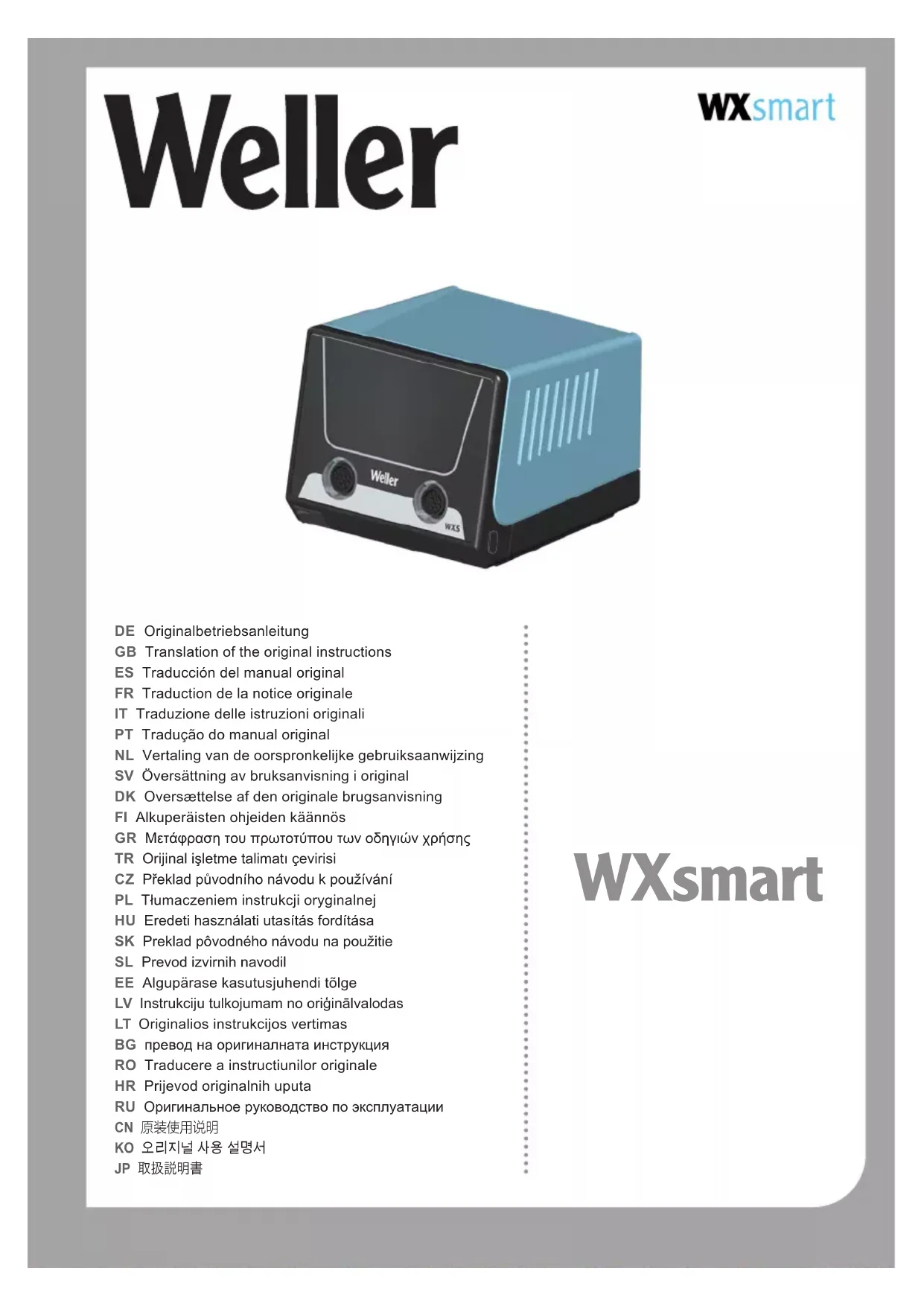

MODE D'EMPLOI WXS2022 Weller

FR Traduction de la notice originale

Lisez entièrement ce manuel ainsi que les consignes de sécurité avant la mise en service et avant de travailler avec l'appareil.

Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort.

Conserver le présent manuel de telle manière qu'il soit accessible à tous les utilisateurs. Veuillez considérer les modes d'emploi respectifs des appareils raccordés.

Consignes de sécurité

Pour des raisons de sécurité, les enfants et jeunes de moins de 16 ans ainsi que les personnes qui ne connaissent pas bien ce mode d'emploi, ne doivent pas utiliser l'outil. Les enfants doivent être surveillés afin de garantir qu'ils ne jouent pas avec l'appareil.

L'appareil peut tre utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience et / ou de connaissances s'ils sont sous surveillance ou ont été informés de la manipulation sûre de l'appareil et ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec L'appareil.

Le nettoyage et la maintenance ne doivent pas tre effectués par des enfants sans surveillance.

Maintenez toute personne à l'écart du poste de travail.

Maintenez les enfants et d'autres personnes non autorisées à distance. Ne laissez personne s'approcher de l'outil ni toucher le câble.

▲ AVERTISSEMENT Choc électrique

Un raccordement incorrect du bloc de contrôle expose l'utilisateur à un danger de blessures par choc électrique et peut conduire à l'endommagement de l'appareil.

• Lisez attentivement les consignes de sécurité ci-jointes, les consignes de sécurité de votre mode d'emploi ainsi que le manuel de votre bloc de contrôle avant la mise en service du bloc de contrôle et respectez les mesures de sécurité qui y sont indiquées !
  • Raccordez uniquement les outils de WELLER.

Un appareil défectueux peut présenter des conducteurs actifs mis à nu ou le conducteur de protection est sans fonction.

• Seules les personnes formées par Weller sont autorisées à effectuer les réparations.
• Si le câble de raccordement de l'appareil électrique est endommagé, il doit être remplacé par un câble de raccordement spécialement conçu et disponible via l'organisation du service après-vente.

Protégez-vous contre les décharges électriques. La poignée des outils de soudage du modèle antistatique est conductrice.

• Evitez tout contact corporel avec des pièces mises à la terre, par ex. tuyaux, éléments de chauffage, fours ou réfrigéra-teurs.
• N'utilisez pas l'outil de soudage dans un milieu humide.
• Ne travaillez pas sur des pièces sous tension.

▲ AVERTISSEMENT Risque de brûlures

Si le bloc de contrôle est activé, il y a des risques de brûlure au niveau de l'outil de dessoudage. Une fois désactivés, les outils peuvent rester chauds un certain temps.

• En cas de non utilisation de l'outil de soudage, toujours le poser dans la plaque reposoir de sécurité. Assurez la stabilité du support de sécurité.
• Raccordez le vide et l'air chaud uniquement aux raccords prévus à cet effet.
• Ne pas diriger le fer à air chaud sur des personnes ou des objets inflammables.
• Changement de panne uniquement à l'état froid

Danger de brûlure par de l'étain de brasage liquide. Protégez-vous contre les éclaboussures d'étain.

• Portez des vêtements de protection appropriés pour vous protéger des brûlures. Protégez vos yeux et portez des lunettes de protection.
• En cas de travail avec de la colle, respectez notamment les consignes de sécurité du fabricant de colle.

Conservez votre outil de soudage dans un endroit sûr.

Les outils et appareils non utilisés doivent être rangés dans un endroit sec, fermé ou en hauteur, hors de portée des en-

fants. Mettez les outils de soudage non utilisés hors tension et hors pression.

AVERTISSEMENT

Risque d'incendie

Couvrir l'appareil de soudage ou le support de sécurité risque de provoquer un incendie.

• Laissez toujours l'appareil de soudage et le support de sécurité à l'air libre.
• Ne placez aucun objet inflammable, liquides ou gaz à proximité de l'outil de soudage chaud.

Le câble secteur ne doit être branché que sur une prise de courant ou un adaptateur agréé. Vérifiez que la tension secteur est compatible avec les informations consignées sur la plaque du modèle. Ne relier l'appareil à la prise de courant que lorsqu'il est débranché.

N'utilisez pas le câble à des fins pour lesquelles il n'est pas prévu. Ne prenez jamais l'outil par le câble. N'utilisez pas le câble pour retirer la fiche de la prise de courant. Protégez le câble de la chaleur, de l'huile et des arêtes vives.

Soyez attentifs. Veillez à ce que vous faites. Abordez le travail avec sérieux. N'utilisez pas l'outil de soudage si vous n'êtes pas concentré.

Evitez de vous tenir de façon anormale. Organisez correctement l'ergonomie de votre poste de travail. Évitez toute mauvaise position qui entraînerait des défauts de posture.

L'outil de soudage ne doit être mis en service que dans un état technique parfait. Ne désactivez jamais les équipements de protection.

Les défauts et dérangements doivent être éliminés immédiatement. Avant toute utilisation de l'outil / appareil, inspectez avec soin le fonctionnement correct et conforme des équipements de protection. Assurez-vous que les pièces en mouvement fonctionnent correctement et ne se coïncent pas et que toutes les pièces sont en bon état. Toutes les pièces doivent être montées correctement et toutes les conditions remplies afin de pouvoir garantir le fonctionnement impeccable de l'outil.

Servez-vous d'un outil adapté. Utilisez uniquement des accessoires ou outils auxiliaires indiqués dans la liste d'accessoires ou certifiés par le fabricant. Utilisez les accessoires ou outils auxiliaires WELLER uniquement sur des appareils WELLER d'origine. L'utilisation d'autres outils ou accessoires peut entraîner un risque de blessure.

Fixez l'outil. Utilisez des dispositifs de fixation pour maintenir l'outil.

Prévoyez une aspiration des fumées. Si un dispositif a été prévu pour le branchement d'aspirations des fumées, veillez à ce qu'il soit branché et correctement utilisé.

Utilisation Conforme Aux Prescriptions

Unité d'alimentation pour outils de soudage WX WELLER. Utilisez la station de soudage / station de dessoudage / station à air chaud uniquement conformément au but indiqué dans le mode d'emploi, pour le soudage et le dessoudage dans les conditions indiquées ici.

AVERTISSEMENT

Des liquides ou des gaz combustibles ne doivent pas être aspirés.

L'outil ne doit fonctionner qu'avec les cartouches de filtre prévues à cet effet et correctement insérées.

Remplacez les cartouches de filtre pleines.

Cet appareil peut uniquement être utilisé à la température ambiante et dans des pièces fermées. Protégez de l'humidité et des rayons directs du soleil.

Commande à distance WXS :

Une fois que vous avez installé l'application Weller WXS sur votre appareil mobile et que vous vous êtes connecté à la station Weller WXS, la commande à distance par app est activée.

Vous pouvez désormais utiliser les fonctionnalités depuis l'application sur votre appareil mobile.

Remarque : la commande directe de la station WXS par un opérateur n'a pas priorité sur la commande par app. Les deux possibilités d'utilisation sont égales. Il est donc nécessaire de veiller à ce qu'un éventuel accès à distance involontaire par app ne mette pas en danger le personnel ou le matériel.

Weller recommande de désactiver la station à l'aide du bouton On/Off avant tout changement d'outil ou de pointe.

De manière générale, les outils de soudage non utilisés doivent être placés dans le support de sécurité prévu à cet effet. Cela permet d'écarter tout danger.

Groupes d'utilisateurs

En raison des risques et dangers d'importance différente, seuls des spécialistes formés sont autorisés à exécuter certaines étapes de travail.

Étape de travail Groupes d'utilisateurs
Spécifications des paramètres de soudage	Spécialiste avec formation technique
Remplacement de pièces de rechange électriques	Électricien
Spécifications des intervalles de maintenance	Spécialiste de la sécurité
Commande Remplacement du filtre	Non-spécialistes

Commande

Remplacement du filtre Remplacement de pièces de rechange électriques

Apprentis techniques sous l'égide et la surveillance d'un spécialiste qualifié

Entretien et maintenance

AVERTISSEMENT

Toujours extraire la fiche hors de la prise de courant avant d'intervenir sur l'appareil.

En cas de souillure, nettoyer le panneau de commande à l'aide d'un chiffon approprié.

Obturer les interfaces inutilisées avec des capuchons obturateurs.

Contrôlez régulièrement tous les câbles et tuyaux. Retirez tout outil électrique endommagé afin d'empêcher son utilisation.

AVERTISSEMENT

Risque de brûlures

• Changement de panne uniquement à l'état froid
• Changement de buses d'aspiration et nettoyage uniquement à l'état chaud avec l'outil adapté
• Changement des buses d'air chaud uniquement avec l'outil adapté
• Nettoyez ou remplacez le récipient collecteur d'étain uniquement à l'état froid

Remplacement du filtre

Contrôler régulièrement l'état d'encrassement du filtre principal „VACUUM“ et le remplacer si nécessaire.

Des filtres colmatés doivent être traités comme déchets spéciaux. Eliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils selon les consignes en vigueur dans votre pays. Portez un équipement de protection approprié.

Avertissement!

Destruction de l'unité de vide en cas de fonctionnement sans filtre.

Avant de commencer les travaux de soudure, contrôlez si le filtre principal est monté !

Seules les personnes formées par Weller sont autorisées à effectuer les réparations.

N'utiliser que des pièces de rechange d'origine.

Garantie

Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s'applique pas aux droits de recours de l'acquéreur d'après le §§ 478, 479 du code civil allemand.

La garantie que nous accordons n'est valable que dans la mesure où la garantie de qualité ou de solidité a fait l'objet d'une confirmation écrite par nos soins et moyennant l'emploi du terme "Garantie".

La garantie perd toute sa validité en cas d'utilisation non conforme et de manipulations quelconques de la part d'un personnel non qualifié.

Pour plus d'informations, consulter www.weller-tools.com.

Symboles

Attention!

Avertissement ! Risque de brûlures!

Lire la notice d'utilisation !

Avant de réaliser tous travaux sur l'appareil, débrancher toujours la prise.

Design et poste de travail conformes ESD

Compensation de potentiel

Soudage

Dessoudage

Air chaud

Signe CE

Marque de conformité britannique

Protection

Transformateur de sécurité

Elimination des déchets

Les déchets d'équipements électriques et électroniques doivent être collectés et éliminer séparément. Retirez les ampoules des appareils avant de les jeter. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte. Selon les réglementations locales, les détaillants peuvent être tenus de reprendre gratuitement les déchets de piles et les déchets d'équipements électriques et électroniques. Contribuez à réduire la demande de matières premières en réutilisant et en recyclant vos déchets d'équipements électriques et électroniques. Les déchets d'équipements électriques et électroniques comportent des matériaux précieux et recyclables qui peuvent avoir des impacts négatifs sur l'environnement et sur votre santé s'ils ne sont pas éliminés de manière écologique. Avant de mettre au rebut votre ancien appareil, supprimez les données personnelles qui pourraient s'y trouver.

FR Cet appareil et sa batterie se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÉTERIE OU

Points de collecte sur www.quefairedemesdechets.fr

Caractéristiques Techniques

	Station de soudageWXsmart
Dimensions L x l x H 173 mm x 153	mm x 142 mm6,81 inch x 6,02 inch x 5,59 inch
Poids Env. 4,5 kg
Tension de réseau 100 V AC / 50/60 Hz	120 V AC / 60 Hz	230 V AC / 50/60 Hz
Puissance absorbée 300W
Classe de protection I, Unité d'alimentationIII, Outil de soudage
Protection 100 V / T6,3A 120 V / T5A	230 V / T3,15A
Plage de températureEn fonction de l'outil	100 - 450°C (550°C)200 - 850°F (950°F)
Précision de température ± 9 °C / ± 17 °F
Stabilité en température ± 2 °C / ± 4 °F

Sous réserve de modifications techniques !

FR Déclaration CE de conformité

Nous déclarons que les produits désignés répondent aux conditions des directives suivantes:

autorise à réunir les documentations techniques.

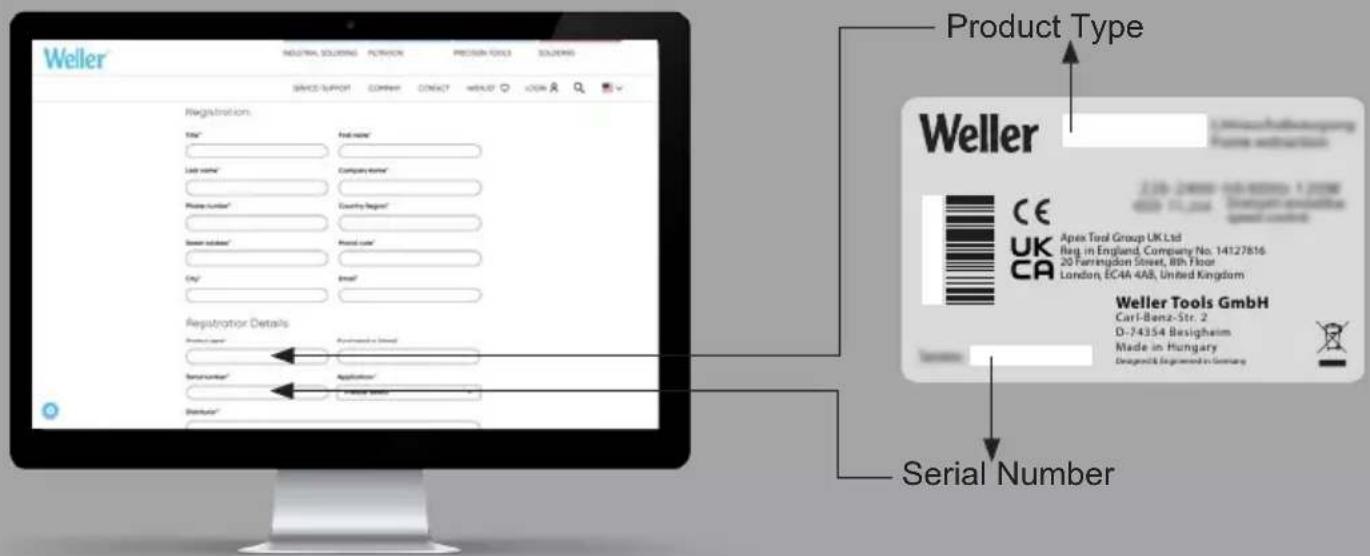

Produkt-Registrierung - Enregistrement produit - Registro de producto - 尊敬的客户您好
