SG25-50CX-P2 - Panneau solaire Sungrow - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur photovoltaïque
Marque	Sungrow
Modèle	SG25-50CX-P2
Puissance nominale AC	25 à 50 kW
Tension d'entrée maximale DC	1100 V
Nombre de trackers MPPT	2
Tension de sortie AC	400 V triphasé
Fréquence de sortie	50/60 Hz
Rendement maximal	98,6 %
Plage de température de fonctionnement	-25 °C à +60 °C
Indice de protection	IP65
Dimensions (L x H x P)	660 x 540 x 180 mm
Poids	45 kg
Communication	BLE 5.0, RS485, Wi-Fi (optionnel)
Affichage	Écran LCD
Entretien et nettoyage	Nettoyage régulier des dissipateurs et vérification des connexions
Sécurité	Protection anti-îlotage, protection contre les surtensions DC/AC, détection de fuite à la terre
Pièces détachées et réparabilité	Pièces de rechange disponibles : ventilateurs, fusibles, cartes électroniques
Garantie	5 ans (standard, extensible)

FOIRE AUX QUESTIONS - SG25-50CX-P2 Sungrow

Quelle est la procédure d'installation de l'onduleur Sungrow SG25-50CX-P2 ?

L'installation doit être réalisée par un personnel qualifié. Montez l'onduleur sur un mur ou un support adapté, à l'abri de l'humidité et de la lumière directe du soleil. Raccordez les chaînes PV aux entrées DC, puis connectez le côté AC au réseau après accord du gestionnaire de réseau. Suivez le manuel d'utilisation fourni.

Comment assurer la sécurité lors de l'installation ?

Coupez toujours l'alimentation DC et AC avant toute intervention. Portez des équipements de protection individuelle (gants isolants, lunettes). Respectez les consignes de sécurité du manuel, notamment les distances de sécurité et la mise à la terre. Ne jamais ouvrir le boîtier sous tension.

Que faire en cas de défaut d'isolement ?

Le défaut d'isolement est signalé par l'écran ou les LED. Arrêtez immédiatement l'onduleur et débranchez les sources d'alimentation. Vérifiez l'isolement des câbles PV et des connexions. Si le problème persiste, contactez le support technique Sungrow.

Comment nettoyer l'onduleur ?

Utilisez un chiffon sec et non pelucheux pour nettoyer l'extérieur. Pour les dissipateurs de chaleur, utilisez un pinceau anti-statique ou de l'air comprimé. Ne jamais utiliser de l'eau ou de produits chimiques. Assurez-vous que l'appareil est hors tension et refroidi avant le nettoyage.

Quelle est la durée de vie typique de l'onduleur ?

La durée de vie est d'environ 15 à 20 ans selon les conditions d'utilisation. Un entretien régulier et une installation correcte prolongent la durée de vie. Les condensateurs électrolytiques et les ventilateurs peuvent nécessiter un remplacement après 10 ans.

Comment mettre à jour le firmware ?

La mise à jour se fait via l'application mobile iSolarCloud ou via le port Web. Téléchargez le fichier de mise à jour depuis le site de Sungrow. Suivez les instructions à l'écran. Ne pas interrompre l'alimentation pendant la mise à jour.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord que l'onduleur est sous tension (interrupteur DC et disjoncteur AC activés). Vérifiez les connexions et les fusibles. Si l'écran reste éteint, contactez le support technique.

Comment connecter l'onduleur au réseau ?

Le raccordement au réseau doit être effectué par un électricien agréé. Utilisez un disjoncteur adapté et respectez les normes locales. L'onduleur se synchronise automatiquement avec le réseau après la mise sous tension.

Quels sont les indicateurs LED et leurs significations ?

L'onduleur dispose de LED vertes, oranges et rouges. Vert fixe : fonctionnement normal. Orange clignotant : attente ou communication. Rouge fixe : défaut. Consultez le manuel pour la signification détaillée des codes.

Comment contacter le support technique Sungrow ?

Rendez-vous sur le site support.sungrowpower.com ou scannez le QR code sur l'onduleur. Vous pouvez également contacter votre installateur agréé. Préparez le numéro de série et la description du problème.

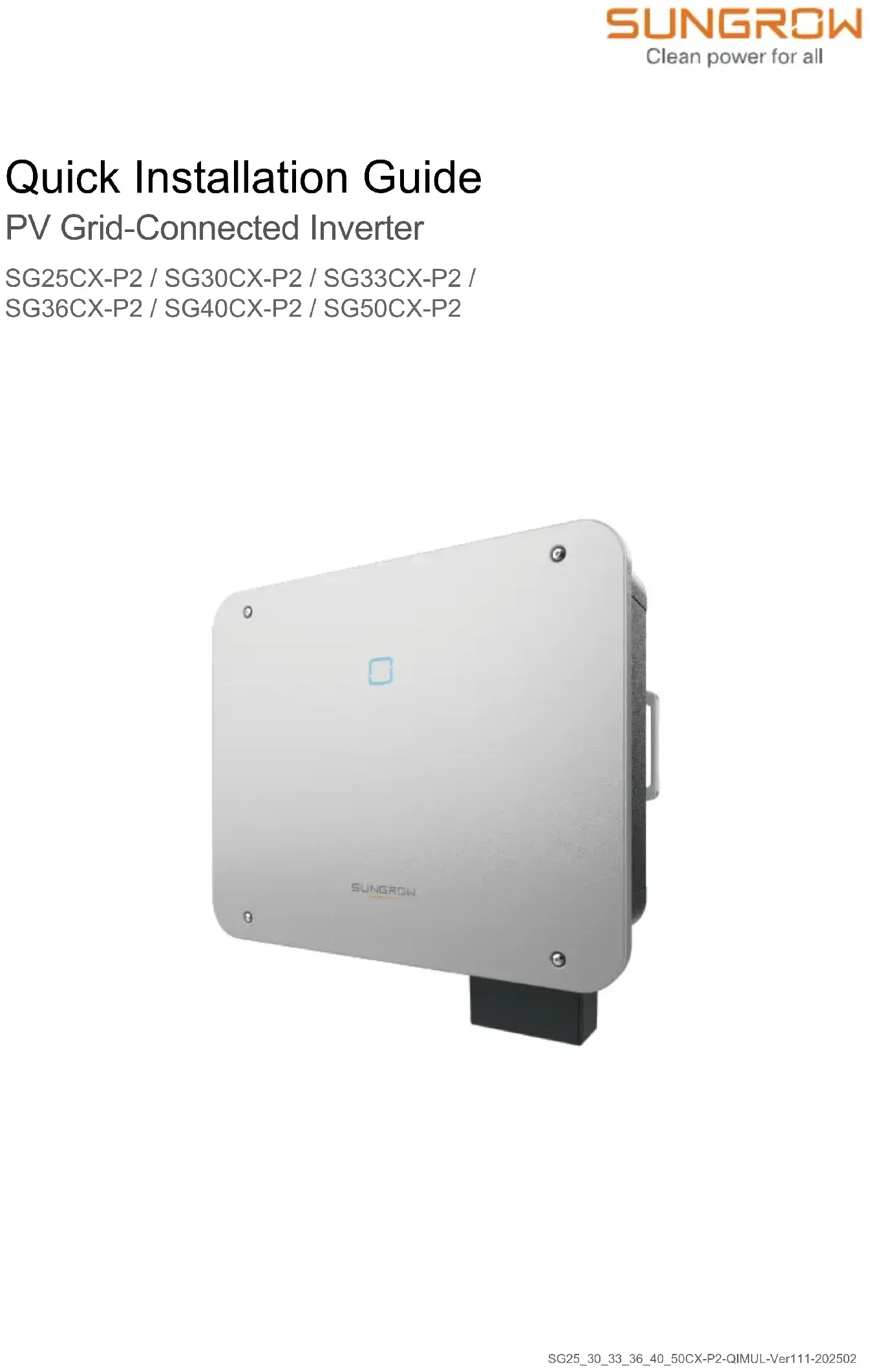

MODE D'EMPLOI SG25-50CX-P2 Sungrow

• Le contenu peut être périodiquement mis à jour ou révisé en raison du développement constant du produit. Les informations contenues dans ce guide sont soumises à des modifications sans préavis. Ce guide ne doit en aucun cas se substituer au manuel d'utilisation ou aux notes connexes de l'appareil.
  • Assurez-vous de lire attentivement, de comprendre dans leur ensemble et de strictement suivre les instructions détaillées du manuel utilisateur et des autres réglementations qui y sont liées avant d'installer l'équipement. Visitez le site http://www.sungrowpower.com/, choisissez « PV Inverters » et recherchez le modèle d'appareil dans la page d'onglet « Products » pour afficher ou obtenir le manuel d'utilisation.
• Toutes les opérations peuvent être uniquement réalisées par du personnel qualifié qui doit être formé à l'installation et à la mise en service du système électrique, ainsi qu'à la gestion des risques, et qui connaît le manuel ainsi que les réglementations et les directives locales.
• Avant l'installation, veuillez vérifier que le contenu du colis est intact et complet en le comparant à la liste de conditionnement. Contactez SUNGROW ou le distributeur en cas de composants endommagés ou absents.
• Le câble doit être intact et bien isolé. Le personnel opérationnel doit porter un équipement de protection individuelle approprié (EPI) à tout moment.
• Toute violation des instructions de ce manuel d'installation rapide ou du manuel d'utilisation peut entraîner la mort ou des blessures corporelles ou endommager l'appareil, et annulera la garantie.

Sécurité

Veuillez suivre les instructions de sécurité relatives aux chaînes PV et au réseau de distribution. Autrement, SUNGROW ne saura en aucun cas être tenue responsable des dommages causés.

DANGER

Tension mortelle !

• Les chaînes photovoltaïques produisent de l'énergie électrique lorsqu'elles sont exposées au soleil et peuvent provoquer une tension mortelle ainsi qu'une électrocution.
  Seul le personnel qualifié peut effectuer le câblage des panneaux photovoltaïques.
  • Tous les raccordements électriques doivent être conformes aux normes locales et nationales.
• L'onduleur ne peut être branché au réseau de distribution qu'après en avoir reçu l'autorisation de la part du réseau de distribution.
• N'ouvrez jamais le boîtier. Toute ouverture non autorisée annulera la garantie et, dans la plupart des cas, entraînera la résiliation de la licence d'exploitation de l'unité.
• Lorsque le couvercle du boîtier est retiré, vous pouvez entrer en contact avec les composants sous tension, ce qui peut entraîner la mort ou de graves blessures par électrocution.

AVERTISSEMENT

Toutes les étiquettes d'avertissement et la plaque signalétique sur le corps de l'onduleur doivent être clairement visibles et ne doivent pas être enlevées, couvertes ou collées.

ATTENTION

Risque de brûlure par les composants chauds! Ne touchez aucune partie chaude (comme les dissipateurs de chaleur) pendant le fonctionnement de l'unité. Seul le commutateur CC peut être utilisé à tout moment.

AVIS

Seul le personnel qualifié peut effectuer le réglage du pays.

Toute modification non autorisée du réglage du pays peut entraîner une violation du marquage du certificat type.

Déclaration de sécurité

- Pour en savoir plus sur le processus de réponse aux vulnérabilités de sécurité réseau du produit et la divulgation des vulnérabilités, veuillez scanner le QR code sur la droite ou consulter le site Web suivant :

- Pour plus d'informations sur la sécurité réseau, veuillez vous référer au manuel d'utilisation du module de communication ou à l'enregistreur de données fourni avec le produit.

Les symboles se trouvent sur le boîtier de l'onduleur comme suit.

	Ne jetez pas l'onduleur avec vos déchets ménagers.		Marquage de conformité UKCA.La hauteur de l'étiquette ne doit pas dépasser 5 mm.
	Marquage de conformité CE.Importateur UE/EEE.		Déconnectez l'onduleur de toutes les sources d'alimentation externes avant tout entretien de celui-ci !
	Marquage de conformité TÜV.		L'onduleur ne comporte pas de transformateur.
	Danger de mort dû aux hautes tensions!Seul le personnel qualifié peut ouvrir et entretenir l'onduleur.		Danger de mort dû aux hautes tensions!Ne touchez pas les pièces sous tension15 min dans les 15 minutes suivant la mise hors tension de l'unité.
	Label RoHSCe produit respecte les exigences des directives de l'UE applicables.		Une surface chaude pourrait dépasser 60 °C.
	Marquage de conformité CMim.		Marquage de conformité réglementaire.
	Vérifiez le manuel d'utilisation avant d'effectuer l'entretien !		Point de mise à la terre supplémentaire.

Les utilisateurs peuvent également apposer d'autres panneaux d'avertissement conformément aux exigences des normes locales ou des spécifications d'installation.

Fabricant :

Pour l'UE uniquement

Déclaration UE de conformité

dans le cadre des directives de l'UE

• Directive basse tension 2014/35/UE (LVD)
• Compatibilité électromagnétique 2014/30/UE (CEM)
- Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE et 2015/863/UE (RoHS)
• La directive sur les équipements radioélectriques 2014/53/UE (RED)

SUNGROW confirme par la présente que les produits décrits dans ce document sont conformes aux exigences fondamentales et aux autres dispositions pertinentes des directives susmentionnées. Pour consulter l'intégralité de la déclaration UE de conformité, rendez-vous sur support.sungrowpower.com.

Technologie radioélectrique

BLE5.0

Spectre radioélectrique

2,4 GHz

Puissance de transmission maximale

10 mW

Les paramètres techniques indiqués ci-dessus s'appliquent uniquement aux pays de l'UE.
