CEM-M-RS485 - Compteur d'énergie CIRCUTOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie
Protocole de communication	RS485
Plage de mesure	0 à 1000 V
Précision	± 1 %
Fréquence de fonctionnement	50/60 Hz
Dimensions	96 x 96 x 65 mm
Poids	0,5 kg
Alimentation	230 V AC
Utilisation	Mesure et surveillance de la consommation d'énergie dans les installations électriques
Maintenance	Vérification régulière des connexions et des paramètres de configuration
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Garantie	2 ans
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - CEM-M-RS485 CIRCUTOR

Comment configurer le CIRCUTOR CEM-M-RS485 pour la première fois ?

Pour configurer le CIRCUTOR CEM-M-RS485, commencez par le connecter à votre réseau électrique et à votre ordinateur via le port RS485. Utilisez le logiciel fourni pour établir les paramètres de communication et définir les valeurs de mesure souhaitées.

Que faire si le compteur ne s'allume pas ?

Vérifiez d'abord que le compteur est correctement alimenté. Assurez-vous que la tension d'alimentation est correcte et que les connexions sont bien établies. Si le problème persiste, essayez de réinitialiser le compteur.

Comment lire les données affichées sur le CIRCUTOR CEM-M-RS485 ?

Les données peuvent être lues directement sur l'écran du compteur. Vous pouvez également récupérer les données via le port RS485 en utilisant un logiciel compatible qui se connecte au compteur.

Le compteur affiche des valeurs erronées, que faire ?

Vérifiez d'abord le câblage pour vous assurer qu'il n'y a pas de connexions incorrectes. Assurez-vous également que les paramètres de configuration du compteur correspondent à votre installation électrique. Si les valeurs restent erronées, envisagez de recalibrer le compteur.

Comment effectuer la mise à jour du firmware ?

Pour mettre à jour le firmware, téléchargez la dernière version à partir du site Web du fabricant. Connectez le compteur à votre ordinateur via RS485 et utilisez le logiciel de mise à jour fourni pour installer la nouvelle version.

Le compteur ne communique pas avec le logiciel, que faire ?

Vérifiez que le port de communication RS485 est correctement configuré dans le logiciel. Assurez-vous que les paramètres de baud rate et de parité correspondent à ceux du compteur. Si le problème persiste, vérifiez le câblage et l'intégrité des connexions.

Comment réinitialiser le CIRCUTOR CEM-M-RS485 aux paramètres d'usine ?

Pour réinitialiser le compteur aux paramètres d'usine, accédez au menu de configuration via l'écran, sélectionnez l'option de réinitialisation et confirmez l'action. Consultez le manuel pour des instructions détaillées.

Quelle est la portée maximale de communication du RS485 ?

La portée maximale de communication pour le RS485 est généralement d'environ 1 200 mètres, mais cela peut varier en fonction de l'environnement et des câbles utilisés. Assurez-vous d'utiliser des câbles de qualité pour éviter les pertes de signal.

MODE D'EMPLOI CEM-M-RS485 CIRCUTOR

CIRCUTOR,SA, recommande d’utiliser les câbles et les accessoires originaux livrés avec l’équipement. CIRCUTOR, SA, se réserve le droit de réaliser des modi cations, sans préavis, du dispositif ou des spéci cations de l’équipement, exposées dans le présent manuel d’instructions. CIRCUTOR, SA, met à la disposition de ses clients, les dernières versions des spéci cations des dispositifs et les manuels les plus actualisés sur son site web. www.circutor.com DANGER Indique l’avertissement d’un risque dont peuvent être dérivés des dommages personnels ou matériels. ATTENTION Indique qu’il faut prêter une attention spéciale au point indiqué. Suivez les avertissements montrés dans le présent manuel, à travers les symboles qui sont montrés ci-après. Si vous devez manipuler l’équipement pour votre installation, mise en marche ou maintenance, prenez en compte que : Une manipulation ou une installation incorrecte de l’équipement peut occasionner des dom- mages, tant personnels que matériels. En particulier, la manipulation sous tension peut produire la mort ou des blessures graves par électrocution au personnel qui le manipule. Une installation ou maintenance défectueuse comporte en outre un risque d’incendie. Lisez attentivement le manuel avant de raccorder l’équipement. Suivez toutes les instructions d’installation et de maintenance de l’équipement, tout au long de la vie de ce dernier. En parti- culier, respectez les normes d’installation indiquées dans le Code Électrique National. ATTENTION Consulter le manuel d’instructions avant d’utiliser l’équipement Dans le présent manuel, si les instructions précédées de ce symbole ne sont pas respectées ou réalisées correctement, elles peuvent occasionner des dommages personnels ou endommager l’équipement et/ou les installations. CIRCUTOR, SA, se réserve le droit de modi er les caractéristiques ou le manuel du produit, sans préavis.

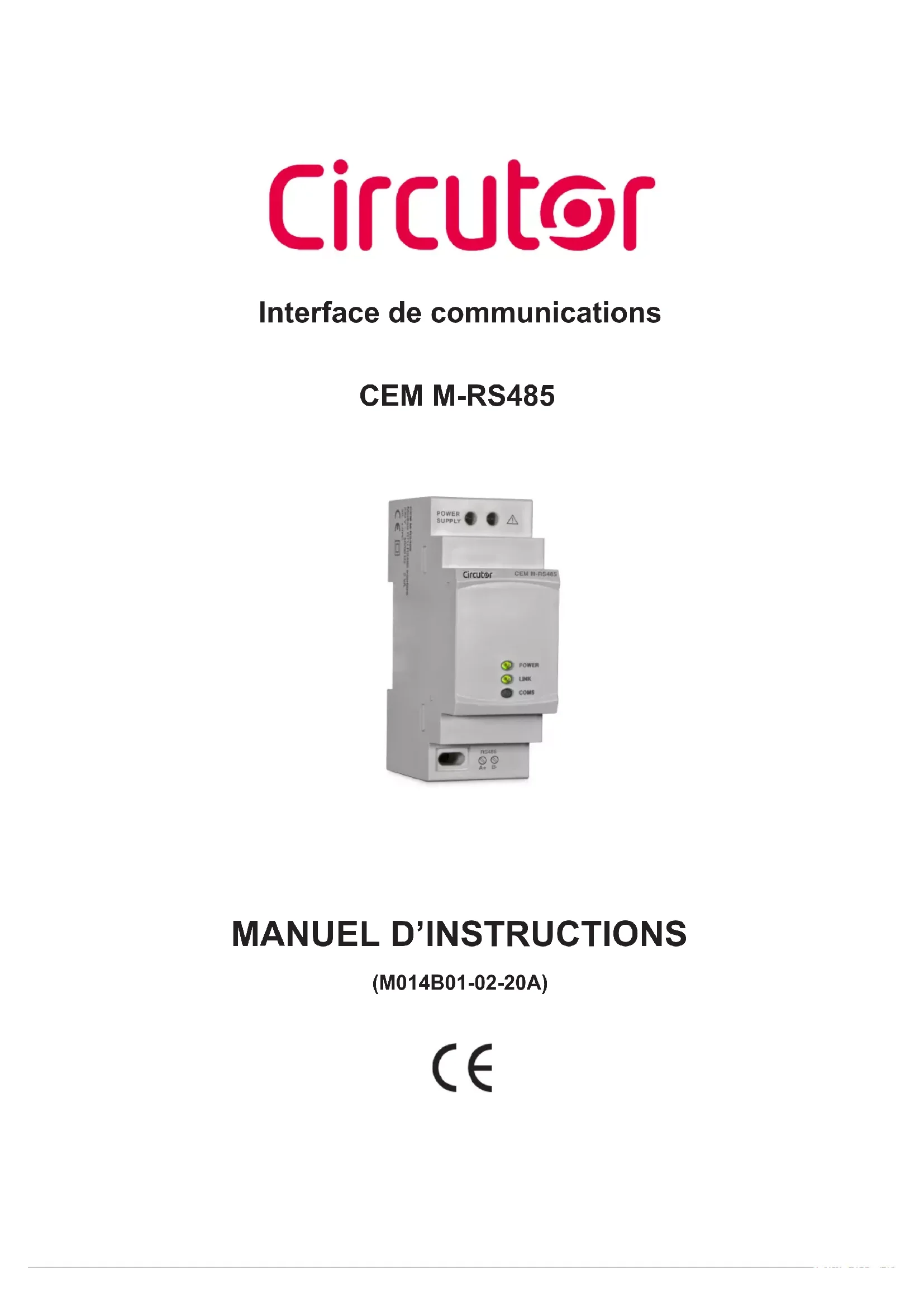

Manuel d’instructions

CEM M-RS485 Manuel d’instructionsHISTORIQUE DES RÉVISIONS Tableau 1:Historique des révisions Date Révision Description 04/16 M014B01-02-16A Version initiale 09/16 M014B01-02-16B Modications dans les sections:

07/20 M014B01-02-20A Modications dans les sections:

Note: Les images des équipements ne sont qu’à titre d’illustration et elles peuvent différer de l’équipement original.

Manuel d’instructions CEM M-RS4851- VÉRIFICATIONS À LA RÉCEPTION À la réception de l’équipement, veuillez vérier les points suivants : a) L’équipement correspond aux spécications de votre commande. b) L’équipement n’a pas subi de dommages durant le transport. c) Réalisez une inspection visuelle externe de l’équipement avant de le connecter. d) Vériez qu’il est bien équipé de : - Un guide d’installation. Si vous observez un problème quelconque de réception, contactez immédia- tement le transporteur et/ou le service après-vente de CIRCUTOR.

2- DESCRIPTION DU PRODUIT

Le CEM M-RS485 est une interface optico-électrique pour convertir le port optique de service de tout équipement de la famille CEM dans un port RS-485 avec protocole MODBUS. L’équipement dispose de : - 3 LED d’indication: POWER, LINK et COMS. L’équipement, à rail DIN à 2 passages, est placé à gauche de tout équipement de la famille CEM.

Pour l’utilisation sûre de l’équipement, il est fondamental que les personnes qui le manipulent suivent les mesures de sécurité stipulées dans les réglementations du pays où il est utilisé, en faisant usage de l’équipement de production indivi- duelle nécessaire et en prenant en compte les différents avertissements indiqués dans ce manuel d’instructions. L’installation de l’équipement CEM M-RS485 être réalisée par du personnel agréé et qualié. Avant de manipuler, modier les connexions ou remplacer l’équipement, il faut retirer l’alimen- tation. Manipuler l’équipement alors qu’il est connecté est dangereux pour les personnes. Il est fondamental de maintenir les câbles en parfait état pour éliminer tous accidents ou dom- mages à des personnes ou à des installations. Le fabricant de l’équipement ne se rend pas responsable de tous dommages qui se produi- raient dans le cas où l’utilisateur ou l’installateur n’aurait pas respecté les avertissements et/ ou les recommandations indiquées dans ce manuel, ni de dommages dérivés de l’utilisation de produits ou d’accessoires non originaux ou d’autres marques. Dans le cas de détecter une anomalie ou une panne sur l’équipement, il ne faut réaliser aucune mesure avec ce dernier. Vérier l’ambiance dans laquelle nous nous trouvons avant de commencer une mesure. Ne pas réaliser de mesures dans des ambiances dangereuses ou explosives. Avant d’effectuer toute opération de maintenance, réparation ou manipulation de l’une quelconque des connexions de l’équipement, il faut déconnecter l’appareil de toute source d’alimentation tant de la propre alimentation de l’équipement que de la mesure. Lorsque vous suspectez un mauvais fonctionnement de l’équipement, contactez le service après-vente.

Manuel d’instructions

CEM M-RS4853.2.- INSTALLATION

Sur la partie latérale de l’équipement sont situées toutes les indications conformes à ce qui est établi dans la norme CEI 62052-11. L’installation de l’équipement est réalisée sur rail DIN. Avant de raccorder l’équipement, il faut le coupler à un compteur CEM comme montré sur les Figure 1 et Figure 2. Figure 1: Couplage du CEM M-RS485 à un compteur CEM Figure 2: CEM M-RS485 et CEM couplés Avec l’équipement connecté, les bornes, l’ouverture de capots ou l’élimination d’éléments peut donner accès aux parties dangereuses au toucher. L’équipe- ment ne doit pas être utilisé avant que son installation ne soit complètement terminée.

CEM M-RS485 Manuel d’instructionsL’équipement doit être connecté à un circuit d’alimentation protégé avec des fusibles type gl (IEC 269) ou type M, compris entre 0,5 et 2 A. Il faudra prévoir un interrupteur magnétother- mique ou un dispositif équivalent pour déconnecter l’équipement du réseau d’alimentation. L’interrupteur différentiel ou dispositif équivalent doit être situé à proximité immédiate de l’équi- pement et il doit être facilement accessible. Le circuit d’alimentation peut être connecté avec un câble d’une section de jusqu’à 2.5mm2. Le connecteur RS-485 permet l’insertion de câbles de jusqu’à 1.5 mm2. La température de travail de l’équipement est de -25 ºC à +70 ºC, il faut utiliser des câbles de connexion adaptés à cette température.

3.3.- BORNES DE L’ÉQUIPEMENT

Tableau 2: Liste des bornes du CEM M-RS485 Bornes de l’équipement 1 : Alimentation auxiliaire 3: A(+), RS-485 2 : Alimentation auxiliaire 4: B(-), RS-485

Manuel d’instructions CEM M-RS4853.4.- SCHÉMA DE CONNEXIONS La composition du câble RS-485 doit être réalisée avec du câble à paire torsadée, à une distance maximale entre le CEM M-RS485 et l’unité maître de 1200 mètres de longueur. Un maximum de 32 équipements peut être raccordé sur ce bus. Pour la communication avec l’unité master, il faut utiliser un convertisseur intelligent de protocole de réseau RS-232 à RS-485.

CEM M-RS485 Manuel d’instructions4- FONCTIONNEMENT Le CEM M-RS485 est conçu pour pouvoir être employé comme port électrique de tout dispositif de la famille CEM, moyennant le couplage mécanique sur le côté du port optique de service.

4.1.- PRINCIPE DE FONCTIONNEMENT

Le CEM M-RS485 est un accessoire optionnel pour les compteurs d’énergie électrique du rail DIN de la gamme CEM. Le CEM M-RS485 dote les équipements CEM de communications RS-485 avec un protocole MODBUS. Une fois que l’équipement est couplé au compteur CEM (Voir « 3.2.- INSTALLATION ») el DEL LINK prend la couleur verte, pour avertir l’utilisateur que le lien est réalisé correctement. À partir de là, le nouvel ensemble de compteur CEM + CEM M-RS485, fonctionne comme un seul dispositif. Cet ensemble a le même fonctionnement que tout dispositif esclave standard d’un bus RS-485, répondant aux demandes de MODBUS du périphérique maître du bus

4.2.- INDICATEURS DEL

L’équipement dispose de trois DEL d’indication: POWER LINK COMS Figure 5: Indicateurs DEL du CEM M-RS485 DEL POWER, indique que l’équipement est alimenté DEL LINK, indique l’état de liaison avec un équipement CEM. (Tableau 3).

Manuel d’instructions CEM M-RS485Tableau 3: DEL LINK, code de couleurs DEL LINK Couleur État Rouge clignotant Équipement sans liaison Vert xe Équipement avec liaison DEL COMS, clignote avec chaque transmission qui est réalisée par le port RS-485.

4.3.- PORT DE COMMUNICATIONS OPTIQUE

L’équipement dispose d’un port de communications série optique, sur le côté droit, selon la norme UNE EN 62056-21 :2003, pour pouvoir être communiqué avec le reste des dispositifs de la famille CEM.

Le protocole MODBUS est un standard de communications dans l’industrie qui permet la connexion en réseau de multiples équipements, où il existe un maître et de multiples esclaves. Dans le cadre du protocole MODBUS le CEM M-RS485 utilise le mode RTU (Remote Terminal Unit). Dans le mode RTU, le début et la n de message sont détectés avec des silences d’un minimum de 3,5 caractères et la méthode de détection d’erreurs CRC de 16 bits, est utilisée. Les fonctions MODBUS mises en œuvre sur l’équipement sont : Fonction 03 et 04. Lecture des enregistrements. Fonction 10. Écriture d’enregistrements multiples. En raison du temps de communication entre le CEM M-RS485 et le module de mesure, le temps minimum entre les questions posées aux différents dispositifs connectés à un même bus ne doit pas être inférieur à 250 ms.

442- COMMANDES DE LECTURE

Le CEM M-RS485 supporte les fonctions de lecture type integer, fonctions : 0x03 et 0x04. Exemple: Lecture du numéro de série de l’équipement avec numéro de périphérique 01. Nous enverrons la trame Modbus suivante : Adresse Fonction Enregistrement initial Nº enregistrement CRC 01 04 2710 0002 CRC

CEM M-RS485 Manuel d’instructionsL’équipement nous répondra avec la trame suivante : Adresse Fonction Nbre Octets Nº de série CRC

01 04 04 XXXX XXXX CRC

Note : Les valeurs sont indiquées en hexadécimal. Le nombre d’enregistrements demandés devra être égal à la taille de la variable qui est demandée. La lecture de plusieurs adresses consécutives est possible, si la demande est réglée au format correct.

443- COMMANDES D’ÉCRITURE

Le CEM M-RS485 supporte les fonctions d’écriture type integer, fonction : 0x01. Exemple: Modier l’adresse Modbus du périphérique 01 à l’adresse 0x000A. Nous enverrons la trame Modbus suivante : Adresse Fonction Enregistrement initial Nº enregistrement Nbre d'octets Donnée CRC

01 10 03E8 0001 02 000A CRC

L’équipement nous répondra avec la trame suivante : Adresse Fonction Enregistrement initial Nº enregistrement CRC 01 10 03E8 0001 CRC Note : Les valeurs sont indiquées en hexadécimal. Le nombre d’enregistrements à écrire devra être égal à la taille de la variable à laquelle on accède. L’écriture de plusieurs adresses consécutives est possible, si la demande est réglée au format correct.

Manuel d’instructions

CEM M-RS485444- VARIABLES MODBUS

Toutes les adresses du plan MODBUS sont en Hexadécimal.

4.4.4.1.- Variables de Conguration

Pour ces variables, les fonctions de Lecture et Écriture sont mises en œuvre. Tableau 4:Variables Modbus de conguration CEM M-RS485. Description Adresse Taille Marge valable des données Valeur par défaut Adresse Modbus 0x03E8 16 bits 1 ... 254 1 Vitesse de transmission (Baudrate) 0x03E9 16 bits 0: 9600, 1:19200, 2: 38400 0: 9600 Conguration communications 0x03EA 16 bits 0: 8N1 ( 8 bits - Sans parité -1 bit arrêt) 1: 8E1 ( 8 bits - Parité paire -1 bit arrêt) 2: 8O1 ( 8 bits - Parité impaire -1 bit arrêt) 3: 8N2 ( 8 bits - Sans parité -2 bits arrêt) 4: 8E2 ( 8 bits - Parité paire -2 bits arrêt) 5: 8O2 ( 8 bits - Parité impaire -2 bits arrêt)

Type sortie d’impulsions 0x0080 16 bits 0: Énergie active, 1: Énergie réactive 0 Poids sortie d'impulsions 0x0081 16 bits Wh/impulsion 0 ... 99999 - Coût par kWh 0x00B0 32 bits 0.0000 ... 9999,9999 avec 4 décimales de résolution

0x00B2 32 bits 0.0000 ... 9.0000 avec 4 décimales de résolution

Note: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé au CEM M-RS485. Voir « 4.4.4.7.- Adresses disponibles par équipement » 4442- Énergies Pour ces variables, la fonction Lecture est mise en œuvre. Tableau 5:Variables Modbus : Énergies Description Adresse Taille Unités Valeurs totales Énergie active importée 0x0000 32 bits Wh Énergie active exportée 0x0002 32 bits Wh Énergie réactive Q1 0x0004 32 bits varh Énergie réactive Q2 0x0006 32 bits varh Énergie réactive Q3 0x0008 32 bits varh Énergie réactive Q4 0x000A 32 bits varh Valeurs partielles Énergie active importée partielle 0x0030 32 bits Wh Énergie active exportée partielle 0x0032 32 bits Wh Énergie réactive Q1 partielle 0x0034 32 bits varh Énergie réactive Q2 partielle 0x0036 32 bits varh Énergie réactive Q3 partielle 0x0038 32 bits varh Énergie réactive Q4 partielle 0x003A 32 bits varh Note: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé au CEM M-RS485. Voir « 4.4.4.7.- Adresses disponibles par équipement »

CEM M-RS485 Manuel d’instructions4443- Heures de fonctionnement, coût et KgCO

émis dans l’atmosphère Pour ces variables, la fonction Lecture est mise en œuvre. Tableau 6: Variables Modbus : Heures de fonctionnement, coûts et KgCO

Description Adresse Taille Unités Coût de la consommation partielle 0x00C0 32 bits - KgCO

émis dans l’atmosphère de la consommation partielle 0x00C2 32 bits - Heures de fonctionnement partiel en secondes 0x00C4 32 bits - Heures de fonctionnement total en secondes 0x00C6 32 bits - Note: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé au CEM M-RS485. Voir « 4.4.4.7.- Adresses disponibles par équipement » 4444- Valeurs instantanées Pour ces variables la fonction Lecture est mise en œuvre. Tableau 7: Variables Modbus : Valeurs instantanées Description Adresse Taille Unités Tension de la Phase 1 0x0732 32 bits V ( 1 decimal primaire) Tension de la Phase 2 0x0734 32 bits V ( 1 decimal primaire) Tension de la Phase 3 0x0736 32 bits V ( 1 decimal primaire) Courant de la Phase 1 0x0738 32 bits A ( 2 décimales primaires) Courant de la Phase 2 0x073A 32 bits A ( 2 décimales primaires) Courant de la Phase 3 0x073C 32 bits A( 2 décimales primaires) Cos φ de la Phase 1 0x073E 32 bits 2 décimales Cos φ de la Phase 2 0x0740 32 bits 2 décimales Cos φ de la Phase 3 0x0742 32 bits 2 décimales Puissance active de la Phase 1 0x0746 32 bits W Puissance active de la Phase 2 0x0748 32 bits W Potencia activa de la Fase 3 0x074A 32 bits W Puissance active totale 0x074C 32 bits W Puissance réactive de la Phase 1 0x074E 32 bits var Puissance réactive de la Phase 2 0x0750 32 bits var Puissance active de la Phase 3 0x0752 32 bits var Puissance réactive totale 0x0754 32 bits var Puissance apparente de la Phase 1 0x0756 32 bits VA Puissance apparente de la Phase 2 0x0758 32 bits VA Puissance apparente de la Phase 3 0x075A 32 bits VA Puissance apparente totale 0x075C 32 bits VA Note: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé au CEM M-RS485. Voir « 4.4.4.7.- Adresses disponibles par équipement »

Manuel d’instructions CEM M-RS4854445- Autres paramètres Pour ces variables la fonction Lecture est mise en œuvre. Tableau 8: Variables Modbus : Autres paramètres Description Adresse Taille Unités Modèle du compteur (1) 0xF010 6x16 bits 12 octets sous format ASCII Nº de série 0x2710 32 bits - Relations de transformation Primaire de tension 0x044C 32 bits V (1 décimale) Secondaire de tension 0x044E 32 bits V (1 décimale) Primaire de courant 0x0450 32 bits A (1 décimale) Secondaire de courant 0x0452 32 bits A (1 décimale) Version du micrologiciel du compteur Version micrologiciel majeur 0x0050 16 bits - Version micrologiciel mineur 0x0051 16 bits - Version micrologiciel révision 0x0052 16 bits - Version du micrologiciel du module de communications Version micrologiciel majeur 0x0578 16 bits - Version micrologiciel mineur 0x0579 16 bits - Version micrologiciel révision 0x057A 16 bits - Note: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé au CEM M-RS485. Voir «4.4.4.7.- Adresses disponibles par équipement» (1) Tableau de description du Modèle du compteur, Tableau 9 Tableau 9: Tableau de description du modèle du compteur Options C10 C20 C30 octets sous format ASCII Mode de connexion 2 ls

Précision Classe B active / Ne mesure pas la réactive

Classe B active / Classe 2.0 réac- tive

Tension de mesure 1x230

CEM M-RS485 Manuel d’instructionsTableau 9 (Suite) : Tableau de description du modèle du compteur Options C10 C20 C30 octets sous format ASCII Mesure de courant Shunt 10(60) A

Transformateur 5(10) A

Transformateur 5(6) A

Porte de service optique latéral

Expansion Sans entrées / sorties

Modèle Boîte pour montage sur rail DIN

Accumulation dans les deux sens

Caractéristiques ajoutées Sans caractéristiques spéciales

4446- Reset partiel des énergies Pour ces variables la fonction 0x05 est mise en œuvre. Tableau 10: Variables Modbus : Énergies Description Adresse Activation Reset partiel des énergies 0x0800 0xFF00 4427- Adresses disponibles par équipement Tableau 11: Variables Modbus : Adresses disponibles par équipement Adresse C10 C20 C30 Description 0x03E8

Type sortie d’impulsions 0x0081

Poids sortie d'impulsions 0x00B0

Énergie active importée 0x0002

Énergie active exportée 0x0004

Énergie réactive Q1 0x0006

Énergie réactive Q2 0x0008

Énergie réactive Q4 0x0030

Énergie active importée partielle

Manuel d’instructions CEM M-RS485Tableau 11 (Suite) : Adresses disponibles par équipement Adresse C10 C20 C30 Description 0x0032

Énergie active exportée partielle 0x0034

Énergie réactive Q1 partielle 0x0036

Énergie réactive Q2 partielle 0x0038

Énergie réactive Q3 partielle 0x003A

Énergie réactive Q4 partielle 0x00C0

Coût de la consommation partielle 0x00C2

KgCO2 émis dans l'atmosphère de la consommation partielle 0x00C4

Heures de fonctionnement partiel 0x00C6

Heures de fonctionnement total 0x0732

Courant de la Phase 1 0x073A

Courant de la Phase 3 0x073E

Puissance active de la Phase 3 0x074C

Puissance réactive de la Phase 1 0x0750

Puissance réactive de la Phase 2 0x0752

PPuissance réactive de la Phase 3 0x0754

Puissance réactive totale 0x0756

Puissance apparente de la Phase 1 0x0758

Modèle du compteur 0x2710

Primaire de tension 0x044E

Secondaire de tension 0x0450

Primaire de courant 0x0452

Secondaire de courant 0x0050

Version micrologiciel majeur 0x0051

Version micrologiciel mineur 0x0052

Version micrologiciel révision

CEM M-RS485 Manuel d’instructions5- CARACTÉRISTIQUES TECHNIQUES Alimentation Tension nominale 230V~ ± 20% Consommation maximale 4 VA Fréquence 50/60Hz sous une forme indistincte Isolement Tension alternative 4kV RMS 50Hz durant 1 minute Surimpulsion 12/50ms 0Ω impédance source 6kV à 60º et 240º avec polarisation positive et négative Mémoire Setup, événements, courbe de charge Mémoire non volatile type EEPROM Interface avec utilisateur DEL 3 DEL ( POWER - LINK- COMS) Communications RS-485 Protocole de communication Modbus Vitesse 9600, 19200, 38400 Bits de stop 1 Parité Sans Caractéristiques ambiantes Température de travail -25ºC ... +70ºC Température de stockage -35ºC ... +80ºC Humidité relative (sans condensation) 5 ... 95% Altitude maximale 2000 m Caractéristiques mécaniques Dimensions ( mm) Matériel ABS + Polycarbonate V0 Poids 115 gr Degré de protection IP 51 installé IP 40 dans la zone des bornes Normes Exigences de sécurité des équipements électriques de mesure, contrôle et utilisation en laboratoire Partie 1 : Conditions requises générales EN 61010-1: 2010 Compatibilité électromagnétique (CEM) Partie 6-2 : Normes généri- ques Immunité dans les environnements industriels EN 61000-6-2: 2005 Compatibilité électromagnétique (CEM) Partie 6-3 : Normes généri- ques Norme d’émissions dans des environnements résidentiels, com- merciaux et d’industrie légère EN 61000-6-3: 2007

• Aucun retour ne sera accepté et aucun équipement ne sera réparé s’il n’est pas accompagné d’un rapport indiquant le défaut observé ou les raisons du retour.

• La garantie est sans effet si l’équipement a subi un « mauvais usage » ou si les instructions de stockage, installation ou maintenance de ce manuel, n’ont pas été suivies. Le « mauvais usage » est dé ni comme toute situation d’utilisation ou de stockage contraire au Code Électrique National ou qui dépas- serait les limites indiquées dans la section des caractéristiques techniques et environnementales de ce manuel.

• CIRCUTOR décline toute responsabilité pour les possibles dommages, dans l’équipement ou dans d’autres parties des installations et ne couvrira pas les possibles pénalisations dérivées d’une possible panne, mauvaise installation ou « mauvais usage » de l’équipement. En conséquence, la présente garantie n’est pas applicable aux pannes produites dans les cas suivants : - Pour surtensions et/ou perturbations électriques dans l’alimentation. - Pour dégâts d’eau, si le produit n’a pas la classi cation IP appropriée. - Pour manque d’aération et/ou températures excessives. - Pour une installation incorrecte et/ou manque de maintenance. - Si l’acquéreur répare ou modi e le matériel sans autorisation du fabricant. CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie. Dans le cas d’un doute quelconque sur le fonctionnement ou de panne de l’équipement, con- tactez le Service d’assistance technique de CIRCUTOR, SA Service d’assistance technique Vial Sant Jordi, s/n, 08232 - Viladecavalls (Barcelone) Tél. : [phone] (Espagne) / [phone] (hors d’Espagne) E-mail : [e-mail] L’équipement n’a besoin d’aucun type de maintenance.
