CEM-M-ETH - Compteur électrique CIRCUTOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Compteur électrique
Mesure de l'énergie	Énergie active, réactive et apparente
Communication	Ethernet (CEM-M-ETH)
Tension nominale	230V / 400V
Courant nominal	10A à 100A
Précision	Classe 1 (selon IEC 62053-21)
Affichage	Écran LCD
Utilisation	Surveillance de la consommation électrique dans les installations industrielles et commerciales
Installation	Montage sur rail DIN
Maintenance	Vérification périodique recommandée, nettoyage de l'appareil
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Garantie	2 ans
Informations supplémentaires	Compatible avec les systèmes de gestion d'énergie

FOIRE AUX QUESTIONS - CEM-M-ETH CIRCUTOR

Comment réinitialiser le compteur CIRCUTOR CEM-M-ETH?

Pour réinitialiser le compteur, appuyez sur le bouton de réinitialisation situé sur le panneau avant pendant au moins 5 secondes. Cela remettra à zéro les valeurs affichées.

Pourquoi le compteur n'affiche-t-il pas de données?

Vérifiez d'abord que le compteur est correctement alimenté et que les connexions électriques sont sécurisées. Si le problème persiste, il pourrait y avoir un problème de configuration ou de capteur.

Comment connecter le CIRCUTOR CEM-M-ETH à mon réseau Ethernet?

Pour connecter le compteur à votre réseau, utilisez un câble Ethernet. Branchez une extrémité dans le port réseau du compteur et l'autre dans votre routeur. Assurez-vous que les paramètres IP sont correctement configurés.

Quelles sont les spécifications techniques du CIRCUTOR CEM-M-ETH?

Le CIRCUTOR CEM-M-ETH mesure la tension, le courant, la puissance active et réactive, ainsi que l'énergie consommée. Il est compatible avec les réseaux 50/60 Hz et peut gérer des tensions allant jusqu'à 600 V.

Comment mettre à jour le firmware du CIRCUTOR CEM-M-ETH?

Téléchargez la dernière version du firmware depuis le site officiel de CIRCUTOR. Ensuite, utilisez l'outil de mise à jour fourni dans le logiciel pour installer la nouvelle version sur le compteur.

Le compteur indique une erreur, que dois-je faire?

Notez le code d'erreur affiché sur le compteur. Consultez le manuel d'utilisation pour des instructions spécifiques sur chaque code d'erreur. Si nécessaire, contactez le support technique de CIRCUTOR.

Comment calibrer le CIRCUTOR CEM-M-ETH?

La calibration doit être effectuée par un technicien qualifié. Contactez le service client de CIRCUTOR pour obtenir des instructions sur la calibration ou pour trouver un service agréé.

Est-ce que le CIRCUTOR CEM-M-ETH est compatible avec des systèmes de gestion d'énergie?

Oui, le CIRCUTOR CEM-M-ETH est conçu pour être intégré à des systèmes de gestion d'énergie et peut envoyer des données via Ethernet pour une surveillance à distance.

Quelle est la durée de garantie du CIRCUTOR CEM-M-ETH?

Le CIRCUTOR CEM-M-ETH est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour bénéficier de la garantie.

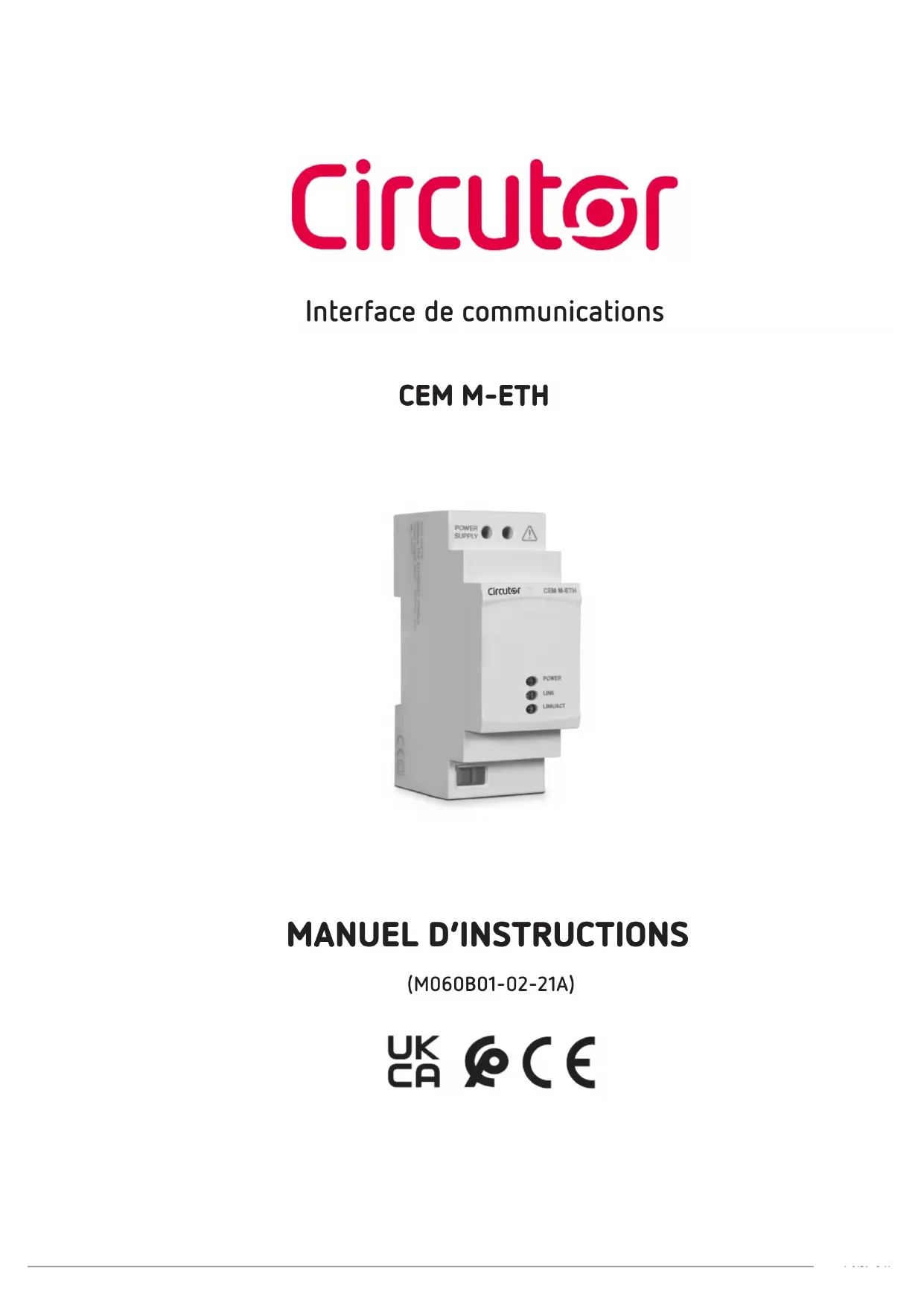

MODE D'EMPLOI CEM-M-ETH CIRCUTOR

CIRCUTOR,SA, recommande d’utiliser les câbles et les accessoires originaux livrés avec l’équipement. CIRCUTOR, SA, se réserve le droit de réaliser des modifications, sans préavis, du dispositif ou des spé- cifications de l’équipement, exposées dans le présent manuel d’instructions. CIRCUTOR, SA, met à la disposition de ses clients, les dernières versions des spécifications des dis- positifs et les manuels les plus actualisés sur son site web. www.circutor.com DANGER Indique l’avertissement d’un risque dont peuvent être dérivés des dommages person- nels ou matériels. ATTENTION Indique qu’il faut prêter une attention spéciale au point indiqué. Suivez les avertissements montrés dans le présent manuel, à travers les symboles qui sont montrés ci-après. Si vous devez manipuler l’équipement pour votre installation, mise en marche ou maintenance, prenez en compte que: Une manipulation ou une installation incorrecte de l’équipement peut occasionner des dommages, tant personnels que matériels. En particulier, la manipulation sous tension peut produire la mort ou des blessures graves par électrocution au personnel qui le manipule. Une installation ou maintenance défectueuse comporte en outre un risque d’incendie. Lisez attentivement le manuel avant de raccorder l’équipement. Suivez toutes les instructions d’instal- lation et de maintenance de l’équipement, tout au long de la vie de ce dernier. En particulier, respectez les normes d’installation indiquées dans le Code Électrique National. ATTENTION Consulter le manuel d’instructions avant d’utiliser l’équipement Dans le présent manuel, si les instructions précédées de ce symbole ne sont pas respectées ou réalisées correcte- ment, elles peuvent occasionner des dommages personnels ou endommager l’équipement et/ou les installations. CIRCUTOR, SA, se réserve le droit de modifier les caractéristiques ou le manuel du produit, sans préavis.

Manuel d'instructions

Manuel d'instructions

À la réception de l’équipement, veuillez vérifier les points suivants : a) L’équipement correspond aux spécifications de votre commande. b) L’équipement n’a pas subi de dommages durant le transport. c) Réalisez une inspection visuelle externe de l’équipement avant de le connecter. d) Vérifiez qu’il est bien équipé de : - Un guide d'installation. Si vous observez un problème quelconque de réception, contactez immédiatement le transporteur et/ou le service après-vente de CIRCUTOR

2.- DESCRIPTION DU PRODUIT

Le CEM M-ETH est une interface optico-électrique pour convertir le port optique de service de tout équipement de la famille CEM un port Ethernet avec protocole MODBUS/TCP. L’équipement dispose de: - 3 DEL d'indication: POWER, LINK et LINK/ACT. L’équipement, avec un rail DIN à deux passages, est placé sur la gauche de tout équipement de la fa- mille CEM.

Pour l’utilisation sûre de l’équipement, il est fondamental que les personnes qui le ma- nipulent suivent les mesures de sécurité stipulées dans les réglementations du pays où il est utilisé, en faisant usage de l’équipement de production individuelle nécessaire et en prenant en compte les différents avertissements indiqués dans ce manuel d’instruc- tions. L'installation de l'équipement CEM M-ETH être réalisée par du personnel agréé et qualifié. Avant de manipuler, modifier les connexions ou remplacer l’équipement, il faut retirer l’alimentation. Manipuler l’équipement alors qu’il est connecté est dangereux pour les personnes. Il est fondamental de maintenir les câbles en parfait état pour éliminer tous accidents ou dommages à des personnes ou à des installations. Le fabricant de l’équipement ne se rend pas responsable de tous dommages qui se produiraient dans le cas où l’utilisateur ou l’installateur n’aurait pas respecté les avertissements et/ou les recommanda- tions indiquées dans ce manuel, ni de dommages dérivés de l’utilisation de produits ou d’accessoires non originaux ou d’autres marques. Dans le cas de détecter une anomalie ou une panne sur l’équipement, il ne faut réaliser aucune mesure avec ce dernier. Vérifier l’ambiance dans laquelle nous nous trouvons avant de commencer une mesure. Ne pas réaliser de mesures dans des ambiances dangereuses ou explosives. Avant d’effectuer toute opération de maintenance, réparation ou manipulation de l’une quelconque des connexions de l’équipement, il faut déconnecter l’appareil de toute source d’alimentation tant de la propre alimentation de l’équipement que de la mesure. Lorsque vous suspectez un mauvais fonctionnement de l’équipement, contactez le ser- vice après-vente.

Manuel d'instructions

Sur la partie latérale de l'équipement sont situées toutes les indications conformes à ce qui est établi dans la norme CEI 62052-11. L’installation de l’équipement est réalisée sur rail DIN. Avant de raccorder l'équipement, il faut le coupler à un compteur CEM comme montré sur les Figure 1 et Figure 2. Figure 1: Couplage du CEM M-ETH à un compteur CEM Figure 2: CEM M-ETH et CEM couplés Avec l’équipement connecté, les bornes, l’ouverture de capots ou l’élimination d’élé- ments peut donner accès aux parties dangereuses au toucher. L’équipement ne doit pas être utilisé avant que son installation ne soit complètement terminée.

CEM M-ETH Manuel d'instructionsL’équipement doit être connecté à un circuit d’alimentation protégé avec des fusibles type gl (IEC 269) ou type M, compris entre 0,5 et 2 A. Il faudra prévoir un interrupteur magnétothermique ou un dispo- sitif équivalent pour déconnecter l’équipement du réseau d’alimentation. L'interrupteur différentiel ou dispositif équivalent doit être situé à une proximité immédiate de l'équi- pement et il doit être facilement accessible. Le circuit d'alimentation peut être connecté avec un câble d'une section de jusqu'à 2,5mm

La température de travail de l’équipement est de -25 ºC à +70 ºC, il faut utiliser des câbles de connexion adaptés à cette température.

33- BORNES DE L’ÉQUIPEMENT

Tableau 2:Liste des bornes du CEM M-ETH Bornes de l’équipement 1 : Alimentation auxiliaire. 2: Alimentation auxiliaire. 3: Ethernet

Manuel d'instructions

La connexion entre le CEM M-ETH et le réseau Ethernet doit être réalisée par du câble à paire torsadée (100Base-TX : 100Mbit/s sur deux paires de fils Catégorie 5 ou supérieure). La longueur de segment pour les câbles 100Base-T, 10BaseT et 1000Base-T est limitée à 100 m.

CEM M-ETH Manuel d'instructions4.- FONCTIONNEMENT Le CEM M-ETH est conçu pour pouvoir être employé comme port Ethernet de tout dispositif de la fa- mille CEM, moyennant le couplage mécanique sur le côté du port optique de service.

41- PRINCIPE DE FONCTIONNEMENT

Le CEM M-ETH est un accessoire optionnel pour les compteurs d'énergie électrique du rail DIN de la gamme CEM. Le CEM M-ETH dote les équipements CEM de communications Ethernet avec un protocole MODBUS/ TCP. Une fois que l'équipement est couplé au compteur CEM (Voir « 3.2.- INSTALLATION ») le DEL LINK prend la couleur verte, pour avertir l'utilisateur que le lien est réalisé correctement. À partir de là, le nouvel ensemble de compteur CEM + CEM M-ETH, fonctionne comme un seul dispositif.

L'équipement dispose de trois DEL d'indication : POWER LINK LINK / ACT Figure 5:Indicateurs DEL du CEM M-ETH DEL POWER, indique que l'équipement est alimenté DEL LINK, indique l'état de liaison avec un équipement CEM. (Tableau 3)

Manuel d'instructions

CEM M-ETHPENDIENTE VALIDACIÓN

Tableau 3:DEL LINK, code de couleurs DEL LINK Couleur État Rouge clignotant Équipement sans liaison Vert fixe Équipement avec liaison DEL LINK/ACT, indique l'état de la connexion Ethernet, Tableau 4. Tableau 4: DEL LINK/ACT

Couleur État Allumé Connexion Ethernet Éteint Sans connexion Ethernet Clignotement Activité sur le port

43- PORT DE COMMUNICATIONS OPTIQUE

L'équipement dispose d'un port de communications série optique, sur le côté droit, selon la norme UNE EN 62056-21 :2003, pour pouvoir être communiqué avec le reste des dispositifs de la famille CEM.

Le protocole MODBUS/TCP est le protocole MODBUS RTU avec une interface TCP qui évolue sur Ethernet. MODBUS/TCP utilise TCP/IP et Ethernet pour gérer les données de tous les messages MODBUS entre dispositifs compatibles. Le protocole MODBUS/TCP incruste une trame de données MODBUS standard dans une trame TCP, sans le checksum de Modbus, comme on peut l'observer sur le schéma de la Figure 6 Figure 6: Construction d'une trame de données MODBUS/TCP

CEM M-ETH Manuel d'instructionsSur le Tableau 5 nous pouvons voir le format de la trame MODBUS/TCP. Tableau 5: Format de la trame MODBUS/TCP Nom Longueur Fonction Identificateur de transaction 2 Pour la synchronisation entre les messages entre serveur et client. Identificateur de protocole 2 Valeur 0 pour MODBUS/TCP Longueur de champ 2 Nombre d'octets restant dans la trame Identificateur de l'unité 1 Nom de périphérique Code de fonction 1 Numéro de fonction Modbus Octets de données n Données de réponse ou commande Les fonctions MODBUS mises en œuvre sur l'équipement sont: Fonction 03 et 04. Lecture des enregistrements. Fonction 10. Écriture d'enregistrements multiples.

442- VARIABLES MODBUS

Toutes les adresses du plan MODBUS sont en Hexadécimal. 4421- Variables de Configuration Pour ces variables, les fonctions de Lecture et Écriture sont mises en œuvre. Tableau 6: Variables Modbus de configuration CEM M-ETH Description Adresse Taille Marge valable des données Valeur par défaut Type sortie d'impulsions 0x0080 16 bits 0: Énergie active, 1: Énergie réactive 0 Poids sortie d'impulsions 0x0081 16 bits Wh/impulsion 0 ... 99999 - Coût par kWh 0x00B0 32 bits 0.0000 ... 9999.9999 avec 4 décimales de résolution

0x00B2 32 bits 0.0000 ... 9.0000 avec 4 décimales de résolu- tion

Note: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé au CEM M-ETH. Voir « 4.4.2.7.- Adresses disponibles par équipement »

Manuel d'instructions

CEM M-ETHPENDIENTE VALIDACIÓN

4422- Énergies Pour ces variables la fonction Lecture est mise en œuvre. Tableau 7: Variables Modbus : Énergies Description Adresse Taille Unités Valeurs totales Énergie active importée 0x0000 32 bits Wh Énergie active exportée 0x0002 32 bits Wh Énergie réactive Q1 0x0004 32 bits varh Énergie réactive Q2 0x0006 32 bits varh Énergie réactive Q3 0x0008 32 bits varh Énergie réactive Q4 0x000A 32 bits varh Valeurs partielles Énergie active importée partielle 0x0030 32 bits Wh Énergie active exportée partielle 0x0032 32 bits Wh Énergie réactive Q1 partielle 0x0034 32 bits varh Énergie réactive Q2 partielle 0x0036 32 bits varh Énergie réactive Q3 partielle 0x0038 32 bits varh Énergie réactive Q4 partielle 0x003A 32 bits varh Note: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé auCEM M-ETH. Voir « 4.4.2.7.- Adresses disponibles par équipement » 4423- Heures de fonctionnement, coût et KgCO

émis dans l'atmosphère Pour ces variables la fonction Lecture est mise en œuvre. Tableau 8: Variables Modbus : Heures de fonctionnement, coûts et KgCO

Description Adresse Taille Unités Coût de la consommation partielle 0x00C0 32 bits - KgCO2 émis dans l'atmosphère de la consommation partielle 0x00C2 32 bits - Heures de fonctionnement partiel 0x00C4 32 bits ( 1 décimale) Heures de fonctionnement total 0x00C6 32 bits ( 1 décimale) Note: Certaines variables MODBUS ne pas être disponibles en fonction du compteur CEM couplé au CEM M-ETH. Voir « 4.4.2.7.- Adresses disponibles par équipement » 4424- Valeurs instantanées Pour ces variables la fonction Lecture est mise en œuvre. Tableau 9: Variables Modbus : Valeurs instantanées Description Adresse Taille Unités Tension de la Phase 1 0x0732 32 bits V (1 décimale primaire) Tension de la Phase 2 0x0734 32 bits V (1 décimale primaire) Tension de la Phase 3 0x0736 32 bits V (1 décimale primaire) Courant de la Phase 1 0x0738 32 bits A (2 décimales primaire) Courant de la Phase 2 0x073A 32 bits A (2 décimales primaire) Courant de la Phase 3 0x073C 32 bits A (2 décimales primaire) Cos Φ de la Phase 1 0x073E 32 bits 2 décimales Cos φ de la Phase 2 0x0740 32 bits 2 décimales

CEM M-ETH Manuel d'instructionsTableau 9 (Continuation): Variables Modbus : Valeurs instantanées Description Adresse Taille Unités Cos φ de la Phase 3 0x0742 32 bits 2 décimales Puissance active de la Phase 1 0x0746 32 bits W Puissance active de la Phase 2 0x0748 32 bits W Puissance active de la Phase 3 0x074A 32 bits W Puissance active totale 0x074C 32 bits W Puissance réactive de la Phase 1 0x074E 32 bits var Puissance réactive de la Phase 2 0x0750 32 bits var Puissance réactive de la Phase 3 0x0752 32 bits var Puissance réactive totale 0x0754 32 bits var Puissance apparente de la Phase 1 0x0756 32 bits VA Puissance apparente de la Phase 2 0x0758 32 bits VA Puissance apparente de la Phase 3 0x075A 32 bits VA Puissance apparente totale 0x075C 32 bits VA Nota: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé au CEM M-ETH. Voir « 4.4.2.7.- Adresses disponibles par équipement » 4425- Autres paramètres Pour ces variables la fonction Lecture est mise en œuvre. Tableau 10: Variables Modbus : Autres paramètres Description Adresse Taille Unités Modèle du compteur (1) 0xF010 6x16 bits 12 octets sous format ASCII Nº de série 0x2710 32 bits - Relations de transformation Primaire de tension 0x044C 32 bits V (1 décimale) Secondaire de tension 0x044E 32 bits V (1 décimale) Primaire de courant 0x0450 32 bits A (1 décimale) Secondaire de courant 0x0452 32 bits A (1 décimale) Version du micrologiciel du compteur Version micrologiciel majeur 0x0050 16 bits - Version micrologiciel mineur 0x0051 16 bits - Version micrologiciel révision 0x0052 16 bits - Version du micrologiciel du module de communications Version micrologiciel majeur 0x0578 16 bits - Version micrologiciel mineur 0x0579 16 bits - Version micrologiciel révision 0x057A 16 bits - Nota: Certaines variables MODBUS peuvent ne pas être disponibles en fonction du compteur CEM couplé au CEM M-ETH. Voir « 4.4.2.7.- Adresses disponibles par équipement » (1) Tableau de description du Modèle du compteur, Tableau 11.

Manuel d'instructions

CEM M-ETHPENDIENTE VALIDACIÓN

Tableau 11: Tableau de description du modèle du compteur Options C10 C20 C30 octets sous format ASCII Mode de connexion 2 fils

Précision Classe B active / Ne mesure pas la réactive

Classe B active / Classe 2.0 réactive

Tension de mesure 1x230

Transformateur 5(10) A

Transformateur 5(6) A

Port de service optique latéral

Expansion Sans entrées / sorties

Modèle Boîte pour montage sur rail DIN

Accumulation dans les deux sens

Caractéristiques ajoutées Sans caractéristiques spéciales

4426- Reset partiel des énergies Pour ces variables la fonction 0x05 est mise en œuvre. Tableau 12: Variables Modbus : Énergies Description Adresse Activation Reset partiel des énergies 0x0800 0xFF00

CEM M-ETH Manuel d'instructions4427- Adresses disponibles par équipement Tableau 13:Modbus: Adresses disponibles par équipement Adresse C10 C20 C30 Description 0x03E8

Type sortie d'impulsions 0x0081

Poids sortie d'impulsions 0x00B0

Énergie active importée 0x0002

Énergie active exportée 0x0004

Énergie réactive Q1 0x0006

Énergie réactive Q2 0x0008

Énergie réactive Q4 0x0030

Énergie active importée partielle 0x0032

Énergie active exportée partielle 0x0034

Énergie réactive Q1 partielle 0x0036

Énergie réactive Q2 partielle 0x0038

Énergie réactive Q3 partielle 0x003A

Énergie réactive Q4 partielle 0x00C0

Coût de la consommation partielle 0x00C2

émis dans l'atmosphère de la consommation par- tielle 0x00C4

Heures de fonctionnement partiel 0x00C6

Heures de fonctionnement total 0x0732

Courant de la Phase 1 0x073A

Courant de la Phase 3 0x073E

Puissance active de la Phase 3 0x074C

Puissance réactive de la Phase 1 0x0750

Puissance réactive de la Phase 2 0x0752

Puissance réactive de la Phase 3 0x0754

Puissance réactive totale 0x0756

Puissance apparente de la Phase 1 0x0758

Puissance apparente de la Phase 2

Manuel d'instructions

CEM M-ETHPENDIENTE VALIDACIÓN

Tableau 13 (Continuation): Adresses disponibles par équipement Adresse C10 C20 C30 Description 0x075A

Modèle du compteur 0x2710

Primaire de tension 0x044E

Secondaire de tension 0x0450

Primaire de courant 0x0452

Secondaire de courant 0x0050

Version micrologiciel majeur 0x0051

Version micrologiciel mineur 0x0052

Version micrologiciel révision

CEM M-ETH Manuel d'instructions5.- CARACTÉRISTIQUES TECHNIQUES Alimentation Tension nominale 230 V ~ ± 20% Consommation maximale 4 VA Fréquence 50/60Hz sous une forme indistincte Catégorie de l’installation CAT III 300V Isolement Tension alternative 4kV RMS 50Hz durant 1 minute Surimpulsion 12/50ms 0Ω impédance source 6kV à 60º et 240º avec polarisation positive et négative Mémoire Setup, événements, courbe de charge Mémoire non volatile type EEPROM Interface avec utilisateur DEL 3 DEL ( POWER - LINK- LINK/ACT) Communications Protocole de communication Modbus/TCP Caractéristiques ambiantes Température de travail -25ºC ... +70ºC Température de stockage -35ºC ... +80ºC Humidité relative (sans condensation) 5 ... 95% Altitude maximale 2000 m Caractéristiques mécaniques Dimensions (mm) Figure 7 Matériel ABS + Polycarbonate V0 Poids 115 gr Degré de protection IP 51 installé IP 40 dans la zone des bornes Normes Exigences de sécurité des équipements électriques de mesure, contrôle et utili- sation en laboratoire Partie 1 : Conditions requises générales EN 61010-1: 2010 Compatibilité électromagnétique (CEM) Partie 6-2 : Normes génériques Immu- nité dans les environnements industriels EN 61000-6-2: 2005 Compatibilité électromagnétique (CEM) Partie 6-3 : Normes génériques Norme d'émissions dans des environnements résidentiels, commerciaux et d'industrie légère EN 61000-6-3: 2007

Manuel d'instructions

• Aucun retour ne sera accepté et aucun équipement ne sera réparé s’il n’est pas ac- compagné d’un rapport indiquant le défaut observé ou les raisons du retour.

• La garantie est sans effet si l’équipement a subi un « mauvais usage » ou si les ins- tructions de stockage, installation ou maintenance de ce manuel, n’ont pas été suivies. Le « mauvais usage » est défini comme toute situation d’utilisation ou de stockage contraire au Code Électrique National ou qui dépasserait les limites indiquées dans la section des caractéristiques techniques et environnementales de ce manuel.

• CIRCUTOR décline toute responsabilité pour les possibles dommages, dans l’équipe- ment ou dans d’autres parties des installations et ne couvrira pas les possibles pénali- sations dérivées d’une possible panne, mauvaise installation ou « mauvais usage » de l’équipement. En conséquence, la présente garantie n’est pas applicable aux pannes produites dans les cas suivants : - Pour surtensions et/ou perturbations électriques dans l’alimentation. - Pour dégâts d’eau, si le produit n’a pas la classification IP appropriée. - Pour manque d’aération et/ou températures excessives. - Pour une installation incorrecte et/ou manque de maintenance. - Si l’acquéreur répare ou modifie le matériel sans autorisation du fabricant. CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie. Dans le cas d’un doute quelconque sur le fonctionnement ou de panne de l’équipement, contactez le Service d’assistance technique de CIRCUTOR, SA Service d’assistance technique Vial Sant Jordi, s/n, 08232 - Viladecavalls (Barcelone) Tél. : [phone] (Espagne) / [phone] (hors d’Espagne) E-mail : [e-mail] L'équipement n'a besoin d'aucun type de maintenance.

Manuel d'instructions

CEM M-ETH Manuel d'instructions23 Manuel d'instructions
