JT-UM120 - Multimètre Joy-It - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique USB
Marque	Joy-It
Modèle	JT-UM120
Dimensions	82 x 42 x 13 mm
Écran	Écran couleur IPS 2,0", 320 x 240 pixels
Plage de tension	4 - 28 V
Précision tension	± 0,02% + 2 chiffres
Plage de courant	0 - 7 A
Précision courant	± 0,05% + 2 chiffres
Plage de puissance	0 - 120 W
Plage de capacité	0 - 9999,99 Ah
Plage de résistance de câble	0 - 9999,99 Ω
Protocoles pris en charge	QC2.0, QC3.0, Huawei FCP/SCP, Samsung AFC, PD2.0, PD3.0, VOOC/WARP, SuperVOOC 1.0/2.0, MTK-PE, Apple 2.4A
Ports USB entrée	USB A, USB-C, Micro-USB
Ports USB sortie	USB A, USB-C
Interface PC	Micro-USB
Rotation automatique de l'écran	Oui, selon l'orientation
Fonctions supplémentaires	Analyse logicielle PC, déclencheur de charge rapide, mesure de résistance de câble, affichage graphique en temps réel
Alimentation	Par le port USB (bus-powered)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Utiliser uniquement avec des câbles et chargeurs compatibles. Ne pas dépasser 28 V ou 7 A.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de panne, contacter le service après-vente.
Numéro d'article	JT-UM120
EAN	4250236825939

FOIRE AUX QUESTIONS - JT-UM120 Joy-It

Comment mesurer la tension avec le JT-UM120 ?

Branchez le JT-UM120 en série sur le câble USB entre le chargeur et l'appareil. La tension s'affiche automatiquement sur l'écran. Utilisez les boutons pour naviguer entre les modes d'affichage.

Quels protocoles de charge rapide sont supportés ?

Le JT-UM120 supporte QC2.0, QC3.0, Huawei FCP/SCP, Samsung AFC, PD2.0, PD3.0, VOOC/WARP, SuperVOOC 1.0 et 2.0, MTK-PE et Apple 2.4A.

Comment mesurer la capacité d'une batterie ?

Branchez le multimètre en série avec la batterie et une charge. L'appareil enregistre la capacité cumulée (Ah) dans le mode de mesure dédié. Vous pouvez également utiliser le logiciel PC pour un suivi détaillé.

Puis-je utiliser le JT-UM120 avec un ordinateur ?

Oui, via le port Micro-USB. Connectez-le à un PC et utilisez le logiciel fourni pour analyser les données en temps réel, générer des graphiques et exporter les mesures.

Comment réinitialiser le compteur de capacité ?

Appuyez longuement sur le bouton 'Mode' (ou le bouton de réinitialisation) pour remettre à zéro les valeurs de capacité et d'énergie. Consultez le manuel pour la combinaison exacte.

Quelle est la précision des mesures ?

La précision est de ±0,02% + 2 chiffres pour la tension, ±0,05% + 2 chiffres pour le courant et la puissance. Cela offre une grande fiabilité pour les tests.

Le JT-UM120 peut-il mesurer la résistance des câbles ?

Oui, il dispose d'une fonction spécifique pour mesurer la résistance des câbles USB, avec une plage de 0 à 9999,99 Ω et une résolution de 0,0001 Ω.

Comment changer la langue de l'interface ?

L'appareil est disponible en allemand et en anglais. Pour changer la langue, accédez au menu des paramètres via les boutons et sélectionnez la langue souhaitée.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le multimètre est correctement branché sur une source USB active. Essayez un autre port ou câble. Si rien ne s'affiche, contactez le support Joy-It.

Le JT-UM120 est-il compatible avec USB-C PD ?

Oui, il supporte les protocoles PD2.0 et PD3.0 via le port USB-C, permettant de mesurer et déclencher des profils de charge jusqu'à 28 V.

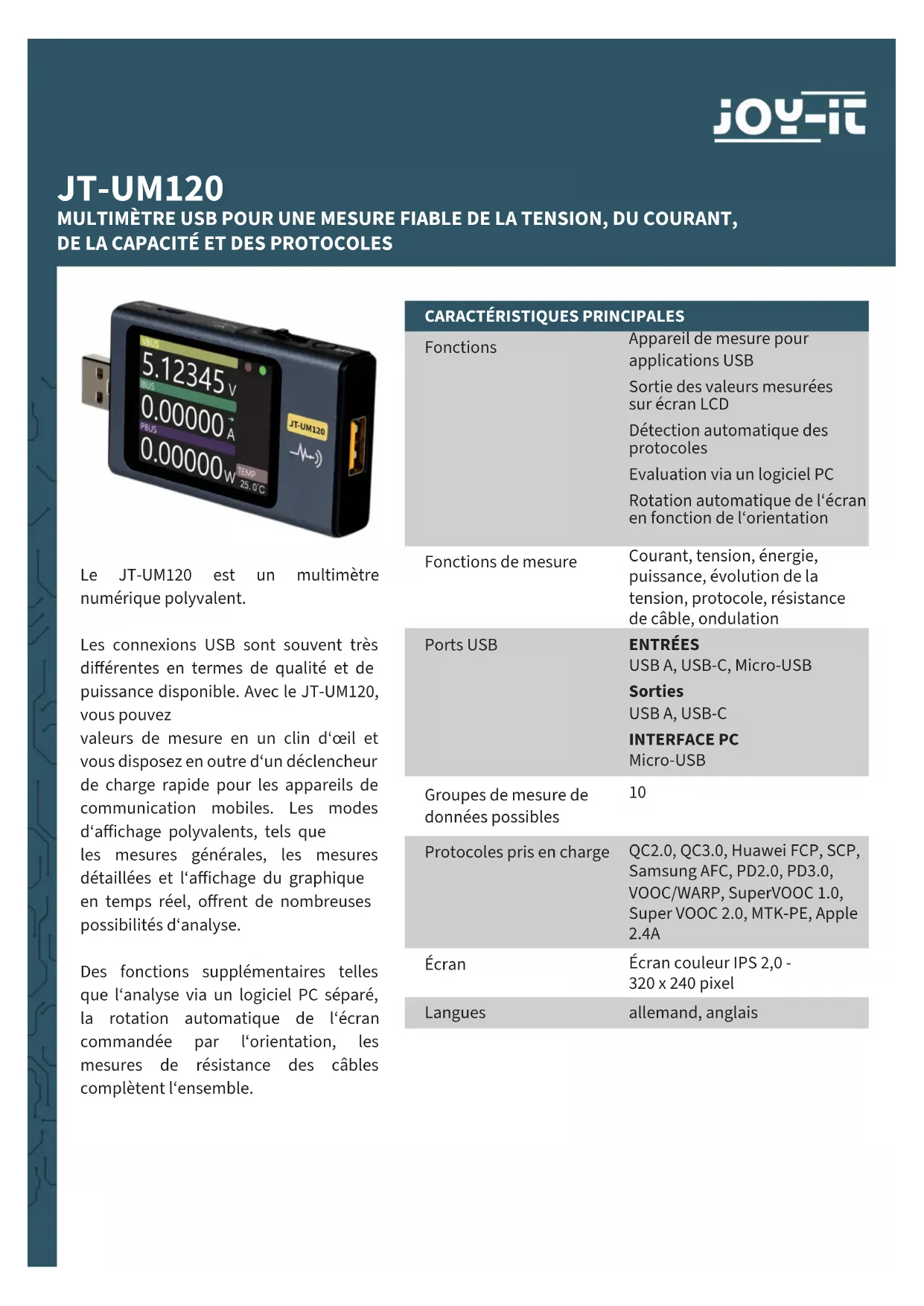

MODE D'EMPLOI JT-UM120 Joy-It

Le JT-UM120 est un multimètre numérique polyvalent.

Les connexions USB sont souvent très différentes en termes de qualité et de puissance disponible. Avec le JT-UM120, vous pouvez

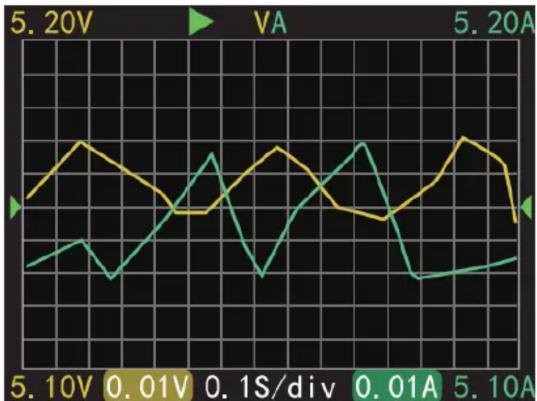

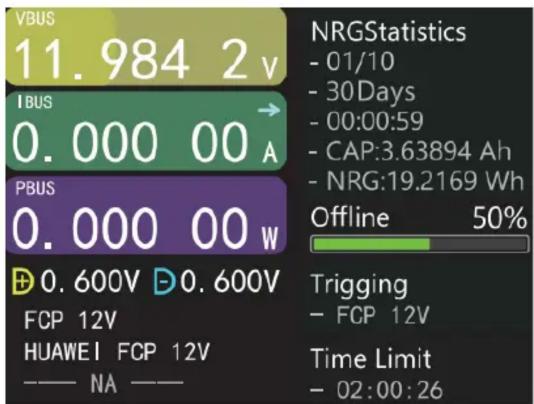

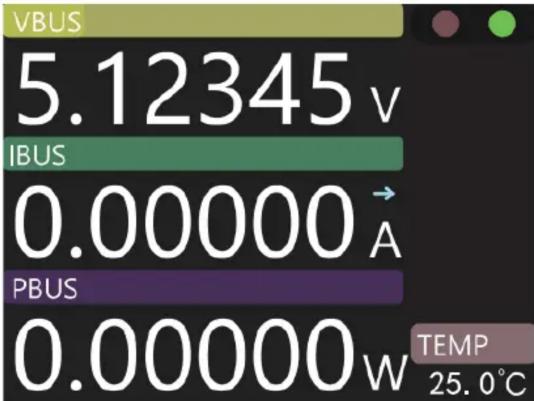

valeurs de mesure en un clin d'œil et vous disposez en outre d'un déclencheur de charge rapide pour les appareils de communication mobiles. Les modes d'affichage polyvalents, tels que les mesures générales, les mesures détaillées et l'affichage du graphique en temps réel, offrent de nombreuses possibilités d'analyse.

Des fonctions supplémentaires telles que l'analyse via un logiciel PC séparé, la rotation automatique de l'écran commandée par l'orientation, les mesures de résistance des câbles complètent l'ensemble.

CARACTÉRISTIQUES PRINCIPALES

Fonctions	Appareil de mesure pour applications USBSortie des valeurs mesurées sur écran LCDDétection automatique des protocolesEvaluation via un logiciel PCRotation automatique de l’écran en fonction de l’orientation
Fonctions de mesure	Courant, tension, énergie, puissance, évolution de la tension, protocole, résistance de câble, ondulation
Ports USB	ENTRÉESUSB A, USB-C, Micro-USBSortiesUSB A, USB-CINTERFACE PCMicro-USB
Groupes de mesure de données possibles	10
Protocoles pris en charge	QC2.0, QC3.0, Huawei FCP, SCP, Samsung AFC, PD2.0, PD3.0, VOOC/WARP, SuperVOOC 1.0, Super VOOC 2.0, MTK-PE, Apple 2.4A
Écran	Écran couleur IPS 2,0 - 320 x 240 pixel
Langues	allemand, anglais

Paramètres de tension	Plage de mesure: 4 - 28 VRésolution: 0,00001 VPrécision: ± 0,02% + 2 Chiffres
Paramètres de courant	Plage de mesure: 0 - 7 ARésolution : 0,00001 APrécision: ± 0,05% + 2 Chiffres
Paramètres de performance	Plage de mesure: 0 - 120 WRésolution: 0,00001 WPrécision: ± 0,05% + 2 Chiffres
Paramètres de résistance interne équivalente à la charge	Plage de mesure: 0 - 9999,9 ΩRésolution : 0,0001 ΩPrécision: ± 0,05% + 2 Chiffres
Paramètres de capacité	Plage de mesure: 0 - 9999,99 AhRésolution: 0,00001 Ah
Paramètres de consommation d’énergie	Plage de mesure: 0 - 9999,99 WhRésolution: 0,00001 Wh
Paramètres de résistance du câble	Plage de mesure: 0 - 9999,99 ΩRésolution: 0,0001 Ω

PLUS D'INFORMATIONS

Dimensions	82 x 42 x 13 mm
Numéro d'article	JT-UM120
Contenu de la livraison	JT-UM120
Numéro de tarif douanier	8473302000
EAN	4250236825939
