GA2701S - Moniteur COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD 27"
Taille de l'écran	27 pouces (68,6 cm)
Résolution native	1920 x 1080 (Full HD)
Luminosité	250 cd/m² (typique)
Contraste	1000:1 (typique)
Temps de réponse	1 ms MPRT (avec clarté de mouvement activée)
Angle de vue	178° horizontal / 178° vertical
Couleurs affichables	16,7 millions
Fréquence de rafraîchissement max	75 Hz (VGA) / 100 Hz (HDMI)
Connecteurs d'entrée	D-Sub x1, HDMI x1, entrée audio (optionnel), prise casque x1
Haut-parleurs intégrés	2 W x 2 (optionnel)
Alimentation	100-240 V ~ 50/60 Hz
Consommation électrique (allumé)	18 W (typique)
Consommation électrique (veille)	≤ 0,5 W
Dimensions avec base (L x H x P)	612,1 x 456,8 x 225 mm
Dimensions sans base (L x H x P)	612,1 x 363 x 54,1 mm
Poids net avec base	3,85 kg
Poids net sans base	3,43 kg
Inclinaison	-5° à 20°
Montage mural	VESA 100 x 100 mm (support non inclus)
Modes d'image prédéfinis	Action (Act), FPS, RTS, Utilisateur, Standard, Web, Texte, Film
Fonctions gaming	Adaptive-Sync, MPRT, Crosshair, Compteur FPS, Stabilisation noir
Filtre lumière bleue	Arrêt, 50 %, 60 %, 70 %, 80 %
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C

FOIRE AUX QUESTIONS - GA2701S COOLER MASTER

Comment nettoyer l'écran du moniteur ?

Éteignez le moniteur et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon doux et essuyez délicatement l'écran. Ne jamais appliquer de liquide directement sur l'écran.

Comment régler les paramètres d'affichage ?

Utilisez le bouton de commande situé à l'arrière de l'écran. Appuyez pour ouvrir le menu OSD, puis déplacez le bouton vers le haut, le bas, la gauche ou la droite pour naviguer et ajuster les paramètres. Tirez le bouton Retour pour revenir en arrière ou Quitter pour fermer le menu.

Qu'est-ce que la fonction Adaptive-Sync ?

Adaptive-Sync synchronise le taux de rafraîchissement du moniteur avec celui de la carte graphique pour réduire les déchirures d'image et les saccades. Activez-la dans le menu Jeux (OSD). Notez qu'un scintillement peut apparaître selon la carte graphique.

Comment installer un support mural ?

Retirez la base du moniteur. Utilisez un support mural compatible VESA 100 x 100 mm (non fourni). Fixez les vis dans les trous à l'arrière du moniteur, puis accrochez-le au support mural. Assurez-vous que le mur peut supporter le poids du moniteur.

Quels modes d'image sont disponibles ?

Les modes prédéfinis sont : Act (Action), FPS (tir à la première personne), RTS (stratégie temps réel), Utilisateur, Standard, Web, Texte et Film. Vous pouvez les sélectionner dans le menu Image de l'OSD.

Comment changer la langue de l'OSD ?

Accédez au menu OSD dans l'écran des paramètres. Sélectionnez l'option Langue et choisissez parmi les langues disponibles : anglais, français, allemand, espagnol, italien, etc.

Que faire si l'écran affiche 'Aucun signal' ?

Vérifiez que le câble vidéo (VGA ou HDMI) est correctement branché à la fois sur le moniteur et sur l'ordinateur. Assurez-vous que la source d'entrée sélectionnée dans le menu Système correspond au câble utilisé. Redémarrez l'ordinateur si nécessaire.

Comment activer le crosshair (réticule) ?

Dans le menu Jeux (OSD), sélectionnez l'option Crosshair. Vous pouvez choisir entre Icône1, Icône2 ou Icône3 pour afficher un réticule à l'écran, ou Arrêt pour le désactiver.

Qu'est-ce que la fonction MPRT ?

MPRT (Moving Picture Response Time) améliore la netteté des objets en mouvement en réduisant le flou. Activez-la dans le menu Jeux (option Clarté de mouvement). Notez qu'elle est incompatible avec Adaptive-Sync.

Comment restaurer les paramètres d'usine ?

Dans le menu Informations de l'OSD, sélectionnez Rappel de mémoire pour rétablir tous les paramètres par défaut. Confirmez l'opération pour réinitialiser le moniteur.

MODE D'EMPLOI GA2701S COOLER MASTER

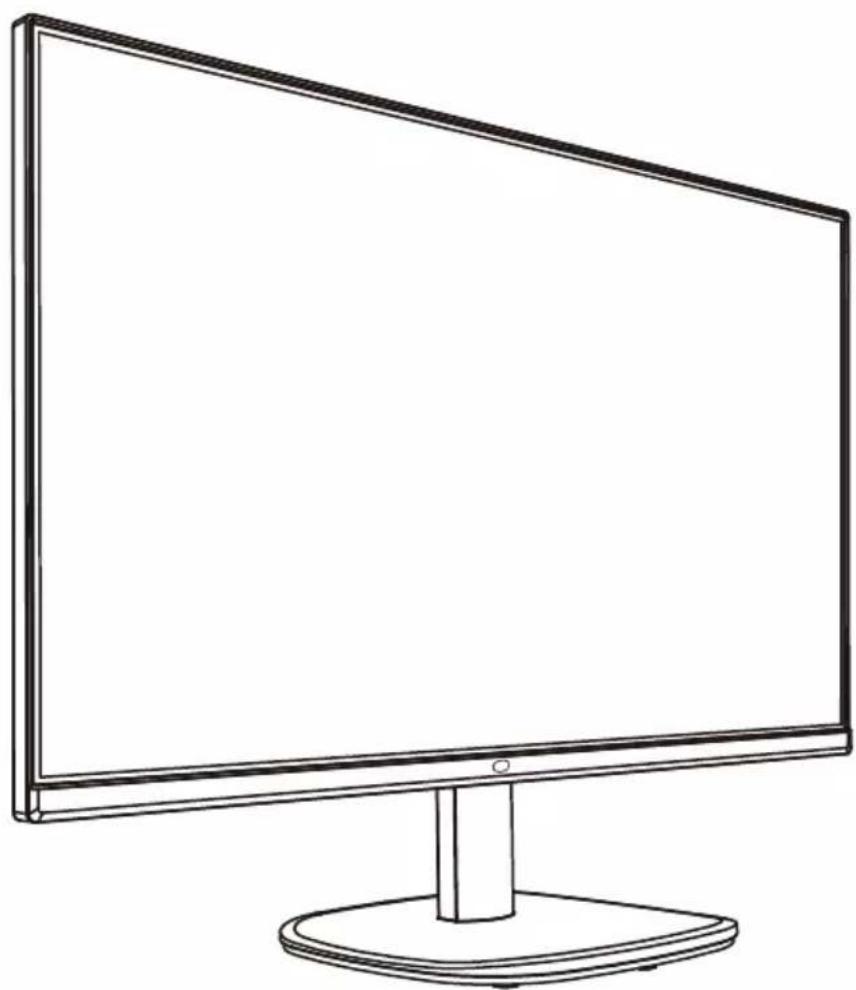

Écran de jeu Cooler Master 27"

Manuel de l'utilisateur

Exigences et notice de sécurité....1

Consignes de sécurité Importantes ....3

Contenu de la boîte ....4

Installation du bras/de la base de l'écran ....5

Réglages de l'écran....7

Instruction d'installation d'un support mural 8

Boutons de commande externes....9

Menu principal....10

Image 10

Couleur 11

Audio 11

Jeux....13

OSD....13

Système....13

Informations....14

Spécifications 15

Timing pris en charge 16

Temps PC.... 16

Temps vidéo 17

Dimensions externes du produit ....18

Exigences et notice de sécurité

Notice de sécurité de la FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 du règlement de la FCC. Ces exigences sont définies pour protéger raisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génère, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conforme aux instructions peut provoquer des interférences dangereuses avec les communications radio.

Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/télé (allumez/éteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du récepteur dans la même prise.
• Pour toute assistance, contactez le distributeur ou un technicien radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. déclare par la présente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La Directive CEM 2014/30/UE, la Directive Basse Tension 2014/35/UE, la Directive RoHS 2011/65/UE et la Directive 2009/125/CE établissent un cadre pour la fixation d'exigences d'éco-conception pour les produits liés à l'énergie.

Remarque :

Afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque : Câble blindé

Pour se conformer aux exigences CEM, un câble blindé doit être utilisé pour la connexion de ce produit et tout autre appareil électronique.

Remarque :

L'écran est exclusivement utilisé pour l'affichage vidéo et d'images d'informations acquises à partir d'appareils électroniques.

Remarque : Périphériques

Seul un périphérique (périphérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre périphérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de la partie 15 de la réglementation FCC. Lors de l'utilisation de ce produit, il faut respecter les deux exigences suivantes : (1) Cet appareil ne doit pas générer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement inattendu.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modèle : GA2701S

Nom de la compagnie : Amérique du Nord - CMI USA, Inc.

Adresse : 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

Contact : Représentant Cooler Master

Téléphone : [phone]

Remarque : Pour les utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme ICES-003 (Norme sur le matériel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs à domicile dans l'UE

Si ce symbole apparaît sur un produit ou son emballage, cela signifie qu'il ne doit pas être jeté avec les déchets ménagers. Les déchets d'équipements doivent être déposés dans un centre de recyclage spécialisé dans le recyclage des déchets d'équipements électriques et électroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usagés sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usagés, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous acheté le produit.

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

Consignes de sécurité Importantes

Lisez attentivement les instructions suivantes.

1. Pour nettoyer l'écran du moniteur LCD : Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.

2. Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.

3. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut causer des dommages permanents à l'écran.

4. N'enlevez pas le couvercle et n'essayez pas de réparer cet appareil vous-même. Un technicien agréé doit effectuer l'entretien de toute nature.

5. Rangez l'écran LCD dans une pièce à une température -20° à 60°C (- 4° à 140°F). Le rangement de l'écran LCD en dehors de cette plage peut entraîner des dommages permanents.

6. Débranchez immédiatement votre écran et appelez un technicien agréé dans l'un des cas suivants :

7. Le câble de signal de l'écran au PC est déchiré ou endommagé.

8. Le moniteur LCD a été exposé à un liquide ou à la pluie.
9. Le moniteur LCD ou son boîtier est endommagé.

Contenu de la boîte

A

Cordon d'alimentation (Optionnel)

Câble VGA(Optionnel)

Câble HDMI (optionnel)

G

Câble audio (optionnel)

Installation du bras/de la base de l'écran

• Pour de meilleurs résultats, il est recommandé de regarder directement l'avant de l'écran et d'effectuer les réglages nécessaires.
  • Assurez-vous que l'écran est monté verticalement sur la base du support.
• Lors du réglage des angles de vue de l'écran, évitez de le toucher et tenez le support afin d'éviter qu'il ne tombe.

Instruction d'installation d'un support mural

1

Boutons de commande externes

Appuyez pour allumer l'écran et maintenez appuyé pour l'éteindre.

Lorsque le menu OSD est activé, tirez le bouton vers haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin. Lorsque vous aurez terminé, vous pouvez tirer le bouton Retour pour retourner au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

REMARQUE : Témoin d'alimentation ;

Bleu = ALLUMÉ ;

Orange = économie d'énergie.

- Entrez dans le menu Image pour configurer les paramètres de l'image.

■ Mode visualisation: Accédez au menu Mode Image pour régler différents modes d'image.

a. Act: Fournir le réglage optimisé pour les jeux Act(Action)
b. FPS: Fournit le réglage optimisé pour les jeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènes sombres.
c. RTS: Fournit le réglage optimisé pour les jeux RTS (stratégie en temps réel).
d. Utilisateur: Fournir une option personnalisée de jeu utilisateur.
e. Standard: Activer le mode image standard.
f. Web : Fournit le réglage optimisé pour naviguer sur des sites Web.
g. Texte : Fournit le réglage optimisé pour la lecture (espace couleurs natifs : sRGB).
h. Film : Fournit le réglage optimisé pour voir des films.

■ Luminosité: Le niveau du rétroéclairage peut être entre 0 et 100.
■ Contraste: Le niveau de contraste peut être entre 0 et 100.

■ Stabilisation Noir: Essayez d'éclaircir les zones sombres sans surexposer les zones les plus claires. La valeur de réglage est entre 0 et 10.
■ Filtre lumière bleue: Réglez le niveau du filtre lumière bleue entre OffEteinte, 50 %, 60 %, 70 % et 80 %.
■ DCR Avancé: Allumé ou OffEteinte la fonction DCR avancée.
■ Autoréglage: Écran d'ajustement automatique.
■ H.Position: Réglez H.Position de 0 à 100.
■ V.Position: Réglez V.Position de 0 à 100.
■ Netteté: Réglez le niveau de Netteté entre 0 et 100.
■ Fréquence : Réglez le niveau de Fréquence entre 0 et 100.

【Couleur】

- Entrez au menu Réglage des couleurs pour régler le mode de couleur idéal.

■ Gamma : Réglez le niveau de gamma entre 1.8, 2.2 et 2.4.
■ Température couleur: À régler entre les paramètres de couleur Bleuâtre, Clair, Natif, Chaud et Couleur utilisateur qui peuvent affecter la valeur Rouge, Vert et Bleu de 0 à 100.

【Audio】

- Entrez au menu Réglage audio pour régler les fonctions, y compris les fonctions Muet et Volume, etc.

■ Volume : Réglez le niveau de volume entre 0 et 100.

■ Muet : Permet d'activer ou de désactiver la fonction Couper le son.

*Régler le niveau du volume de façon appropriée pour éviter d'endommager l'ouïe.

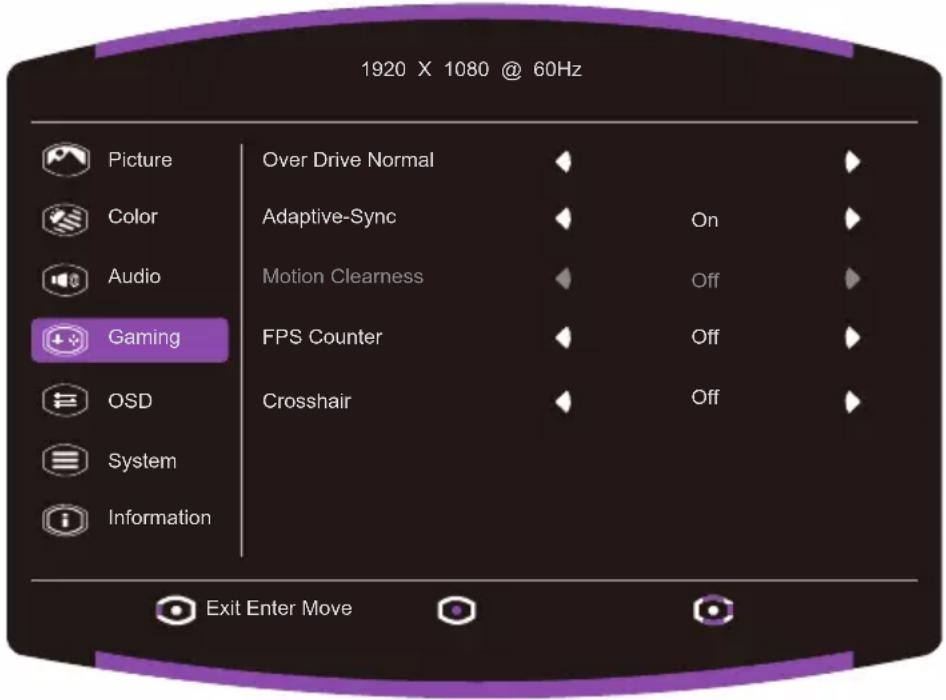

【Jeux】

- Accédez au menu Jeux pour régler le mode Gaming souhaité.

■ Taux de réaction: Les modes OffEteinte, Normal, Avancé sont des options disponibles pour accélérer le temps de réponse.
■ Adaptive-Sync: Pour Allumé/OffEteinte la Adaptive-Sync.

*L'activation de la Adaptive-Sync peut entraîner des effets secondaires tels que le scintillement en raison de la fluctuation de la fréquence de sortie des cartes graphiques.

■ de la netteté du mouvement: Réglage MPRT avec : Eteinte ou Allumé comme options disponibles.
■ Compteur FPS: Allumé ou Eteinte la fonction Compteur FPS.
■ Crosshair: Les options OffEteinte, Icône1, Icône2, Icône3 permettent de désactiver ou d'ajuster la position du Crosshair.

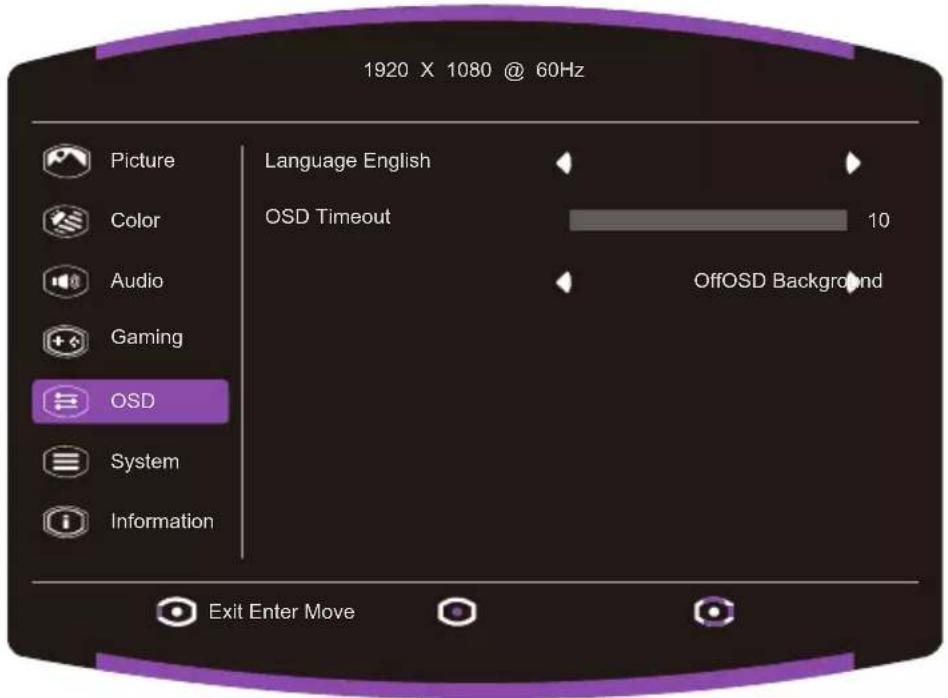

【OSD】

■ Langue : Les options disponibles sont Anglais, russe, allemand, français, espagnol, italien, finnois, chinois traditionnel, chinois simplifié, japonais, coréen sont disponibles.
■ Délai de l'OSD: Régler la valeur du paramètre Délai de l'OSD entre 10 et 120.
- Arr-plan OSD : Permet de régler la valeur de l'arrière-plan de l'OSD entre Eteinte, 20 %, 40 %, 60 % et 80 %.

【Système】

■ Entrée: Sélectionnez la source à partir d'une source d'entrée disponible, y compris VGA et HDMI.
■ Source auto: Recherche automatiquement les sources d'entrée disponibles.
■ Rapport D'Aspect: Les modes Plein écran et Aspect écran peuvent être sélectionnés.
■ DDC/CI: Allumé ou OffEteinte la fonction DDC/CI.
■ Md démarr rapide : Allumé ou OffEteinte la fonction Mode de Md démarr rapide.

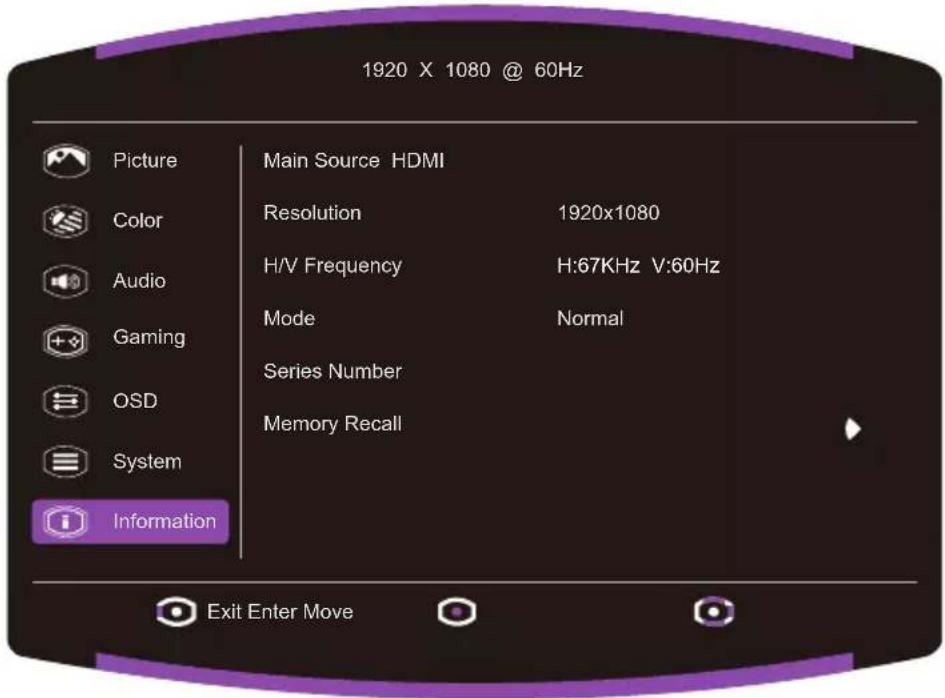

【Informations】

■ Informations : Affichez les informations de base du modèle, y compris la Srce principale, la Résolution, la Fréquence H/V, le Mode et le réglage du Numéro de série.
■ Rappel de mémoire : Restaurez les paramètres aux valeurs par défaut.

Écran LCD	Taille	27"
	Pas des pixels	0,311(H) x 0,311(V)mm
	Luminosité	250nits(Typique)
	Contraste	1000:1(Typ.)
	Angle de vue	178°(Horizontal) 178°(Vertical)
	Temps de réponse	1ms MPRT (clarté de mouvement activée)
Couleurs d'affichage		16,7 millions de couleurs
Fréquence d'affichage max.(Résolution H*V/Fv)		1920*1080 @ 75 Hz(D-Sub)1920*1080 @ 100 Hz(HDMI)
Consommation électrique	Allumé	18W (Typ.)**
	Veille	≤0.5W
	Éteindre	≤0.3W
Connecteur d'entrée/sortie		D-Sub x1HDMI x1Entrée audio x1 (modèle à entrée audio uniquement) (optionnel)Prise casque x 1
Signal vidéo d'entrée		Signal D-Sub (modèles D-Sub uniquement);Signal HDMI (modèles HDMI uniquement);
Haut-parleurs		2W x 2 (optionnel)
Effets audio		Sortie audio (uniquement pour le modèle de sortie audio)
Alimentation électrique		100-240V~ 50/60Hz
Conditions environnementales		Température de fonctionnement : 0°C~40°C;Température de stockage : -20°C~60°C;Humidité de fonctionnement : 10~85%HR
Dimensions de l'appareil (L x H x P)		612,1X225X456,8mm (avec bras/base)612,1X54,1X363mm (sans bras/base)
Dimensions de la boîte (L x H x P)		689X141X443mm
Poids (net)		3,85 kg/unité (avec bras/base)3,43 kg/unité (sans bras/base)
Spécifications de l'unité		Inclinaison : -5° à 20°

RoHS

SDoC

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Raccolta Carta

Les termes HDMI et HDMI High-Definition on Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Timing pris en charge
[Temps PC]

Mode Résolution		Fréquence horizontale (KHz)	Fréquence verticale (Hz)	Horloge de pixels (MHz)	Port
					Entrée HDMI	ENTRÉE VGA
VGA	640x480@60Hz31.	46959.94025	175oo
	640x480@72Hz37.	86172.80931	500oo
	640x480@75Hz37.	50075.00031	500oo
MAC64	0x480@66.66Hz35.0	0066.66730.2	40oo
VESA7	20x400@70Hz31.469	70.08728.322	oo
SVGA	800x600@56Hz35.	15656.25036	000oo
	800x600@60Hz37.	87960.31740	000oo
	800x600@72Hz48.	07772.18850	000oo
	800x600@75Hz46.	87575.00049	500oo
MAC83	2x624@74.55Hz49.7	2274.55057.2	80oo
XGA	1024x768@60Hz48	36360.00465	000oo
	1024x768@70Hz56	.47670.	06975.000oo
	1024x768@75Hz60	02375.02978	.750oo
MAC11	52x870@75Hz68.681	75.062100.000oo
VESA	1152x864@75Hz	67.50075.000	108.000oo
	1280x960@60Hz	60.00060.000	108.000oo
SXGA	1280x1024@60Hz	63.98160.0	20108.000oo
	1280x1024@75Hz	79.97675.0	25135.000oo
VESA	1280x720@60Hz	45.00060.000	74.250		o	o
WXGA	1280x800@60Hz	49.70259.8	1083.500		o	o
WXGA+	1440x900@60Hz	55.93559.8	87 106.5	00oo
WSXGA+	1680x1050@60Hz	65.29059.9	54 146.2	50oo
UXGA	1920x1080@60Hz	67.50060.000	148.5	00oo
	1920x1080@75Hz8	8.89474.973	174.500	oo
	1920x1080@100Hz	111.000100	.000228.800	o	×

[Temps vidéo]

Code d'identification vidéo	Formater	Rapport D'Aspect	Taux de champ	Horizontale (KHz)	Vertical (KHz)	Horloge de pixels (MHz)	H-Total V	Total
1640x480p4:3			59.943	1.46959.9	425.1758	00525
			6031	50060.00	25.20080	0525
3720x480p16:9			59.943	1.46959.9	427.0008	58525
			6031	50060.00	27.02785	8525
41280x720p16:9			59.944	4.95559.9	474.1761	650750
			6045	00060.00	74.25016	50750
16	1920x1080p	16:9	59.946	7.43359.9	4148.352	22001125
			6067	50060.00	148.5002	2001125
18720x576p16:950	31.2505	0.0027.0	00864.00	0	625
19	1280x720p	16:9	50	37.500	50.00	74.250	1980.000	750
31	1920x1080p	16:950	56.2505	0.00148.5	00 2640	0.000 1125

Dimensions externes du produit
