SC 7130 - Tensiomètre Scala - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tensiomètre électronique au poignet
Marque	Scala
Modèle	SC 7130
Dimensions (L x l x H)	77 x 27 x 16 mm
Poids (avec piles)	Environ 112 g
Alimentation	2 piles alcalines LR03 (3 V)
Autonomie des piles	Environ 250 mesures
Méthode de mesure	Méthode oscillométrique non invasive
Plage de mesure de pression	20 à 300 mmHg
Plage de mesure du pouls	40 à 200 pulsations/min
Précision	Pression : ±3 mmHg, Pouls : ±5 % de la valeur mesurée
Mémoire	2 utilisateurs x 50 mesures chacun
Fonctions principales	Mesure automatique, détection d'arythmie, classification OMS, calcul de moyennes (dernières 3, 7, 14, 21, 28 jours avec séparation matin/soir), horloge avec 4 alarmes, arrêt automatique après 150 s
Circonférence de poignet compatible	135 à 220 mm
Nettoyage et désinfection	Nettoyage avec un chiffon humide (eau ou détergent neutre 5-10 %), désinfection avec alcool 70-75 %, séchage à l'air libre
Sécurité	Arrêt d'urgence par bouton MARCHE/ARRET, limitation de pression à 300 mmHg, arrêt automatique, conformité aux normes EN 1060-4, compatibilité électromagnétique, non étanche, tenue hors de portée des enfants
Conditions d'utilisation	Température : +5 °C à +40 °C, humidité relative : 15 % à 90 %
Garantie	2 ans (sur présentation du ticket de caisse)
Pièces détachées et réparabilité	Pas de pièces détachées fournies ; vérification de la précision recommandée tous les 2 ans
Informations générales	Usage domestique, pour adultes, ne remplace pas un avis médical, classe II, type BF

FOIRE AUX QUESTIONS - SC 7130 Scala

Comment régler la date et l'heure sur le tensiomètre SC 7130 ?

Appuyez sur le bouton MEMORY (mémoire) pendant environ 3 secondes lorsque l'appareil est éteint. L'année clignote, utilisez le bouton MARCHE/ARRET pour la modifier, puis appuyez sur MEMORY pour passer au réglage suivant (mois, jour, heure, minutes). Ensuite, vous pouvez activer ou désactiver l'affichage permanent de l'horloge (CL) avec le bouton MARCHE/ARRET, et régler jusqu'à 4 alarmes. Pour terminer, appuyez sur MEMORY.

Comment effectuer une mesure de tension artérielle correcte ?

Asseyez-vous confortablement à une table, les pieds à plat, le dos droit. Placez le brassard au poignet gauche, paume vers le haut, à 1-2 cm du poignet. Levez le poignet à hauteur du cœur. Appuyez sur le bouton USER pour choisir votre mémoire (U1 ou U2), puis sur MARCHE/ARRET. Restez immobile et silencieux pendant la mesure. Une fois terminée, les valeurs s'affichent ainsi que la classification OMS.

Que faire en cas d'affichage d'erreur comme LL Err, UU Err ou HI ?

LL Err : Aucun pouls détecté, le brassard est mal positionné ou pas assez serré. Recommencez en ajustant le brassard. UU Err : Mouvement pendant la mesure, restez immobile. HI : Pression >300 mmHg, défaut du circuit. Éteignez l'appareil et réessayez. Si le problème persiste, contactez le service après-vente.

Comment mémoriser et consulter les mesures ?

Les mesures sont automatiquement enregistrées dans la mémoire sélectionnée (USER). Pour consulter, appuyez sur MEMORY. Pour effacer une mesure, affichez-la, puis maintenez MARCHE/ARRET enfoncé jusqu'à voir 'dEL', puis appuyez à nouveau sur MARCHE/ARRET. Pour tout effacer, après 'dEL', appuyez sur MEMORY pour voir 'dEL ALL', puis confirmez.

Que signifie le symbole d'arythmie cardiaque (coeur avec une flèche) ?

Ce symbole apparaît lorsque l'appareil détecte un pouls irrégulier (écart de plus de 5/3 fois la fréquence moyenne). Cela peut indiquer des extrasystoles ou une fibrillation auriculaire. Si ce symbole s'affiche fréquemment, consultez votre médecin.

Comment nettoyer et désinfecter le tensiomètre SC 7130 ?

Nettoyez l'appareil avec un chiffon doux imbibé d'eau ou d'un détergent neutre (5-10 %) pendant 10-15 minutes, puis rincez à l'eau froide et essuyez. Pour la désinfection, vaporisez de l'alcool à 70-75 % sur le brassard (les deux côtés), laissez agir plus de 10 minutes, rincez et séchez à l'air libre (20-30 °C) pendant 3-4 heures.

Peut-on utiliser le tensiomètre sur l'avant-bras ou sur une autre personne ?

L'appareil est conçu pour une mesure au poignet uniquement. Il peut être utilisé sur le poignet droit si le gauche n'est pas disponible. L'auto-mesure est réservée aux adultes capables de suivre les instructions. Pour les personnes handicapées, la mesure doit être effectuée par un tiers.

Comment changer les piles et que faire si l'icône de pile apparaît ?

L'icône de pile vide apparaît lorsque les piles sont faibles. Remplacez les deux piles alcalines LR03 en même temps. Ouvrez le couvercle du compartiment à piles à l'arrière, insérez les piles en respectant les polarités (+/-), puis refermez. L'appareil conserve les réglages et les mesures.

Quelle est la signification de la classification OMS affichée ?

L'appareil compare vos valeurs systolique et diastolique à la classification de l'OMS de 1999. Une échelle colorée (vert, jaune, orange, rouge) indique la catégorie : vert (optimale), jaune (normale), orange (normale haute), rouge (hypertension légère, modérée ou sévère). Consultez votre médecin en cas de doute.

L'appareil est-il étanche et peut-on le prendre en voyage ?

Non, l'appareil n'est pas étanche. Évitez toute pénétration de liquide. Pour le transport, rangez-le dans un endroit sec et à l'abri des chocs. Il fonctionne dans une plage de température de +5 à +40 °C et une humidité de 15 à 90 %. Retirez les piles si vous ne l'utilisez pas pendant longtemps.

MODE D'EMPLOI SC 7130 Scala

Tensiometre multifonctions

au poignet

SC 7130

E0197

FR Mode d'emploi

Sommaire

Mesures de précaution lors de l'emploi 2
Description et destination du produit 5
A propos de la tension arterielle 5
Appareil et affichage en un coup d'oeil 8
Explication des symboles employés
Insertion des piles 1
Réglage de l'horaire 1
Réalisation d'une mesure 1
La fonction de mémoire
Obtenir les valeurs moyennes
Soins et entretien 1
Nettoyage/désinfection
Messages d'erreur et incidents
1. Caracteristiques techniques 1
Informations relatives à la garantie 1
Informations relatives à la mise aux déchets 1

Mesures de précaution lors de l'emploi

INFORMATIONS D'AVERTISSEMENT:

1. Evitez de trop gonfler le brassard (manchette) pour eviter
   une pressiOn douloureuse.
2. Si une gène survient dans la mesure, appuyez sur le bouton MARCHE/ARRET.
3. Ouvrez la fermeture velcro lorsque la pression du brassard dépasse 300 mmHg.
4. Gardez le tensiomètre, y compris les piles, hors de portée des enfants pour évider tout abus.

5. Les instructions d'utilisation et l'appareil ne replacent pas la visite chez le medecin. Diagnostique une maladie entrainant le traitement et la prescription de médicaments incombient au medecin. Contactez toujours votre medecin en cas de problèmes.

6. L'appareil ne peut pas fonctionner comme prévu s'il est utilisé en dehors de la plage de température spécifique (+5^ à 40^) et de la plage d'humidité relative (15% à 90% d'humidité relative).

7. Attendez 30 à 45 minutes après un verre contenant de la café ou après avoir fumer une cigarette.
8. Attendez 3 à 5 minutes pour la mesure suivante.
9. Pour arrivier à des valeurs comparables, il est nécessaire de mesurer toujours au même poignet (de préférence à gauche) et en même temps.
10. Pour mesurer, asseyez-vous comfortablement et droit à une table. Les pieds sont côte à cote à plat sur le sol. Les jambes croisées l'une sur l'autre faustsent la mesure.
11. Levez le poignet jusqu'à une ligne imaginaire à hauteur du cœur. La paume de la main est dirigée vers le haut.
12. Effectuez la mesure à une température ambiente comfortable et dans un environnement calme. Ne rougez pas, ne parlez pas.
13. Veuiliez prendre en compte le fait que vos valeurs de tension arterielle sont soumises à une fluctuation naturelle. Sous le stress, vous avez des valeurs plus élevées, tandis que pendant le sometime, vous avez les valeurs les plus basses. 14. Demandez à votre médecin de vous expliquer votre état de santé et votre plage de tension arterielle avant de prendre cet appeareil à la maison.
14. Si vous souffrez de maladies telles que l'artériosclérose, le diabète, une maladie du foue ou des reins, des problèmes circulatoires, etc. Adressez-vous à votre medecin avant d'utiliser l'appareil.

15. L'appareil affiche les arrythmies survenant pendant la mesure, telles que des extrasystoles arterielles ou ventriculaires ou la fibrillation auriculaire.

16. Les mesures de tension arterielle prises avec ce dispositif sont des mesures obtenues par un observateur qualifie selon les valeurs obtenues avec la methode d'auscultation par brassard / stéthoscope et se situant dans les limites de la norme specifiée EN 1060-4.

17. N'utilise pas l'appareil avec des bébés, des enfants ou des personnes qui ne peuvent pas exprimer leur volonté.
18. Des mesures fréquentes peuvent entrainer des troubles de la circulation, ce qui peut entrainer une géné, par exemple, un saignement local sous la peau ou un engourdissement temporaire du bras. Ces symptomes ne duront généralement pas longtemps. Touteffectis, cela n'a pas disparu après un certain temps, veuliez consulterer voe medecin.
19. Observe la compatibilité electromagnétique de l'appareil (par exemple, les interférences radio, etc.). Utilisez l'appareil uniquement à l'intérieur. N'utilise pas l'appareil à proximate de téléphones portables ou de Tours à micro-ondes. Vous évitez ainsi des mesures inexactes dues à des interférences electromagnétiques entre des appareils électriques et Electroniques. Pour les appareils dont max. Pour les appareils dont la puissance dépasse 2 W, maintenez une distance minimale de 3,3m par rapport au tensiomètre.
20. L'appareil n'est pas étanche. Evitez la pénetration de liquides.
21. N'utilissez pas l'appareil si vous remarquez des dommages ou un fonctionnement atypique.
22. Étes-vous informé de limitations ou de contre-indications? Consultez cette médecine avant d'utiliser le produit pendant la grossesse ou si on vous a diagnostique une arrhythmie ou de l'artérisióchére.
23. Si vous n'utilise pas l'appareil pendant une longue période, veillez retrer les piles.
24. Jetez les piles usagesées avec soin et inaccessibles aux enfants. L'ingestion d'une batterie peut être mortelle. Si une pile ou d'autres petites pieces ont été avalees, contactez

immédiatement un hôpital pour la faire retarder.

1. Ne modifie pas l'appareil, ni le brassard.

MESURES DE PRECAUTIONS:

1. Lisez et suivez toutes les instructions d'utilisation avant d'utiliser le tensionnaire.
2. N'appuyez pas sur le bouton MARCHE/ARRET tant que le brassard n'est pas correctement disposé.
3. Il est possible de remédier à un dysfonctionnement en maintenant enforcée la touche MARCHE/ARRET pendant qu'elle est étée.
4. Eliminez l'appareil et les piles conformément aux réglements environnementales en viqueur.
5. Nous vous recommendons de faire vérifier la précision de mesure de l'appareil tous les 2 ans.

Description et destination du produit

Le tensiometre est un appeareil électronique utilisé pour mesurer soit même la tension arterielle humaine et le pouss au poignet gauche par une méthode de mesure oscillométrique non invasive, dans un environnement domestique et à température ambiente. Pour les personnes handicapées, l'autoévaluation est exclue. Chez ces personnes, la mesure de la tension arterielle doit être effectuee par une autre personne non handicapée.

A propos de la tension arterielle

Qu'est-ce que la tension arterielle?

La tension arterielle est générae par la force du sang qui coule contre les parois arterielles, une fois que le cœur a pompe le sang dans le systeme vasculaire.

Qu'est-ce que la pression systolique et diastolique?

La tension systolique est la pression la plus élevé au cours de la contraction cardiaque et la tension diastolique est la pression la plus BASSE lorsquel le cœur est au repos.

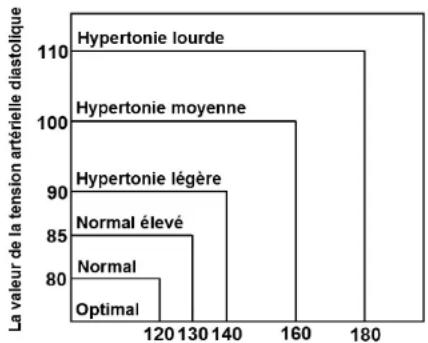

- Classification OMS

La classification des valeurs de tension arterielle a ete realisedepar l'Organisation mondiale de la sante en 1999 et classee selon le diagramme suivant:

La valeur de la tension arterielle systolique

En cas de doute sur la classification de votre tension arterielle, adressez-vous à votre médecin et suivez toujours ses instructions.

Qu'est-ce que l'hypotension arterielle?

Bien qu'une tension arterielleasse provoque des symptomes infortables tels que des vertiges et / ou des effets d'engourdissement, elle est préferable a l'hypertension arterielle.

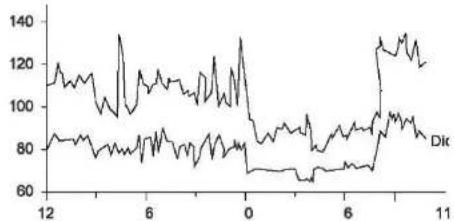

Fluctuations de la tension arterielle

La tension arterielle humaine est sujette à des fluctuations dans la journee (voir diagramme), qui sont causées par: Manger, nager, faire de l'exercice, fumer, boire de l'alcool, stress, la concentration mentale, la respiration, le divertissement, l'exercice, le changement de température ou d'humidité, etc.

Comment obtenez-vous des mesures fiables?

Pour obtaining des résultats fiables, suivez nos recommendations:

1. Toutjours effectuer la mesure de la tension arterielle au même moment et dans les mêmes conditions.

2. Eviter lors de la prise de tension, de manger, de vous baigner, de fumer ou de faire de l'exercice. La consommation de café ou d'alcool doit remonter au moins à 30 minutes.

3. Retiree les vêtements serrés du poignet et assurez-vous que la zone du brassard est dégagée.

4. Asseyez-vous en vous tenant droit à une table et détendez-vous pendant au moins 5 minutes, puis prenez la mesure dans un environnement calme.

5. Si vous souhaitez repeter une mesure, attendez au moins 3 minutes.

Appareil et affichage en un coup d'oil

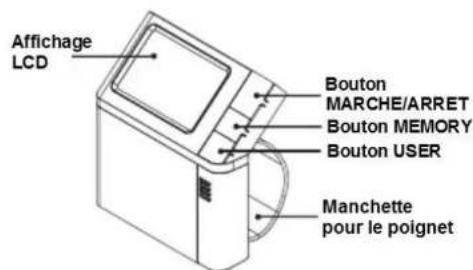

L'appareil

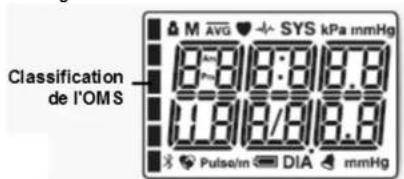

L'affichage

	Indicateur de USER	M	Indicateur de mémoire	AVG	moyenne
♥	Indicateur de pouls	DIA	Tension arterielle diastolique	SYS	Tension arterielle systolique
◇	Indicateur de alarme	◇	connecté	◇	la batterie est vide
Pulse/m	Pouls	Am	heure de la journée 0.00 - 12.00	Pm	heure de la journée 12.00 - 24.00

Explication des symboles employés

SYS	Mémoire de données utilisateur systolique
DIA	Mémoire de données utilisateur diastolique
A	Affichage lors des arrhythmies
Symbole bleu	Lisez le mode d'emploi
	Fabricant
EC REP	Representant de l'Europe
LOT MMYY	Date de fabrication (Mois/Année)
SN	Numéro de série
	Pièce d'emploi BF
	Protégéer contre l'humidité
C0197	Numéro du bureau de cité (TUV Rheinland LGA Products GmbH)
	Information relative à la mise aux déchets
P	Pression de pouls: SYS - DIA > 60 mmHg
P	Le processus de pompage est en cours
	Bouton MARCHE/ARRET
RoHS	Conformé à la directive de l'UE 2011/65/EU pour limitation des matériaux dangereux.
ALL COMPLIANT REACH	Symbole REACH Appareil conforme à l'ordonnance Européenne des produits chimiques

Préparation à la mise en service

Insertion des piles

1. Retirez le couvercle du compartment à piles et placez 2 piles alcalines (LR03) dans le compartment. Faibles attention à la polarité correcte lors de l'insertion. Elle est indiquée dans le compartment à piles avec "+" et "-". Replacez ensuite le couvercle du compartment des piles.

1. Utilisez uniquement des piles alcalines du même type.
2. Si I'icone des piles épuisées apparait à l'écran, remplacez simultanément toutes les piles par des neues.

Réglage de l'horaire

1. Alin de pouvoir afferct les valeurs mesurées dans le temps, l'horloge intégrée doit être régisée avant la première mesure.
2. À l'état étéeint, maintenez la touche MEMORY enforcée jusqu'à ce que l'affichage indique une année en clignant, puis appuyez sur la touche MARCHE/ARRET pour sélectionner l'année en cours. En appuyant sur le bouton MEMORY vous passsez au réglage suivant.
3. Répéze les étapes précédentes pour définir le mois, le jour, l'heure et les minutes actuels.
4. Ensuite, "CL" apparait. Avec le bouton MARCHE/ARRET, sélectionné "on" pour l'affichage permanent de l'horaire de l'horloge ou "off" pour l'affichage du temps. Il existe 4 alarmes (AL1 - AL4) régablesSi une alarme est activée, le réglage de indicateur pe la pulsation cardiaque (voir page F-8).
5. Pour terminer le réglage, appuyez sur le bouton MEMORY.

Réalisation d'une mesure

1. Assurez-vous que la circonférence de votre poignet se situe

Dans la zone spécifiée du brassard.

1. Placez le brassard autour du poignet gauche. La paume est dirigée vers le haut. Le haut du brassard est a

1 - 2cm du poignet.

1. Soulevez le poinget jusqu'à une ligne imaginaire au niveau du cœur.

2. Effectuez la mesure à une température ambiente comfortable et dans un environnement calme. Ne bougez pas, ne parliez pas.

3. Sil n'est pas possible d'effectuer la mesure au poinjet gauche, utilisez le poinjet droit.

4. Appuyez sur la touche USER apploivre sa mémoire à l'utilisateur.

5. Appuyez sur le bouton MARCHE/ARRET pour lancer la mesure automatique. La mesure peut être interrompue à tout moment en appuyant sur le bouton MARCHE/ARRET.

6. Lorsque la mesure est terminée, les tensions systolique et diastolique ainsi que le pouls sont affichés.

7. L'affichage indique également comment votre tension arterielle serait classée selon la classification de l'OMS (voir page F-6).

8. Si un pouls irregulier est detecté, l'appareil l'affichera avec le symbole d'arithmie cardiaque (voir page F-8). Une arthmie cardiaque se produit lorsque le temps entre deux battements est égal à 5/3 fois la fréquence cardiaque moyenne et lorsque trois de ces troubles se produit pendant une mesure. Si ces troubles sont fréquents, vous devriez consuluer un médecin.

9. Si PP apparait a t'écran une fois la mesure terminée, l'ecart entre les valeurs de tension arterielle systolique et diastolique est supérieur à 60 mmHg.

En cas d'apparition fréquence de cet effet (augmentation de la tension différentielle), vous devriez consuluer un醫師in.

1. Appuyez sur le bouton MARCHE/ARRET pour eteindre l'appareil ou il s'eteindra automatiquemprent 150 secondes si aucun bouton n'a ete appuye pendant ce temps.Lors de la desactivation, les valeurs mesurées sont automatiquement transferrées dans la memoire selectionnee.

La fonction de mémoire

1. Utilisez la touche USER pour sélectionner la mémoire à partir de laquelle vous souhaitez rappeler les valeurs stockées.

2. Utilise le bouton MEMORY pour rappeler les valeurs stockées dans la mémoire.

3. Effacer une valeur méorisée de la pression arterielle Appeler la valeur de la pression arterielle à supprimer sur le bouton MEMORY. Une pression immediate (au moins 4 secondes !!!) sur le bouton MARCHE/ARRET et l'écran affiche dEL (delete = supprimer) et le nombre de l'emplacement de mémoire. Appuyez immediatement sur la bouton MARCHE/ARRET et la valeur sera supprimée.

Effacer toutes les valeurs méorisées de pression arterielle

Ouvez une valeur quelconque de la pression arterielle avec le bouton MEMORY. Une pression immediaté (au moins 4 secondes !!!) sur le bouton MARCHE/ARRET et l'écran affiche dEL (effacer = supprimer) et le nombre de l'emplacement de mémoire. Réfaire immédiatement de nouveau un appui sur le bouton MEMORY et l'écran affiche : dEL (delete = Effecer) et ALL (pour tous les pas de mémoire).

Obtenir les valeurs moyennes

1. Appuyez sur la touche USER pendant au moins 3 secondes pour acceder au mode de la moyenne.

2. La moyenne des 3 dernières valeurs mesurées (LAST) est affichée. Utilisez le bouton USER pour obtenir la moyenne des 7 derniers jours (day 7), 14 jours, 21 jours, 28 jours (day 28).

3. Utilisez le bouton MEMORY pour afficher les moyennes du matin, du soir et de toute la journee à la suite.

Par exemple: Les dernières mesures sont en moyenne le matin (am last 3) et la nuit durant 7 jours (PM day 7).

1. Appuyez sur le bouton MARCHE/ARRET pour quitter ce mode.

Soins et entretien

1. Ne laissez pas tomber l'appareil. Ce n'est pas antichoc.
2. Ne demontez pas et ne modifiez pas l'appareil ou le brassard.
3. Ne tordez pas le brassard et ne pliez pas complètement le tuyau.
4. Evitez les rayons directs du soléil, lesTemperatures élevées ou l'humidité, la poussière et lesfortes salissures.
5. N'utilissez pas de diluant, d'essence ou d'autres agents de nettoyage piousants pour nettover l'appareil.
6. Ne lavez pas le brassard et ne le plongez pas dans I'eau.
7. Retirez toutes les piles si vous prévoyez de ne pas utiliser l'appareil pendant une longue période.

Nettoyage/désinfection

Nettoyage

1. Nettoyez l'articleil pendant 10 à 15 minutes avec un chiffon imbibe d'eau ou de 5 à 10% de détergent neutre.
2. Le processus de nettoyage doit être poursuivi en essuyant l'appareil avec de l'eau froide pour éliminer tout résidu chimique restant sur l'appareil.

3. Si nécessaire, repeteze les étapes 1 et 2 pour assurer le nettoyage.

4. Essuyer avec un chiffon propre

- Désinfection

1. Desinfectez l'appareil une fois que vous l'avez complètement nettoyé.
2. Utilisez de l'alcool à 70 à 75%. Mettez l'alcool dans un flacon pulverisateur et vaporiseze-le des deux cots du brassard. Le temps de contact de la désinfection doit être supérieur à 10 minutes.
3. Rincez le désinfectant sans laisser de résidus.

1. Aprese le processus de nettoyage et de désinfection.
2. Sèchéz l'appareil et le brassard pendant environ 3 à 4 heures à la température ambiente (20 °C à 30 °C).
3. Rangez l'appareil dans un environnement sec, propre et sans poussière, à des températures compris entre 5^ et 40^ .

Messages d'erreur et incidents

Le tableau montre les défauts possibles:

Affichage d'erreurs	Description de défaut / Cause de défaut
LL Err	Aucun pouls n'est reconnu. Le brassard est disposé de manière détenuedue ou n'est pas étanche.
UU Err	Mouvement durant la mesure.
P Err	Pompe défectueuse ou fonction défectueuse.
rr Err	L'appareil ne reconnait aucune valeurs de mesures utilisables.
HI	La pression de pompage est plus élevé que 300 mmHg. Défaut du circuit de pression dans l'appareil.
ou pas décran	Piles épuisés.

\section*{Caracteristiques techniques}

Plage de mesure: Pression: 20 300mmHg

Frequence de pouls: 40 ~ 200

Pulsation/min

Precislon: Pression: 3 mmHg

Fréquence de pouls: ± 5% de ma

valeur de mesure

Procede de mesure: Methode de mesure oscillometrique

Arrêt automatique: 150 secondes après dernieré

activation de bouton

Memo: 2x50 pas

Tailled'appareil: 77x27x16mm

Taille de manchette: 135 - 220 mm

Masse: env. 112 g (y compris les piles)

Alimentation en tension: 3V (2 x LR03)

Durée de vie des piles: env. 250 mesures

Informations relatives à la garantie

Pour le Tensiomètre, nous accordons une garantie de 2 ans. Le ticket de caisse sert de bon de garantie. Au cours de la période de garantie, l'opération defectueux sera réparé gratuitelement. La garantie ne couvres pas les dommages, qui sont dues à des usages non conformes, des accidents, le non respect des instructions d'utilisation ou les modifications du produit par un tiers.

Informations relatives à la mise aux déchets

Les apparéils défecteurs ou en fin de la durée de vie peuvent contérer des résidues qui pourrait constituer un risque pour l'environnement. Veuillez jeter l' apparéil correctement à un point de collecte communale des déchets électriques.

Les piles doivent être éliminés de façon appropriée. Aux points de vente ou aux points de collecte municipale, des conteneurs propriés sont disponibles pour l'élimination de la batterie.

p Health Co., Ltd.

Wu Kung 5th Rd.
