OX 5042B - équipements de mesure METRIX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Oxymètre de poche
Plage de mesure	0 à 100 % de saturation en oxygène
Précision	± 2 %
Affichage	Écran LCD avec rétroéclairage
Alimentation	Piles AAA (non incluses)
Dimensions	Compact et léger
Utilisation	Mesure de la saturation en oxygène dans le sang
Maintenance	Nettoyage régulier de l'appareil, remplacement des piles
Sécurité	Ne pas utiliser dans des environnements explosifs
Garantie	2 ans

FOIRE AUX QUESTIONS - OX 5042B METRIX

Comment calibrer le METRIX OX 5042B ?

Pour calibrer le METRIX OX 5042B, suivez les instructions de la section calibration du manuel d'utilisation. Assurez-vous d'utiliser des étalons de référence appropriés.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée ou remplacez-la si nécessaire. Assurez-vous également que le câble d'alimentation est correctement branché.

Comment interpréter les résultats de mesure ?

Les résultats de mesure sont affichés sur l'écran LCD. Référez-vous à la section 'Interprétation des résultats' dans le manuel pour comprendre les unités et les valeurs affichées.

L'appareil affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Effectuez les corrections nécessaires comme indiqué, puis redémarrez l'appareil.

Puis-je utiliser le METRIX OX 5042B dans des conditions extrêmes ?

Il est recommandé d'utiliser le METRIX OX 5042B dans les conditions spécifiées dans le manuel. Évitez les températures extrêmes et l'humidité excessive.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les composants.

Y a-t-il des pièces de rechange disponibles ?

Oui, les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement auprès du fabricant.

Comment mettre à jour le firmware de l'appareil ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site du fabricant et suivez les instructions de mise à jour fournies dans le manuel.

L'appareil est-il étanche ?

Le METRIX OX 5042B n'est pas conçu pour être étanche. Évitez tout contact avec l'eau et les liquides pour préserver son fonctionnement.

MODE D'EMPLOI OX 5042B METRIX

Vous venez d'acquérir un oscilloscope numérique portable à voies isolées entre elles et par rapport à la terre et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

■ lisez attentivement cette notice de fonctionnement,

■ respectez les précautions d'emploi.

OX 5022B écran couleur	2 voies 20 MHz éch. 50 MS/s
OX 5042B écran couleur	2 voies 40 MHz éch. 50 MS/s

ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

ATTENTION, risque de choc électrique. La tension appliquée sur les pièces marquées de ce symbole peut être dangereuse.

Information ou astuce.

Appareil protégé par une isolation double.

Cet appareil a été étudié dans le cadre d'une démarche globale d'Eco-Conception. L'analyse du cycle de vie a permis de maîtriser et d'optimiser les effets de ce produit sur l'environnement. Le produit répond plus précisément à des objectifs de recyclage et de valorisation supérieurs à ceux de la réglementation.

Le marquage CE indique la conformité à la Directive européenne Basse Tension 2014/35/UE, à la Directive Compatibilité Électromagnétique 2014/30/UE et à la Directive sur la Limitation des Substances Dangereuses RoHS 2011/65/UE et 2015/863/UE.

Le marquage UKCA atteste la conformité du produit avec les exigences applicables dans le Royaume-Uni, notamment dans les domaines de la Sécurité en Basse Tension, de la Compatibilité Électromagnétique et de la Limitation des Substances Dangereuses.

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2012/19/UE : ce matériel ne doit pas être traité comme un déchet ménager.

Définition des catégories de mesure

■ La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.

Exemple : arrivée d'énergie, compteurs et dispositifs de protection.

■ La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.

■ La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.

Exemple : alimentation d'appareils électrodomestiques et d'outillage portable.

PRÉCAUTIONS D'EMPLOI

Cet appareil est conforme à la norme de sécurité IEC/EN 61010-2-030 ou BS EN 61010-2-030, les cordons sont conformes à l'IEC/EN 61010-031 ou BS EN 61010-031 et les capteurs de courant sont conformes à l'IEC/EN 61010-2-032 ou BS EN 61010-2-032, pour des tensions jusqu'à 600 V en catégorie III ou 1 000 V en catégorie II.

N'utilisez pas l'appareil pour des mesurages sur le réseau, si les catégories de mesure II, III ou IV ne sont pas des caractéristiques assignées des circuits de mesure et si ces circuits de mesure peuvent être connectés par mégarde sur des circuits réseau.

L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi. Une bonne connaissance et une pleine conscience des risques des dangers électriques sont indispensables pour toute utilisation de cet appareil.
Si vous utilisez cet appareil d'une façon qui n'est pas spécifiée, la protection qu'il assure peut être compromise, vous mettant par conséquent en danger.
■ N'utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à celles mentionnées.
■ N'utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.
■ Avant chaque utilisation, vérifiez le bon état des isolants des cordons, boîtier et accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.
■ Avant d'utiliser votre appareil, vérifiez qu'il est parfaitement sec. S'il est mouillé, il doit impérativement être entièrement séché avant tout branchement ou toute mise en fonctionnement.
Utilisez spécifiquement les cordons et accessoires fournis. L'utilisation de cordons (ou accessoires) de tension ou catégorie inférieures réduit la tension ou catégorie de l'ensemble appareil + cordons (ou accessoires) à celle des cordons (ou accessoires).
■ Utilisez systématiquement des protections individuelles de sécurité.
■ Lors de la manipulation des cordons, des pointes de touche, et des pinces crocodile, ne placez pas les doigts au-delà de la garde physique.
■ Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.

1. ÉTAT DE LIVRAISON 6

1.1. Déballage 6
1.2.Accessoires 6

2. DESCRIPTION DE L'APPAREIL 7

2.1. Présentation 7
2.2. Alimentation....7
2.3. Accumulateurs....7

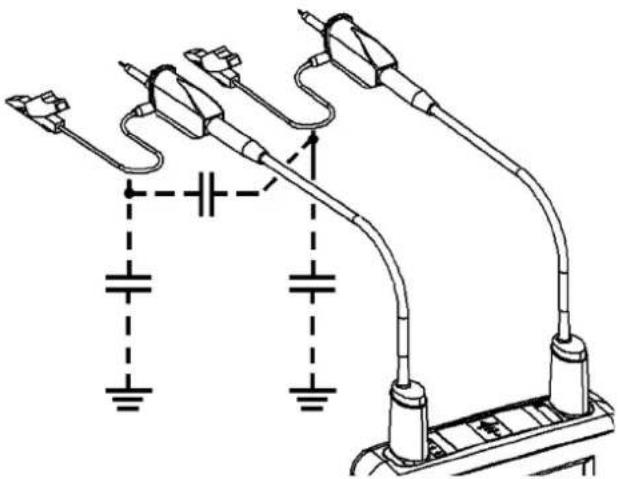

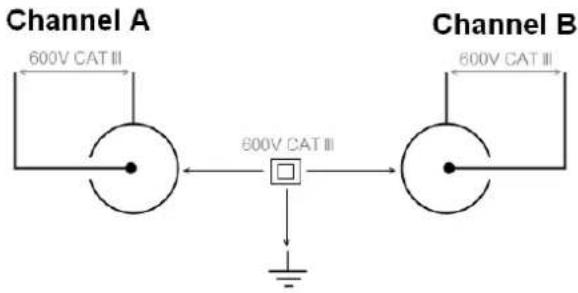

2.4. Isolation des voies 8
2.5.OX 5022B & OX 5042B....9
2.6. Conseils d'utilisation des sondes....11

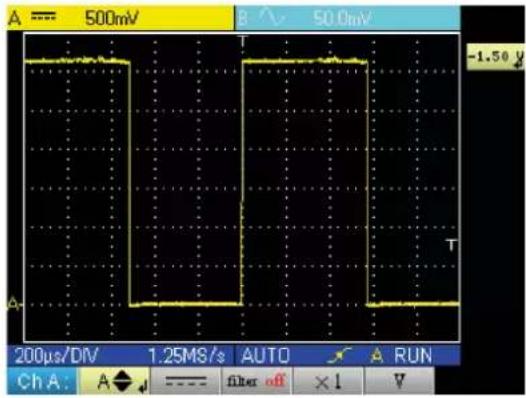

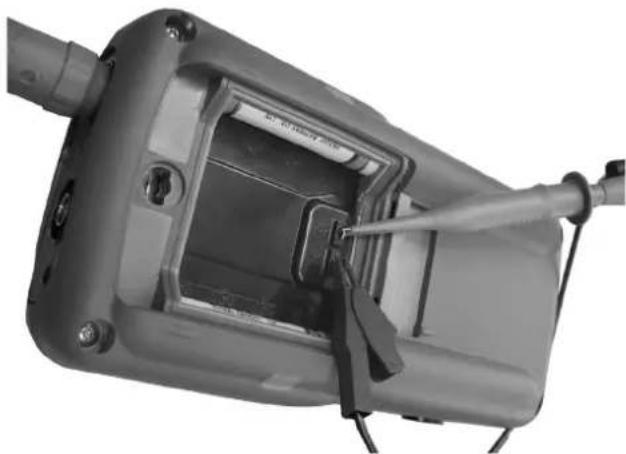

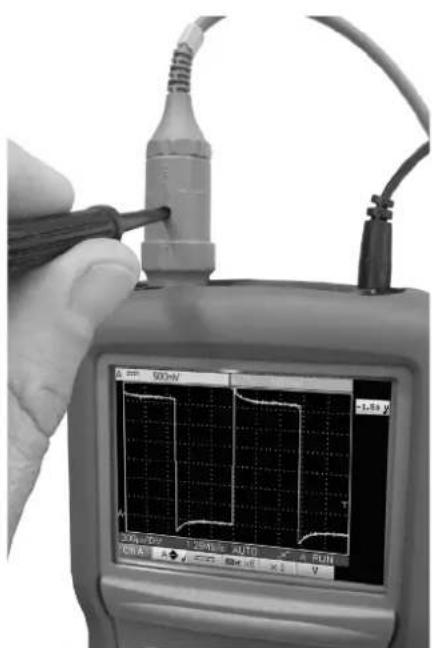

2.7. Calibration de sonde....12
2.8. Description de la face avant 13

3. MODE OSCILLOSCOPE "LES TOUCHES"......14

3.1. Six touches "Menu" 14

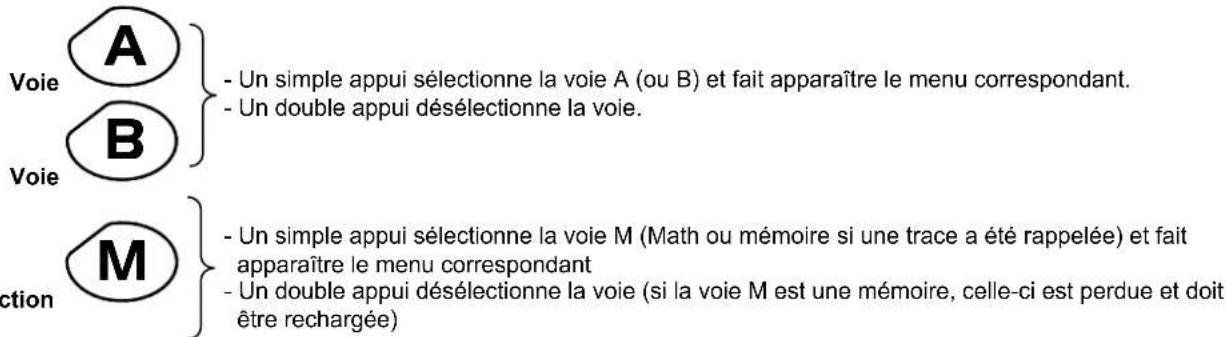

3.2. Trois touches : Voies A, B et Math ou Mémoire....14
3.3. Deux touches "Base de temps" 15
3.4. Deux touches "Sensibilité"....15
3.5. Deux touches fonctionnelles....15

4. MODE OSCILLOSCOPE "L'AFFICHAGE" 16

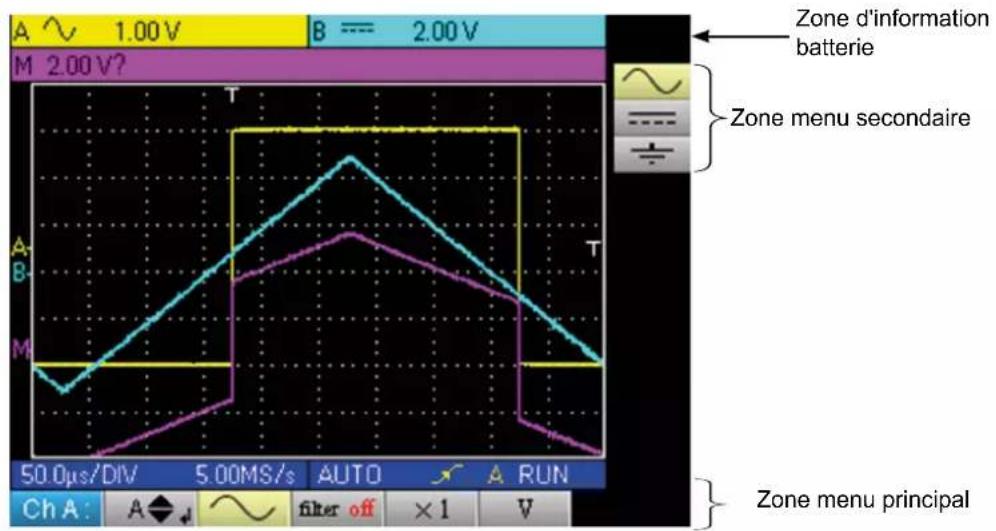

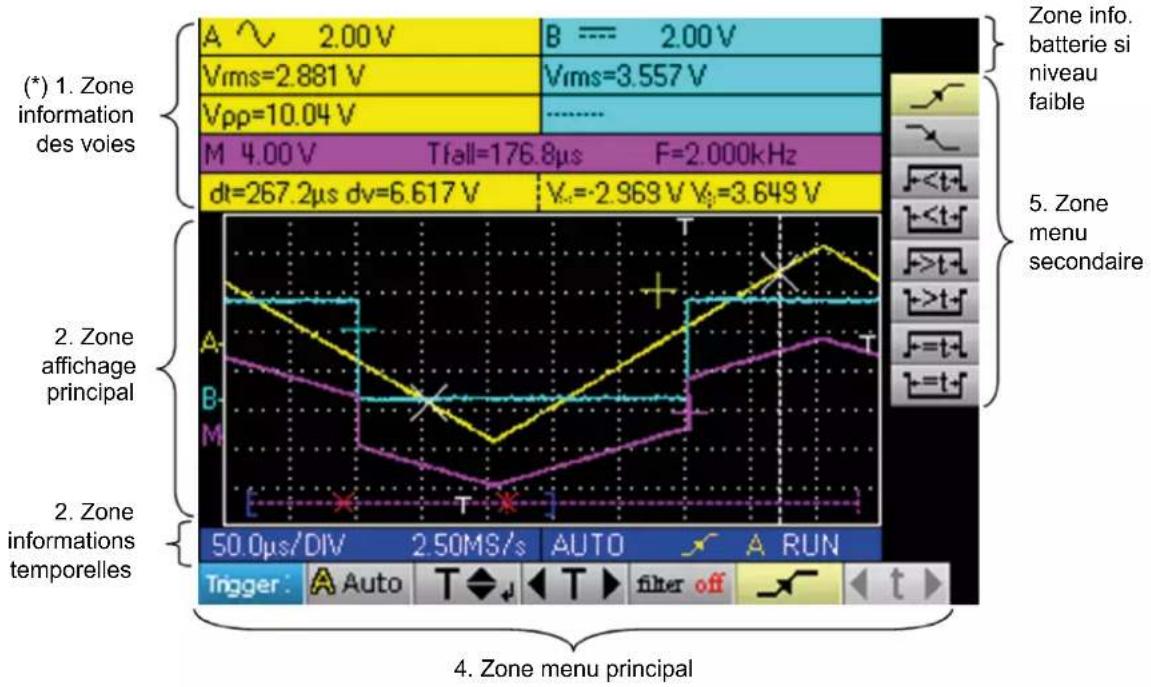

4.1. Visualisation 16

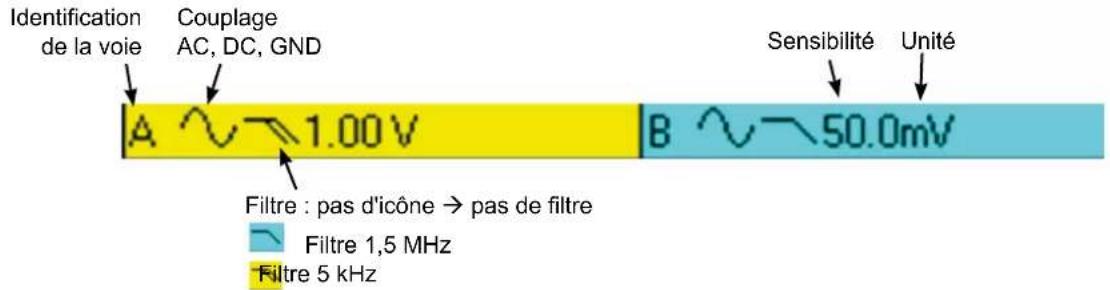

4.2. Informations des voies....16
4.3. Affichage principal 18

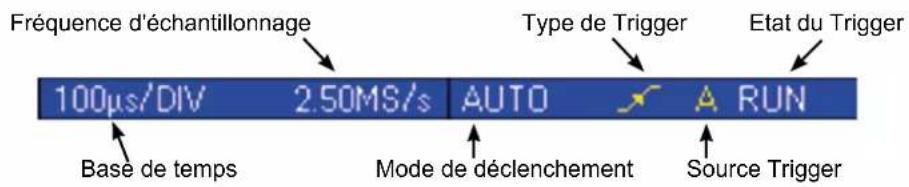

4.4. Informations temporelles ...... 18

5. MODE OSCILLOSCOPE "LES MENUS"......19

5.1. Visualisation 19
5.2. Organisation 19
5.3. Zone menu principal....19
5.4. Zone menu secondaire....19
5.5. Navigation....20

6. MODE OSCILLOSCOPE "MENU VOIE A OU B"......22

6.1. Le Menu Voie "A" ou "B" 22

7. MODE OSCILLOSCOPE "MENU VOIE MATH" 26

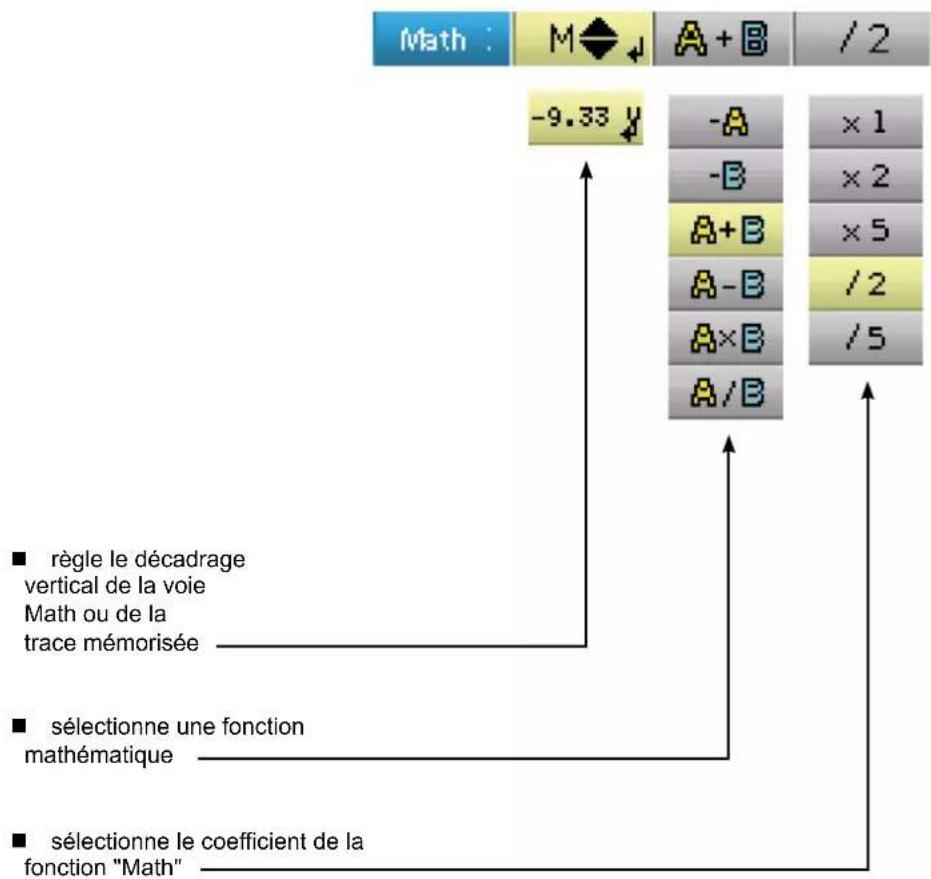

7.1. Le Menu "Voie M" 26

8. MODE OSCILLOSCOPE "MENU TRIGGER" 30

8.1. Le Menu "Trigger" 30
8.2.Description....31
8.3. Exemples....32

9. MODE OSCILLOSCOPE "MENU ACQUISITION" 35

9.1. Le Menu "Acquisition" 35
9.2. Exemples....36

10. MODE OSCILLOSCOPE "MENU MESURE" 39

10.1. Le Menu "Mesure" 39

11. MODE OSCILLOSCOPE "MENU MÉMOIRE"......42

11.1. Le Menu "Mémoire" 42
11.2. Exemple....43
11.3.Description....44

12. MODE OSCILLOSCOPE "MENU OUTIL" 45

12.1. Le Menu "Outil" 45

13. MODE OSCILLOSCOPE "TOUCHE AIDE" 46

13.1. La touche "Aide" 46

14. MODE MULTIMÈTRE "LES TOUCHES" 47

14.1. Six touches "Menu" 47
14.2. Trois touches : Voies A, B et Math....47
14.3. Deux touches "Base de temps" 48
14.4. Deux touches "Sensibilité"......48
14.5. Deux touches fonctionnelles....48

15. MODE MULTIMÈTRE "L'AFFICHAGE" 49

15.1. Visualisation 49
15.2. Zone mesure 49
15.3. Zone fenêtre graphique .... 50
15.4. Zone menu principal....50
15.5. Zone menus secondaires .... 50

16. MODE MULTIMÈTRE "MENU MESURE" 51

16.1. Le Menu "Mesure" 51
16.2.Description....51

17. MODE MULTIMÈTRE "MENU VOIE A OU B" 54

17.1. Le Menu "Voie A ou B"....54
17.2. Notes 54
17.3. Exemple : Couplage multimètre ..... 55

18. MODE MULTIMÈTRE "MENU MÉMOIRE" 56

18.1. Le Menu "Mémoire" 56

19. MODE ANALYSEUR D'HARMONIQUES "LES TOUCHES"......57

19.1. Six touches "Menu" 57
19.2. Trois touches : Voies A, B et Math....57
19.3. Deux touches "Base de temps" 58
19.4. Deux touches "Sensibilité" 58
19.5. Deux touches fonctionnelles....58

20. MODE ANALYSEUR D'HARMONIQUES "L'AFFICHAGE" 59

20.1. Visualisation ....59
20.2. Zone mesure 59
20.3. Zone d'affichage des harmoniques....60
20.4. Zone référence harmonique 60
20.5.Zones menu principal et secondaire....60

21. MODE ANALYSEUR D'HARMONIQUES "MENU VOIE A OU B" 61

21.1. Le Menu Voie A ou B 61

22. MODE ANALYSEUR D'HARMONIQUES "MENU ACQUISITION" 62

22.1. Le Menu Acquisition 62

23. MODE ANALYSEUR D'HARMONIQUES "MENU MÉMOIRE" 63

23.1. Le Menu Mémoire....63

24. PROGRAMMATION À DISTANCE 64

24.1. Présentation 64
24.2. Raccordement de l'oscilloscope 64
24.3. Mise à jour 64

25. SPÉCIFICATIONS TECHNIQUES "MODE OSCILLOSCOPE" 65

25.1. Déviation verticale 65
25.2. Déviation horizontale (base de temps)....66
25.3. Circuit de déclenchement....66
25.4. Chaîne d'acquisition 67
25.5. Format des différents fichiers 67
25.6. Traitement mesures....68
25.7. Affichage 69

26. SPÉCIFICATIONS TECHNIQUES "ACCESSOIRES"....70

27. SPÉCIFICATIONS TECHNIQUES "MODE MULTIMÈTRE"....71

28. SPÉCIFICATIONS TECHNIQUES "MODE ANALYSE DES HARMONIQUES DU RÉSEAU"....73

29. INTERFACES DE COMMUNICATION 73

29.1. Interface USB/optique 73

30. CARACTÉRISTIQUES GÉNÉRALES....74

30.1. Environnement 74
30.2. Alimentation....74

30.3. 74

31. CARACTÉRISTIQUES MÉCANIQUES....75

31.1. Boîtier 75
31.2. Colisage....75

32. FOURNITURES 75

32.1.Accessoires 75

33. MAINTENANCE....76

33.1. Nettoyage 76
33.2. Mise à jour du logiciel interne de l'instrument....76

34. GARANTIE....76

35. NOTICE DE PROGRAMMATION....77

35.1. Presentation 77
35.2. Connection of the instrument....77
35.3. Programming convention....77
35.4. Command syntax....78
35.5. Response syntax 79

36. COMMANDS SPECIFIC TO THE INSTRUMENT "OSCILLOSCOPE MODE" 80

36.1. Vertical....80
36.2. Trigger 81
36.3. Horizontal 83
36.4. Display....84
36.5.Measure....84
36.6. Memory....87
36.7. Utilities....89
36.8. Help 92

37. COMMANDS SPECIFIC TO THE INSTRUMENT "MULTIMETER MODE" 93

37.1. Vertical....93
37.2. Recording time 94
37.3. Measurement....94
37.4. Error....94

38. IEEE 488.2 COMMON COMMANDS....96

		OX 5022B	OX 5042B
00	6 accumulateurs NiMH	√√	√√
1	un oscilloscope portable	√√	√√
2	adaptateur BNC-Banane	√ x2	√ x1
3	jeu de cordons banane droit-coudé PVC surmoulés (1.5 m rouge et noir)	√ x2	√ x1
4	jeu de pince crocodile (rouge et noir)	√ x2	√ x1
5	jeu de pointe de touche 1000 V CAT IV (rouge et noir)	√ x2	√ x1
6	sonde 10:1 600V / BNC M		√√
7	cordon jack-USB	√√	√√
8	WALLPLUG USB	√√	√√
9	cordon optique USB	√√	√√
10	sacoche	√√	√√
11	Quick Start Guide / Guide de démarrage rapide	√√	√√
12	fiche de sécurité	√√	√√
13	Fiche batterie NiMH	√√	√√
14	Attestation de vérification	√√	√√
	boîte d'emballage	√√	√√

1.2. ACCESSOIRES

• SONDE MLI01
• PINCE E27 CVH OSCILLO

Pour les accessoires et les rechanges, consultez notre site internet :

www.chauvin-arnoux.com

2. DESCRIPTION DE L'APPAREIL

2.1. PRÉSENTATION

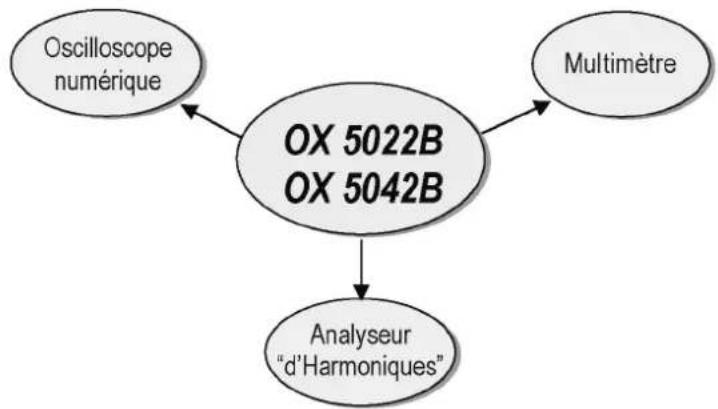

Ces oscilloscopes ont la particularité de regrouper 3 appareils en un :

■ Un oscilloscope numérique portable, destiné à l'analyse des signaux présents en électronique et électrotechnique,

■ un multimètre 2 voies, 8000 points,

■ un analyseur "d'harmoniques", pour la décomposition de 2 signaux, simultanément avec leur fondamental et leur 31 premières harmoniques.

L'instrument travaille à profondeur d'acquisition constante de 2500 points.

Un écran LCD TFT permet de visualiser les signaux appliqués, accompagnés de tous les paramètres de réglage.

Les fonctions principales de commande sont accessibles par les touches de la face avant.

Une interface graphique permet :

- de régler les paramètres liés au bouton sélectionné,

- de naviguer par un menu principal horizontal rappelant les paramétrages courants et des sous-menus verticaux.

2.2. ALIMENTATION

L'oscilloscope est livré avec :

- une alimentation secteur/USB et un cordon jack/USB équipé d'une ferrite

Polarité

■ 6 accumulateurs rechargeables → NiMH (1,2 V - LR6 ou AA).

Lorsque l'alimentation externe est connectée, cette source d'énergie est privilégiée pour le fonctionnement de l'instrument. Ainsi, les accumulateurs ne sont utilisés qu'en l'absence d'alimentation externe.

Avec l'alimentation externe, vous pouvez utiliser votre oscilloscope, que les batteries soient déchargées,

fectueuses, voire absentes.

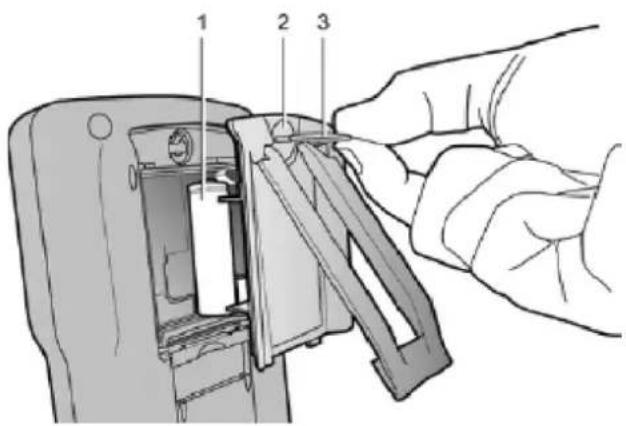

2.3. ACCUMULATEURS

Un indicateur "accumulateur vide" s'affiche sur l'écran, lorsque le niveau de charge des accumulateurs est insuffisant et qu'il faut prévoir rapidement une nouvelle source d'alimentation :

■ branchez l'alimentation externe ou
■ changez les accumulateurs.

Sans branchement de l'alimentation externe, lorsque le niveau devient critique, un message d'alarme "Le niveau de batterie est critique, l'appareil va s'éteindre" précède l'extinction automatique de l'instrument.

2.3.1. CHARGE

Les accumulateurs se chargent lorsque l'oscilloscope est éteint, tout en étant connecté à l'alimentation externe. Durant la charge rapide des accumulateurs, la LED en face avant est allumée.

Elle clignote dans les conditions suivantes :

■ pré-charge des accumulateurs fortement déchargés
■ température trop faible ou trop élevée
■ accumulateurs endommagés.

Les accumulateurs doivent être remplacés par des accumulateurs rechargeables Ni-MH. L'autonomie est garantie pour des accumulateurs de même capacité (notée en mAh) que ceux livrés avec l'oscilloscope.

Lorsque la charge est terminée, la LED s'éteint.

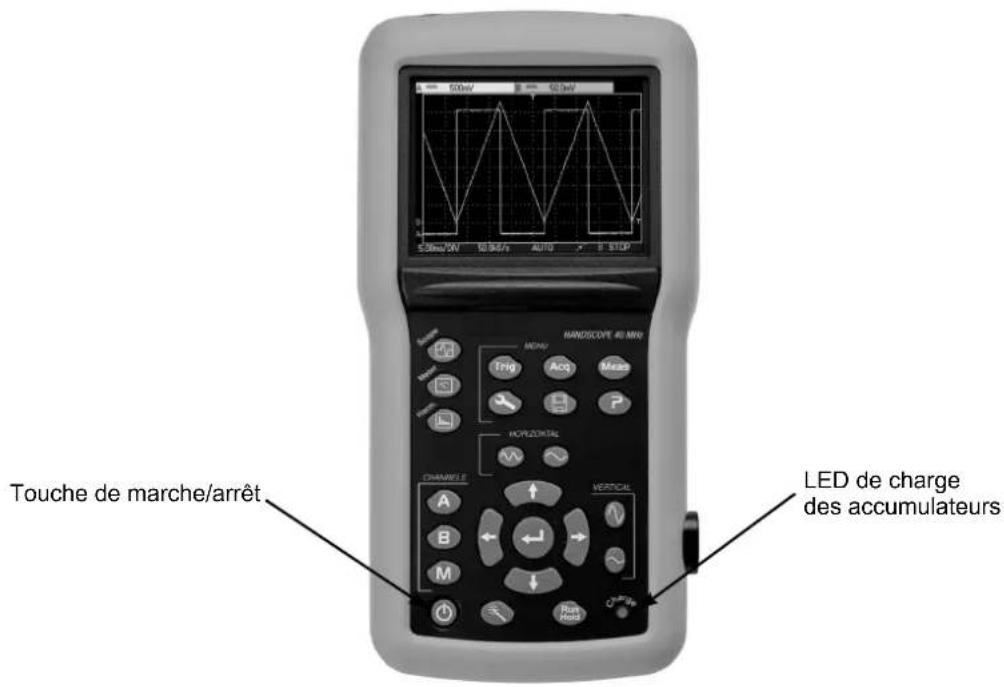

Si la charge est interrompue avant la fin, la led reste allumée une minute pour rappeler à l'utilisateur que la charge n'est pas complète.

Il est possible, mais déconseillé, d'utiliser des piles alcalines standard (type AA) en remplacement des accumulateurs, mais attention :

■ dans ce cas, ne connectez pas l'alimentation externe, car instrument éteint, le mécanisme de charge s'active, ce qui peut conduire à la destruction des piles et endommager l'instrument ;
■ ne laissez pas séjourner trop longtemps les piles dans l'instrument pour éviter tout problème de fuite des éléments.

2.3.2. ACCÈS

Si nécessaire, les accumulateurs (1) sont accessibles, en face arrière de l'oscilloscope après rotation du verrou "quart de tour" (2) dans le sens anti-horaire ; utilisez une pièce de monnaie (3) :

Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point collecte approprié pour le recyclage.

2.4. ISOLATION DES VOIES

Les deux voies d'entrée de l'oscilloscope sont isolées, entre elles, par rapport à la terre et par rapport au bloc d'alimentation secteur. Cette isolation est une isolation double ou renforcée dans le respect des normes de sécurité /EN 61010-1 ou BS EN 61010-1 et IEC/EN 61010-2-030 ou BS EN 61010-2-030.

Cela permet d'effectuer des mesures sur des installations ou dispositifs reliés au réseau de distribution électrique pour des tensions jusqu'à 600 V en CAT III. Le mode commun autorisé entre les deux voies s'élève à 600 V en CAT III.

Ainsi, l'opérateur, les dispositifs en test et l'environnement restent entièrement protégés en toutes circonstances.

Toute tension (même dangereuse) présente sur une voie ne peut se retrouver sur l'autre. Les points bas des entrées étant entièrement isolés, il n'existe pas de possibilité de re-bouclage des points bas (pouvant être très dangereux et très destructifs).

Les isolations de l'oscilloscope se schématisent de la façon suivante :

Channel A 600V CAT III 600V CAT III Channel B 600V CAT III

L'utilisation d'accessoires de tension et/ou de catégories inférieures à 600 V CAT III réduit le domaine d'utilisation à la tension et/ou catégories les plus basses.

Votre oscilloscope est classé 600 V CAT III ; il faut, de plus, utiliser des accessoires 600 V CAT III au minimum. Les accessoires livrés avec l'instrument le permettent.

2.5. OX 5022B & OX 5042B

2.5.1. FACE AVANT

500mV 500mV 500mA/1 50kA/t AUTO I STOP Touche de marche/arrêt HANDSCOTE 40 MHz MENU Trig Acq Meas HORIZONTAL CHANNEL A B M VERTICAL Rus Watts LED de charge des accumulateurs

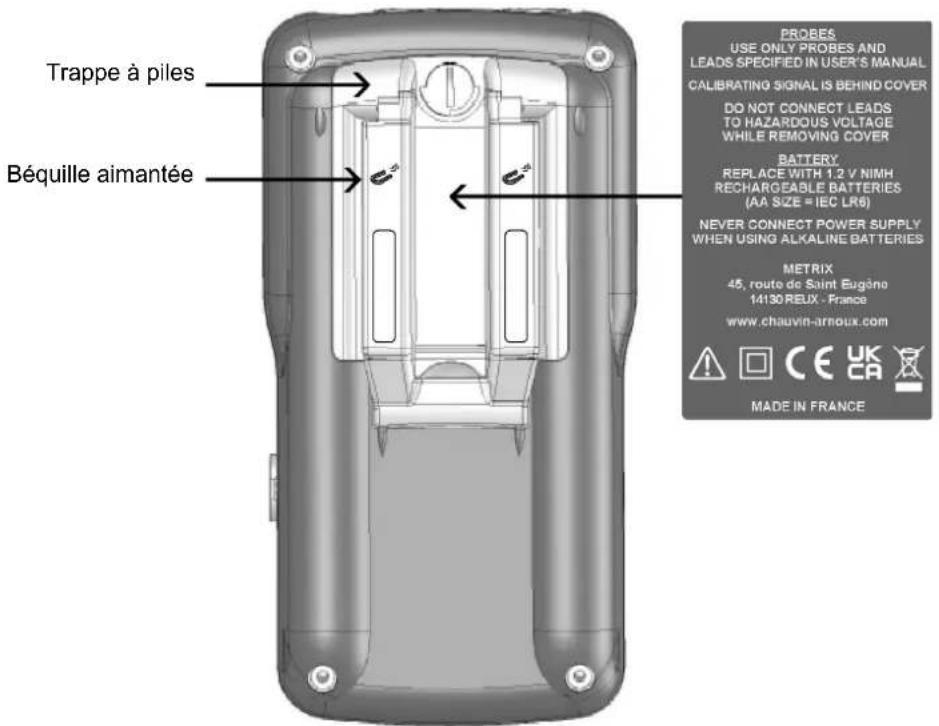

2.5.2. FACE ARRIÈRE

Trappe à piles Béquille aimantée PROBES USE ONLY PROBES AND LEADS SPECIFIED IN USER'S MANUAL CALIBRATING SIGNAL IS BEHIND COVER DO NOT CONNECT LEADS TO HAZARDOUS VOLTAGE WHILE REMOVING COVER BATTERY REPLACE WITH 1.2 V NIMH RECHARGEABLE BATTERIES (AA SIZE = IEC LR6) NEVER CONNECT POWER SUPPLY WHEN USING ALKALINE BATTERIES METRIX 45, route de Saint Eugène 1:4130 REUX - France www.chauvin-arnoux.com Made IN FRANCE

La béquille escamotable permet le maintien de l'instrument en position 30° par rapport à l'horizontal.

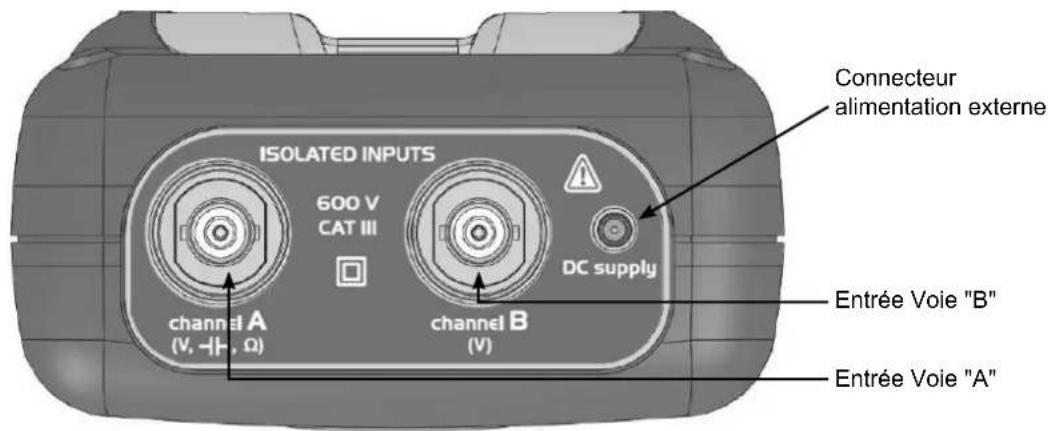

2.5.3. BORNIER DE MESURE

ISOLATED INPUTS 600 V CAT III channel A (V, -H, Ω) DC supply Channel B (V) Connecteur alimentation externe Entrée Voie "B" Entrée Voie "A"

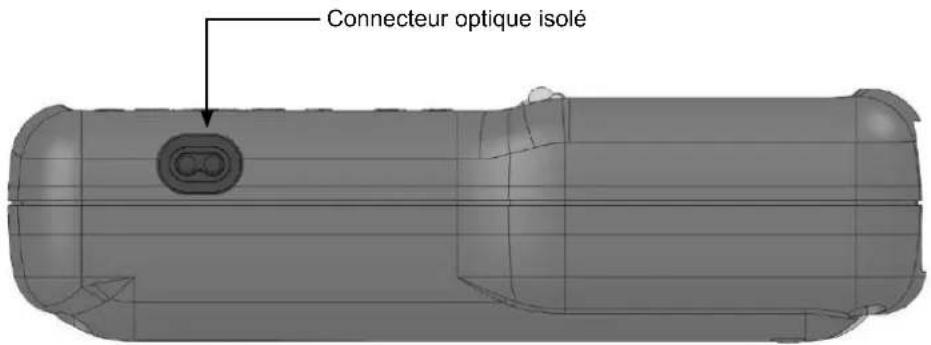

2.5.4. FLANC

Connecteur optique isolé

2.6. CONSEILS D'UTILISATION DES SONDES

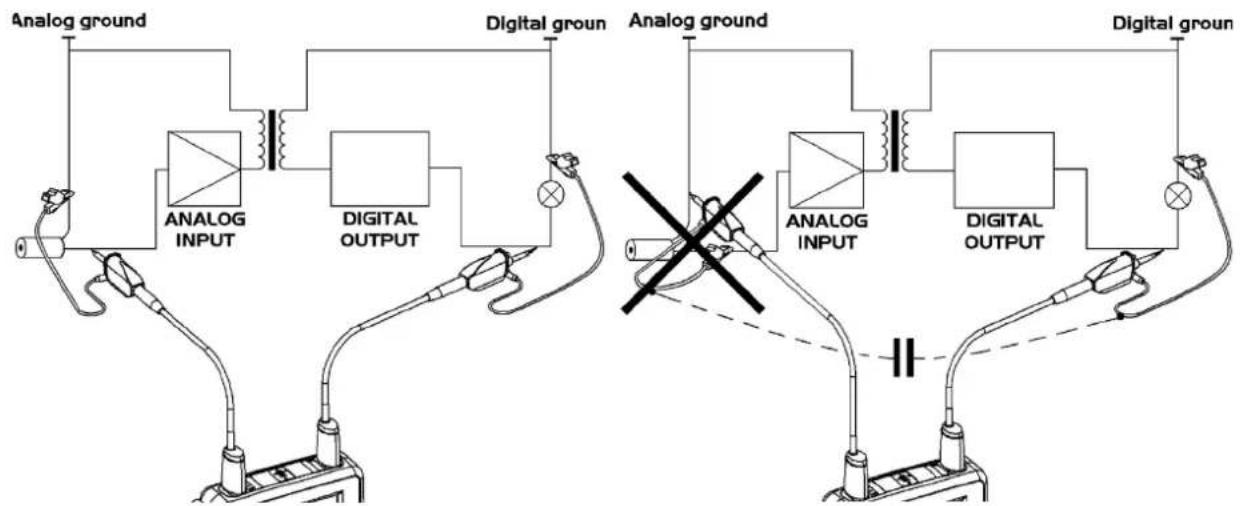

2.6.1. CONNEXION DES CONDUCTEURS DE RÉFÉRENCE DE LA SONDE

Distribution des capacités parasites :

Il est impératif, compte tenu des capacités parasites, de connecter correctement les conducteurs de référence de chaque sonde. Ces conducteurs doivent, de préférence, être reliés aux points froids, pour éviter la transmission des bruits par la capacité parasite entre mode.

Le bruit de la masse digitale est transmis à l'entrée analogique par la capacité parasite.

Rappel : Afin d'éviter les chocs électriques ou des incendies ntuels :

N'utilisez jamais d'accessoires dont la masse est accessible, si celle-ci est portée par une tension > 30 Vrms par rapport à la terre.

Cette précaution est nécessaire, par exemple, avec des sondes possédant une BNC métallique accessible. Les accessoires livrés avec l'instrument sont conformes.

>30Vrms

Rappel : Définition des symboles et précautions d'emploi selon norme IEC/EN 61010-2-032 ou BS EN 61010-2-032 en max. 600 V en catégorie III (par rapport à la terre et entre les 2 voies).

2.7. CALIBRATION DE SONDE

La sortie de calibration (3 Vpp, 1 kHz) des sondes se trouve sous la trappe batterie (voir § 2.5.2. Face arrière).

Pour obtenir une réponse optimale, il est nécessaire d'ajuster la compensation basse fréquence des sondes. Pour effectuer ce réglage, il est impératif de déconnecter les deux voies de votre oscilloscope des circuits mesurés ; puis, ouvrir la trappe à pile de l'instrument.

Connectez la sonde à régler sur la sortie calibration se trouvant derrière cette trappe, comme indiqué ci-contre.

Sélectionnez le couplage DC de la voie sur laquelle la sonde est connectée et lancez un autotest (icône ci-contre) pour effectuer un pré-réglagle. Ajustez la sensibilité et le décadrage vertical de la voie, pour que le signal occupe pleinement l'écran et ajustez la base de temps à 200 µs pour voir une période de signal à l'écran. Tournez l'embase BNC de la sonde pour pouvoir accéder à la vis de réglage de la sonde :

500nV -1.83 V 200A 200B AUTO A RUN EVA FCA KAI X V

Dans notre exemple ci-contre, la sonde est sur-compensée : un dépassement apparaît.

Tournez la vis dans un sens ou dans l'autre, de façon à ce que le plateau du signal soit horizontal et ressemble à l'écran ci-contre. Votre sonde est maintenant calibrée, vous pouvez tourner à nouveau l'embase BNC de la sonde pour fermer l'accès au réglage.

Repositionnez la trappe à piles pour utiliser votre instrument dans les conditions optimales de sécurité.

2.8. DESCRIPTION DE LA FACE AVANT

Les fonctions principales de l'instrument sont accessibles par la face avant.

2.8.1. TOUCHE MARCHE/ARRÊT

Mise en service par un appui court sur la touche ci-dessus et mise hors service par un appui long (apparition d'un message et retentissement d'un bip).

2.8.2. TOUCHES MODE DE FONCTIONNEMENT

Un appui sur l'une de ces 3 touches sélectionne le mode de fonctionnement de l'instrument sans changer les connexions d'entrée mesure:

- oscilloscope

- multimètre

- analyseur d'harmoniques

2.8.3. TOUCHES DE DÉPLACEMENT

Ce pavé permet de se déplacer dans les menus et dans les fenêtres de dialogues ; il permet aussi de déplacerraphiques (curseur, trigger, position de la mémoire ...) à travers les menus.

■ Action des touches horizontales :

• Déplacement horizontal dans les menus principaux
• Réglage de valeurs dans les menus secondaires
• Déplacement horizontal dans une fenêtre de dialogue

■ Action des touches verticales :

• Déplacement vertical et sélection automatique dans les menus secondaires
• Réglage de valeurs dans les menus principaux
• Déplacement vertical dans une fenêtre de dialogue

■ Action de la touche centrales "Enter" :

• Ouverture d'une fenêtre de dialogue depuis un menu primaire ou secondaire
• Validation des éléments d'une fenêtre de dialogue

Un appui sur cette touche sélectionne le mode "Oscilloscope".

affiche le menu principal "Mesure/Curseur"

Mémoire

affiche le menu principal "Mémoire"

Aide

affiche la fenêtre d' "Aide"

3.2. TROIS TOUCHES : VOIES A, B ET MATH OU MÉMOIRE

Voie A - Un simple appui sélectionne la voie A (ou B) et fait apparaître le menu correspondant. Voie B - Un double appui désélectionne la voie. Voie M - Un simple appui sélectionne la voie M (Math ou mémoire si une trace a été rappelée) et fait apparaître le menu correspondant - Un double appui désélectionne la voie (si la voie M est une mémoire, celle-ci est perdue et doit être rechargée)

Si des références sont présentes (§11.1), la désélection de la voie efface définitivement la référence associée.

3.3. DEUX TOUCHES "BASE DE TEMPS"

augmente la base de temps de l'acquisition jusqu'à 200 s.

diminue la base de temps de l'acquisition jusqu'à 25 ns.

3.4. DEUX TOUCHES "SENSIBILITÉ"

augmente la sensibilité verticale de la dernière voie sélectionnée jusqu'à 5 mV.

diminue la sensibilité de la dernière voie sélectionnée jusqu'à 200 V.

Pour la voie M, les touches « sensibilité » font varier le facteur d'amplitude, seulement si une voie math est validée.

3.5. DEUX TOUCHES FONCTIONNELLES

lance un réglage automatique sur les voies A et B. Le succès de chaque autoset vertical conditionne l'activation

lance ou arrête l'acquisition.

4.1. VISUALISATION

4.2. INFORMATIONS DES VOIES

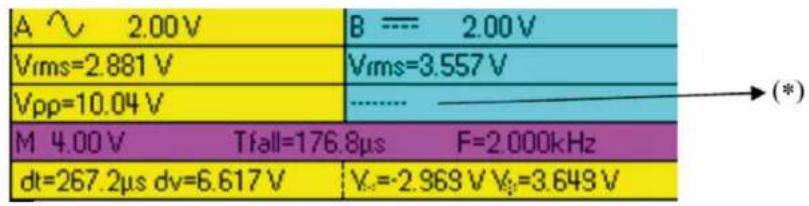

A ~ 2.00 V Vrms=2.881 V Vpp=10.04 V M 4.00 V Tfall=176.8μs F=2.000kHz dt=267.2μs dv=6.617 V Vcc=-2.963 V Vcc=3.649 V B === 2.00 V Vrms=3.557 V ----------------→(*)

4.2.1. ZONE "VOIES PRINCIPALES"

Identification de la voie Couplage AC, DC, GND A ~ 1.00 V Filtre : pas d'icône → pas de filtre Filtre 1,5 MHz Filtre 5 kHz B ~ 50.0mV Sensibilité Unité

Dans cette fenêtre sont indiquées les informations directes des voies A et B :

■ Identification de la voie
■ Couplage de la voie
■ Filtre
■ Sensibilité de la voie
■ Unité de la voie

(*) Si aucune mesure n'est sélectionnée ou si la mesure est impossible ou si la voie n'est pas validée, la mesure sera remplacée par des pointillés.

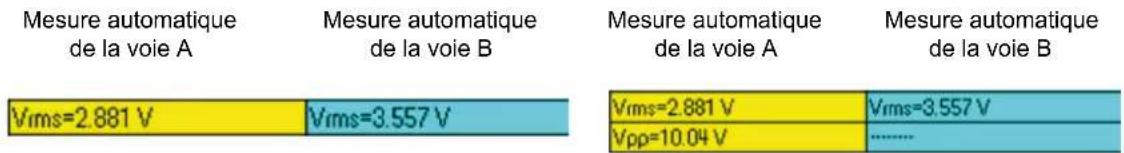

4.2.2. ZONE "MESURES AUTOMATIQUES"

Mesure automatique de la voie A Vrms=2.881 V Vrms=3.557 V Mesure automatique de la voie A Vrms=2.881 V Vpp=10.04 V Vrms=3.557 V ..........

Dans cette fenêtre, sont indiquées les mesures automatiques sélectionnées. Il est possible de sélectionner 1 ou 2 mesures par voie.

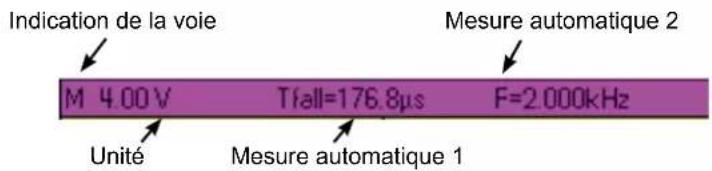

4.2.3. ZONE "MATH"

Indication de la voie M 4.00 V Unité Tfall=176.8µs Mesure automatique 2 Mesure automatique 1 F=2.000kHz Mesure automatique 2

Fond violet, si la voie "M" affiche une fonction Math

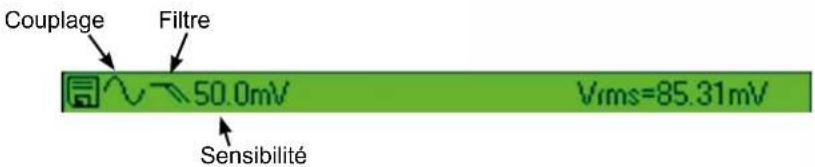

4.2.4. ZONE "MÉMOIRE"

Couplage Filtre 50.0mV Vrms=85.31mV Sensibilité

Fond vert, si la voie "M" affiche une fonction Mémoire

Dans cette fenêtre, sont indiquées les informations de la voie "M". Cette voie peut contenir une fonction "Math" ou "Mémoire".

Si la voie "M" affiche une fonction "Math", les informations suivantes apparaissent :

■ Identification de la voie
■ Sensibilité
Unité
■ Mesures automatiques

Si la voie "M" affiche une fonction "Mémoire", les informations suivantes apparaissent :

■ Identification de la voie
■ Sensibilité
■ Couplage
■ Filtre
Unité
■ Mesures automatiques

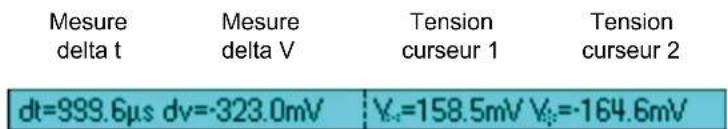

4.2.5. ZONE "MESURES PAR CURSEURS"

Mesure delta t Mesure delta V Tension curseur 1 Tension curseur 2 dt=999.6μs dv=-323.0mV V₁=158.5mV V₂=-164.6mV

Dans cette fenêtre, sont indiquées les mesures par curseurs. La couleur du fond est identique à celle de la voie sur laquelle les curseurs sont attachés.

Elle renvoie :

■ l'écart horizontal (dt) et vertical (dv) entre les deux curseurs,
■ la mesure en tension des curseurs.

4.3. AFFICHAGE PRINCIPAL

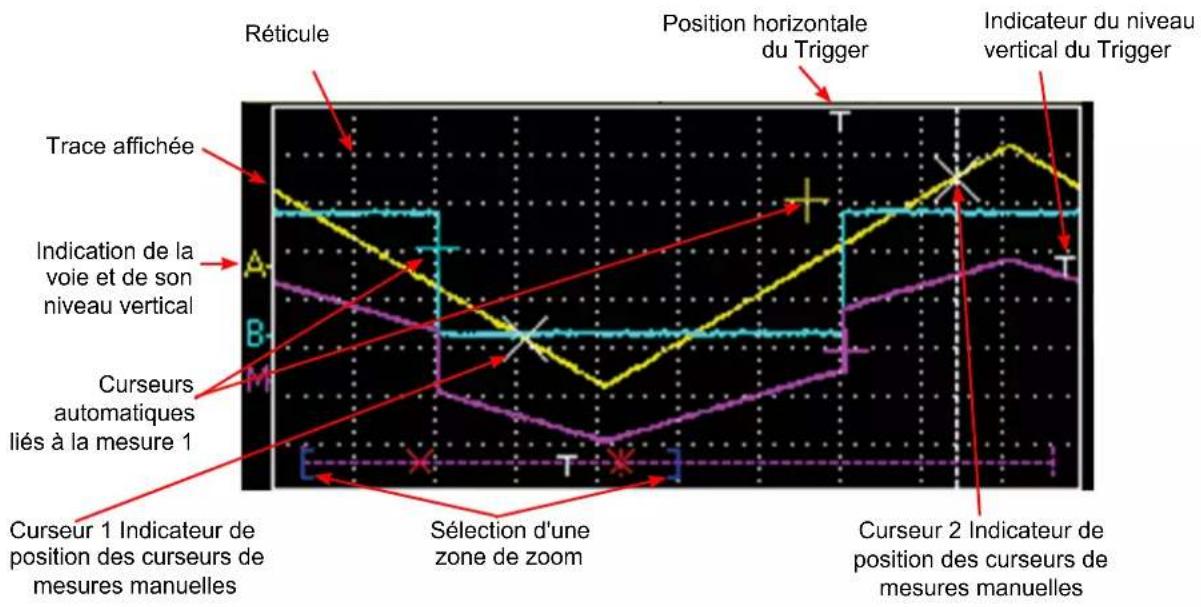

Réticule Position horizontale du Trigger Indicateur du niveau vertical du Trigger Trace affichée Indication de la voie et de son niveau vertical Curseurs automatiques liés à la mesure 1 Curseur 1 Indicateur de position des curseurs de mesures manuelles Sélection d'une zone de zoom Curseur 2 Indicateur de position des curseurs de mesures manuelles

4.4. INFORMATIONS TEMPORELLES

Fréquence d'échantillonnage 100μs/DIV 2.50MS/s AUTO A RUN Base de temps Mode de déclenchement Source Trigger Type de Trigger Etat du Trigger

Cette fenêtre est divisée en deux groupes :

■ Un groupe information temporelle

• base de temps
• fréquence d'échantillonnage

■ Un groupe information trigger :

-mode de déclenchement
- type du trigger
- source du trigger
- état du trigger : RUN, READY, STOP.

5.1. VISUALISATION

5.2. ORGANISATION

Les menus sont composés de deux éléments :

■ un menu horizontal, dit "principal", situé en bas de l'écran,
■ un menu vertical dit "secondaire", situé à droite de l'écran.

5.2.1. MENU PRINCIPAL

La sélection d'un onglet dans les menus est matérialisée par un fond jaune. Quand un réglage n'est pas disponible dans le mode courant, il apparaît en grisé dans le menu principal et ne peut être sélectionné.

5.2.2. MENU SECONDAIRE

A chaque onglet du menu principal est associé un menu secondaire permettant de visualiser les différents réglages les du paramètre considéré.

Les 2 menus disparaissent automatiquement pour passer en mode plein écran au bout d'une vingtaine de secondes sans action sur le clavier. Un nouvel appui sur le bouton du menu permet de le réafficher.

5.3. ZONE MENU PRINCIPAL

Menu principal : rappelle la configuration de la voie A de l'oscilloscope

5.4. ZONE MENU SECONDAIRE

Menu secondaire couplage : donne accès à divers réglages du paramètre sélectionné dans le menu principal.

5.5. NAVIGATION

5.5.1. DÉPLACEMENT CLASSIQUE

Le déplacement dans le menu principal se fait par ces touches.

Ces touches permettent soit :

- un déplacement dans le menu secondaire,

'un paramètre vertical (voir § Réglage vertical)

5.5.2. RÉGLAGES VERTICAUX

Les réglages verticaux sont reconnaissables aux doubles flèches principal.

qui se trouvent sur l'onglet du menu

■ Pour modifier la valeur :

menu secondaire et donc de déplacer l'objet graphique associé au réglage dans le sens des flèches.

otoureha fenêtre de saisie directe de la valeur (voir § Activation d'une fenêtre de dialogue).

■ Pour sortir du réglage :

sortir du réglage.

5.5.3. RÉGLAGES HORIZONTAUX

Les réglages horizontaux sont reconnaissables aux deux flèches

qui encadrent l'identification du

paramètre sur l'onglet du menu principal.

■ Pour modifier la valeur : à l'aide des touches

, sélectionnez l'onglet de la

valeur numérique dans le menu secondaire.

- les flèches

le sens des flèches ;

permettent de modifier la valeur et donc de déplacer l'objet associé dans

de dialogue).

permet d'ouvrir la fenêtre de saisie directe de la valeur (voir § Activation d'une fenêtre

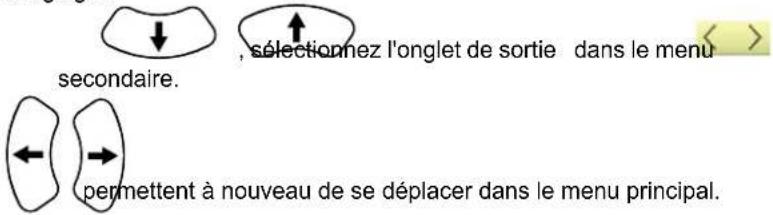

■ Pour sortir du réglage :

- à l'aide des touches

secondaire. sélectionnez l'onglet de sortie dans le menu permettent à nouveau de se déplacer dans le menu principal.

- les flèches

5.5.4. ACTIVATION D'UNE FENÊTRE DE DIALOGUE

Les réglages, pouvant se faire au travers d'une fenêtre de dialogue, sont reconnaissables au symbole ← présent sur l'onglet des menus.

Lorsque l'onglet est sélectionné, un appui sur la touche ⬏️ ouvre une fenêtre de dialogue.

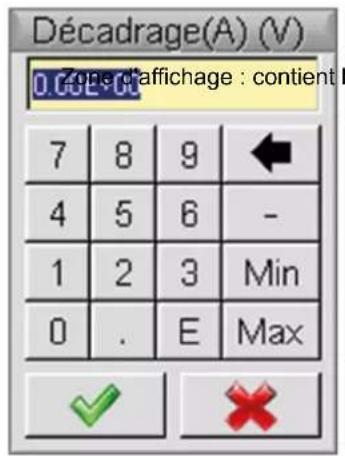

Fenêtre de saisie directe de réglage

Cette fenêtre permet d'ajuster directement la valeur numérique du paramètre concerné.

Décadrage(A) (V) Zone d'affichage : contient 0.62E-R 7 8 9 4 5 6 - 1 2 3 Min 0 . E Max ✓ X

Titre de la fenêtre, rappel du réglage de la voie concernée et de l'unité de valeur a valeur numérique du réglage.

Clavier

numérique

Zone

de

validation

Déplacement dans la fenêtre de l'élément actif (surlignage jaune).

Validation de la touche activée ou, dans la zone d'affichage, "Entrée / Sortie" du mode sélection.

Le mode sélection permet, dans la zone d'affichage, de sélectionner plusieurs caractères (surbrillance bleue) à l'aide

Les caractères ainsi sélectionnés peuvent alors être remplacés par la valeur du bouton qui est validé sur le clavier numérique (ou effacés par le bouton ).

A l'ouverture de la fenêtre, la valeur courante de la variable est totalement sélectionné par défaut.

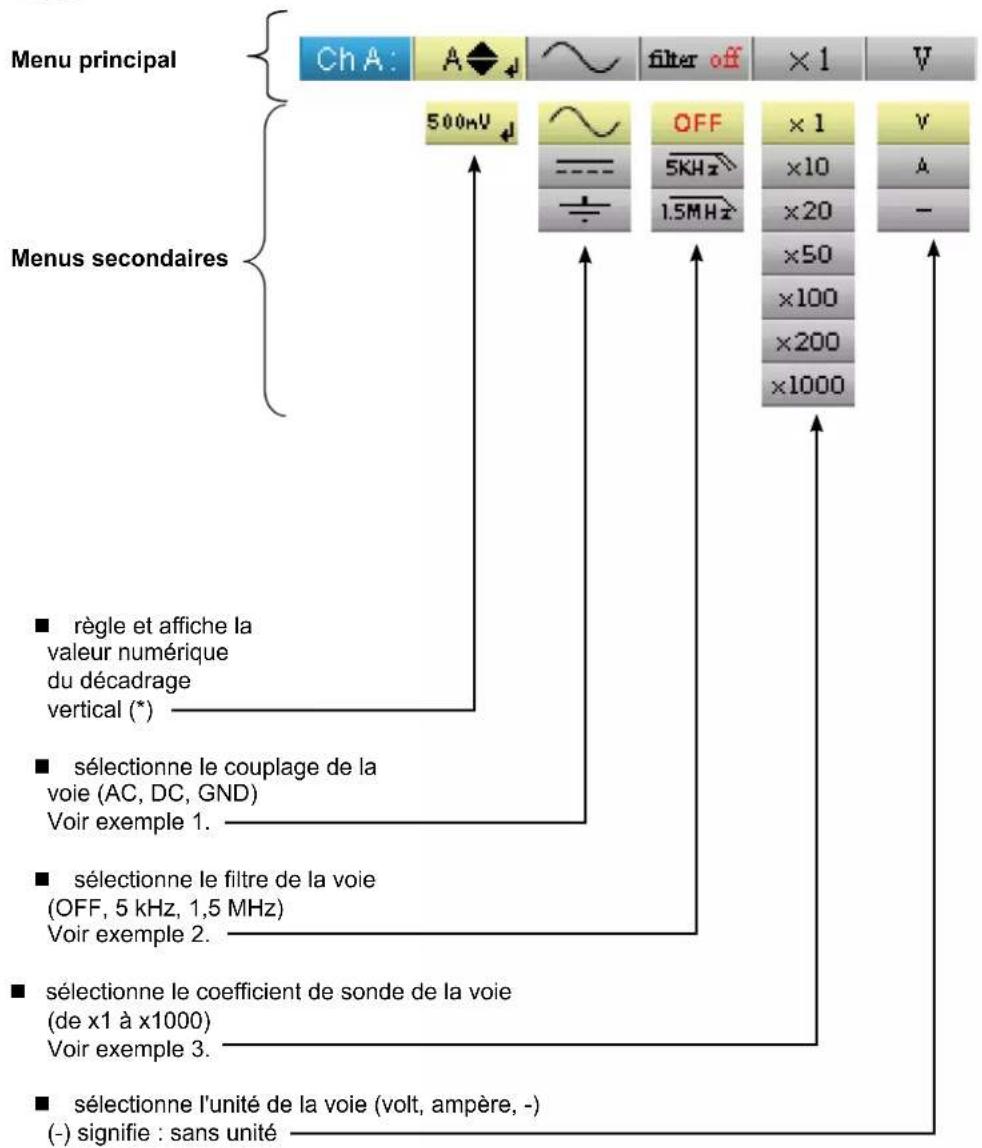

6.1. LE MENU VOIE "A" OU "B"

Appuyez sur l'une de ces touches

Sur le calibre 200 mV/div., le décadrage ne doit pas dépasser 3 div./8 div. disponibles, sinon → altération du signal mesuré (saturation).

6.1.1. COUPLAGE DE LA VOIE

Injection d'un signal sinusoidal de 1 kHz, 2 Vpp d'amplitude avec un offset de 0,5 V :

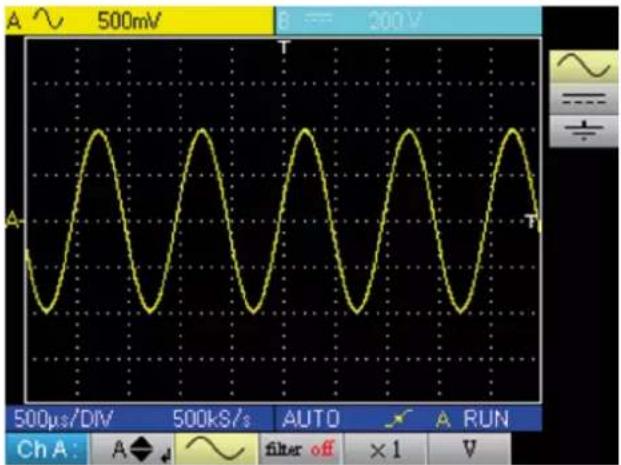

■ en couplage AC (la composante continue est supprimée) :

A ~ 500mV B = 200 V 500μs/DIV 500kS/s AUTO A RUN Ch A: A ▼ ~ filter off ×1 V

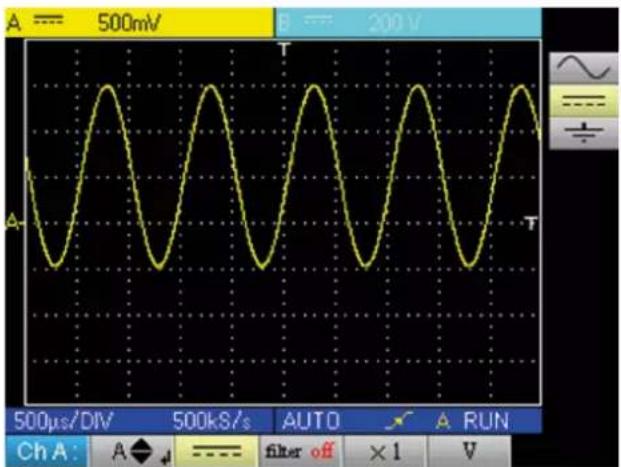

■ en couplage DC (l'intégralité du signal est mesuré) :

A === 500mV B === 200 V 500μs/DIV 500kS/s AUTO A RUN Ch A: A ▼ ---- filter off ×1 V

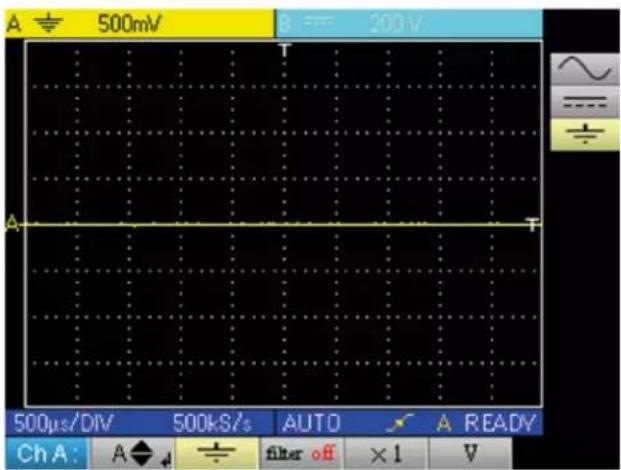

■ en couplage GND :

A 500mV 3 200V ~ + - 500µs/DIV 500kS/s AUTO A READY Ch A: A ▼ + - filter off ×1 V

6.1.2. FILTRE DE VOIE

Superposition de 2 sinusoides de fréquence 100 Hz et 3 MHz :

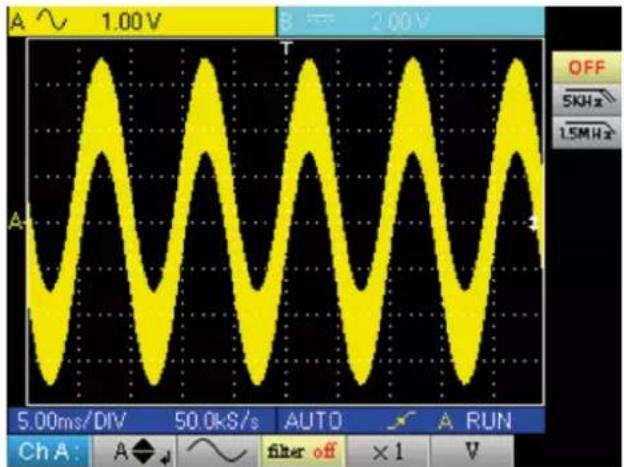

■ sans filtre (deux signaux sont transmis) :

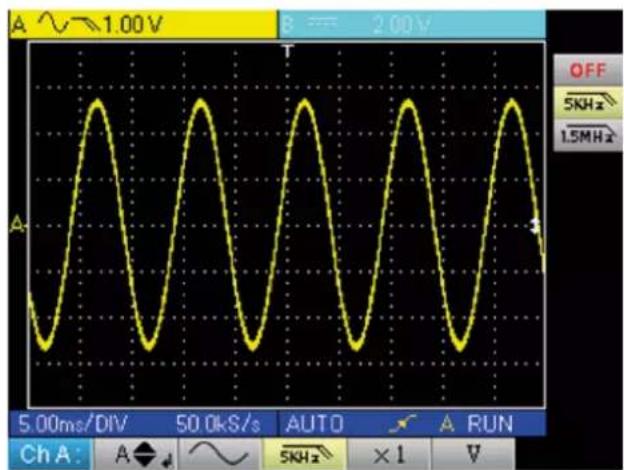

■ avec le filtre passe bas 5 kHz (la sinusoïde 3 MHz est coupée) :

A ~1.00V B = 2.00V OFF 5KHz 1.5MHz 5.00ms/DIV 50.0kS/s AUTO A RUN Ch A: A ~ 5KHz ×1 V

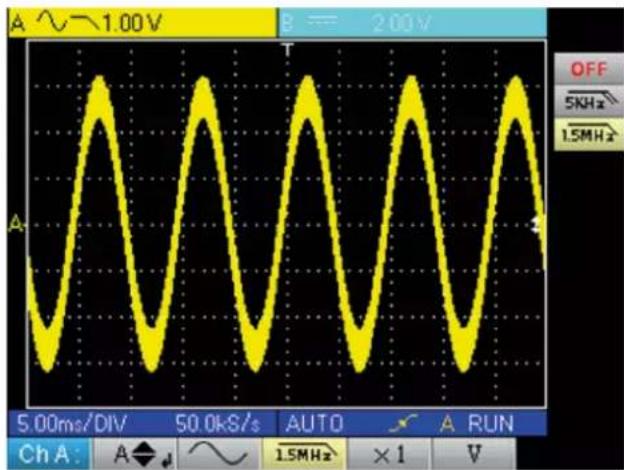

■ avec le filtre passe bas 1,5 MHz (la sinusoïde est partiellement coupée) :

A ~1.00V B = 200V OFF 5MHz 1.5MHz 5.00ms/DIV 50.0kS/s AUTO A RUN Ch A: A ~ 1.5MHz ×1 V

6.1.3. COEFFICIENT DE SONDE

Observation d'un signal sinusoidale de 2 Vpp et 100 Hz avec une sonde x10 :

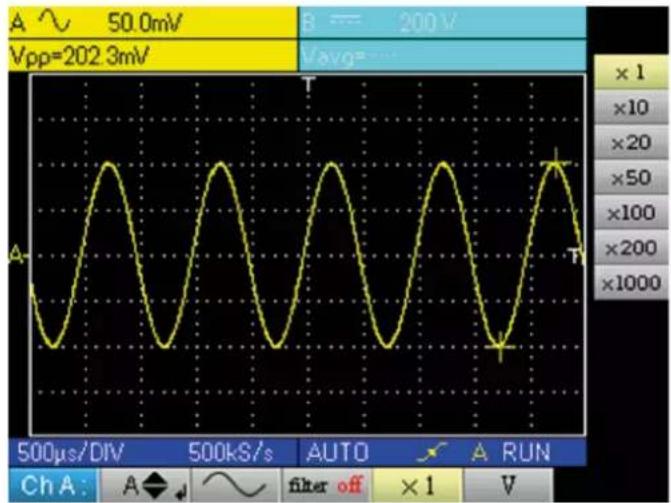

■ avec le coefficient x1 : les amplitudes et sensibilités sont fausses (facteur 10)

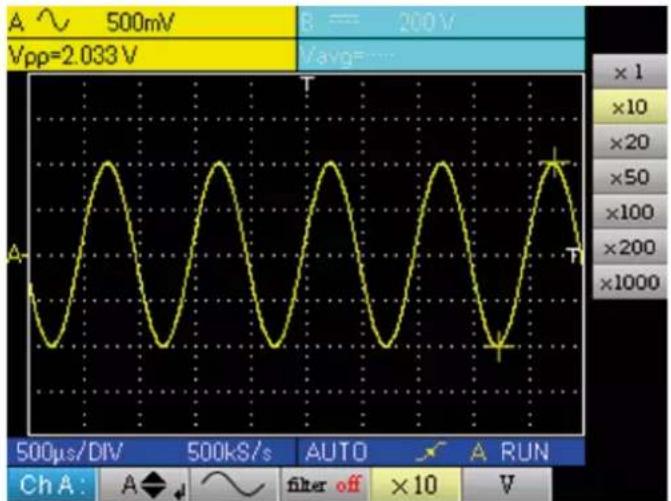

■ avec le coefficient x10 : les amplitudes et sensibilités sont correctes

A ~ 500mV Vpp=2.033 V B = 200 V Vavg=... ×1 ×10 ×20 ×50 ×100 ×200 ×1000 500μs/DIV 500kS/s AUTO A RUN Ch A: A √ ~ filter off ×10 V

7. MODE OSCILLOSCOPE "MENU VOIE MATH"

7.1. LE MENU "VOIE M"

Appuyez sur cette touche.

Math : M A + B / 2 -9.33 y -A × 1 -B × 2 A+B × 5 A-B / 2 A×B / 5 A/B ■ règle le décadrage vertical de la voie Math ou de la trace mémorisée ■ sélectionne une fonction mathématique ■ sélectionne le coefficient de la fonction "Math"

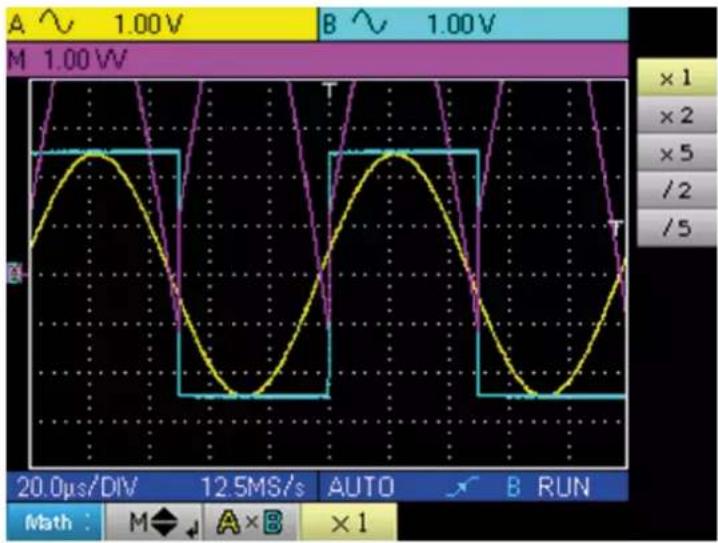

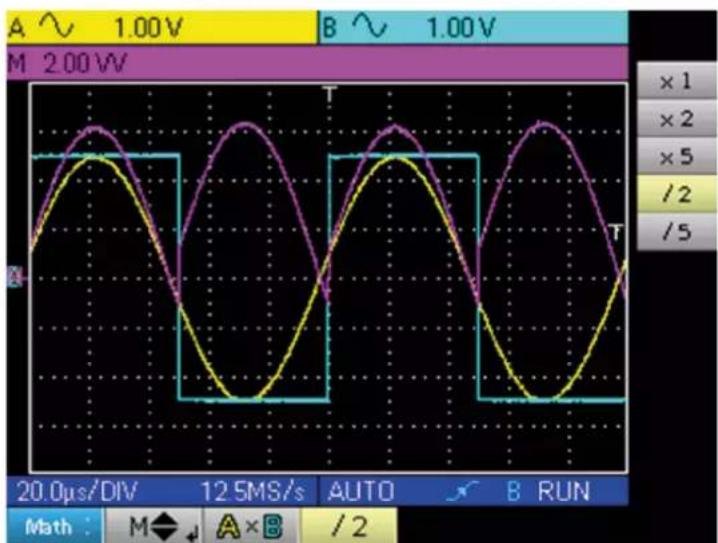

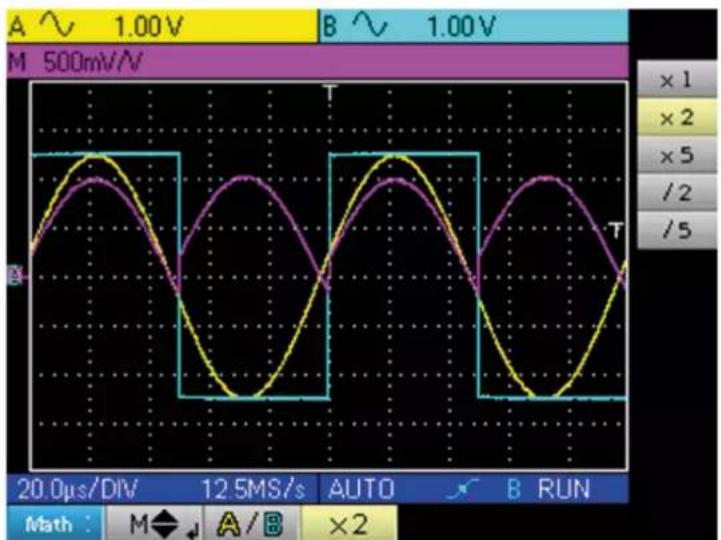

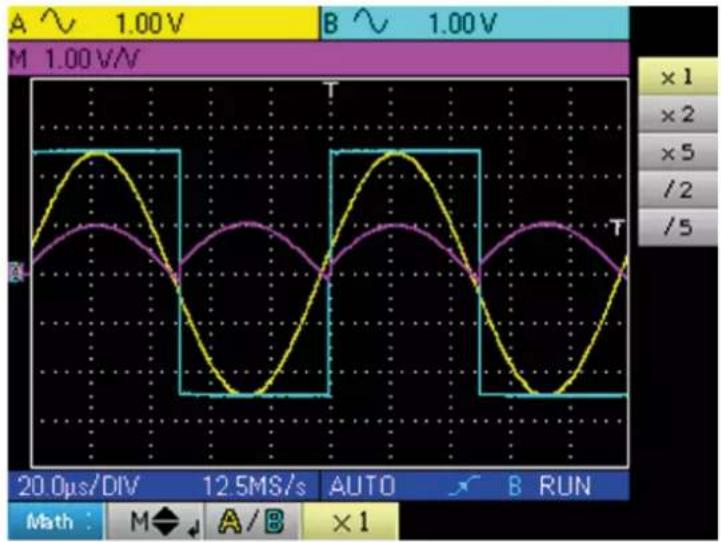

7.1.1. FONCTIONS MATHÉMATIQUES

Attention, le calcul des fonctions mathématiques n'est pas réalisé sur les grandeurs physiques, mais sur l'échantillonnage des signaux. On veillera notamment à utiliser des sensibilités identiques sur les voies A et B pour l'addition et la soustraction, de façon à donner un sens au calcul.

Ainsi, la détermination de la sensibilité de la voie Math se fait de la façon suivante :

Opération Sensibilité voie A Sensibilité voie B Sensibilité voie M
-AX-X
-B - YY
A + BX		Y = XY ≠ X	XX ?
A - BX		Y = XY ≠ X	XX ?
A x BX XY XY
A ÷ BX Y	X ÷ Y

Exemple 1 : M = A + B, addition d'un sinus de 5 Vpp avec un carré de 5 Vpp quasiment en phase :

Dans notre exemple, l'amplitude du signal résultant vaut 10 Vpp, la sensibilité de la voie M étant 1 Vpp, on constate un dépassement de la trace que l'on fait tenir dans l'écran en divisant par 2 la représentation :

La sensibilité de la voie M devient 2 V et l'amplitude reste 10 Vpp.

Exemple 2 : M = A x B, multiplication d'un sinus et d'un carré de 5 Vpp quasiment en phase :

Dans notre exemple, l'amplitude crête de notre fonction mathématique est de 2,5 V x 2,5 V = 6,25 VV, la sensibilité de la voie M étant 1 VV (avec le coefficient x 1), on observe un dépassement de la trace que l'on peut corriger en utilisant le coefficient /2.

La sensibilité de la voie M devient 2VV et la tension crête est 3,125 x 2VV = 6,25VV.

Exemple 3 : M = A ÷ B, division d'un sinus et d'un carré de 5 Vpp quasiment en phase :

Les tensions crêtes positives des signaux A et B étant égale, la division conduit à une tension crête positive de 1 V/V et donc une représentation de 1 division sur la trace, que l'on peut dilater en choisissant le coefficient x 2 ou x 5 :

La sensibilité de la voie M passe à 500 mV/V et l'amplitude crête positive de la trace est bien 1 V/V.

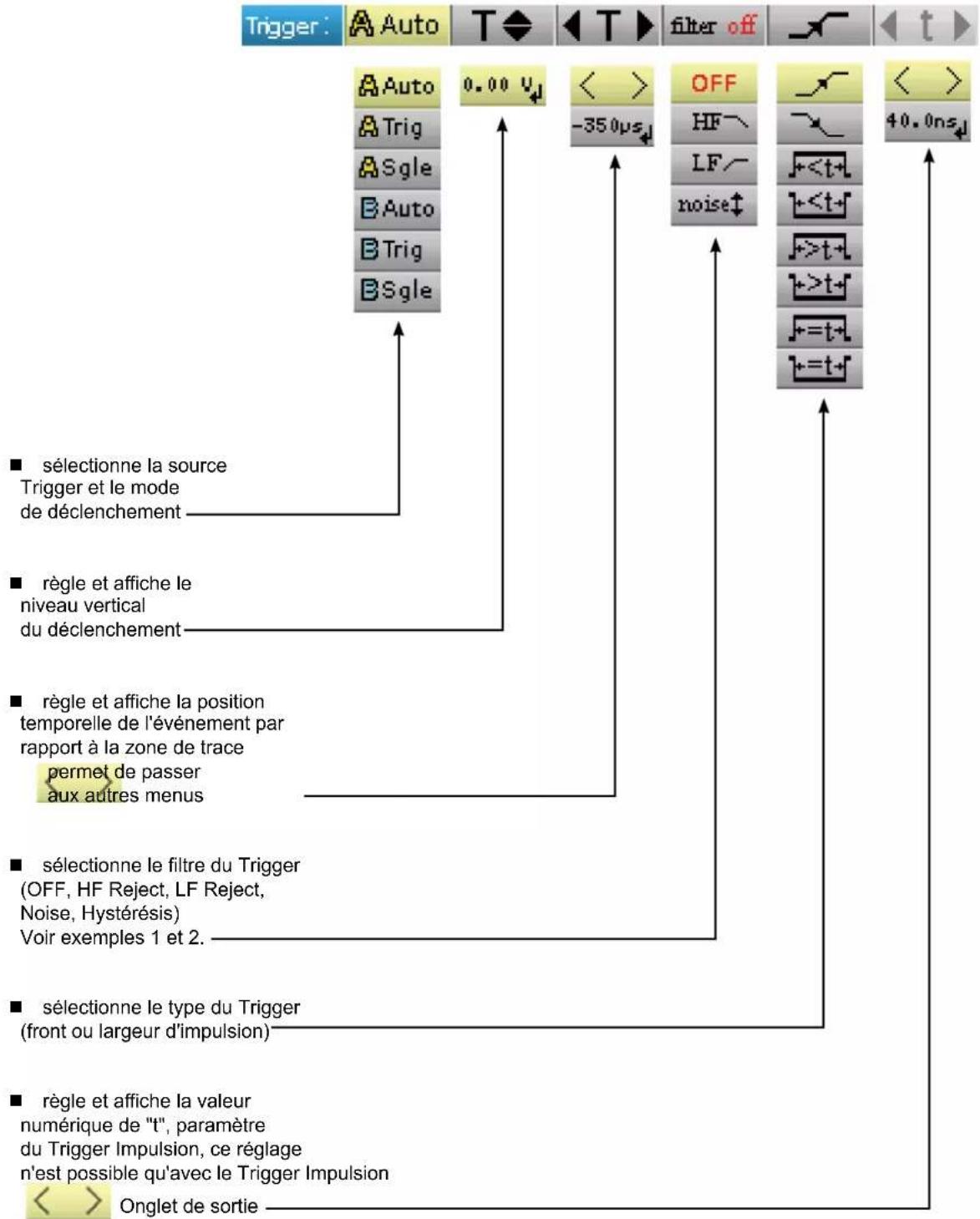

8.1. LE MENU "TRIGGER"

Appuyez sur cette touche

    style A fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333

    note1["■ sélectionne la source Trigger et le mode de déclenchement"] --> A
    note2["■ règle et affiche le niveau vertical du déclenchement"] --> A
    note3["■ règle et affiche la position temporelle de l'événement par rapport à la zone de trace permet de passer aux autres menus"] --> A
    note4["■ sélectionne le filtre du Trigger (OFF, HF Reject, LF Reject, Noise, Hystérésis) Voir exemples 1 et 2."] --> A
    note5["■ sélectionne le type du Trigger (front ou largeur d'impulsion)"] --> A
    note6["■ règle et affiche la valeur numérique de &quot;t&quot;, paramètre du Trigger Impulsion, ce réglage n'est possible qu'avec le Trigger Impulsion"] --> A
    note7["Onglet de sortie"] --> A

8.2. DESCRIPTION

8.2.1. SOURCE TRIGGER ET MODE DE DÉCLENCHEMENT

Onglet Source du Trigger Mode de déclenchement
	Voie A automatique
	Voie A monocoup
	Voie A déclenché
	Voie B automatique
	Voie B monocoup
	Voie B déclenché

■ Mode « monocoup » :

Une seule acquisition déclenchée par le trigger par appui sur la touche est autorisée.

Pour une nouvelle acquisition, il faut réarmer le circuit de déclenchement par appui sur la même touche.

■ Mode « déclenché » :

Le contenu de l'écran n'est réactualisé qu'en présence d'un événement de déclenchement lié aux signaux présents sur les entrées de l'oscilloscope.

En l'absence d'événement de déclenchement lié aux signaux présents aux entrées (ou en l'absence de signaux aux entrées), la trace n'est pas rafraîchie.

■ Mode « automatique » :

Le contenu de l'écran est réactualisé, même si le niveau de déclenchement n'est pas détecté sur les signaux présents aux entrées.

En présence d'événement de déclenchement, le rafraîchissement de l'écran est géré comme dans le mode «déclenché».

8.2.2. TYPE TRIGGER

Trigger impulsion inférieur à "t", avec impulsion positive

Trigger impulsion inférieur à "t", avec impulsion négative

Trigger impulsion supérieur à "t", avec impulsion positive

Trigger impulsion supérieur à "t", avec impulsion négative

Trigger impulsion égal à "t", avec impulsion positive

Trigger impulsion égal à "t" avec impulsion négative

8.3. EXAMPLES

8.3.1. FILTRE TRIGGER

Visualisation d'un sinus de 1 kHz bruité (Acquisition Enveloppe ON)

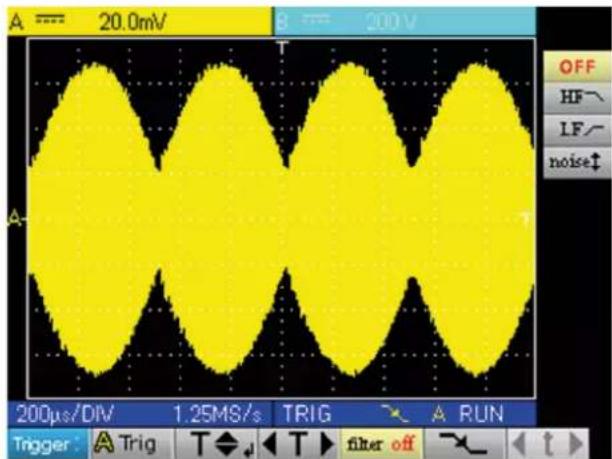

■ sans filtre trigger (on déclenche sur un front du signal 1 kHz, mais suivant la valeur du bruit, on déclenche sur des fronts montants ou descendants) :

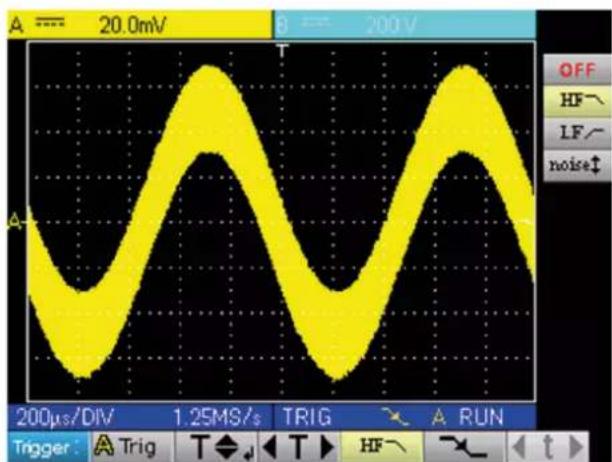

■ avec filtre HF reject (le bruit est filtré, on déclenche sur le sinus 1 kHz :

A === 20.0mV B === 200V OFF HF~ LF~ noise↑ 200μs/DIV 1.25MS/s TRIG A RUN Trigger: Trig T ◆ T ▶ HF ~ X

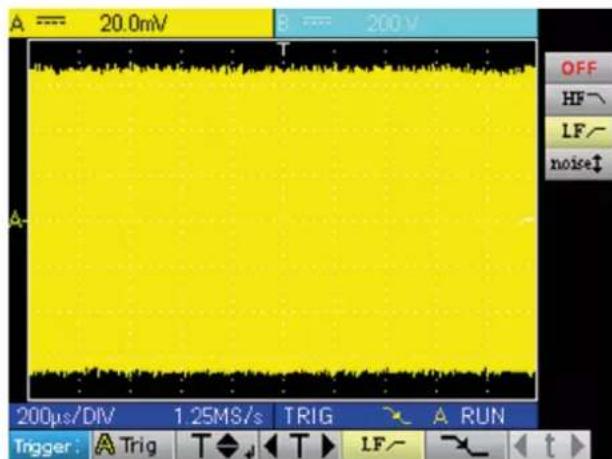

■ avec le filtre LF reject (le signal 1 kHz est filtré, on déclenche sur le bruit → pas d'efficacité dans ce cas) :

A === 20.0mV B === 200V OFF HF~ LF~ noise↓ 200μs/DIV 1 25MS/s TRIG A RUN Trigger: Trig T ◆ T ▶ LF-

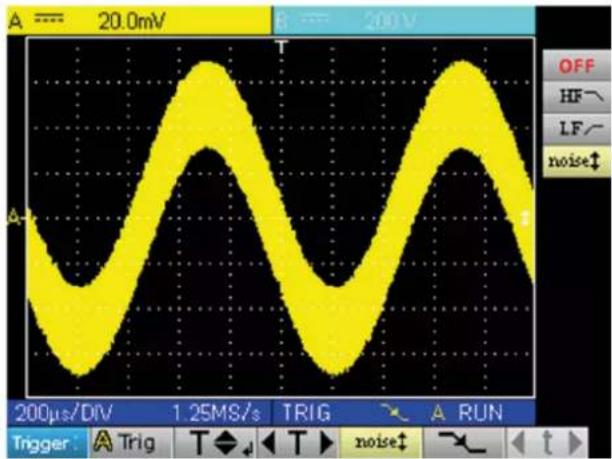

■ avec le filtre Noise (l'hystérésis du trigger passe à 3 div., on déclenche sur le sinus 1 kHz) :

A === 20.0mV OFF HF~ LF~ noise↑ 200μs/DIV 1 25MS/s TRIG A RUN Trigger: A Trig T ◆ T ▶ noise↑

8.3.2. AUTRE EXEMPLE FILTRE LF REJECT

Observation d'un sinus lent 10 Hz sur lequel apparaissent des pics tous les 200 ms (PkDet activé)

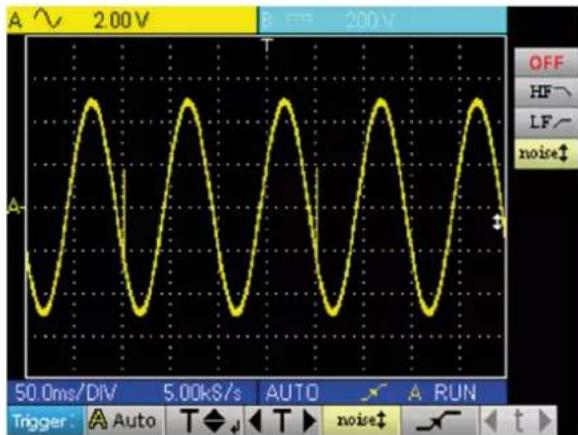

■ Cas Noise : (on déclenche uniquement sur le front du sinus, il n'est pas aisé de zoomer sur les pics)

A ~ 2.00 V B 200 V OFF HF LF noise↑ 50.0ms/DIV 5.00kS/s AUTO A RUN Trigger: Auto T ◆ T ▶ noise↓ × ← t

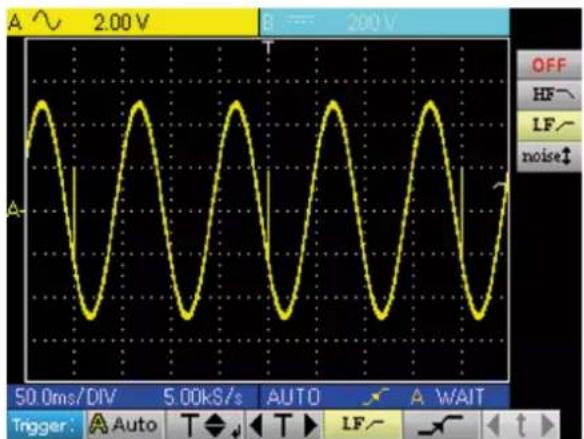

■ Cas LF reject : (on supprime le signal à 10 Hz, on peut déclencher sur le pic et zoomer)

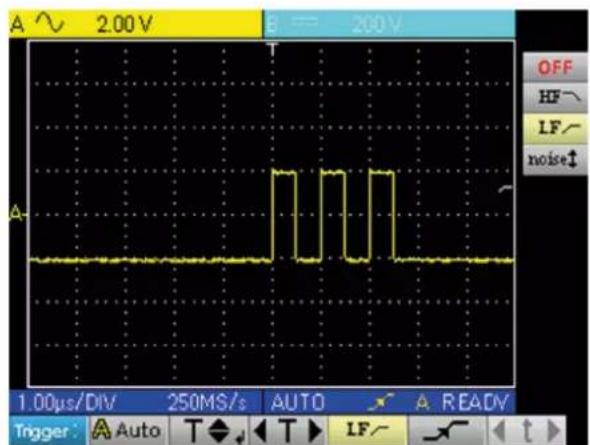

■ En changeant la base de temps, on observe correctement les pics : Validation de la mesure

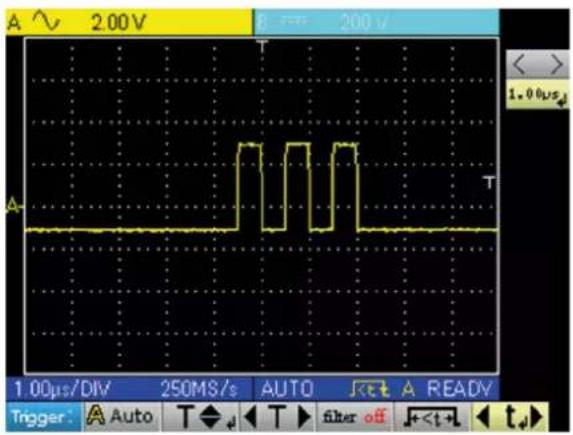

Ceci peut être obtenu aussi sans filtre, mais en sélectionnant le déclenchement sur largeur d'impulsion inférieure à 1 μs :

A ~ 2.00 V B ~ 200 V 1.00µs T A T 1.00µs/DIV 250MS/s AUTO READY Trigger: Auto T ▼ T ▶ filter off

9.1. LE MENU "ACQUISITION"

 Appuyez sur cette touche

    K["■ active ou désactive le menu &quot;Détection de Pic&quot; Voir exemple 1"] --> L["■ sélectionne ou désactive le coefficient de la fonction moyennage Voir exemple 2"]
    L --> M["■ active ou désactive le mode &quot;enveloppe&quot; Voir exemple 3"]
    M --> N["■ sélectionne le mode temporel ou &quot;XY&quot; Dans le mode &quot;XY&quot;, &quot;CHA&quot; est utilisée comme abscisse et&quot;CHB&quot; comme ordonnée. La voie &quot;M&quot; ne peut être représentée en &quot;XY&quot;. D'autre part, les curseur ne pourront être activés."]
    N --> O["■ sélectionne ou désactive le coefficient de &quot;Zoom&quot;"]
    O --> P["■ déplace la fenêtre de zoom temporelle (ce réglage n'est possible que si un zoom est activé)."]
    P --> Q["Onglet de sortie"]

9.2. EXAMPLES

9.2.1. ACQUISITION PkDet

Observation de peignes d'impulsions rapides avec une fréquence de répétition faible. ■ sans PkDet (la fréquence de répétition des peignes impose une fréquence d'échantillonnage inadéquate pour la visualisation du signal : il manque des peignes) :

A === 500mV B === 200V ON OFF 100μs/DIV 2.50MS/s TRIG A RUN Acq : PlkDet off Avg off Draw off Y(t) off

■ avec PkDet (la détection des min et max obtenus entre deux pas d'échantillonnage permet de visualiser tous les peignes) :

A === 500mV B === 200 V ON OFF 100μs/DIV 2.50MS/s TRIG A RUN Acq : PkDet on Ang off Enr off Y(t) off

 La détection de pic désactive la reconstitution de trace répétitive ETS (Equivalent Time Sampling). L'échantillonnage est de temps réel pour des bases de temps ≤ 2,5 μs/div.

9.2.2. MOYENNAGE D'ACQUISITION

Observation d'un sinus de 1 kHz bruité. Préalablement au moyennage, il faut s'assurer que la trace est stable. Dans notre exemple, le filtre Noise du menu Trigger est activé. ■ sans moyennage :  ■ avec moyennage par 4 (le bruit est atténué) :  ■ avec le moyennage par 64 (le bruit a pratiquement disparu) :

9.2.3. ACQUISITION EN ENVELOPPE

Observation d'un signal sinusoidal modulé en amplitude. ■ sans enveloppe (on visualise une acquisition à chaque déclenchement) :  ■ avec enveloppe (on visualise une acquisition à chaque déclenchement) :

10. MODE OSCILLOSCOPE "MENU MESURE"

10.1. LE MENU "MESURE"

 Appuyez sur cette touche

(\*) Ce réglage n'est possible que si l'affichage des mesures automatiques est activé. (\*\*) Ce réglage n'est possible que si les curseurs sont activés.

10.1.1. DESCRIPTION DE LA FENÊTRE CONFIGURATION DES MESURES AUTOMATIQUES


Voie A: Mesures Automatiques Vmin Trise Vmax Tfall Vpp W+ Vlow W- Vhigh P Vamp F Vrms DC Vavg Pulses Over+ Over- Phase(A) tension crête minimale


Abstract diagram with three oval shapes and directional arrows, no text or symbols present

Déplacement de la sélection dans la fenêtre  Validation de la sélection

NOM DESCRIPTION DE LA MESURE INDICATIONS CURSEUR$ AUTOMATIQUES
Vmin tension crête	minimale Vavg et Vmin
Vmax tension crête	maximale Vavg et Vmax
Vpp tension crête-à	crête Vmin et Vmax
Vlow tension basse	établie Vavg et Vlow
Vhigh tension haute	établie Vavg et Vhigh
Vamp amplitude	Vlow et Vhigh
Vrms tension efficade	Veff et l'intervalle de mesure
Vavg tension moyenne	Vavg et l'intervalle de mesure
Over+	dépassement positif	Vmin et Vmax
Trise temps de montée	points utilisés pour le calcul
Tfall	temps de descente	points utilisés pour le calcul
W+	largeur d'impulsion positive (à 50 % de Vamp)	Vmoy et points utilisés pour le calcul
W-	largeur d'impulsion négative (à 50 % de Vamp)	Vmoy et points utilisés pour le calcul
P	période	Vmoy et points utilisés pour le calcul
F	fréquence	Vmoy et points utilisés pour le calcul
DC rapport cyclique	Vmoy et points utilisés pour le calcul
Pulses	nombre d'impulsions Vmoy et points utilisés pour le calcul
Over-	dépassement négatif	Vmin et Vmax
Phase (A)	référence voie B, « déphasage voie A »	Vmoy et période utilisée pour le calcul
Phase (B)	référence voie A, « déphasage voie B »	Vmoy et période utilisée pour le calcul

 Il est possible de sélectionner au plus 2 mesures automatiques par voie. Les curseurs automatiques sont affectés à la dernière mesure sélectionnée, cette dernière se retrouve en première position à l'écran. Lorsque la mesure est possible, les curseurs automatiques apportent une indication complémentaire, voir tableau ci-dessus.

10.1.2. CONDITIONS DE MESURE

■ Les mesures s'effectuent sur toute la profondeur d'acquisition. ■ Toute modification du signal entraîne une mise à jour des mesures. Celles-ci sont rafraîchies au rythme de l'acquisition. ■ La précision des mesures est optimale, si deux périodes complètes du signal sont affichées.

10.1.3. PRÉSENTATION DES MESURES AUTOMATIQUES

 ■ Dépassement positif = [100 \* (Vmax - Vhaut)] / Vamp ■ Dépassement négatif = [100 \* (Vmin - Vbas)] / Vamp $$ \left[ - \sum_ {i = 0} ^ {1} \left(y _ {i} - y _ {\text { GND }}\right) ^ {2} \right] ^ {1 / 2} $$ ■ Vrms $$ \frac {1}{n} \sum_ {i = 0} ^ {i = n} (y _ {i} - y _ {\text { GND }}) $$ YGND = valeur du point représentant le zéro volt

10.1.4. MESURE DE PHASE

Mesure automatique de phase d'une trace par rapport à l'autre. Pas de mesure de phase possible avec la voie M. Le choix de la fenêtre de configuration des mesures (voie A ou B) sur laquelle on sélectionne la mesure de phase conditionne la voie de référence pour la mesure de déphasage. Si la sélection se fait depuis la fenêtre voie A : la voie B devient la voie de référence, l'oscilloscope affiche le déphasage de la voie A par rapport à la voie B.

11. MODE OSCILLOSCOPE "MENU MÉMOIRE"

11.1. LE MENU "MÉMOIRE"

 Appuyez sur cette touche

11.1.1. DÉFINITION DES ICÔNES COMMUNS

 donne accès à la fenêtre d'enregistrement d'une trace, d'une trace texte, d'une configuration ou d'une impression d'écran noire.  donne accès à la fenêtre de rappel d'une trace, d'une configuration ou d'une impression en mémoire.  donne accès à la fenêtre de suppression d'une trace, d'une trace texte, d'une configuration ou d'une impression d'écran noire. Le nom des fichiers est généré automatiquement (ex. : trace\_01.txt, etx.).

11.1.2. CAPACITÉ DE STOCKAGE

La capacité de stockage mémoire est de 2 Moctets (dont 500 ko. utilisés par File System) permet de mémoriser : traces, copies d'écran, fichiers de configuration et fichiers de mesures (p.66). Le nom des fichiers est généré automatiquement en incrémentant l'indice du fichier de 00 à 99 (ex. : trace-00.TXT, trace-01.TRC, setup-03.CFG, screen-10.BMP, meter-20.TXT ...). Lorsque la mémoire est pleine, le message « Erreur : Mémoire pleine ! » apparaît. 3 solutions s'offrent à vous : ■ effacer un à un les fichiers depuis le menu « Mémoire » (→ perte des données). ■ transférer les fichiers vers un PC via SX-METRO ou les commandes à distance (voir notice de programmation). ■ réinitialiser complètement la mémoire  Attention ! Perte de tous les fichiers.  1. Eteignez l'instrument et appuyez sur   2. Tout en maintenant l'appui, appuyez sur  et attendez l'apparition du symbole ci-contre. 3. L'effacement dure une quarantaine de secondes.

11.2. EXAMPLE

11.2.1. RÉFÉRENCE DE TRACE

Observation d'un signal sinusoidal modulé en amplitude. Le signal de référence apparaît en jaune clair. L'amplitude courante du signal n'est plus la même que celle mise en référence.  Une mémoire de référence est volatile, elle est perdue à l'extinction de l'instrument, ou à la désactivation de la voie ou de la référence.

11.3. DESCRIPTION

11.3.1. GESTION DE L'ENREGISTREMENT

■ D'une trace .trc ■ D'une trace .txt ■ D'une configuration .cfg ■ D'une impression d'écran .bmp

Exemple : Zone de texte indiquant à l'utilisateur le nom sous lequel le fichier sera enregistré. Sauvegarder trace_TRC trace_00.TRC trace A trace B trace M Zone du choix de la trace. L'utilisateur choisit la trace qu'il veut enregistrer. Boutons de validation ou d'annulation

11.3.2. GESTION DU RAPPEL

■ D'une trace .trc (la trace est chargée en lieu et place de la voie Math) ■ D'une configuration .cfg ■ D'une impression d'écran .bmp Exemple :

Rappeler setup_CFG default.cfg setup_04.CFG setup_03.CFG setup_02.CFG setup_01.CFG setup_00.CFG Liste des fichiers .cfg Boutons de validation ou d'annulation

11.3.3. GESTION DE LA SUPPRESSION

■ D'une trace .trc ■ D'une trace .txt ■ D'une configuration .cfg ■ D'une impression d'écran .bmp Exemple :

Effacer trace_TXT Liste des fichiers .txt trace_03.TXT trace_02.TXT trace_01.TXT trace_00.TXT Boutons de validation ou d'annulation

11.3.4. RÉCUPÉRATION DES DONNÉES

Le logiciel SX METRO permet la récupération des données sur PC du mode Oscilloscope.

12. MODE OSCILLOSCOPE "MENU OUTIL"

12.1. LE MENU "OUTIL"

 Appuyez sur cette touche. Ce menu est identique en fonctionnement "Multimètre" et "Analyseur d'harmoniques".

■ Sélectionne la langue des messages d'alerte ou d'aide : Langue Sélectionnez votre langue et appuyez sur ENTREE English Français Deutsch Italiano Español Svenska Suomi Português Nederlands Türkçe Româna Česky Polski Korean Русский ■ ouvre la fenêtre "Information Rs / USB": Réglages de communication Vitesse: 57600 Format: 8 bits Bits d'arret: 1 bit Parité: NONE Protocole: NO ■ ouvre la fenêtre "A propos de":


About this product HANDSLOPE OX5042B, V1.06d/ABA, PROTO1 (Boot v02.00, ChipAcq v0x002A) http://www.metrix.fr E-Mail: [e-mail]

12.1.1. CETTE FENÊTRE RENSEIGNE SUR :

■ le nom de l'instrument, la version du logiciel / la version du matériel, le numéro de série ■ la version du programme de démarrage et d'acquisition ■ le site WEB à visiter pour connaître les nouveautés dans la gamme des instruments METRIX ■ l'adresse E-Mail du support client qui peut répondre à vos questions sur l'instrument.

13.1. LA TOUCHE "AIDE"

 Appuyez sur cette touche pour activer / désactiver l'aide embarquée. Dans tous les modes, elle fait apparaître une fenêtre d'aide sur le menu en cours. Exemple :

Titre principal de l'aide courante Représentation temporelle XY En mode XY, l'axe horizontal représente la voie A et l'axe vertical représente la voie B. Comme dans le mode y(t), la fréquence d'échantillonnage est fonction de la valeur de la base de temps. Par exemple, le mode XY met en évidence un déphasage entre les signaux des voies A et B. En mode XY, les curseurs ne sont pas disponibles. Pointeur, qui se positionne en face de l'onglet du menu secondaire, dont on souhaite obtenir de l'aide. Ascenseur, dont la position est modulable avec les touches de sensibilité verticale :


14. MODE MULTIMÈTRE "LES TOUCHES"

 Un appui sur cette touche sélectionne le mode "Multimètre". 2 multimètres numériques 8000 points indépendants sont disponibles.

14.1. SIX TOUCHES "MENU"

Trigger  inactive en mode "Multimètre". Acquisition  inactive en mode "Multimètre". Outil  affiche le menu principal "Outil", id. mode "Oscilloscope" Mesure  inactive en mode "Multimètre". Mémoire  affiche le menu principal "Mémoire" Aide  affiche la fenêtre d' "Aide", id. mode "Oscilloscope"

14.2. TROIS TOUCHES : VOIES A, B ET MATH

Voie  un simple appui sélectionne la voie "A" (ou "B") et fait apparaître le menu correspondant. Voie  un double appui désélectionne la voie. Fonction  inactive en mode "Multimètre".

14.3. DEUX TOUCHES "BASE DE TEMPS"

 augmente la durée de l'enregistrement dans la fenêtre de visualisation.  diminue la durée de l'enregistrement dans la fenêtre de visualisation.

14.4. DEUX TOUCHES "SENSIBILITÉ"

 augmente la gamme de la dernière voie sélectionnée.  diminue la gamme de la dernière voie sélectionnée.

14.5. DEUX TOUCHES FONCTIONNELLES

 inactive en mode "Multimètre".  la touche RUN/HOLD active ou désactive le mode Hold qui fige l'écran.

15. MODE MULTIMÈTRE "L'AFFICHAGE"

15.1. VISUALISATION

(*) 1. Zone mesure 0.001 V max:5.025 V min:0.000 V avg:2.517 V B √ DC 8.00 V -0.996 V max:3.708 V min:-3.738 V avg:-0.021 V 5min24 Ch B: DC AUTO off filter off ×1 V Zone d'information batterie AC DC AC+DC 4. Zone menu secondaire 2. Zone fenêtre graphique

3. Zone menu principal (\*) Si la mesure n'est pas possible, l'affichage se fera sous forme de pointillés. Si la voie n'est pas validée, la mesure sera remplacée par "-x-". 15.2. ZONE MESURE  Dans cette fenêtre, sont indiquées les informations directes des voies A et B : ■ Indication de la voie ■ Couplage ■ Filtre ■ Type de mesure ■ Mesure principale ■ Mesure secondaire 1 ■ Mesure secondaire 2 ■ Mesure secondaire 3

15.3. ZONE FENÊTRE GRAPHIQUE


Profondeur de la fenêtre de visualisation 5min24 Bargraphe de la voie A Bargraphe de la voie B Courbes de tendances de la voie A et B

Cette fenêtre indique l'évolution des mesures en fonction du temps, soit : ■ les courbes de tendance de la mesure principales de chaque voie ■ le réticule ■ la durée de l'opération ■ un bargraphe par voie

15.3.1. COURBE DE TENDANCE

La courbe de tendance est représentée sur 270 points..

15.3.2. DURÉE DE L'OBSERVATION

La profondeur de le fenêtre représente la durée de l'observation : 2700 mesures sont prises en compte. Réglages possibles : 5'24", 15', 30', 1h, 6h, 12h, 24h, 1 semaine, 1 mois.

15.3.3. BARGRAPHE

Ces bargraphes indiquent les valeurs min et max mesurées.  Un changement de gamme réinitialise le bargraphe et efface la courbe d'évolution de la mesure.

15.4. ZONE MENU PRINCIPAL

15.5. ZONE MENUS SECONDAIRES

16.1. LE MENU "MESURE"

 Appuyez sur cette touche.

Meas : A - V Rel Surv Rel Freq ■ sélectionne la mesure principale sur la voie "A" ■ sélectionne la mesure secondaire affichée sur les voies

16.2. DESCRIPTION

16.2.1. MESURE PRINCIPALE VOIE "A"

Mesure d'amplitude  Mesure de puissance active  Ohmmètre  Continuité  Capacimètre  Test composant  Mesure de vitesse rotative (sonde spécifique CA 1711)

16.2.2. MESURE DE PUISSANCE ET FENÊTRE DE DIALOGUE "CHOIX DE LA MESURE"

Lors de la sélection mesure de puissance active, un appui sur fait apparaître la fenêtre ci-dessous. Vous pouvez ainsi choisir le type de mesure : Monophasé ■ Triphasé équilibré sans N ■ Triphasé équilibré avec N

Wattmètre N L + 48 V 35 F Single Phase N L1 L2 L3 + 48 V 35 A 3-Phase with N. L1 L2 L3 + 48 V 35 A 3-Phase, no N. Appuyer sur ENTREE pour valider et sortir

16.2.3. AFFICHAGE DE LA MESURE PUISSANCE ET ONGLETS FORCÉS

La mesure de puissance impose le paramétrage suivant : - Unité de la voie A : V (volt) - Unité de la voie B : A (ampère) - Couplage voie A et B : AC Exemple : Par défaut, la puissance recouvre la mesure de la voie A ; un appui sur la touche permet de visualiser la mesure de la voie A, la puissance recouvre alors la mesure de la voie B et réciproquement avec la touche  Appui sur la touche A :

16.2.4. MESURE SECONDAIRE

Sélectionne la mesure secondaire affichée sur les voies :

Surv

active la mesure secondaire de surveillance. Elle comprend trois mesures : ■ min → la valeur minimale mesurée ■ max → la valeur maximale mesurée ■ avg → la valeur moyenne depuis la dernière réinitialisation

Rel

active la mesure secondaire relative. Elle comprend trois mesures : ■ rel → l'écart entre la valeur réelle et la valeur de référence ■ ref → la valeur de référence ■ Δ → l'écart en %

Freq

active la mesure secondaire de fréquence. Si N est sélectionné, la mesure PF s'affiche.  Le choix de la mesure secondaire est appliquée à toutes les voies. La mesure secondaire validée par défaut est la fréquence.  La ré-initialisation des mesures secondaires de surveillance ou relative se fait soit :  - en appuyant sur quand le menu principal actif est celui du choix de la mesure secondaire, - en changeant temporairement de mesure secondaire, - en désactivant et ré-activant la voie, - en changeant de gamme.

17.1. LE MENU "VOIE A OU B"

 Appuyez sur l'une de ces 2 touches.

17.2. NOTES

(1) Ces onglets ne sont pas accessibles, si les types de mesure suivants sont validés : ■ Capacimètre ■ Ohmmètre ■ Test de composants ■ Continuité RPM (2) Cet onglet n'est pas accessible, si les types de mesure suivants sont validés ■ Test de composants ■ Continuité RPM

17.3. EXAMPLE : COUPLAGE MULTIMÈTRE

En voltmètre, 3 couplages sont possibles : ■ AC permet une mesure de la version VAC efficace du signal sans sa composante continue, ■ DC permet de mesurer la tension continue VDC du signal, ■ AC + DC donne la tension efficace VAC + DC de l'intégralité du signal.

Vac Vavg OV Vdc

avec: V_AC+DC=_AC^2+V_DC^2

18. MODE MULTIMÈTRE "MENU MÉMOIRE"

18.1. LE MENU "MÉMOIRE"

 Appuyez sur cette touche.

■ Le fichier .bmp peut être récupéré sur PC via le logiciel SX-METRO / Mode Oscilloscope import mémoire. ■ Le mode multimètre du Handscope est compatible avec le logiciel SX-DMM v3.  Un appui sur cette touche sélectionne le mode "Analyseur d'harmoniques".

19.1. SIX TOUCHES "MENU"

Trigger  inactive en mode "Analyseur d'harmoniques". Acquisition  affiche le menu principal "Acquisition et Affichage": accès aux rangs harmoniques, moyennage, zoom. Outil  affiche le menu principal "Outil", id. mode "Oscilloscope" Mesure  inactive en mode "Analyseur d'harmoniques". Mémoire  affiche le menu principal "Mémoire" Aide  affiche la fenêtre d' "Aide", id. mode "Oscilloscope"

19.2. TROIS TOUCHES : VOIES A, B ET MATH

Voie  un simple appui sélectionne la voie "A" (ou "B") et fait apparaître le menu correspondant. Voie  un double appui désélectionne la voie. Fonction  inactive en mode "Analyseur d'harmoniques".

19.3. DEUX TOUCHES "BASE DE TEMPS"

 inactive en mode "Analyseur d'harmoniques".  inactive en mode "Analyseur d'harmoniques".

19.4. DEUX TOUCHES "SENSIBILITÉ"

 id. mode "Oscilloscope".  id. mode "Oscilloscope".

19.5. DEUX TOUCHES FONCTIONNELLES

 id. mode "Oscilloscope".  inactive en mode "Analyseur d'harmoniques".

20.1. VISUALISATION

 (\*) Si aucune mesure n'est sélectionnées ou si la voie n'est pas validée, la mesure sera remplacée par des pointillés.

20.2. ZONE MESURE


Indication de la voie Filtre Couplage Sensibilité A ~ 1.00 V B ~ 50.0 mV 1.71 V thd=9% 152 mV thd=34% Mesure RMS Mesure THD

Cette fenêtre affiche deux mesures et contient les informations sur les voies : ■ Indication de la voie ■ Couplage ■ Filtre ■ Tension efficace (RMS) du signal en V ■ Taux de distorsion harmonique (THD) en %

20.3. ZONE D'AFFICHAGE DES HARMONIQUES

 Cette zone affiche les harmoniques de 1 à 16 des voies validées sous forme d'histogramme. L'utilisateur peut permuter l'affichage des harmoniques 2 à 16 avec l'affichage des harmoniques 17 à 31. Le max. de l'échelle verticale dépendra du coefficient de zoom. Ce coefficient de zoom est modifiable depuis le menu Acq.

20.4. ZONE RÉFÉRENCE HARMONIQUE


Pointeur de sélection harmonique Phase en degré par rapport au fondamental Numéro de l'harmonique sélectionné F 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Valeur en pourcentage de l'harmonique de plus forte amplitude Harmonic 3 34% -20° 60.0 Hz 755mV 11% -179° 60.0 Hz 252mV Fréquence Valeur efficace Zone info. de la voie A Zone info. de la voie B

Cette fenêtre affiche les mesures spécifiques de l'harmonique sélectionnée pour chaque voie. La liste des mesures affichées est la suivante : ■ la valeur en % de l'harmonique de plus forte amplitude ■ la phase en ° par rapport au fondamental ■ la fréquence en Hz ■ la tension efficace (RMS) en V Le titre du groupe correspond à l'harmonique sélectionnée. Un fond de couleur différente différenciera les mesures de la voie A et les mesures de la voie B.

20.5. ZONES MENU PRINCIPAL ET SECONDAIRE

Les menus disparaissent automatiquement pour passer en mode plein écran au bout d'une vingtaine de secondes sans action sur le clavier. Un nouvel appui sur la touche du menu permet de le réafficher.

21. MODE ANALYSEUR D'HARMONIQUES "MENU VOIE A OU B"

21.1. LE MENU VOIE A OU B

Le fonctionnement de ce menu est identique à celui du mode "Oscilloscope".   Appuyer sur l'une de ces deux touches

22. MODE ANALYSEUR D'HARMONIQUES "MENU ACQUISITION"

22.1. LE MENU ACQUISITION

 Appuyer sur cette touche.

Acq : < h > Avg off 100% < > OFF 100% × 2 50% × 4 25% ×16 10% ×64 F ■ règle et affiche le numéro de l'harmonique sélectionné < > Onglet de sortie ■ Moyennage Fonctionnement identique à celui du mode "Oscilloscope" ■ sélectionne le coefficient du zoom vertical

100%	100% du fondamental
50%	50% du fondamental
25%	25% du fondamental
10%	10% du fondamental

L'utilisateur peut modifier l'échelle verticale de la zone d'affichage des harmoniques permettant de voir plus facilement les harmoniques qui ont eu une faible amplitude par rapport au fondamental.

23. MODE ANALYSEUR D'HARMONIQUES "MENU MÉMOIRE"

23.1. LE MENU MÉMOIRE

Le fonctionnement de ce menu est identique à celui du mode "Oscilloscope".  Appuyer sur cette touche.

■ gère les configurations en mémoire (.cfg) ■ gère les impressions d'écran en mémoire (.bmp)

■ Le fichier .bmp peut être récupéré sur PC via le logiciel SX-METRO / Mode Oscilloscope import mémoire.

24.1. PRÉSENTATION

L'oscilloscope peut être programmé à distance avec un ordinateur : ■ soit à l'aide du logiciel SX-METRO, ■ soit à partir de commandes simples normalisées respectant la norme IEEE488.2 et le protocole SCPI. Cette programmation à distance permet de : ■ Configurer l'instrument ■ Effectuer et rapatrier des mesures ■ Transférer des fichiers (traces, configuration, impression d'écrans ...) Nous ne détaillerons ici que le raccordement de l'oscilloscope à SX-METRO. Pour toute autre utilisation, référez-vous à la notice de programmation à distance.

24.2. RACCORDEMENT DE L'OSCILLOSCOPE

Le dialogue entre l'appareil et le PC est réalisé via la liaison USB/optique que constitue le câble HX0056-Z. ■ Raccordez le côté USB du cordon sur l'une des entrées USB du PC (installez au besoin le driver fourni avec le câble). ■ Connectez la prise optique sur l'oscilloscope allumé. ■ Lancez SX-METRO ; sélectionnez la communication USB et attendez l'établissement de la communication (en cas de problème, reportez-vous à la notice du SX-METRO).

24.3. MISE À JOUR

Voir § MAINTENANCE

25. SPÉCIFICATIONS TECHNIQUES "MODE OSCILLOSCOPE"

Seules les valeurs affectées de tolérance ou de limite constituent des valeurs garanties (après une demi-heure de mise en température). Les valeurs sans tolérance sont données à titre indicatif. 25.1. DÉVIATION VERTICALE

Caractéristiques OX 5022B	OX 5042B
Nombre de voies 2 voies
Calibres verticaux	5 mV à 200 V/div.Variations par bonds (pas de coefficient variable continu)
BP à -3 dB	20 MHz 40 MHz
	⚠️ Mesurée sur charge 50 Ohm avec un signal d'amplitude 6 div.
Tension d'entrée max.	600 VDC, 600 VrmsDerating : -20 dB par décade de 100 kHz à 40 MHz
Type d'entrées Connecteur de sécurité :	classe 2, entrées isolées
Dynamique du décadrage vertical ± 5	divisions sur tous les calibres
Couplage d'entrée	AC : 10 Hz à 20 MHzDC : 0 à 20 MHzGND : référence	AC : 10 Hz à 40 MHZDC : 0 à 40 MHzGND : référence
Limiteurs de bande passante 1,5 MHz	5 kHz
Temps de montée env. 17,5 ns env. 8,75	ns
Diaphonie entre voies	>60 dBmême sensibilité sur les 2 voies
Réponse aux signaux rectangulaires 1 kHz et 1 MHz	Overshoot positif ou négatifDépassement ≤ 4 %
Résolution verticale de l'affichage	± 0,26 % de la pleine échelle au mieux(sans mesures, sans curseurs)
Précision des gains crête-crête ± 2 %	avec moyennage de 4 à 1 kHz
Précision des mesures verticales en DC avec décadrage et moyennage de 16	± [2,5 % (lecture) + 13 % (sensibilité) + 0,5 mV]s'applique aux mesures : Vmin, Vmax, Vbas, Vhaut, Vmoy, curseurs verticaux
Précision des mesures verticales en AC sans décadrage à 1 kHz avec moyennage de 16	± [2 % (lecture) + 2 % (sensibilité)]s'applique aux mesures : Vamp, Veff, Dep+, Dep-
Sondes Le coefficient d'atténuation est à	appliquer dans le menu de la voie
Fonction ZOOM vertical sur une courbe acquise ou sauvegardée	néant
Sécurité électrique sans accessoires	600 V, CAT III, double isolation
Tension max.	flottantes : 600 V, CAT III de 50 à 400 Hzentre voies : 600 V, CAT III de 50 à 400 HzDerating en fréquence de 401 Hz à 100 kHz : 300 V MAX
Impédance d'entrée	1 MΩ ± 0,5 % env. 17 pF
Mesures sur variateur MLI	mesures uniquement sur installation max. 400 V triphasé
Capacité parasite entre les masses des voies A et B	340 pF env.

25.2. DÉVIATION HORIZONTALE (BASE DE TEMPS)

Caractéristiques OX 5022B OX 5042B
Calibres de base de temps	de 25 ns à 200 s/div. tel que : ■ Temps réel : de 200 s/div. à 5 μs/div. ■ ETS : de 2,5 μs/div. à 125 ns/div. ETS zoomé : 50 ns/div. et 25 ns/div. Pour les BDT de 200 s/div. à 100 ms/div., les échantillons sont affichés dès que le trigger est présent.
Précision de la base de temps ± [500 ppm + 0,04 div.] (équiv. à ± [0,05 % + 0,04 div.])
Fréquence d'échantillonnage	50 MSps en temps réel
	2 GS/sec. en ETS
Précision mesures temporelles ± [(0,02 div.) x (time/div.) + 0,01 x lecture + 5 ns]
ZOOM horizontal	Coefficient de zoom : x 1, x 2 et x 5 En mode ZOOM, on retrouve la même séquence de calibres de base de temps qu'en mode normal. La résolution horizontale de l'écran est de 540 points pour 10 divisions.
Mode XY	Les bandes passantes sont identiques en X et en Y (voir §. Déviation verticale). Comme dans le mode standard, la fréquence d'échantillonnage est fonction de la valeur de la base de temps.
Erreur de phase < 3°

25.3. CIRCUIT DE DÉCLENCHEMENT

Sources de déclenchement A, B
Mode de déclenchement Automatique/Déclenché/Monocoup (roll si la base de temps ≥ 100 ms/div.)
Couplage de déclenchement	DC (par défaut): 0 à 20 MHzHFreject : 0 à 10 kHzBFreject : 10 kHz à 20 MHz	DC (par défaut): 0 à 40 MHzHFreject : 0 à 10 kHzBFreject : 10 kHz à 40 MHz
Pente de déclenchement Front descendant ou Front montant
Sensibilité de déclenchement(sans réjection de bruit)	1,2 div. crête à crête de DC à 20 MHz	1,2 div. crête à crête de DC à 40 MHz
Réjection du bruit ± 1,5 div.
Déclenchement verticalPlage de variation	± 8 div.
Déclenchement horizontalPlage de variation	Trig after delay (de -10 div. jusqu'à gauche de l'écran)
Type de déclenchement	sur front
	sur largeur d'impulsion < t ≈ t >t < 20 ns à 20 s

25.4. CHAÎNE D'ACQUISITION

Caractéristiques OX 5022B	OX 5042B
Résolution de l'ADC 9 bits
Fréquence d'échantillonnage maximum	50 MS/s en temps réel / 1 convertisseur par voie
Capture de transitoires Mode MIN/MAX	Largeur minimum des Glitches détectables : > 20 ns
	1250 couples MIN/MAX
Profondeur mémoire acquisition 25	00 pts par voie

25.5. FORMAT DES DIFFÉRENTS FICHIERS

Caractéristiques OX 5022B	OX 5042B
Mémoire de sauvegarde	Gérée dans un système de fichiersTaille totale 2 Mo. (dont 500 ko utilisés par File System) pour stocker différents objets:■ des traces■ des configurations■ des copies d’écran
Les fichiers traces acquises en mode SCOPEExtension : .TRCex. : trace-xx.TRC	Format binaireTaille : ≈ 10 ko
Les fichiers de configuration Extension : .CFGex. : setup-xx.CFG	Format binaireTaille : ≈ 1 ko
Les fichiers images Extension : .BMPex. : screen-xx.BMP	Format binaireTaille : .BMP : ≈ 75 ko
Les fichiers contenant du texte Extension : .TXTex. : trace-xx.TXTex. : meter-xx.TXT	Format texteLes fichiers d’extension .TXT peuvent contenir des mesures réalisées dans les différents modes d’acquisition de l’instrument.
	Trace acquise en mode ScopeTaille : ≈ 25 ko.
	Mesure en mode MeterTaille : ≈ 80 ko.

25.6. TRAITEMENT MESURES

25.6.1. FONCTIONS MATHÉMATIQUES

Choix entre : ■ opposé ■ addition ■ soustraction ■ multiplication ■ division L'affichage est ajusté via un facteur / 5, / 2, x 1, x 2, x 5.

25.6.2. MESURES AUTOMATIQUES

Mesures temporelles ■ temps de montée ■ temps de descente ■ impulsion positive ■ impulsion négative ■ rapport cyclique ■ période fréquence ■ phase (A % B) ■ comptage Mesures de niveau ■ tension continue ■ tension efficace ■ tension crête à crête amplitude ■ tension max. ■ tension min. ■ plateau sup. ■ plateau inf. ■ dépassement Résolution des mesures : affichage sur 4 digits

25.6.3. MESURES PAR CURSEURS OU MESURES AUTOMATIQUES

■ Précision des mesures verticales ± [2,5 % (lecture) + 13 % (sensibilité) + 0,5 mV] ■ Précision des mesures temporelles ± |0,02 x (t/div.) + 0,01 % (lecture) + 5 ns] ■ Fonctionnement Les curseurs sont attachés à la courbe.

25.7. AFFICHAGE

Caractéristiques OX 5022B	OX 5042B
Écran de visualisation	LCD 3.5" TFT (affichage couleur)Rétro-éclairage LED
Résolution 1/4 VGA, soit : 320 pixels horizontaux x 240 pixels verticaux
Fenêtre visualisées mode normalZoom horizontal	Mémoire complète : 2500540 pts parmi les 2500 de la mémoire complète
Modes d'affichageToute l'acquisitionMin/MaxMoyennage	Affichage de tous les échantillons acquis dans une salve avec interpolation linéaire entre 2 pts acquis (mode par défaut)Affichage des min. et des max., sur chaque abscisse, acquis sur une salve.Affichage des min. et des max., sur chaque abscisse, acquis sur plusieurs salves.Facteurs allant de : sans, 2, 4, 16, 64
Réticule Complet et Bordures
Indications à l'écranDéclenchementTraces	Position du niveau de déclenchement (avec couplage et indicateur de dépassement)Position du point de Trigger sur l'indicateur de zoom et sur le bord supérieur de l'écran (avec indicateurs de dépassement)Identificateurs de traces, activation des tracesPosition, SensibilitéRéférence masseIndicateurs de dépassement haut et bas, si traces hors écran

25.7.1. DIVERS

Signal de calibration des sondes 1/10 ème	Forme: rectangulaireAmplitude: 0 - 3 VFréquence: ≈ 1 kHz⚠️ Branchez le point de la sonde sur le point froid de la sortie de calibration des sondes
AutotestTemps de recherchePlage de fréquencePlage d'amplitudeLimites de rapport cyclique	< 5 s> 10 Hz10 mVpp à 400 Vppde 20 à 80 %

26. SPÉCIFICATIONS TECHNIQUES "ACCESSOIRES"

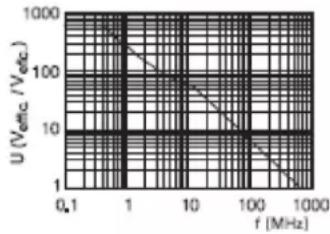

Sonde 1/10	Catégorie de mesureBande passanteCapacité d'entréeGamme de compensationTemps de montéeImpédance d'entréeDERATINGAccessoires	600 V CAT IIIDC à 500 MHz12 pF12 pF à 25 pF0,9 ns10 MΩvoir ci-contregrip-fils et masse crocodile
Adaptateur BNC Banane	Catégorie de mesureDiamètre	600 V CAT III4 mm
Cordon de mesure	Catégorie de mesureDiamètreExtrémité	600 V CAT III4 mmpointe de touche
Pince ampèremétrique	Catégorie de mesureConnectique	600 V CAT IIIBNC
Adaptateur thermocouple actif	Adaptateur pour thermocouple K
	Gamme de mesureRapport transformationChoix de l'unitéPrécisionPrécisionVoyantParticularitéConnectiqueDomaine d'utilisationPile	-40 °C à 1000 °C-40 °K à 1800 °K1 mV / °C 1 mV / °K°C ou °K[-40° C → 0° C] ± (0,8 % ± 2 mV)[0° C → 400° C] ± (0,5 % ± 1 mV)batterie faiblemesure différentiellebanane0 à 50 °C, < 40 % HR9 V
Capteur température infrarouge	Gamme de mesureRapport transformationPrécisionDistanceConnectiqueDomaine d'utilisation	- 30 à 550 °C1 mV / °C± (2 % ± 2°C)entre 5 cm et 30 cmbanane0 à 50 °C, < 80 % HR9 V
Tachymètre	Gamme de mesureSignalPrécisionDistanceConnectiqueDomaine d'utilisationPile	6 à 120 000 RPMimpulsion± 0,5 %entre 5 cm et 30 cmbanane0 à 50 °C, < 80 % HR9 V

27. SPÉCIFICATIONS TECHNIQUES "MODE MULTIMÈTRE"

Seules les valeurs affectées de tolérance ou de limite constituent des valeurs garanties (après une demi-heure de mise en température). Les valeurs sans tolérance sont données à titre indicatif.

Affichage 8000 points en voltmètre
Impédance d'entrée 1 MΩ
Tension max. d'entrée 600 Vrms sinus et 600 VDC, sans sonde
Tension max. flottante 600 Vrms jusqu'à 400 Hz CAT III
Mesure DCGammesRésolutionPrécisionRéjection mode commun	0,8 V 8 V 80 V 800 V0,1 mV 1 mV 10 mV 0,1 V ± (1 % + 20 UR) en DC de 10 % à 100 % de l'échelle>60 dB à 50 ou 60 Hz
Mesures AC et AC+DCGammesRésolutionPrécision en couplageAC+DCACRéjection Mode Commun	0,6 V 6 V 60 V 600 Vrms sinus0,8 V 8 V 80 V 800 Vcrête0,1 mV 1 mV 10 mV 0,1 V ± (1 % + 20 UR) de DC à 5 kHz de 10 % à 100 % de l'échelle 580 Vrms ± (2 % + 20 UR) de 5 à 10 kHz id. ± (3 % + 20 UR) de 10 à 50 kHz id. ± (1 % + 20 UR) de 40 Hz à 5 kHz id. ± (2 % + 20 UR) de 5 à 10 kHz id. ± (3 % + 20 UR) de 10 à 50 kHz id.>60 dB à 50 ou 60 Hz
Mesure de résistanceGammes (fin d'échelle)PrécisionTension en circuit ouvert	Sur Voie 1Ohmmètre Résolution Courant de mesure80 Ω 0,01 Ω 0,05 mA800 Ω 0,1 Ω 0,5 mA8 kΩ 1 Ω 5 μA80 kΩ 10 Ω 5 μA800 kΩ 100 Ω 500 nA8 MΩ 1000 Ω 50 nA32 MΩ 10 kΩ 50 nA ± (2 % + 10 UR + 0,2 ) de 10 % à 100 % de l'échelle ≈ 3 V
Mesure de continuitéBeeperCourant de mesureRéponse du beeper	Sur Voie 1< 30 Ω ± 5 Ω ≈ 0,5 mA < 10 ms
Test diodeTensionPrécisionCourant de mesure	Sur Voie 1en circuit ouvert : ≈ +3,3 V ± (1 % + 10 UR) ≈ 0,6 mA
Mesure de capacité	Sur Voie 1
	Gammes	Capacimètre	Résolution	Courant de mesure
		5 mF	1 μF	500	μA
		500 μF	0,1 μF	500	μA
		50 μF	0,01 μF	500 μA	500 μA
		5 μF	1 nF	500 μA
		500 nF	100 pF	50 μA
		50 nF	10 pF	2 μA
		5 nF	1 pF	2 μA
	Précision	± (2 % + 10 UR + 200 pF) de 10 % à 100 % de l'échelle
	Annulation des R série et parallèle	R parallèle > 10 kΩUtilisez des cordons les plus courts possibles.
Mesure de fréquence de 20 Hz à	50 kHz sur un signal carré et sinusde 20 Hz à 20 kHz sur un signal trianglePrécision : 0,3 %
Mesure RPM de 240 à 120 000 RP	PMMesure d'impulsions : > 10 μs franchissant 1,5 V avec une hystérésis de 1 V.Une pulsation correspond à un tour.
Mesure MLIfiltre MLI + Pince E27	300 V CAT IIIVoir notice de fonctionnement du filtre.

Modes de fonctionnement
Mode Relatif	Affichage par rapport à une mesure de base REF	Les modes Relatif, Surveillance, Fréquence sont exclusifs.
Surveillance (statistique)	sur toutes les mesures en valeur MAX MIN AVG
Fréquence	Affichage possible de la fréquence en mode AC
Historique des mesures	Affichage de la mesure = f (temps)5' (par défaut), 15', 30', 1h, 6h, 12h, 24h, day, month
RUN	Lancement des mesures
HOLD	Gel de la mesure

Affichage
Sous forme numérique	- de la mesure principale → affichage de grande dimension- d'une mesure secondaire → affichage de petite dimensionLa mesure secondaire est sélectionnable par le menu.
Tracé graphique	Historique des mesures dans le tempsPrésentation des mesures sous forme d'histogramme d'amplitude
Nombre de mesures représentées sur une trace	2700

28. SPÉCIFICATIONS TECHNIQUES

"MODE ANALYSE DES HARMONIQUES DU RÉSEAU"

Affichage des HarmoniquesToutes les Harmoniques	de 2 à 16 + Fondamentalde 17 à 31 + Fondamental
Fréquence du fondamental du signal analysé de 40 à 50 Hz
Précision des mesuresNiveau du Fondamental	± (2,5 % + 15 UR)
Niveau des Harmoniques	± (3,5 % + 15 UR)
Distorsion harmonique (THD)	± 4 % (calculé sur les 40 premiers harmoniques)

29. INTERFACES DE COMMUNICATION

29.1. INTERFACE USB/OPTIQUE

L'oscilloscope peut communiquer avec un ordinateur par liaison USB, en utilisant le cordon adaptateur HX0056-Z.

29.1.1. CARACTÉRISTIQUES DE LA LIAISON OPTIQUE

Sélection de vitesse en bauds : 57600 Sélection de la parité : sans Sélection de la longueur du mot : 8 bits Sélection du nombre de bit stop : 1 bit de stop Sélection du protocole : sans (pas de protocole)

30.1. ENVIRONNEMENT

■ Température de référence 18 °C à 28 °C ■ Température d'utilisation 0 °C à 40 °C ■ Température de stockage -20 °C à +60 °C ■ Utilisation en intérieur ■ Altitude < 2000 m ■ Humidité relative < 80 % jusqu'à 35 °C

30.2. ALIMENTATION

■ Accumulateur 6 x 1,2 V - LR6 ou AA ■ Type NiMH ■ Durée de la charge env. 3h30 ■ Autonomie min. env. 5h45 ■ Autonomie max. env. 8h30 (1 voie désactivée, couplage AC) ■ Alimentation externe USB Chargeur de batterie ■ Tension du réseau 98 V à 264 V ■ Fréquence de 50 à 60 Hz ■ Consommation < 11 VA en fonctionnement ≡ 19 VA en charge rapide batterie ■ Tension 5 VDC ■ Polarité

30.3.

CE

■ Sécurité Selon IEC/EN 61010-1 ou BS EN 61010-1 et IEC/EN 61010-2-030 ou BS EN 61010-2-030 : classe 2 ■ Isolation ■ Degré de pollution 2 ■ Catégorie de surtension des entrées "mesures" : 600 V CAT III CEM Cet appareil est conforme à la norme IEC/EN 61326-1 ou BS EN 61326-1. Il a été testé suivant un environnement industriel (classe A). Dans d'autres environnements et dans des conditions particulières, il se pourrait que la compatibilité s'avère difficile à assurer. ■ Émission appareil classe A ■ Immunité grandeur d'influence : 0,5 div. en présence d'un champ électromagnétique de 10 V/m Attention : Cet appareil n'est pas destiné à être utilisé dans des environnements résidentiels et peut ne pas assurer la protection adéquate à la réception radioélectrique dans ce type d'environnements. Note : dans le cas d'une utilisation avec l'alimentation externe, le cordon jack/USB (muni d'une ferrite) doit être utilisé.

31. CARACTÉRISTIQUES MÉCANIQUES

31.1. BOÎTIER

■ Dimension 214 x 110 x 57 mm ■ Masse oscilloscope 0,960 kg avec batterie ■ Masse alimentation 0,160 kg

31.2. COLISAGE

■ Dimensions 25 x 16,5 x 14,5 cm

32. FOURNITURES

32.1. ACCESSOIRES

32.1.1. LIVRÉS AVEC L'INSTRUMENT

■ Notice de fonctionnement et de programmation sur CD-ROM - 5 langues ■ Alimentation externe USB + câble USB/jack ■ 6 accumulateurs NiMH 1,2 V - type LR6 ou AA ■ Sacoche HX0105 ■ Sonde 1/10 600 V CATIII ■ Adaptateur BNC vers bananes ∅ 4 mm ■ Cordons ∅ 4 mm « banane/banane » rouge, noir ■ Pointes de touche rouge, noire ■ Pinces crocodile rouge, noire ■ Cordon Serial-USB optique + Driver

32.1.2. LIVRÉS EN OPTION

ACCESSOIRES

■ Kit de mesure isolée 600 V comprenant une sonde 1/10 600 V CATIII et un adaptateur BNC vers bananes ∅ 4 mm ■ Pince de courant 20 AAC/DC, 600 V CATII, 100 mV/A ■ Capteur de température infrarouge (1 mV/° C) CA 1871 ■ Adaptateur thermocouple actif (1 mV/° C ou 1 mV/° K) CA 801 ■ Adaptateur thermocouple actif différentiel (1 mV/° C ou 1 mV/° K) CA 803 ■ Tachymètre CA 1711 ■ Adaptateurs BNC M/BAN F4 600 V (x 2) Kit MLI

DIVERS

■ Circuit générateur pour Oscilloscopes ■ Logiciel d'application SX-METRO

33. MAINTENANCE

33.1. NETTOYAGE

■ Déconnectez les sondes ou cordons de mesure. ■ Mettez l'instrument hors tension. ■ Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. ■ Rincez avec un chiffon humide. ■ Séchez rapidement avec chiffon sec ou de l'air pulsé. ■ N'utilisez pas d'alcool ni de solvant ou d'hydrocarbure. Ne réutilisez l'appareil qu'après un séchage complet.

33.2. MISE À JOUR DU LOGICIEL INTERNE DE L'INSTRUMENT

■ Connectez-vous sur le site http://www.chauvin-arnoux.com ■ Dans la rubrique "Support", sélectionnez "Espace Téléchargement" ■ Téléchargez le firmware correspondant au modèle de votre instrument via le logiciel embarqué Metrix Oscilloscope, "Loader Scope" ■ Téléchargez également la notice d'instruction de ce firmware ■ Reportez-vous à cette notice d'instruction pour mettre à jour votre instrument.

34. GARANTIE

Ce matériel est garanti 3 ans contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente. Durant cette période, l'appareil ne peut être réparé que par le constructeur. Il se réserve le droit de procéder soit à la réparation, soit à l'échange de tout ou partie de l'appareil. En cas de retour du matériel au constructeur, le transport aller est à la charge du client. La garantie ne s'applique pas suite à : - une utilisation impropre du matériel ou par association avec un équipement incompatible, - une modification du matériel sans autorisation explicite des services techniques du constructeur, ■ l'intervention effectuée par une personne non agréée par le constructeur, ■ l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement, ■ un choc, une chute ou une inondation.

35.1. PRESENTATION

The oscilloscope can be remotely programmed with a computer, from simple standardized commands and using the optical interface USB-RS. The programming instructions comply with standard IEEE488.2, and the SCPI protocol (Standard Commands for Programmable Instruments). This remote programming enables : ■ Instrument configuration ■ Measurement campaigns and their repatriation ■ File transfer (traces, configuration, hardcopy ...)

35.2. CONNECTION OF THE INSTRUMENT

The dialogue between the instrument and the PC can be realized via the optical USB link through the HX0056-Z cable.

USB plug Optical USB interface cable (HX0056-Z) Optical connector

■ Connect the USB side of the cable to one of the PC USB inputs. ■ If necessary, install the USB driver supplied with the cord. ■ The PC's operating system creates a virtual communication port COMi (with 'i' number depending on your computer). - Configure the PC port created on the PC to the same parameters as those of the oscilloscope.

35.2.1. OPTICAL LINK SPECIFICATIONS

■ Speed 57600 bauds ■ Format 8 bits ■ Stopbit 1 bit ■ Parity none ■ Flow control none

35.3. PROGRAMMING CONVENTION

35.3.1. TREE STRUCTURE

■ The Command SCPI structure is a tree structure ■ Each command must be ended by a or <;> terminator character. The command used after the <;> character must be in the same directory as the precedent command, otherwise it must be preceded by the <;> character and its full name. Example : DISP:TRAC:STAT1 1 DISP:TRAC:STAT2 1 same as : DISP:TRAC:STAT1 1;STAT2 1 same as : DISP:TRAC:STAT1 1:: DISP:TRAC:STAT2 1

35.4. COMMAND SYNTAX

35.4.1. COMMON COMMANDS

35.4.2. SPECIFIC COMMANDS

35.4.3. KEY WORDS

The brackets ([]) are used to frame a keyword which is optional during programming; i.e. the instrument will execute the command whether the keyword is optional or not. Uppercase and lowercase are used to differentiate the short form of the keyword (uppercase letters) and the long form (whole word). The instrument accepts the uppercase or lowercase letters without distinction. DISP:TRAC:STAT 1 is equivalent to DISPLAY:WINDOW:TRACE:STATE 1

35.4.4. SEPARATORS

' : ' descends in the next directory or returns under the root, if preceded by a ';'. ';' separates two commands in the same directory '' (space) separates the keyword from the following parameter. ‘’ separates a parameter from the following

35.4.5. PARAMETERS

<> The defined-types are marked by the opposite characters. [ ] The brackets ([ ]) mean that the parameters are optional. {} The accolades define the list of parameters allowed. The vertical bar ( | ) may be read as an "or", it separates the various possible parameters.

35.4.6. PARAMETER FORMAT

The parameters can be key words, numeric values, character chains or numeric expressions. The interpreter does not make any difference between capital and small letters.

Key words:

These parameters have two forms of call, as for the instructions: the shortened form (in capital letter) and the whole form (shortened form plus complement into small letter). Thus, for certain commands, the parameters are the following : ■ ON, OFF corresponding to the bolean values (1,0) ■ EDGE, PULse for the trigger modes

Numeric values:

There are several values : NRf (flexible Numeric Representation). In the case of physical quantity, these numbers can be or not by a multiple and its unit.

Reminder:

The interpreter does not make any difference between capital and small letters. Example : to enter a duration of 1 micro second, it can be written either: 1us, or 0.000001, or 1e-6s, or 1E-3ms ... This parameter can also be replaced by the following key words : ■ MAXimum, MINimum to get extreme values of the parameter ■ UP, DOWN to get the value following or preceding the current status of the parameter

Units: V Volt (Voltage)

S Second (Time) PCT Percent (Percentage) Hz Hartz (Frequency) MHz Mega-Hertz (Frequency) F Farad (Capacitance) OHM Ohm (Resistance) DEG Degree Celsius RPM Rotation per minute

Multiples and sub-multiples:

MA Mega: 10 +6 K Kilo: 10 +3 M Mili: 10 -3 U Micro: 10 -6 N Nano: 10 -9 P Pico: 10-12

NR1 The parameter is a signed whole number

Example : 10 NR2 The parameter is a signed real without exponent. Example : 10.1 NR3 The parameter is a signed real expressed with a mantisse and a signed exponent. Example : 10.1e-3 Chains of Characters: They are continuations of letters and figures framed by quotation marks "". Terminator : is a general term for a terminator. NL is the character CR (codeASCII 13 or 0x0D). A line of command should not exceed 80 characters; if ends with a terminator.

35.5. RESPONSE SYNTAX

The response can be made up of several elements separated between them by a comma ', '. The last element is followed by the terminator < NL >. There are several data :

Key words:

They are the same ones as those used in parameter, but here, only the shortened form is returned.

Numeric Values:

They have three possible formats : NR1, NR2 et NR3.

Chains of Characters:

There is no difference compared to the parameters. If the chain contains a key word, it is returned in shortened form.

36. COMMANDS SPECIFIC TO THE INSTRUMENT

"OSCILLOSCOPE MODE"

36.1. VERTICAL

36.1.1. DISPLAY

DISPLAY[:WINDow] :TRACe:STATe{[1]|2|3} (Command/Query) The DISP:TRAC:STAT{[1]|2|3} <1|0|ON|OFF> command validates or devalidates the selected signal. To the question DISP:TRAC:STAT{[1]|2|3}? , the instrument returns the validation status of the selected signal. Channel 3 corresponds to the MATH function.

36.1.2. SENSITIVITY / COUPLING

[SENSe]:VOLTage {[1]|2}[:DC]:RANGE :PTPeak (Command) VOLT{[1]|2}:RANG:PTP sets the full screen vertical sensitivity of the selected channel. is a value in NRf format, it may be followed or not by a multiple and the unit. By default the value is expressed in volt. To the question VOLT{[1]|2}:RANG:PTP?, the instrument returns the full screen vertical sensitivity of the selected channel. Response format: value in format expressed in volt. If 10mV/div is the sensitivity displayed in the channel parameters, then the parameter = 8 x 10 mV/div. Channel 3 corresponds to the math function for which the sensitivity is accessible in reading only. [SENSe]:VOLTage {[1]|2|3}[:DC] :RANGE:OFFSET (Command/Query) The VOLT{[1]|2|3:RANG:OFFS command sets the vertical offset of the time representation of the selected signal. is a value in NRf format, it may be followed or not by a multiple and the unit. By default the value is expressed in volt. To the question V{[1]|2|3}:RANG:OFFS?, the instrument returns the vertical offset of the selected signal. Response format: value in format expressed in volt. INPut{[1]|2}:COUPling (Command/Query) The INP{[1]|2}:COUP command selects the coupling of the selected channel. To the question INP{[1]|2}:COUP?, the instrument returns the coupling of the selected channel. [SENSe]:BANDwidth {[1]|2}[:RESolution] (Command/Query) The BAND{[1]|2} command limits the channel bandwidth to the value of the parameter [5 kHz ; 1,5 MHz ; 20 MHz ; 0 (no bandwidth limit)]. To the question BAND{[1]|2}? , the instrument returns the value of the filter cut-off frequency [5 kHz ; 1,5 MHz ; 20 MHz ; 0 (no bandwidth limit)]. [SENSe]:BANDwidth {[1]|2}[:RESolution] :AUTO (Command/Query) The command BAND{[1]|2}:AUTO <1|0|ON|OFF> validates the 1.5 MHz bandwidth or devalidates the application of the bandwidth limit on the selected channel. To the question BAND{[1]|2}:AUTO?, the instrument returns the activation status of the bandwidth limit on the selected channel.

36.1.3. FUNCTION DEFINITION

CALCulate:MATH [:EXPReason][:DEFine] (Command/Query) The CALC:MATH <(function)> command defines and activates the mathematical function. is the definition of the mathematical function. Possible functions are: (-A), (-B), (A+B), (A-B), (A\*B) ou (A/B). <(multiplier)> is the multiplier to be applied to the function. Possible multipliers are (1), (\*2), (\*5), (/2) ou (/5). Note: (A-B), ^* 2) subtract the channel A to the channel B and multiplies the result by 2 (acc. to following calculation : (A-B)\*2). To the question CALC:MATH?, the instrument returns the mathematical function and its multiplier. Response format: <(function),(multiplier)>

36.1.4. VERTICAL SCALE

DISPLAY[:WINDOW] :TRACe:Y[:SCALe] :PDIVision{[1]|2} (Command/Query) The command DISP:TRAC:Y:PDIV{[1]|2} sets the value of the probe coefficient for the selected signal. is a value at NRf format. To the question DISP:TRAC:Y:PDIV{[1]|2}? , the instrument returns the value of the probe coefficient for the selected signal. DISPLAY[:WINDow] :TRACe:Y:LABel{[1]|2} (Command/Query) The DISP:TRAC:Y:LAB{[1]|2} < "label"> command determines the unit of the selected signal. The unit is selected among the upper-case letters of the alphabet (A to Z), and is composed of a name up to 3 letters. To the question DISP:TRAC:Y:LAB{[1]|2}? , the instrument returns the unit of the selected signal. Channel 3 corresponds to the MATH function for which the sensitivity is accessible in reading only.

36.2. TRIGGER

With SCPI he various trigger modes can be accessed with the sequence concept. The instrument has several trigger modes, thus several sequences: ■ Sequence 1 : Trigger on edge (EDGE) ■ Sequence 2 : Trigger on pulse width (PULse) The sequence can be selected with the commands: INIT:CONT:NAME or NIT:NAME TRIGger[:SEQUence {[1]|2]:DEFine? (Commande/Interrogation) Retourne la description de la séquence indiquée: SEQUence1: EDGE SEQUence2: PULse

36.2.1. TRIGGER MAIN SOURCE

TRIGger[:SEQUence {[1]|2}]:SOURce (Command/Query) The TRIG:SOUR command determines the main trigger source of the instrument. INTernal{1|2} corresponds to the A and B channel instrument. To the question TRIG:SOUR?, the instrument returns the main trigger source used in. TRIGger[:SEQUence {[1]|2}] :FILTER:HPASs[:STATE] (Command/Query) The TRIG:FILT:HPAS <1|0|ON|OFF> command validates or devalidates the reject of the low frequencies associated to the main trigger source. ■ 1|ON: activates the reject of the low frequencies (LF Reject coupling) ■ 0|OFF: deactivates the reject of the low frequencies; the DC coupling is then activated. To the question TRIG:FILT:HPAS?, the instrument returns the activation status of the low frequencies reject associated to the trigger source. TRIGger[:SEQUence {[1]|2}] :FILTER:LPASs[:STATE] (Command/Query) To the question TRIG:FILT:LPAS?, the instrument returns the activation status the reject of the high to the trigger source. ■ 1|ON: activates the high frequencies reject (HF Reject coupling) ■ 0|OFF: deactivates the high frequencies reject; the DC coupling is then activated. To the question TRIG:FILT:LPAS?, the instrument returns the activation status the reject of the high frequencies associated to the trigger source. TRIGger[:SEQUence {[1]|2}]:SLOPe (Command/Query) TRIG:SEQ{[1]|2}:SLOP determines : ■ in SEQuence2 : determines the polarity of the pulse → POSitive: positive pulse → NEGative: negative pulse  To the question TRIG:SEQ{[1]|2}:SLOP?, the instrument returns the polarity trigger front or pulse according to the selected SEQuence. In the other sequences: used to measure the triggering edge of the main source: → POSitive: rising front → NEGative: falling front  TRIGger[:SEQUence {[1]|2}] :HYSTeresis[:STATe] (Command/Query) The TRIG:HYST command sets the amplitude of the hysteresis which rejects the noise or main source. is a value at NR1 format taking following values : ■ 0: no noise reject, hysteresis is about 0.5 div. ■ 3: activated noise reject, hysteresis is about 3 div. To the question TRIG:HYST?, the instrument returns the amplitude of the hysteresis which rejects the trigger main source. TRIGger[:SEQUence {[1]|2}]:LEVel (Command/Query) The TRIG:LEV command sets the trigger level of the main source. is a value in format NRf, it may be followed or not by a multiple and by the unit. By default, the value is expressed in volt. To the question TRIG:LEV?, the instrument returns the trigger level of the main source in SEQuence1. Response format: value in format expressed in volt. TRIGger[:SEQUence [2]:TYPE (Command/Query) The TRIG:TYP command determines the trigger type on pulse width : ■ EQUate : trigger on pulses of duration equal to that one specified with the TRIG:SEQ2:DEL command. ■ SUPerior : trigger on pulses of duration superior to that one specified with the TRIG:SEQ2:DEL command. ■ INFerior : trigger on pulses of duration inferior to that one specified with the TRIG:SEQ2:DEL command. To the question TRIG:TYP?, the instrument returns the trigger type on pulse width. Response format: TRIGger:SEQUence{[2]} :DELay (Command/Query) The TRIG:DEL command sets the duration of pulse comparison. is a value in format , it may be then followed or not by a multiple and by the unit. By default the value is expressed in second. To the question TRIG:DEL?, the instrument returns the trigger delay of the main source or the T1 pulse time according to the selected sequence. Response format: value in format expressed in second.

36.2.2. TRIGGER MODE - AUTOMATIC MODE

TRIGger[:SEQUence {[1]|2}] :ATRIGger[:STATE] (Command/Query) The TRIG:ATRIG <1|0|ON|OFF> command validates or devalidates the automatic trigger. ■ ON|1 activates the auto trigger mode ■ OFF|0 activates the trigger mode To the question TRIG:ATRIG?, the instrument returns the activation of the auto trigger.

36.2.3. SINGLESHOT MODE

INITiate[:IMMediate]: NAME (Command) The INIT:NAME <{EDGE|PULse>} command launches a singleshot acquisition in the indicated trigger mode.

36.3. HORIZONTAL

36.3.1. MIN/MAX ACQUISITION

[SENSe]: AVERAGE: TYPE (Command/Query) The AVER:TYPE command validates or devalidates the mode of min/max acquisition. ■ NORMAL devalidates the mode of min/max acquisition. ■ ENVelope validates the mode of min/max acquisition. To the question AVER:TYPE?, the instrument returns the activation status of the mode of min/max acquisition.

36.3.2. AVERAGE

[SENSe]: AVERAGE: COUNT (Command/Query) The AVER:COUN command determines the number of ssary to obtain a displayed trace by averaging. is a value in format NR1, from values 0, 2, 4, 16 to 64. To the question AVER:COUN?, the instrument returns the number of acquisition bursts necessary to obtain a displayed trace by averaging.

36.3.3. TIME BASE

DISPLAY[:WINDow] :TRACe:X[:SCALe] :PDIVision (Command/Query) The DISP:TRAC:X:PDIV command sets the value of the time base. is a value in format NRf, it may be followed or not by a multiple and by the unit. By default, the value is expressed in second. Example: to get a time base of 1 s, following values can be entered: 1E-3ms or 1E-6 or 0.000001s or 0.000001 or else 1us To the question DISP:TRAC:X:PDIV?, the instrument returns the value of the time base. Response format: value in format expressed in second. [SENSE]SWEep:OFFSET :TIME (Command/Query) The SWE:OFFS:TIME command sets the horizontal offset of the trace (run-after-delay or postrig). is a signed value in format ; it may be followed or not by a multiple and by the unit. By default, it is expressed in second. To the question SWE:OFFS:TIME?, the instrument returns the current run-after-delay. Response format: value in format expressed in second.

36.4. DISPLAY

36.4.1. DISPLAY MODE

DISPLAY[:WINDOW]:TRACe :MODE (Command/Query) The DISP:TRAC:MODE command selects the sample display mode. ■ ENVelope : displays in the "Envelope" mode ■ ALL : displays in the "All acquisition" mode To the question DISP:TRAC:MODE?, the instrument returns the active display mode.

36.4.2. OSCILLOSCOPE / XY

DISPLAY[:WINDow] :TRACe:FORMAT (Command/Query) The DISP:TRAC:FORM command selects the display mode of the instrument. ■ A validates the Oscilloscope display mode : Y = f(t) ■ XY validates the XY display mode : Y = f(x) To the question DISP:TRAC:FORM?, the instrument returns the active display mode.

36.5. MEASURE

36.5.1. REFERENCE

DISPLAY[:WINDOW]:CURSor :REFERENCE (Command/Query) The DISP:CURS:REF command selects the reference for the automatic and manual measurements. To the question DISP:CURS:REF?, the instrument returns the signal used as reference.

36.5.2. MEASUREMENT QUERY

MEASure:MINimum? (Query) To the question MEAS:MIN? the instrument returns the value minimum of the selected signal. Response format: value in format expressed in volt. MEASure:MAXimum? (Query) To the question MEAS:MAX? the instrument returns the maximum value of the selected signal. Response format: value in format expressed in volt. MEASure:PTPeak? (Query) To the question MEAS:PTP? the instrument returns the peak-to-peak value of the selected signal. Response format: value in format expressed in volt. MEASure:LOW? (Query) To the question MEAS:LOW? the instrument returns the low level value of the selected signal. Response format: value in format expressed in volt. MEASure:HIGH? (Query) To the question MEAS:HIGH? the instrument returns the value of the high level level of the selected signal. Response format: value in format expressed in volt.

MEASure:AMPLitude?	(Query)To the question MEAS: AMPLitude?the instrument returns the amplitude of the selected signal.Response format:expressed in volt.
MEASure:AC?	(Query)To the question MEAS:AC?the instrument returns the RMS voltage of the selected signal.Response format:expressed in volt.
MEASure:VOLT[:DC]?	(Query)To the question MEAS:VOLT?the instrument returns the average value of the selected signal.Response format:expressed in volt.
MEASure:RISE:OVERshoot?	(Query)To the question MEAS:RISE:OVER?the instrument returns the positive overshoot of the selected signal.Response format:expressed in percent.
MEASure:FALL:OVERshoot?	(Query)To the question MEAS:FALL:OVER?the instrument returns the negative overshoot of the selected signal.Response format:expressed in percent.
MEASure:RISE:TIME?orMEASure:RTIME?	(Query)To the question MEAS:RISE:TIME?the instrument returns the rise time of the selected signal.Response format:expressed in second.
MEASure:FALL:TIME?orMEASure:FTIME?	(Query)To the question MEAS:FALL:TIME?the instrument returns the fall time of the selected signal.Response format:expressed in second.
MEASure:PWIDth?	(Query)To the question MEAS:PWID?the instrument returns the positive pulse width of the selected signal.Response format:expressed in second.
MEASure:NWIDth?	(Query)To the question MEAS:NWID?the instrument returns the negative pulse width of the selected signal.Response format:expressed in second.
MEASure:PERiod?	(Query)To the question MEAS:PERiod?the instrument returns the period of the selected signal. Response format:
	value	in	format

MEASure:FREQuency?	(Query)
	To the question MEAS:FREQ? <INT{1|2|3}> the instrument returns the frequency of the selected signal.
	Response format: <measured value><NL>
	value in format <NR3> expressed in hertz.

MEASure:PDUTcycle?	(Query)
	To the question MEAS:PDUT? <INT{1|2|3}> the instrument returns the duty cycle of the selected signal.
	Response format: <measured value><NL>
	value in format <NR2> expressed in percent.

MEASure:PULse:COUNt? (Query)

To the question MEAS:PUL:COUN? <INT{1|2|3}> the instrument returns the pulse count on screen of the selected signal.

Response format: <measured value><NL>

value in format <NR2>.

36.5.3. MEASUREMENT DISPLAY

MEASure{[1]|2|3}:SELECT (Command/Query)

The command

MEAS{[1]|2|3}:SELECT,selects automatic measurements for display.

ourcan take values NO, MIN, MAX, PTPeak, LOW, HIGH, AMPLitude, ROVERshoot, FOVERshoot, RTIME, FTIME, PWIDth, FWIDth, FREQuency, PERiod, PDUTycycle, COUNT, RMS, AVG or PHASE.

To the question MEAS{[1]|2|3}:SELECT? the instrument returns the current automatic measurements selected for display.

Response format:,

MEASure:AUTO	(Command/Query)
	The command MEAS:AUTO <1|0|ON|OFF> activates the display of the selected automatic measurements.
	To the question MEAS:AUTO? the instrument returns the display activation state of the automatic measurements.

36.5.4. PHASE MEASUREMENT

MEASure:PHASE?

(Query)To the question MEAS:PHAS?the instrument returns the phase of the first selected signal to the second.Response format:<measured value><NL>value in format <NR2> expressed in degree.

36.5.5. MANUAL MEASUREMENT

DISPLAY[:WINDOW]:CURSor:STATE	(Command/Query)
	The DISP:CURS:STAT <1|0|ON|OFF> command activates or inhibits the manual measurements.■ 1|ON: activates the manual measurements■ 0|OFF: inhibits the manual measurements
	To the question DISP:CURS:STAT?, the instrument returns the activation status of the manual measurements.

DISPLAY[:WINDOW]:CURSor :TIME{[1]|2}:POSITION (Command/Query) The DISP:CURS:TIME{[1]|2}:POS command sets the horizontal position of the selected manual cursor. This command acts on the manual cursors represented on the screen by the X-Symboles (cursor 1) and \* (cursor 2). The indexes {[1]|2} associated to the TIME key word select the same cursors. is a value in format NRf, it may be followed or not by a multiple and the unit. By default the value is expressed in second. To the question DISP:CURS:TIME{[1]|2}:POS?, the instrument returns the horizontal position of the selected manual cursor. Response format: value in format expressed in second. DISPLAY[:WINDow]:CURSor :VOLT{[1]|2}:POSITION (Query) To the question DISP:CURS:VOLT{[1]|2}:POS?, the instrument returns the horizontal position of the selected manual cursor. This command acts on the manual cursors represented on the screen by the X-Symboles (cursor 1) and \* (cursor 2). The indexes {[1]|2} associated to the TIME key word select the same cursors. Response format: value in format expressed in volt. MEASure:CURSor:DTIME? (Query) To the question MEAS:CURS:DTIME?, the instrument returns the time delay between cursors 1 and 2. Response format: value in format expressed in second. MEASure:CURSor:DVOLT? (Query) To the question MEAS:CURS:DVOLT?, the instrument returns the difference between cursors 1 and 2. Response format: value in format expressed in volt.

36.6. MEMORY

36.6.1. TRACE

MMEMory:STORE:TRACe (Command) The MMEM:STOR:TRAC , "<"TRC"'|"TXT"> command generates a ".TRC" or ".TXT" file from the signal or the indicated reference memory, in the selected file system. To the question MMEM:STOR:TRAC? The instrument returns the filme nam which has been created. Response format: MMEMory:LOAD:TRACe (Command) The MMEM:LOAD:TRAC <" trace-xx.TRC"> command reads a trace defined in a ".TRC" file and signal. trace-xx.TRC : file name at xx takes values from 00 to 99. TRACe:CATalog (Query) To the question TRAC:CAT?, the device returns the list of active signals.

TRAC:CAT?

reply when no signal is active. reply INT1 when only signal 1 is active. reply INT1, INT3 < NL> when signals 1 and 3 are active. TRACe:LIMit (Command/Query) The TRAC:LIM ,, command sets the left and right limits and the step of the data to be transferred. ,, are parameters using format NR1. Their default value is 0, 2499 and 1. To the question TRAC:LIM?, the device returns the left and right limits and the step of the data to be transferred. TRACe[:DATA] (Query) To the question TRAC? , the device transfers the selected trace to the computer. Response format: is a data block, the format of which is set by the FORMAT:DINTerchange and FORMAT[:DATA] commands. It contains the value of the 2500 samples encoded on 4 bytes, as follows (bit 31 = MSB):

31	24	19	0
Validity		-	samples coded on 20 bits

The validity byte contains 3 data bits:

31	30	29	28	27	26	25	24
I	O	E	-	-	-	-	-

with : I: Invalidity, the sample is invalid if equal to 1 A: Age, used in slow mode, this sample is validated E : Extrapolated, the sample is the result of an extrapolation if equal to 1. FORMAT:DINTerchange (Command/Query) The FORM:DINT <1|0|ON|OFF> command activates or inhibits the trace transfer in DIF format. ■ ON|1 activates the trace transfer in DIF format. ■ OFF|0 the trace transfer data is raw. To the question FORM:DINT?, the device returns the activation status of the DIF format. Response format: DIF format: (DIF (VERsion ) DIMension=X (TYPE IMPLicit SCALe SIZE U N ITs "S") DIMension=Y (TYPE EXPLICIT SCALe SIZE 262144 OFFSET 393216 U N ITs "V") DATA(CURVe ())) is a number in format giving the year of the SCPI standard used and the software version. #: 1999.1 means that SCPI version 1999 is used. This is the first software version of the remote control management program. is a number in format. It represents the time difference between two samples. is a number in format. It represents the number of samples to be transferred. It can vary from 1 to 2500. is a number in format. It represents the difference in volt between two consecutive values of the analogue digital converter. is a block containing the samples. This data comprises only the values resulting from the analogue digital converter. This block is in the format specified by the FORMAT[:DATA] command. FORMAT[:DATA] (Command/Query) The FORM command selects the data format of the trace transfer. ■ INTeger: The data transmitted consists in whole numbers, unsigned with a length of 32 bits, preceded by the heading #an. n represents the number of data items to transmit. a gives the number of figures making up n. \# The transmission for 4 data items (74, 70, 71, 76) is #14JFGL ■ ASCII: The data is transferred using ASCII characters according to numbering from 0 to 255. Each number is separated by a comma. \# The transmission for 4 data items (74, 70, 71, 76) is 74,70,71,76 ■ HEXadecimal: The data is transferred using ASCII characters according to a numbering in base 16 on 8 bits. Each number is preceded by #H and separated by a comma. \# The transmission for 4 data items (74, 70, 71, 76) is #H4A,#H46,#H47,#H4C ■ BINary: The data is transferred using ASCII characters according to a numbering in base 2 on 8 bits. Each number is preceded by #B and separated by a comma. \# The transmission for 4 data items (74, 70, 71, 76) is # B1001010,#B1000110,#B1000111,#B1001100 To the question FORM?, the device returns the format selected for the trace transfer.

36.6.2. CONFIGURATION

MMEMory:STORE:STATE (Command) The MMEM:STOR:STAT command generates a ".CFG" file from the instrument configuration, in the selected file system. To the question MMEM:STOR:STAT? The instrument returns the configuration file name which has been created. Response format: MMEMory:LOAD:STATE (Command) The MMEM:LOAD:STAT < "file.CFG"> command loads an instrument configuration from a ".cfg" file. <"file"> consists in a name of 20 letters maximum, followed by a period and the CFG extension. SYSTem:SET (Command/Query) The SYST:SET command transfers the configuration from the computer to the device. is a finite data number preceded by the heading #an with n, the data number and a, a figure indicating the number of figures making up n. To the question SYST:SET?, the device transfers the current configuration to the computer. Response format:

36.7. UTILITIES

MMEMory:CATalog? (Query) To the question MMEM:CAT? the device returns the list of files present in the local memory. Response format: , 0[,] is in NR1 format. = "<"file">,, <"file"> consists in a name of 20 letters maximum, followed by a period and the 3-letter extension. is in NR1 format is - STAT for a config file \- TRAC for a trace file \- ASC for a text file \- BIN for any other file MMEMory:DElete (Command) The MMEM:DEL <"file"> command deletes a file. <"file"> consists in a name of 20 letters maximum, followed by a period and the 3-letter extension. MMEMory:DATA (Command/Query) The MMEM:DATA <"file">, command transfers a file from the PC to the device. <"file"> consists in a name of 20 letters maximum, followed by a period and the 3-letter extension. If the file already exists, it will be overwritten by the new file. The text files (".txt") cannot be imported from the PC to the device. is all of the data in the file preceded by the heading #an, n being the data number and a, a figure indicating the number of figures making up n. To the question MMEM:DATA? < "file">, the device transfers the file named to the PC. Response format:

36.7.1. HARDCOPY

HCOPy:SDUMp [:IMMediate] (Command/Query) The HCOP:SDUM command starts a hard copy. To the question HCOP:SDUM?, the instrument returns the '.BMP' file name which has been created.

36.7.2. CONFIGURATION

DEVice:MODE (Command/Query) The DEV:MOD command selects the principal mode of the instrument. To the question DEV:MOD?, the instrument returns the mode in which it has been configured. SYSTem:LANGUAGE (Command/Query) The command SYST:LANG selects one of the 17 languages proposed on the instrument. If the language selected is not installed on the instrument, an error -151 (Invalid string data) is returned and the current language is unchanged. To the question SYST:LANG?, the instrument returns the IETF code corresponding to the current language.

Code Language
en-GB English
fr-FR French
it-IT Italian
es-ES Spanish
de-DE German
su-SE	Swedish
fi-FI Finnish
pt-PT	Portuguese
fa-IR	Farsi
nl-NL	Dutch
tr-TR Turkish
ro-RO	Romanian
sc-CZ Czech
pl-PL Polish
ko-KR	Korean
ru-RU Russian
th-TH	Thai

36.7.3. RUN/STOP

INITiate:CONTinuous :NAME (Command) The INIT:CONT:NAME <{EDGE|PULse}>,<1|0|ON|OFF> command starts or stops the acquisition in repetitive mode in the indicated trigger mode. ABORt (Command) The ABOR command aborts the acquisition in progress. If the instrument is set in the single mode, the acquisition is stopped. The instrument stays in the starting status. If the instrument is in continuous mode, the acquisition in progress is stopped and the following starts. Note: if no acquisition is running, this command has no effect. TRIGger[:SEQUence {[1]|2] :RUN:STATE (Command/Query) The TRIG:RUN:STAT <1|0|ON|OFF> command starts or stops the acquisition. ■ ON|1 acquisition starts. ■ OFF|0 acquisition is stopped. To the question TRIG:RUN:STAT?, the instrument returns the trigger status.

36.7.4. AUTOSET

AUTOSet:EXEcute (Command) The AUTOS:EXE command starts an autoset on each active channel.

36.7.5. AUTOTEST

The self test can be started from the oscilloscope mode only, otherwise an error "-221: conflict settings" appears. SYSTem : AUTOTest (Command/Query) The SYST:AUTOT command launches an autoset of the instrument. To the question SYST:AUTOT? the instrument returns the result of the autotest in hexadecimal. The signification of the code returned is the following: the value 1 of each bit shows that the test is OK.

36.8. HELP

HELP[?] (Query) To the question HELP? [« directory entry »] the instrument answers helping in the SCPI commands available. « directory entry » is a key word (short or long form) of first level in the tree of the command. No distinction is made between small and capital letters. In absence of parameter, the list of the key words accepted by the function is given. When a key word is introduced, the list and the syntax of all the commands starting with this word is returned by the function.

37. COMMANDS SPECIFIC TO THE INSTRUMENT

"MULTIMETER MODE"

37.1. VERTICAL

INPut{[1]|2|3|4}:DMM :COUPling (Command/Query) The INP{[1]|2}:DMM:COUP command affects the coupling of the selected channel. To the question INP{[1]|2}:DMM:COUP? the instrument returns the current coupling of the selected channel. INPUT{[1]|2|3|4}:DMM :BANDwidth:AUTO (Command/Query) The INP{[1]|2}:DMM:BAND:AUTO <1|0|ON|OFF> command limits the bandwidth of the channel to 5 kHz. To the question INP{[1]|2}:DMM:BAND:AUTO? the instrument shows if the 5 kHz bandwidth limit is active. [SENSe]:RANGE {[1]|2|3|4}:AUTO (Command/Query) The RANG{[1]|2}:AUTO <1|0|ON|OFF> command authorizes or prohibits the autoranging of the selected channel. ■ ON|1 activates the autoranging. ■ OFF|0 deactivates this function. To the question RANG{[1]|2}:AUTO? the instrument returns the autoranging status for the selected channel. [SENSe]:RANGE[1]:CAPA (Command/Query) The RANG:CAPA command selects the range of measurement to be used in capacitance mode. is a value in format NRf, it may be followed or not by a multiple and by the unit. By default, the value is expressed in Farad. To the question RANG:CAPA? the instrument returns the range value of the capacitance. Response format: value in format SENSe]:RANGE[1]:OHM (Command/Query) The RANG:OHM command selects the measurement range to be used in ohmmeter mode. is a value in format NRf, it may be followed or not by a multiple and by the unit. By default, it is expressed in Ohm (Ω). To the question RANG:OHM? the instrument returns the value of the measurement range of the ohmmeter. Response format: value in format [SENSe]:RANGE {[1]|2|3|4}:VOLT (Command/Query) The RANG{[1]|2|3|4}:VOLT command selects the measurement range to be used in voltmeter mode for the selected channel. is a value in NRf format, it may be followed or not by a multiple and by the unit. By default, it is expressed in volt. To the question RANG{[1]|2|3|4}:VOLT? the instrument returns the value of the measurement range of the voltmeter for the selected channel. Response format: value in format

37.2. RECORDING TIME

[SENSe]:SWEep:TIME[?] (Command/Query) The SWE:TIME command sets the recording time. is a value in NRf format and may be followed or not by a multiple of the unit. By default, it is expressed in second. To the question SWE:TIME? the instrument returns the recording time. Response format: value in the

37.3. MEASUREMENT

MEASure:DMM? (Query) To the question MEAS:DMM? the instrument returns the value of the main measurement for the selected channel. INT5 is associated to power measurement. [SENSe]:FUNCTION (Command/Query) FUNC selects the measurement function on channel 1. To the question FUNC?, the instrument returns the measure function to channel 1.

37.4. ERROR

SYSTem:ERRor[:NEXT]? (Query) To the question SYST:ERR?, the instrument returns the number of error positioned at the top of the queue. The queue has a stack of 20 numbers and is managed as follows: first in, first out. As the SYST:ERR? question arrive, the instrument returns the number of errors in order of arrival, until the queue is empty. Every more SYST:ERR? question involves a negative answer: character "0" (ASCII 48code). If the queue is full, the case at the top of the queue takes the value -350 (saturated queue). The queue is empty: \- when the instrument is getting started. \- at the receipt of a \*CLS. \- at the reading of the last error. Response format: with error = negative or 0, no error.

37.4.1. \* COMMAND ERROR: (-199 TO -100)

They indicate that a syntax error has been detected by the syntax analyzer and causes event register bit 5, called CME, CoMmand Error to be set to 1. -101 : Invalid character -103 : Invalid separator -104 : Data type error -108 : Parameter not allowed -109 : Missing parameter -111 : Header separator error -112 : Program mnemonic too long -113 : Undefined header -114 : Header suffix out of range -121 : Invalid character in number -128 : Numeric data not allowed -131 : Invalid suffix -138 : Suffix not allowed -141 : Invalid character data -148 : Character data not allowed -151 : Invalid string data -154 : String data too long -171 : Invalid expression

37.4.2. EXECUTION ERRORS: (-299 TO -200)

They indicate that an error has been detected at the moment of command execution and causes event register bit 4, called EXE, Execution Error, to be set to 1. -200 : Execution error -213 : Init ignored -221 : Settings conflict -222 : Data out of range -232 : Invalid format -256 : File name not found -257 : File name error

37.4.3. \* SPECIFIC INSTRUMENT ERRORS: (-399 TO -300)

They indicate that an abnormal error has been detected during execution of a task, and causes event register bit 3, called DDE, Device Dependent Error to be set to 1. -300 : Device-specific error -321 : Out of memory -350 : Queue overflow -360 : Communication error

37.4.4. \* QUERY ERRORS: (-499 TO -400)

They indicate that an abnormal error has been detected during execution of a task, and cause event register bit 2, called QYE, QuerY Error, to be set to 1. -400 : Query error

38.1. INTRODUCTION

The common commands are defined by the IEEE 488.2 standard. They are operational on all instruments which are specified IEEE 488.2. They command basic functions such as: ■ identification, reset, ■ configuration reading, ■ reading of event and status register, ■ reset of event and status register. If a command containing one or several directories has been received, and if a common command has been stacked up, then the instrument stays in this directory and execute normally the commands.

38.2. EVENTS AND STATUS MANAGEMENT

38.2.1. REGISTERS
    subgraph_Event_Register_to_Read["Event register to Read: *ESR?"]
        PON["7"] --> OR_OGAL["Or logical"]
        URQ["URQ"] --> OR_OGAL
        CME["CME"] --> OR_OGAL
        EXE["EXE"] --> OR_OGAL
        DDE["DDE"] --> OR_OGAL
        QYE["QYE"] --> OR_OGAL
        RQC["RQC"] --> OR_OGAL
        OPC["OPC"] --> OR_OGAL
    end

    OR_OGAL --> RQS["7"]
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS
    OR_OGAL --> RQS

    OR_OGAL --> ESB["6"]
    OR_OGAL --> ESB
    OR_OGAL --> ESB
    OR_OGAL --> ESB
    OR_OGAL --> ESB
    OR_OGAL --> ESB
    OR_OGAL --> ESB
    OR_OGAL --> ESB
    OR_OGAL --> ESB
    OR_OGAL --> ESB

    ESB --> MAV["3"]
    MAV --> RQS
    RQS --> OR_OGAL
    OR_OGAL --> MAV
    MAV --> RQS
    RQS --> OR_OGAL
    OR_OGAL --> RQS

    RQS --> 6["MSS"]
    6 --> RQS
    6 --> RQS

    RQS --> 3["SRE<NRf> To read: *SRE?"]

    RQS --> 2["SRE<NRf> To read: *SRE?"]

    RQS --> 1["SRE<NRf> To read: *SRE?"]

    RQS --> 0["SRE<NRf> To read: *SRE?"]

    RQS --> 0["SRE<NRf> To read: *SRE?"]

    RQS --> 0["SRE<NRf> To read: *SRE?"]

    OPE["7"] --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE
    QYE --> RQC
    RQC --> OPC

    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE
    QYE --> RQC
    RQC --> OPC

    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE
    QYE --> RQP
    RQP --> OPC

    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE
    QYE --> RQC

    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE
    QYE --> RQC

    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE
    QYE --> RQC


    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE
    QYE --> RQC

    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE

    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE

    OPE --> PON
    PON --> URO
    URO --> PON
    PON --> EXE
    EXE --> DDE
    DDE --> QYE

    OPE --> PON
    PON --> URO

38.2.2. STATUS REGISTERS

Reading only → \*STB? common command. In this case, the (MSS) 6 Bit is returned and remain in the status it was before reading [see §. \*STB (Status Byte)] The \*CLS common command is reset to zero. Delaited description

MSB 6 7 RQS 5 ESB 4 MAV 3 2 - 1 - 0 - *STB ? 6 MSS

RQS Request Service (6 bit)

Indicates if the instrument requests a service. The type of COMM used on the instrument does not generate a request, but the byte is accessible in reading. It is reset to 0 after reading and can switch to zero only if the event register is reset to zero (by reading or \*CLS).

MSS Master Summary Status (6 bit)

Indicates if the instrument has a reason to request a service. This information is accessible only in reading the status register. (\*STB? command) and stays as it is after the reading.

ESB Event Satus Bit (5 bit)

Indicates if at least one of the conditions of the event register is satisfied and not masked.

MAV Message Available (4 bit)

Indicates if at least one response is in the output spooler.

38.2.3. SERVICE REQUEST MASK REGISTER

Reading and writing → \*SRE command.

MSB 7 6 5 4 3 2 1 0 ESB MAV *SRE *SRE?

38.2.4. EVENT REGISTER

Reading → \*ESR command. Its reading resets to zero. Detailed description

7	6	5	4	3	2	1	0
PON	URQ	CME	EXE	DDE	QYE	RQC	OPC

PON Power On (7 bit)

Not used

URQ User request (6 bit)

Not used

CME Command Error (5 bit)

A command error has been detected.

EXE Execution Error (4 bit)

An error execution has been detected.

DDE Device Dependant Error 3 (bit)

An error specific to the instrument has been detected.

QYE Query Error (2 bit)

A query error has been detected.

RQC Request Control (1bit)

Always at zero.

OPC Operation Complete (0 bit)

All operations running are ended.

38.2.5. EVENT MASK REGISTER

Reading and writing → \*ESE command. MSB LSB

7	6	5	4	3	2	1	0
PON	URQ	CME	EXE	DDE	QYE	RQC	OPC

\*ESE \*ESE?

38.3. IEEE 488.2 COMMANDS

\*CLS

(Clear Status) (Command) The common command \*CLS reset the status and event register.

\*ESE

(Event Status Enable) (Command/Query) The \*ESE common command positions the status of the event mask. is a value in format , from 0 to 255. A 1 authorises the corresponding bit of the event register to generate an event, while a 0 masks it. To the question \*ESE?, the instrument returns the current content of the event mask register. Response format: value in format from 0 to 255.

Event mask register:

MSB LSB

7	6	5	4	3	2	1	0
PON	URQ	CME	EXE	DDE	QYE	RQC	OPC

\*ESR?

(Event Status Register) (Query) To the question \*ESR?, the instrument returns the content of the event register. Once the register has been read, the content value is reset to zero. Response format: value in format from 0 to 255.

Event register:

MSB LSB

7	6	5	4	3	2	1	0
PON	URQ	CME	EXE	DDE	QYE	RQC	OPC

\*IDN?

(Identification Number) (Query) To the question \*IDN?, the instrument returns the type of instrument and the software version. Response format: , /, Instrument name (OX5022B or OX5042B) Software version PCB version Instrument serial number

\*OPC

(Operation Complete) (Command/Query) The command \*OPC authorises the setting to 1 of the OPC bit in the event register as soon as the current operation is completed. To the question \*OPC?, the instrument returns the character ASCII "1" as soon as the current operation is terminated.

\*RST

(Reset) (Command) The command \*RST reconfigures the instrument with the factory settings.

\*SRE

(Service Request Enable) (Command/Query) The command \*SRE positions the service request mask register. is a value in format , from 0 to 255. A value of bit at 1 enables the same-rank bit of the status register to request a service (bit of the status register contains 1). A bit value at 0 neutralizes it. To the question \*SRE?, the instrument returns the value of the service demand mask register. Response format: value in format from 0 to 255.

Service demand mask register:

MSB LSB

7	6	5	4	3	2	1	0
0	0	ESB	MAV	0	0	0	0

\*STB?

(Status Byte) (Query) To the question \*STB? the instrument returns the content of its status register (Status Byte Register). The bit 6 returned indicates the MSS value (Master Summary Status) (at 1 if the instrument has a reason for requesting a service). Contrary to RQS, it is not reset to zero after reading the status register (RQS is accessible only by series recognition, and falls to 0 at its end).

Status register:


MSB 6 7 RQS 5 ESB 4 MAV 3 2 - 1 - 0 - *STB ? 6 MSS

\*TRG (Command)

The command \*TRG starts an acquisition in the current mode "single" or "continuous".

\*TST?

(Test) (Query) To the question \*TST?, the instrument returns the status of the autotest procedure. Response format: <0|1> ■ responds 0 when the autoset is successful. ■ responds 1 when a problem has been detected.

\*WAI

(Wait) (Command) The command \*WAI prevents the instrument from performing further commands as long as the current command has not been terminated. This enables to synchronize the instrument with the application program in progress on the controller.

38.4. TREE STRUCTURE

38.4.1. IEEE 488.2 COMMON COMMANDS

Commands Functions
*CLS Resets the status and event registers
*ESE Writes event mask
*ESE? Reads event mask
*ESR? Reads event register
*IDN? Reads identifier
*OPC Validates bit OPC
*OPC? Waits till end of execution
*RST Resets
*SRE	Writes service request mask
*SRE? Reads service request mask
*STB? Reads status register
*TRG	Starts an acquisition in the current mode
*TST?	Returns the status of the autoset procedure
*WAI	Commands synchronization
Directory Commands + parameters
ABORT
AUTOSet :EXEcute
CALCulate	:MATH[:EXPension][:DEFine],<(multiplier)>
	:MATH[:EXPension][:DEFine]?
DEVice	:MODE:
	:MODE?
DISPLAY	[:WINDOW]:CURSor:REFERENCE
	[:WINDOW]:CURSor:REFERENCE?
	[:WINDOW]:CURSor:STATE<1|0|ON|OFF>
	[:WINDOW]:CURSor:STATE?
	[:WINDOW]:CURSor:TIME{[1]|2}:POSITION
	[:WINDOW]:CURSor:TIME{[1]|2}:POSITION?
	[:WINDOW]:CURSor:VOLT{[1]|2}:POSITION?
	[:WINDOW]:TRACe:FORMAT
	[:WINDOW]:TRACe:FORMAT?
	[:WINDOW]:TRACe:MODE
	[:WINDOW]:TRACe:MODE?
	[:WINDOW]:TRACe:STATE{[1]|2|3}<1|0|ON|OFF>
	[:WINDOW]:TRACe:STATE{[1]|2|3}?
	[:WINDOW]:TRACe:X[:SCALe]:PDIVision
	[:WINDOW]:TRACe:X[:SCALe]:PDIVision?
	[:WINDOW]:TRACe:Y:LABel{[1]|2}
	[:WINDOW]:TRACe:Y:LABel{[1]|2|3}?
	[:WINDOW]:TRACe:Y[:SCALe]:PDIVision{[1]|2}
	[:WINDOW]:TRACe:Y[:SCALe]:PDIVision{[1]|2}?
FORMAT	:DINTerchange <1|0|ON|OFF>
	:DINTerchange?
	[:DATA]
	[:DATA]?
HCopy	:SDUMp[:IMMediate]
	:SDUMp[:IMMediate]?
HELP	[?]
	[?]
INITiate	:CONTINUOUS:NAME {EDGE|PULse},
	[:IMMediate]:NAME {EDGE|PULse}
INPut	INPut{[1]|2}:COUPling
	INPut{[1]|2}:COUPling?
	INPut{[1]|2}:DMM:BANDwidth:AUTO <1|0|ON|OFF>
	INPut{[1]|2}:DMM:BANDwidth:AUTO?
	INPut{[1]|2}:DMM:COUPling
	{[1]|2}:DMM:COUPling?
MEASure	:AC?
	:AMPLitude?
	:AUTO <1|0|ON|OFF>
	:AUTO?
	:CURSor:DTIME?
	:CURSor:DVOLT?
	:DMM?
	:FALL:OVERshoot?
	:FALL:TIME?
	:FREQuency?
	:FTIME?
	:HIGH?
	:LOW?
	:MAXimum?
	:MINimum?
	:NWIDth?
	:PDUTycycle?
	:PERiod?
	:PHASE?
	:PTPeak?
	:PULse:COUNT?
	:PWIDth?
	:RISE:OVERshoot?
	:RISE:TIME?
	:RTIME?
	{[1]|2|3}:SELECT
	FOVERshoot|RTIME|FTIME|PWIDth|FWIDth|FREQuency|PERiod|PDUTycycle|COUNt|RMS|AVG|PHASE>,MEASure{[1]|2|3}:SELECT?
	:VOLT[:DC]?
MMEMory	:CATalog?
	:DATA <\"file\»,
	:DATA? <\"file\»
	:DELe te <\"file\»
	:LOAD:STATE <\"file.CFG\»
	:LOAD:TRACe <\"file.TRC\»
	:STORE:STATE
	:STORE:STATE?
	:STORE:TRACe
	:STORE:TRACe?
SENSe	:AVERAGE:COUNT <0|2|4|16|64|MAX|MIN|UP|DOWN>
	:AVERAGE:COUNT?
	:AVERAGE:TYPE
	:AVERAGE:TYPE?
	:BANDwidth{[1]|2]:RESolution]
	:BANDwidth{[1]|2]:RESolution]?
	:BANDwidth{[1]|2]:RESolution:AUTO <1|0|ON|OFF>
	:BANDwidth{[1]|2]:RESolution:AUTO?
	:FUNCTION[1]
	:FUNCTION[1]?
	:RANGE{[1]|2}:AUTO <1|0|ON|OFF>
	:RANGE{[1]|2}:AUTO?
	:RANGE[1]:CAPA
	:RANGE[1]:CAPA?
	:RANGE[1]:OHM
	:RANGE[1]:OHM?
	:RANGE{[1]|2}:VOLT
	:RANGE{[1]|2}:VOLT?
	:SWEep:OFFSET:TIME
	:SWEep:OFFSET:TIME?
	:SWEep:TIME
	:SWEep:TIME?
	:VOLTage{[1]|2|3]:DC}:RANGE:OFFSET
	:VOLTage{[1]|2|3]:DC}:RANGE:OFFSET?
	:VOLTage{[1]|2]:DC}:RANGE:PTPeak
	:VOLTage{[1]|2|3]:DC}:RANGE:PTPeak?
SYSTem	:AUTOTest
	:AUTOTest?
	:ERRor[:NEXT]?
	:LANGUAGE
	:LANGUAGE?
	:SET
	:SET?
TRACe	:CATalog?
	[:DATA]?
	:LIMIT,,
	:LIMIT?
TRIGger	[:SEQUence{[1]|2}]:ATRIGger[:STATE] <1|0|ON|OFF>
	[:SEQUence{[1]|2}]:ATRIGger[:STATE]?
	[:SEQUence{[1]|2}]:DEFine?
	[:SEQUence{[2]}]:DELAY
	[:SEQUence{[2]}]:DELAY?
	[:SEQUence{[1]|2}]:FILTER:HPASs[:STATE] <1|0|ON|OFF>
	[:SEQUence{[1]|2}]:FILTER:HPASs[:STATE]?
	[:SEQUence{[1]|2}]:FILTER:LPASs[:STATE] <1|0|ON|OFF>
	[:SEQUence{[1]|2}]:FILTER:LPASs[:STATE]?
	[:SEQUence{[1]|2}]:HYSTEResis <1|3>
	[:SEQUence{[1]|2}]:HYSTEResis?
	[:SEQUence{[1]|2}]:LEVel
	[:SEQUence{[1]|2}]:LEVel?
	[:SEQUence{[1]|2}]:RUN:STATE <1|0|ON|OFF>
	[:SEQUence{[1]|2}]:RUN:STATE?
	[:SEQUence{[1]|2}]:SLOPe
	[:SEQUence{[1]|2}]:SLOPe?
	[:SEQUence{[1]|2}]:SOURce
	[:SEQUence{[1]|2}]:SOURce?
	[:SEQUence[2]]:TYPE
	[:SEQUence[2]]:TYPE?

metrix

FRANCE

Chauvin Arnoux Group

12-16 rue Sarah Bernhardt 92600 Asnières-sur-Seine Tél : [phone] Fax : [phone] [e-mail] www.chauvin-arnoux.com

INTERNATIONAL

Chauvin Arnoux Group

Tél : [phone] Fax : [phone]

Our international contacts

www.chauvin-arnoux.com/contacts  CHAUVIN ARNOUX
