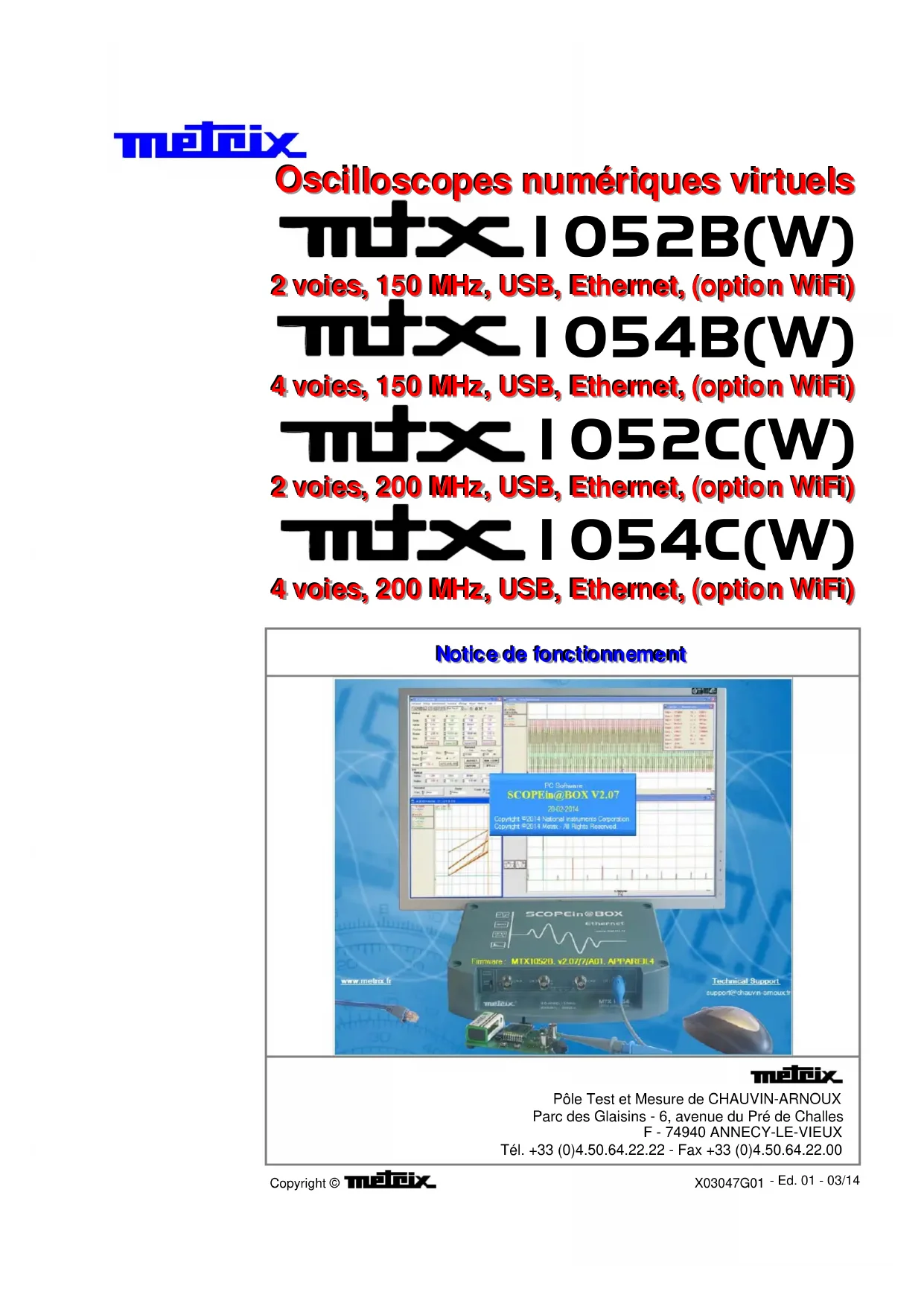

MODE D'EMPLOI LX1600 METRIX

Oscilloscopes numériques virtuels

mtx1052B(W)

2 voies, 150 MHz, USB, Ethernet, (option WiFi)

mtx1054B(W)

4 voies, 150 MHz, USB, Ethernet, (option WiFi)

mtx1052C(W)

2 voies, 200 MHz, USB, Ethernet, (option WiFi)

mtx1054C(W)

4 voies, 200 MHz, USB, Ethernet, (option WiFi)

Notice de fonctionnement

Pôle Test et Mesure de CHAUVIN-ARNOUX

Parc des Glaisins - 6, avenue du Pré de Challes

F - 74940 ANNECY-LE-VIEUX

Tél. [phone] - Fax [phone]

Sommaire

Instructions générales Chapitre I
	Introduction......4
	Précautions et mesures de sécurité......4
	SymbolesutilisésGarantie......
	Maintenance, vérification métrologique......6Entretien......
Description de l'instrument Chapitre II
	Préparation à l'utilisation......7
	Fonctionnement......

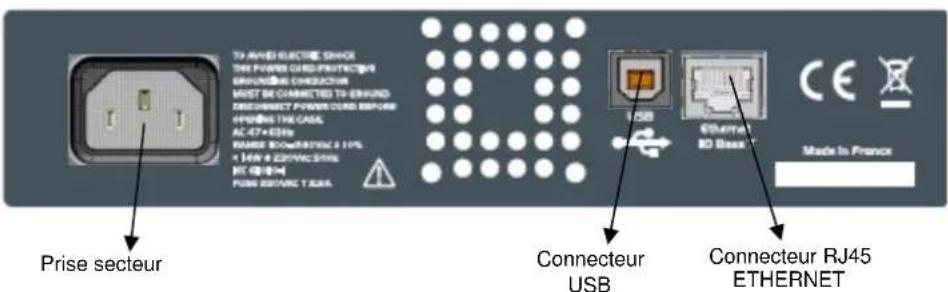

	Vues......10

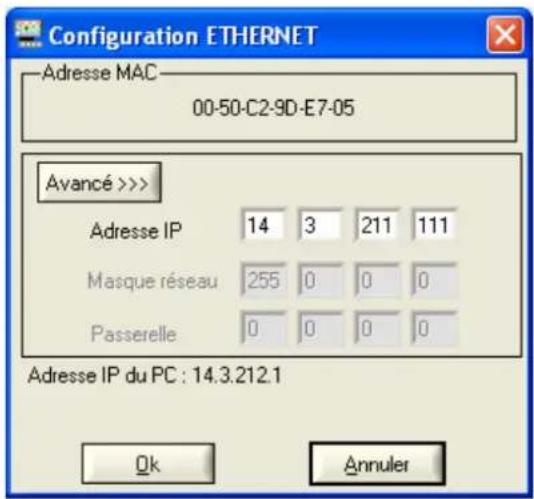

	RéseauETHERNET......
Mise en service	Chapitre III
	Logiciel de commande......13
	Premier démarrage......13

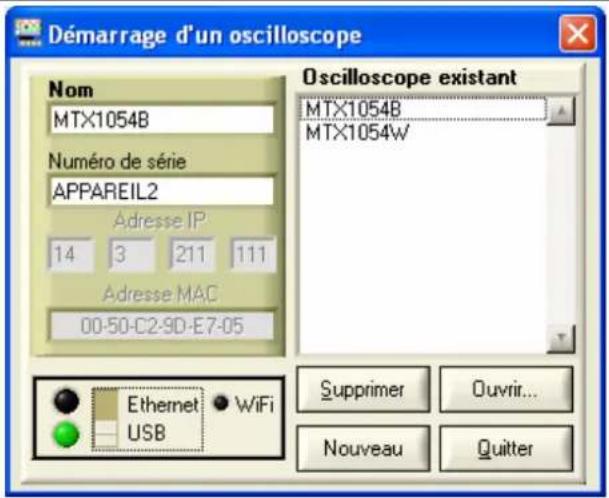

	Démarrage d'un oscilloscope existant......15
Instrument « Oscilloscope »	Chapitre IV
La Visualisation......16
Panneau de « Contrôle Oscilloscope »......16
	Barre de menus......16
	Barre d'outils......16

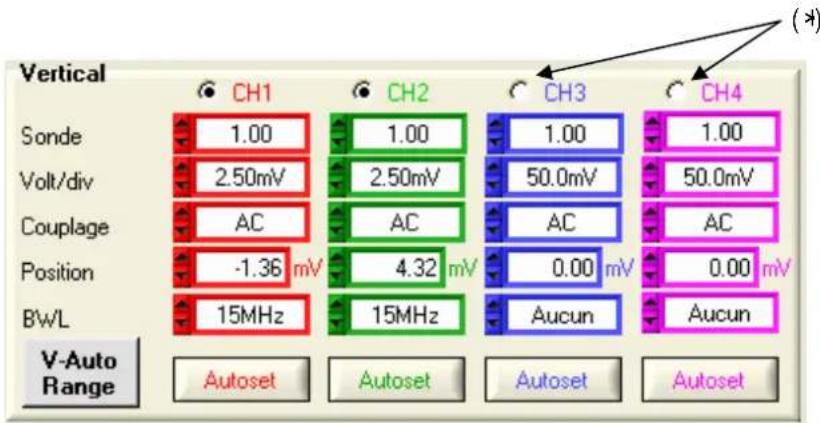

	Pavé « Vertical »......17
	Pavé « Horizontal »......18

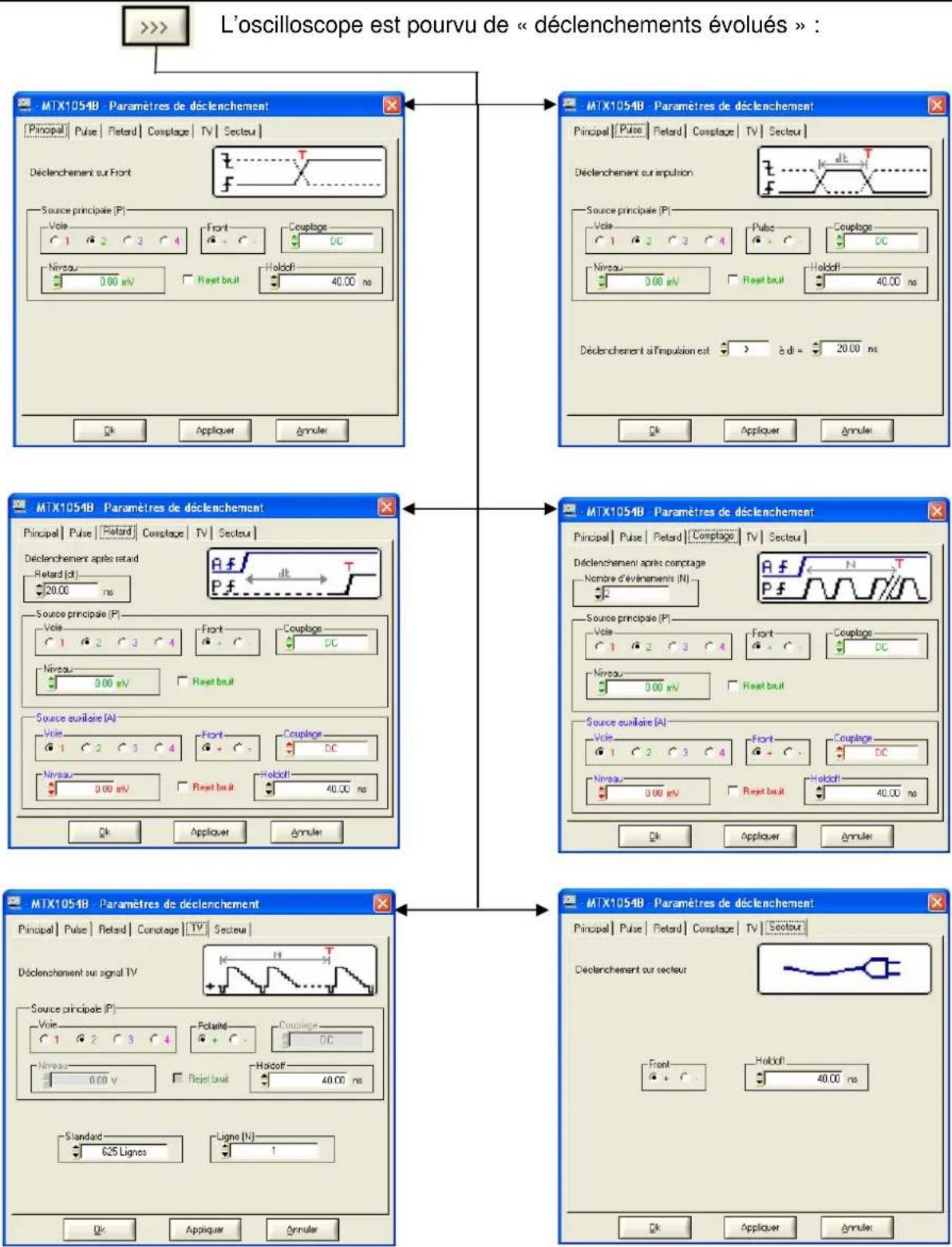

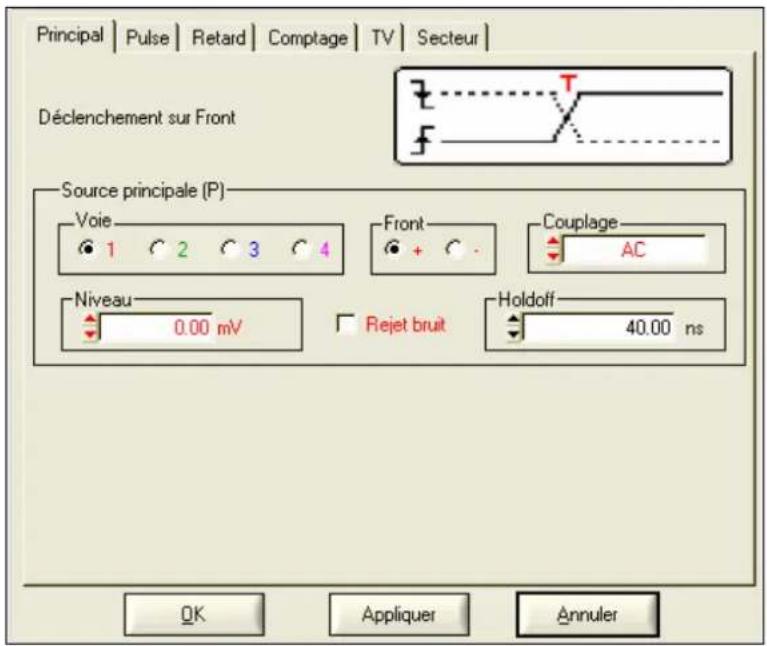

Pavé « Déclenchement » et déclenchements évolués......18
	Boutons de commande......33
	Pavé « FFT »......34
Panneau « Trace Oscilloscope »......41
Les	Menus
	Le menu « Fichier »......42

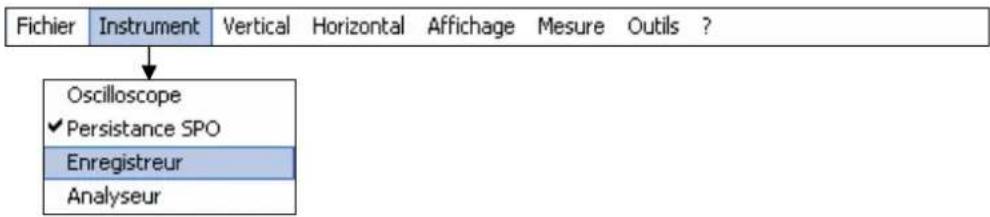

	Le menu « Instrument »......48

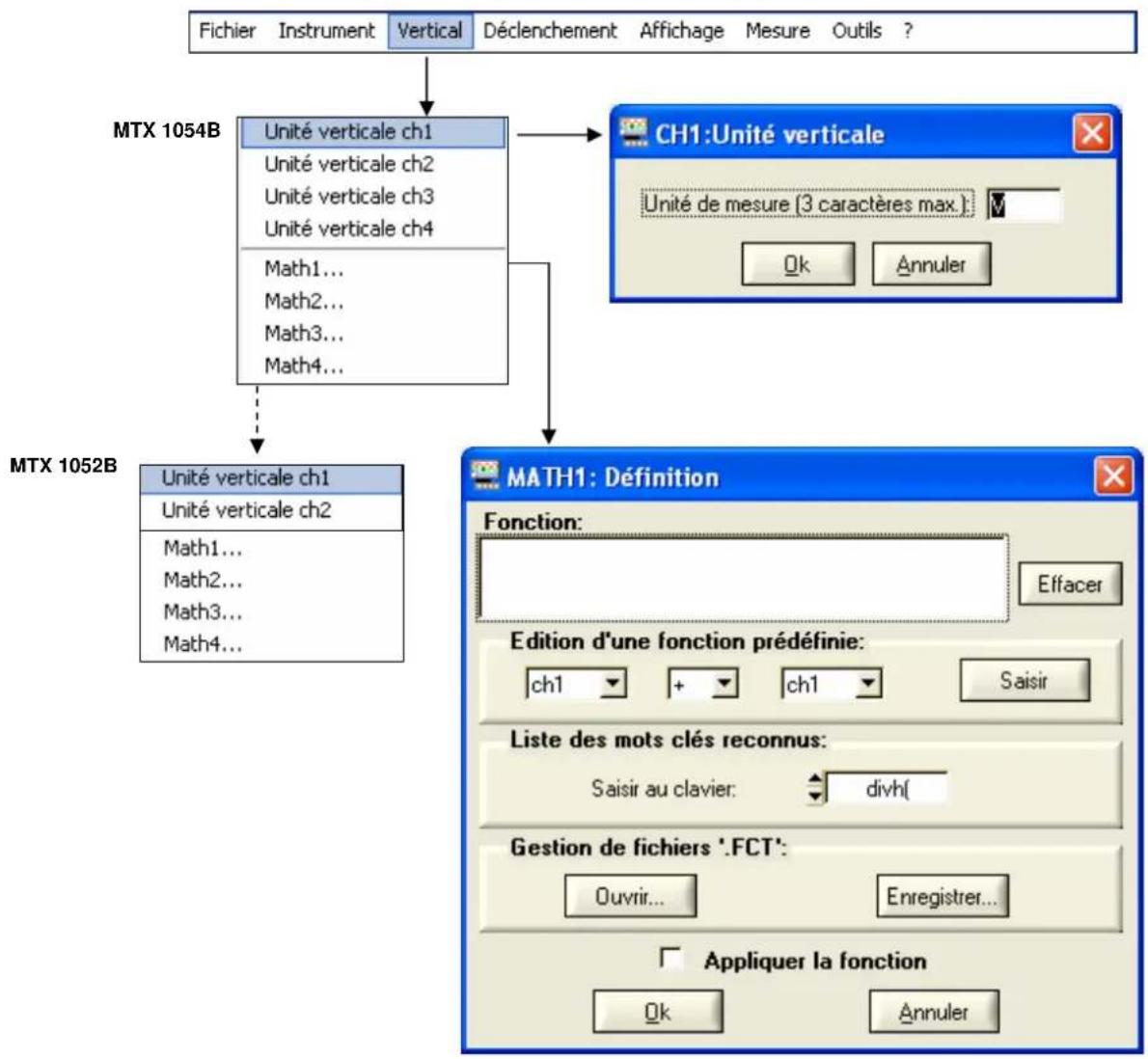

	Le menu « Vertical »......49
	Le menu « Horizontal »......63
	Le menu « Affichage »......65
Le menu « Mesure »......66
			Le menu « Outils » (WiFi...)......73

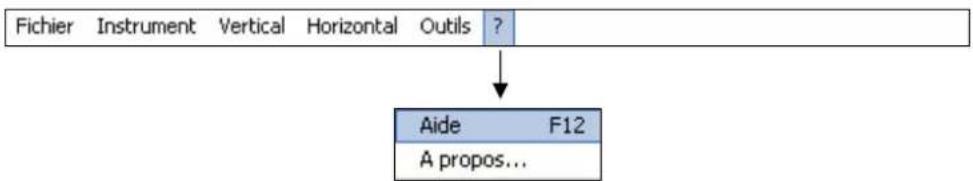

			Le menu Aide « ? »......86
Instrument « Oscilloscope avec Persistance SPO »	Chapitre V
	La	Sélection
La Présentation......87
	La Visualisation......88
	Les
Instrument « Enregistreur »	Chapitre VI
	La Présentation......91
	La Sélection......91
La Visualisation......91
	Les Menus
	Le menu « Fichier »......103
	Le menu « Vertical »......106
	Le menu « Déclenchement »......107
	Le menu « Affichage »......110
Le menu « Mesure »......111
			Le menu « Outils »......112
			Le menu Aide « ? »......113

Instrument « Analyseur des Harmoniques » Chapitre VII

	La	Présentation
	La	Sélection
	La Visualisation	114
	Les	Menus
Le menu « Fichier »	117
Le menu « Vertical »	118
Le menu « Horizontal»	119
Les menus « Outils », Aide « ? »	120

Serveur HTTP	Chapitre VIII
	Généralités 121
	ScopeNet
	ScopeAdmin 130
	Policy Tool 133

Applications	Chapitre IX
1. Visualisation du signal de calibration....	134
2. Compensation de la sonde....	137

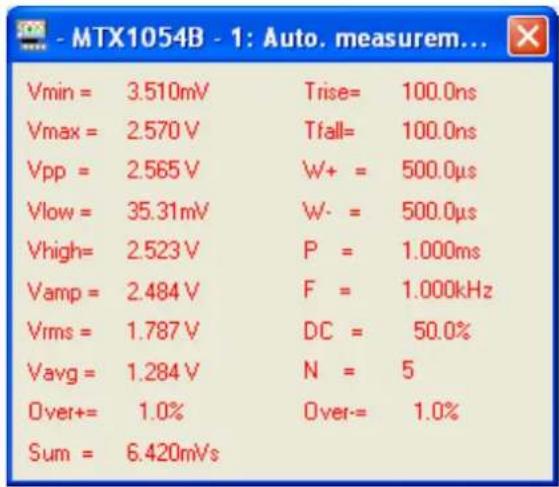

3. Mesures automatiques....	138

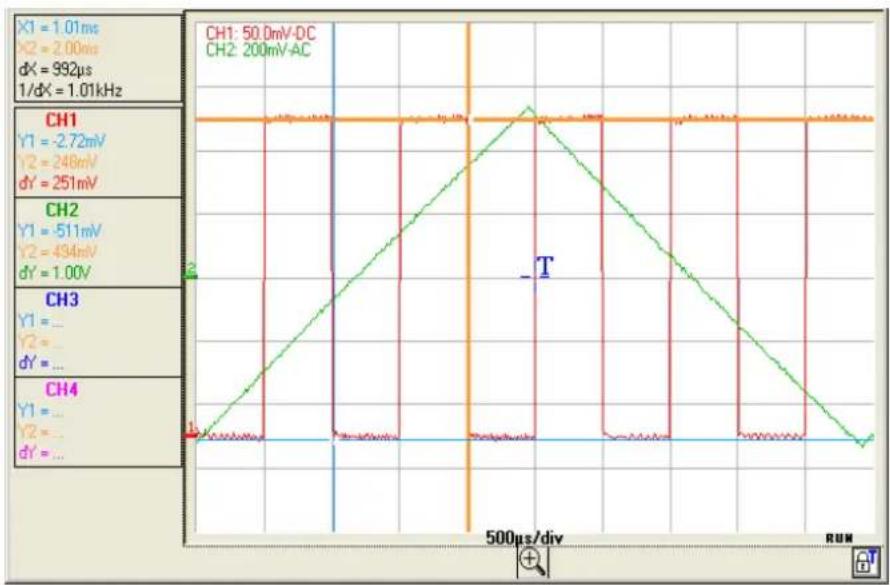

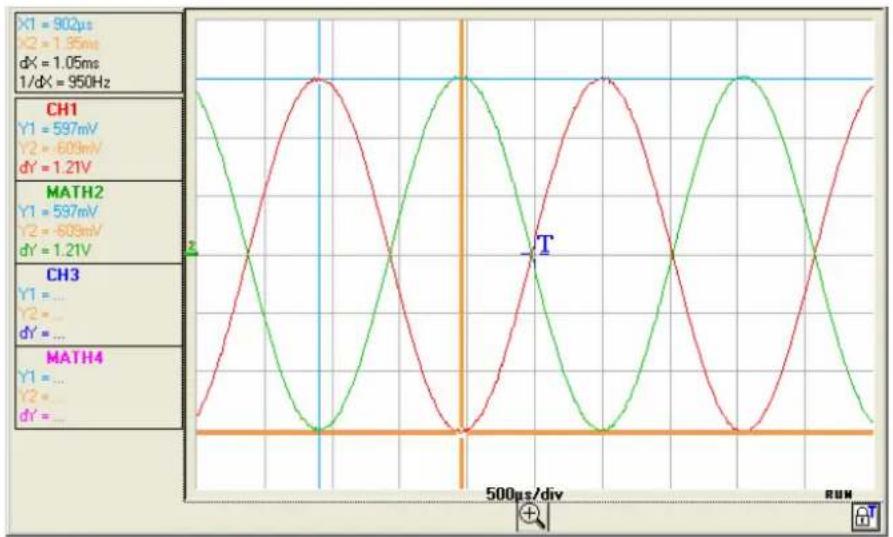

4. Mesures par curseurs....	139

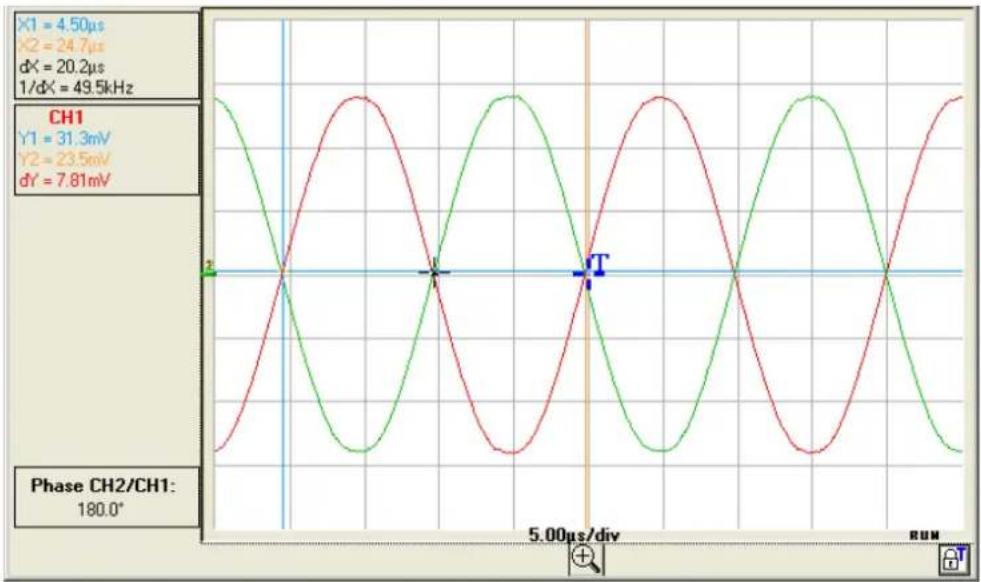

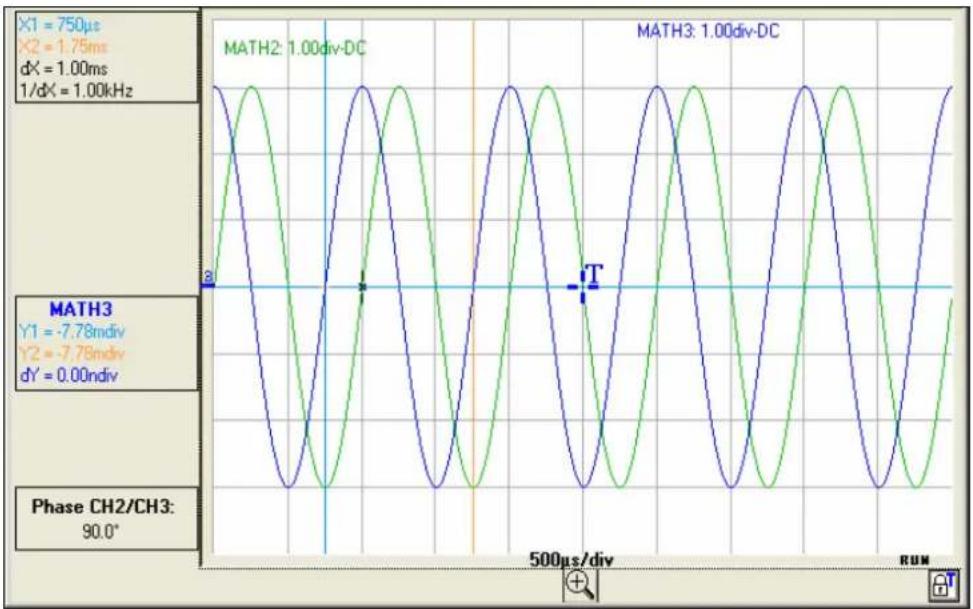

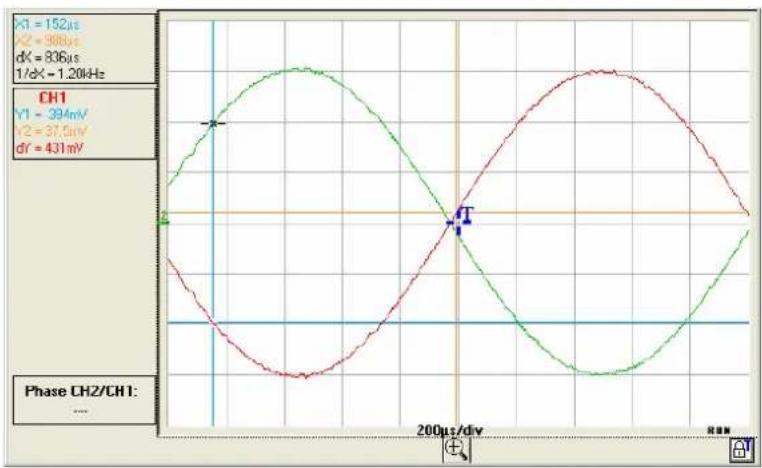

5. Mesures de déphasage par curseur....	140

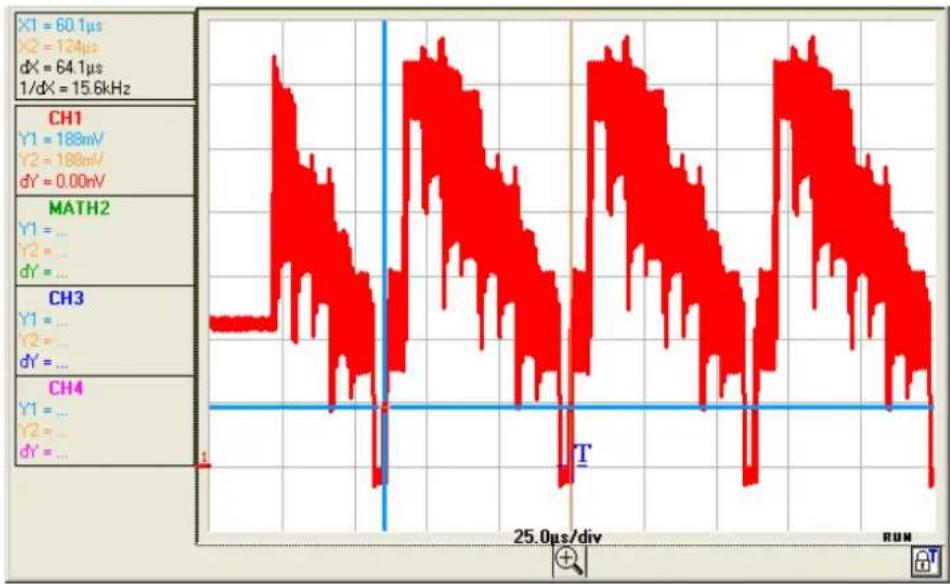

6. Visualisation d'un signal vidéo....	142

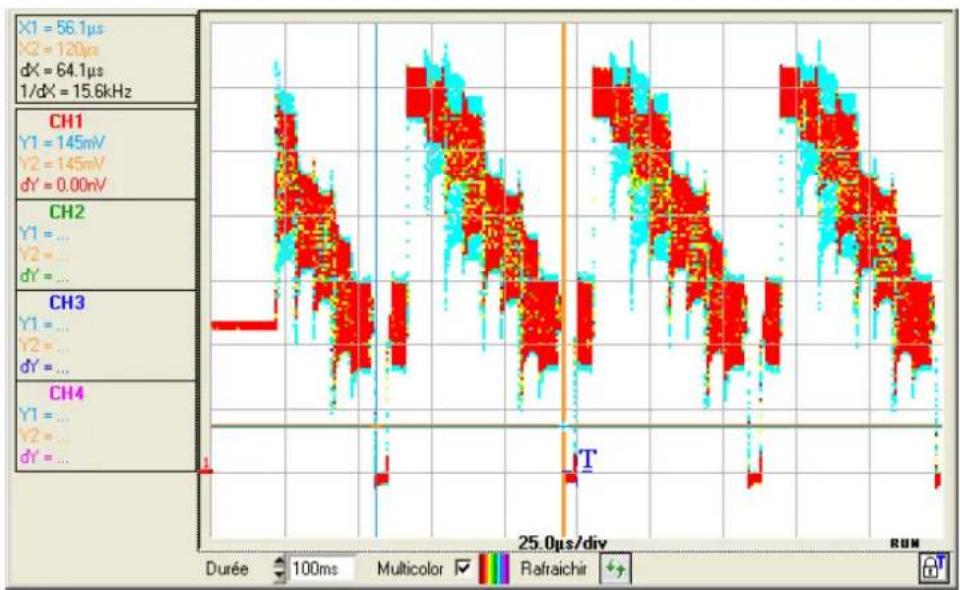

7. Examen d'une ligne TV spécifique....	144

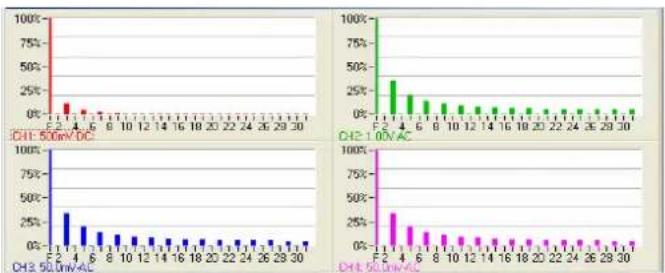

8. Mesure automatique en mode « Analyseur »....	145
9. Visualisation de phénomènes lents....	147

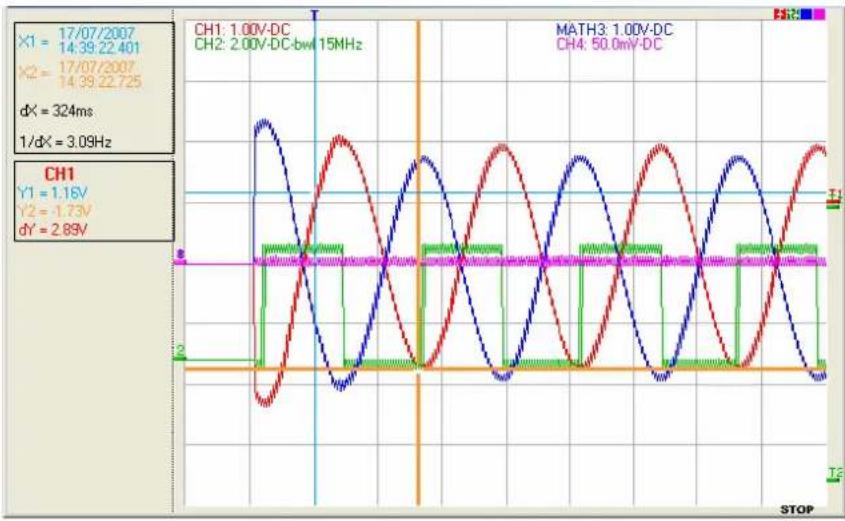

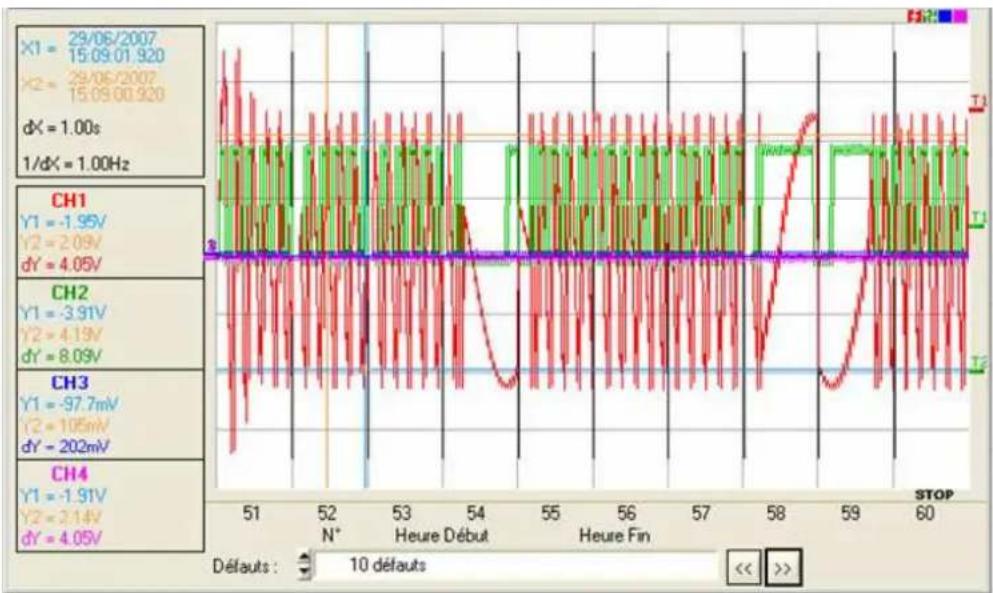

10. Mesure en mode « Enregistreur »....	148
11. Utilisation d'une imprimante....	150

Spécifications techniques	Chapitre X
	Mode « Oscilloscope »......151Déviation verticale......151Déviation horizontale (base de temps)......152Circuit de déclenchement......153Chaîne d'acquisition......154Affichage......155
	Mode « Analyse des Harmoniques »......156Mode « Enregistreur »......156Interfaces de communication......157Programmation à distance......157

Caractéristiques générales		Chapitre XI
	Environnement	......
	Alimentation secteur	158
	Compatibilité	électromagnétique ......

Caractéristiques mécaniques	Chapitre XII
Boîtier	158
Colisage	158

Fourniture

Accessoires

Chapitre XIII159

Instructions générales

Introduction

Vous venez d'acquérir un oscilloscope,

• 2 voies MTX 1052_B (150 MHz) ou C (200 MHz) (W, si option WiFi)
• 4 voies MTX 1054_B (150 MHz) ou C (200 MHz) (W, si option WiFi)

sans organe de visualisation.

Nous vous félicitons de votre choix et vous remercions pour votre confiance dans la qualité de nos produits.

Une carte d'acquisition et de pré-traitement des données, avec son alimentation/secteur propre, équipe cet instrument.

Elle est gérée par un logiciel flash embarqué, qui peut être réactualisé depuis le PC grâce au logiciel SCOPEin@BOX.

Ce logiciel communique avec le « PC-hôte » via une interface USB, ETHERNET ou WiFi (en option).

Cet instrument est doté des modes de fonctionnement suivants :

« Oscilloscope »

« Analyseur des harmoniques »

« Enregistreur » (Recorder)

« SPO » Affichage en Persistance Analogique

« FFT » Représentation Fast Fourier Transform

Précautions et mesures de sécurité

Cet instrument est conforme à la norme de sécurité IEC 61010-1, isolation simple, relative aux instruments de mesures électroniques et respecte les normes CEM correspondant aux milieux résidentiel et industriel.

Pour en obtenir le meilleur service, lisez attentivement cette notice et respectez les précautions d'emploi.

Le non-respect des avertissements et/ou des instructions d'utilisation risque d'endommager l'appareil. Il peut alors se révéler dangereux pour l'utilisateur.

• Il a été conçu pour une utilisation :
• en intérieur
• dans un environnement de degré de pollution 2
• à une altitude inférieure à 2000 m
• à une température comprise entre 0°C et 40°C
• avec une humidité relative inférieure à 80 % jusqu'à 31°C.
• Il est utilisable pour des mesures sur des circuits de 300 V CAT II, par rapport à la terre et peut être alimenté par un réseau 240 V CAT II.

définition des catégories de mesure

CATI : La catégorie de mesure I correspond aux mesurages réalisés sur des circuits non reliés directement au réseau.

Exemple : circuits électroniques protégés

CAT II : La catégorie de mesure II correspond aux mesurages réalisés sur des circuits directement branchés à l'installation basse tension.

Exemple : alimentation d'appareils ménagers et d'outillage portable

CAT III : La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.

Exemple : mesurages sur les tableaux de distribution, le câblage ...

CAT IV : La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.

Exemple : compteurs et mesurage sur les dispositifs de protection contre les surintensités...

Instructions générales (suite)

avant utilisation

• Respectez les conditions d'environnement et de stockage.
• Assurez-vous du bon état du cordon d'alimentation trifilaire, phase/neutre/terre, livré avec l'appareil.

Il est conforme à la norme IEC 61010-1 et doit être raccordé à l'instrument, d'une part, et d'autre part, au réseau (variation de 90 à 264 VAC).

pendant l'utilisation

• Lisez attentivement toutes les notes précédées du symbole ⚠️.
• Reliez l'instrument à une prise munie d'une fiche de mise à la terre.
• L'alimentation de l'instrument est équipée d'une protection électronique ré-armable automatiquement après disparition du défaut.
• Veillez à ne pas obstruer les aérations.
• Par mesure de sécurité, n'utilisez que les cordons et accessoires appropriés livrés avec l'appareil ou homologués par le constructeur.
• Lorsque l'appareil est connecté aux circuits de mesure, ne touchez jamais une borne non utilisée.

Symboles utilisés

Attention : risque de danger, consultez la notice de fonctionnement.

Tri sélectif des déchets pour le recyclage des matériels électriques et électroniques. Conformément à la directive WEEE 2002/96/EC : ne doit pas être traité comme déchet ménager.

Borne de terre

USB

Conformité européenne

Garantie

Ce matériel est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.

Durant cette période, l'appareil ne peut être réparé que par le constructeur. Il se réserve le droit de procéder soit à la réparation, soit à l'échange de tout ou partie de l'appareil.

En cas de retour du matériel au constructeur, le transport aller est à la charge du client.

La garantie ne s'applique pas suite à :

• une utilisation impropre du matériel ou par association avec un équipement incompatible
• une modification du matériel sans autorisation explicite des services techniques du constructeur
• l'intervention effectuée par une personne non agréée par le constructeur
• l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement
• un choc, une chute ou une inondation.

Instructions générales (suite)

Maintenance, vérification métrologique

L'instrument ne comporte aucun élément remplaçable par l'opérateur. Toute opération ne doit être effectuée que par un personnel compétent agréé.

Contactez votre agence commerciale Chauvin-Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51 55 (Centre technique Manumesure) 01 44 85 44 85 (Chauvin Arnoux)

Déballage, ré-Emballage

L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition.

A réception, procédez à une vérification rapide pour détecter toute détérioration éventuelle lors du transport. Le cas échéant, contactez sans délai notre service commercial et émettez les réserves légales auprès du transporteur.

Dans le cas d'une ré-expédition, utilisez de préférence l'emballage d'origine. Indiquez le plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

Entretien

• Mettez l'instrument hors tension.
• Nettoyez-le avec un chiffon humide et du savon.
• N'utilisez jamais de produits abrasifs, ni de solvants.
• Laissez sécher avant toute nouvelle utilisation.

Description de l'instrument

Cette notice décrit le fonctionnement des MTX 1052 et MTX 1054.

La plupart des copies d'écran ont été réalisées à partir d'un MTX 1054B.

Préparation à l'utilisation

Consignes avant la mise en service

• Vérifiez le bon état du cordon d'alimentation qui sera raccordé, d'une part à l'arrière de l'instrument, d'autre part à une prise réseau 50-60Hz munie d'une liaison de terre.

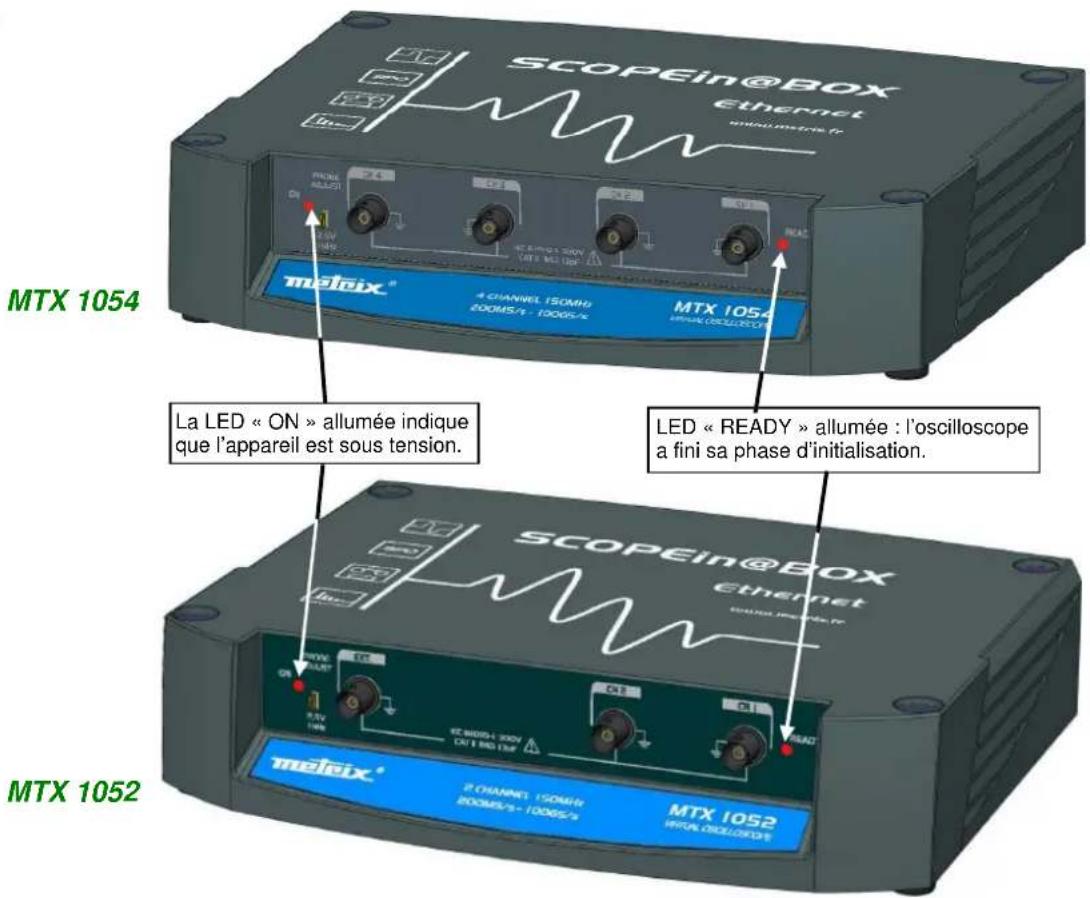

• La LED « ON » allumée en face avant permet de vérifier que la tension secteur est bien appliquée à l'oscilloscope.
• Reliez l'oscilloscope et le « PC-hôte » au « Réseau Ethernet » ou directement l'un à l'autre à l'aide du cordon Ethernet croisé.

Alimentation secteur

L'alimentation de l'oscilloscope est conçue pour :

• un réseau pouvant varier de 90 à 264 VAC (plage nominale d'utilisation 100 à 240 V AC)
• une fréquence comprise entre 47 et 63 Hz.

Fusible de protection

Type : Temporisé 2,5 A

250 V

5 x 20 mm

Ce fusible de protection doit être remplacé exclusivement par un fusible de modèle identique. Le changement ne peut être effectué que par un personnel qualifié.

Prendre contact avec l'agence Manumesure la plus proche.

Mise en service

• Connectez l'oscilloscope au réseau 50-60 Hz.
• Attendez une minute environ avant de lancer le logiciel d'application « SCOPEin@BOX ». Référez-vous à la notice « Première installation » jointe à l'instrument.

Réduction de la consommation

• En quittant le logiciel « SCOPE in@BOX », l'oscilloscope virtuel distant passe en consommation réduite (excepté en mode « Instrument « Recorder »). Les voies sont mises en stand-by, mais le micro-processeur reste actif.
• En ouvrant une nouvelle session de travail, l'oscilloscope est commuté automatiquement en consommation normale.

Pour une sauvegarde correcte des paramètres de travail, quittez le logiciel « SCOPEin@BOX » avant de déconnecter l'appareil du réseau 50-60 Hz ou du réseau Ethernet.

Description de l'instrument (suite)

Présentation

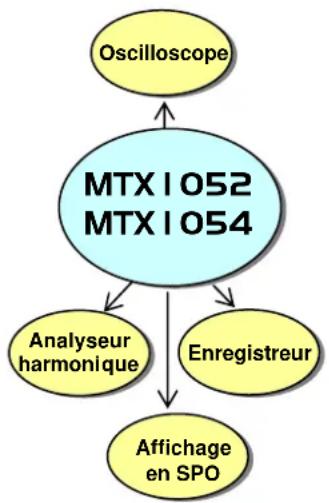

Cet appareil a la particularité de regrouper quatre instruments en un :

• un Oscilloscope traditionnel avec la fonction FFT, pour l'analyse des signaux présents en électronique et électrotechnique
• un Oscilloscope SPO (Smart Persistance Oscilloscope) qui permet de reproduire une visualisation analogique et de visualiser les phénomènes rares

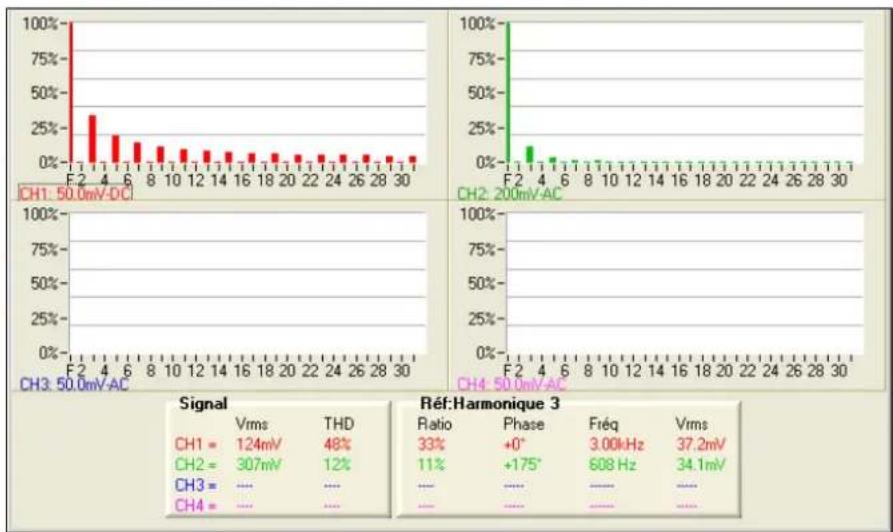

• un Analyseur des Harmoniques, pour représenter le fondamental et les 31 premiers harmoniques des signaux basse fréquence (réseau 50-60 Hz)
• un Enregistreur, pour la capture de signaux uniques ou lents

L'instrument travaille à une profondeur d'acquisition constante de 50 000 pts.

Les fonctions principales de commande sont directement accessibles sur le panneau de contrôle du PC. Les paramètres de réglage sont modifiables avec la souris.

Interfaces

Cet instrument est équipé des interfaces USB, ETHERNET ; WiFi (en option) :

→ pour la gestion à distance de l'appareil
→ pour le pilotage de l'instrument avec les commandes SCPI

Description de l'instrument (suite)

Fonctionnement

« LOCAL »

L'instrument peut fonctionner selon deux modes :

L'appareil est relié directement au PC de contrôle par un câble « Ethernet croisé » ou par un câble USB.

« RESEAU »

L'instrument et le PC de contrôle peuvent être connectés au réseau ETHERNET à l'aide d'un câble « Ethernet droit ».

Le logiciel SCOPEin@BOX peut être lancé plusieurs fois depuis le PC pour contrôler plusieurs instruments à la fois. En gardant un instrument affiché à l'écran du PC et en mettant les autres instruments en icône, il est possible de contrôler tour à tour tous les instruments.

Avec le logiciel SCOPEin@BOX, il n'est pas possible d'ouvrir un instrument déjà ouvert.

« WiFi » (en option)

Deux modes de fonctionnement sont possibles :

1. Mode ADHOC : l'instrument et le PC (doté d'une carte WiFi) communiquent directement

2. Mode INFRASTRUCTURE : l'instrument (relié au réseau ETHERNET par un point d'accès) et le PC communiquent à travers le réseau ETHERNET.

Configuration PC minimum requise

- Processeur Pentium 4 ou équivalent

• Mémoire 512 Mb

- Espace Disque 10 Gb

- Ports USB 1.1

- Carte Réseau Ethernet 10BaseT

- Systèmes d'exploitation Windows 7 – Windows 8 - XP - Vista

Le logiciel SCOPEin@BOX fonctionne avec NI-VISA V4.40 ; la version supportée est incluse dans le programme d'installation fourni.

Installation de SCOPEin@BOX

Se référer à la notice « Première installation » jointe à l'instrument.

Description de l'instrument (suite)

Vue globale

SCOPEin@BOX €thernet MTX 1054 4 CHANNEL 150MHz 200MHz - 1000GHz MTX 1054 LA LED « ON » allumée indique que l'appareil est sous tension. LED « READY » allumée : l'oscilloscope a fini sa phase d'initialisation. MTX 1052 SCOPEin@BOX €thernet MTX 1052 2 CHANNEL 150MHz 200MHz - 1000GHz MTX 1052 MEIX® EET EET/86Hz 300V OUT 86Hz 10Hz EET/86Hz 300V OUT 86Hz 10Hz

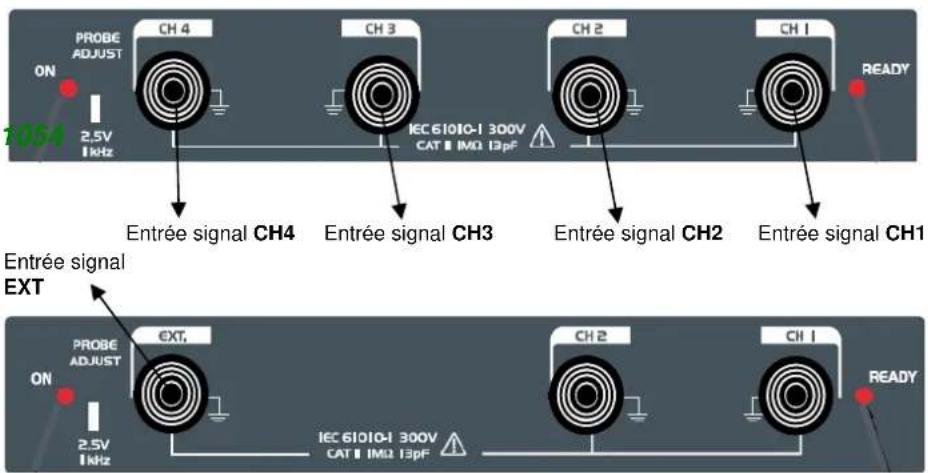

Bornier (connexion)

MTX

PROBE ADJUST ON 2.5V 1kHz CH 4 CH 3 IEC 61010-1 300V CAT 1.0Ω 13pF CH 2 CH 1 READY Entrée signal CH4 Entrée signal CH3 Entrée signal CH2 Entrée signal CH1 Entrée signal EXT PROBE ADJUST ON 2.5V 1kHz EXT. IEC 61010-1 300V CAT 1.0Ω 13pF CH 2 CH 1 READY

MTX 1052

Prise secteur TO AVEE ELECTRIC SHOCK THE POWER CHS-PROTECTIVE DRUGING DIRECTOR MUST BE CONNECTED TO ERIAND BEFORETH POWER CUBS BEFORE APPROVED THE CAGS AC 47+30Hz RARE COOKING 2 FPS 1 MHz 2 EXPOSING RC 0800V FUSE EXPOING T USA Connecteur USB Ethernet BD Base Connecteur RJ45 ETHERNET Made in France

Face arrière

Description de l'instrument (suite)

Principes généraux du réseau ETHERNET	ETHERNET et TCP/IP (Transmission Control Protocol / Internet Protocol) sont utilisés pour communiquer sur le réseau d'une entreprise.
Adressage	Chaque équipement sous TCP/IP possède une adresse physique (MAC ADDRESS) et une adresse Internet (IP).
Adresse physique ETHERNET	Une adresse physique ou MAC ADDRESS, stockée en ROM identifie chaque équipement sur le réseau. L'adresse physique permet à l'équipement de déterminer la source d'émission des "paquets" de données.L'adresse physique est un nombre codé sur 6 octets, représentés sous forme hexadécimale.Les fabricants de matériel se procurent des adresses physiques auprès de l'organisme IEEE et les affectent de manière incrémentale aux produits fabriqués. Chaque appareil a une MAC ADDRESS unique qui n'est pas modifiable par l'utilisateur.
Adresse IP	Une adresse IP est codée sur 4 octets, représentée en notation décimale avec les nombres compris entre 0 et 255 séparés par des pointsExemple: 132.147.250.10Contrairement à l'adresse physique, l'adresse IP peut être modifiée par l'utilisateur.Vous devez vous assurer que l'adresse IP attribuée à l'instrument est unique sur votre réseau; si une adresse est dupliquée, le fonctionnement du réseau devient aléatoire.L'adresse IP est composée de deux parties:l'identificateur réseau (Network ID) d'un réseau physique donnél'identificateur hôte (Host ID) d'un équipement particulier sur ce même réseau.Il existe 5 classes d'adressage. Seules, les classes A, B et C sont utilisées pour identifier les équipements. Voir ci-dessous :
	Classe A0XXXXXXXX XXXXXXXXX XXXXXXXXX XXXXXXXXNetwork ID Host ID
	Classe B10XXXXXX XXXXXXXXX XXXXXXXXX XXXXXXXXNetwork ID Host ID
	Classe C110XXXXXX XXXXXXXXX XXXXXXXXX XXXXXXXXNetwork ID Host ID

Description de l'instrument (suite)

Protocole HTTP

Pour communiquer sur le réseau, les équipements (oscilloscope, PC, imprimante) doivent utiliser une adresse IP compatible (champ identificateur de réseau identique).

Grâce à ce protocole, l'instrument peut se comporter comme un serveur WEB. Vous pouvez accéder aux réglages les plus courants : Visualisation des traces sur votre PC grâce à un navigateur (EXPLORER, NETSCAPE, ...)

Pour l'utiliser, ouvrez votre navigateur préféré sur le PC et tapez dans le champ URL, l'adresse IP de l'instrument précédé de « http: »

Exemple : http://192.168.3.1

Voir §. Serveur HTTP.

Pour pouvoir afficher les traces, vous devez installer sur votre PC la JVM SUN 1.4.2 (ou ultérieure) Java Virtual Machine (vous pouvez télécharger cette JVM depuis le site : http://java.sun.com/).

Mise en service

Logiciel de commande Le logiciel de commande SCOPEin@BOX gère les MTX 105xB ou C.

Installation Lisez attentivement la fiche de sécurité jointe à l'instrument et insérez le CDROM dans le lecteur de votre PC.

Lancement Lorsque la LED « READY » de l'oscilloscope s'allume, vous pouvez lancer le logiciel SCOPEin@BOX.

Premier démarrage

Démarrage d'un oscillo Nom Numéro de série Adresse IP Adresse MAC Ethernet USB Rafraîchir (F5) Liste des appareils connectés par USB Liste des appareils connectés par Ethernet MTX1054B, v2.00y/7/A00, APPAREIL2 MTX1054BW, v2.00y/7/A00, APPAREIL1 Adresse IP 14 3 211 111 ... Adresse IP du PC : 14.3.212.1 Saisisez un « nom de baptême » de l'instrument (par défaut MTX) ; à ce nom sera associé le(s) fichier(s) de configuration de l'instrument. Iance l'aide en ligne sur cette fenêtre. relance une recherche des instruments connectés. Le logiciel SCOPEin@BOX fait une recherche automatique des oscilloscopes MTX 1050x reliés au PC par USB, ou par ETHERNET (câble RJ45) ou WiFi (si équipé). Il affiche ensuite la liste de ces appareils en indiquant pour chacun d'eux : - leur nom générique, - la version de logiciel embarqué - leur numéro de série. L'adresse IP de l'oscilloscope MTX 105xB sélectionné et l'adresse IP du PC sont affichées. OK Annuler

Appuyez sur la touche pour actualiser l'affichage, si votre oscilloscope n'apparaît pas dans la liste des appareils connectés. En cas d'échec, vérifiez la connexion de votre instrument et/ou démarrez-le à nouveau, en le déconnectant puis en le re-connectant au secteur.

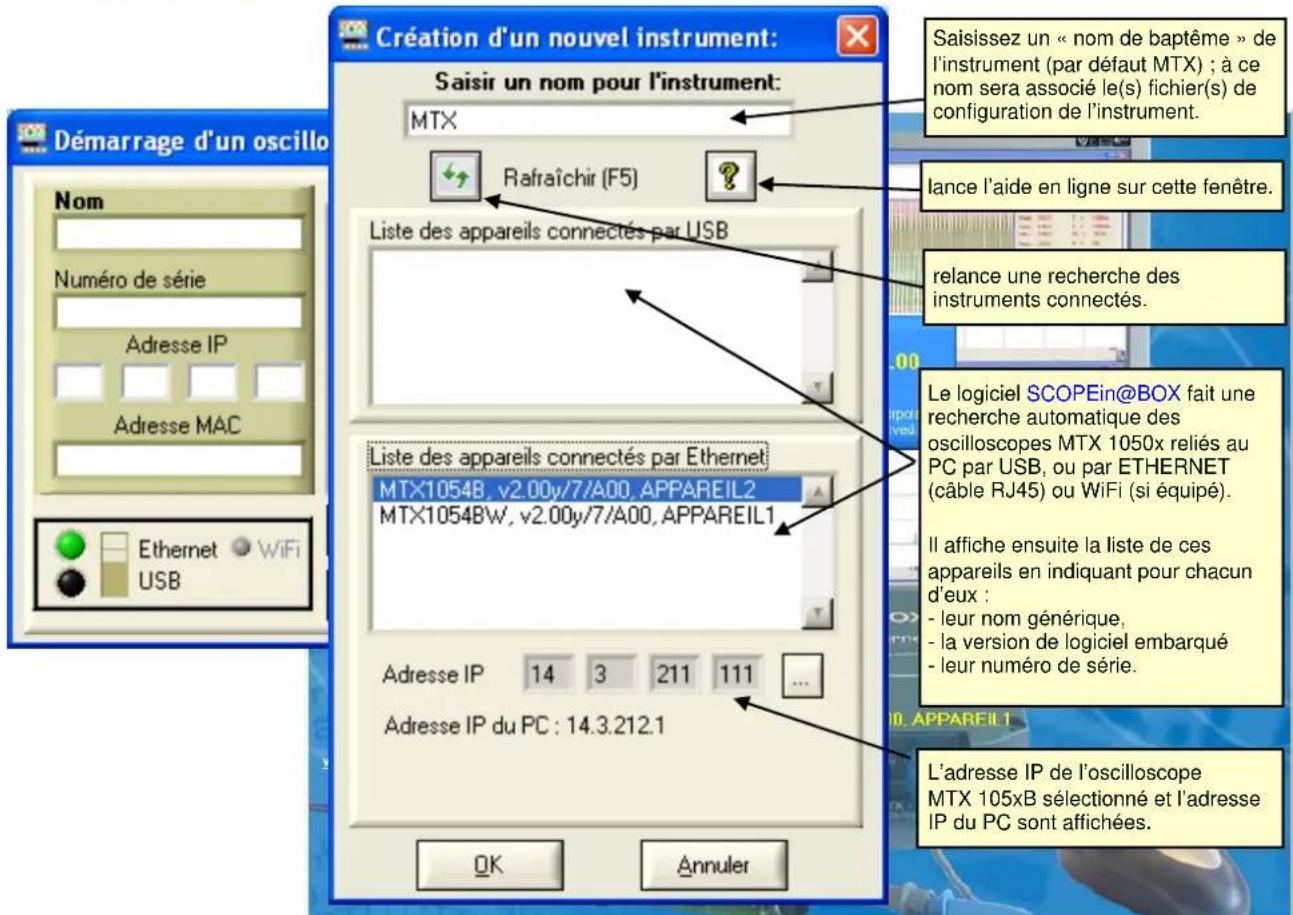

1. Donnez un nom à votre instrument.

2. Sélectionnez l'un des appareils connectés au PC (via USB ou ETHERNET) parmi les listes proposées.

3. Cliquez sur le bouton OK pour créer et lancer l'instrument.

Dans notre exemple, il s'agit de la première mise en route de l'oscilloscope « MTX ». Par défaut, l'adresse IP de l'instrument est 14.3.211.11 (avec le masque réseau 255.255.255.0). Il faut donc adapter l'adresse IP (14.3.211.111) de l'appareil à celle du réseau auquel est connecté le PC-hôte (ici : 14.3.212.1).

Mise en service (suite)

Premier démarrage (suite...)

La sélection de l'instrument connecté par Ethernet entraîne l'affichage de la fenêtre suivante si l'adresse IP, entrée par défaut, n'est pas compatible avec le réseau sur lequel est connecté le PC :

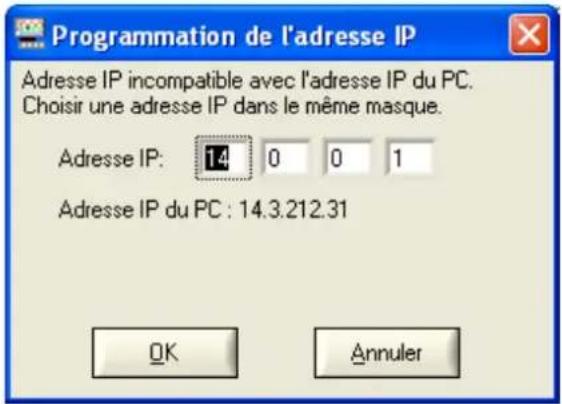

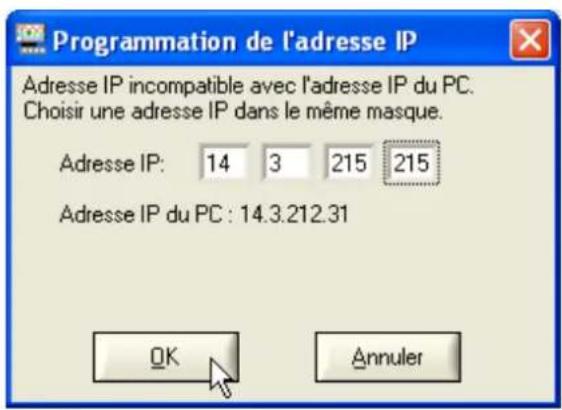

Programmation de l'adresse IP Adresse IP incompatible avec l'adresse IP du PC. Choisir une adresse IP dans le même masque. Adresse IP: 14 0 0 1 Adresse IP du PC : 14.3.212.31 OK Annuler

Pour éviter des problèmes de conflit d'adresse IP sur le réseau utilisé, consultez votre administrateur pour choisir une adresse disponible et compatible avec le réseau.

Dans notre exemple, le masque du réseau utilisé est 255.255.0.0 ; nous programmons l'adresse IP : 14.3.215.215 et validons notre saisie avec la touche OK.

Programmation de l'adresse IP Adresse IP incompatible avec l'adresse IP du PC. Choisir une adresse IP dans le même masque. Adresse IP: 14 3 215 215 Adresse IP du PC : 14.3.212.31 OK Annuler

Un test de l'adresse IP est réalisé au moment de la validation pour s'assurer que l'adresse saisie n'est pas déjà utilisée sur le réseau.

Si le résultat est correct, l'instrument démarre.

Mise en service (suite)

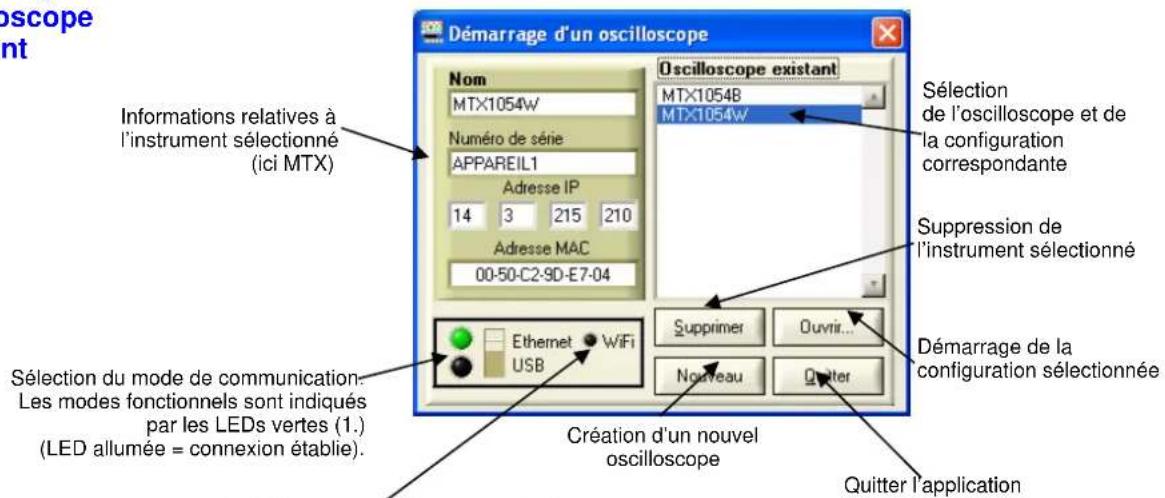

Démarrage d'un oscilloscope existant

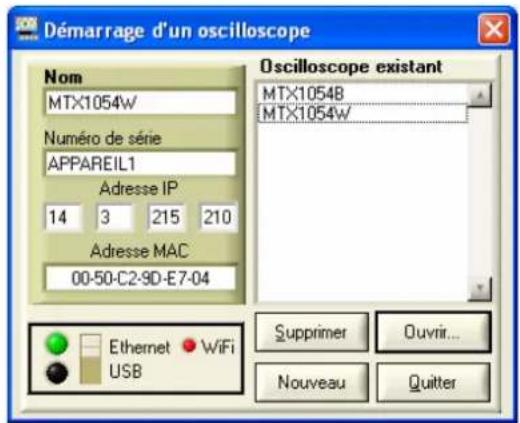

Démarrage d'un oscilloscope Nom MTX1054W Numéro de série APPAREIL1 Adresse IP 14 3 215 210 Adresse MAC 00-50-C2-9D-E7-04 Sélection du mode de communication- Les modes fonctionnels sont indiqués par les LEDs vertes (1.) (LED allumée = connexion établie). Sélection relatives à l'instrument sélectionné (ici MTX) Oscilloscope existant MTX1054B MTX1054W Suppression de l'instrument sélectionné Supprimer Ouvrir... Nouveau Quitter Démarrage de la configuration sélectionnée Création d'un nouvel oscilloscope Quitter l'application

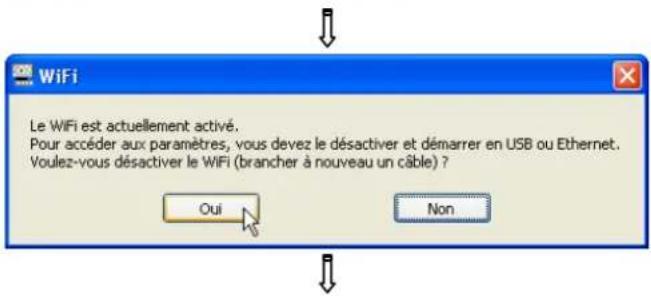

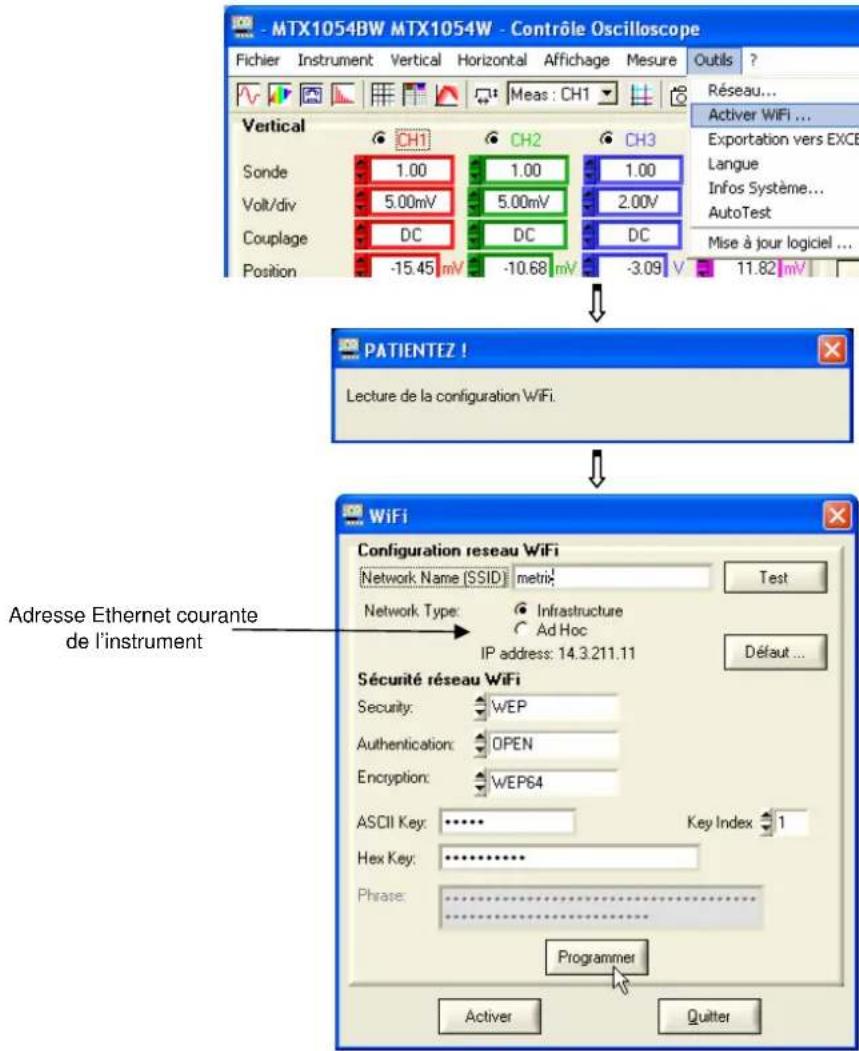

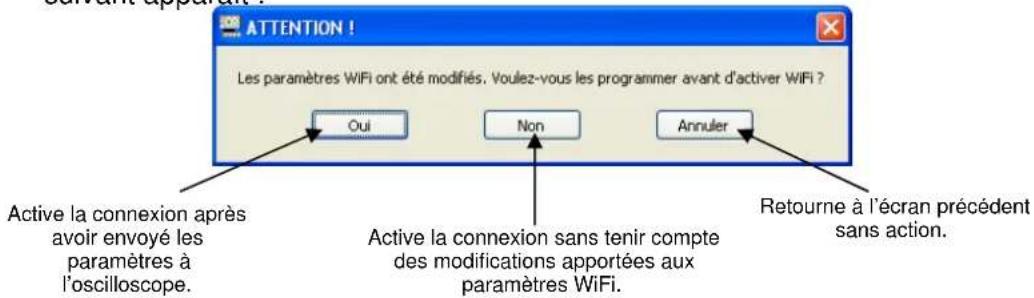

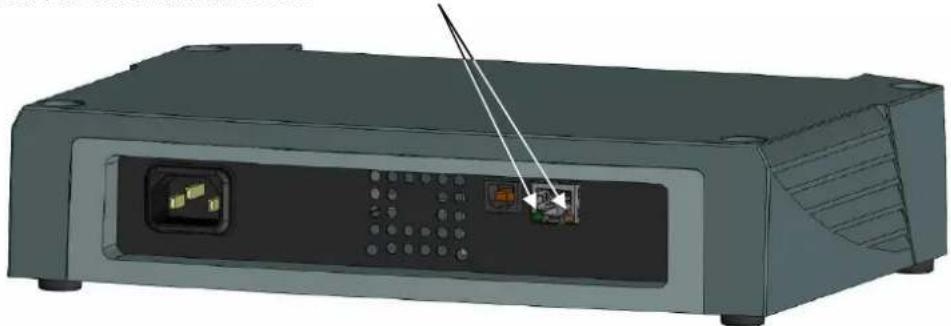

La LED est rouge si la communication Ethernet s'établit via WiFi (2.).

L'oscilloscope peut aussi être piloté via l'interface de communication USB en déplaçant le switch de sélection.

Les 2 LEDs vertes allumées indiquent que les 2 interfaces de communication peuvent être sélectionnées pour contrôler l'oscilloscope avec le logiciel PC.

1. Les interfaces disponibles (USB ou Ethernet) sont indiquées par des LEDS de couleur verte (si la LED est de couleur noire, l'interface n'est pas disponible).

2. Si l'interface WiFi est disponible, la LED Ethernet est verte et la LED WiFi est rouge.

Il est possible de lancer SCOPEin@BOX automatiquement sans passer par la fenêtre « Démarrage d'un oscilloscope ».

Il existe plusieurs options en ajoutant une extension au démarrage :

-auto : l'application démarre automatiquement avec la dernière configuration utilisée

-conf Nomdefichier.ini : l'application est lancée avec le nom de fichier précisé.

-IP xx.xx.xx.xx : l'application est lancée en pilotant l'oscilloscope répondant à l'adresse IP xx.xx.xx.xx

Exemple

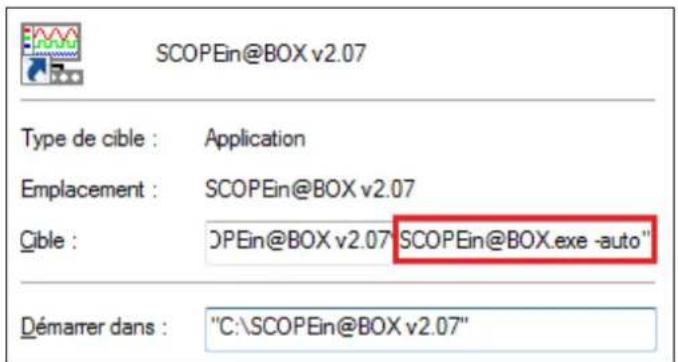

SCOPEin@BOX v2.07 Type de cible : Application Emplacement : SCOPEin@BOX v2.07 Cible : DPEin@BOX v2.07 [e-mail] -auto" Démarrer dans : "C:\SCOPEin@BOX v2.07"

Instrument « Oscilloscope »

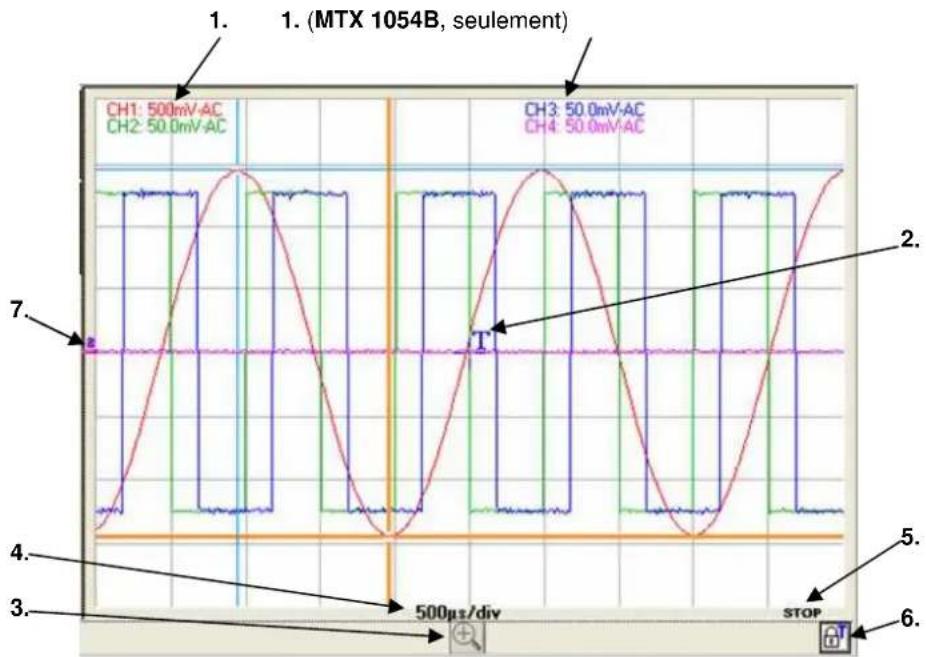

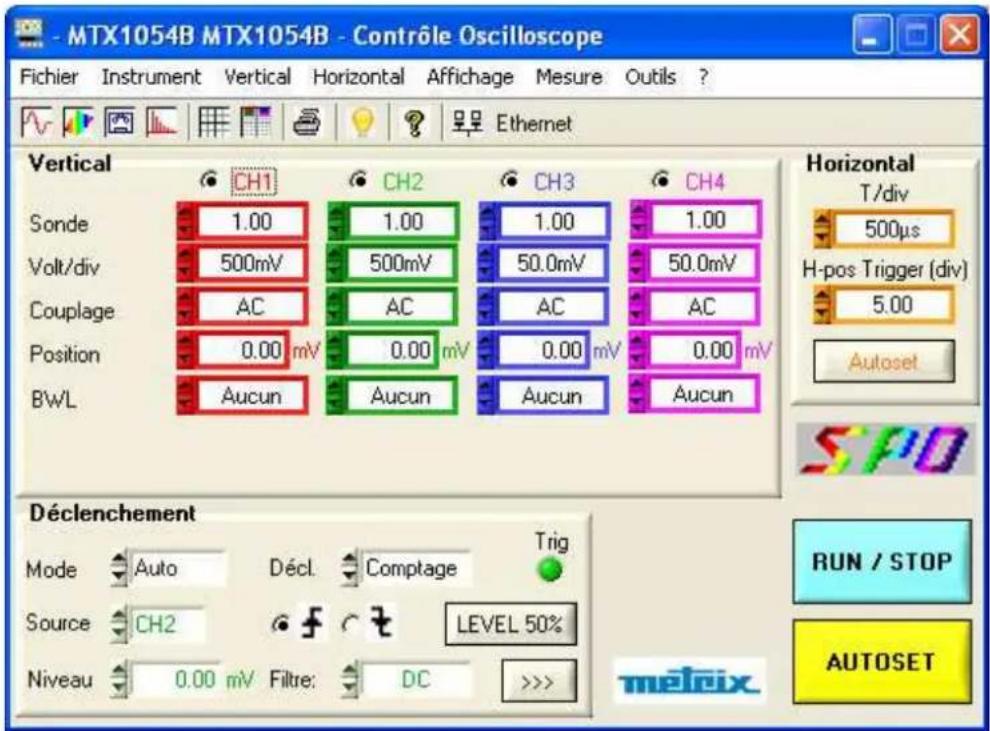

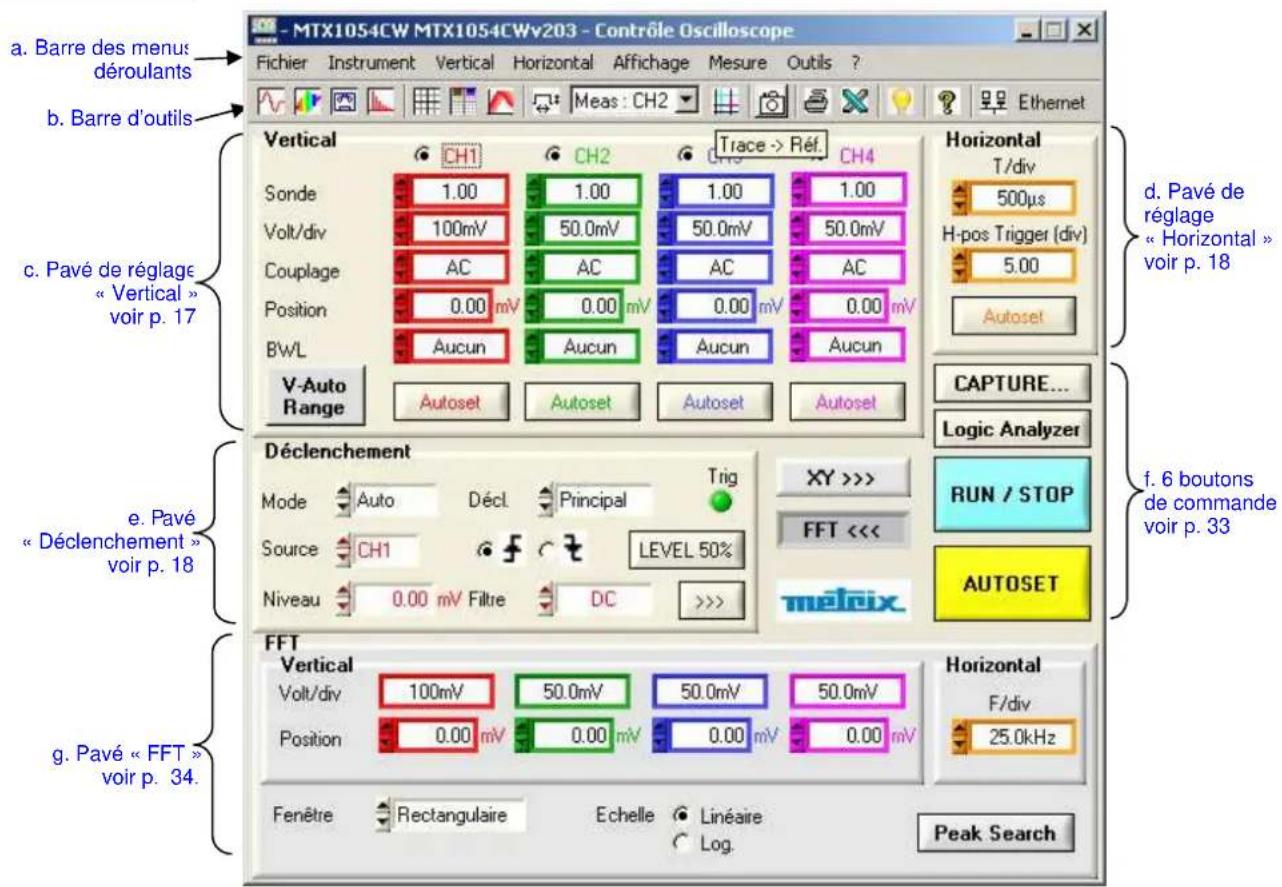

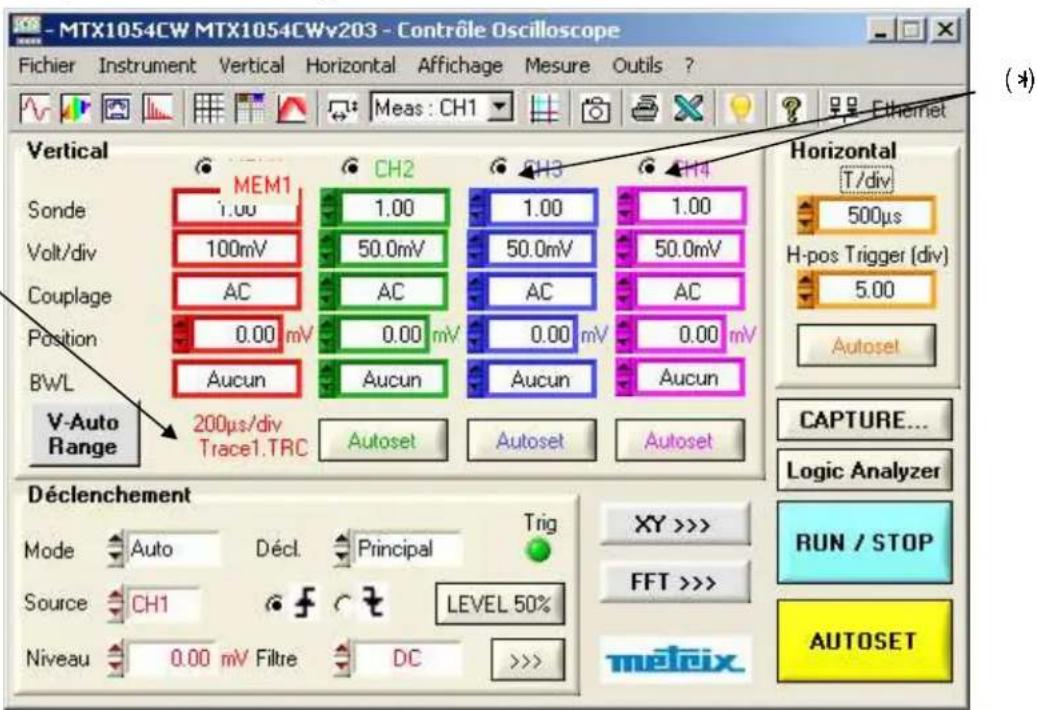

La Visualisation de la fenêtre « Contrôle Oscilloscope »

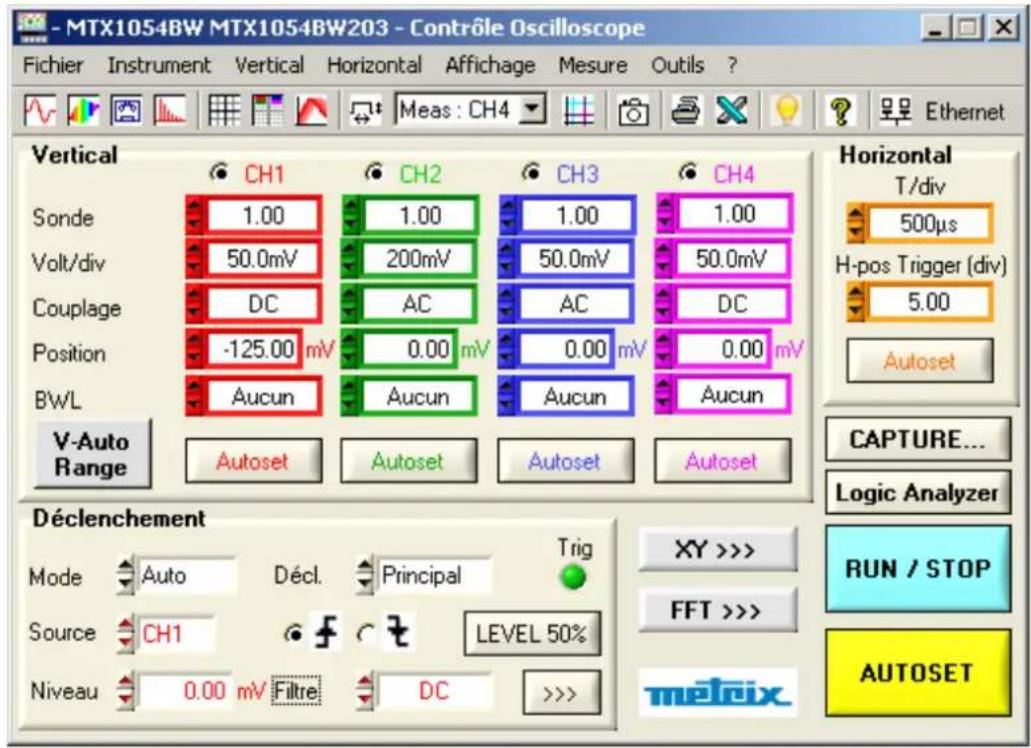

a. Barre des menus déroulants b. Barre d'outils c. Pavé de réglage « Vertical » voir p. 17 d. Pavé de réglage « Horizontal » voir p. 18 e. Pavé « Déclenchement » voir p. 18 f. 6 boutons de commande voir p. 33 g. Pavé « FFT » voir p. 34. Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Meas: CH2 Ethernet Vertical CH1 CH2 Trace -> Réf. CH4 Sonde 1.00 1.00 1.00 1.00 Volt/div 100mV 50.0mV 50.0mV 50.0mV Couplage AC AC AC AC Position 0.00 mV 0.00 mV 0.00 mV 0.00 mV BWL Aucun Aucun Aucun Aucun V-Auto Range Autoset Autoset Autoset Autoset Horizontal T/div 500μs H-pos Trigger (div) 5.00 Autoset CAPTURE... Logic Analyzer Déclenchement Trig XY >>> RUN / STOP FFT <<< AUTOSET Mode Auto Décl Principal Source CH1 LEVEL 50% Niveau 0.00 mV Filtre DC >>> FFT Vertical Volt/div 100mV 50.0mV 50.0mV 50.0mV Position 0.00 mV 0.00 mV 0.00 mV 0.00 mV Horizontal F/div 25.0kHz Fenêtre Rectangulaire Echelle Linéaire Log. Peak Search

a. Barre des menus déroulants
b. Barre d'outils

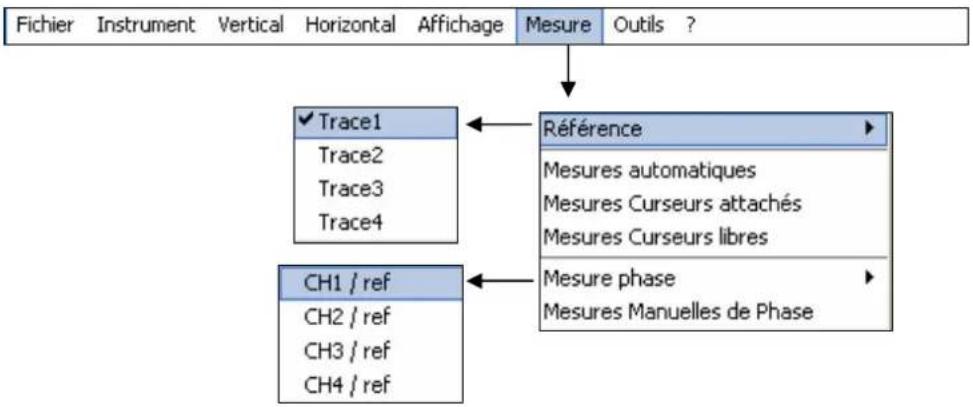

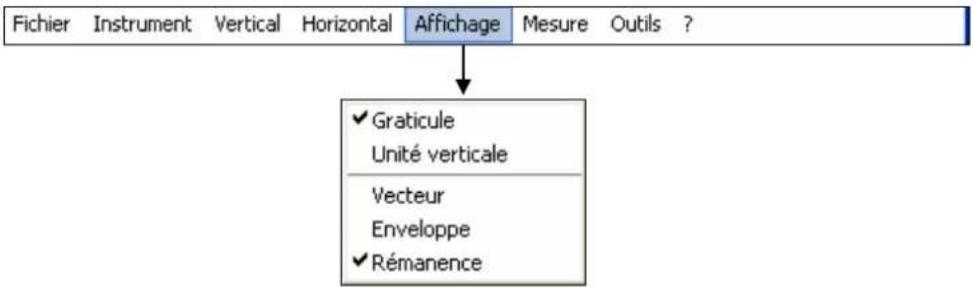

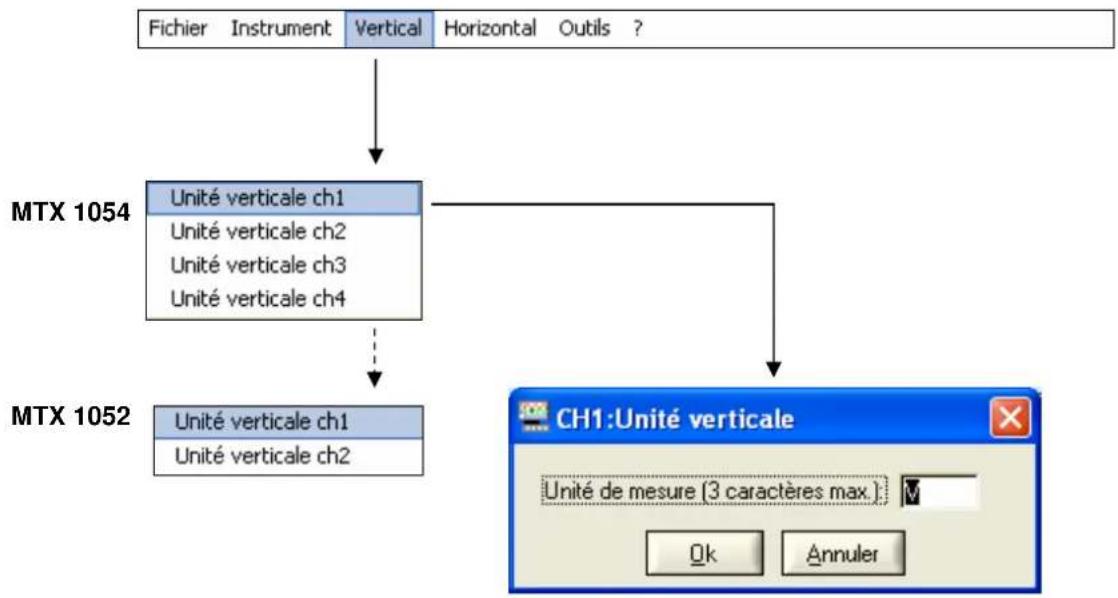

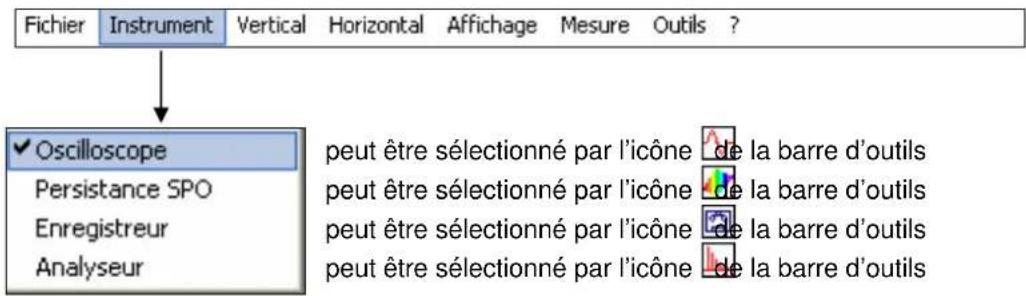

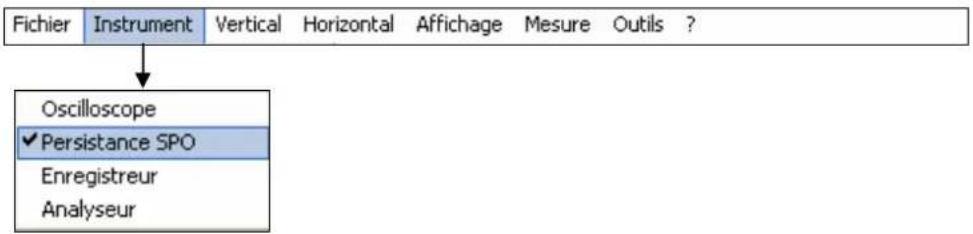

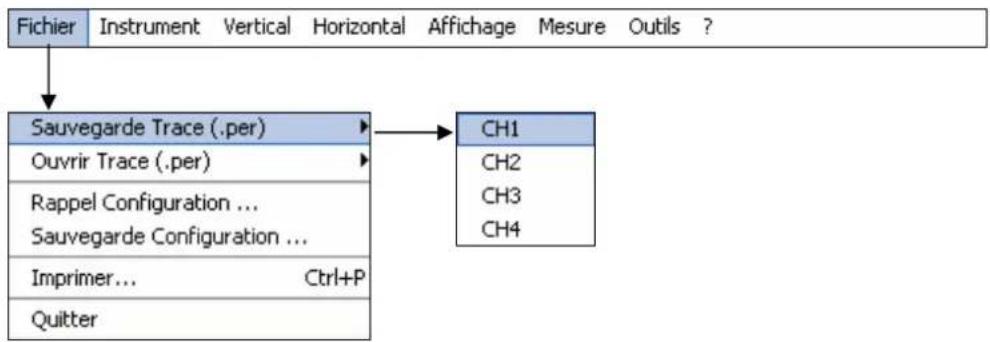

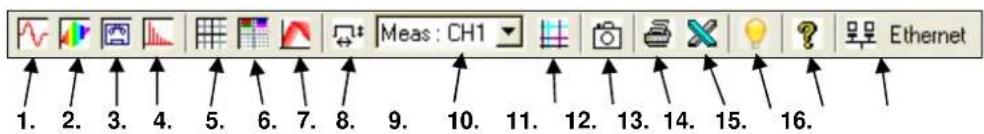

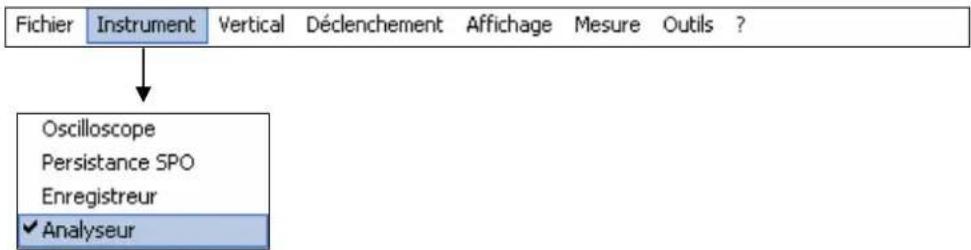

Fichier Instrument Vertical Horizontal Affichage Mesure Outils ?

1. Accès direct à « l'oscilloscope »
2. Accès direct à l'affichage des signaux en persistance « SPO »
3. Accès direct à « l'enregistreur »
4. Accès direct à « l'analyseur des harmoniques »
5. Affichage du graticule
6. Affichage des calibres dans la fenêtre trace

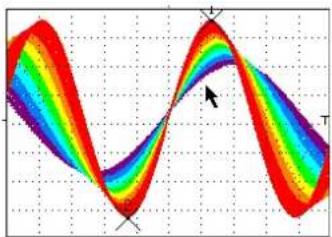

7. Rémanence de l'affichage des signaux

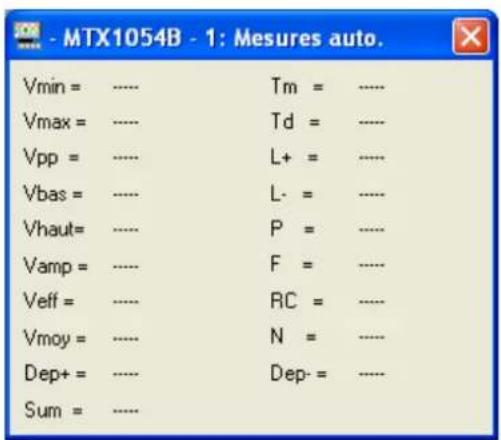

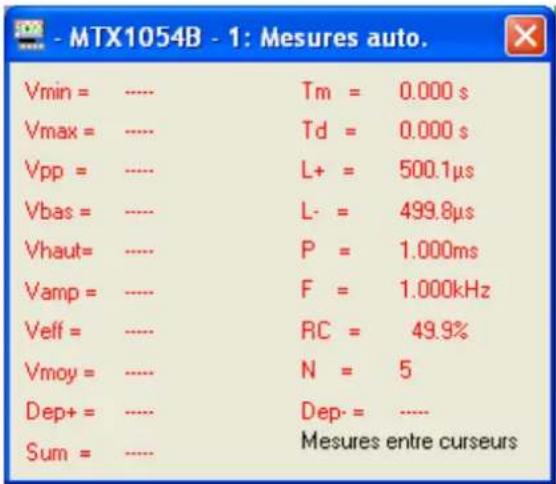

8. Mesures automatiques
9. Sélection de la voie de référence pour les mesures Meas
10. Affichage des curseurs attachés
11. Mise en référence de toutes les voies actives en simultané dans leur mémoire volatile

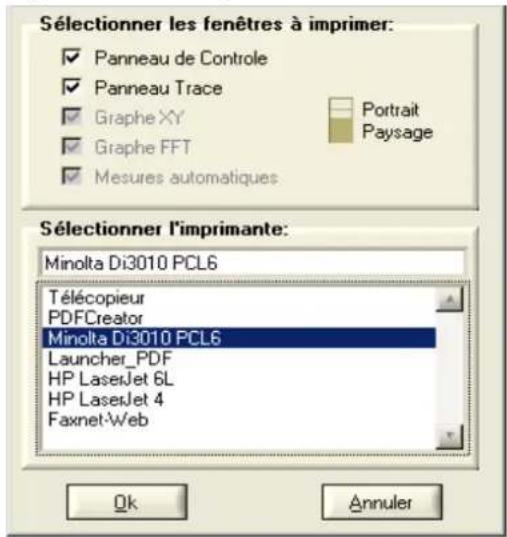

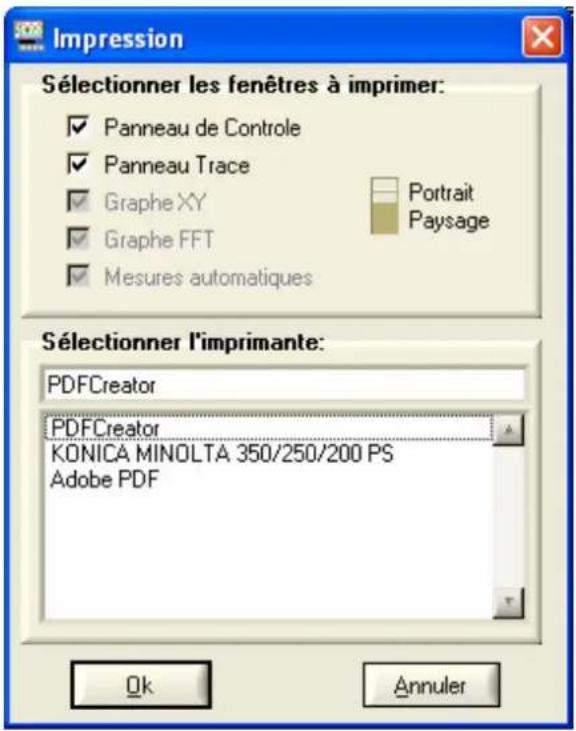

12. Accès direct à la fenêtre d'impression

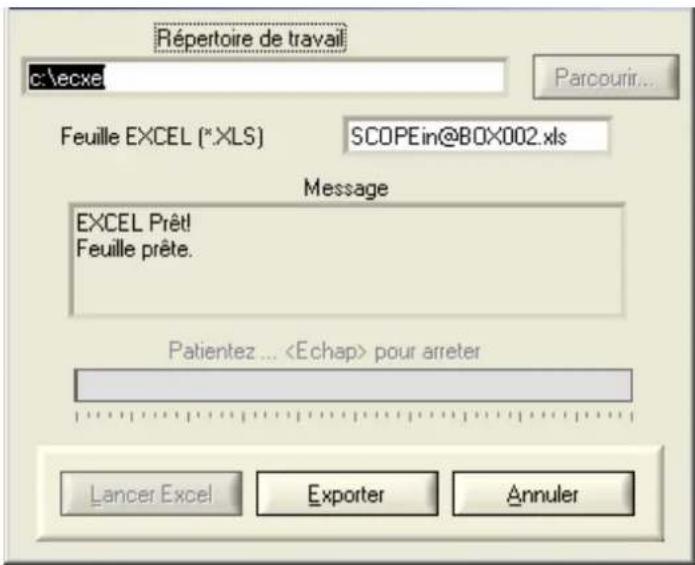

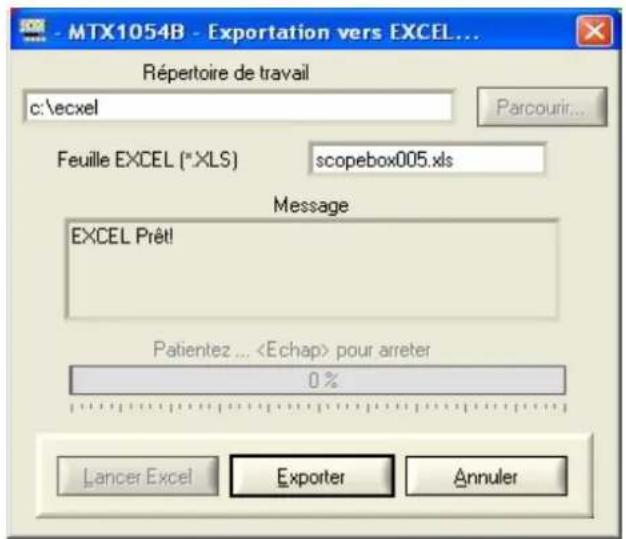

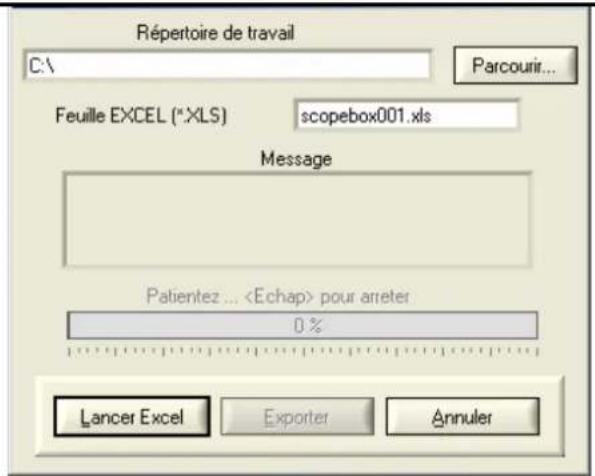

13. Exportation vers EXCEL
14. Raccourcis clavier
15. Accès direct à la notice de fonctionnement au format « .pdf »

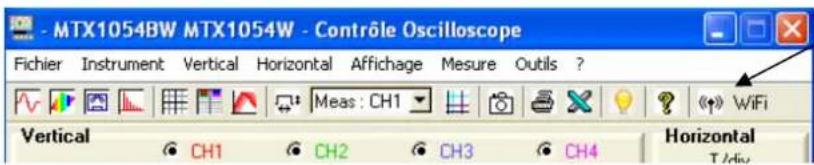

16. Type de communication [USB, ETHERNET ou WiFi (en option)]

Instrument « Oscilloscope » (suite)

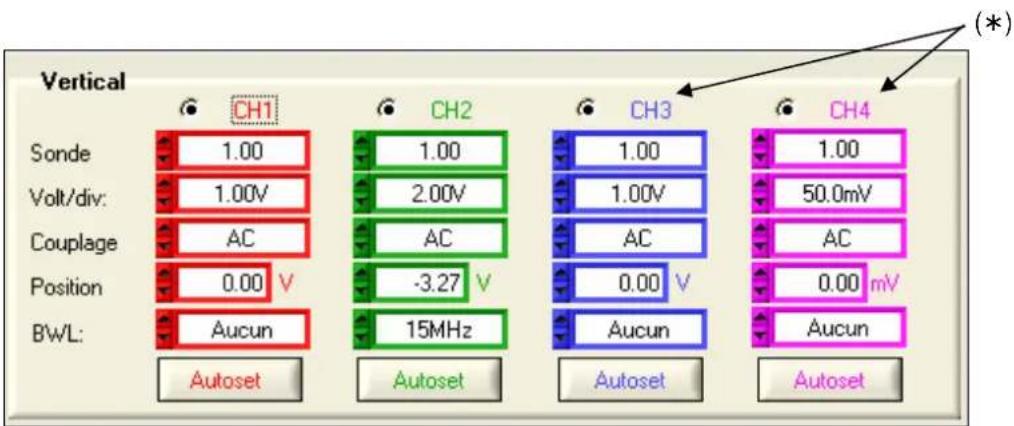

c. Pavé « Vertical »

(*) ou MATHx pour le MTX 1052

CHx MATHx MEMx

Sélection de la voie

Sonde

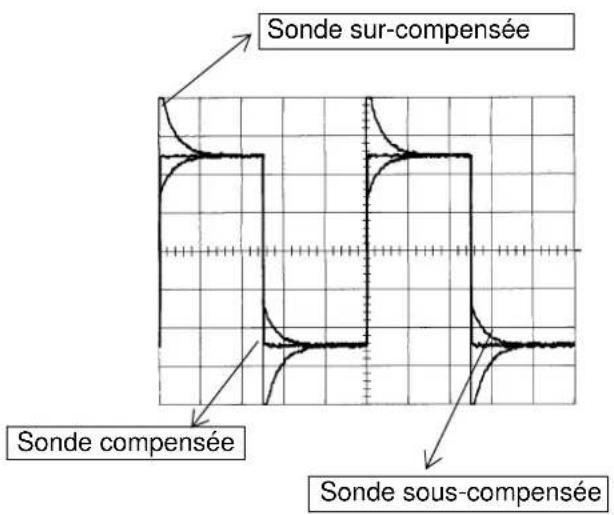

Réglage du coefficient de Sonde : Le coefficient 3sONDE3 affecte un coefficient multiplicateur à la sensibilité de la voie considérée. La plage de variation est de : 0 à 100 000. L'échelle verticale « Volt/div » de la voie sera modifiée par la valeur de « Sonde ». Veillez à remettre la valeur du coefficient « Sonde » à 1 en déconnectant la sonde de l'entrée.

Volt/div.

Sélection de la sensibilité verticale : 15 calibres : de 2,5 mV / div. à 100 V / div.

Couplage d'entrée

Sélection du couplage d'entrée : AC bloque la composante DC du signal d'entrée et atténue les signaux inférieurs à 10 Hz. DC transmet les composantes DC et AC du signal d'entrée. GND l'appareil relie en interne l'entrée de la voie sélectionnée au niveau de référence de 0 V (avec ce couplage, l'impédance vue de l'entrée est toujours 1 MΩ // 13 pF).

Position verticale

Réglage de la position verticale de la trace Plage de variation : ± 10 div.

BWL

Sélection de la limitation de bande passante de la voie verticale : 4 limitations sont possibles : aucun, 15 MHz, 1,5 MHz et 5 kHz. « BWL » limite la bande passante de la voie et de son circuit de déclenchement, permet d'atténuer le bruit HF de la trace.

Autoset

Boutons d'activation de l'autoset vertical de chaque voie CHx.

V-Auto Range

ajuste automatiquement la sensibilité verticale au signal présent sur les entrées BNC des voies validées.

Instrument « Oscilloscope » (suite)

d. Pavé

« Horizontal »

Horizontal T/div 50.0µs H-pos Trigger (div) 5.00 Autoset

T/div

Coefficient de balayage ou base de temps d'acquisition

H-pos Trigger

Position horizontale du trigger

permet d'adapter le coefficient de base de temps à la fréquence du signal source de déclenchement.

e. Pavé

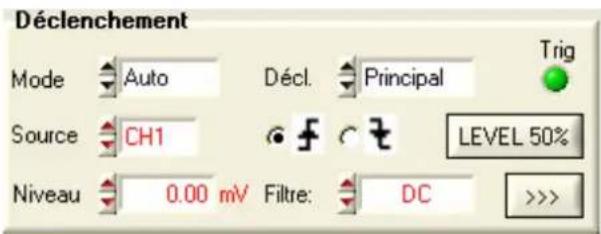

« Déclenchement »

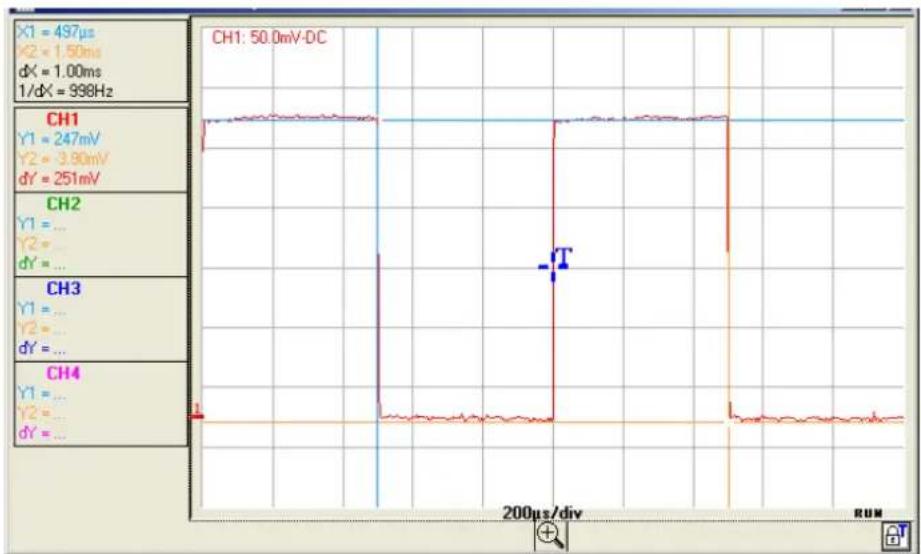

Déclenchement Mode Auto Décl. Principal Trig Source CH1 LEVEL 50% Niveau 0.00 mV Filtre: DC >>>

Mode

Auto Acquisition et rafraîchissement automatique, même en l'absence d'évènement de déclenchement

Déclenché Acquisition et rafraîchissement de l'écran, à chaque événement de déclenchement

Monocoup Acquisition du signal et rafraîchissement de l'écran, au premier déclenchement survenu après le

réarmement du trigger par un clic sur

Décl.

Principal déclenchement sur front

Pulse - sur largeur d'impulsion

Retard - avec retard

Comptage - après comptage

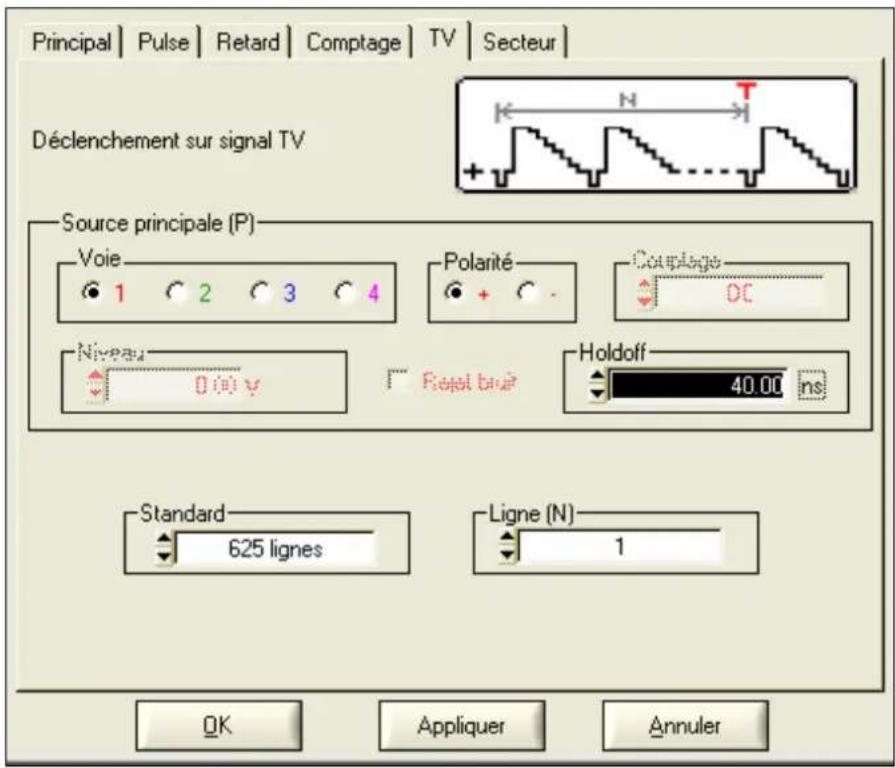

TV - sur signal vidéo

Secteur - sur le secteur

Source

Sélection de la source de déclenchement

CH1, CH2, CH3 ou CH4 (MTX 1054)

CH1, CH2 ou EXT (MTX 1052)

Front

Sélection du front de déclenchement positif

négatif -

Niveau

Niveau de déclenchement en mV

LEVEL 50 %

ajuste automatiquement le niveau de déclenchement à 50 % de l'amplitude crête à crête du signal.

Accès aux modes de déclenchements évolués, voir pages suivantes.

Instrument « Oscilloscope » (suite)

Instrument « Oscilloscope » (suite)

Définition

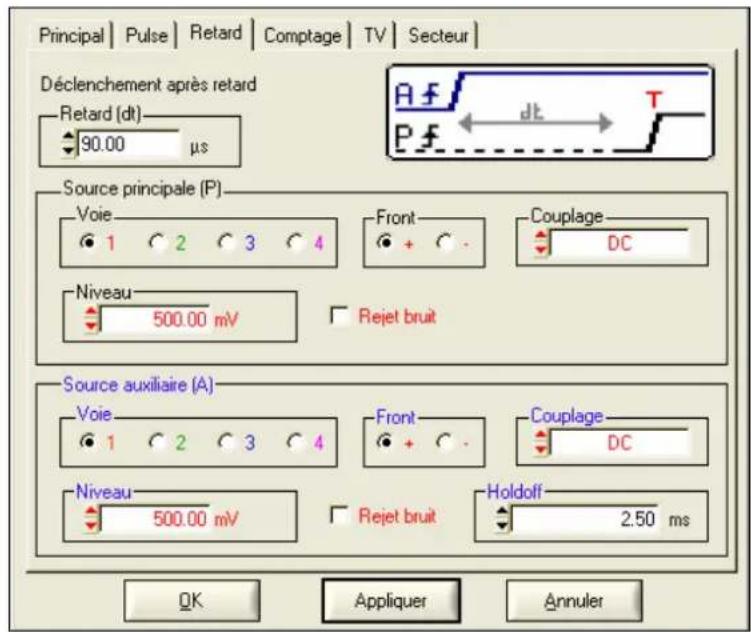

- Les déclenchements « Retard » et « Comptage » nécessitent le paramétrage d'une deuxième source de déclenchement, dite « auxiliaire ». La source auxiliaire peut être la même que la source principale.

La validation du choix de déclenchement se fait en quittant le menu par « OK ».

Si ... alors ...
l'utilisateur quitte depuis l'onglet « Principal »,	il se trouve en déclenchement « Principal ».
l'utilisateur quitte depuis l'onglet « Pulse »,	il se trouve en déclenchement « Pulse ».
etc. etc.

- Il n'existe qu'un seul Holdoff, bien qu'il soit programmable depuis les onglets « Principal », « Retard », « Comptage », « TV » et « Secteur ». Lorsqu'on utilise « Retard » ou « Comptage », le Holdoff s'applique à la source auxiliaire.

Dans les autres cas, le Holdoff s'applique à la source de déclenchement principale.

- Chaque source de déclenchement possède ses propres attributs : Couplage, Niveau, Front, Rej Bruit, Filtre.

Instrument « Oscilloscope » (suite)

Déclenchement sur front « PRINCIPAL »

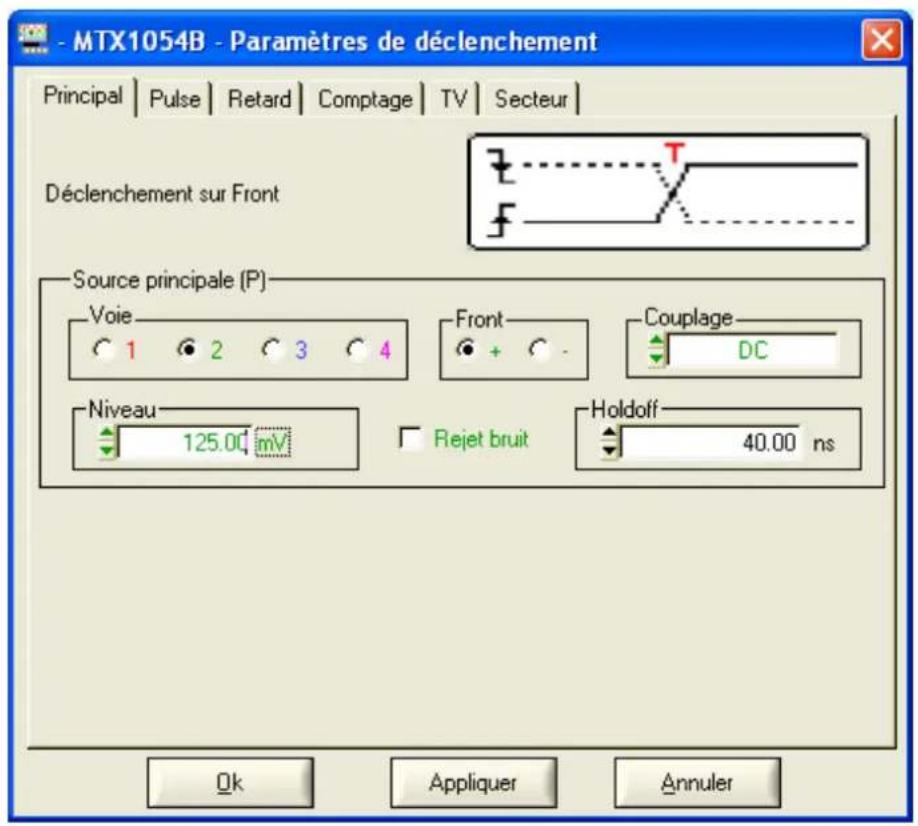

Principal | Pulse | Retard | Comptage | TV | Secteur | Déclenchement sur Front Source principale (P) Voie 1 2 3 4 Front + - Couplage AC Niveau 0.00 mV Rejet bruit Holdoff 40.00 ns OK Appliquer Annuler

MTX 1054 : Choix de la source principale : voie 1, 2, 3 ou 4

MTX 1052 : Choix de la source principale : voie 1, 2 ou Ext

• pente de déclenchement ascendante
• pente de déclenchement descendante

Le symbole de trigger prend la couleur de la voie de déclenchement active. Le couplage actif de la voie de déclenchement est indiqué à côté du symbole de Trigger dans la fenêtre « Trace Oscilloscope ».

AC Symbole TAC

Couplage alternatif (10 Hz à 200 MHz) : bloque la composante continue du signal.

DC Symbole T

Couplage continu (0 à 200 MHz) : laisse passer tout le signal.

Réjection des fréquences du signal source < 10 kHz : facilite l'observation des signaux présentant une composante continue ou une basse fréquence indésirable

Réjection des fréquences du signal source > 10 kHz : facilite l'observation des signaux lents présentant du bruit haute fréquence.

Instrument « Oscilloscope » (suite)

règle le niveau de déclenchement en agissant sur l'ascenseur avec la souris ou en entrant directement la valeur au clavier.

La plage de variation est de ± 8 div. verticales.

Non Hystérésis de ≈ 0.6 div.

Oui Hystérésis de ≈ 1.5 div.

Plage de variation : de 40.00 ns à 10.5 s

• inhibe le déclenchement pendant une durée prédéfinie
• stabilise le déclenchement sur des trains d'impulsions.

En fin de réglage, un clic sur le bouton :

applique les nouveaux paramètres de déclenchement en quittant la fenêtre

applique les nouveaux paramètres sans quitter la fenêtre

sort de la fenêtre sans appliquer les nouveaux paramètres

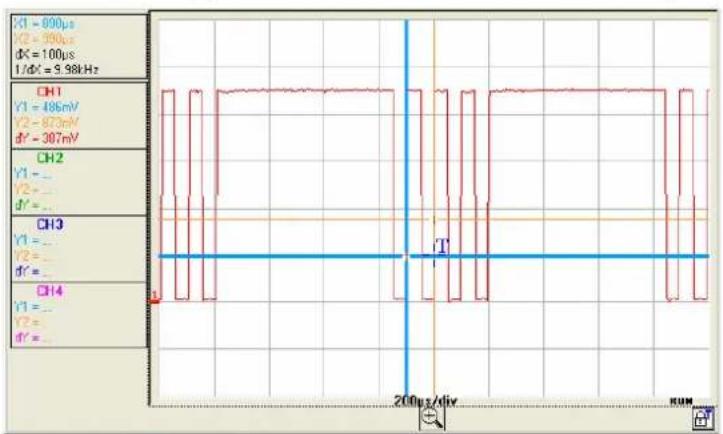

Exemple

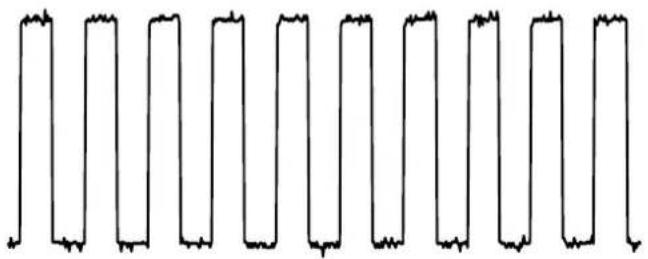

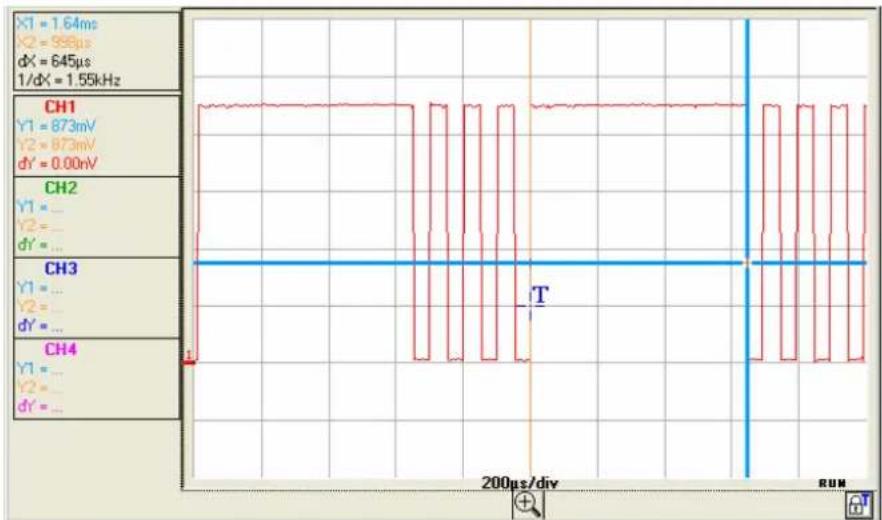

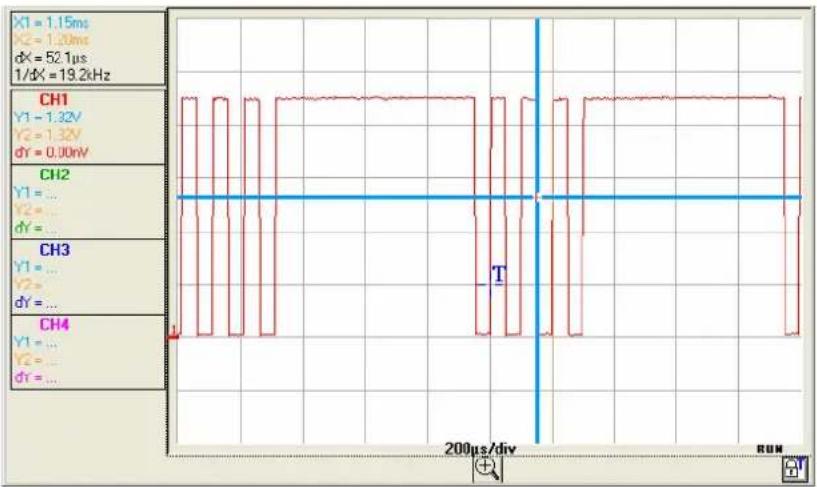

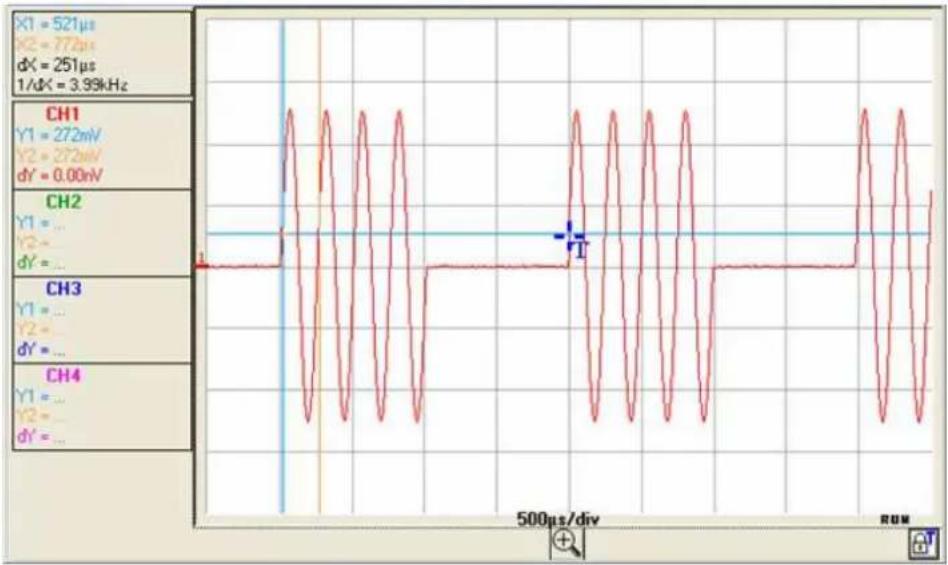

Signal injecté sur CH1 : des trains de 4 périodes de signal sinusoidal de fréquence 4 kHz d'amplitude 2,5 Vcc sans composante continue, séparés de 1 ms.

Réglage de l'oscilloscope :

• Sensibilité verticale : 0,5 V/div.
• Base de temps : 500 μs/div.
• Source de décl. : voie 1
• Niveau de décl. : 0,250 V
• Front : ascendant

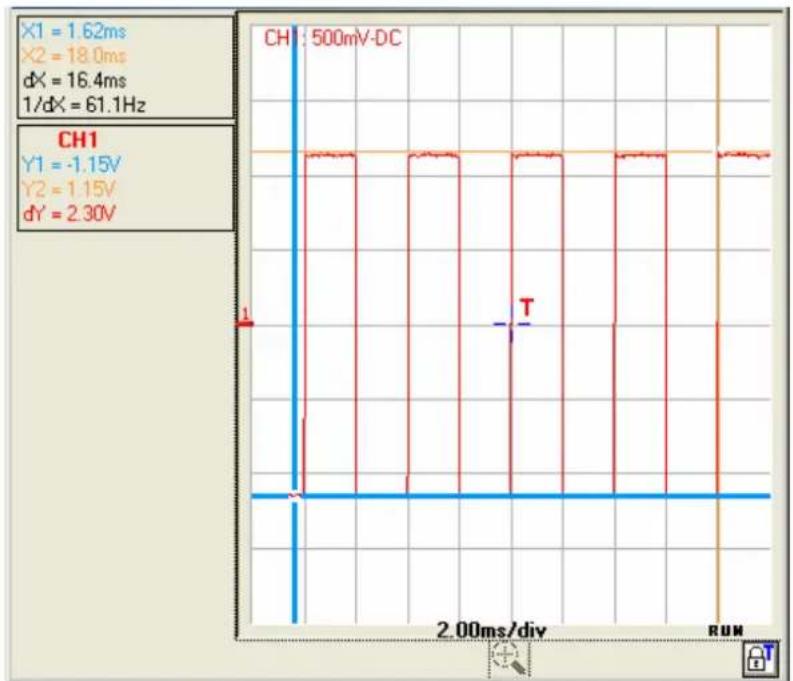

Le Holdoff stabilise le signal en inhibant le déclenchement pour une valeur comprise entre 2,8 ms et 3,8 ms (ex. Holdoff = 3 ms).

Instrument « Oscilloscope » (suite)

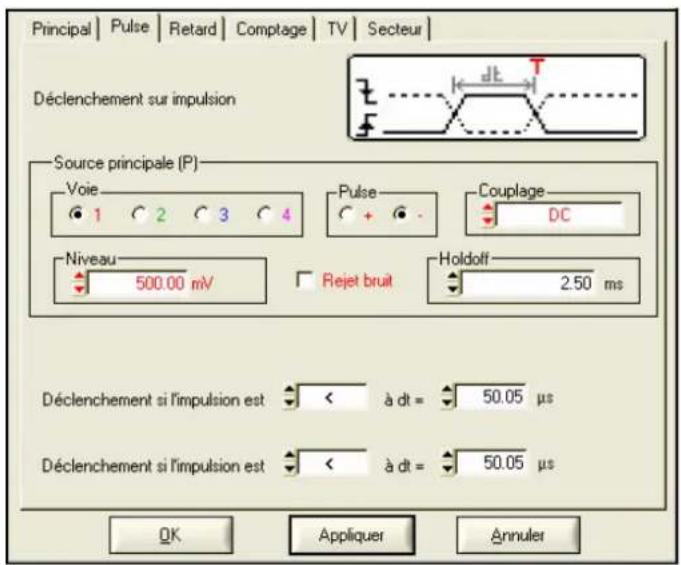

Déclenchement sur « PULSE »

Principal | Pulse | Retard | Comptage | TV | Secteur | Déclenchement sur impulsion Source principale (P) Voie 1 2 3 4 Pulse C + - Couplage DC Niveau 500.00 mV Rejet bruit Holdoff 2.50 ms Déclenchement si l'impulsion est < à dt = 50.05 µs Déclenchement si l'impulsion est < à dt = 50.05 µs OK Appliquer Annuler

Sélection du déclenchement sur largeur d'impulsion

Dans tous les cas, le déclenchement effectif survient sur le front de fin de l'impulsion.

< déclenche sur une impulsion, si sa largeur est inférieure à la consigne
= déclenche sur une impulsion, si sa largeur est égale à la consigne

déclenche sur une impulsion, si sa largeur est supérieure à la consigne
La largeur de l'impulsion est définie par le temps écoulé entre 2 croisements consécutifs du niveau de déclenchement par le signal source déclenchement.

MTX 1054 : Choix de la source principale : voie 1, 2, 3 ou 4

MTX 1052 : Choix de la source principale : voie 1, 2 ou Ext

Type d'impulsion : + positive ou - négative Le choix du front + (montant) ou - (descendant) définit la polarité de l'impulsion :

front + définit une impulsion positive entre et front - définit une impulsion négative entre et

Filtre de la voie de déclenchement : AC - DC - LF reject - HF reject

Plage de variation : ± 8 div.

Si l'on coche rejet bruit, la sensibilité de déclenchement passe de ≈ 0,6 div. à ≈ 1,5 div.

Plage de variation : de 40.00 ns à 10.5 s

Déclenchement si l'impulsion est

si impulsion > = < à la valeur spécifiée (plage de variation 20.00 ns à 10.5 s, notre ex. : 50.05 μs)

Instrument « Oscilloscope » (suite)

Exemple

Signal injecté sur CH1 : des trains de 4 impulsions négatives d'amplitude 2,25 Vcc, sans composante continue, à la fréquence de 10 kHz, séparés de 600 μs.

Réglage de l'oscilloscope :

• Sensibilité verticale : 0,5 V/div.
• Base de temps : 200 μs/div.
• Mode de déclenchement : « Pulse »
• Source de décl. : CH1
• Niveau de décl. : 0,5 V
• Décl. sur impulsion : négative

- Condition de déclenchement : «si la largeur de l'impulsion est < 50.05 μs »

L'oscilloscope déclenche lorsque la largeur de l'impulsion négative est inférieure à la largeur d'impulsion spécifiée, 50,05 μs, à la tolérance près.

La mesure de la largeur de l'impulsion négative est déclenchée sur le front descendant et le déclenchement est effectif sur le front montant, si la largeur de l'impulsion respecte le critère de comparaison choisi.

Instrument « Oscilloscope » (suite)

Déclenchement avec « RETARD »

Principal | Pulse | Retard | Comptage | TV | Secteur | Déclenchement après retard Retard (dt) 90.00 µs A f P f dt T Source principale (P) Voie 1 2 3 4 Front + - Couplage DC Niveau 500.00 mV Rejet bruit Source auxiliaire (A) Voie 1 2 3 4 Front + - Couplage DC Niveau 500.00 mV Rejet bruit Holdoff 2.50 ms QK Appliquer Annuler

Sélection du déclenchement sur fronts avec retardateur

Le retard est déclenché par la source auxiliaire.

Le déclenchement effectif survient après la fin du retard, sur le prochain événement de la source principale.

Source principale

MTX 1054 : Source de déclenchement : voie 1, 2, 3 ou 4

MTX 1052 : Source de déclenchement : voie 1, 2 ou Ext

+ pour front montant

- pour front descendant

Plage de variation : ± 8 div.

Rejet bruit

La sensibilité de déclenchement passe de : ≈ 0,6 div. à ≈ 1,5 div.

Instrument « Oscilloscope » (suite)

Source auxiliaire

MTX 1054 : Source de déclenchement : voie 1, 2, 3 ou 4

MTX 1052 : Source de déclenchement : voie 1, 2 ou Ext

Front de déclenchement : + ou -

Plage de variation : ± 8 div.

La sensibilité de déclenchement passe de : ≈ 0,6 div. à ≈ 1,5 div.

Plage de variation : de 40.00 ns à 10.5 s

Si la même source est sélectionnée pour le déclenchement principal et auxiliaire, le niveau, le front, le couplage et la réjection de bruit ont les mêmes valeurs.

Exemple

Signal injecté sur CH1: des trains de 4 impulsions d'amplitude 2,25Vcc à la fréquence de 10 kHz, séparés de 600 μs.

Réglage de l'oscilloscope :

• Sensibilité verticale : 0,5 V/div.
• Base de temps : 200 μs/div.
• Mode de décl. : « Retard »
• Voie principale : CH1
• Voie auxiliaire : CH1
• Niveau de décl. : 0,5 V
• Condition de décl. : 1 ^er front montant de la source principale (CH1)

Le déclenchement est actif après la fin du retard (90.0 μs) sur le premier front montant. L'oscilloscope se déclenche donc sur le 2 ^ieme front montant du signal car le retard par rapport au 1 ^er front montant est de 100 μs.

Instrument « Oscilloscope » (suite)

Déclenchement avec « COMPTAGE »

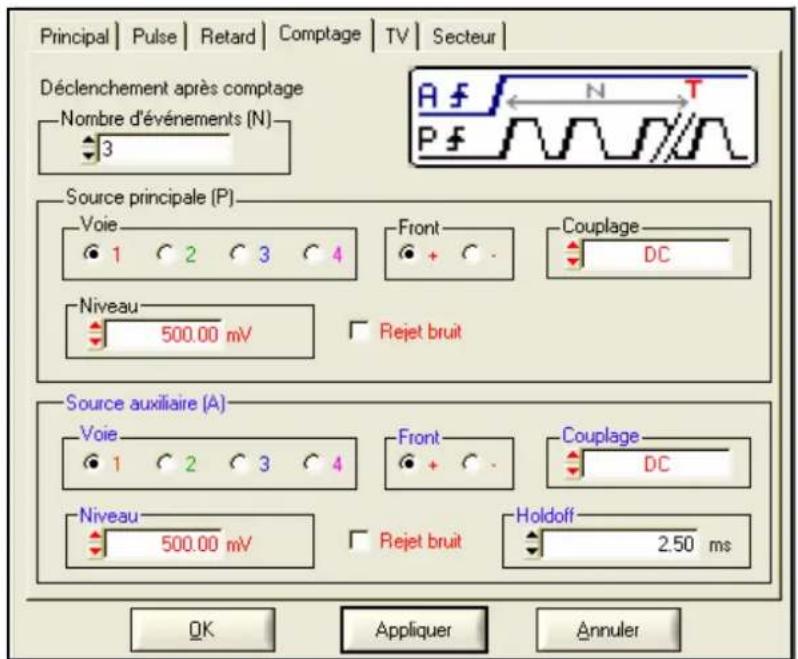

Principal | Pulse | Retard | Comptage | TV | Secteur | Déclenchement après comptage Nombre d'événements (N) 3 A f N T P f Source principale (P) Voie 1 2 3 4 Front + - Couplage DC Niveau 500.00 mV Rejet bruit Source auxiliaire (A) Voie 1 2 3 4 Front + - Couplage DC Niveau 500.00 mV Rejet bruit Holdoff 2.50 ms OK Appliquer Annuler

Sélection du déclenchement sur front avec comptage d'évènements Le comptage est réalisé sur la source principale et est déclenché par la source auxiliaire.

La position du déclenchement se situe après la fin du comptage, sur le prochain événement de trigger de la source principale.

La représentation symbolique du mode comptage correspond à une succession de fronts positifs.

Plage de 2 à 16 384

Source principale

MTX 1054 : Source de déclenchement : voie 1, 2, 3 ou 4

MTX 1052 : Source de déclenchement : voie 1, 2 ou Ext

Front de déclenchement : + -

Plage de variation : ± 8 div.

La sensibilité de déclenchement passe de : ≈ 0,6 div. à ≈ 1,5 div.

Instrument « Oscilloscope » (suite)

Source auxiliaire

MTX 1054B : Source de déclenchement : voie 1, 2, 3 ou 4

MTX 1052B : Source de déclenchement : voie 1, 2 ou Ext

Front de déclenchement : + -

Plage de variation : ± 8 div.

La sensibilité de déclenchement passe de : ≈ 0,6 div. à ≈ 1,5 div.

Plage de variation : de 40.00 ns à 10.5 s

Exemple

Signal injecté sur CH1 : des trains de 4 impulsions d'amplitude 2,25 Vcc de fréquence de 10 kHz, séparés de 600 µs.

Programmation de l'oscilloscope :

• Sensibilité verticale :
• Base de temps :
• Mode de déclenchement :
• Source de décl. principale :
• Source de décl. auxiliaire :
• Nombre d'événements :

Le déclenchement a lieu sur le 4 ^ième front montant du signal (le 1 ^er front montant sur la voie auxiliaire déclenche le comptage, puis l'oscilloscope compte 3 fronts montants sur la voie principale, puis l'acquisition est déclenchée).

Instrument « Oscilloscope » (suite)

Déclenchement sur « TV »

Principal | Pulse | Retard | Comptage | TV | Secteur | Déclenchement sur signal TV Source principale (P) Voie 1 2 3 4 Polarité + - Couplage DC Niveau 0.00 V Féret brû? Holdoff 40.00 ins Standard 625 lignes Ligne (N) 1 OK Appliquer Annuler

Déclenchement sur un numéro de ligne spécifique. La position du déclenchement correspond au front avant du top de synchronisation ligne.

• 625 lignes (SECAM ou PAL)
• 525 lignes (NTSC)

La représentation symbolique du déclenchement TV correspond à un signal vidéo positive.

MTX 1054 : Source de déclenchement : voie 1, 2, 3 ou 4

MTX 1052 : Source de déclenchement : voie 1, 2 ou Ext

Polarité du signal vidéo : + positive ou - négative

• Vidéo directe
• Vidéo inverse

Plage de variation : de 40.00 ns à 10.5 s

Standard 625 ou 525 lignes (PAL/SECAM, NTSC)

N° de ligne : de 0 à 525 ou 625 selon le standard

Instrument « Oscilloscope » (suite)

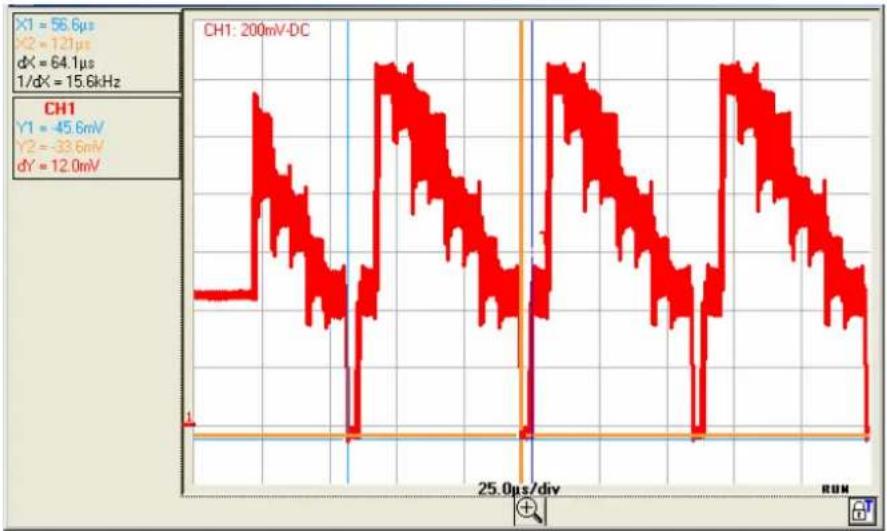

Exemple

Visualisation d'un signal vidéo (SECAM)

Signal injecté sur CH1 : signal vidéo de 625 lignes d'amplitude env. 1,2 V

Programmation de l'oscilloscope :

• Sensibilité verticale : 200 mV/div.
• Base de temps : 25 μs/div.
• Mode de décl. : « TV »
• Polarité : +
• Numéro de ligne : 25
• Mesures manuelles : durée, fréquence d'une ligne avec dX et 1 / dX

Instrument « Oscilloscope » (suite)

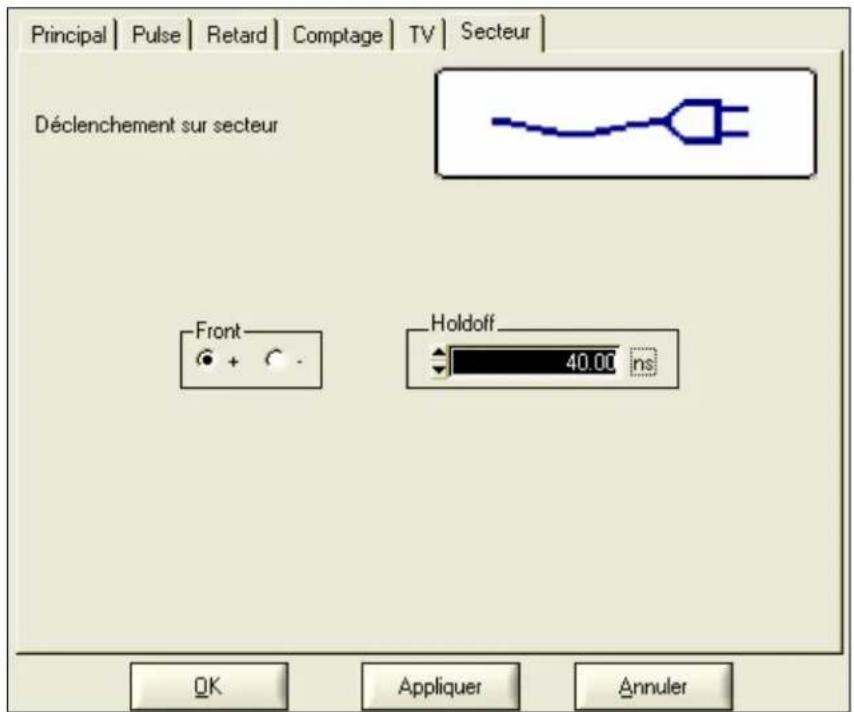

Déclenchement sur « SECTEUR »

Principal | Pulse | Retard | Comptage | TV | Secteur | Déclenchement sur secteur Front + - Holdoff 40.00 ns OK Appliquer Annuler

Pente de déclenchement : + ou -

Plage de variation : de 40.00 ns à 10.5 s

Instrument « Oscilloscope » (suite)

Exemple

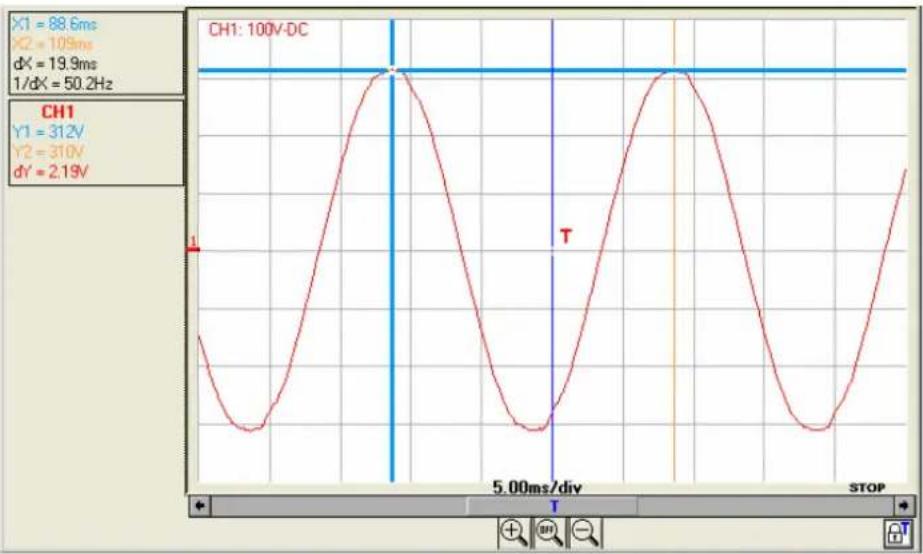

Visualisation du signal réseau 50 Hz

Signal injecté sur CH1 : une image de la tension d'alimentation de l'appareil (tension réseau : 230 V AC ± 10 %, 50 Hz)

Programmation de l'oscilloscope :

• Sensibilité verticale : 100 V/div.
• Base de temps : 5 ms/div.
• Mode de déclenchement : secteur
• Pente de déclenchement : +
• Mesures manuelles : dt, dv

Positionnez les curseurs de mesure manuels de façon à déterminer la fréquence et l'amplitude du signal réseau 50 Hz.

Fréquence : 50 Hz

L'état du circuit de déclenchement est indiqué en bas à droite de la fenêtre « Trace Oscilloscope » ; dans l'exemple précédent, il est en « STOP ».

Instrument « Oscilloscope » (suite)

f. Boutons de commande

lance un

UTOSET général.

CAPRIMES PO

capture les traces courantes (transfert des chaque trace active) e sur une fenêtre annexe.

et les affiche sur une fenêtre annexe.

en option →

Logic Analyzer

lance le logiciel de la sonde Analyse logique « LX 1600-PC ».

RUN / STOP

lance / stoppe les acquisitions RUN / STOP.

FET >>> rapide «

active l'affichage de la Transformée de Fourier T » des signaux. Voir p. suivantes.

XY >>>

Validation du mode XY. L'instrument ajoute aux

représentations actuelles f(t) et FFT une fenêtre contenant la représentation XY. La mise à jour des fenêtres se fait simultanément. Le menu « sources XY » permet d'affecter l'une des 4 traces disponibles aux axes X (horizontal) et Y (vertical) :

MTX 1054 :

Validation des sélections par la touche

• Chaque axe est gradué en 8 divisions.
• Les axes X et Y portent le numéro de la voie qui leur est attribuée.
• Les symboles « indiquent les traces sélectionnées pour chaque axe.

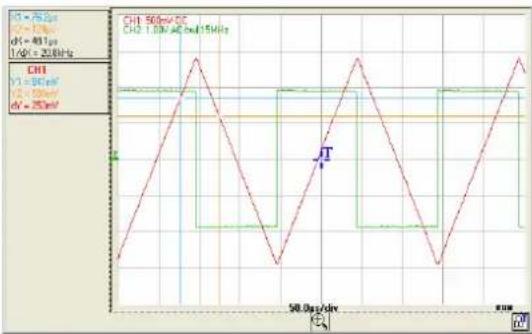

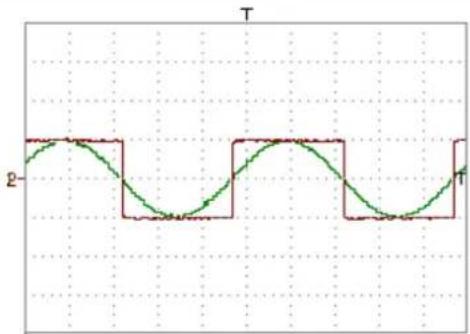

Représentation f(t) et XY de ces signaux

Exemple

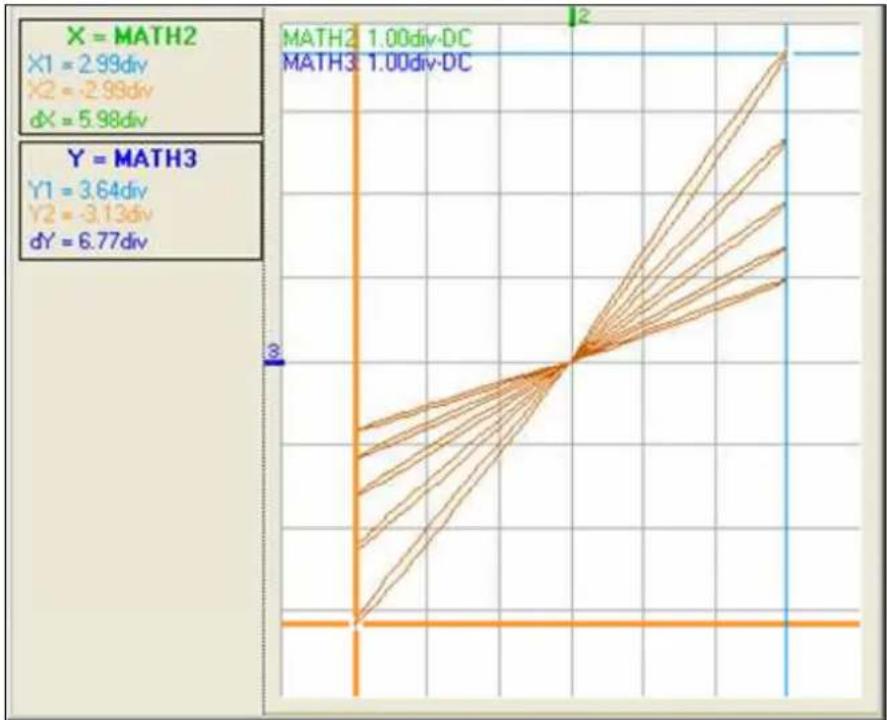

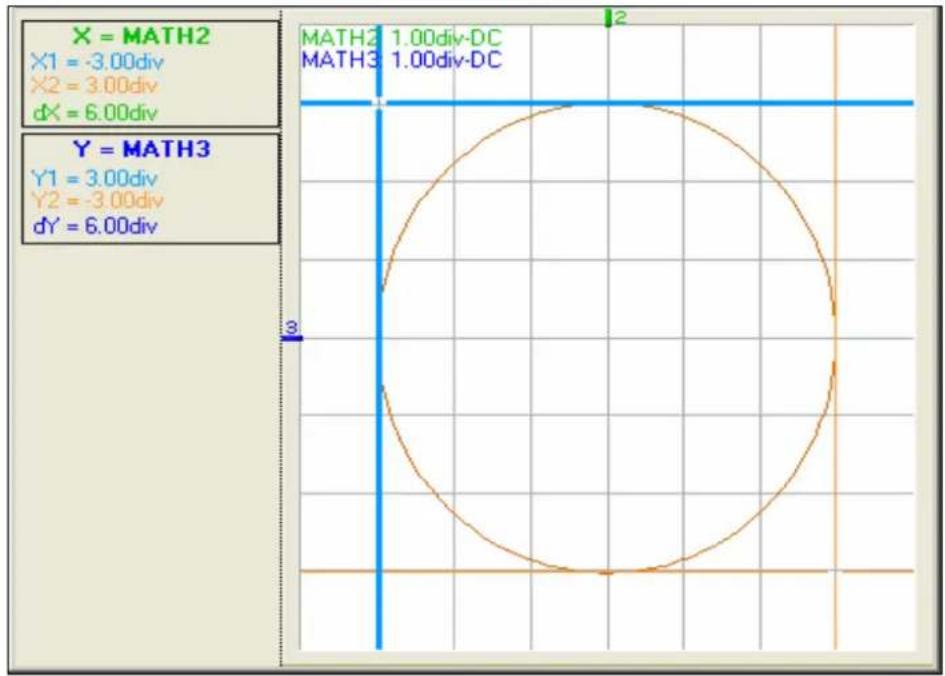

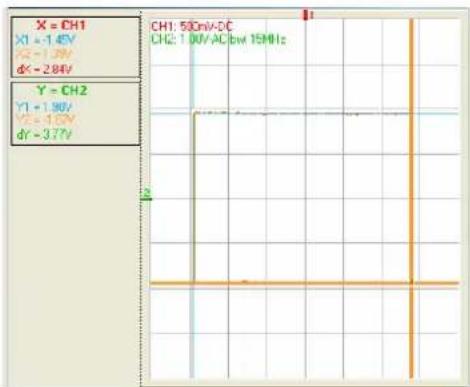

Fenêtre traces « XY : CH1&CH2 » représentation XY

Dans le mode XY, on dispose de 2 curseurs de mesure manuels (X1 Y1) et (X2 Y2). Les calibres verticaux des traces sélectionnées pour l'affichage XY sont indiqués en haut et à gauche de la fenêtre.

Les curseurs de mesure manuels de la fenêtre « trace XY » sont indépendants de ceux de la fenêtre trace oscilloscope.

Instrument « Oscilloscope » (suite)

g. Pavé « FFT » (si fonction activée)

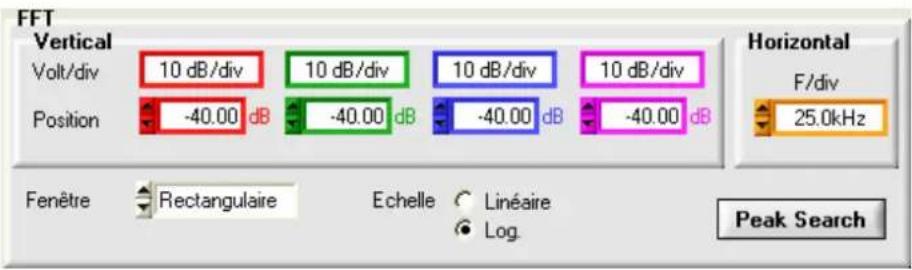

FFT Vertical Volt/div 10 dB/div 10 dB/div 10 dB/div 10 dB/div Position -40.00 dB -40.00 dB -40.00 dB -40.00 dB Horizontal F/div 25.0kHz Fenêtre Rectangulaire Echelle Linéaire Log. Peak Search

Réglages

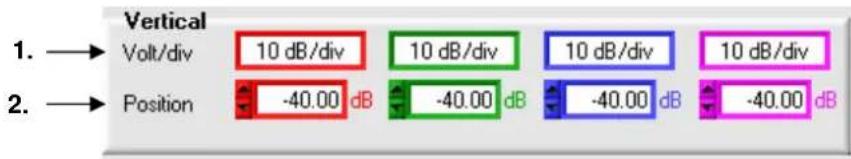

Vertical 1. → Volt/div 10 dB/div 10 dB/div 10 dB/div 10 dB/div 2. → Position -40.00 dB -40.00 dB -40.00 dB -40.00 dB

1. Echelle verticale de la représentation graphique (10 dB/div. si représentation log en V si échelle linéaire ou en dB/div. si échelle log)
2. Position de l'origine des traces par rapport à l'origine de la représentation graphique

Sensibilité horizontale des traces : lié directement à la base de temps de la représentation temporelle

Choix du fenêtrage de calcul de la FFT, afin de limiter les effets de discontinuité du signal temporel

Choix de l'échelle de représentation verticale de la courbe

Affichage des curseurs et recherche du peak maximum dans la FFT

Si l'on réalise un autoset avec la fenêtre FFT active, le réglage automatique de l'échelle fréquentielle sera réalisé de manière à positionner le fondamental sur la première division environ.

Instrument « Oscilloscope » (suite)

Représentation FFT (Fast FOURIER Transform)

Rappel : Activation en cliquant sur la touche du pave « Horizontal ».

FFT >>> du pavo

Calcul de la FFT en « temps réel »

La Transformée de FOURIER Rapide (FFT) est utilisée pour calculer la représentation discrète d'un signal dans le domaine fréquentiel, à partir de sa représentation discrète dans le domaine temporel.

La FFT peut être utilisée dans les applications suivantes :

• la mesure des différentes harmoniques et de la distorsion d'un signal,
• l'analyse d'une réponse impulsionnelle,
• la recherche de sources de bruit dans les circuits logiques.

La FFT est calculée sur 2500 points.

L'instrument affiche simultanément la FFT et la trace f(t) .

Description

La transformée de FOURIER rapide est calculée d'après l'équation :

$$ X (k) = \frac {1}{N} * \sum_ {n = - \frac {N}{2}} ^ {\frac {N}{2} - 1} \exp j - \left(\frac {2 \pi n k}{N}\right) \text { pour } k \in [ 0 (N - 1) ] $$

avec : x (n) : un échantillon dans le domaine temporel

X (k) : un échantillon dans le domaine fréquentiel

N : résolution de la FFT

n : indice temporel

k : indice fréquentiel

La courbe affichée représente l'amplitude en V ou en dB des différentes composantes fréquentielles du signal, en fonction de l'échelle sélectionnée.

La composante continue du signal est supprimée par logiciel.

Instrument « Oscilloscope » (suite)

La durée finie de l'intervalle d'étude se traduit par une convolution dans le domaine fréquentiel du signal avec une fonction sinx/x.

Cette convolution modifie la représentation graphique de la FFT à cause des lobes latéraux caractéristiques de la fonction sinx/x (sauf si l'intervalle d'étude contient un nombre entier de périodes).

Cinq types de fenêtres de pondération sont offerts :

• Rectangulaire
• Hamming
• Hanning
• Blackmann
• Flattop

Le tableau suivant permet de choisir le type de fenêtre en fonction du type de signal, de la résolution spectrale souhaitée et de la précision de la mesure d'amplitude :

Fenêtre Type de signal	Résolution de la fréquence	Résolution spectrale	Précision de l'amplitude	Lobe latéral le plus haut
Rectangulaire transitoire la meilleure pauvre pauvre - 13 dB
Hamming aléatoire bonne correcte correcte - 42 dB
Hanning aléatoire bonne bonne correcte - 32 dB
Blackmann aléatoire ou mélangé	pauvre la meilleure	onne bonne - 74 db
Flat Top sinusoidal pauvre	bonne la meilleure - 93 dB

Le tableau suivant donne pour chaque type de fenêtre l'erreur théorique maximale sur l'amplitude :

Fenêtre	Erreur théorique max. en dB
Rectangulaire	3,92
Hamming	1,75
Hanning	1,42
Blackmann	1,13
Flat Top	< 0,01

Cette erreur est liée au calcul de la FFT lorsqu'il n'y a pas un nombre entier de périodes du signal dans la fenêtre d'observation.

Il faut veiller à respecter le théorème de Shannon, c'est-à-dire que la fréquence d'échantillonnage « Fe » doit être supérieure à 2 fois la fréquence maximum contenue dans le signal.

Si cette condition n'est pas respectée, des phénomènes de repliement de spectre sont observés.

Par exemple, si la fréquence d'échantillonnage « Fe » est trop basse, on aura :

• Troncature du spectre au-delà de « Fe/2 »
• Modification du spectre en-deçà de « Fe/2 » (due aux recouvrements des divers spectres décalés).

Instrument « Oscilloscope » (suite)

Signal injecté sur CH1: Signal carré d'amplitude 2.5 Vpp fréquence 10.0 kHz

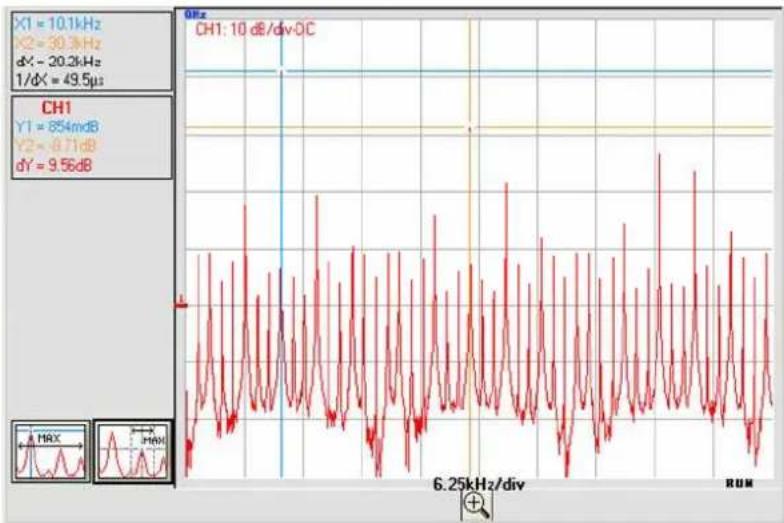

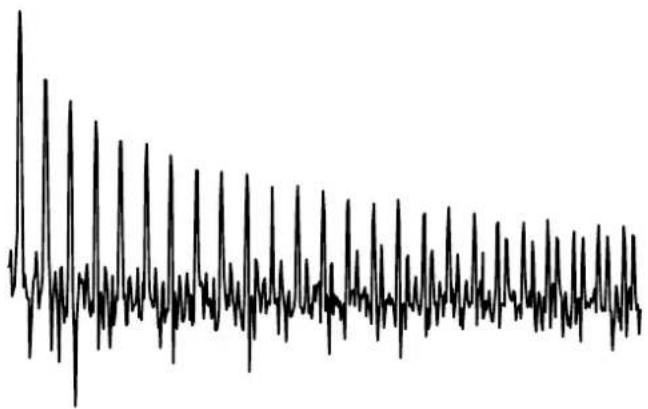

FFT obtenue avec une fenêtre rectangulaire et une échelle verticale logarithmique (10 dB/div.)

La fréquence du fondamental est à 10,1 kHz et celle de l'harmonique 3 à 30,3 kHz et la différence de niveau entre le fondamental et le premier harmonique est de 9.56 dB (ce qui correspond à une amplitude du 3 ^ième harmonique égale à environ 33 % de celle du fondamental).

Unités de la FFT

Unité horizontale : elle est calculée d'après le coefficient de balayage :

$$ \text { Unité (en Hz / div.) } = \frac {1 2 , 5}{\text { coefficient de balayage }} \quad \geqslant \text { ex. }: \frac {1 2 , 5}{2 \mathrm{ms}} 2 5 \mathrm{kHz} $$

Unité verticale : 2 possibilités sont offertes :

a) Echelle linéaire : en cochant l'échelle linéaire du pavé FFT en V/div. = unité du signal dans sa représentation temporelle V/div.
b) Echelle logarithmique : en cochant l'échelle logarithmique

Instrument « Oscilloscope » (suite)

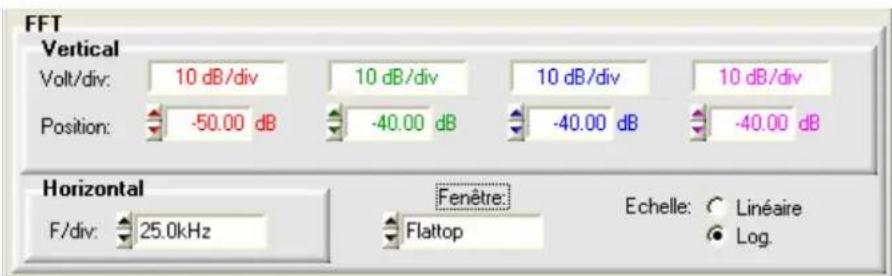

FFT Vertical Volt/div: 10 dB/div 10 dB/div 10 dB/div 10 dB/div Position: -50.00 dB -40.00 dB -40.00 dB -40.00 dB Horizontal F/div: 25.0kHz Fenêtre Echelle: Linéaire Flattop Log.

Echelle logarithmique dB/div fenêtre « Flat Top » :

le niveau 0 dB correspond à un signal sinusoidal d'amplitude 1 Veff.

Nous avons injecté un signal sinusoidal d'amplitude 1 Veff et de fréquence 50 kHz à l'entrée CH1 de l'oscilloscope, nous donnons ci-dessous la FFT obtenue avec les échelles logarithmique et linéaire et une fenêtre « Flattop » :

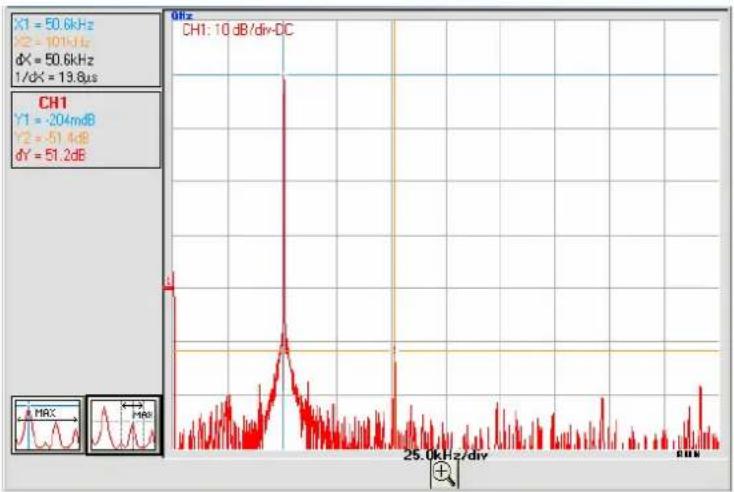

Echelle logarithmique

Amplitude du fondamental -0.204 dB fréquence 50.6 kHz :

l'indicateur de position verticale de la représentation FFT est à -50 dB.

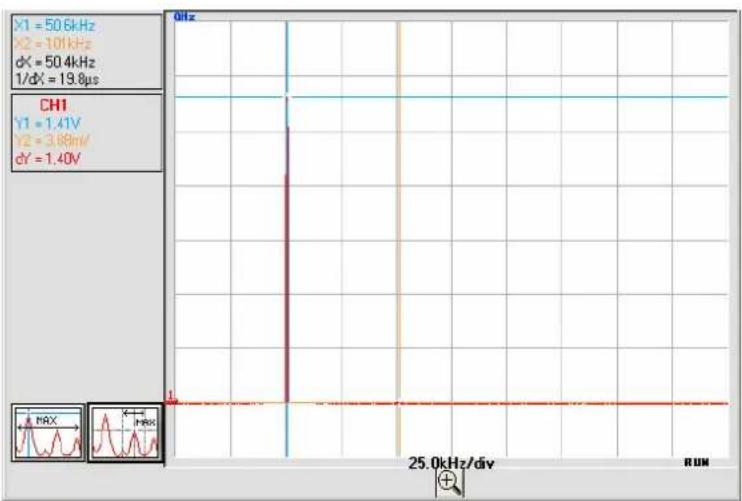

Echelle linéaire

Amplitude du fondamental 1.40 V fréquence 50.6 kHz

Instrument « Oscilloscope » (suite)

Représentation graphique

La représentation de la FFT fait apparaître une symétrie par rapport à l'origine des fréquences ; seules, les fréquences positives sont affichées.

- Le symbole « • », présent devant l'une des options, indique l'échelle sélectionnée.

- La localisation automatique du MAX (de la fenêtre) peut être obtenue en cliquant sur la touche ci-contre. Le curseur 1 est donc positionné sur le MAX de la représentation à l'écran au moment de l'appui.

- La localisation précise du MAX autour du curseur actif (± 25 div) s'obtient en cliquant sur la 2 ^ème touche ci-contre. La zone de recherche du MAX est matérialisée pendant l'appui sur la touche, par un rectangle noir autour du curseur.

- Des mesures manuelles sur la représentation fréquentielle peuvent être faites à l'aide des « curseurs manuels libres » ( §. Menu « Mesure » → « Curseurs manuels libres »).

Pour ne pas déformer le contenu spectral du signal et obtenir une meilleure précision de calcul de la FFT, il est conseillé de travailler avec une amplitude crête à crête de signal de 3 div à 7 div.

Une amplitude trop faible conduit à une diminution de la précision et une amplitude trop élevée dépassant 8 divisions provoque une distorsion du signal, ce qui entraîne l'apparition d'harmoniques indésirables.

La représentation simultanée temporelle et fréquentielle du signal facilite la surveillance de l'évolution de l'amplitude du signal.

Effets du sous-échantillonnage sur la représentation fréquentielle :

Si la fréquence d'échantillonnage est mal adaptée (inférieure au double de la fréquence maximale du signal à mesurer), les composantes de haute fréquence sont sous-échantillonnées et apparaissent, sur la représentation graphique de la FFT par symétrie (repliement).

- La fonction « Autoset » permet d'éviter le phénomène ci-dessus et d'adapter l'échelle horizontale pour que la représentation soit plus lisible.

- La fonction « Zoom » est active en FFT.

Instrument « Oscilloscope » (suite)

Rectangulaire

Hamming

Hanning

Blackmann

Flat top

Le type de fenêtre appliqué dans le calcul de la FFT est sélectionné à l'aide des ascenseurs up/down ou en cliquant dans la case « Fenêtre » du pavé FFT.

Avant de calculer la FFT, l'oscilloscope pondère le signal à analyser par une fenêtre qui agit comme un filtre passe-bande. Le choix d'un type de fenêtre est essentiel pour distinguer les différentes raies d'un signal et faire des mesures précises.

Représentation temporelle du signal à analyser

Fenêtre de pondération

Représentation fréquentielle du signal calculée par FFT

Instrument « Oscilloscope » (suite)

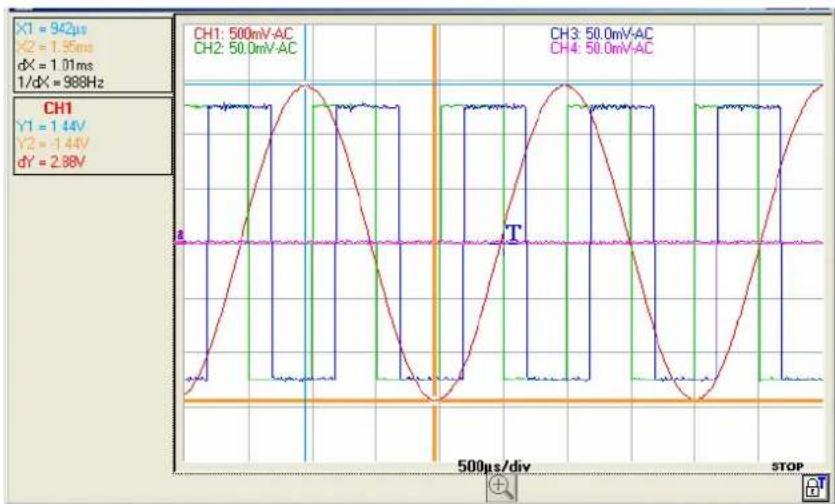

La Visualisation de la fenêtre « Trace Oscilloscope »

Pavés d'affichage des valeurs de mesures manuelles dt, dv, 1/dt

Pavé d'affichage des traces

1. Affichage de la sensibilité, du couplage, de la limite de bande passante des voies
2. Position du Trigger T
3. Bouton « loupe » : activation du zoom horizontal dynamique
4. Affichage de la base de temps des traces
5. Etat courant de l'acquisition
6. Verrouillage du Trigger pour éviter le déplacement intempestif avec la souris
7. Position (0 V) des voies

Instrument « Oscilloscope » (suite)

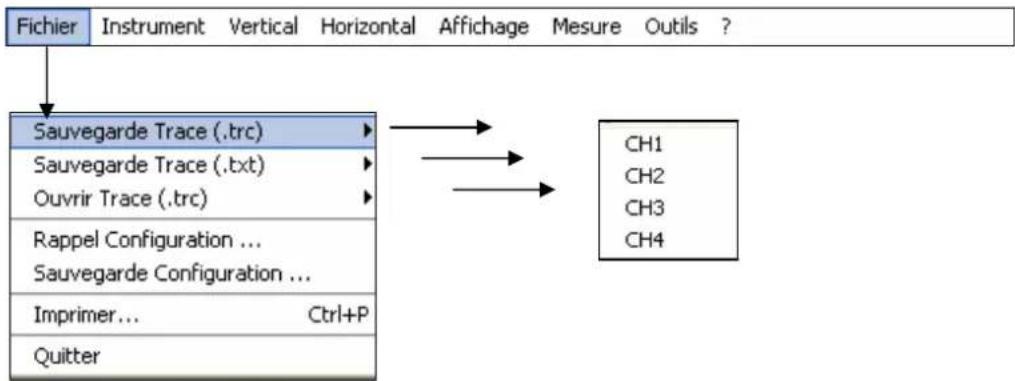

Le Menu « Fichier »

Trace

La trace sélectionnée est sauvegardée dans sa mémoire volatile de référence, deux formats sont possibles :

Sauvegarde en .trc sauve les fichiers en vue d'un rappel dans la fenêtre trace.

Sauvegarde en .txt sauve des fichiers pour exportation sous une autre application

Exemple

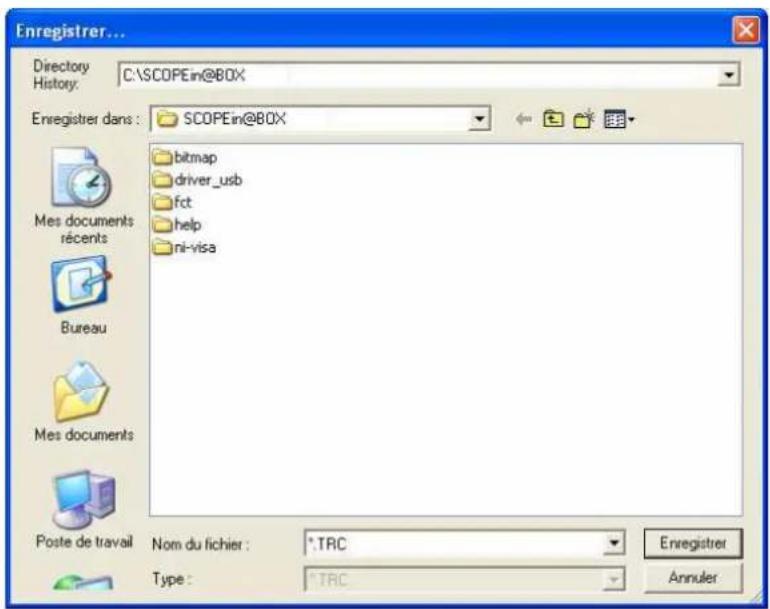

Enregistrer... Directory History: C:\SCOPEin@BOX Enregistrer dans : SCOPEin@BOX Bitmap driver_usb fct help ni-visa Mes documents récents Bureau Mes documents Poste de travail Nom du fichier : *.TRC Enregistrer Type : *.TRC Annuler

• Choisissez le répertoire d'enregistrement.
• Entrez un nom de fichier à sauvegarder par le clavier 📄 : enr4.TRC ou xx.TXT pour un fichier au format texte).
• Cliquez sur Enregistrer Le nom du fichier de sauvegarde prend l'extension .TRC (ou .TXT).
• Sortie du menu sans sauvegarde en cliquant sur Annuler

Instrument « Oscilloscope » (suite)

Ouvrir sélectionné ouvre la fenêtre suivante :

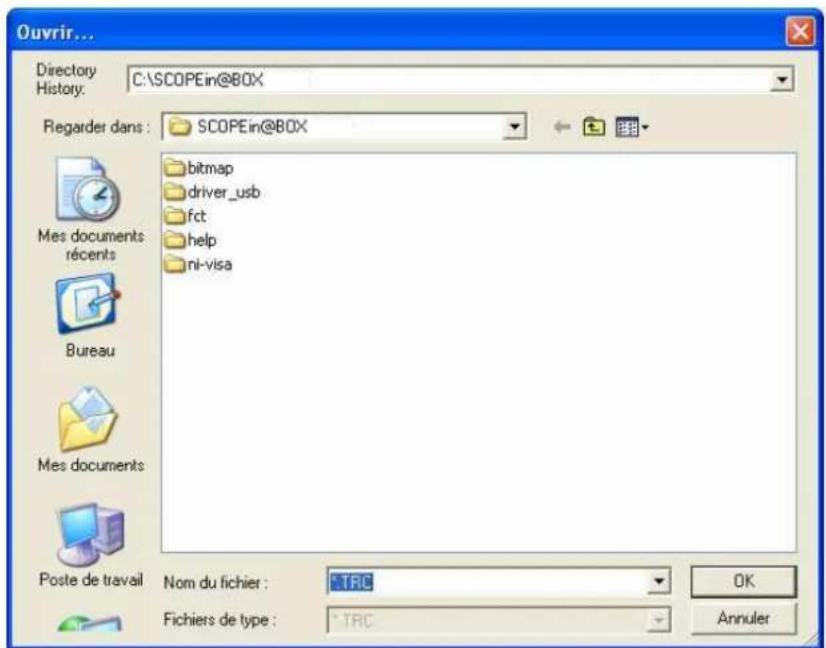

Ouvrir... Directory History: C:\SCOPEin@BOX Regarder dans : SCOPEin@BOX Bitmap driver_usb fct help ni-visa Mes documents récents Bureau Mes documents Poste de travail Nom du fichier : TRC Fichiers de type : TRC OK Annuler

Dans la liste, se trouvent les fichiers .TRC qui ont été enregistrés dans le répertoire C:\TRC par le menu « Sauvegarde.TRC ».

Sélectionnez un fichier et cliquez sur pour l'ouvrir.

La trace est affichée sur la voie sélectionnée CHx (☎ : CH1) :

Sur le panneau de contrôle Oscilloscope :

• « CH1 » est remplacé par « MEM1 »
• la touche Autoset est remplacée par la valeur de la base de temps et par le nom de l'enregistrement de la trace mémorisée.

Le bouton Autoset CH1 est remplacé par la valeur de la base de temps :

200 μs/div. trace1.TRC

(*) MATHx pour le MTX 1052

MTX1054CW MTX1054CWv203 - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Meas : CH1 Vertical MEM1 CH2 CH3 CH4 Sonde 1.00 1.00 1.00 1.00 Volt/div 100mV 50.0mV 50.0mV 50.0mV Couplage AC AC AC AC Position 0.00 mV 0.00 mV 0.00 mV 0.00 mV BwL Aucun Aucun Aucun Aucun V-Auto Range 200μs/div Trace1.TRC Autoset Autoset Autoset Horizontal T/div 500μs H-pos Trigger (div) 5.00 Autoset CAPTURE... Logic Analyzer Déclenchement Mode Auto Décl Principal Trig XY >>> Source CH1 LEVEL 50% FFT >>> Niveau 0.00 mV Filtre DC >>> RUN / STOP AUTOSET

Instrument « Oscilloscope » (suite)

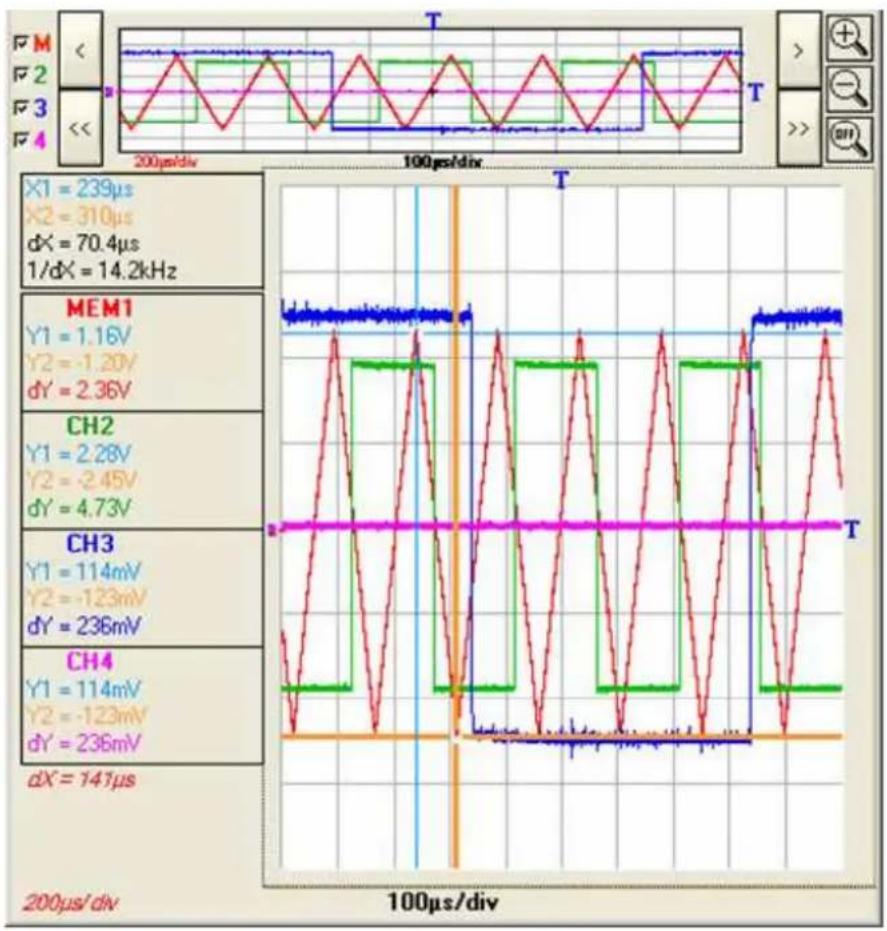

Si l'utilisateur fait une CAPTURE des traces ⚫ : MEM1, CH2, CH3 et CH4) la fenêtre suivante s'affiche :

Dans cette fenêtre sont indiquées :

• la base de temps courante en s/div (couleur noire) correspondant aux voies non mémorisées
• la base de temps de la trace mémorisée (couleur de la trace MEMx)
• Lorsque l'on change les valeurs de coefficient de ZOOM, les valeurs des coefficients de base de temps des voies CHx évoluent.

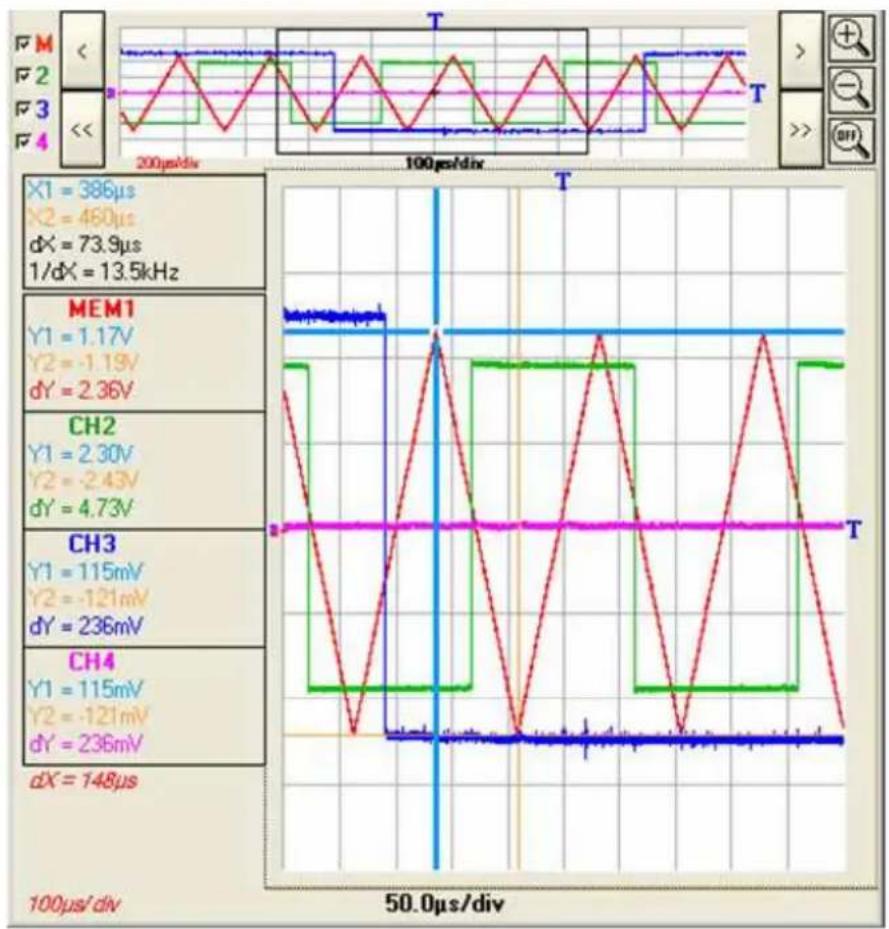

• En présence de curseurs manuels, sont indiquées les valeurs des dX et des dY correspondant aux voies CHx et MEMx et ceci pour tous les coefficients de ZOOM.

Dans l'exemple ci-dessus, MTX 1054B

Les voies CH2, CH3, CH4 sont acquises avec un coefficient de base de temps de 100μs/div.

La voie mémorisée MEM1 a été acquise avec un coefficient de base de temps de 200μs/div.

Si l'on applique à ces 4 traces un coefficient de ZOOM de 2, les bases de temps zoomées sont de 50μs/div. pour les traces CH2, CH3, CH4 et 100μs/div. pour la trace MEM1.

Instrument « Oscilloscope » (suite)

Sur les traces zoomées la valeur de dX entre les curseurs X1 et X2 est de : dX = 73.9μs pour les traces CH2,3,4 et de dX = 148μs pour MEM1.

Lors du rappel d'une trace, « MEMx » s'affiche dans la zone Voie de la trace destination. La sensibilité, le couplage et la limitation de bande deviennent ceux de la trace restaurée (ils ne peuvent pas être modifiés).

Instrument « Oscilloscope » (suite)

Configuration

Rappel

Ouvrir... Directory History: C:\SCOPEin@BOX v2.00 Regarder dans: SCOPEin@BOX Bitmap driver_usb fct help ni-visa MTX10548.ini.CFG MTX.ini.CFG Mes documents récents Bureau Mes documents Posie de travail: Non du fichier : CFG Fichiers de type : CFG OK Annuler

• La case « Nom de fichier » contient le nom par défaut *.CFG. Ce fichier contient les paramètres de la configuration de l'appareil au moment de l'ouverture de la fenêtre.
• Sélectionnez le fichier à rappeler en cliquant avec la souris.
• Cliquez sur pour réaliser le rappel de la configuration. (fichier de sauvegarde : extension .CFG)
• Sortie de la fenêtre sans sauvegarde.

Sauvegarde

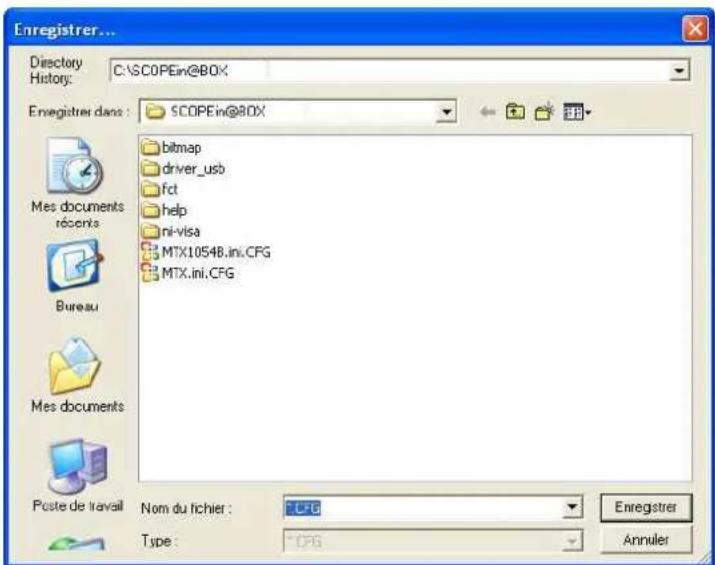

Enregistrer... Directory History: C:\SCOPEin@BOX Enregistrer dans : SCOPEin@BOX Bitmap driver_usb fct help ni-visa MTX10548.ini.CFG MTX.ini.CFG Mes documents récerns Bureau Mes documents Poste de travail Nom du fichier : CFG Enregistrer Type : CFG Annuler

• Dans cette fenêtre, on retrouve la liste des fichiers (.CFG) qui ont été enregistrés par le menu « Configuration → Sauvegarde ».
• Entrez le nom du fichier au clavier.
• Puis cliquez sur la touche pour réaliser la sauvegarde de la configuration.
• Sortie du menu sans rappeler la configuration.

Instrument « Oscilloscope » (suite)

Imprimer ...

sélectionne et lance l'impression d'un panneau choisi :

Impression Sélectionner les fenêtres à imprimer: ✓ Panneau de Controle ✓ Panneau Trace ✓ Graphe XY ✓ Graphe FFT ✓ Mesures automatiques Portrait Paysage Sélectionner l'imprimante: PDFCreator PDFCreator KONICA MINOLTA 350/250/200 PS Adobe PDF Ok Annuler

Cette fenêtre permet de sélectionner le (ou les) panneau(x) que l'on souhaite imprimer. L'orientation du papier est sélectionnée avec le commutateur ci-contre « Portrait / Paysage ».

Lancement de l'impression

Sortie sans impression

Quitter

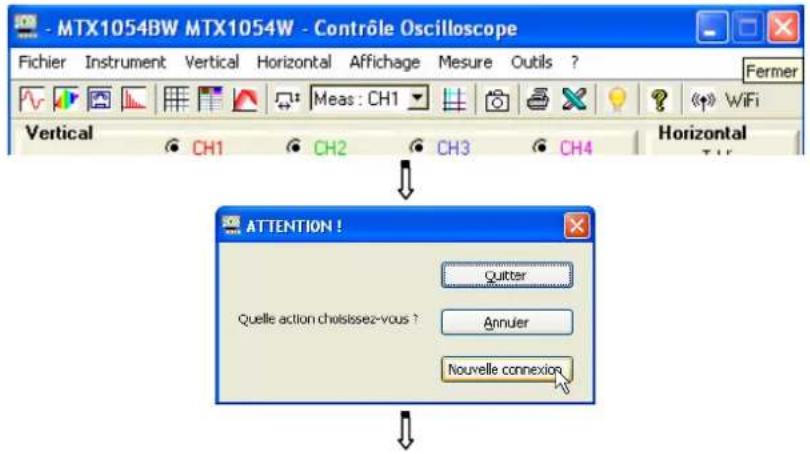

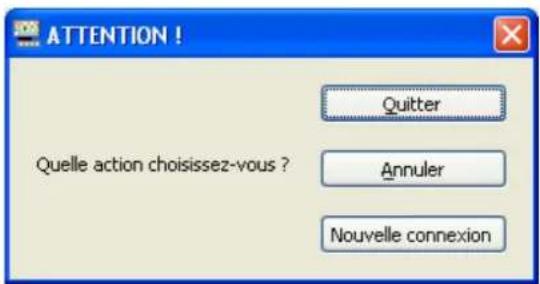

ATTENTION ! Quelle action choisissez-vous ? Quitter Annuler Nouvelle connexion

quitte l'application en sauvegardant la configuration active.

ouvre le même instrument

établit une nouvelle connexion en ouvrant la fenêtre « Démarrage d'un instrument ».

Instrument « Oscilloscope » (suite)

Le Menu

« Instrument »

Ce menu sélectionne l'instrument :

Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? ✓ Oscilloscope Persistence SPO Enregistreur Analyseur peut être sélectionné par l'icône de la barre d'outils peut être sélectionné par l'icône de la barre d'outils peut être sélectionné par l'icône de la barre d'outils peut être sélectionné par l'icône de la barre d'outils

Instrument « Oscilloscope » (suite)

Le Menu

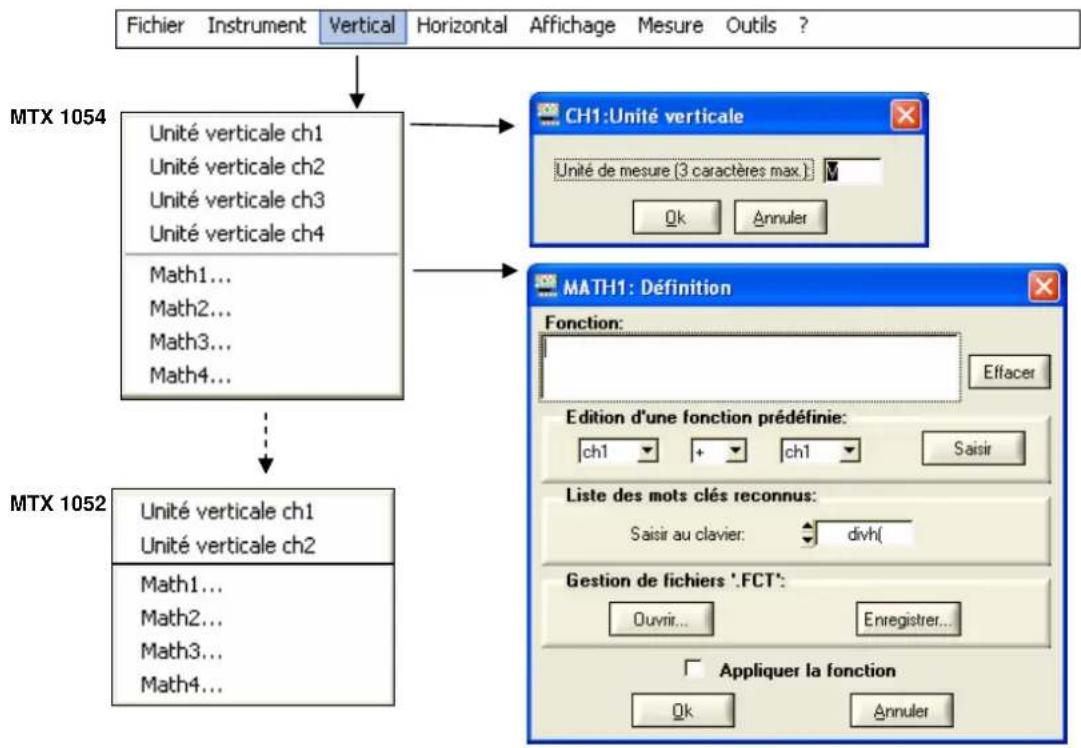

« Vertical »

- sélectionne une unité verticale pour chaque voie, - définit / active les fonctions « MATH ».

Unité verticale CH1 ...CH2 ...CH3 ...CH4

permet de saisir l'unité de mesure de la voie concernée. Cette unité peut être codée sur 3 caractères au maximum (ex. : VAC ...)

donne accès à la fenêtre de définition de fonctions mathématiques qui sont également directement accessibles depuis le pavé « Vertical » par un clic droit sur les libellés de voie CHx.

Une fonction mathématique peut être saisie par :
1. saisie automatique, à l'aide de l'éditeur de fonctions prédéfinies
2. rappel d'un fichier de fonction « .fct. », depuis le menu de gestion des fichiers « FCT »
3. saisie directe de la fonction, à l'aide du clavier dans la fenêtre d'édition
Dans tous les cas, l'utilisateur peut intervenir manuellement sur l'édition de la fonction (100 caractères maximum).
efface le contenu de la boîte de saisie.
N'oubliez pas de cocher cette case si vous souhaitez visualiser le résultat de cette fonction avant de confirmer votre choix par la touche « OK ». Que la fonction soit activée ou non, sa définition est mémorisée, même après l'arrêt de l'instrument, jusqu'à son remplacement par une nouvelle expression.
ferme la fenêtre sans modifier la définition initiale de la fonction, ni son activation éventuelle.
réalise une analyse synthaxique et sémantique de la fonction saisie, ferme la fenêtre en activant ou non la fonction si la case □ Appliquer la fonction est cochée.

Effacer

Appliquer la fonction

Annuler

OK

Instrument « Oscilloscope » (suite)

Définition de la fonction

1. Edition d'une fonction prédéfinie

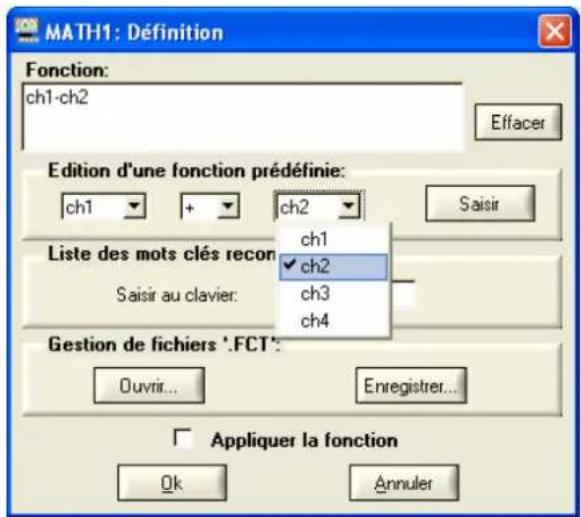

MATH1: Définition Fonction: ch1-ch2 Effacer Edition d'une fonction prédéfinie: ch1 + ch2 Saisir Liste des mots clés recon ch1 ch2 ch3 ch4 Saisir au clavier. Gestion de fichiers '.FCT': Ouvrir... Enregistrer... Appliquer la fonction Ok Annuler

A l'aide des boîtes de dialogue à choix multiple, l'utilisateur peut définir de façon assistée les fonctions élémentaires sur les voies (inversion de voie, addition, soustraction, multiplication, division).

Une fois les éléments sélectionnés, un appui sur valide la saisie et génère la fonction élémentaire souhaitée (avec gestion automatique de la mise à l'échelle) dans la fenêtre de saisie.

2. Gestion de fichiers « .FCT »

Il est possible de sauvegarder ou de rappeler des fonctions mathématiques stockées dans des fichiers d'extension « .FCT ». Pour rappeler une fonction : cliquez sur et, depuis la fenêtre de gestion, sélectionnez le fichier souhaité.

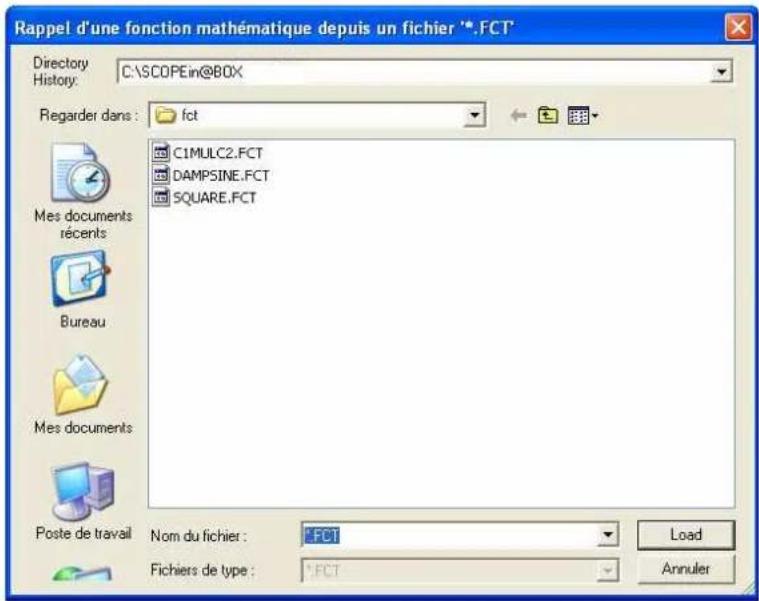

Rappel d'une fonction mathématique depuis un fichier '*.FCT' Directory History: C:\SCOPEin@BOX Regarder dans : fct C1MULC2.FCT DAMPSINE.FCT SQUARE.FCT Mes documents récents Bureau Mes documents Poste de travail Nom du fichier : FCT Load Fichiers de type : FCT Annuler

La sélection de la fonction se fait avec la souris et son chargement par la touche. La fonction mathématique est alors recopiée dans la fenêtre d'édition.

Instrument « Oscilloscope » (suite)

Trois exemples de fonctions

mathématiques sont fournis avec le logiciel

Ces fonctions, stockées dans le répertoire FCT du projet, sont :

C1MULC2.FCT
- SQUARE.FCT
• DAMPSINE.FCT

Fonction C1MULC2 .FCT

La fonction C1MULC2.FCT = CH1*CH2/divv(4) fait le produit de 2 traces avec une mise à l'échelle pour que le résultat soit cadré dans l'écran.

Le facteur divv(4) est utilisé pour optimiser la représentation à condition que les signaux sources aient une dynamique suffisante et pas de débordement.

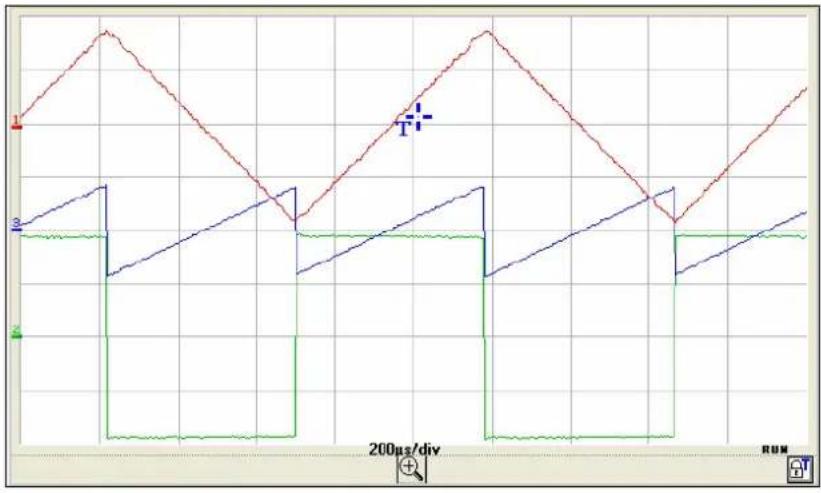

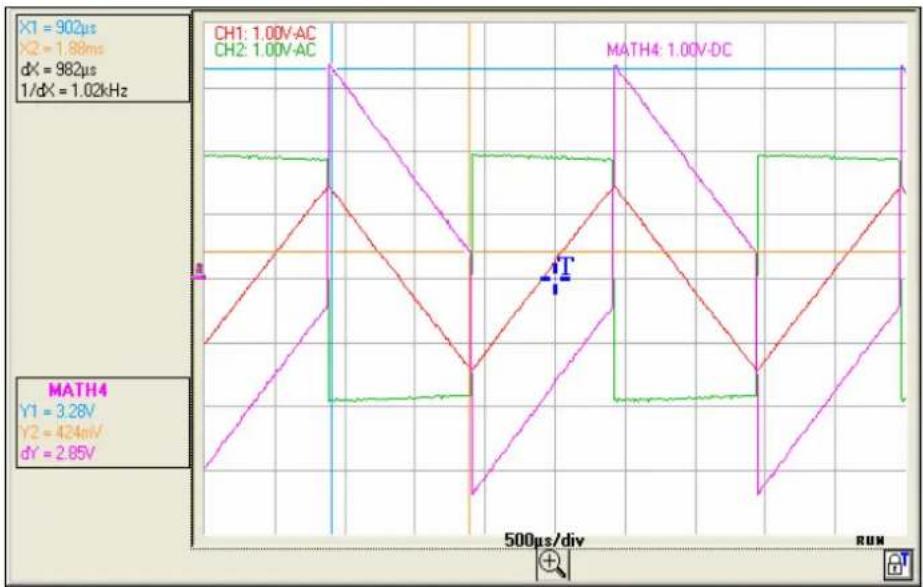

Nous avons injecté sur la voie CH1 un signal carré et sur la voie CH2 un signal triangulaire centrés sur 0 Volts. Nous représentons sur la voie 3 le résultat de la fonction MATH3 = C1MULC2.FCT

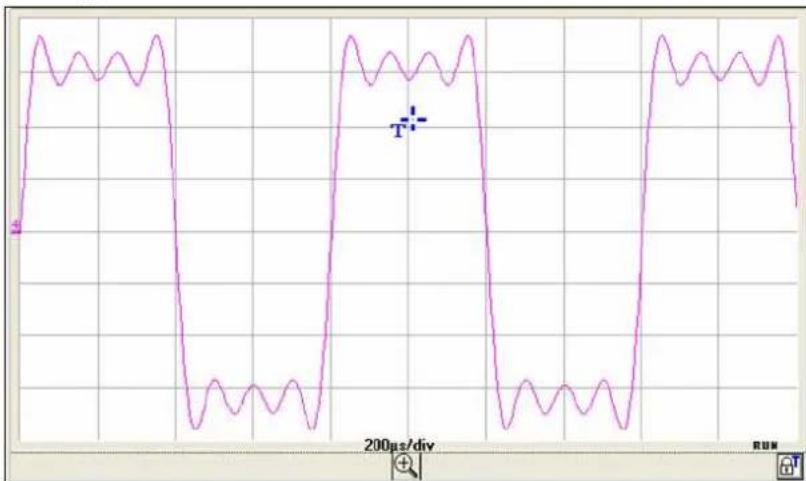

Fonction C'est la définition d'un signal carré à partir des 4 premiers harmoniques SQUARE .FCT d'un développement en série de Fourier.

math4 = SQUARE.FCT
math4 = (sin(pi*t/divh(2)) + sin(3*pi*t/divh(2))/3 + sin(5*pi*t/divh(2))/5 + sin(7*pi*t/divh(2))/7)*divv(4)

Instrument « Oscilloscope » (suite)

Fonction C'est la définition d'une sinusoides amortie. DAMPSINE .FCT

Il s'agit du mode évolué dans lequel l'utilisateur saisit au clavier la fonction mathématique souhaitée.

A titre indicatif, une liste des mots-clés reconnus par l'interpréteur mathématique est disponible dans la boîte de dialogue à choix multiples.

Ces mots-clés sont des fonctions basiques reconnues par l'interpréteur mathématique de l'instrument.

8 fonctions mathématiques basiques peuvent être associées aux traces

divh(	(« division horizontale »)
divv(	(« division verticale »)
step(	(« marche ») à l’aide de « t » (*)
sin(	(« sinus »)
cos(	(« cosinus »)
exp(	(« exponentiel »)
log(	(« logarithmique »)
sqrt(	(« racine carrée »)

divh( ✓ divh( divv( step( sin( cos( exp( log( sqrt( ch1 ch2 ch3 ch4 pi t

(*) t = abscisse de l'échantillon (point) dans la mémoire d'acquisition de profondeur 50 000 échantillons (points).

divh(1) est équivalent à 5 000 échantillons (points) = 1 div. horizontale

Le résultat du calcul d'une fonction est toujours en LSBs. Pour obtenir une déviation d'une division verticale, il faut 32 000 LSBs (les calculs d'amplitude sont faits en utilisant un Apc virtuel 19 bits de dynamique 8 div).

Avec certaines formules mathématiques, le temps de calcul peut être long et l'application ralentie.

Instrument Oscilloscope (suite)

Utilisation des fonctions math élémentaires sur CH1 CH2 CH3 CH4

Exemples

Somme CH1 + CH2

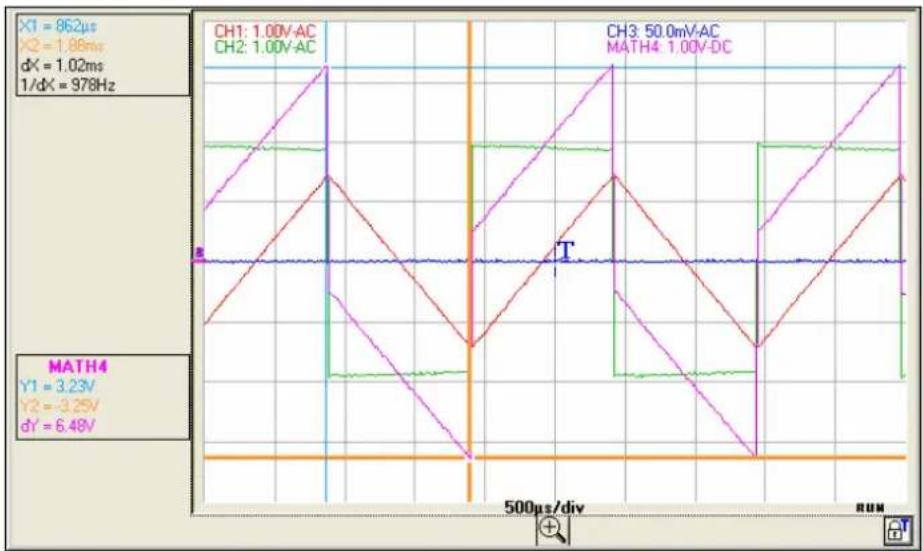

CH1 trace rouge

CH2 trace verte

MATH4 = ch1 + ch2 trace rose

Différence CH1 - CH2

CH1 trace rouge

CH2 trace verte

MATH4 = ch1 - ch2 trace rose

Instrument « Oscilloscope » (suite)

Produit (CH1 \* CH2)

CH1 trace rouge

CH2 trace verte

La multiplication par divv(1) est nécessaire pour traduire le résultat de la multiplication en divisions.

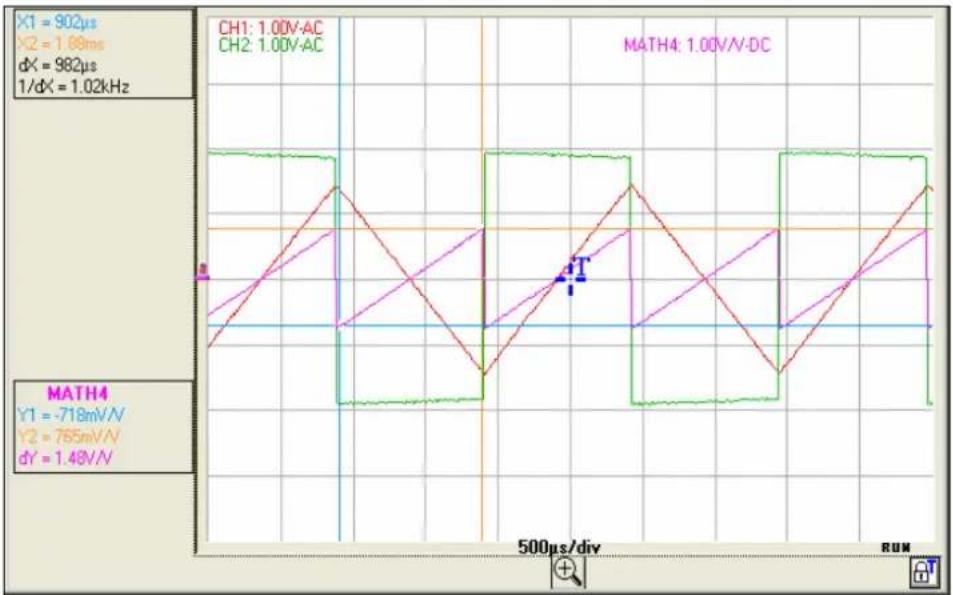

Division CH1 / CH2 CH1 trace rouge

CH2 trace verte

MATH4 = (divv(1) * ch1) / ch2 trace rose

La division par divv(1) est nécessaire pour traduire le résultat de la division en divisions.

Instrument « Oscilloscope » (suite)

Utilisation de fonctions math

Exemples

Fonction divv() utilisée seule

La trace est égale à 3 divisions verticales. divv(3) = 3 x 32 000 LSBs = 3 divisions verticales

Fonction step() associée à une trace

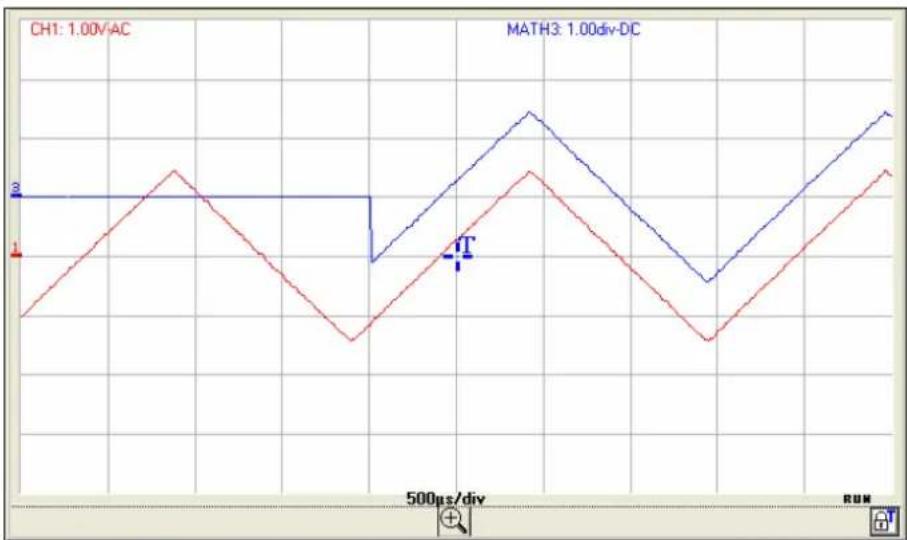

Math3 = ch1 * step (t - divh(4)) CH1 trace rouge Math3 trace bleue

Math3 est à 0 division verticale tant que t (temps) est inférieur à quatre divisions horizontales. Math3 est égal à CH1 quand t (temps) devient supérieur à quatre divisions horizontales. Pour faciliter l'observation des signaux, un décalage vertical de 1div. a été introduit, en agissant sur la position verticale des voies CH1 et Math3.

Instrument « Oscilloscope » (suite)

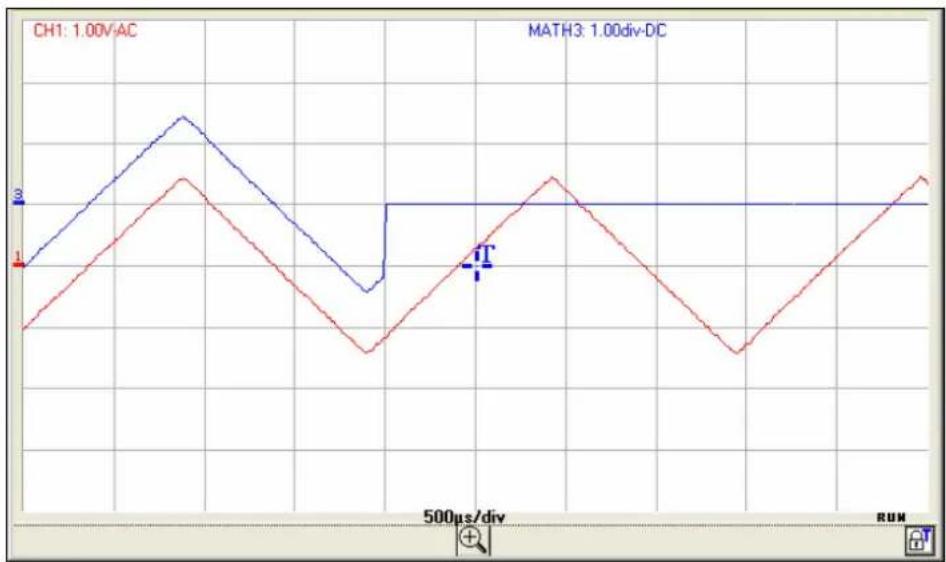

Math3 = ch1 * step (divh(4) - t)

CH1 trace rouge

Math3 trace bleue

Math3 est égal à CH1 tant que t (temps) est inférieur à quatre divisions horizontales.

Math3 est à 0 division verticale quand t (temps) devient supérieur à quatre divisions horizontales.

Instrument « Oscilloscope » (suite)

Utilisation appropriée des opérateurs pour une optimisation de l'affichage

Exemple 1

Vhaut ch1 = 1 division verticale → 1 x 32 000 LSBs = 32 000 LSBs Vhaut ch2 = 1 division verticale → 1 x 32 000 LSBs = 32 000 LSBs

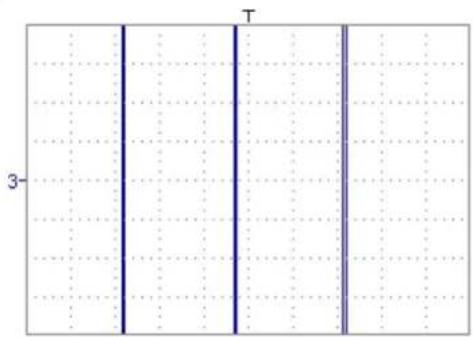

Multiplication de deux traces math3 = ch1 * ch2

T 3-

On constate un dépassement haut et bas important.

La fonction divv (division verticale) est nécessaire pour optimiser l'affichage.

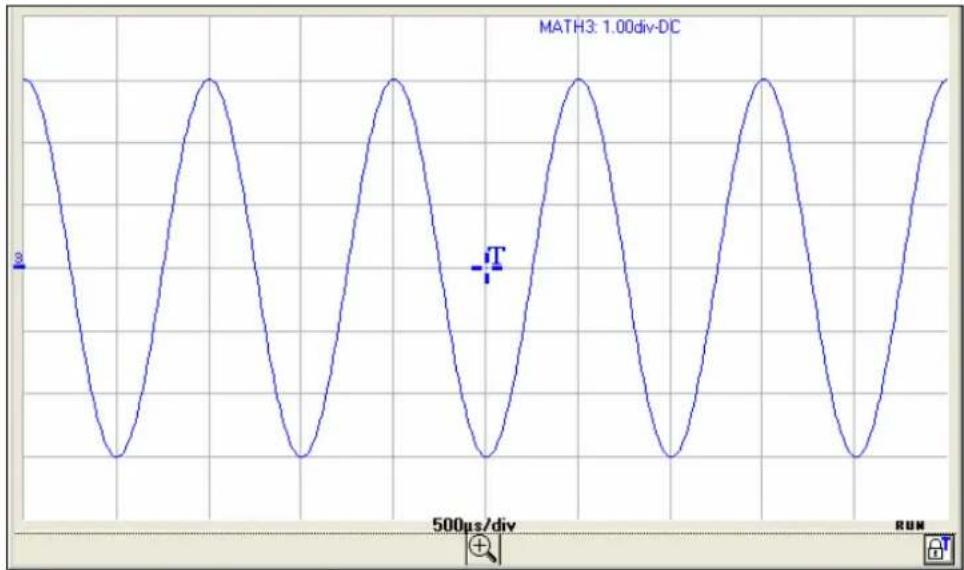

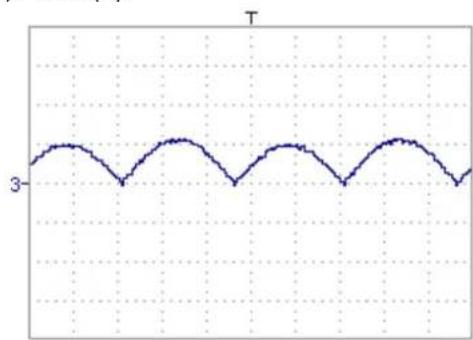

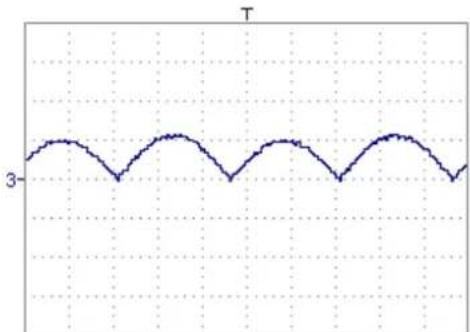

$$ \text { math3 } = (\text { ch1 } * \text { ch2 }) / \text { divv(1) } $$

Divv(1) permet de diviser par 32 000 (1 division verticale = 32 000 LSBs), le résultat de la multiplication est traduit en division à l'écran.

Si Vpp de ch1 et ch2 avaient été de 8 divisions verticales, il aurait fallu diviser la multiplication par divv(4).

Lors de l'utilisation de fonctions mathématiques associées à des traces, il est nécessaire de vérifier la dynamique du résultat obtenu.

Une correction du résultat des opérations par les fonctions mathématiques (divv(), divvh(), / ...) est conseillée pour optimiser l'affichage à l'écran.

Instrument « Oscilloscope » (suite)

Pour une interprétation immédiate des résultats, configurer les paramètres verticaux de Math3.

Dans notre exemple :

- La multiplication de CH1 par CH2 est la multiplication de volts par des volts, le résultat est donc des volts au carré.

« div » de l'unité de mesure de math3 peut être remplacé par V² (volts au carré).

- Une division verticale représente 5 V x 5 V = 25 V ^2 (sensibilité verticale de CH1 x sensibilité verticale de CH2).

Le coefficient de Math3 peut être remplacé par 25 pour obtenir le résultat des mesures automatiques de math3 immédiatement.

- Sélectionnez ensuite math3 comme référence pour les mesures automatiques et manuelles (voir menu « MESURE »).

- Affichez ensuite le tableau des 19 mesures automatiques réalisées sur la trace math3 (voir menu « MESURE ») :

- Les mesures affichées sont le résultat de la multiplication des deux traces ch1 ch2 dans la bonne unité (V ^2 ).

Instrument « Oscilloscope » (suite)

Association de fonctions

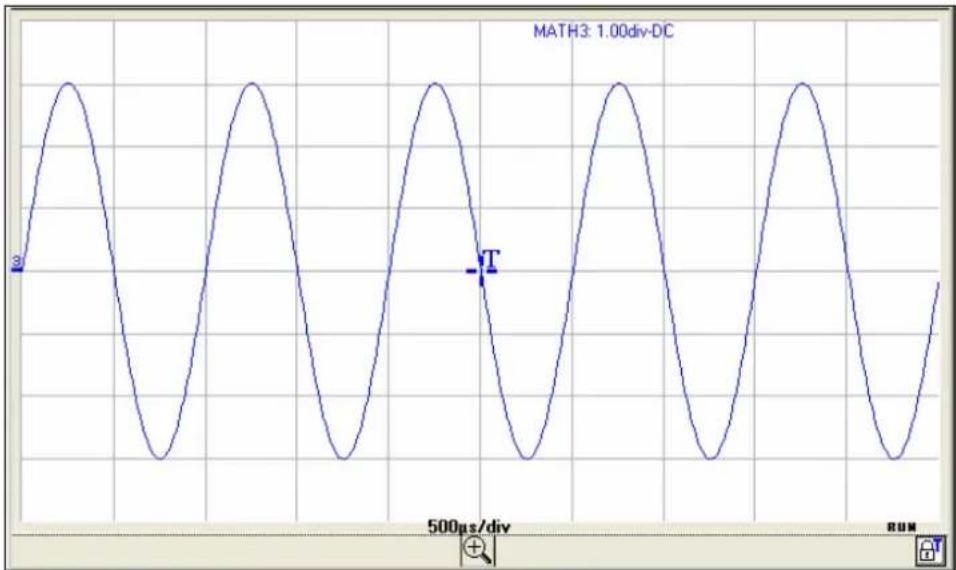

Génération d'une sinusoïde en utilisant la fonction sin()

Math3 = divv(3) * sin (2 * pi * t / 10 000) trace de couleur bleu.

La trace obtenue est une sinusoidé réalisée à partir de la fonction sin (sinus), suivant sa définition mathématique (2 x π x fréquence). L'amplitude c.-à-c. est de 6 divisions (divv(3) x 2 = 3 x 32 000 LSBs x 2). La période égale à 10 000 échantillons (2 divisions horizontales) est fonction de la base de temps.

La même trace peut être obtenue en utilisant la fonction divh() :

$$ \text { Math3 } = \text { divv(3) } * \sin (2 * \text { pi } * t / \text { divh(2) }) $$

Dans cet exemple, divh(2) est équivalent à 10 000 échantillons.

Note : 1 division horizontale = 5000 échantillons

La valeur en secondes de la période T = divh(2) égale à 10 000 échantillons (2 divisions horizontales) est fonction du calibre de base de temps (en s/div.)

Instrument « Oscilloscope » (suite)

Génération d'une sinusoïde à partir de la fonction cos()

Tracé d'une sinusoide à partir de la fonction cos (cosinus) :

Math3 = divv(3) * cos (2 * pi * t / divh(2)) trace couleur bleu

La trace obtenue avec la fonction cos() est déphasée de 90° par rapport à celle obtenue avec la fonction sin().

Si l'on programme la fonction sinus sur CH2 et la fonction cosinus sur CH3 et que l'on mesure le déphasage entre ces 2 voies, nous pouvons vérifier ce résultat :

Instrument « Oscilloscope » (suite)

La représentation XY de ces 2 traces donnera un cercle :

Génération d'une sinusoïde amortie

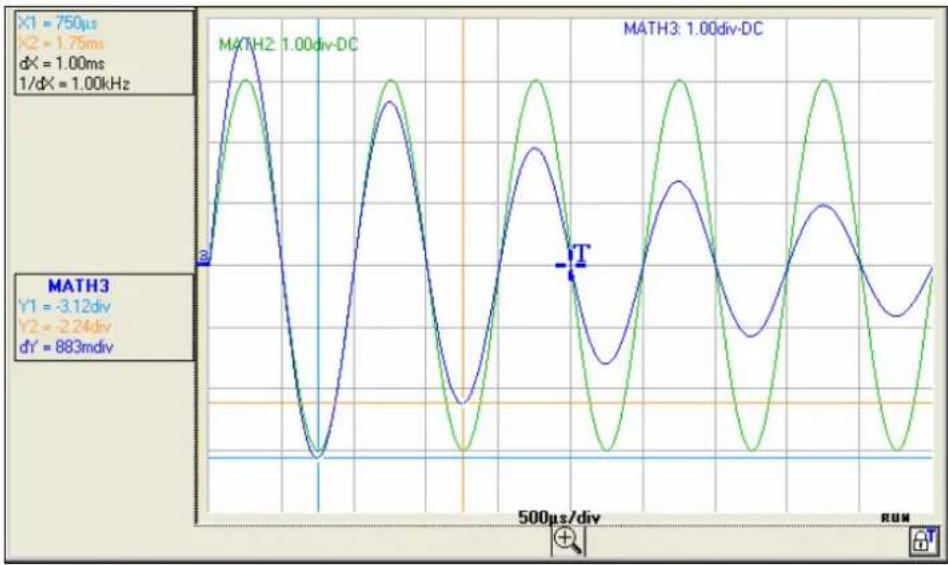

Math3 = sin(pi * t / divh(1)) * exp(-t / divh(6)) * divv(4) trace de couleur bleu

sin (pi * t / divh(1)) définit le nombre de périodes à l'écran. exp (-t / divh(6)) définit le niveau d'amortissement.

Note : exp (-t) est égal à : exp(-5000) lorsque l'on atteint la première division horizontale. exp(-50 000) lorsque l'on atteint la dixième division horizontale.

Instrument « Oscilloscope » (suite)

La représentation XY de traces Math2 et Math3 donne dans ce cas :

Instrument « Oscilloscope » (suite)

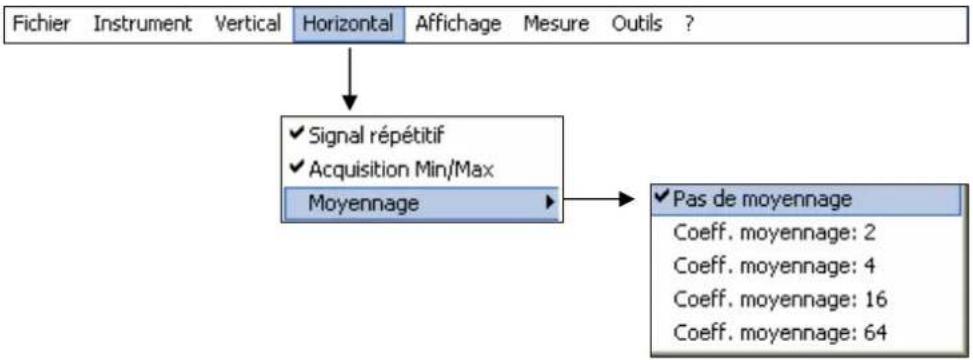

Le Menu « Horizontal »

programme :

• le signal répétitif
• l'acquisition Min/Max
• le moyennage

Signal répétitif

Le symbole « √ » indique que l'option « Signal répétitif » est sélectionnée.

L'activation de cette option permet, pour un signal répétitif, d'augmenter la définition temporelle d'une trace (jusqu'à 100 Gs/s.

Pour les bases de temps inférieures à 50 µs/div. (sans mode zoom actif), le signal répétitif affiché est reconstitué en sommant les acquisitions successives.

Mesure sur l'horloge de cadencement d'un micro-processeur.

Si le signal n'est pas répétitif, n'utilisez pas cette option, car la représentation cumulée pourrait être fausse.

Si le mode « signal répétitif » n'est pas sélectionné la résolution temporelle sera de 10 ns (ou 5 ns, si une seule voie est active en monocoup). Dans ce mode, l'ensemble des points affichés est réactualisé à chaque acquisition.

Pour indiquer que le mode signal répétitif n'est pas sélectionné, le message « Signal non répétitif » s'affiche en haut de la fenêtre :

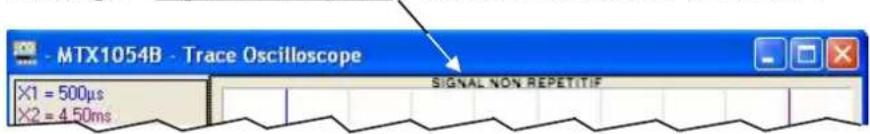

- MTX1054B - Trace Oscilloscope X1 = 500μs X2 = 4.50ms SIGNAL NON REPETITIF

Acquisition Min/Max

permet un échantillonnage à fréquence élevée (100 MS/s) du signal, même sur des vitesses de base de temps lentes. L'affichage représente les échantillons de valeurs extrêmes, les Min et Max.

Il est possible :

• de détecter une fausse représentation due à un sous-échantillonnage
• de visualiser des évènements de courte durée (Glitch, > 10 ns).

Quelle que soit la base de temps utilisée, les événements de courte durée (Glitch, > 10 ns) sont visualisés.

Le symbole « √ » indique que le mode « Acquisition Min/Max » est actif.

Instrument « Oscilloscope » (suite)

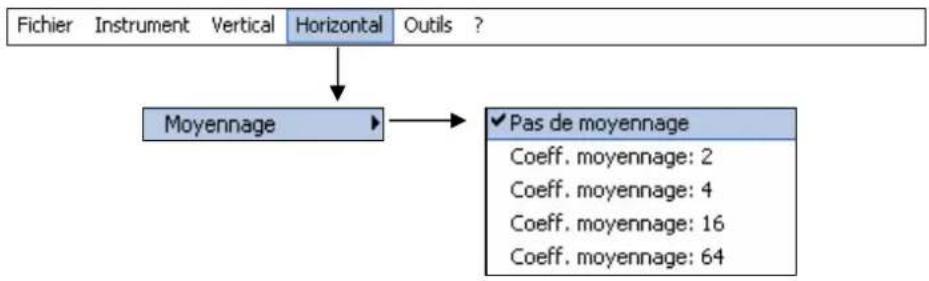

Moyennage

Pas de moyennage Coeff. moyennage 2 Coeff. moyennage 4 Coeff. moyennage 16 Coeff. moyennage 64

Sélection d'un coefficient, pour calculer une moyenne sur les échantillons affichés.

Exemple : atténuation du bruit aléatoire observé sur un signal.

Les coefficients de moyennage sont : pas de moyennage ou moyennage par 2 moyennage par 4 moyennage par 16 moyennage par 64

Le calcul est effectué suivant la formule suivante :

Pixel N = Echantillon*1/Taux moyennage + Pixel N-1 (1-1/Taux moyennage)

avec : Echantillon Valeur du nouvel échantillon acquis à l'abscisse t

Pixel N Ordonnée du pixel d'abscisse t à l'écran, à l'instant N Pixel N-1 Ordonnée du pixel d'abscisse t à l'écran, à l'instant N-1

Le moyennage n'est possible que si l'option « Signal répétitif » est activée.

Instrument « Oscilloscope » (suite)

Le Menu

« Affichage »

paramètre l'affichage :

• Graticule
• Unité verticale
• Vecteur
• Enveloppe
• Rémanence

Graticule

Unité verticale

Affichage d'un quadrillage, ou non.

Affichage dans les fenêtres « Trace Oscilloscope »,

« Trace FFT » et

« Trace XY »

de l'unité verticale,

du couplage d'entrée et

de la sélection BWL de chaque voie active.

Vecteur

Enveloppe

Un vecteur est tracé entre chaque échantillon.

Le minimum et le maximum observés sur chaque position horizontale de l'écran sont affichés.

Ce mode d'affichage est utilisé pour visualiser une dérive dans le temps ou une modulation.

Rémanence

Rémanence de l'affichage des signaux.

La ‘Rémanence’ simule la persistance analogique de l'affichage sur les écrans cathodiques, en conservant les 8 derniers tracés réalisés pour chaque voie, sur lesquels l'intensité de la couleur traduit son ancienneté (la plus forte intensité correspond au tracé le plus récent).

Le symbole « √ » indique le mode d'affichage actif.

Instrument « Oscilloscope » (suite)

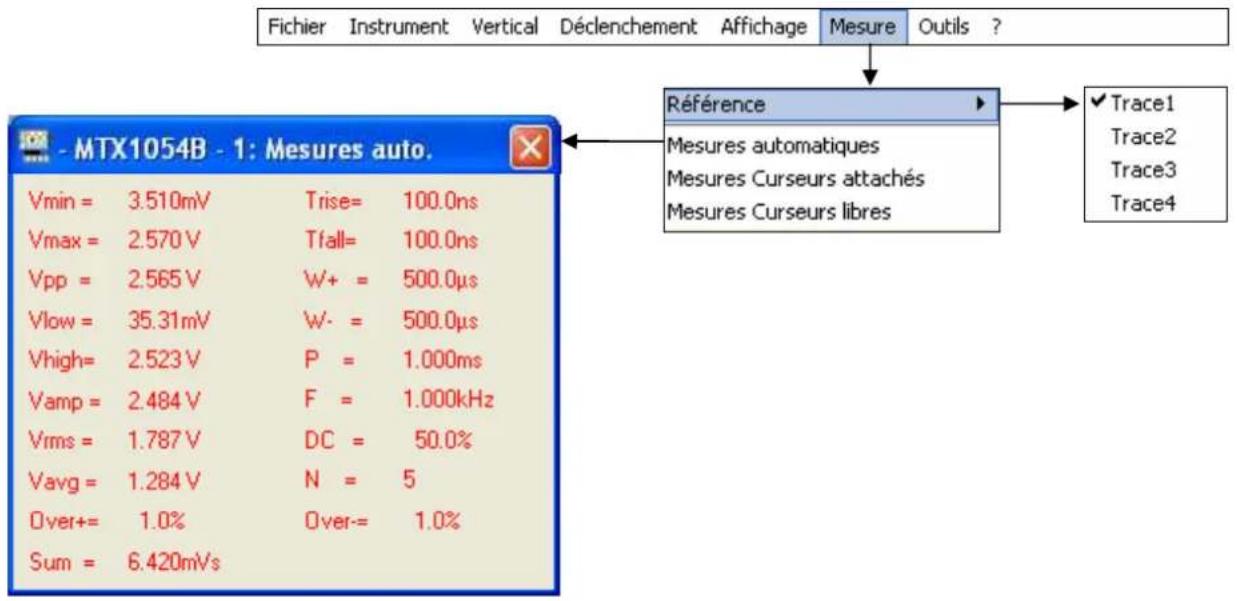

Le Menu « Mesure »

sélectionne la Trace Référence pour :

• les mesures automatiques
• la mesure de phase (automatique ou manuelle)
• les mesures avec curseur manuel

Référence

Trace 1 Trace 2 Trace 3 Trace 4

Sélection d'une des traces actives, sur laquelle on désire réaliser des mesures automatiques ou manuelles.

Seules les traces actives peuvent être sélectionnées, les traces non actives apparaissent en grisé.

Le symbole « √ » indique la trace de référence sélectionnée.

La Référence de mesure « Meas : Trace1, 2, 3, 4 » peut aussi être sélectionnée depuis la barre d'outils.

Mesures automatiques

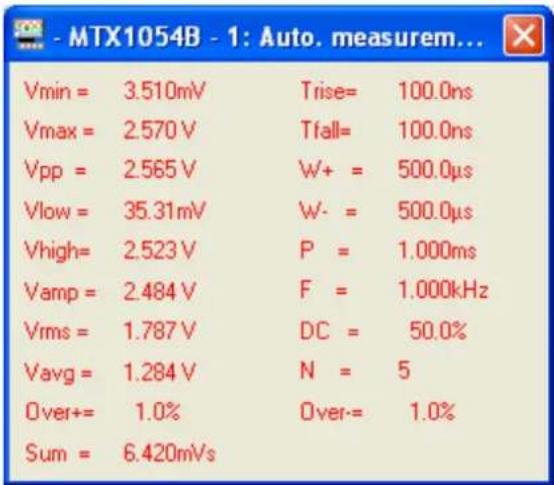

Ouverture de la fenêtre « Mesures automatiques » :

Les 19 mesures automatiques sont effectuées sur la trace de référence sélectionnée. Toutes les mesures réalisables sur cette trace sont affichées et rafraîchies.

(----) s'affiche pour les mesures non réalisables.

Un clic sur ✗ ferme la fenêtre.

Instrument « Oscilloscope » » (suite)

L'activation des mesures automatiques ne fait pas apparaître des curseurs dans la fenêtre d'affichage de la trace. Pour les mesures sur des signaux périodiques, choisissez le coefficient de base de temps, de façon à afficher au moins 2 périodes du signal à l'écran.

19 mesures automatiques

Vmin tension crête minimale

Vmax tension crête maximale

Vpp tension crête à crête

Vbas tension basse établie

Vhaut tension haute établie

Vamp amplitude

Vmoy tension moyenne

Dep+ dépassement positif

Tm temps de montée

Td temps de descente

L+ largeur d'impulsion positive (à 50 % de Vamp)

L- largeur d'impulsion négative (à 50 % de Vamp)

P période

F fréquence

RC rapport cyclique

N nombre d'impulsions

Dep- dépassement négatif

Sum somme des aires élémentaires (= intégrale)

Conditions de mesure

• Les mesures s'effectuent sur la partie visualisée de la trace.
• Toute modification du signal entraîne une mise à jour des mesures.

Celles-ci sont rafraîchies au rythme de l'acquisition.

- Pour une meilleure précision des mesures affichées :

1. représentez au moins deux périodes complètes du signal
2. choisissez le calibre et la position verticale, de façon à représenter l'amplitude crête à crête du signal à mesurer sur 4 à 7 divisions de l'écran.

Instrument Oscilloscope (suite)

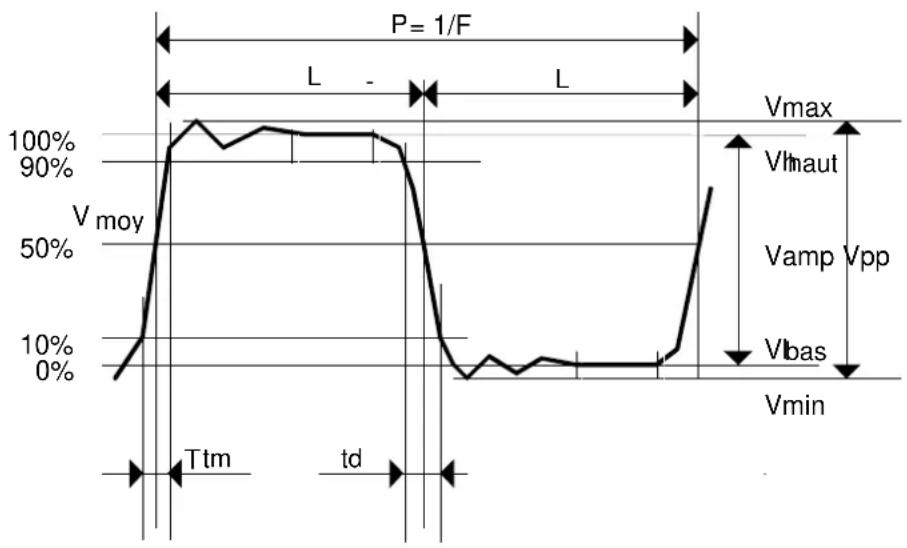

Présentation des mesures automatiques

• Dépassement positif = [100 * (Vmax - Vhaut)] / Vamp
• Dépassement négatif = [100 * (Vmin - Vbas)] / Vamp
  • Vrms = [1n_i=0^i=ny]_i- GND 2 1/2
• Vavg = 1n_i=0^i=n(y_i y^-)_GND

Y_GND = valeur du point représentant le zéro Volt

Instrument « Oscilloscope » (suite)

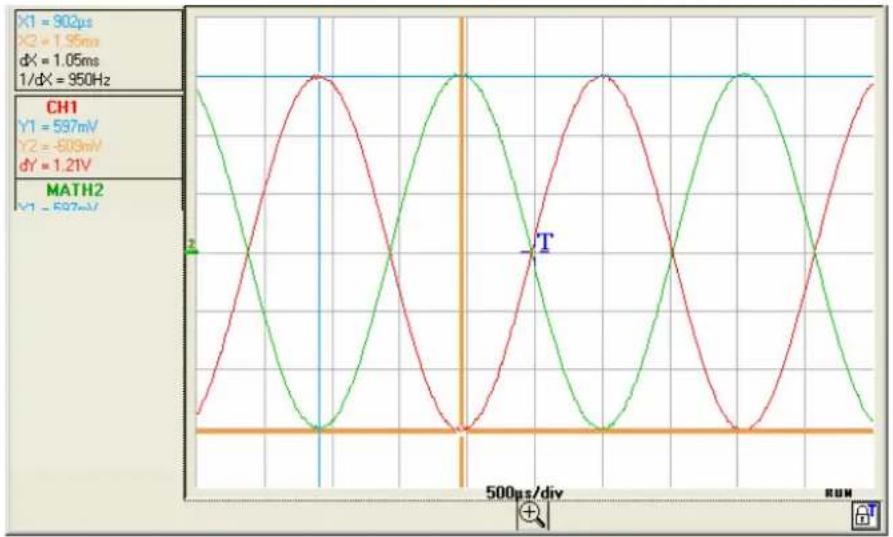

Mesures curseurs attachés

Mesures par curseur

Les curseurs de mesure « bleu » et « jaune » s'affichent, dès que le menu est activé.

Les deux mesures réalisées sont :

dX = dt (écart de temps entre les deux curseurs) dY = dv (écart de tension entre les deux curseurs).

Les mesures et les curseurs sont liés à la trace de référence sélectionnée (voir §. Référence).

• Le symbole « √ » indique que les mesures curseurs attachés (dt, dv) sont actives.
• Les curseurs de mesures peuvent être déplacés directement avec la souris.
• Les mesures dt et dv par rapport à la référence sélectionnée sont indiquées dans la zone d'affichage des mesures.
  Example : (1)dt = dX = 1.05 ms, dv = dY = 1.21V

Instrument « Oscilloscope » (suite)

Mesures Curseurs libres

pour lier ou délier les curseurs manuels de mesure (bleu et jaune) à la trace de référence.

Lorsque le menu « Mesures Curseurs libres » est sélectionné, les curseurs bleu et jaune peuvent être déplacés librement dans tout l'écran.

• Le symbole « √ » indique que le menu « Mesures curseurs libres » est actif.
• Pour désactiver ce menu, le dé-sélectionner avec la souris.

Instrument « Oscilloscope » (suite)

Mesure phase

Mesure de phase d'une trace par rapport à une trace de référence (voir §. Référence).

CH1 / Ref

Sélection de la trace, sur laquelle on désire réaliser une mesure de phase.

CH2 / Ref

Pour désactiver la mesure de phase, dé-sélectionner la mesure de phase sélectionnée.

CH3 / Ref

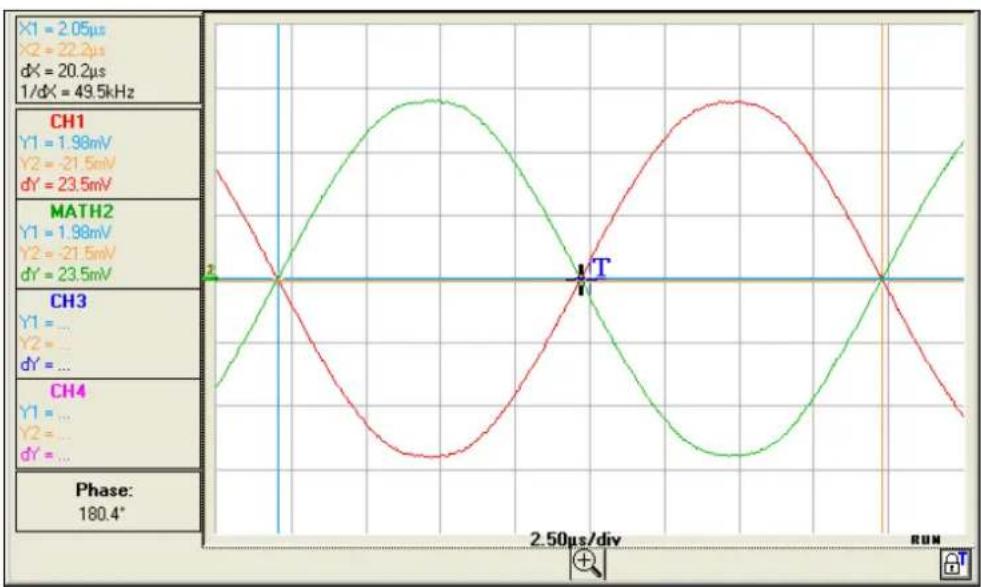

Mesure automatique de phase :

CH4 / Ref

- Le symbole «√» indique la trace sélectionnée pour la mesure de phase.

• L'activation de la mesure de phase fait apparaître 3 curseurs :

2 curseurs de mesure automatiques sur la trace de référence indiquent la période du signal (curseurs « bleu » et « jaune »).

1 curseur « noir » est positionné sur la trace, sur laquelle seront réalisées les mesures de phase (CH2 dans notre exemple).

Ces 3 curseurs sont placés automatiquement sur les traces de référence et de mesure ; ils ne peuvent pas être déplacés.

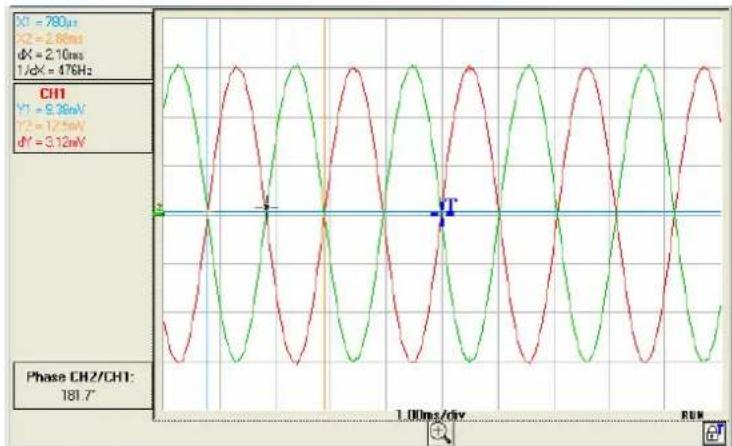

- La mesure de phase (en 9) de la trace sélectionnée (CH2) par rapport à la trace de référence(CH1) est indiquée dans la zone d'affichage des mesures

(Exemple : Phase CH2/CH1 = 181.7°).

Dans le cas où la mesure n'est pas réalisable, « - - - » apparaît. Par exemple, si la base de temps choisie ne permet pas de représenter 2 périodes complètes du signal :

Instrument « Oscilloscope » (suite)

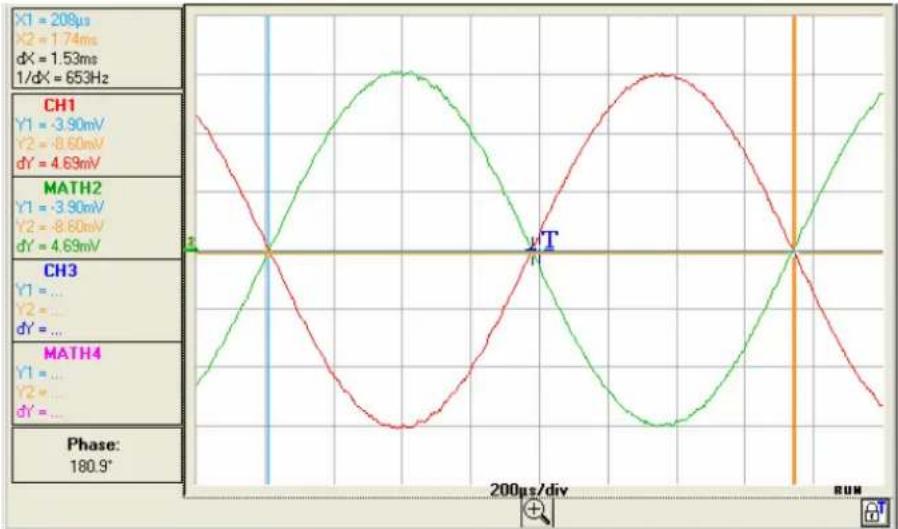

Mesures manuelles de phase

Si la mesure manuelle de phase est sélectionnée :

Les trois curseurs sont libres et peuvent être placés n'importe où dans la fenêtre d'affichage des traces :

Les curseurs « bleu » et « jaune » déterminent la période de référence pour le calcul de la phase et la valeur de déphasage affichée dépend de la position du curseur « noir » par rapport à ces 2 curseurs.

Pour la mesure manuelle de phase, il suffit d'avoir une période du signal à l'écran.

Instrument « Oscilloscope » (suite)

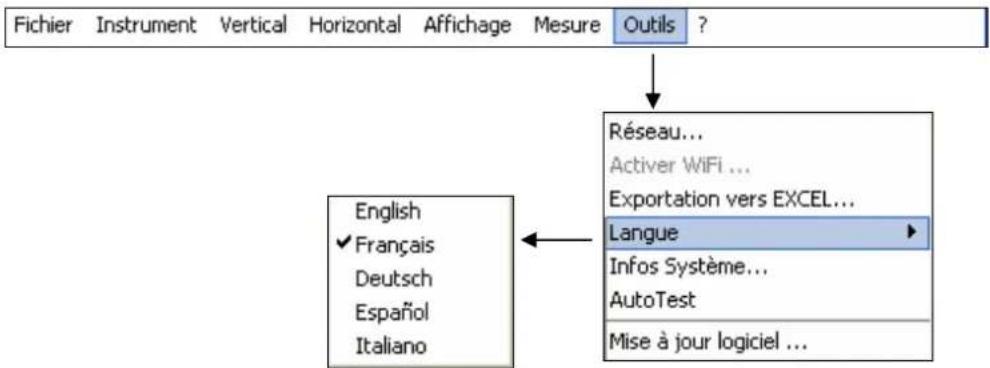

Le Menu « Outils » permet :

• de configurer le réseau
• d'activer la connexion WiFi
• d'exporter vers Excel
• de choisir la langue
• d'afficher les infos système
• de lancer une série de tests internes
• de mettre à jour le logiciel

Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? English ✓ Français Deutsch Español Italiano Réseau... Activer WiFi ... Exportation vers EXCEL... Langue Infos Système... AutoTest Mise à jour logiciel ...

Réseau ...

configure la liaison Ethernet de l'oscilloscope.

Configuration ETHERNET Adresse MAC 00-50-C2-9D-E7-05 Avancé >> Adresse IP 14 3 211 111 Masque réseau 255 0 0 0 Passerelle 0 0 0 0 Adresse IP du PC : 14.3.212.1 Ok Annuler

Adresse MAC

Elle est unique et n'est pas modifiable par l'utilisateur. Elle identifie l'appareil sur le réseau.

Adresse IP L'utilisateur peut conserver l'adresse IP par défaut ou en saisir une nouvelle au clavier.

Masque réseau Saisie du masque réseau

Passerelle Programmation de l'adresse IP de la passerelle (si une passerelle est utilisée)

Validation des nouveaux paramètres de configuration.

Sortie sans validation.

Instrument « Oscilloscope » (suite)

Programmation de la connexion WiFi

Seules les versions MTX 105xXW disposent de l'option de communication sans fil WiFi.

Cette fonctionnalité WiFi est compatible avec les standards de communication sans fil IEEE 802.11b et g, et en terme de sécurité à la norme 802.11i Encryption.

Le MTX 105xXW peut être utilisé dans l'une des deux topologies de réseau décrites dans cette norme:

• la topologie infrastructure, dans laquelle les clients sans fils sont connectés à un point d'accès qui permet d'interconnecter ce réseau sans fil à un réseau câblé.
• la topologie Ad Hoc, dans laquelle les clients sont connectés les uns aux autres sans aucun point d'accès. Ce mode permet, par exemple, de connecter un ou plusieurs oscilloscopes directement à un PC.

La protection de votre réseau sans fil par un mécanisme de chiffrement des données et d'authentication étant vivement conseillée, les MTX 105xXW gère les modes de sécurité WEP (64 et 128bits), WPA et WPA2. Les deux derniers sont à privilégier en terme de sécurité.

Cependant, en mode Ad Hoc, seule la sécurisation WEP est supportée.

Le MTX 105xBW fonctionne en mode itinérance (ou roaming). Il est donc capable dans un réseau adapté, (comportant plusieurs points d'accès ayant le même nom de réseau (SSID) et les mêmes caractéristiques de sécurité), de basculer automatiquement sur le point d'accès ayant la puissance d'émission la plus grande.

La modification des paramètres WiFi ne peut se faire, si l'appareil communique déjà par ce moyen. Il est donc impératif de revenir à une connexion filaire (USB ou Ethernet).

Si l'oscilloscope est présentement piloté en WiFi, la déconnexion se fait par le menu 'Outils':

MTX1054BW MTX1054W - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Meas : CH1 Vertical Sonde 1.00 CH2 CH3 Volt/div 5.00mV 1.00 1.00 Couplage DC DC DC Position -15.45 mV -10.68 mV -3.09 V 11.82 mV Autoset Réseau... Désactiver WiFi ... Exportation vers EXCEL... Langue Infos Système... AutoTest Mise à jour logiciel ... WiFi Le WiFi est actuellement activé. Pour accéder aux paramètres, vous devez le désactiver et démarrer en USB ou Ethernet. Voulez-vous désactiver le WiFi (brancher à nouveau un câble) ? Oui Non

Pour poursuivre, branchez l'un des câbles de communication sur votre oscilloscope et cliquez sur pour lancer une nouvelle connexion.

Instrument « Oscilloscope » (suite)

Programmation de la connexion WiFi (suite)

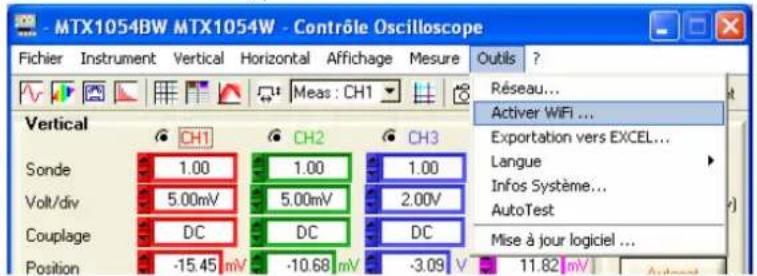

La programmation se fait depuis le menu ‘Outils → Activer WiFi ...’ de la fenêtre ‘Contrôle Oscilloscope’ (ce menu est grisé sur les instruments non équipés de la fonction WiFi).

MTX1054BW MTX1054W - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Réséau... Activer WiFi ... Exportation vers EXCE Langue Infos Système... AutoTest Mise à jour logiciel ... Vertical CH1 CH2 CH3 Sonde 1.00 1.00 1.00 Volt/div 5.00mV 5.00mV 2.00V Couplage DC DC DC Position -15.45 mV -10.68 mV -3.09 V 11.82 mV PATIENTEZ ! Lecture de la configuration WiFi. Adresse Ethernet courante de l'instrument WiFi Configuration réseau WiFi Network Name (SSID) metric Test Network Type: Infrastructure Ad Hoc IP address: 14.3.211.11 Défaut ... Sécurité réseau WiFi Security: WEP Authentication: OPEN Encryption: WEP64 ASCII Key: •••••• Key Index 1 Hex Key: ••••••••• Phrase: Programmer Activer Quitter

Pour la programmation des paramètres WiFi, référez-vous à la documentation de votre point d'accès sans fil et reproduisez sa programmation à l'identique sur le MTX 105xBW.

Le mot de passe ne peut être relu ; il n'est reprogrammé que si les champs 'ASCII Key', 'Hex Key' ou 'Phrase' sont modifiés.

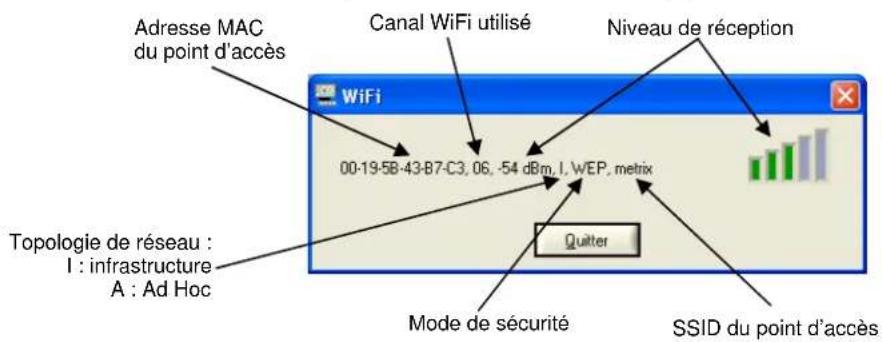

permet de tester le niveau de réception du point d'accès, dont le SSID est saisi dans le champ 'Network Name'. Il fait apparaître la fenêtre :

Adresse MAC du point d'accès Canal WiFi utilisé Niveau de réception 00-19-5B-43-B7-C3, 06, -54 dBm, I, WEP, metrix Quitter Mode de sécurité SSID du point d'accès Topologie de réseau : I : infrastructure A : Ad Hoc

Instrument « Oscilloscope » (suite)

Défaut ...

Affichage des « paramètres usine » en vue d'une reprogrammation complète de l'oscilloscope. La configuration par défaut est une connexion Ad Hoc non sécurisée avec le SSID MTX 105xB.

Programmer

Cette touche n'est accessible que si l'un des paramètres WiFi est modifié ; elle envoie les valeurs saisies sur l'oscilloscope pour y être mémorisées. Ne sont programmés que les champs modifiés.

Activer

Lancement d'une nouvelle connexion en WiFi avec les paramètres actuellement programmés (dernières valeurs mémorisées par l'appui sur Programmer).

Si certains paramètres sont modifiés mais non programmés, le message suivant apparaît :

ATTENTION ! Les paramètres WiFi ont été modifiés. Voulez-vous les programmer avant d'activer WiFi ? Oui Non Annuler Active la connexion après avoir envoyé les paramètres à l'oscilloscope. Active la connexion sans tenir compte des modifications apportées aux paramètres WiFi. Retourne à l'écran précédent sans action.

Quitter

ferme la fenêtre.

Démarrer une connexion en WiFi

La connexion WiFi démarre de plusieurs façons :

A la mise sous tension :

• si l'appareil fonctionnait en WiFi lors de sa mise hors tension, l'oscilloscope redémarre en cherchant à établir la connexion WiFi précédente.
• sinon, si aucun câble de communication (USB ou Ethernet) n'est relié à l'instrument, une recherche de connexion WiFi avec les paramètres courants est initiée.

En fonctionnement filaire (USB ou Ethernet) :

- si aucune connexion WiFi n'est déjà opérationnelle, depuis le menu 'Outils → Activer WiFi...' de la fenêtre 'Contrôle Oscilloscope'.

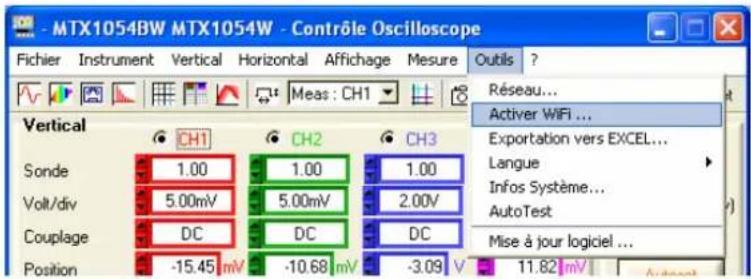

MTX1054BW MTX1054W - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? V Meas : CH1 Vertical Sonde 1.00 CH2 CH3 Volt/div 5.00mV 5.00mV 2.00V Couplage DC DC DC Position -15.45 mV -10.68 mV -3.09 V 11.82 mV Réseau... Activer WiFi ... Exportation vers EXCEL... Langue Infos Système... AutoTest Mise à jour logiciel ...

Puis dans la fenêtre 'WiFi' (voir ci-dessus), cliquez sur le bouton. Activer Une nouvelle session s'ouvre automatiquement en WiFi, si la connexion s'est établie correctement.

- si une connexion WiFi est déjà établie (le menu 'Outil → Désactiver WiFi...' s'affiche), en fermant l'application et en ouvrant une nouvelle connexion depuis la fenêtre 'Démarrage d'un Oscilloscope'.

Instrument « Oscilloscope » (suite)

Démarrer une connexion en WiFi (suite)

La recherche de réseau WiFi est visible sur la face avant de l'instrument, au moyen de la LED « READY » qui va clignoter par salves très rapides de 40 clignotements.

Au maximum, 10 salves peuvent être observées ; si la LED « READY » s'allume de façon permanente avant ces 10 salves, la connexion est établie, sinon la recherche a échoué et la connexion filaire Ethernet est activée.

En cas de succès, la LED « WiFi » de la fenêtre 'Démarrage d'un oscilloscope' est allumée en rouge :

Ethernet USB WiFi Supprimer Ouvrir... Nouveau... Annuler

En face arrière de l'instrument, les LEDs verte et jaune du connecteur réseau RJ45 sont allumées :

Sélectionnez 'Ethernet WiFi' et cliquez sur pour démarrer l'instrument en WiFi.

- MTX1054BW MTX1054W - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Meas: CH1 Vertical CH1 CH2 CH3 CH4 Horizontal T/Hz

Communication WiFi en cours ...

Instrument « Oscilloscope » (suite)

Retour à une communication filaire USB Il est possible de deux façons : Branchez le câble USB entre l'appareil et le PC, puis : - pour conserver la connexion WiFi :

MTX1054BW MTX1054W - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Vertical CH1 CH2 CH3 CH4 Horizontal ATTENTION ! Quelle action choisissez-vous ? Quitter Annuer Nouvelle connexion

Sélectionnez l'USB et ouvrez la nouvelle connexion.

Démarrage d'un oscilloscope Nom MTX1054W Numéro de série APPAREIL1 Adresse IP 14 3 215 210 Adresse MAC 00-50-C2-9D-E7-04 Oscilloscope existant MTX1054B MTX1054W Ethernet WiFi USB Supprimer Ouvrir... Nouveau Quitter

- pour abandonner la connexion WiFi :

MTX1054BW MTX1054W - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Meas : CH1 Vertical Sonde 1.00 CH2 CH3 Volt/div 5.00mV 5.00mV 2.00V Couplage DC DC DC Position -15.45 mV -10.68 mV -3.09 V 11.82 mV Autoset Réseau... Désactiver WiFi ... Exportation vers EXCEL... Langue Infos Système... AutoTest Mise à jour logiciel ... WiFi Le WiFi est actuellement activé. Pour accéder aux paramètres, vous devez le désactiver et démarrer en USB ou Ethernet. Voulez-vous désactiver le WiFi (brancher à nouveau un câble) ? Oui Non

Instrument « Oscilloscope » (suite)

Retour à une communication filaire USB (suite)

Démarrage d'un oscilloscope Nom MTX1054B Numéro de série APPAREIL2 Adresse IP 14 3 211 111 Adresse MAC 00-50-C2-9D-E7-05 Oscilloscope existant MTX1054B MTX1054W Ethernet WiFi USB Supprimer Ouvrir... Nouveau Quitter

Sélectionnez USB et ouvrez la nouvelle connexion.

Retour à une communication filaire Ethernet

Branchez le câble Ethernet, puis :

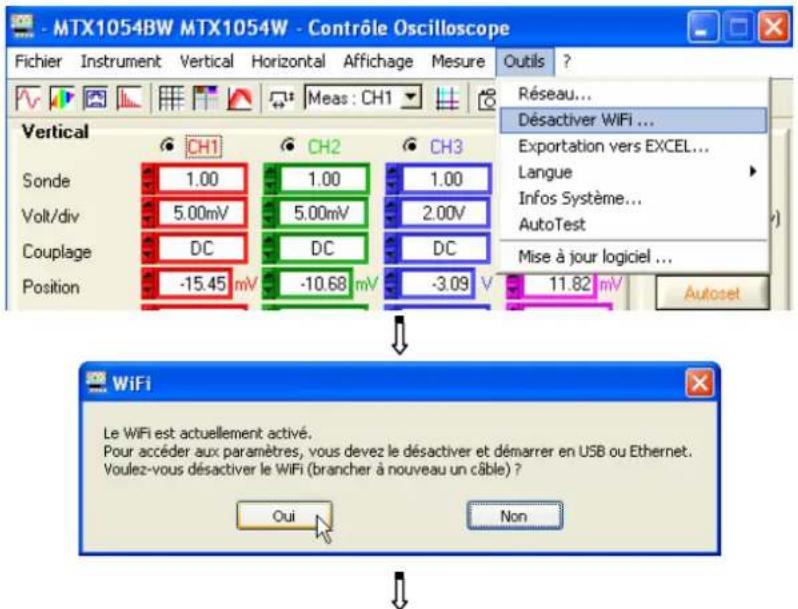

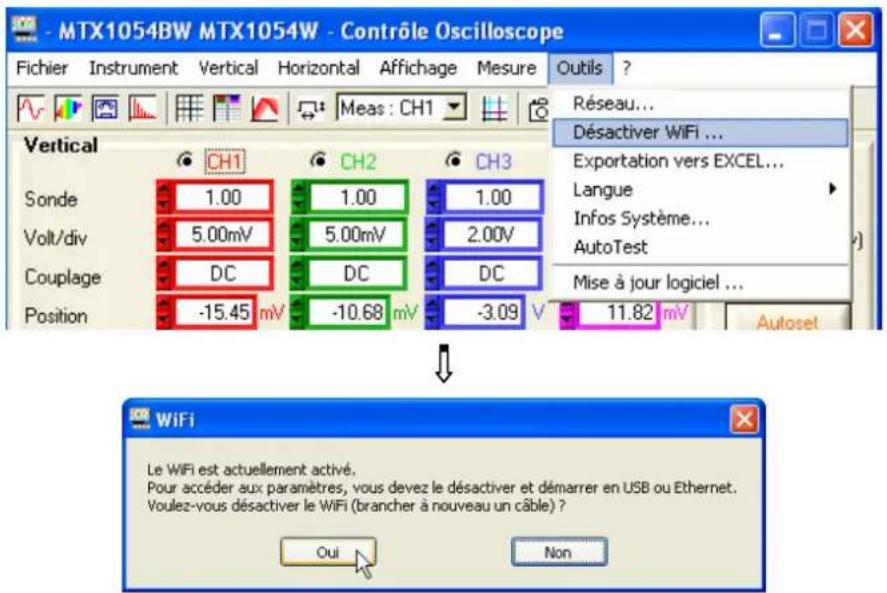

MTX1054BW MTX1054W - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Réséau... Activer WiFi ... Exportation vers EXCEL... Langue Infos Système... AutoTest Mise à jour logiciel ... Vertical Sonde 1.00 1.00 1.00 Volt/div 5.00mV 5.00mV 2.00V Couplage DC DC DC Position -15.45 mV -10.68 mV -3.09 V 11.82 mV

Le WiFi est actuellement activé. Pour accéder aux paramètres, vous devez le désactiver et démarrer en USB ou Ethernet. Voulez-vous désactiver le WiFi (brancher à nouveau un câble) ? Oui Non

Démarrage d'un oscilloscope Nom MTX1054B Numéro de série APPAREIL2 Adresse IP 14 3 211 111 Adresse MAC 00-50-C2-9D-E7-05 Oscilloscope existant MTX1054B MTX1054W Ethernet WiFi USB Supprimer Ouvrir... Nouveau Quitter

Sélectionnez Ethernet et ouvrez la nouvelle connexion.

Instrument « Oscilloscope » (suite)

Notre conseil

Si la connexion WiFi n'est pas fonctionnelle dans la fenêtre 'Démarrage d'un oscilloscope' :

• Assurez-vous que les paramètres de connexion WiFi de votre oscilloscope sont identiques à ceux programmés sur votre point d'accès sans fil.
• Utilisez la touche de la fenêtre de programmation WiFi, pour évaluer le niveau de réception et, au besoin, rapprochez votre oscilloscope MTX 105xBW de votre point d'accès, pour vous assurer qu'il ne s'agit pas d'un problème de portée.
• Assurez vous (notamment lors d'une commutation Ad Hoc / Infrastructure) que l'adresse IP de l'oscilloscope est compatible avec celle de l'équipement en vis-à-vis.
• Pour une utilisation en topologie Ad Hoc (PC + MTX 105xBW), il est impératif d'établir en premier lieu la connexion Ad Hoc sur votre PC avant de lancer une recherche de réseau sur l'oscilloscope (mise sous tension de l'oscilloscope).

Instrument « Oscilloscope » (suite)

Exportation vers EXCEL ...

• soit en cliquant sur l'icône de la barre d'outils
• soit par le menu « Outils → Exportation vers EXCEL ».

Le message suivant apparaît :

PATIENTEZ ! Chargement des échantillons ...

Il indique le transfert des 50 000 échantillons correspondant à chaque trace active à l'instant du clic.

Une fois le transfert terminé, les fenêtres de « Capture Trace » et « d'Exportation » vers Excel s'affichent.

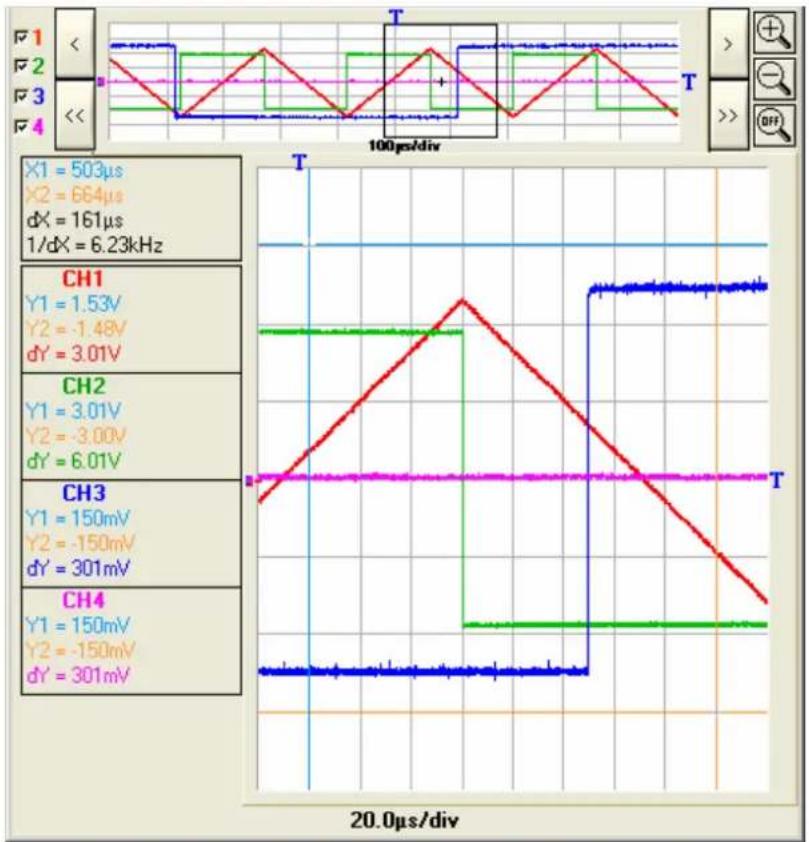

Traces capturées à l'instant du clic

La zone mémoire à exporter correspond à celle visualisée dans le cadre noir de la première trace, qui est elle-même représentée sur le graphe inférieur. Elle peut être délimitée en utilisant le Zoom horizontal et en déplaçant le cadre avec la souris ou les touches ci-contre.

Le temps nécessaire à l'exportation vers EXCEL dépend du nombre d'échantillons à exporter.

Instrument « Oscilloscope » (suite)

Fenêtre d'activation de l'exportation

Répertoire de travail C:\ Parcourir... Feuille EXCEL (*.XLS) scopebox001.xls Message Patientez ... pour arreter 0 % Lancer Excel Exporter Annuler

• Nommez la feuille EXCEL (nom par défaut : scopebox001.xls).
• Choisissez le Répertoire de travail en cliquant sur « Parcourir ».
  • Cliquez sur « Done ».

Directory History: C:\ecxel Rechercher dans : ocell Histoire Bureau Poste de travail Favois réseau scopebox001.xls scopebox002.xls scopebox003.xls scopebox004.xls Nom de fichier : *.* Annuler Done

- Lancez Excel en cliquant sur le bouton correspondant.

MTX1054B - Exportation vers EXCEL... Répertoire de travail c:\ecxel Parcourir... Feuille EXCEL (*.XLS) scopebox005.xls Message EXCEL Prêt! Patientez ... pour arreter 0 % Lancer Excel Exporter Annuler

Instrument Oscilloscope (suite)

Exporter

• Lancez l'exportation en cliquant sur « Exporter ».

A	B	C	D	E	F	G	H	I	J
1	1(s)	CH1 V	CH2 V	CH3 V	CH4 V
2
3	0,0004	-0,914772727	-1,84375	-0.126	0.00076126
4	0,00040002	-0,922565227	-1.675	-0.1234375	0.00076126
5	0,00040004	-0,914772727	-1,868375	-0.1234375	0.0015625
6	0,00040005	-0,922565227	-1,84375	-0.12366625	0.00234375
7	0,00040008	-0,914772727	-1,868375	-0.12421675	0.0015625
8	0,0004001	-0,930397727	-1,868375	-0.1234375	0.00234375
9	0,00040012	-0,93696227	-1,84375	-0.12421675	0.00078125
10	0,00040014	-0,922565227	-1.675	-0.12421675	0.00078125
11	0,00040018	-0,933987727	-1.675	-0.1234375	0.0016625
12	0,00040019	-0,922565227	-1,868375	-0.12421675	0.0015625
13	0,0004002	-0,933987727	-1,868375	-0.12421675	0.0015625
14	0,00040022	-0,914772727	-1.675	-0.126	0.0015625
15	0,00040024	-0,93696227	-1.675	-0.12421675	0.00234375
16	0,00040025	-0,923565227	-1,868375	-0.12421675	0.0015625
17	0,00040028	-0,933987727	-1,868375	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + .

Lorsque l'opération est terminée, le message « Feuille prête » s'affiche dans la case Message.

Répertoire de travail c:\ecxe Parcourir... Feuille EXCEL (*.XLS) [e-mail] Message EXCEL Prêt! Feuille prête. Patientez ... pour arreter Lancer Excel Exporter Annuler

Instrument Oscilloscope (suite)

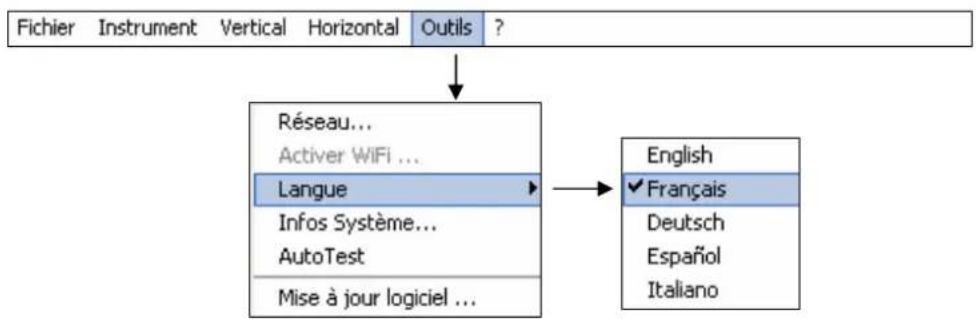

Langue	Sélection de la langue :EnglishFrançaisDeutschEspañolItaliano
Infos Système...	Affichage des informations sur la vie de l’appareil depuis sa mise en service :le nombre de mises sous-tensionle nombre d’heures d’utilisationL’heure de l’instrument est réglée automatiquement sur celle du PC à l’ouverture d’une session de travail.A sa fermeture, l’appareil passe en mode faible consommation, s’il n’est pas en mode enregistreur.Il repasse automatiquement en consommation normale, à l’ouverture d’une nouvelle session de travail.
Autotest	Cette fonction lance une série de tests internes dans l’oscilloscope.Cette opération dure quelques secondes ; si un problème est détecté, un code d’erreur est retourné.
Messages d’erreur
MTX1054 →MTX1054 →	Autotest : Erreur n°0001 : problème Microprocesseur ou FLASHAutotest : Erreur n°0002 : problème RAMAutotest : Erreur n°0004 : problème FPGAAutotest : Erreur n°0008 : problème SSRAMAutotest : Erreur n°0010 : problème SCALING 1Autotest : Erreur n°0020 : problème SCALING 2Autotest : Erreur n°0040 : problème SCALING 3Autotest : Erreur n°0080 : problème SCALING 4Autotest : Erreur n°0100 : problème acquisition voi e 1Autotest : Erreur n°0200 : problème acquisition voi e 2Autotest : Erreur n°0400 : problème acquisition voi e 3Autotest : Erreur n°0800 : problème acquisition voi e 4Autotest : Erreur n°1000 : problème EthernetAutotest : Erreur n°2000 : problème VernierSi l’un de ces codes (ou l’addition de plusieurs codes) est présent lors du démarrage de l’appareil → un défaut a été détecté.Dans ce cas, prenez contact avec l’agence Manumesure la plus proche (voir §. Maintenance p. 6).

Instrument Oscilloscope (suite)

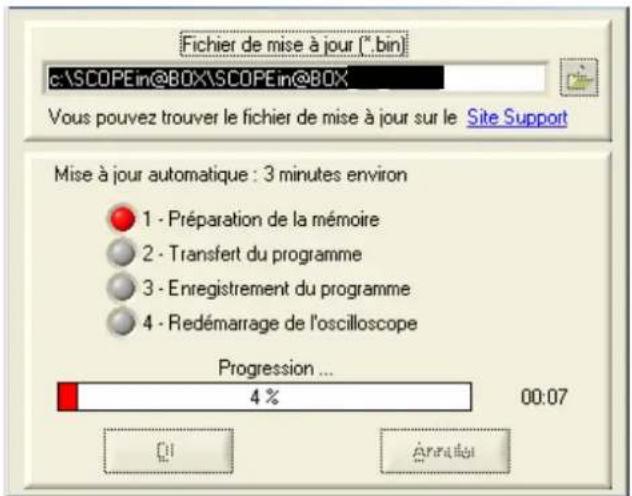

Mise à jour logiciel...

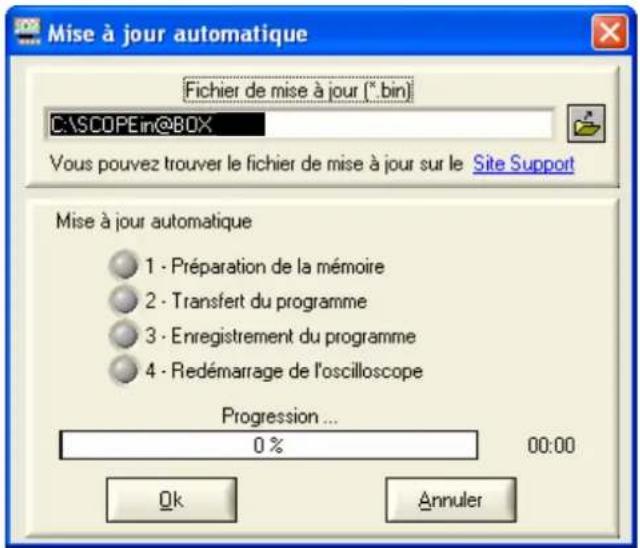

Mise à jour automatique Fichier de mise à jour (*.bin) C:\SCOPEin@BOX Vous pouvez trouver le fichier de mise à jour sur le Site Support Mise à jour automatique 1 - Préparation de la mémoire 2 - Transfert du programme 3 - Enregistrement du programme 4 - Redémarrage de l'oscilloscope Progression ... 0 % 00:00 Ok Annuler

4 étapes

• Sélectionnez la nouvelle version de logiciel embarqué à charger.
  • Cliquez sur la touche ci-contre.

Une LED rouge et un bargraph indiquent l'avancement de la mise à jour.

Lorsque la mise à jour est terminée l'appareil redémarre avec le nouveau logiciel embarqué.

Fichier de mise à jour (* bin) c:\SCOPEin@BOX\SCOPEin@BOX Vous pouvez trouver le fichier de mise à jour sur le Site Support Mise à jour automatique : 3 minutes environ 1 - Préparation de la mémoire 2 - Transfert du programme 3 - Enregistrement du programme 4 - Redémarrage de l'oscilloscope Progression ... 4 % 00:07 C# Anoutel

Si un aléa survient pendant la mise à jour ( ): coupure secteur survenue à l'étape 3), le message suivant apparaît :

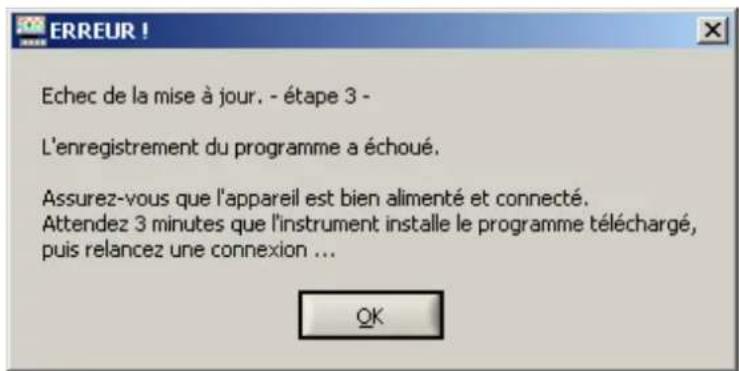

Echec de la mise à jour. - étape 3 - L'enregistrement du programme a échoué. Assurez-vous que l'appareil est bien alimenté et connecté. Attendez 3 minutes que l'instrument installe le programme téléchargé, puis relancez une connexion ... OK

1. Vérifiez la connexion de l'appareil.
2. Vérifiez la présence de l'alimentation secteur (la LED rouge en face arrière de l'appareil doit être allumée).
3. Attendez 3 minutes (installation du logiciel en mémoire).
4. Relancez le programme SCOPEin@BOX.

Instrument « Oscilloscope » (suite)

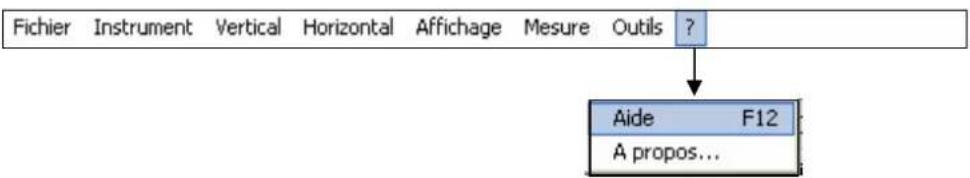

Le Menu « ? »

Aide

ouvre la notice de fonctionnement de l'oscilloscope virtuel.

L'utilisateur peut consulter la notice de fonctionnement tout en gardant l'oscilloscope en fonctionnement.

On peut aussi accéder à cette fonction en cliquant sur l'icône de la barre d'outils.

A propos ...

ouvre la fenêtre suivante avec :

Exemple

PC Software : SCOPEIn@BOX\ 20-08-2011 Copyright ©2011: Natural Instruments Corporation Copyright ©2011: Matrix - All Rights Reserved. SCOPEIn@BOX Ethernet Firmware: MTX1054CW_v2.03/7/A00.0003000000 www.metric.fr Technical Support support@chaurin@imoukir

• la version du logiciel PC
• la version du logiciel embarqué Firmware :
- nom de l'instrument
- version du logiciel embarqué
- configuration (Analyseur, Enregistreur ...)
- version du hardware

Cliquez dans la fenêtre pour la fermer.

Rappel

En se connectant sur le site www.chauvin-arnoux.com, l'utilisateur peut télécharger les mises à jour.

Par l'adresse de messagerie, un technicien « support produit » répondra aux éventuelles questions.

Instrument « Oscilloscope avec Persistance SPO »

La Sélection

Le mode « Smart Persistence Oscilloscope » (SPO) est activé à partir du menu « Instrument ».

Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Oscilloscope ✓ Persistance SPO Enregistreur Analyseur

La Présentation

La persistance « SPO » :

• fait apparaître les phénomènes instables, transitoires et les glitches
• fait apparaître les évolutions du signal dans le temps, les jitters, les modulations comme en oscilloscopie analogique
• fait persister les acquisitions, pendant une durée paramétrée, pour observer un cumul de traces.

L'intensité lumineuse ou la couleur affectée au point à l'écran va décroître, s'il n'est pas renouvelé lors d'une nouvelle acquisition.

L'acquisition se fait en 3 dimensions :

• le temps
• l'amplitude
• l'occurrence, qui est une nouvelle dimension.

Acquisition

Le traitement « SPO » optimise la détection des phénomènes transitoires :

sans « SPO » avec « SPO »
Les tâches acquisition et traitement sont en série.1 acquisition = 1 affichage N acquisitions = un affichage	Les tâches acquisition et traitement sont en parallèle.Le nombre d'acquisitions à la seconde peut être multiplié par 100. Le temps mort entre deux acquisitions est ainsi considérablement réduit.
Représentation à l'écran de 500 points sur 50 000 points acquis.	Représentation à l'écran de 50 000 points acquis en utilisant un système de compression adapté.
Affichage d'un segment pour relier les points entre eux.	Affichage d'un nuage de points non reliés entre eux. Pas d'interpolation.

Occurrence

La « SPO » apporte une dimension statistique à la répartition des échantillons.

La couleur ou l'intensité lumineuse mettent en évidence les irrégularités du signal. Elles permettent également de différencier les points rares des points fréquents.

Il est possible d'agir sur ce paramètre en réglant la durée de persistance.

Instrument « Oscilloscope avec Persistance SPO »

Exemples

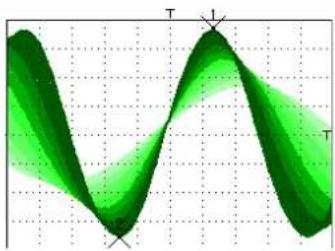

Représentation monochrome (une couleur par trace) :

• les points vert foncé sont renouvelés souvent,
• les points vert clair sont renouvelés moins souvent.

Représentation multicouleur :

• les points rouges sont renouvelés souvent,
• les points violets sont renouvelés moins souvent.

Ouvrez le menu « Instrument » et cliquez sur « Persistance SPO » (ou sur l'icône « SPO » de la barre d'outils).

Le panneau de « Contrôle Oscilloscope » et la fenêtre affichage « Trace Oscilloscope » apparaissent.

Panneau de contrôle « SPO »

MTX1054B MTX1054B - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Ethernet Vertical CH1 CH2 CH3 CH4 Sonde 1.00 1.00 1.00 1.00 Volt/div 500mV 500mV 50.0mV 50.0mV Couplage AC AC AC AC Position 0.00 mV 0.00 mV 0.00 mV 0.00 mV BWL Aucun Aucun Aucun Aucun Horizontal T/div 500μs H-pos Trigger (div) 5.00 Autoset SPO Déclenchement Mode Auto Décl Comptage Trig Source CH2 LEVEL 50% Niveau 0.00 mV Filtre: DC >>> RUN / STOP AUTOSET

Les barres d'outils et de menus déroulants sont identiques à celles du mode « Oscilloscope », les pavés de réglage également.

Un sigle « SPO » avertit l'utilisateur que l'oscilloscope fonctionne en mode persistance analogique.

Instrument « Oscilloscope avec Persistance SPO » (suite)

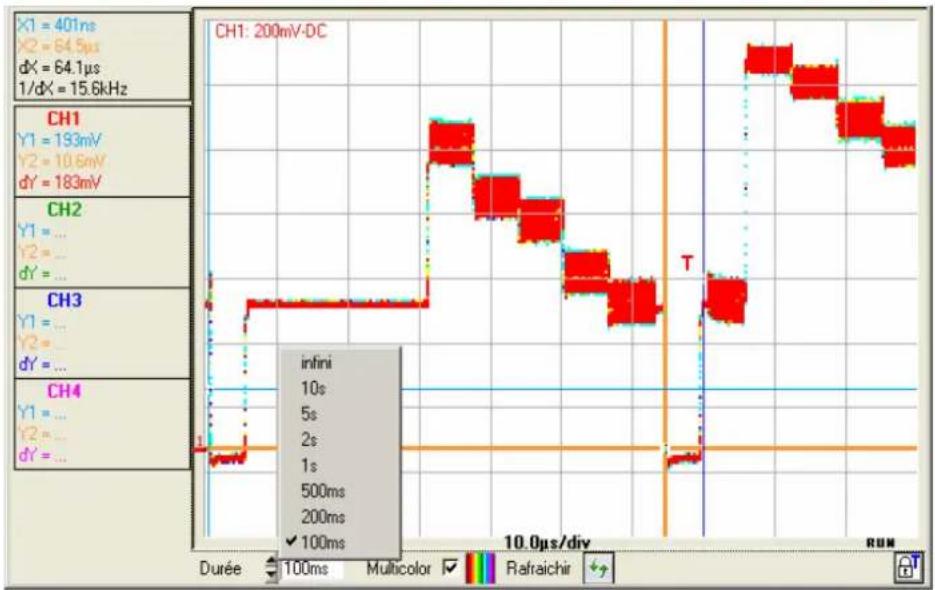

Fenêtre « Trace Oscilloscope »

Durée

Réglage de la durée de persistance des points :

• 100 ms
- 200 ms
- 500 ms
• 1 s
· 2s
· 5s
• 10 s
- infinie (tous les points acquis depuis le lancement de l'acquisition sont cumulés)

Multicolor

Réglage du type de représentation :

• « Multicolor » validé :
- aux points les plus fréquents, on attribue la couleur la plus vive : le rouge
- aux points les moins fréquents, la couleur la moins vive : le violet
- « Multicolor » dévalidé :
- aux points les plus fréquents, on attribue la couleur la plus intense
Exemple : pour la voie CH1, le rouge vif)
- aux points les moins fréquents, la couleur la plus claire
Exemple : pour la voie CH1, le rouge très clair)

Rafraîchissement de l'écran

Un clic sur cette touche provoque l'effacement des points affichés et réinitialise le système d'acquisition.

Instrument « Oscilloscope avec Persistance SPO »

Les menus

« Fichier »

Ce menu permet de sauvegarder/rappeler les traces dans des fichiers .PER et les configurations de l'appareil dans des fichiers .CFG.

« Vertical »

Le menu « Vertical » se réduit au choix de l'unité verticale. Il n'est pas possible de définir de fonctions mathématiques.

« Horizontal »

Le menu « Horizontal » se réduit à la sélection ou non du mode d'acquisition Min/Max.

« Affichage »

Le menu « Affichage » se réduit à l'activation ou non de l'affichage du graticule, ou l'affichage des unités, couplage et limitation de bande de chaque voie active sur la trace.

« Mesure »

Le menu « Mesure » se réduit aux mesures manuelles par curseurs libres et aux mesures manuelles de phase.

« Outils »

Ce menu est identique au mode oscilloscope, mais il n'y a pas d'exportation vers EXCEL possible.

« ? »

Ce menu est identique à celui du mode oscilloscope.

Instrument « Enregistreur »

La Présentation

L'enregistreur rend possible l'observation des phénomènes très lents qui ne sont pas visibles en mode « Oscilloscope ».

Il permet d'acquérir des signaux sur une durée d'un mois maximum.

De plus, ce mode sert à capturer des défauts suivant différents critères.

Ces défauts peuvent être stockés sous forme de fichiers sur l'ordinateur.

La Sélection

• Ouvrez le menu « Instrument » et cliquez sur « Enregistreur » ou
  • Cliquez sur l'icône Enregistreur de la barre d'outils

La Visualisation Description

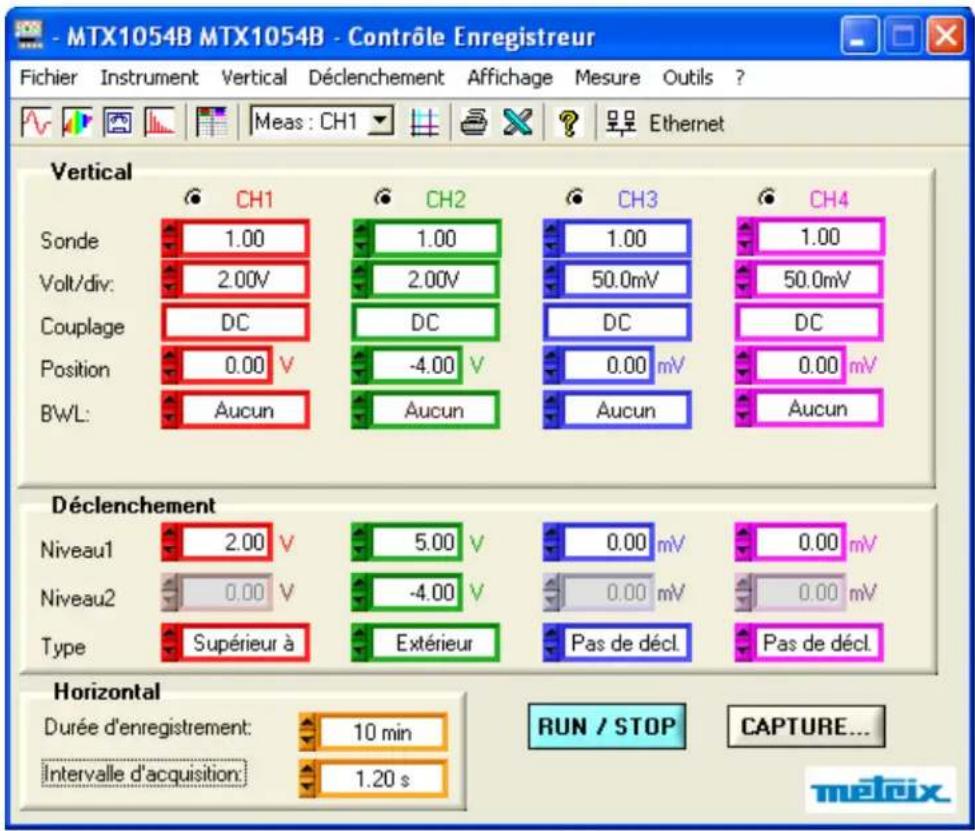

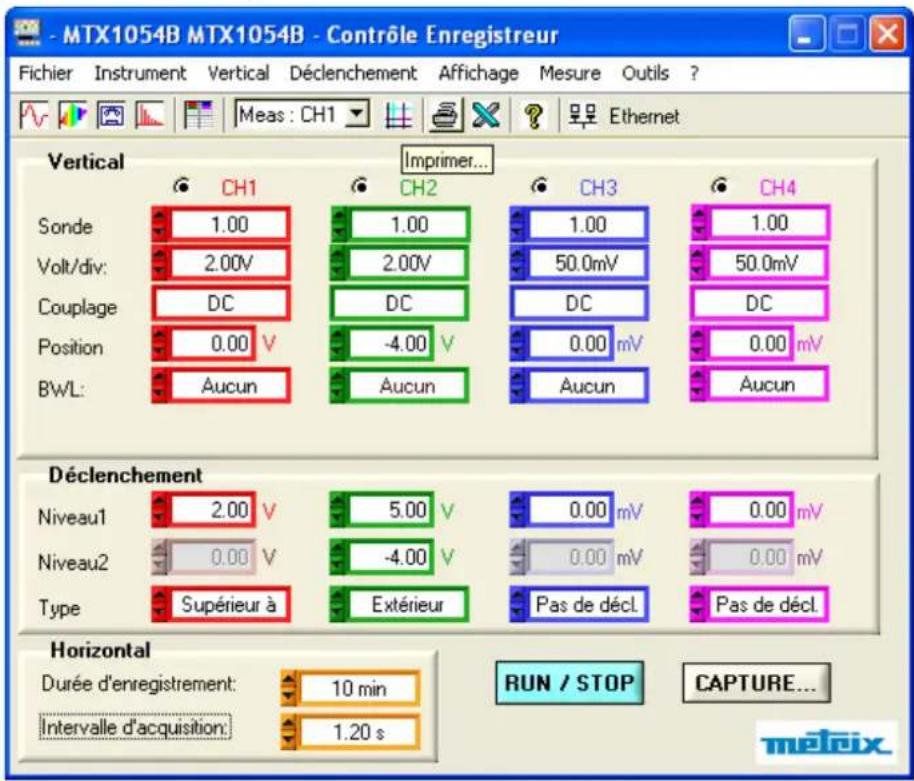

Panneau

« Contrôle

Enregistreur »

Toutes les fonctions de l'oscilloscope sont accessibles et paramétrables par :

a. les menus déroulants
b. la barre d'outils
c. les pavés de réglage
d. les boutons de commande

a.
b.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.
a.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

1

1

in

1

1

1

1

1

1

ntatio

+

+

+

+

+

Instrument « Enregistreur » (suite)

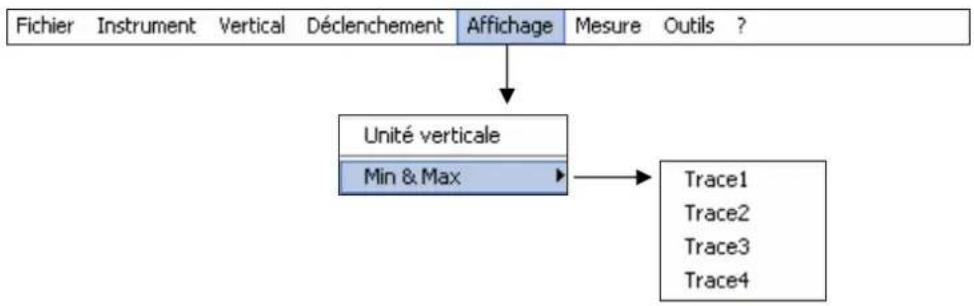

a. les menus déroulants

Fichier Instrument Vertical Horizontal Affichage Mesure Outils ?

Il n'y a pas de menu « Horizontal ».

b. la barre d'outils

Meas : CH1 Ethernet

La fonction des icônes présentes sur la barre d'outil est identique à celle de l'oscilloscope.

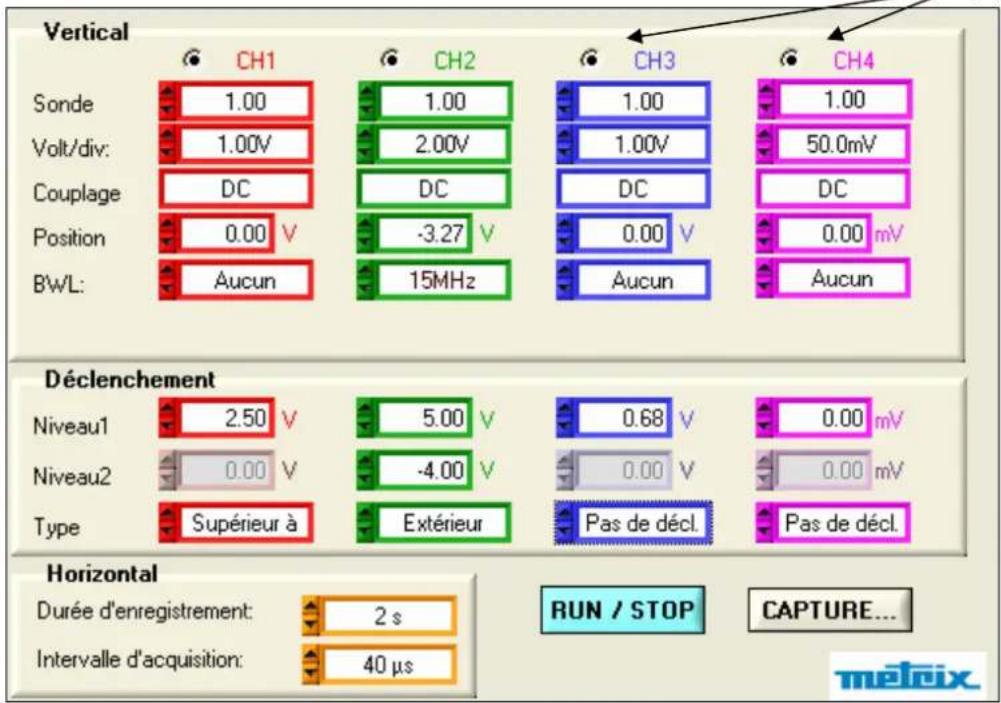

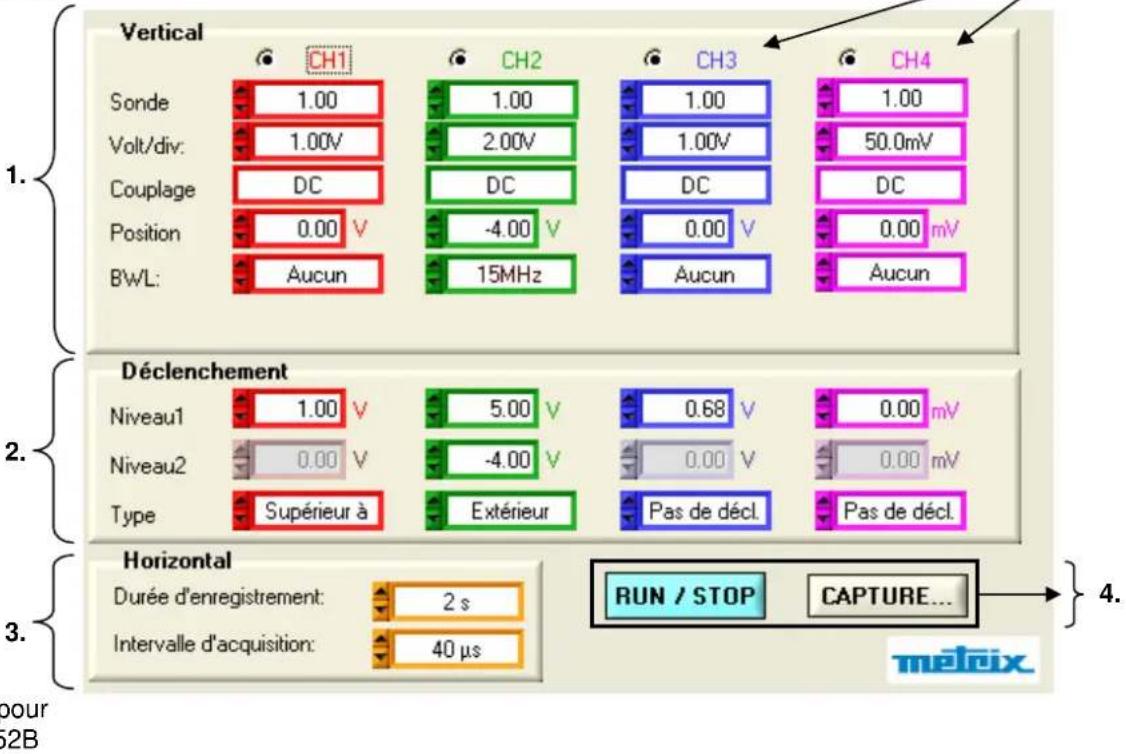

c. les pavés de réglage

1. Pavé « Vertical » : id. mode « Oscilloscope » ; le couplage DC est le seul autorisé pour chaque voie dû à la fréquence basse des signaux analysés dans ce mode.
2. Pavé « Déclenchement » : voir description page suivante.

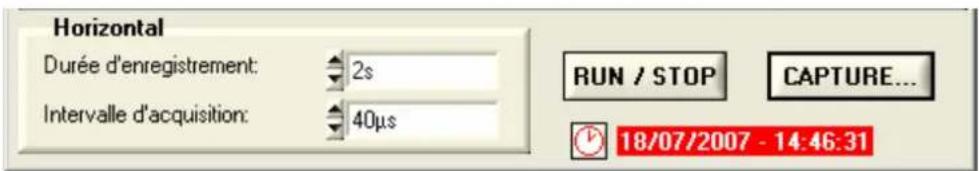

3. Pavé « Horizontal » : voir description p. xx.
4. Boutons de commande « RUN / STOP » et « CAPTURE » :

RUN : lance une acquisition.

STOP : arrête d'une acquisition.

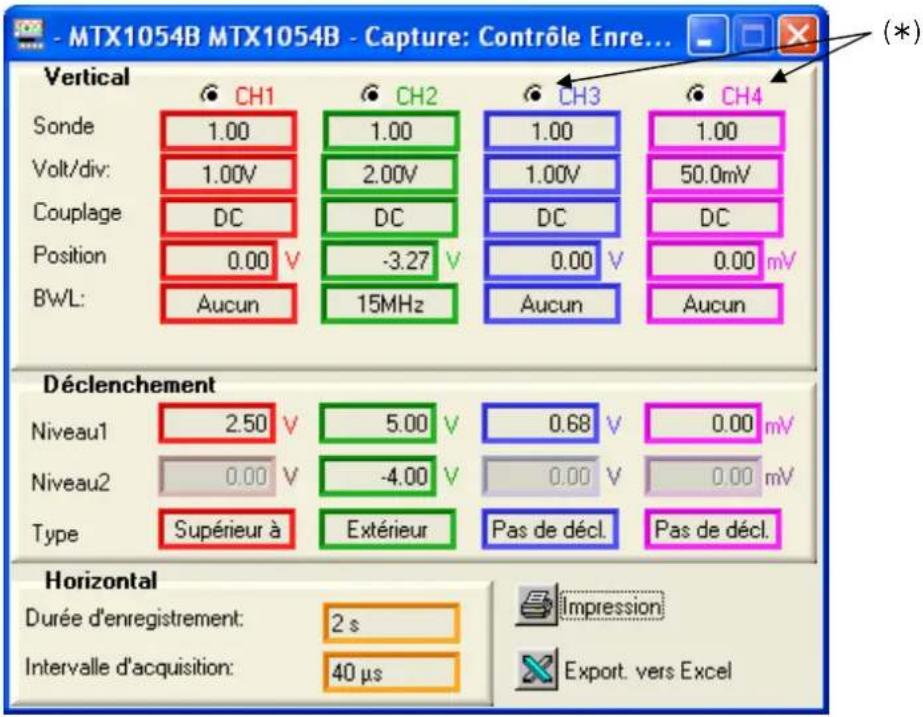

CAPTURE... rapatrie les 50 000 points d'un enregistrement sur le PC.

Instrument « Enregistreur » (suite)

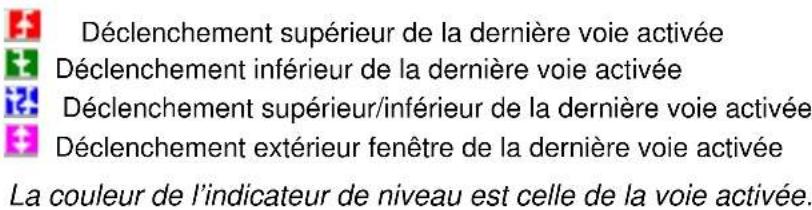

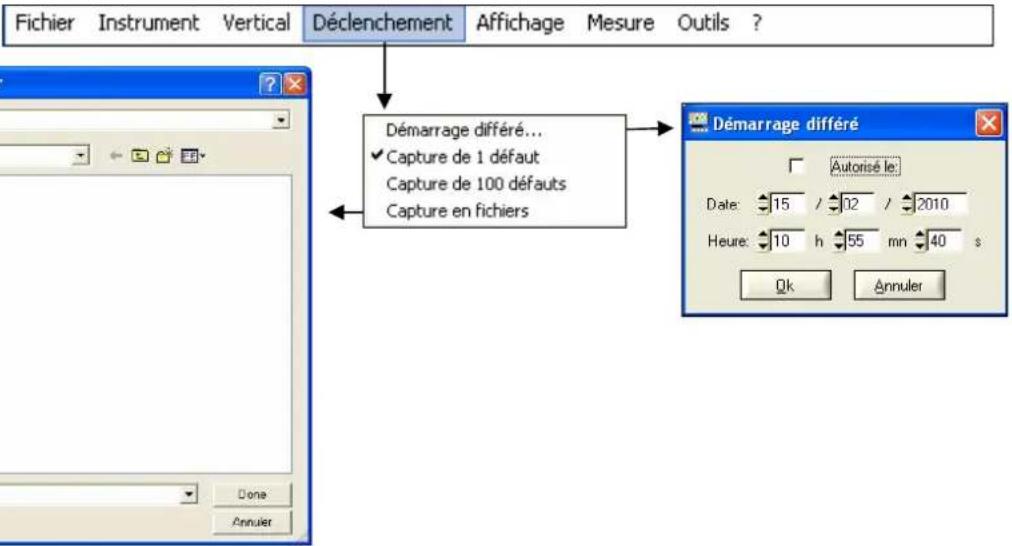

Pavé

« Déclenchement »

Déclenchement

Niveau1

Niveau2

Niveau 1 Réglage, avec la souris ou au clavier, du niveau du seuil principal de déclenchement.

Niveau 2 Réglage, avec la souris ou au clavier, du niveau du seuil auxiliaire de déclenchement. Ce réglage est actif seulement si le Type de déclenchement « Extérieur » est sélectionné (sinon la case Niveau2 apparaît en grisé).

Type Cette fenêtre indique le type de déclenchement de la voie. Le mode enregistreur permet de surveiller simultanément une condition pour chaque voie active.

✓ Pas de décl. Inférieur à Supérieur à Inf./Sup. Extérieur

« Pas de déclenchement » : si toutes les voies se trouvent dans ce mode, l'appareil observe indéfiniment (en continu) la trace. En cas de stop, seuls 50 000 points sont sauvegardés.

Pour chaque type de déclenchement, le Pretrig est surveillé.

• « Inférieur à » : il y a déclenchement lorsque le signal passe sous le seuil Niveau1.
• « Inférieur/supérieur à » : il y a déclenchement lorsque le signal passe au-dessus ou sous le seuil.
• « Supérieur à » : il y a déclenchement, lorsque le signal passe au-dessus du seuil.
• « Extérieur » : il y a déclenchement, lorsque le signal sort de la fenêtre délimitée par les deux seuils Niveau1 et Niveau2.

seuil déclenchement inférieur

déclenchement inférieur seuil déclenchement supérieur

seuil déclenchement supérieur

seuils Déclenchement : le signal sort de la fenêtre.

Un hystérésis d'une demi-division est appliqué pour éviter les déclenchements intempestifs.

Instrument Enregistreur (suite)

Exemple : 1^er cas

• La voie 1 est réglée avec un déclenchement « supérieur à » un « Niveau1 » = 1.00 V.
• La voie 2 est réglée avec un type de déclenchement « extérieur » à la fenêtre définie par un Niveau1 = 5.00V et un Niveau2 = -4.00V.
• Les voies 3 et 4 n'attendent aucun déclenchement.

MTX1054B MTX1054B - Contrôle Enregistreur Fichier Instrument Vertical Déclenchement Affichage Mesure Outils ? Meas: CH1 Ethernet (*) Vertical CH1 CH2 CH3 CH4 Sonde 1.00 1.00 1.00 1.00 Volt/div: 1.00V 2.00V 1.00V 50.0mV Couplage DC DC DC DC Position 0.00 V -4.00 V 0.00 V 0.00 mV BWL: Aucun 15MHz Aucun Aucun Déclenchement Niveau1 1.00 V 5.00 V 0.68 V 0.00 mV Niveau2 0.00 V -4.00 V 0.00 V 0.00 mV Type Supérieur à Extérieur Pas de décl. Pas de décl. Horizontal Durée d'enregistrement: 2 s RUN / STOP CAPTURE... Intervalle d'acquisition: 40 µs

(*) MATHx pour le MTX 1052B

Dans ce cas, le déclenchement a eu lieu sur la voie CH1 lorsque le signal a dépassé le niveau 1.00V.

Il n'y a pas eu de déclenchement sur CH2 car l'amplitude du signal est dans la fenêtre définie par le Niveau1 = 5.00V et le Niveau2 = -4.00V et la condition de déclenchement programmée est : « Extérieur » à la fenêtre spécifiée.

Instrument Enregistreur (suite)

Exemple : 2^ème cas

• La voie 1 est réglée avec un déclenchement « supérieur à » un « Niveau1 » = 2.5V.
• La voie 2 est réglée avec un type de déclenchement « extérieur » à la fenêtre.

(*)

(*) MATHx pour le MTX 1052

Dans ce cas, le déclenchement a lieu sur la voie CH2, car la condition sur la voie CH1 n'est pas remplie.

Le déclenchement se produit sur le front montant de CH2, lorsque le signal sur la voie CH2 dépasse 1.00V et sort de la fenêtre spécifiée par « Niveau1 = 1.00V et Niveau2 = -4.00V ».

Instrument « Enregistreur » (suite)

Pavé « Horizontal »

Dans ce pavé, il est possible de régler la :

Durée d'enregistrement

Plage de variation 2 s à 31 jours : il s'agit du temps écoulé entre le 1^er point du défaut et le dernier (Rappel : le trigger arrive 2 divisions d'écran après le 1^er échantillon visualisé, dans le cas de la visualisation d'un seul défaut).

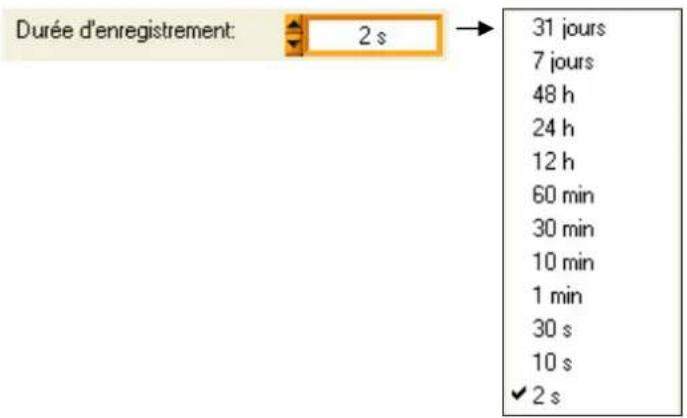

Durée d'enregistrement: 2 s 31 jours 7 jours 48 h 24 h 12 h 60 min 30 min 10 min 1 min 30 s 10 s ✓ 2 s

Intervalle d'acquisition

Il s'agit du temps qui sépare 2 points de l'acquisition.

Plage de variation : 40μs à 53,57s en « Capture 1 défaut » Plage de variation : 4ms à 1h29mn16s en « Capture 100 défauts ».

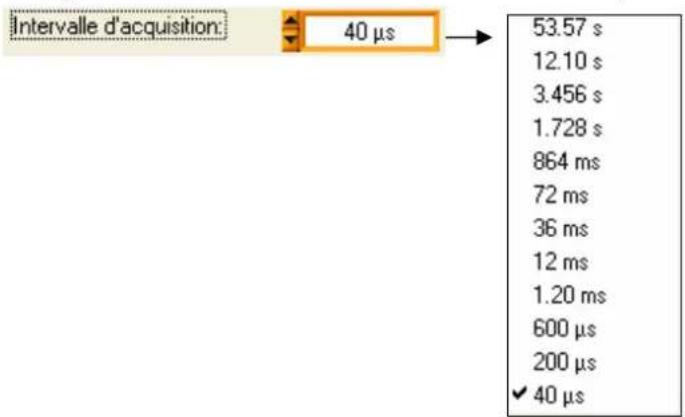

Intervalle d'acquisition: 40 µs → 53.57 s 12.10 s 3.456 s 1.728 s 864 ms 72 ms 36 ms 12 ms 1.20 ms 600 µs 200 µs ✓ 40 µs

Ces deux valeurs sont corrélées. Lorsque l'utilisateur en modifie une, l'autre est recalculée automatiquement.

Pour pouvoir régler ces valeurs, il faut agir avec la souris sur l'un des deux ascenseurs.

Un clic dans les boîtes fait apparaître les valeurs disponibles et la valeur à appliquer peut ainsi être sélectionnée par simple clic.

Instrument « Enregistreur » (suite)

Panneau

« Trace

Enregistreur »

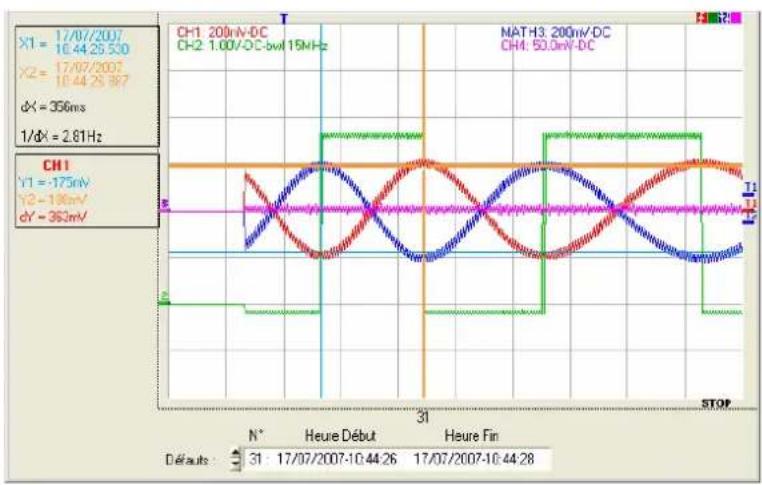

Pavé d'affichage des mesures par curseurs manuels X1, X2, Y1, Y2

Cet affichage n'est possible que si les mesures manuelles (dt /dv) sont activées (voir menu Mesures).

Pavé d'affichage des traces

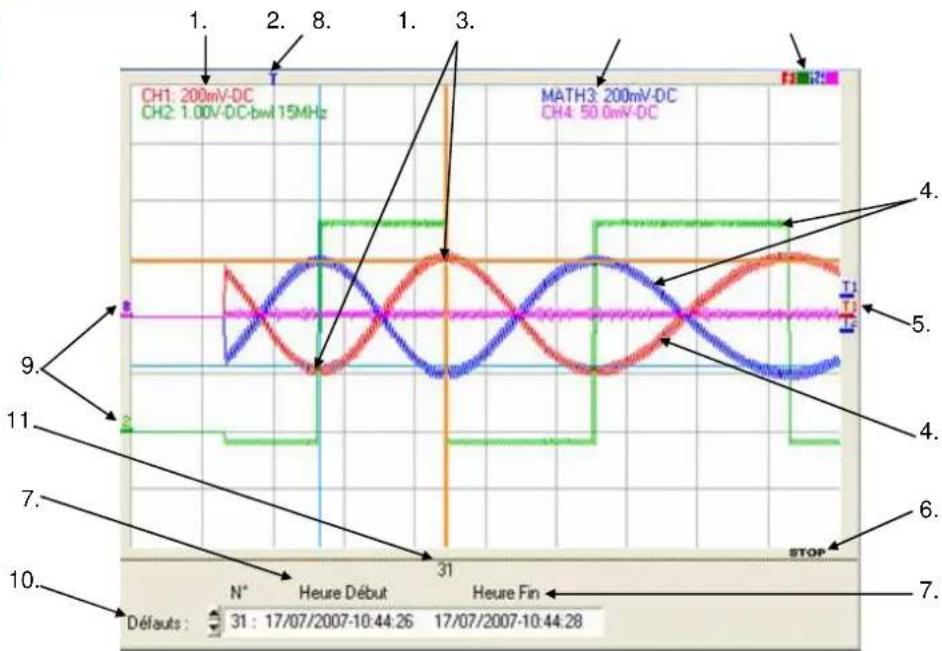

Capture 1 défaut

CH1: 200mV-DC CH2: 1.00V-DC-bwI 15MHz MATH3: 200mV-DC CH4: 50.0mV-DC STOP N° Heure Début Heure Fin 31 : 17/07/2007-10:44:26 17/07/2007-10:44:28 DÉFauts :

1. Affichage de la sensibilité, couplage, limite de bande des voies activées
2. Position du Trigger T
3. Types de déclenchement sélectionnés sur les voies
4. Traces
5. Niveaux de déclenchement associés aux voies
6. Etat courant de l'acquisition
7. Date/heure de début/fin d'enregistrement
8. Curseurs manuels
9. Position « 0 V » des voies
10. Sélection du défaut à afficher
11. Affichage du numéro du défaut

Instrument « Enregistreur » (suite)

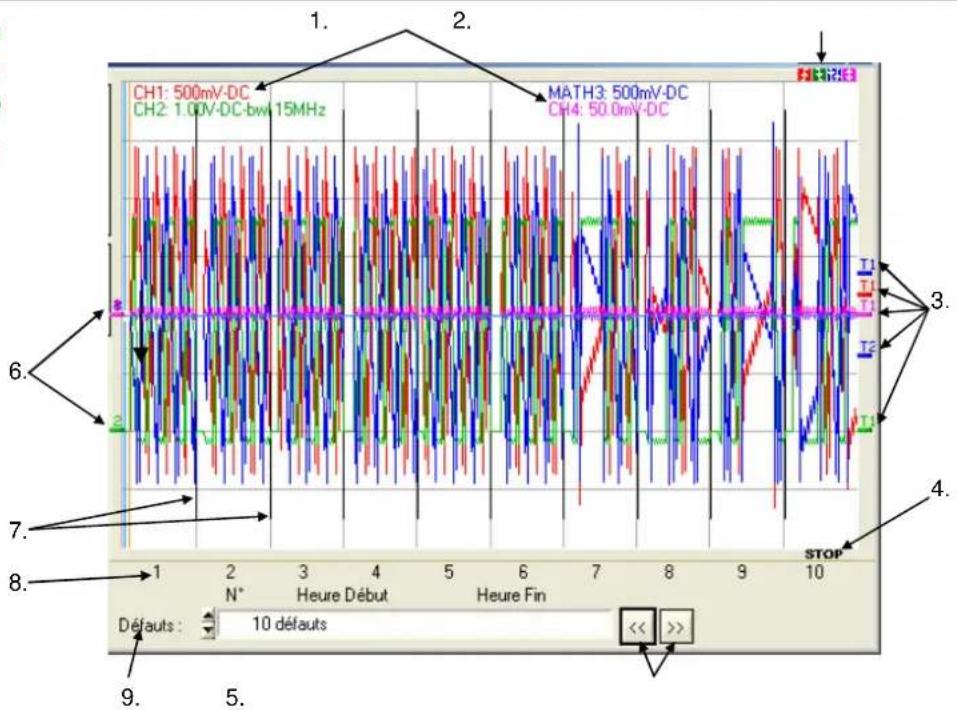

Pavé d'affichage des traces Capture 10 défauts

1. Affichage de la sensibilité, couplage, limite de bande des voies activées
2. Type de déclenchement sélectionné sur les voies
3. Niveau de déclenchement associés aux voies
4. Etat courant de l'acquisition
5. Passage aux 10 défauts « Suivant / Précédent »
6. Position « 0 V » des voies
7. Séparateur de défauts
8. Numéro des 10 défauts visualisés
9. Sélection du défaut à afficher

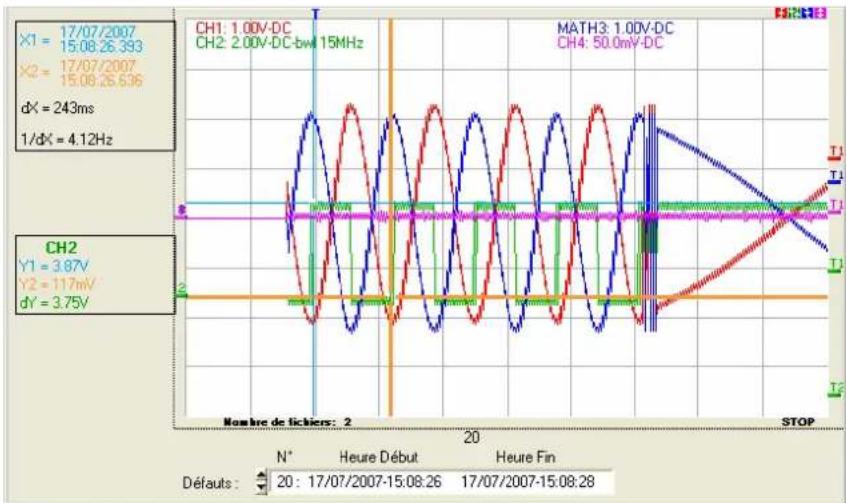

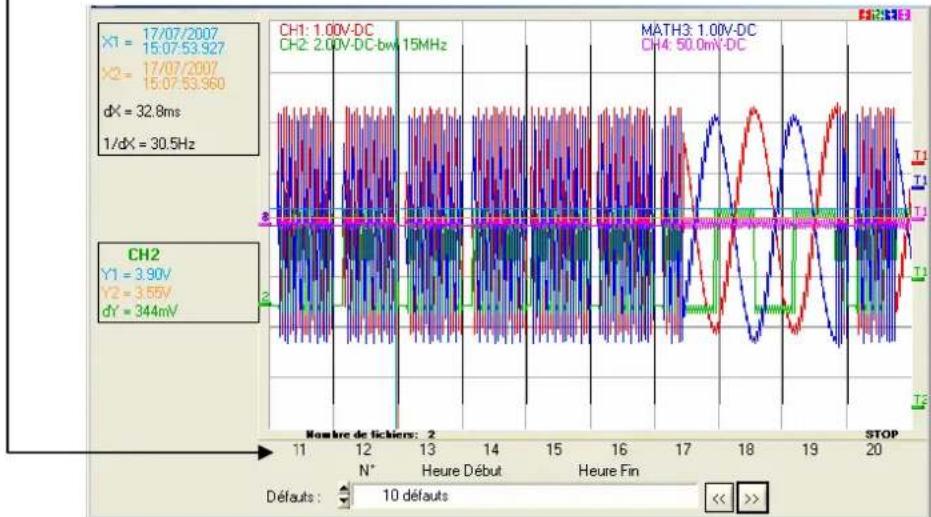

Pavé d'affichage des traces Capture en fichiers
Capture en fichiers
Nombre de fichiers créés

Types de déclenchement

Déclenchement supérieur de la dernière voie activée Déclenchement inférieur de la dernière voie activée Déclenchement supérieur/inférieur de la dernière voie activée Déclenchement extérieur fenêtre de la dernière voie activée La couleur de l'indicateur de niveau est celle de la voie activée.

Instrument « Enregistreur » (suite)

Visualisation avec touche CAPTURE...

Cette touche rapatrie les 50 000 points correspondant à un enregistrement sur le PC et en fait l'analyse.

L'appui sur cette touche se traduit, après téléchargement, par l'ouverture de deux fenêtres supplémentaires :

• « Capture : Contrôle Enregistreur »
• « Capture : Trace Enregistreur »

Panneau « Capture : Contrôle Enregistreur »

MTX1054B MTX1054B - Capture: Contrôle Enre... (*) Vertical CH1 CH2 CH3 CH4 Sonde 1.00 1.00 1.00 1.00 Volt/div: 1.00V 2.00V 1.00V 50.0mV Couplage DC DC DC Position 0.00 V -3.27 V 0.00 V 0.00 mV BWL: Aucun 15MHz Aucun Aucun Déclenchement Niveau1 2.50 V 5.00 V 0.68 V 0.00 mV Niveau2 0.00 V -4.00 V 0.00 V 0.00 mV Type Supérieur à Extérieur Pas de décl. Pas de décl. Horizontal Durée d'enregistrement: 2 s Intervalle d'acquisition: 40 µs Impression Export. vers Excel

(*) MATHx pour le MTX 1052B

Ce panneau indique les valeurs des différents paramètres utilisés pour la capture de cet enregistrement :

• verticaux,
- horizontaux
• et de déclenchement

à l'instant du clic sur la touche capture.

Il est associé au panneau « Capture : Trace Enregistreur » (p. suivante).

Lorsque l'on ferme l'une ou l'autre de ces 2 fenêtres, elles disparaissent en même temps.

Instrument « Enregistreur » (suite)

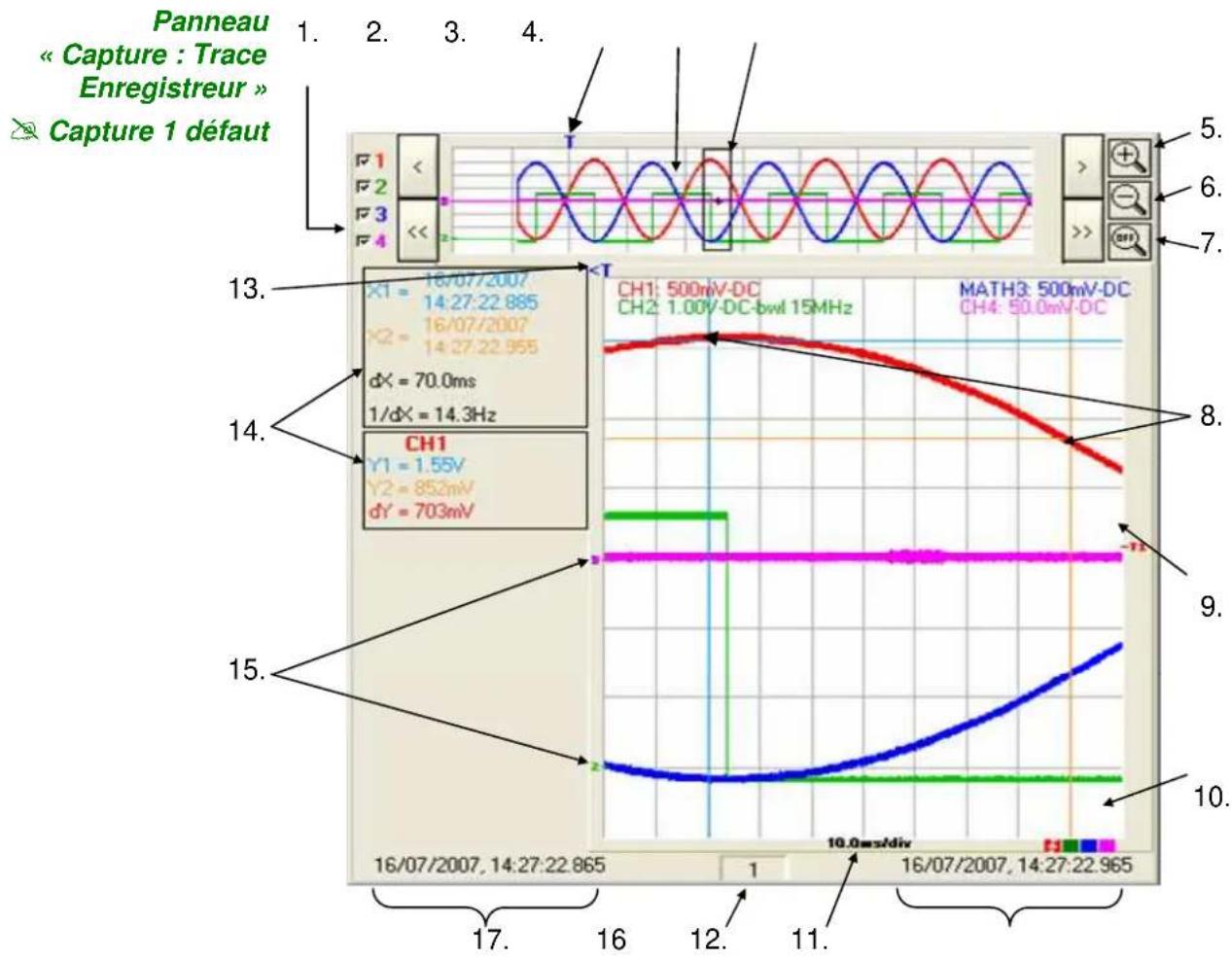

1. Sélection des traces à afficher
2. Trigger de déclenchement
3. Visualisation de la totalité de l'enregistrement
4. Délimitation de la zone agrandie
5. Expansion de la zone à visualiser
6. Compression de la zone à visualiser
7. Retour à l'affichage de la totalité de l'enregistrement
8. Curseurs manuels
9. Niveau de déclenchement
10. Type de déclenchement
11. Date et heure de la fin de la zone agrandie
12. Base de temps
13. Position du trigger
14. Zone d'affichage des mesures par curseurs manuels
15. Position « 0 V » des voies
16. Numéro du défaut visualisé
17. Date et heure du début de la zone agrandie

Instrument « Enregistreur » (suite)

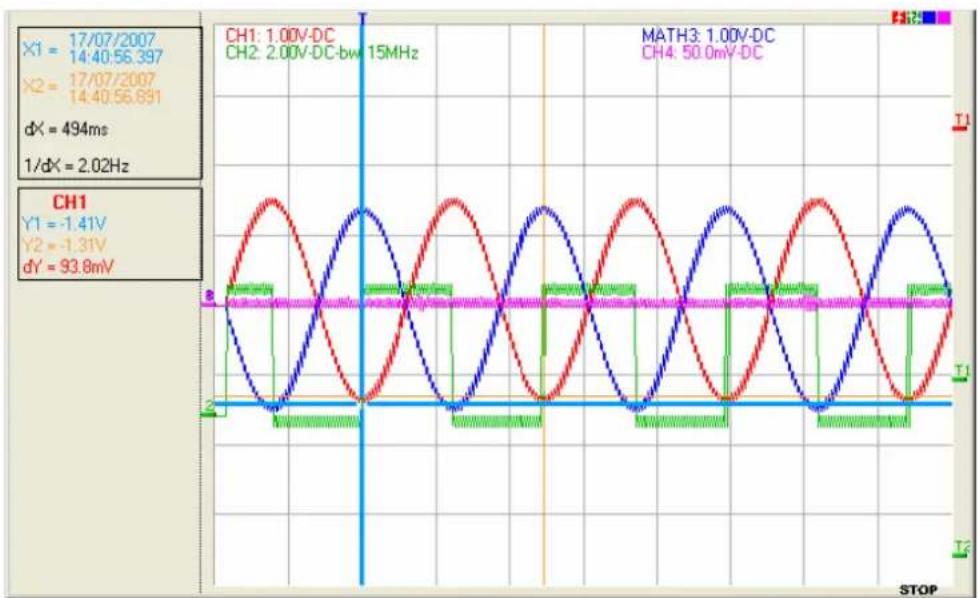

Dans ce panneau, on visualise à la fois l'enregistrement complet et la zone zoomée, un rectangle indiquant la position de cette zone dans l'enregistrement.

Les 2 curseurs (bleu et jaune) peuvent être déplacés pour réaliser des mesures manuelles dans la trace zoomée.

La position du trigger dans l'enregistrement est symbolisée par le T.

• Le facteur de zoom horizontal peut être ajusté en cliquant sur les

loupes

• La zone zoomée peut être déplacée :

lentement vers la gauche ou la droite en cliquant sur

ou de 8 divisions en cliquant sur

Les valeurs affichées ont la même signification qu'en mode « Oscilloscope ».

Les recherches du maximum et du minimum sont possibles : Menu « Affichage → Min & Max → TraceX ».

Les mesures manuelles et automatiques peuvent être activées.

Instrument « Enregistreur » (suite)

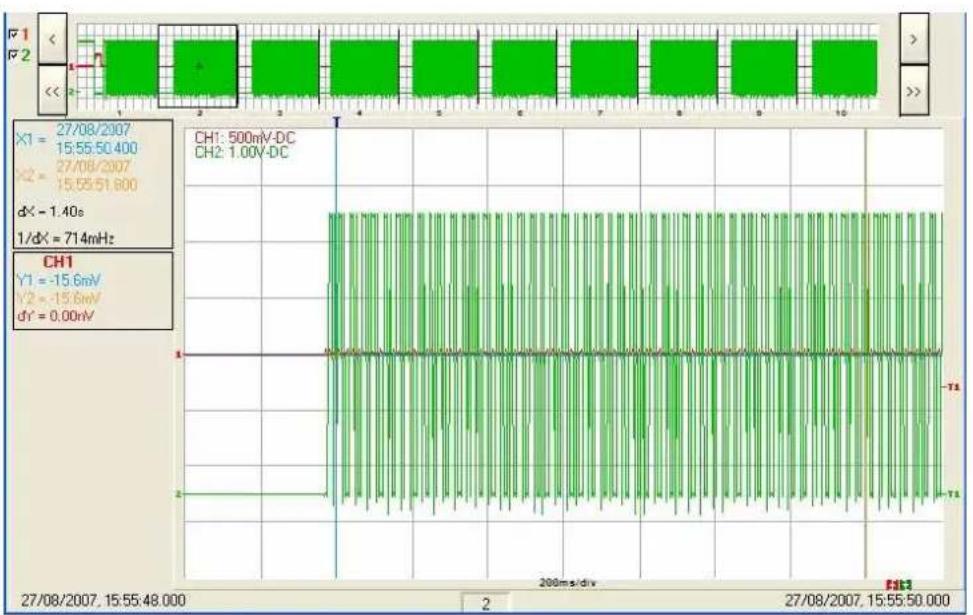

Panneau « Capture : Trace Enregistreur »

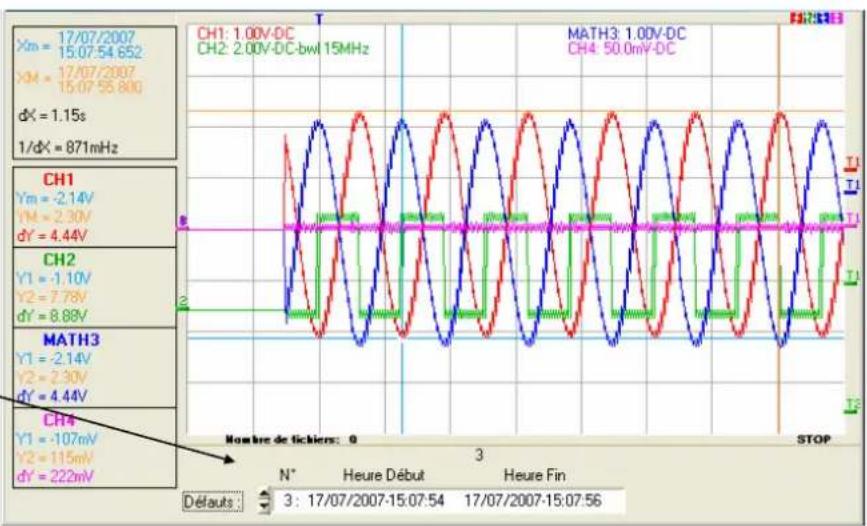

Capture 100 défauts (ou capture en fichiers)

Instrument « Enregistreur » (suite)

Le Menu « Fichier »

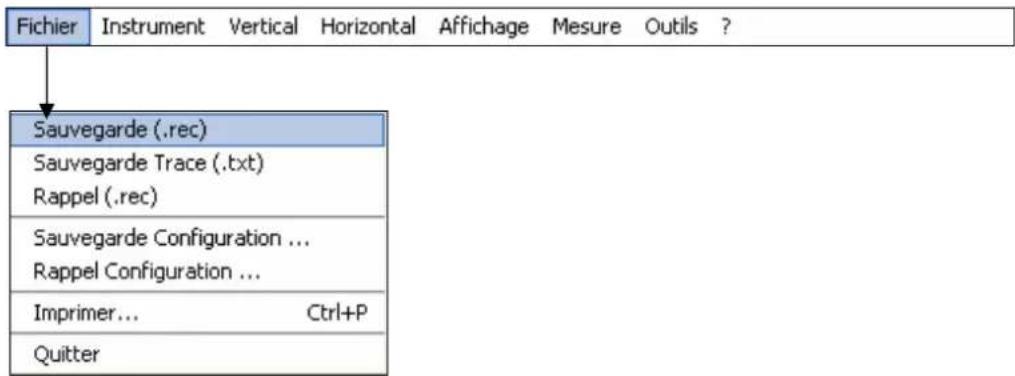

Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Sauvegarde (.rec) Sauvegarde Trace (.txt) Rappel (.rec) Sauvegarde Configuration ... Rappel Configuration ... Imprimer... Ctrl+P Quitter

Sauvegarde (.rec)

Une sauvegarde enregistre jusqu'à 100 défauts dans un seul fichier .REC. La sélection effectuée ouvre une fenêtre « Enregistrer sous » :

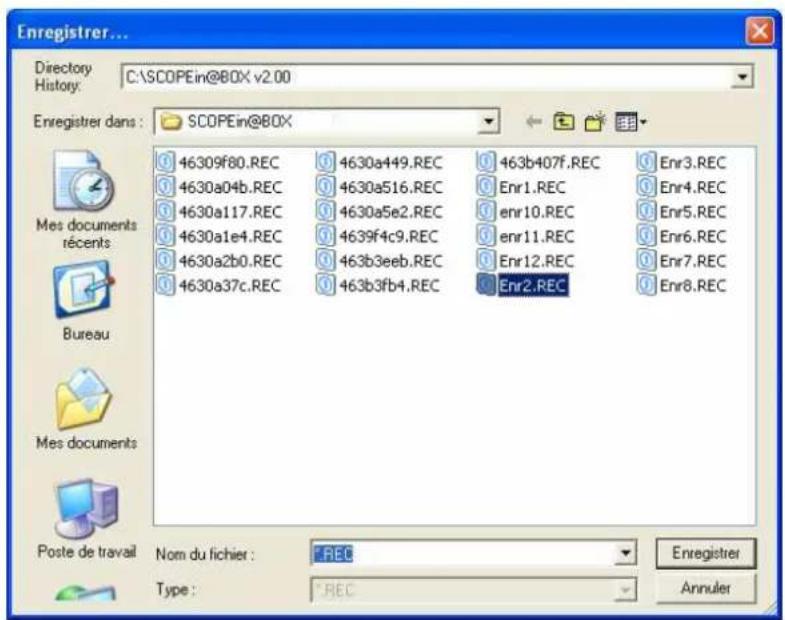

Enregistrer... Directory History: C:\SCOPEin@BOX v2.00 Enregistrer dans : SCOPEin@BOX Mes documents récents Bureau Mes documents Poste de travail Nom du fichier : *REC Type : *REC Enregistrer Annuler

• Entrez un nom de fichier de sauvegarde par le clavier.
• Un clic sur la touche confirme l'enregistrement dans le répertoire sélectionné.

Les 4 traces sont sauvegardées dans un même fichier.

Instrument « Enregistreur » (suite)

Sauvegarde (.txt)

Identique au mode « Oscilloscope ».

Les 4 traces sont sauvegardées dans un même fichier.

Rappel (.rec)

sélectionné, ouvre le message suivant :

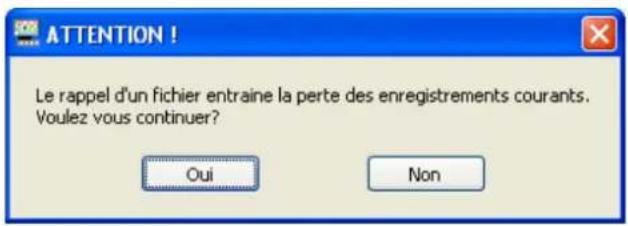

ATTENTION ! Le rappel d'un fichier entraine la perte des enregistrements courants. Voulez vous continuer? Oui Non

Si l'on clique sur, la fenêtre suivante apparaît :

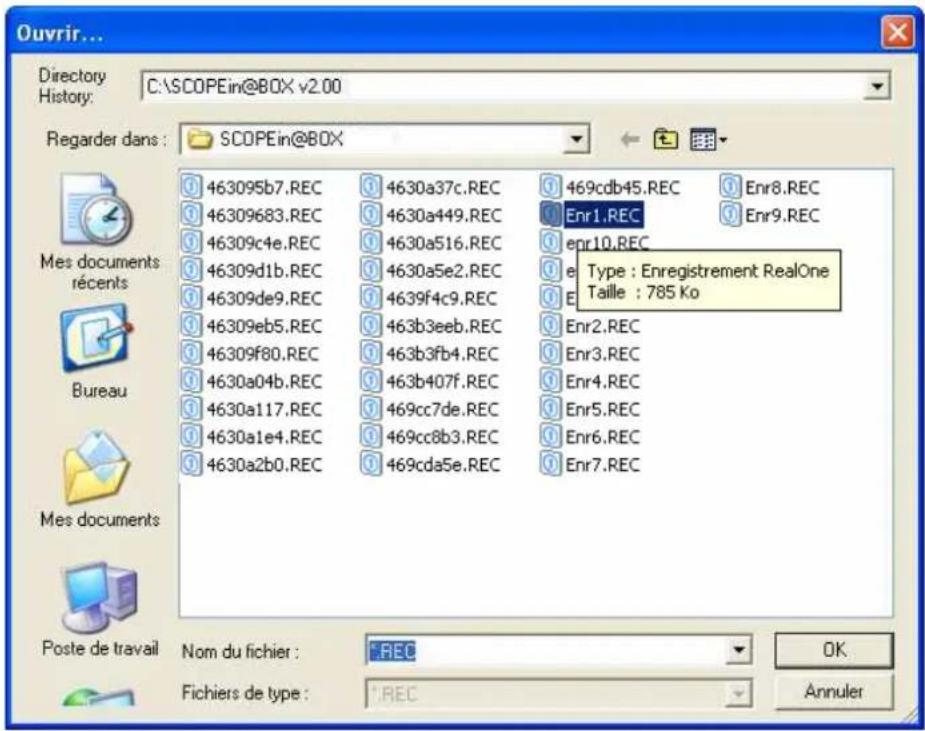

Ouvrir... Directory History: C:\SCOPEin@BOX v2.00 Regarder dans : SCOPEin@BOX Mes documents récents Bureau Mes documents Poste de travail Nom du fichier : *.REC Fichiers de type : *.REC 463095b7.REC 4630a37c.REC 469cdb45.REC Enr8.REC 46309683.REC 4630a449.REC Enr1.REC Enr9.REC 46309c4e.REC 4630a516.REC enr10.REC 46309d1b.REC 4630a5e2.REC e Type : Enregistrement RealOne 46309de9.REC 4639f4c9.REC Taille : 785 Ko 46309eb5.REC 463b3eeb.REC Enr2.REC 46309f80.REC 463b3fb4.REC Enr3.REC 4630a04b.REC 463b407f.REC Enr4.REC 4630a117.REC 469cc7de.REC Enr5.REC 4630a1e4.REC 469cc8b3.REC Enr6.REC 4630a2b0.REC 469cda5e.REC Enr7.REC OK Annuler

Dans la liste « Source », les fichiers .REC précédemment enregistrés sont affichés.

La sélection du fichier à rappeler se fait par un double clic, en pointant avec la souris.

La sortie du menu sans rappel se fait en cliquant sur Annuler

• Il est impossible de lancer une acquisition ou de désélectionner une voie, tant que l'enregistreur est en affichage mémoire.
• Il n'est pas possible de passer d'une acquisition normale à une capture de défauts tant que l'enregistreur est en affichage mémoire.
• Le bouton rappelle que l'enregistreur est en affichage mémoire.
• Lors du rappel d'un fichier .REC, le symbole « MEMx » s'affiche dans les paramètres de toutes les traces.
  • Pour sortir de l'affichage mémoire, cliquez sur avec la souris.

Instrument « Enregistreur » (suite)

Ces sous-menus sont identiques à ceux décrits dans le mode « Oscilloscope ».

Sauvegarde

Configuration

Rappel

Configuration

Imprimer ...

Quitter

Instrument « Enregistreur » (suite)

Le Menu

« Vertical »

est identique à celui décrit dans le mode « Oscilloscope ».
    AD["Liste des mots clés reconnus:"]
    AD --> AE["Saisir au clavier: divh("]
    AD --> AF["Gestion de fichiers '.FCT':<br>    AF --> AG[Ouvrir..."]
    AF --> AH["Enregistrer..."]
    AF --> AI["Appliquer la fonction"]
    AF --> AJ["OK"]
    AF --> AK["Annuler"]

Instrument « Enregistreur » (suite)

Le Menu

« Déclenchement »

donne accès aux modes de fonctionnement suivants :

• Démarrage différé
- Capture 1 défaut
• Capture 100 défauts
- Capture en fichiers

Démarrage différé

Le démarrage différé offre la possibilité de démarrer une acquisition à la date et à l'heure souhaitées par l'utilisateur.

Si le symbole « √ » est présent, le démarrage différé est validé.

S'il n'y a pas le symbole « √ », le démarrage différé n'est pas validé.

- Lorsque le démarrage différé est validé, l'utilisateur ne peut plus faire d'acquisition en mode enregistreur. Par contre, il peut utiliser les autres modes (scope, analyseur) comme il le souhaite.

Si un démarrage différé est programmé et si 'un instrument autre qu'enregistreur est activé, le démarrage n'aura pas lieu.

Si l'utilisateur souhaite faire une acquisition en mode enregistreur, il doit :

• soit dévalider le démarrage différé
• soit attendre que l'acquisition en démarrage différé ait eu lieu.

- Au moment où l'acquisition va démarrer (heure à laquelle a été programmé le démarrage différé), l'instrument doit être en marche et l'utilisateur doit avoir activé le mode enregistreur.

Date / Heure

Différents ascenseurs permettent de régler la date et l'heure à laquelle l'utilisateur souhaite démarrer l'acquisition.

Exemple

L'acquisition débutera le 18/07/2007 à 14h 46mn 31s. Le symbole horloge rouge prévient l'utilisateur que le démarrage différé a été activé.

Horizontal Durée d'enregistrement: 2s Intervalle d'acquisition: 40μs RUN / STOP CAPTURE... 18/07/2007 - 14:46:31

Instrument « Enregistreur » (suite)

Capture 1 défaut Capture 100 défauts

Le mode « Capture 1 défaut » permet l'enregistrement d'un défaut sur 50 000 échantillons.

Le mode « Capture 100 défauts » permet l'enregistrement de 100 défauts sur 500 échantillons.

A un instant donné, 10 défauts seront affichés à l'écran, chaque défaut étant séparé par un trait plein vertical.

Ils sont enregistrés en mémoire volatile.

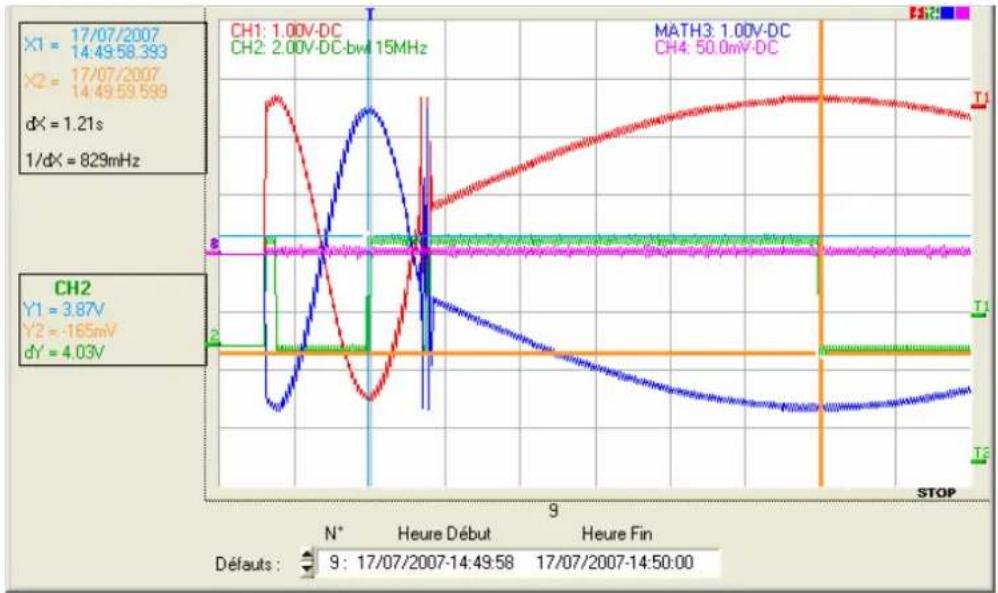

Exemple

Le mode capture 100 défauts est sélectionné : l'écran se divise en 10 parties.

La fonction Zoom permet de sélectionner et d'afficher un défaut parmi les 100 enregistrés. Ci-dessous visualisation du défaut n° 9 :

Instrument Enregistreur (suite)

Capture en fichiers

Ce mode est similaire au mode "capture 100 défauts" :

• Il effectue plusieurs séries d'enregistrements de 100 défauts de 500 échantillons.
• Le répertoire où les fichiers seront enregistrés est défini au lancement du mode.
• Chaque série de 100 défauts est stockée automatiquement dans ce répertoire dans un fichier .REC.
• Le nombre d'enregistrements total pouvant être effectué dépend de la place disponible dans le disque dur du PC.
• Un compteur indique le nombre de fichiers créés :

(Ex.: Nombre de fichiers : 2).

L'affichage se fait fichier par fichier. Le contenu d'un fichier peut être affiché à l'écran. Un fichier contient 100 défauts. On retrouve donc le mode d'affichage de l'option "capture 100 défauts".

L'acquisition peut être interrompue à chaque instant en appuyant sur la touche RUN / STOP. L'utilisateur peut alors étudier les défauts précédemment enregistrés.

Instrument « Enregistreur » (suite)

Le Menu

« Affichage »

Unité verticale

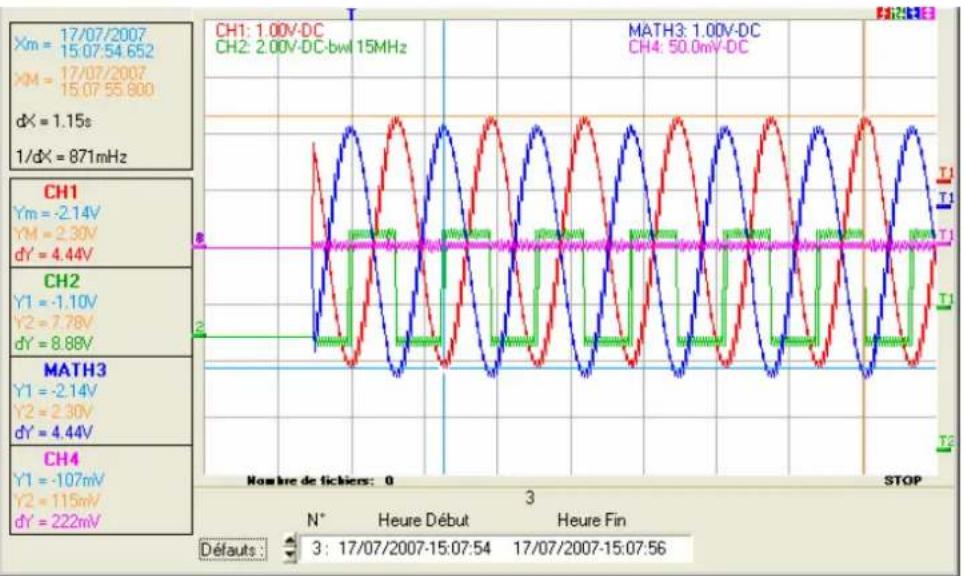

Min & Max

valide l'affichage de la sensibilité verticale et filtre « BWL » éventuel dans la fenêtre « Trace Enregistreur ».

recherche les valeurs Min et Max sur une trace donnée.

Les curseurs sont alors fixés automatiquement sur ces échantillons.

Sélectionnez la trace sur laquelle doivent être recherchés les Min et Max :

• Xm et XM indiquent respectivement la position horizontale du Min et du Max.
• Ym et YM indiquent respectivement la valeur du Min et du Max.

Cas particulier

Affichage de 10 défauts à l'écran, (mode capture 100 défauts ou capture en fichiers) avec le zoom horizontal non activé :

Par défaut les valeurs «Min & Max» correspondent au 1 ^er des 10 enregistrements (mais il est possible, en déplaçant les curseurs, d'en choisir un autre).

Si l'on a zoomé sur un défaut, les «Min & Max » de ce défaut sont affichés.

Instrument « Enregistreur » (suite)

Le Menu

« Mesure » permet de choisir :

• la voie de référence pour les mesures
• l'affichage des 19 mesures automatiques
- l'affichage des mesures manuelles dt/dv
• le type de curseurs libres ou liés à la trace de référence

Fichier Instrument Vertical Déclenchement Affichage Mesure Outils ? MTX1054B - 1: Mesures auto. Vmin = 3.510mV Trise= 100.0ns Vmax = 2.570 V Tfall= 100.0ns Vpp = 2.565 V W+ = 500.0μs Vlow = 35.31mV W- = 500.0μs Vhigh= 2.523 V P = 1.000ms Vamp = 2.484 V F = 1.000kHz Vrms = 1.787 V DC = 50.0% Vavg = 1.284 V N = 5 Over+= 1.0% Over-= 1.0% Sum = 6.420mVs Référence Mesures automatiques Mesures Curseurs attachés Mesures Curseurs libres Trace1 Trace2 Trace3 Trace4

Référence

Trace 1

Trace 2

Trace 3

Trace 4

Identique au mode « Oscilloscope ».

Mesures automatiques

Cette fenêtre est identique à celle du mode « Oscilloscope ».

La zone de calcul des mesures automatiques est délimitée par les deux curseurs.

Cas particulier

En mode capture 100 défauts (ou mode capture en fichiers) avec le zoom horizontal non activé, la fonction « Mesures auto. » est impossible :

Instrument « Enregistreur » (suite)

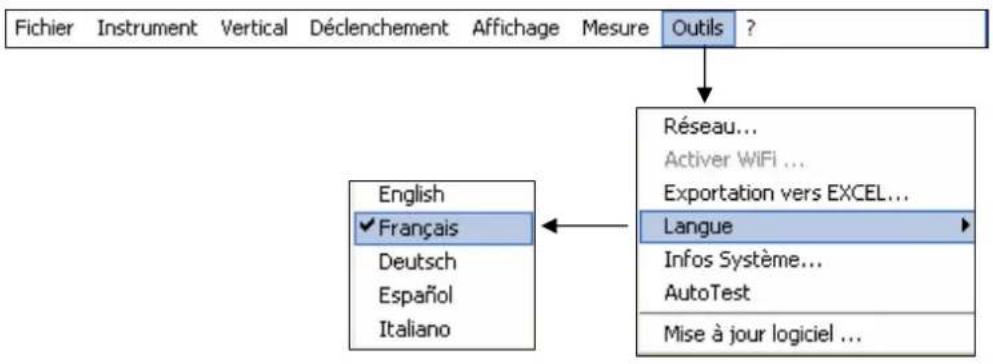

Le Menu « Outils »

Fichier Instrument Vertical Déclenchement Affichage Mesure Outils ? English ✓ Français Deutsch Español Italiano Réseau... Activer WiFi ... Exportation vers EXCEL... Langue Infos Système... AutoTest Mise à jour logiciel ...

Ces sous-menus sont identiques à ceux décrits dans l'instrument « Oscilloscope » :

Réseau

Activer WiFi

Imprimer

Exportation vers Excel

Langue

Infos Système

Mise à jour logiciel

Instrument « Enregistreur » (suite)

Le Menu « ? »

donne accès aux sous-menus « Aide » et « A propos... »

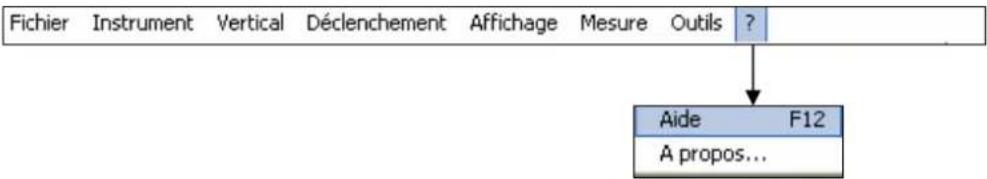

Fichier Instrument Vertical Déclenchement Affichage Mesure Outils ? Aide F12 A propos...

Ces sous-menus sont identiques au mode « Oscilloscope ».

Aide

A propos ...

Instrument « Analyseur des Harmoniques »

La Présentation

L'analyse harmonique affiche le fondamental et les 31 premiers rangs harmoniques des signaux présents aux entrées.

Dans ce mode, le déclenchement est automatique et la base de temps est adaptative, elle n'est pas réglable manuellement.

Cette analyse est réservée aux signaux, dont la fréquence du fondamental est comprise entre 40 Hz et 1 kHz.

Les réglages des paramètres des voies restent actifs : sensibilité/couplage, échelle verticale, limitation de bande.

Seuls les signaux (et non les traces calculées à partir de fonctions mathématiques) peuvent faire l'objet d'une analyse harmonique.

Les analyses harmoniques des signaux présents sur les quatre voies peuvent être visualisées simultanément.

La Sélection

• Cliquez sur « Instrument » de la barre de menus et sur « Analyseur »,
• ou cliquez sur l'icône de la barre d'outils

La Visualisation

Panneau de « Contrôle Analyseur Harmonique »

Les fonctions de l'analyseur sont accessibles et paramétrables par :

a. les menus déroulants
b. la barre d'outils
c. le pavé de réglage

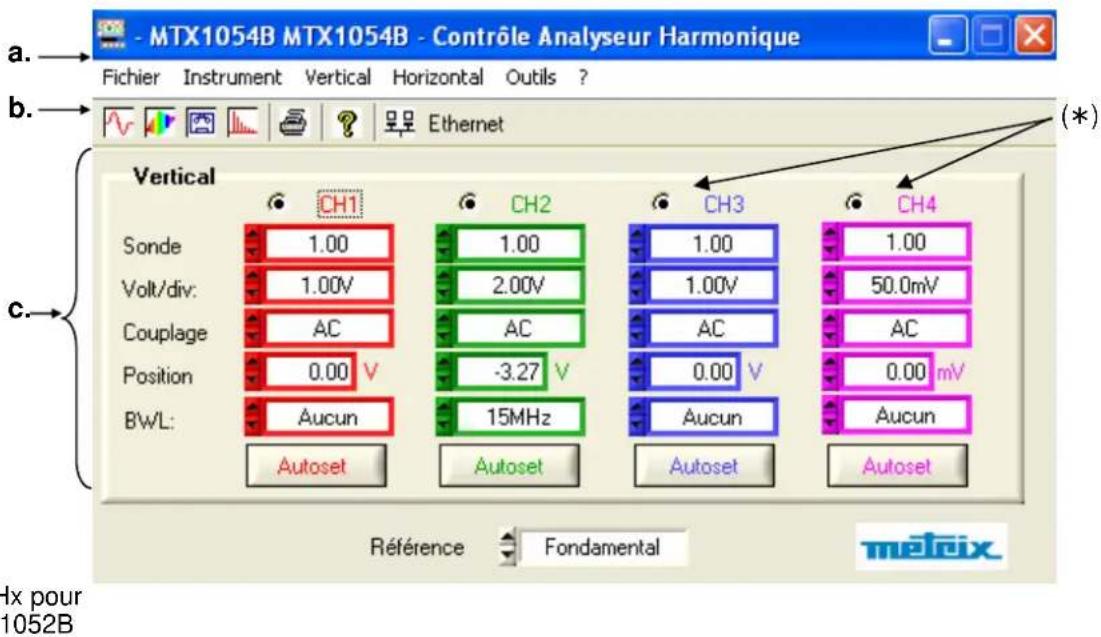

MTX1054B MTX1054B - Contrôle Analyseur Harmonique Fichier Instrument Vertical Horizontal Outils ? Ethernet Vertical Sonde 1.00 Volt/div: 1.00V Couplage AC Position 0.00 V BWL: Aucun Autoset CH1 CH2 CH3 CH4 1.00 1.00 2.00V 1.00V AC AC 50.0mV -3.27 V AC 0.00 mV Aucun Aucun Autoset Autoset Autoset Autoset Référence Fondamental metrix Hx pour 1052B

Instrument « Analyseur » (suite)

a. les menus déroulants

Fichier Instrument Vertical Horizontal Outils ?

Absence de menus Déclenchement, Affichage, Mesure.

b. la barre d'outils

La fonction des icônes présentes sur la barre d'outils est identique à celle de l'oscilloscope.

c. le pavé de réglage des voies

(*) MATHx pour MTX 1052B

Le pavé « Vertical » est identique à celui du mode « Oscilloscope ».

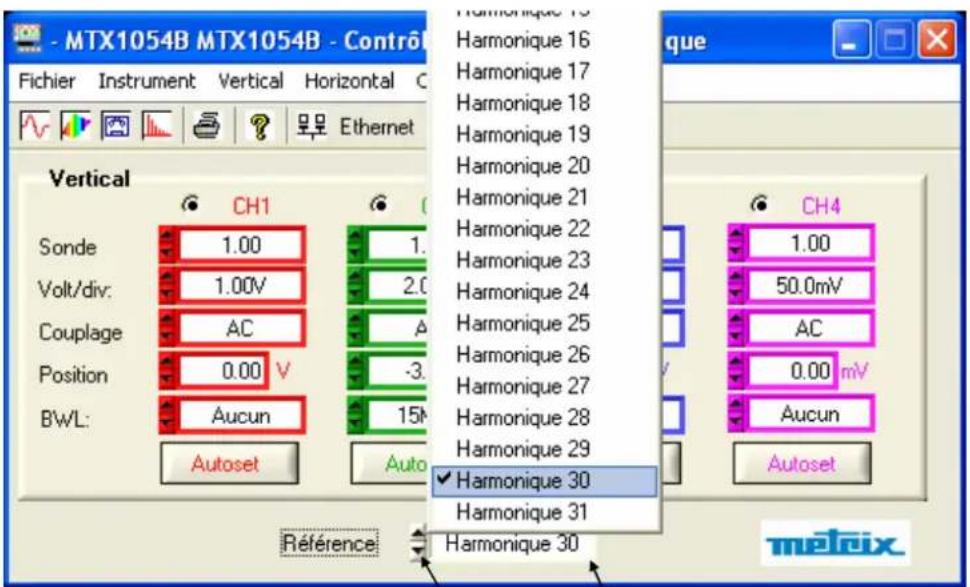

d. la sélection de la référence de la mesure

Cette boîte de dialogue permet de sélectionner l'harmonique sur laquelle sont effectuées les mesures affichées sur le

panneau « Trace Analyseur ». Les choix possibles vont de l'harmonique 1 (ou Fondamental) à l'harmonique 31.

MTX1054B MTX1054B - Control Fichier Instrument Vertical Horizontal C Ethernet Vertical Sonde 1.00 Volt/div: 1.00V Couplage AC Position 0.00 V BWL: Aucun 15M Autoset Auto Référence Harmonique 19 Harmonique 16 Harmonique 17 Harmonique 18 Harmonique 19 Harmonique 20 Harmonique 21 Harmonique 22 Harmonique 23 Harmonique 24 Harmonique 25 Harmonique 26 Harmonique 27 Harmonique 28 Harmonique 29 ✓ Harmonique 30 Harmonique 31 Harmonique 30 Ch4 1.00 50.0mV AC 0.00 mV Aucun Autoset metrix

• Utilisez l'ascenseur «up/down»
• ou cliquez dans la case où se trouve affichée l'harmonique courante pour faire apparaître la liste des harmoniques ; puis, sélectionnez l'harmonique souhaité.

Instrument « Analyseur » (suite)

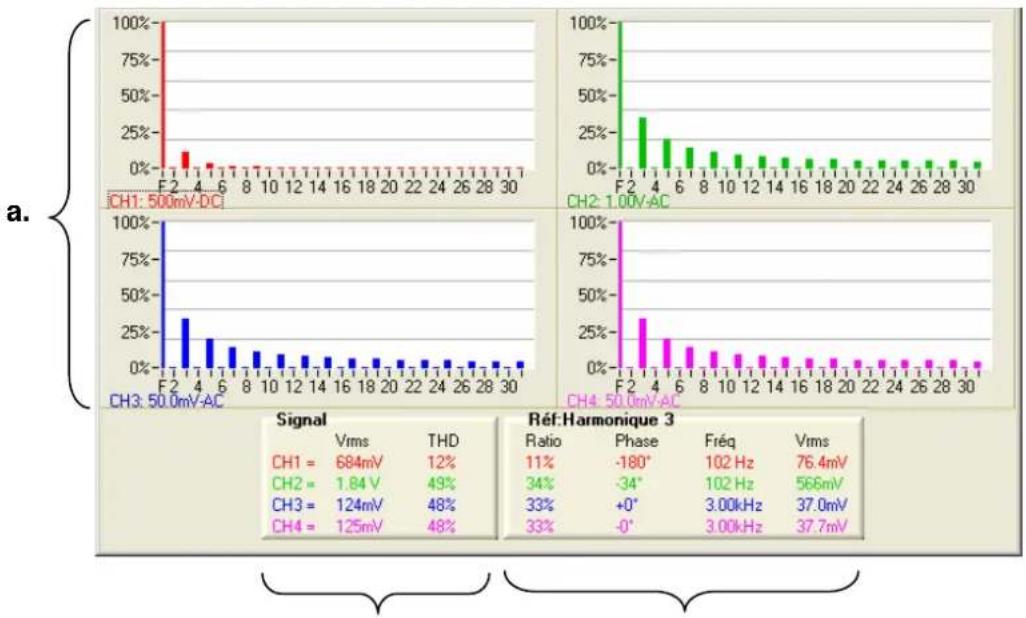

Panneau « Trace Analyseur Harmonique »

Les quatre « Analyses Harmoniques » des signaux présents sur les voies sont affichées simultanément, ainsi que le calibre et le couplage vertical de chaque voie.

b. c.

a. Pavé d'affichage des histogrammes des traces

b. Pavé « Signal » Il indique :

• la ou les voies actives
- la tension efficace (RMS) du signal présent sur ces voies
- le taux de distorsion harmonique (THD) en %
- l'affichage « (---) » indique que la voie n'est pas active ou que le signal sur la voie active est absent.
- l'affichage « -OL-» signale que le signal de la voie affichée est en dépassement. Retournez en mode « Oscilloscope » pour adapter la sensibilité de la voie.

c. Pavés « Réf : Fondamental » « Réf : Harmonique »

Réf:Harmonique 3 Ratio Phase Fréq Vrms 11% -180° 102 Hz 76.4mV 34% -34° 102 Hz 566mV 33% +0° 3.00kHz 37.0mV 33% -0° 3.00kHz 37.7mV

Il renseigne, pour le fondamental ou l'harmonique sélectionnée, sur :

• le ratio d'amplitude de l'harmonique sélectionnée par rapport au fondamental, exprimé en %
• la valeur du déphasage de l'harmonique par rapport au fondamental
  • sa fréquence en Hz
  • sa tension efficace (RMS)

Instrument « Analyseur » (suite)

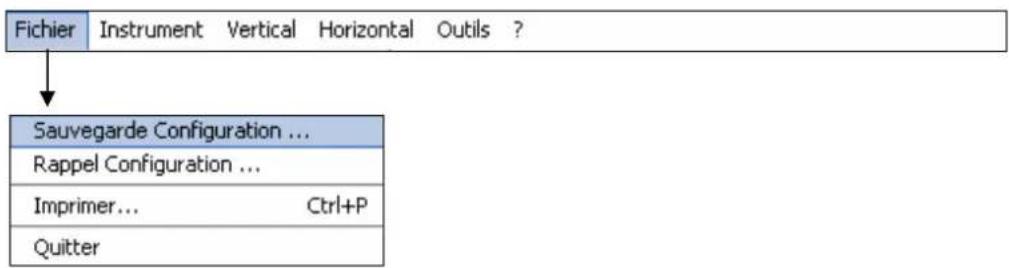

Le Menu « Fichier »

Ces sous-menus sont identiques à ceux décrits dans l'instrument « Oscilloscope » :

Sauvegarde configuration

Rappel configuration

Imprimer

Quitter

Instrument « Analyseur » (suite)

Le Menu

« Vertical » définit l'unité verticale des voies : CH1, CH2 (MTX 1052) CH1, CH2, CH3 et CH4 (MTX 1054)

L'unité de l'échelle verticale est entrée au clavier (max. 3 caractères) et sera reportée dans l'affichage des paramètres de la voie modifiée.

Instrument « Analyseur » (suite)

Le Menu

« Horizontal »

En mode « Analyseur », le menu « Horizontal » se réduit à la sélection du coefficient de moyennage.

Moyennage

Pas de moyennage Coeff. moyennage par 2 Coeff. moyennage par 4 Coeff. moyennage par 16 Coeff. moyennage par 64

Le moyennage atténue le bruit aléatoire observé sur un signal.

Les coefficients suivants peuvent être sélectionnés sont : pas de moyennage, moyennage par 2, moyennage par 4, moyennage par 16, moyennage par 64.

Le Coefficient de moyennage sélectionné sera appliqué dans la formule ci-dessous :

Pixel N = Echantillon * 1/Coeff. moyennage + Pixel N-1 (1-1/Coeff. moyennage)

avec :

• Echantillon : valeur du nouvel échantillon acquis à l'abscisse t
• Pixel N : ordonnée du pixel d'abscisse t à l'écran, à l'instant N
- Pixel N-1: ordonnée du pixel d'abscisse t à l'écran, à l'instant N-1

Le symbole « √ » indique le coefficient de moyennage sélectionné.

Instrument « Analyseur » (suite)

Le Menu « Outils »

Ce menu est identique à celui du mode « Oscilloscope ».

Fichier Instrument Vertical Horizontal Outils ? Réseau... Activer WiFi ... Langue Infos Système... AutoTest Mise à jour logiciel ... English ✓ Français Deutsch Español Italiano

Le Menu « ? »

Idem mode « Oscilloscope ».

Serveur HTTP

1 - Généralités

Configuration minimale du PC : Pentium 4, 1GHz, RAM : 1 Go. Résolution de l'écran : > 1152 x 864 pixels Installez la JVM SUN J2RE 1.6.0 (ou une version plus récente) depuis le site //www.java.com

Navigateurs conseillés : Microsoft Explorer 7 (ou une version plus récente),

Mozilla Firefox 3

(ou une version plus récente)

Deux applications (Applets) sont accessibles en connectant par Ethernet un client (PC ou autre) et un (ou plusieurs) instrument(s) :

- ScopeNet pour contrôler toutes les fonctionnalités d'un instrument.

- ScopeAdmin pour superviser un parc d'instruments connectés.

Avant la première mise en route, nous vous conseillons de désactiver l'anti-virus et le pare-feu, éventuellement installés sur votre PC. Vous pourrez les réactiver ultérieurement et les configurer de manière optimale.

Vocabulaire

Serveur HTTP	une machine (dans notre cas, l’instrument) connecté au réseau et accessible depuis un client en utilisant un protocole de communication HTTP.
Client HTTP	une machine (dans notre cas, un PC) connectée au réseau accédant à un serveur en utilisant un protocole de communication HTTP optimale.
Applet	un programme téléchargé depuis le serveur vers le client et exécuté sur la machine client.L’accès à tous les réglages de l’instrument est réalisé par une applet JAVA depuis le client WEB.

Caractéristiques spécifiques

Des ports IP spécifiques sont utilisés pour échanger des informations entre les applets et l'oscilloscope :

- ScopeNet utilise le port UDP 50010 de l'oscilloscope.

- ScopeAdmin utilise le port UDP 50000 de l'oscilloscope.

Nous utiliserons des copies d'écran obtenues depuis un PC équipé de WINDOWS XP et de Firefox pour décrire l'utilisation de ScopeNet et ScopeAdmin.

2 - ScopeNet

Présentation

Les écrans décrits ci-dessous sont en langue anglaise mais la langue réellement utilisée dans votre environnement dépend de la configuration de votre PC (sous WINDOWS XP, voir le panneau de configuration, options régionales et linguistiques).

Une version de ScopeNet existe également pour les tablettes et Smartphones sous Android (à télécharger sous GOOGLE PLAY STORE).

Tous les réglages de l'instrument sont accessibles depuis le PC client.

Pour une explication détaillée des différents réglages, consultez l'index et reportez-vous aux chapitres concernés.

Pour accéder à ScopeNet depuis le navigateur installé sur votre PC, inscrivez dans la barre d'adresse : 'http://Adresse IP de l'instrument'. L'applet ScopeNet est alors téléchargée dans le PC et s'exécute dans le navigateur.

L'adresse IP de l'instrument se définit dans le menu suivant :

« UTIL » → « Config Ports d'E/S » → « Réseau ».

Si vous obtenez le message d'erreur suivant lors de la connexion :

Votre PC n'autorise pas l'exécution de cet applet.

Dans ce cas, vous devez utilisez l'outil « policytools » situé dans le répertoire d'installation de JAVA.

Avec cet outil, vous allez configurer votre PC pour qu'il autorise l'exécution des applets.

Configuration du client

Copie d'écran

La copie d'écran déclenchée depuis le client HTTP (PC), est une copie de l'écran du client HTTP.

Elle est réalisée sur une imprimante gérée par le client HTTP.

Menus contextuels

Un menu contextuel apparaît en cliquant avec la clé droite de la souris dans les différentes zones de l'écran.

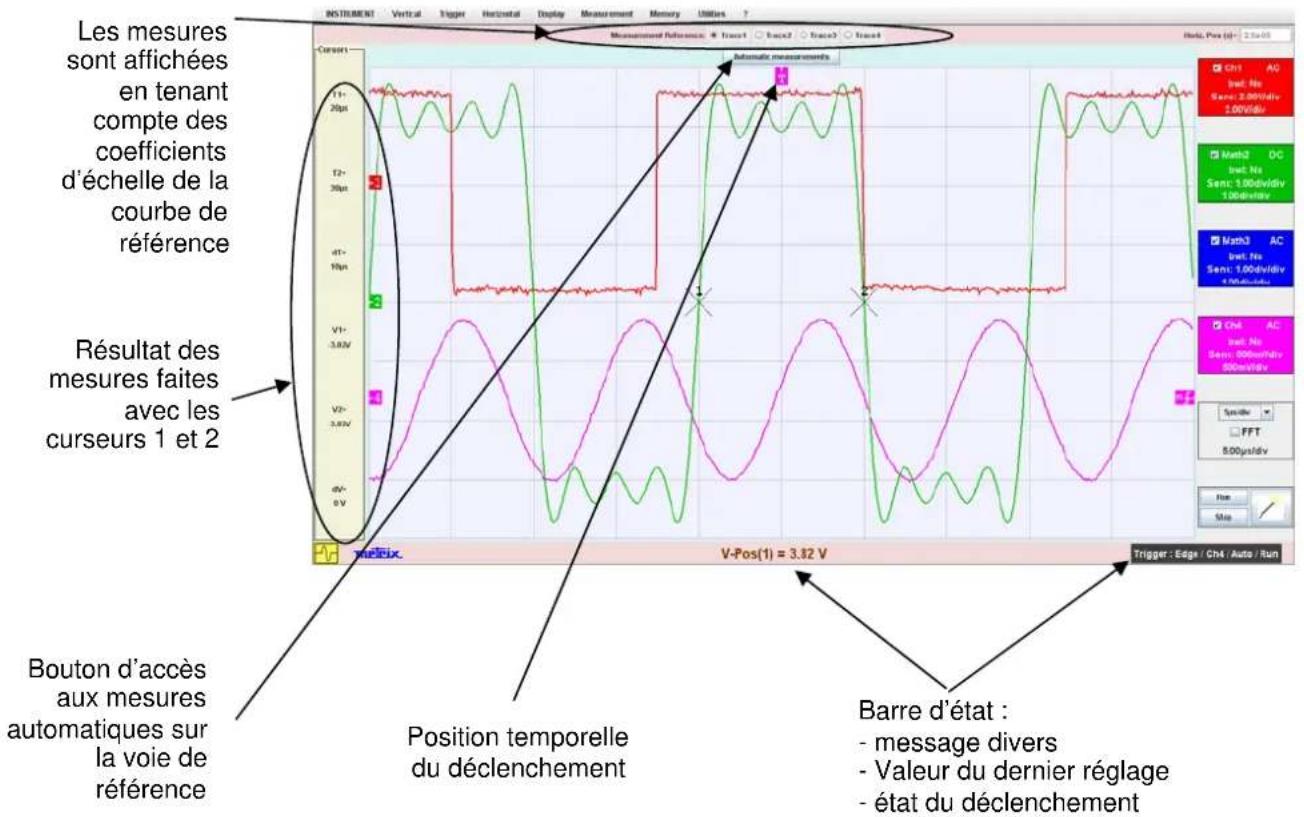

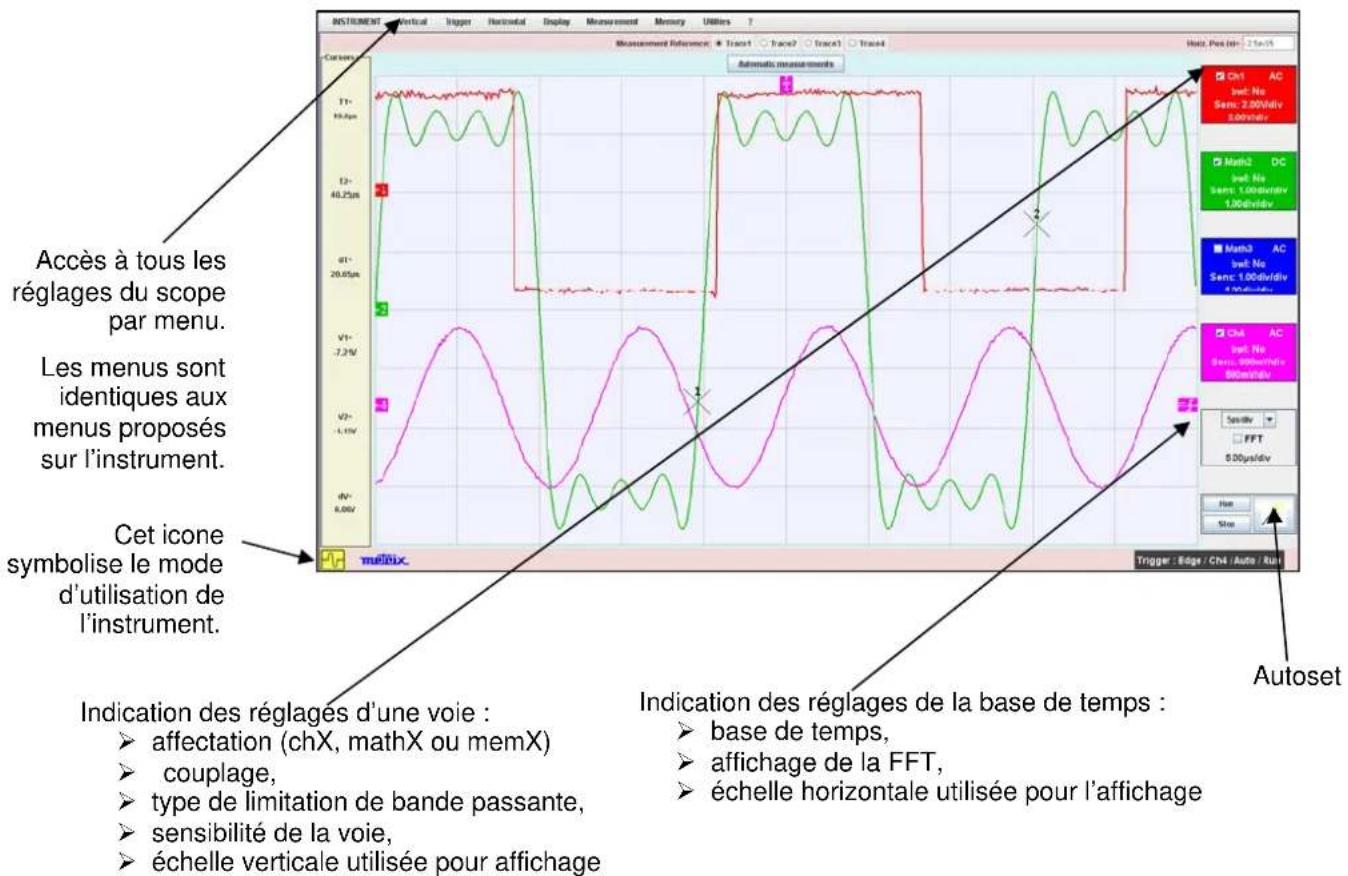

Possibilités offertes dans ce mode :

• Visualisation des courbes telles qu'elles sont affichées sur l'instrument
  Réglage de tous les paramètres verticaux, horizontaux, ...
  Mesures par curseurs, relatives à une courbe de référence
  Mesures automatiques (à partir des échantillons situés entre les curseurs)

Les mesures sont affichées en tenant compte des coefficients d'échelle de la courbe de référence Résultat des mesures faites avec les curseurs 1 et 2 Bouton d'accès aux mesures automatiques sur la voie de référence Position temporelle du déclenchement Barre d'état : - message divers - Valeur du dernier réglage - état du déclenchement Measurement Reference: Track1 Track2 Track3 Track4 Automatic measurements V-Pos(1) = 3.82 V Trigger : Edge / Ch4 / Auto / Run

Les indicateurs situés à gauche, en haut et à droite de l'écran peuvent être déplacés en les sélectionnant avec la souris :

Utilisez les indicateurs de gauche pour décadrer une voie.
Utilisez les indicateurs de droite pour régler les niveaux de déclenchement.
Utilisez l'indicateur du haut pour positionner temporellement le déclenchement.

Zoom d'une partie de l'écran : utilisez la souris pour sélectionner la zone à détailler, elle apparaît en pointillé sur l'écran.

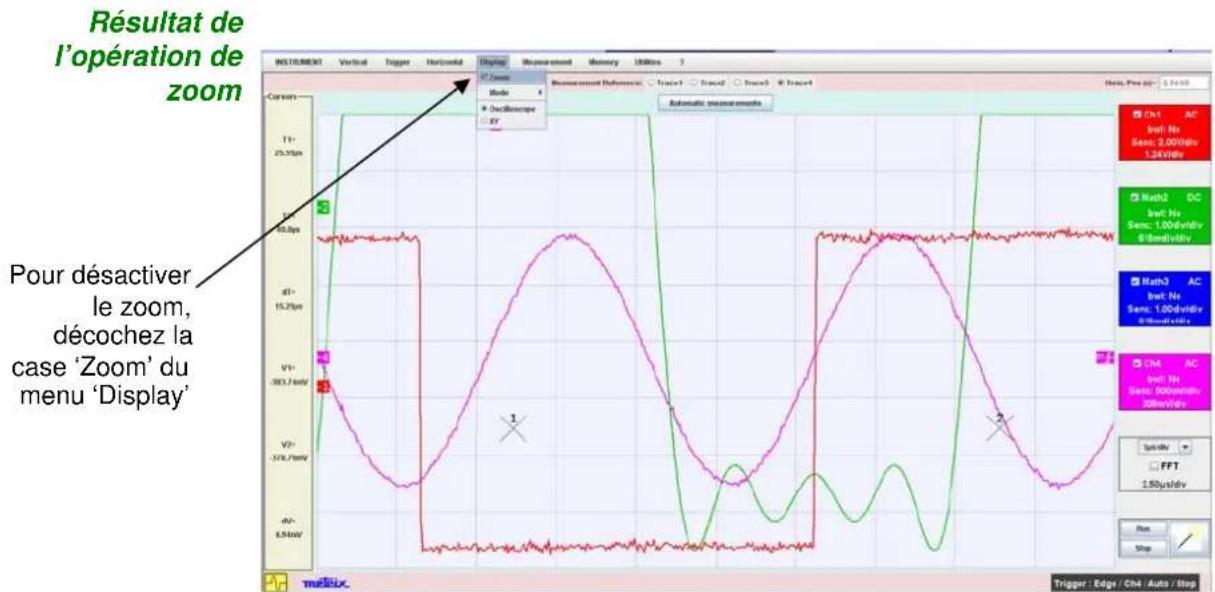

Sélection d'une zone à zoomer avec la souris

Possibilités offertes dans ce mode :

• Visualisation des courbes telles qu'elles sont affichées sur l'instrument
  Réglage des différents paramètres
  Mesures par curseurs, relatives à une courbe de référence

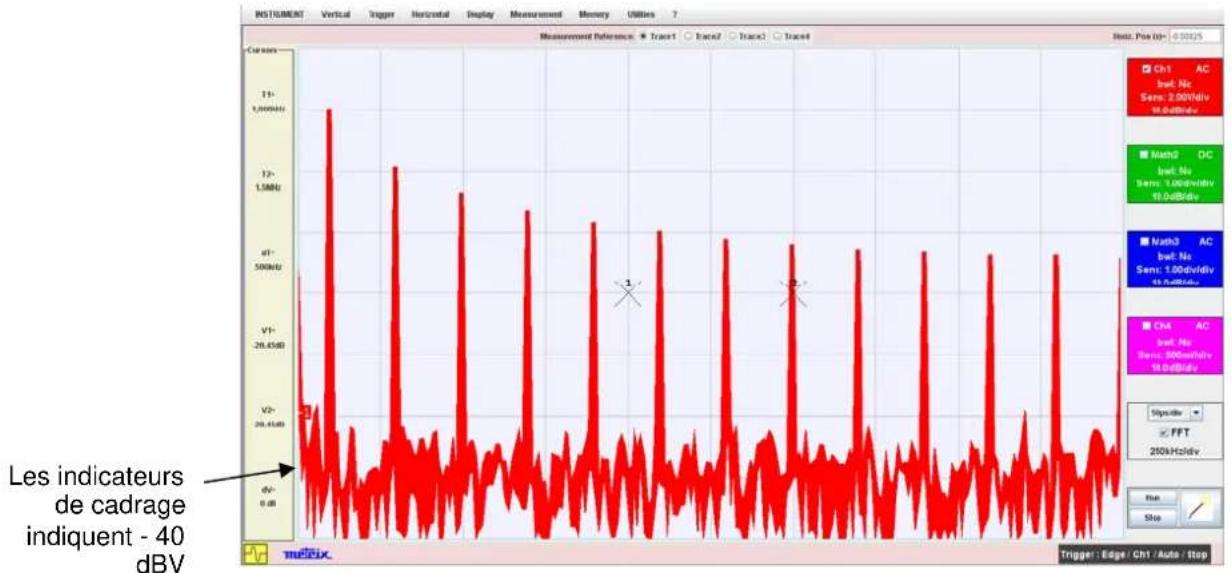

Les indicateurs de cadrage indiquent - 40 dBV

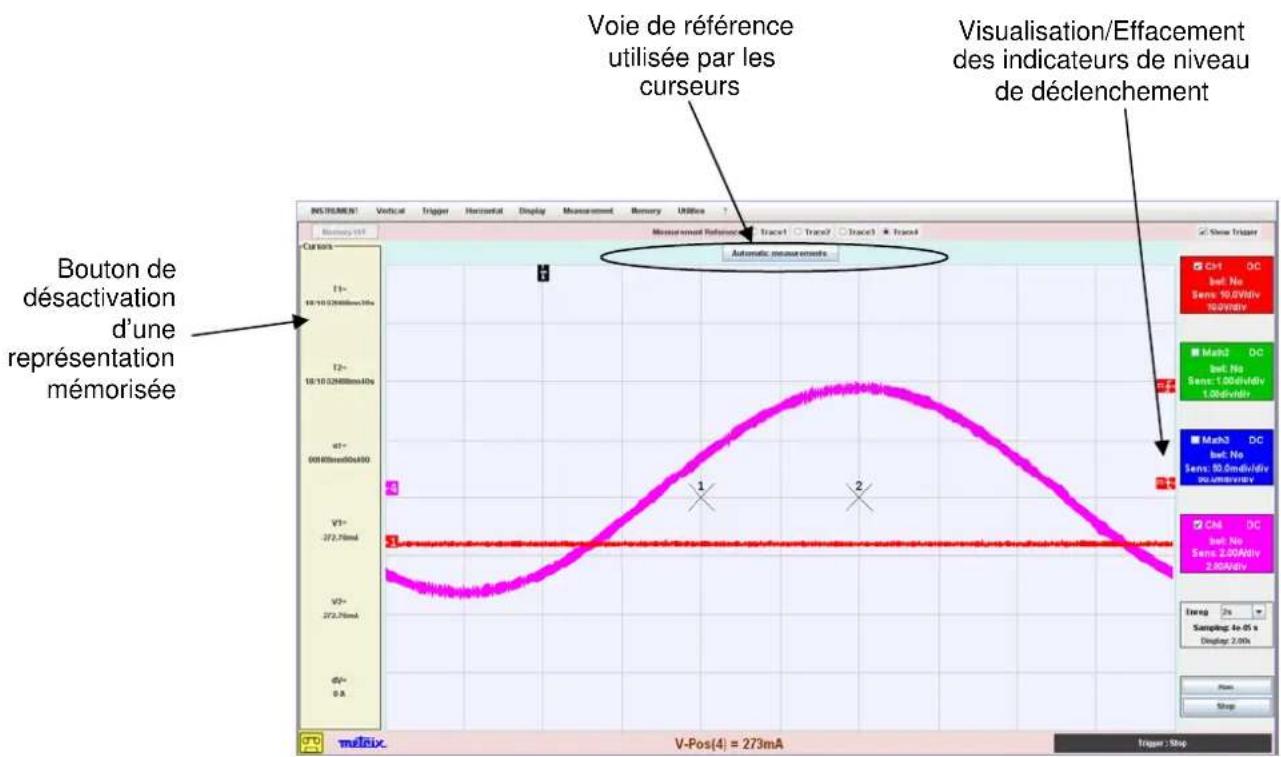

Possibilités offertes dans ce mode :

• Visualisation des courbes telles qu'elles sont affichées sur l'instrument
  Réglage de tous les paramètres de l'instrument
  ➢ Mesures par curseurs, relatives à une courbe de référence
  Mesures automatiques (à partir des échantillons situés entre les curseurs)

Voie de référence utilisée par les curseurs Automatic mesur essets Visualisation/Effacement des indicateurs de niveau de déclenchement Bouton de désactivation d'une représentation mémorisée V-Pos(4) = 273mA Trigue : Stop

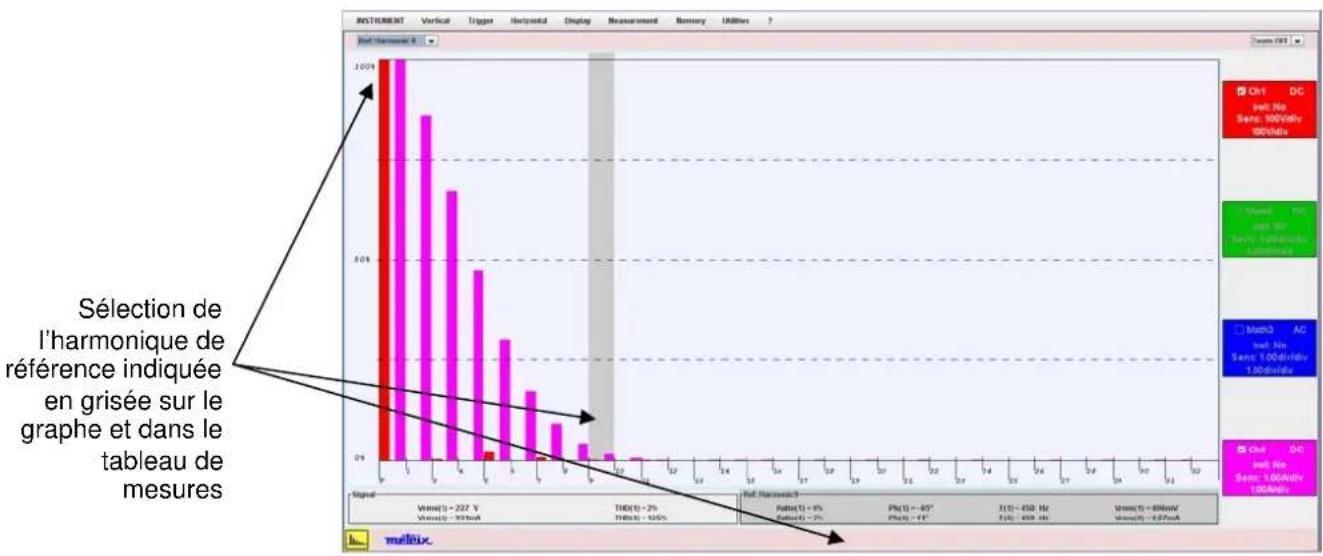

« Analyse des HARMONIQUES »

Possibilités offertes dans ce mode :

➢ Analyse harmonique des signaux connectés sur les voies de l'instrument
▶ Calcul et Visualisation de 32 harmoniques
Réglage de tous les paramètres de l'instrument
Mesures automatiques avec sélection d'une harmonique de référence

Mesures automatiques (à partir des échantillons situés entre les curseurs)

3 - ScopeAdmin

ScopeAdmin

En utilisant un protocole de communication spécifique, cet utilitaire vous permet d'accèder à différents paramètres de configuration d'un parc d'instruments METRIX:

• les paramètres IP,
• les paramètres d'impression,
• les paramètres de configuration (langue, veille, ...).

Avec ScopeAdmin, vous pouvez envoyer un message à tous les instruments connectés ou à un instrument en particulier, ce message est alors affiché sur l'écran de l'instrument.

Vous pouvez également interdire l'accès aux paramètres de configuration depuis la face avant de l'instrument et mettre en veille ou arrêter les instruments connectés

L'utilitaire se présente sous forme d'applet et doit être exécuté sur une machine cliente (PC ou autre) d'un instrument serveur.

La seule langue disponible avec ScopeAdmin est l'anglais.

Le seul instrument, sur lequel l'adresse IP doit être prédéfinie, est l'instrument sur lequel votre PC va se connecter pour télécharger l'applet. L'adresse IP des autres instruments du parc à gérer, pourra être définie par ScopeAdmin.

Pour accéder à ScopeAdmin depuis le navigateur installé sur votre PC, inscrivez dans la barre d'adresse :

http://Adresse IP de l'instrument/ScopeAdmin.html.

Un nom d'utilisateur et un mot de passe vous sont demandés :

Utilisateur

admi

Mot de passe : admetri*

L'applet ScopeNet est alors téléchargée dans le PC et s'exécute dans le navigateur.

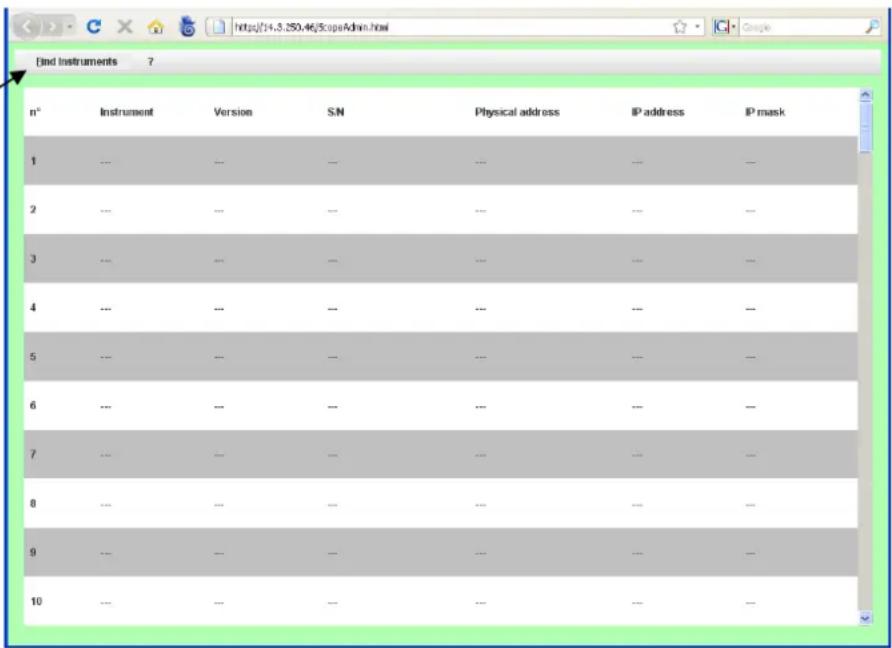

Cliquez sur 'Find Instruments' pour scruter votre réseau et afficher tous les instruments connectés supportant ScopeAdmin.

Si vous obtenez le message d'erreur suivant lors de la connexion :

Votre PC n'autorise pas l'écution de cet applet.

Dans ce cas, vous devez utilisez l'outil « policytools » situé dans le répertoire d'installation de JAVA.

Avec cet outil, vous allez configurer votre PC pour qu'il autorise l'exécution des applets.

3 - ScopeAdmin (suite)

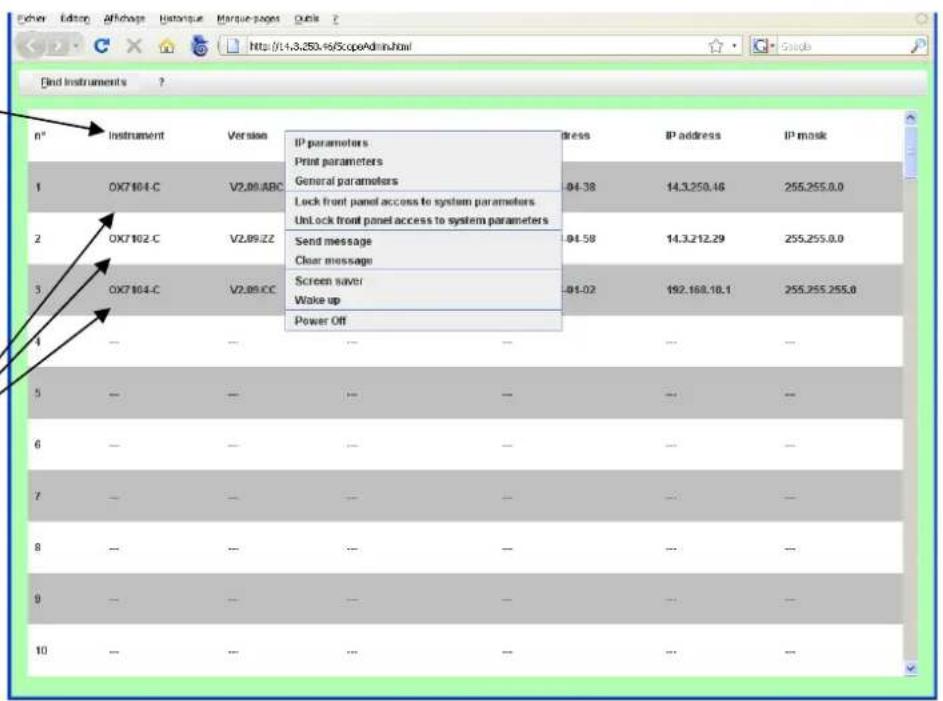

Ecran obtenu après avoir exécuté « Find Instruments »

Un click droit de souris dans la barre de titre fait apparaître un menu contextuel, les actions générées depuis ce menu concerneont tous les instruments de la liste.

Un click droit de souris dans une ligne dédiée à un instrument spécifique, fait apparaître le même menu contextuel, mais les actions générées depuis ce menu ne concerneront que l'instrument choisi.

Find Instruments ? n° Instrument Version IP parameters Print parameters General parameters Lock front panel access to system parameters Unlock front panel access to system parameters Send message Clear message Screen saver Wake up Power Off 1 OX7104-C V2.08.ABC 2 OX7102-C V2.09.ZZ 3 OX7104-C V2.09.CC 4 - - - - - 5 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14.3.250.16 255.255.0.0 6 - - - - - - 7 - - - - - - 8 - - - - - - 9 - - - - - 10 -- -- -- -- -- -- --

4 - Policy Tool

Configuration de la machine cliente (PC)

- ScopeAdmin utilise le port UDP 50000 de l'oscilloscope.

- Sur votre PC, vous devez modifier le fichier d'autorisation d'exécution des applets pour permettre à ScopeAdmin de fonctionner :

Lancez l'utilitaire policytool contenu dans le répertoire d'installation de JAVA (ex : C:\Program Files\Java\jre1.6.0_07\bin).

Si un fichier d'autorisation existe déjà, l'utilitaire l'ouvrira, sinon vous devez le créer.

Sous Windows XP, ce fichier doit se situer à cet emplacement C:\Documents and Settings\votre_nom et se nommer .java.policy

La documentation de l'outil policytool est disponibile sur le site http://download.oracle.com/javase/6/docs/technotes/tools/windows/policytool.html

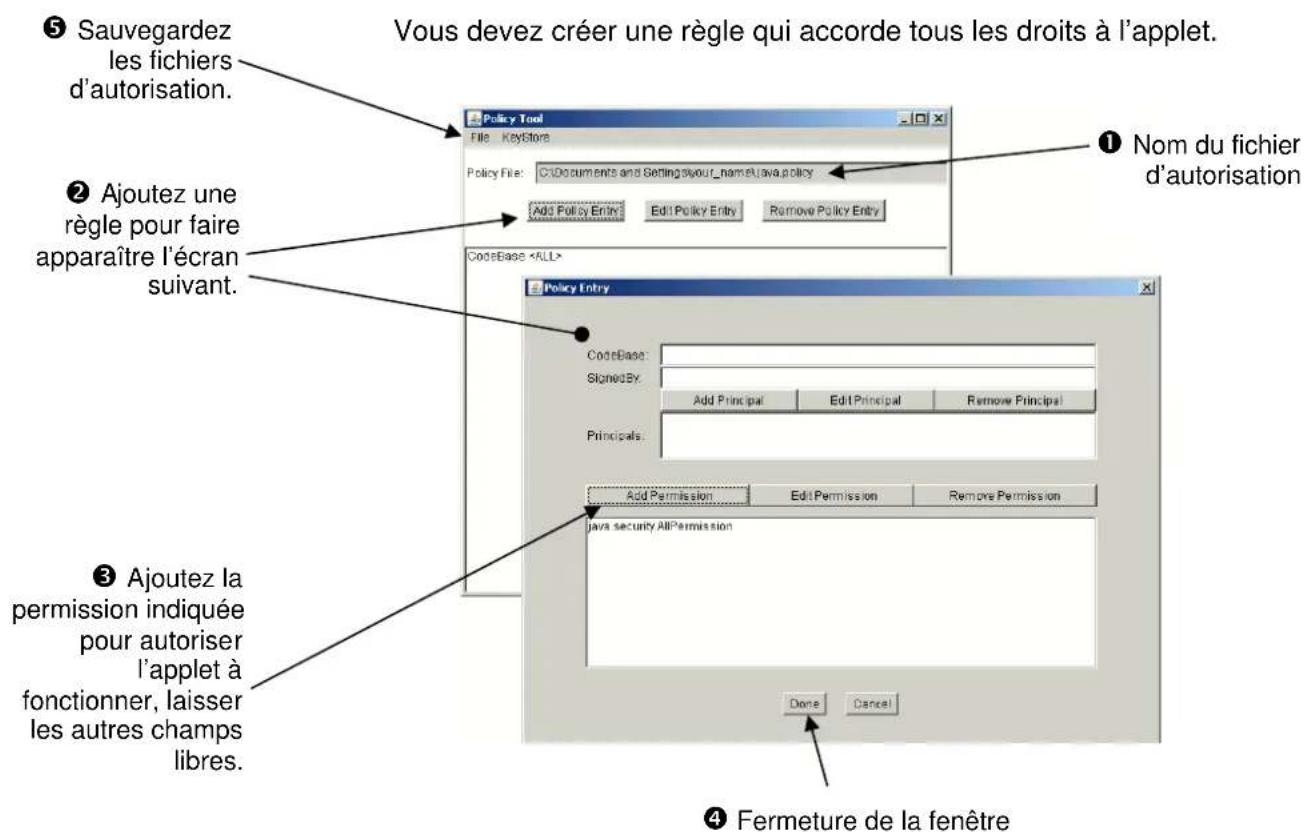

⑤ Sauvegardez les fichiers d'autorisation. ② Ajoutez une règle pour faire apparaître l'écran suivant. ③ Ajoutez la permission indiquée pour autoriser l'applet à fonctionner, laisser les autres champs libres. Vous devez créer une règle qui accorde tous les droits à l'applet. ① Nom du fichier d'autorisation Policy Tool File KeyStore Policy File: C:\Documents and Settings\your_name\Java policy Add Policy Entry Edit Policy Entry Remove Policy Entry CodeBase Policy Entry CodeBase: SignedBy: Add Principal Edit Principal Remove Principal Principals: Add Permission Edit Permission Remove Permission Java security AllPermission Done Cancel ④ Fermeture de la fenêtre

Applications

1. Visualisation du signal de sonde de calibration

• Raccordez la sortie calibrateur (Probe Adjust 2,5 V, 1 kHz) à l'entrée CH1, en utilisant une sonde de mesure de rapport 1/10 (par exemple).
  • Dans la barre des menus :

- cliquez sur « Instrument »

- sélectionnez « Oscilloscope »

- ou cliquez sur l'icône pour afficher la fenêtre de « Contrôle Oscilloscope » suivante :

MTX1054BW MTX1054BW203 - Contrôle Oscilloscope Fichier Instrument Vertical Horizontal Affichage Mesure Outils ? Meas : CH4 Ethernet Vertical CH1 CH2 CH3 CH4 Sonde 1.00 1.00 1.00 1.00 Volt/div 50.0mV 200mV 50.0mV 50.0mV Couplage DC AC AC DC Position -125.00 mV 0.00 mV 0.00 mV 0.00 mV BWL Aucun Aucun Aucun Aucun V-Auto Range Autoset Autoset Autoset Autoset Horizontal T/div 500μs H-pos Trigger (div) 5.00 Autoset CAPTURE... Logic Analyzer Déclenchement Mode Auto Décl. Principal Trig XY >>> Source CH1 LEVEL 50% Niveau 0.00 mV Filtre DC >>> XY >>> FFT >>> RUN / STOP AUTOSET

Dans le pavé « Vertical » voie CH1 :

* Validez la voie : CH1
* Sonde : 1.00
* Sensibilité CH1 V/div : 50.0 mV (sonde 1/10)
* Couplage entrée CH1 : DC
* Position : -125.00 mV
* BWL : aucun

Dans le pavé « Horizontal » :

* Coef. de balayage T/div : 500 μs
* H-pos Trigger : 5.00 div

Dans le pavé « Déclenchement » :

* Mode de déclenchement : Auto
* Source de déclenchement : CH1
* Couplage voie de déclenchement : DC
- Allez dans le Menu « Déclenchement » pour faire apparaître la fenêtre « Paramètres de Déclenchement »)
- ou cliquez sur le front montant 📁 de la barre d'outils
- ou faites un clic droit sur le pavé « Déclenchement » du panneau de contrôle.

MTX1054B - Paramètres de déclenchement Principal | Pulse | Retard | Comptage | TV | Secteur | Déclenchement sur Front Source principale (P) Voie 1 2 3 4 Front + - Couplage DC Niveau 125.00 mV Rejet bruit Holdoff 40.00 ns Ok Appliquer Annuler

* Niveau de déclenchement : 125.00 mV
* En cliquant sur la touche « RUN/STOP », lancez les acquisitions (« RUN » s'affiche sous la fenêtre « Trace Oscilloscope »).
* Activez les mesures manuelles dt / dv.
* Positionnez les curseurs pour mesurer l'amplitude et la fréquence du signal.

Le signal de la sortie calibrateur est visualisé dans la fenêtre « Trace Oscilloscope » :

L'amplitude du signal donnée par les curseurs (X1, Y1) et (X2, Y2) est de dY = 251 mV comme la sonde utilisée atténue par 10, l'amplitude de la sortie calibrateur est de 251 mV x 10 = 2.51 V et la fréquence de 1 / dX = 998 Hz.

Réglez la compensation basse fréquence de la sonde, afin que le plateau du signal soit horizontal (voir figure ci-dessous).

Sonde sur-compensée Sonde compensée Sonde sous-compensée

Se reporter à la notice jointe à la sonde pour effectuer les compensations.

3. Mesures automatiques avec compensation du coefficient d'atténuation de la sonde

• Raccordez la sortie calibrateur (2,5 V, 1 kHz) à l'entrée CH1, en utilisant une sonde de mesure de rapport 1/10.
• Pour les réglages de la sonde, voir le §. Visualisation du signal de calibration.
• Sélectionnez le :

* calibre vertical CH1 : 50 mV/div.
* coef. de base de temps : 200 μs/div.
* coef. d'échelle verticale : 10 (→ le calibre devient 500 mV/div.)
* couplage DC : CH1

- Affichez le tableau des mesures automatiques du signal de la voie CH1 par le menu : « Mesure » → « Mesures automatiques » (voir §. Mesure)

Le tableau des 19 mesures réalisées sur la Trace1 s'affiche :

L'amplitude crête à crête du calibrateur est donnée par Vamp= 2.492V et la fréquence par F = 1.000kHz.

Lorsqu'elles ne sont plus utilisées, désélectionnez les mesures automatiques, car elles ralentissent la fréquence de rafraîchissement de la trace.

Pour cela, fermez la fenêtre « MTX1054B : Mesures auto. ».

Rappel Pour une meilleure précision des mesures, affichez au moins 2 périodes du signal et choisissez le calibre et la position verticale de façon à représenter l'amplitude crête-à-crête du signal à mesurer sur 4 à 8 divisions verticales.

4. Mesures par curseurs

Sélectionnez les mesures par curseurs par le menu : « Mesures » → « Mesures curseurs libres » et « Mesures curseurs attachés » (voir §. Mesure).

* Deux curseurs de mesure (1 et 2) sont affichés, dès que le menu est activé.
* Les 2 mesures réalisées sont dt (intervalle dX entre les 2 curseurs horizontaux X1 et X2) et dv (différence de tension dY entre les 2 curseurs verticaux Y1 et Y2).

Example : (1) dt = dX = 1.0 ms, dv = dY = 251.0 mV

Rappel Les deux curseurs de mesure (1 et 2) peuvent être déplacés à l'aide de la souris.

5. Mesures de déphasage par curseurs

a) Mesure de phase automatique

- Dans un premier temps, il faut disposer de 2 signaux déphasés à afficher sur les voies.

- Sélectionnez la trace de référence par rapport à laquelle on désire réaliser les mesures de phase par le menu :

« Mesure » → « Référence » → « Trace 1 » ou « Trace 2 » (voir §. Référence).

Exemple : « Mesure de Référence » → « Trace 1 ».

- Sélectionnez la mesure de phase automatique par le menu :

« Mesure » → « Mesures de phase » (voir §. Mesure de phase).

Exemple : « Mesure de phase » → « CH2 / ref ».

* Les 2 marqueurs (+, +) des mesures automatiques sont affichés sur la trace de référence (CH1). Un marqueur « + » est affiché sur la trace sur laquelle est réalisée la mesure de phase (CH2).

* La mesure de phase (en °) est indiquée sous l'affichage des valeurs dX et dY.

Example : CHx / ref = 180.0°

L'instrument affiche en simultané les valeurs des 19 mesures automatiques et les mesures automatiques(ou manuelles) de phase.

- Les 3 marqueurs sont fixes ; ils ne peuvent pas être déplacés.

- Si la mesure n'est pas réalisable, « --- » apparaît.

- Sélectionnez la mesure de phase manuelle par le menu :

« Mesure » → « Mesure manuelle de phase » (voir §. Mesure).

* Les 2 curseurs (+, +) des mesures manuelles sont affichés sur la trace de référence (☒ CH1). Ils doivent être positionnés de manière à déclarer la période (qui correspond à 360°). Un curseur « + », par rapport auquel est réalisée la mesure de phase, est affiché. Ce curseur peut être déplacé dans la fenêtre d'affichage « Trace Oscilloscope ».

* La mesure de phase (en °) est indiquée sous l'affichage des valeurs dX et dY.

Example : (1)Ph = 180.4°

- Les 3 curseurs de mesure sont présents, si au moins une trace est affichée à l'écran.

- Les 3 curseurs de mesure peuvent être déplacés librement à l'aide de la souris.

6. Visualisation d'un signal vidéo

Cet exemple illustre les fonctions de synchronisation TV et l'utilisation du mode SPO sur un signal complexe.

Il est recommandé d'utiliser un adaptateur 75 Ω pour l'observation d'un signal vidéo.

- Injectez sur la voie CH1 un signal TV composite, présentant les caractéristiques suivantes :

• 625 lignes
• modulation positive

• bandes verticales en échelle de gris

• Sélectionnez la voie CH1.

• Dans le pavé « Déclenchement », cliquez sur le bouton >>>, puis sélectionnez l'onglet « Principal ».
• Validez la voie 1 comme source principale de déclenchement.
• Sélectionnez l'onglet : TV.

• Réglez : - le nombre de lignes standard à 625 lignes (SECAM) ou 525 lignes (PAL, NTSC) suivant le standard utilisé.

• la polarité à +

• le n° de ligne à 25.

• Sélectionnez le couplage CH1 : DC

• Position verticale : - 600mV
• Sélectionnez la sensibilité V/div CH1 : 200mV
• Réglez le coef. de balayage T/div à : 25μs
• Sélectionnez le déclenchement : automatique
• Sélectionnez l'affichage : Enveloppe

- Cliquez sur le bouton « RUN/STOP » pour lancer les acquisitions.

L'état de l'acquisition (Prêt, RUN, STOP) est indiqué à droite sous l'affichage de la courbe, dans la zone d'affichage de l'état de déclenchement.

- Optimisez la vitesse de la base de temps pour observer plusieurs lignes TV complètes.

Exemple d'un signal vidéo (MTX1054B)

A l'aide des curseurs manuels, vérifiez la durée d'une ligne (64 μs)

• Affichez les curseurs manuels en cliquant sur l'icône : ou depuis la barre de Menus Mesure → Mesures curseurs libres.
• Positionnez, avec la souris, les curseurs 1 et 2 respectivement sur le début et la fin d'une ligne.

Les mesures dv et dt entre les 2 curseurs sont reportées en haut à gauche de la zone affichage trace.

Exemple : dX = 64.1 μs = durée d'une ligne

7. Examen d'une ligne TV spécifique

Pour examiner de manière plus détaillée un signal de ligne vidéo, le menu déclenchement TV permet de sélectionner un numéro de ligne spécifique.

• Sélectionnez dans le bloc « Déclenchement », cliquez sur sélectionnez l'onglet « TV ».
• Réglez :
• le nombre de lignes standard : 625 lignes pour le standard SECAM
• la polarité : + (vidéo positive)
• ligne : 25

FFT >>>

- Sélectionnez la sensibilité de CH1 : 200 mV/div

- Sélectionnez le coef. de balayage : 25 µs/div. par l'ascenseur de la boîte « T/div » base de temps

- Sélectionnez le mode persistance SPO pour observer les détails du signal vidéo.

Exemple de la ligne vidéo 25

8. Mesure en mode « Analyseur »

Dans un premier temps, il faut injecter un signal de fréquence comprise entre 40 Hz et 1 kHz sur les voies CH1, CH2, CH3 ou CH4.

Rappel

• Seuls les signaux des voies CHx (et non les fonctions Mathx) peuvent faire l'objet d'une analyse harmonique.

• En mode Analyseur, la base de temps n'est pas réglable.

• Réglez correctement l'amplitude des voies en mode « Oscilloscope » (les signaux affichés ne doivent pas être en saturation).

• Dans le menu « Instrument », sélectionnez « Analyseur » ou cliquez sur l'icône de la barre d'outils.

Rappel

Le contenu harmonique du signal des voies CH1, CH2, CH3, CH4 est représenté par des barres « pleines » de la couleur de la voie (rouge pour CH1, verte pour CH2, bleu pour CH3 et rose pour CH4).

• Le pavé « SIGNAL » sous la décomposition permet de connaître :
• la ou les voies actives
• la tension efficace (RMS) du signal en volts
• le taux de distorsion harmonique (en %) du signal
• La boîte Référence permet de sélectionner l'harmonique de référence pour les mesures.

Exemple de décomposition harmonique (MTX 1054)

- Le pavé « Réf. : Harmonic X » » renvoie sur l'harmonique sélectionné :

• sa valeur en % du fondamental
• sa phase en ° par rapport au fondamental
• sa fréquence en Hz
• sa tension efficace (RMS) en volts

Injectez sur :

• CH1 : le signal de la sortie calibrateur (2,5 V, 1 kHz) (voir §. Visualisation du signal de calibration).
• CH2 : un signal triangulaire de 200 Hz et 1 V d'amplitude crête à crête.

Visualisation des signaux CH1-CH2 en mode Oscilloscope

Affichage de l'« Analyse des Harmoniques » mode Analyseur

On remarque que pour le signal CH1 (signal carré 1 kHz), l'amplitude de l'harmonique 3 (à 3 kHz) représente 33 % (ratio) du fondamental et pour le signal CH2 la fréquence de l'harmonique 3 est de 608 Hz.

9. Visualisation de phénomènes lents « Mode ROLL »

Examen d'un phénomène lent

Cet exemple a pour objet l'analyse de phénomènes lents pour les bases de temps allant de 200 ms à 200 s par division.

Les échantillons sont affichés au fur et à mesure de leur acquisition sans attendre le Trigger (mode "Roll").

• Sélectionnez le mode « Oscilloscope », dans menu « Instrument »
• Injectez sur l'entrée CH1 un signal sinusoidal 1 V crête à crête, 1 Hz.
• Réglez la base de temps à 500 ms.
• Sélectionnez la voie CH1.
• Sélectionnez la sensibilité et le couplage de CH1 :

- Sensibilité : 200 mV/div

- Couplage : DC

- Sélectionnez les paramètres de déclenchement : Menu « Décl » → « Paramètres » :

- Source de déclenchement : CH1

- Front de déclenchement : +

- Sélectionnez le mode de déclenchement « Monocoup ».

- Cliquez sur l'icône pour autoriser la sélection du trigger dans la fenêtre trade. Positionnez le niveau du Trigger à +4 div et lancez les acquisitions par la touche RUN/STOP :

Le signal est acquis en continu, déplacez le trigger dans la fenêtre d'affichage jusqu'à atteindre 0 div, pour obtenir un événement de déclenchement.

Lorsque le niveau de déclenchement est atteint, l'oscilloscope arrête les acquisitions après avoir rempli la mémoire (il passe en mode STOP), en respectant le pré-déclenchement défini par la position horizontale du trigger.

- Pour relancer l'acquisition, re-armez le trigger en cliquant sur le bouton « RUN/STOP ».

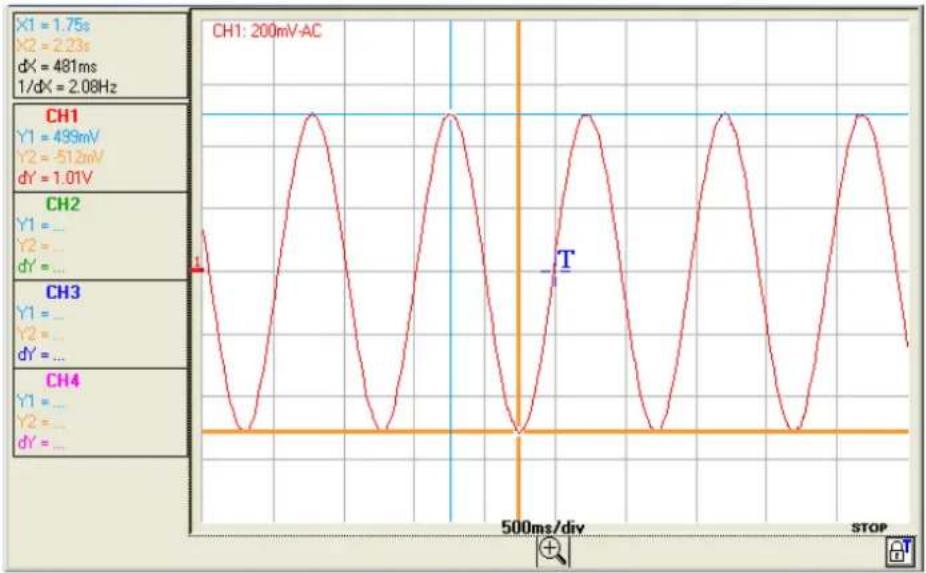

Examen du signal (MTX 1054B)

Surveillance de la variation d'une tension et détection du franchissement d'un niveau

• Sélectionnez le mode « Enregistreur » icône ou à l'aide du menu « Instrument ».
• Vérifiez que le mode « capture 1 défaut » est activé (voir menu « Déclenchement »).
• Injectez sur CH1 le signal à surveiller.
• Sélectionnez l'entrée CH1.
• Réglez la sensibilité verticale (2 V/div).
• Réglez la durée d'enregistrement ou l'intervalle d'acquisition (1 min)
• Sur le panneau « Contrôle Enregistreur », réglez les paramètres de déclenchement : type et niveau de seuil.

Exemple

Déclenchement « Supérieur à » sur la voie CH1 représenté par le symbole F1^ avec un niveau1 (➤ 6 V).

Sur les autres voies sélectionnez : « pas de déclenchement ».

Lancez les acquisitions en cliquant sur le bouton « RUN/STOP ».

MTX1054B MTX1054B - Contrôle Enregistreur Fichier Instrument Vertical Déclenchement Affichage Mesure Outils ? Meas : CH1 Ethernet Vertical CH1 CH2 CH3 CH4 Sonde 1.00 1.00 1.00 1.00 Volt/div: 2.00V 2.00V 50.0mV 50.0mV Couplage DC DC DC DC Position 0.00 V -4.00 V 0.00 mV 0.00 mV BWL: Aucun Aucun Aucun Aucun Déclenchement Niveau1 2.00 V 5.00 V 0.00 mV 0.00 mV Niveau2 0.00 V -4.00 V 0.00 mV 0.00 mV Type Supérieur à Extérieur Pas de décl. Pas de décl. Horizontal Durée d'enregistrement: 10 min RUN / STOP CAPTURE... Intervalle d'acquisition: 1.20 s

• Injectez sur la voie CH1 un signal sinusoidal de fréquence 0,1 Hz et d'amplitude 3 V crête à crête
• Augmentez brusquement l'amplitude du signal de façon à dépasser le seuil de 6 V, puis revenez à l'amplitude initiale.
• L'acquisition du défaut d'amplitude va s'effectuer puisque le seuil « Supérieur à » 6 V a été dépassé.

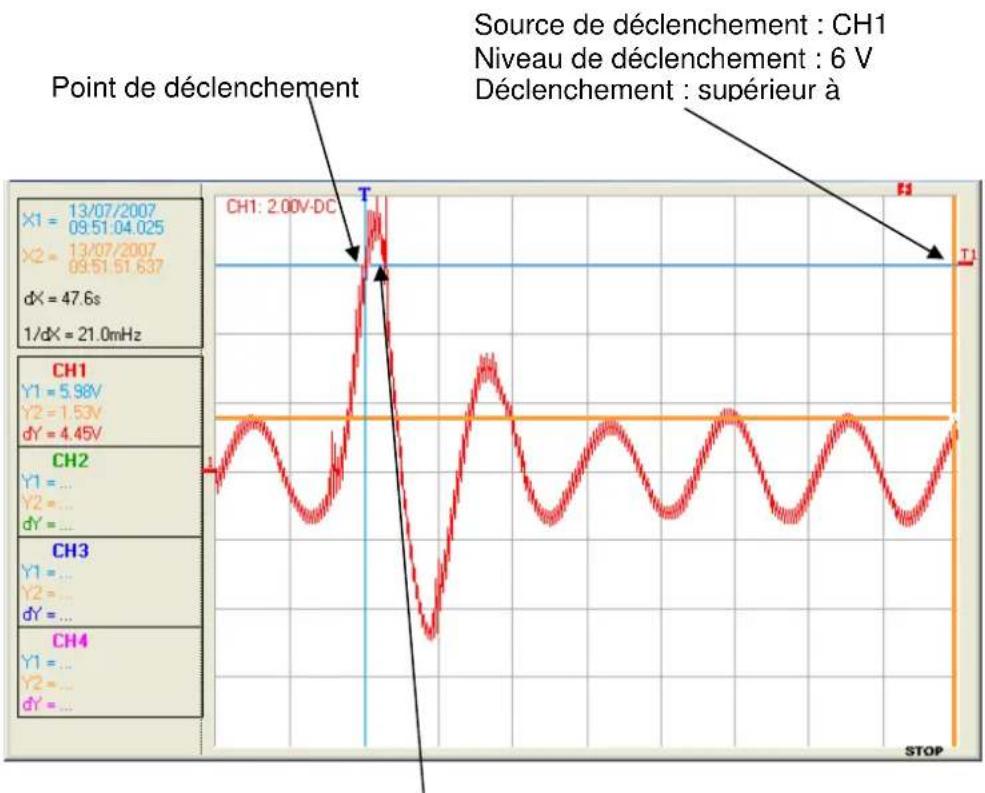

Courbe obtenue

Défaut d'amplitude dépassant le seuil 6 V

L'acquisition a été déclenchée lorsque le signal est passé au-dessus du niveau de déclenchement 6 V, le défaut a été capturé, en respectant un pré-déclenchement de 2 divisions.

11. Utilisation d'une imprimante

Pour lancer une impression des différentes fenêtres actives sur une imprimante réseau depuis le PC :

MTX1054B MTX1054B - Contrôle Enregistreur Fichier Instrument Vertical Déclenchement Affichage Mesure Outils ? Meas : CH1 Ethernet Vertical Imprimer... CH1 CH2 CH3 CH4 Sonde 1.00 1.00 1.00 1.00 Volt/div: 2.00V 2.00V 50.0mV 50.0mV Couplage DC DC DC Position 0.00 V -4.00 V 0.00 mV 0.00 mV B'WL: Aucun Aucun Aucun Aucun Déclenchement Niveau1 2.00 V 5.00 V 0.00 mV 0.00 mV Niveau2 0.00 V -4.00 V 0.00 mV 0.00 mV Type Supérieur à Extérieur Pas de décl. Pas de décl. Horizontal Durée d'enregistrement: 10 min RUN / STOP CAPTURE... Intervalle d'acquisition: 1.20 s

Impression

• Cliquez sur l'icône imprimante 📁 de la barre d'outils.
• Sélectionnez le type d'imprimante parmi celles installées sur votre PC.
• Cochez les éléments à imprimer parmi ceux disponibles.
• Choisissez l'orientation d'impression « Portrait » ou « Paysage ».
• Cliquez sur « OK » pour lancer l'impression.

Sélectionner les fenêtres à imprimer: ✓ Panneau de Controle ✓ Panneau Trace ✓ Graphe XY ✓ Graphe FFT ✓ Mesures automatiques Portrait Paysage Sélectionner l'imprimante: Minolta Di3010 PCL6 Télécopieur PDFCreator Minolta Di3010 PCL6 Launcher_PDF HP LaserJet 6L HP LaserJet 4 Faxnet-Web Ok Annuler

Spécifications techniques du Mode « Oscilloscope »

Déviation verticale		Seules les valeurs affectées de tolérance ou de limites constituent des valeurs garanties (après une demi-heure de mise en température). Les valeurs sans tolérance sont données à titre indicatif.
Caractéristiques		Spécifications	Observations
Nombre de voies MTX 1054B/C		4 voies : CH1, CH2, CH3 & CH42 voies : CH1, CH2, EXT
Type d'entrées		Classe 1, masses communes
Bande passante à -3dB		>150 MHz ( 200 MHz^1 ) sur les calibres verticaux allant de 5 mV à 5 V/div.≥15 MHz sur le calibre 2,5 mV/div.≥15 MHz sur les calibres 10 V/div.à 100 V/div →	Mesurée sur charge 50 Ω avec un signal d'amplitude 6 divisions
Dynamique du décadrage vertical		±10 divisions sur tous les calibres
Couplage d'entrée		AC : 10 Hz à 150 MHz ( 200 MHz^1 )DC : 0 à 150 MHz ( 200 MHz^1 )GND : référence
Limiteur de bande passante BWL		4 valeurs :aucun, 15 MHz, 1,5 MHz, 5 kHz
Temps de montée		<23 ns pour le calibre vertical 2,5 mV/div.<3 ns (<2 ns ^1 ) pour tous les calibres verticaux 5 mV à 100 V/div.
Diaphonie entre voies		DC à 100 MHz ≥30 dB	- pour les calibres dont la bande passante >150 MHz- même sensibilité sur les 2 voies
Tolérance ESD ±2 kV
Réponse aux signaux rectangulaires 1 kHz et 1 MHz		Dépassement <5 % sur front montant ou descendantAberrations <5 %
Précision des calibres verticaux		±2 %	Séquence des calibres verticaux 1 - 2 - 5Variation par bonds
Résolution verticale		±0,2 % de la pleine échelle
Précision des mesures verticales DC		±[2 % (lecture – décadrage)+ précision du décadrage vertical+(0,05 div.) x (V/div.)]
Précision du décadrage vertical		±[0,01 x (valeur du décadrage)+ 4 mV + (0,1 div.) x (V/div.)]
Sondes		Pour prendre en compte le coefficient d'atténuation de la sonde dans l'affichage :(≥: avec une sonde atténuatrice 1/10réglez le coefficient « Sonde » à 10,pour afficher directement l'amplitude du signal en bout de sonde)plage de variation du coefficient de sonde : 0.00001 à 100000.00	NB : le coefficient de sonde doitêtre introduit manuellement.Il n'y a pas de détection automatique de la présence de la sonde.
Tension d'entrée maximum		420 Vpk (DC + crête AC 1 kHz) sans sonde1400 Vpk (DC + crête AC 1 kHz) avec sonde 1/10 HX0004 ou HX0005
Sécurité électrique		300 V, CAT II sans sonde1000 V, CAT II avec sonde 1/10 HX0004 ou HX0005
Impédance d'entrée		1 MΩ ±1 % env. 13 pF
Modes d'affichage MTX 1052B/C		CH1, CH2, MATH3, MATH4CH1, CH2, CH3, CH4

^1 MTX 105xC

Spécifications techniques du Mode « Oscilloscope » (suite)

Traitement mesures
Fonctions mathématiques	Editeur d'équationAddition, soustraction, multiplication, division et fonctions complexes entre voies.
Mesures automatiques	Mesures temporellestemps de montéetemps de descenteimpulsion positiveimpulsion négativerapport cycliquepériodefréquencephasecomptage	Mesures de niveautension continuetension efficacetension crête à crêteamplitudetension max.tension min.plateau sup.plateau inf.dépassement
	intégrale
Résolution des mesures	9 bits

Déviation horizontale (base de temps)

Caractéristiques	Spécifications	Observations
Calibres de base de temps 35 calibres, de 1 ns à 200 s/div. Séquence 1 - 2 - 5
Précision de la base de temps ± 0,5 %
Fréquence d'échantillonnage monocoup MTX 1054B/CMTX 1054B	100 MS/s sur 4 voies200 MS/s sur 2 voies → 1 parmi CH1/CH2	1 parmi CH3/CH4 Précision ± 200 ppm
MTX 1052B	100 MS/s sur 2 voiesMTX 1052B/CMTX 1052B/C200 MS/s sur 1 voie → 1 parmi CH1/CH2
Précision des mesures temporelles	± [(0,04 div.) x (time/div.)+ 0,005 x (lecture) + 1 ns]
ZOOM horizontal	Les facteurs de « zoom horizontal » disponibles vont de x1 à x100 suivant la séquence 1-2-5(en mode ZOOM, on retrouve la même séquence de calibres de base de temps qu'en mode normal).	N.B.: L'oscilloscope dispose d'une capacité de mémoire d'enregistrement de 50 kpts par voie.L'affichage horizontal à l'écran est de 500 points pour 10 divisions.
Mode XY	La bande passante est identique en X et en Y.
Bande passante en X et en Y	150 MHz (200 MHz ^2 )
Erreur de phase	< 3° à 1 MHzEn mode XY à chaque instant t :Le plus petit incrément de temps entre deux points XY successifs est donné par la fréquence d'acquisition réelle de l'oscilloscope.La représentation en mode XY dépend donc du calibre de base de temps sélectionné.
Mesures par curseur	Curseurs libresCurseurs attachés
^2 MTX 105xC

Spécifications techniques du Mode « Oscilloscope »

Circuit de déclenchement
Caractéristiques	Spécifications	Observations
Sources de déclenchement
MTX1052B/C	CH1, CH2, EXT, Secteur
MTX1054B/C	CH1, CH2, CH3, CH4, Secteur
Mode de déclenchement Automatique
	DéclenchéMonocoup
Couplage de déclenchementsans limitation de bande	AC : BP 10 Hz à 150 MHz (200 MHz ^3 )DC : BP 0 à 150 MHz (200 MHz ^3 )HF reject : BP 0 à 10 kHzLF reject : BP 10 kHz à 150 MHz (200 MHz ^3 )
Pente de déclenchement	Front descendant ouFront montant
Sensibilité de déclenchement
Sources	0,6 div. de 0 à 10 MHz	Amplitude du signalobservée à l'écran
Couplage d'entrée : DC	1,5 div. de 10 à 150 MHz(< 3 div. de 150 à 200 MHz ^3 )
Couplage voie déclenchement :DC	(si « réjection de bruit » → inactif)(1,5 div. à 1 kHz si «réjection de bruit actif»)
Source EXT MTX 1052B/C→	50 mVeff à 1 kHz
Niveau de déclenchement
Plage de variation	± 8 div.
Type de déclenchement	sur front
	sur largeur d'impulsion < t ≈ t >t de 20 ns à 10,5 s
	Déclenchement après délai de 40 ns à 10.5 s
MTX 1052B/C →	source de « Qualifier » : CH1 CH2 EXTsource de déclenchement : CH1 CH2 EXT
MTX1054B/C →	source de « Qualifier » : CH1 CH2 CH3 CH4source de déclenchement : CH1 CH2 CH3 CH4
	Déclenchement après comptage de 2 à 16 384 évènements
MTX 1052B/C →	source de « Qualifier » : CH1 CH2 EXTsource de comptage : CH1 CH2 EXT
MTX1054B/C →	source de « Qualifier » : CH1 CH2 CH3 CH4source de déclenchement : CH1 CH2 CH3 CH4
	Déclenchement TV
MTX 1052B/C, MTX1054B/C →	Sélection de la polarité : + et -Sélection du n° ligne : 525 lignes (NTSC), 625 lignes (PAL/SECAM)Sensibilité déclenchement TV : > 1 div.
Pré-déclenchement	Réglable de 0 à 100 %
HOLDOFF	Réglable de 40 ns à 10,5 sec.
^3 MTX 105xC

Spécifications techniques du Mode « Oscilloscope » (suite)

Chaine d'acquisition
Caractéristiques	Spécifications	Observations
Résolution de l'ADC	9 bits (22 LSB/div.)	1 convertisseur par voie
Fréquence d'échantillonnage maximum	100 MS/s
Modes d'échantillonnageTemps RéelMTX1054B	200 MS/s max. sur 2 voies	Signaux uniques, non répétitifsPrécision ± 200 ppm
	200 MS/s max. sur 1 voie
	100 MS/s max. sur 4 voies
	100 MS/s max. sur 2 voies
Temps Equivalent ETS	100 GS/s max.	Signaux répétitifsPrécision ± 200 ppm
Capture de transitoiresLargeur minimum des Glitchsdetectables(acquisition min/max)	≥ 10 ns	Quelle que soit la base de temps utilisée, les événements de courte durée (Glitch, ≥ 10 ns) sont visualisés.
Profondeur mémoire acquisition	50 ko fixe
Fonction PRETRIG de 0 ko à 50 ko
Mémoires de sauvegarde des voies	La sauvegarde des traces se fait dans le disque dur du PC.Le nombre maximum de fichiers que l'on peut sauvegarder dépend donc de la configuration du PC utilisé.
Mémoires de sauvegarde	Taille de la mémoire de stockage = disque dur du PC.Types de fichiers :- trace- texte- config- fonction- impression- image- etc. ...	Les fichiers sont nommés sur 15 caractères + extension
Formats de stockage (taille des fichiers)	Trace (.TRC) (≈ 200 ko)(.TXT) (≈ 500 ko)	Sauvegarde de la courbe et des paramètres d'acquisition
	Configuration (.CFG) (≈ 15 ko)	Sauvegarde de la configuration complète de l'appareil

Fichier (.FCT) (< 1 ko) Sauvegarde d'une fonction

Spécifications techniques du Mode « Oscilloscope » (suite)

Affichage

Caractéristiques	Spécifications		Observations
Ecran de visualisation	Ecran du PC
Résolution	On représente dans la fenêtre « Trace Oscilloscope »500 échantillons acquis avec un ADC 9 bits.Le nombre d'abscisses et d'ordonnées est calculé en fonction de la taille de la fenêtre d'affichage « Trace Oscilloscope ». On utilise si nécessaire une interpolation linéaire.
Fenêtre visualisée modeNormal	Mémoire complète représentée à l'écran sur 500 abscisses	50 ko
ZOOM horizontal	De 1 à 100jusqu'à 500 pts parmi les 50 kpts de la mémoire complète	cas du ZOOMmax. x 100
Modes d'affichage	Points acquis, points interpolés, moyennage
	Vecteur Les points acquis sont joints par un segment.
	Enveloppe Le min. et max. sur chaque position horizontale de l'écran sont affichés.
	Moyennage Facteurs : aucun, 2, 4,16, 64
Graticule	Complet Axes Bordures
Indications à l'écranDéclenchement	Le point de déclenchement est représenté sur la trace dans la couleur de la voie TAC de façon à indiquer simultanément :Le « niveau » dans la plage +/-10 divisions verticales (avec indicateur de dépassement)La « position horizontale » du point de déclenchement dans la plage 0 à 10 divisionsLe filtre de déclenchement (※ Voie CH1 : T - TAC - TLF - THF ).
	Traces Identificateurs de tracesPosition, SensibilitéRéférence masseIndicateurs de dépassement haut et bas des références des traces

Divers

Signal de calibration Forme		rectangulaire
	Amplitude	0 - 2,5 V ± 2 %
	Fréquence	1 kHz ± 1 %

Autoset

Temps de recherche	< 5 s
Plage de fréquence	30 Hz à 150 MHz (200 MHz ^4 )
Plage d'amplitude	40 mVpp à 400 Vpp
Limites de rapport cyclique	de 20 à 80 %

^4 MTX 105xC

Spécifications techniques du Mode « Analyse des Harmoniques »

Affichage du fondamental et des « Harmoniques »	On affiche simultanément le fondamental et les 31 premiers harmoniques du signal présent dans les voies.
Sélection de la référence pour les mesures	On peut sélectionner le fondamental ou un harmonique parmi les 31 de 40 Hz à 1 kHz
Fréquence du signal analysé
Précision des mesures
Niveau du Fondamental	±2% + 10 UR
Niveau des Harmoniques	±3% + 10 UR
Distorsion harmonique (THD)	±4%

Spécifications techniques du Mode « Enregistreur »

Durée d'enregistrement	de 2 secondes à 31 jours
Fréquence d'échantillonnage	de 40 μs à 53.57 s (mode “Capture 1 défaut”)
Capture de 1 défaut
Capture de 100 défauts	100 défauts en mémoire de travail
Capture en fichiers	Capacité d'enregistrement = capacité du PC
Déclenchement	sur seuil haut et bas sur seuil haut ou bas pour chaque voie active
Affichage	Recherche de minimum et de maximum Recherche de défauts
Précision verticale, horizontale	Spécifications identiques à celles du mode « Oscilloscope »

Interfaces de communication
Connecteur USB type B	permet de relier le scope au PC par un câble USB. Situation en face arrière de l'oscilloscope Interface USB 1.1 Driver Le driver de l'interface USB se charge automatiquement à l'installation du logiciel SCPOPEin@BOX
Interface ETHERNET	Situation en face arrière de l'appareil Type 10BASE-T (Twisted Pair) Connecteur RJ 45 8 points Standard IEEE 802.3
Ethernet WiFi	Catégorie Gamme de fréquence Puissance sortie Vitesse données Modulation DSS Sécurité WEP 64/128, WPA, WPA2/802.11i Niveau réception max. Sensibilité récepteur	IEEE 802.11b/g 2,400 - 2,484 GHz 14 + 2 / -1,5 dBm de 11 Mbps de S, DBPSK, DQPSK, CCK, OFDM, 16QAM, 64QAM -10 dBm (avec PER < 8 %)de -88 dBm du

Programmation à distance de l'oscilloscope par un PC

L'oscilloscope peut être programmé à distance avec un PC, à partir de commandes simples normalisées, en utilisant :

• l'interface USB
• l'interface ETHERNET (port 23)
• l'interface WiFi

Les instructions de programmation respectent la norme IEEE 488.2, protocole SCPI.

Reportez-vous à la notice de programmation à distance pour la liste complète des commandes et les indications de synthaxe.

Caractéristiques générales

Environnement	Température de référence 18°C à 28°CTemp. de fonctionnement 0°C à 40°CTempérature de stockage - 20°C à + 60°CUtilisation en intérieurAltitude < 2000 mHumidité relative < 80 % jusqu'à 31°C
Alimentation secteur	Tension du réseau Plage nominale d'utilisation 100 à 240 VACFréquence de 47 à 63 HzConsommation < 16 W à 230 VAC - 50 HzFusible 2,5 A / 250 V / temporiséCordon d'alimentation amovible
Sécurité	Selon CEI 61010-1 :Isolation classe 1Degré de pollution 2Catégorie de surtension de l'alimentation : CAT II 240 VCatégorie de surtension des entrées « mesure » : CAT II 300 V
CE	Cet appareil a été conçu conforme aux normes CEM en vigueur et sa compatibilité a été testée conformément à la norme NF EN 61326-1 :Immunité Grandeur d'influence : 5 mV enprésence d'un champ électromagnétique de 3 V/mGrandeur d'influence : 10 mV enprésence d'un champ électromagnétique de 10 V/m

Caractéristiques mécaniques

Boîtier	Dimensions	270 x 213 x 63 (en mm)
	Masse	1,8 kg
	Matériaux	ABS VO (auto extinguible)
	Etanchéité	IP 30
Colisage	Dimensions	300 (l) x 330 (L) x 230 (P) en mm

Fourniture

Accessoires

livrés

• Notice de fonctionnement sur CD ROM
• Notice de programmation sur CD ROM
• Logiciel « SCOPEin@BOX
• Notice de Première Installation du logiciel
  • Cordon d'alimentation réseau
• Sondes de tension 1/1, 1/10, 200 MHz, 300 V (x 2)
  • Cordon réseau Ethernet non croisé
  • Cordon réseau Ethernet croisé
  • Cordon USB A/B 1,80 m

en option

• TE BNC.M - BNC.F (x 3) HA2004-Z
• Prolong. BNC.F - BNC.F (x 3) HA2005
- Adaptateur de sécurité
• BNC.M / douille 4 mm, CAT III, 500 V (x 5) HA2002
- Adaptateur de sécurité BNC.M - F4 (x 3) HX0107
• Cord. RJ45/RJ45 droit 2 m 541116
• Cord. RJ45/RJ45 croisé 2 m 541117
- Cord..USB.A/B/1,80 m 541318
• Cord..SECT/EURO.1,5 m coudé AG0416
- Sondes de tension 1/1, 1/10, 200 MHz, 300 V HX0220
- Sonde de tension 1/10 fixe, 250 MHz, CAT II / 1000 V HX0004
- Sonde de tension 1/10 fixe, 450 MHz, CAT II / 1000 V HX0005
- Sonde de tension 1/100 fixe, 300 MHz, 5 kV Peak HX0006
- Sonde différentielle 1 voie 30 MHz MX9030-Z
- Sonde différentielle 2 voies 50 MHz entrées BNC MTX1032-C
• Cord. BNC.M / BNC.M CAT III, 500 V, long.1m (x 2) HX0106
- Point d'accès à WiFi HX0090
- Sonde Analyse Logique de bus 16 voies LX 1600-PC
- Fusible 2,5 A, 250 V, temporisé, 5 x 20 mm AT0090
