Type de produit	Alimentation stabilisée de laboratoire à affichage numérique
Modèles compatibles	AX501, AX502, AX503, AX503F (modèle fixe)
Nombre de sorties	Triple (pour AX503/AX503F) : deux sorties 0-30 V / 2,5 A et une sortie réglable 2,7-5,5 V / 5 A (fixe 3,3 V / 5 A pour AX503F)
Plage de tension (sorties principales)	0 à 30 V par sortie (jusqu'à 60 V en série)
Plage de courant (sorties principales)	0 à 2,5 A par sortie (jusqu'à 5 A en parallèle)
Puissance maximale	550 VA (AX503/AX503F)
Affichage	LED 3 digits : tension (vert) et courant (rouge) ; résolution 0,1 V / 10 mA
Réglage	Potentiomètres « gros » et « fin » pour la tension ; potentiomètre pour le courant
Fonction TRACKING	Asservissement maître/esclave pour sources symétriques (± 30 V) sur AX502, AX503 et AX503F
Protections	Limitation électronique de courant (voyant LIMIT), protection court-circuit, protection contre les échauffements excessifs
Sécurité	Conforme CEI 61010-1 (NF EN 61010-1), classe 1, degré de pollution 2, catégorie de surtension 100 V CAT I (sorties) / 300 V CAT II (secteur), TBTS
Alimentation secteur	115 V ou 230 V ± 10 %, 50-60 Hz (sélectionnable)
Dimensions (L x P x H)	270 x 225 x 120 mm (AX501/AX502) ; 270 x 225 x 120 mm (AX503/F, estimé identique)
Poids	6 kg (AX503/AX503F)
Accessoires fournis	Notice de fonctionnement en 5 langues
Accessoires en option	Cordons de sécurité 20 A (25 cm ou 50 cm), cordon de terre vert/jaune femelle 2 m
Entretien	Nettoyage avec un chiffon légèrement imbibé d'eau savonneuse ; ne pas utiliser de solvants ni de produits abrasifs
Environnement d'utilisation	Intérieur, altitude < 2000 m, température 0-50 °C, humidité < 80 % HR jusqu'à 40 °C

FOIRE AUX QUESTIONS - AX0503F METRIX

Comment utiliser la fonction TRACKING pour obtenir une alimentation symétrique ±15 V ?

Enfoncez le bouton TRACKING (voyant allumé). Réglez le courant limite identique sur les deux voies. Connectez le circuit aux bornes extérieures (MASTER + et SLAVE -). Utilisez uniquement le potentiomètre tension du MASTER pour ajuster la tension ; la SLAVE suivra proportionnellement (ex. : +15 V sur MASTER donne -15 V sur SLAVE).

Quelle est la procédure pour mettre en service l'alimentation ?

Vérifiez la tension secteur sur l'étiquette arrière. Branchez le cordon secteur. Mettez l'interrupteur Marche/Arrêt sur « I ». Aucun câble de charge ne doit être connecté avant la mise sous tension. Réglez ensuite la tension et le courant souhaités.

Que signifie le voyant LIMIT allumé ?

Le voyant LIMIT indique que le courant de sortie a atteint la valeur limite réglée. L'alimentation passe alors en mode régulation de courant : la tension n'est plus régulée et chute pour maintenir le courant constant. Cela peut provenir d'un court-circuit ou d'une surcharge.

Peut-on coupler deux sorties en parallèle pour obtenir plus de courant ?

Oui, sur les modèles AX502, AX503 et AX503F. Assurez-vous que le TRACKING est OFF. Réglez les deux voies à la même tension. Reliez les bornes + entre elles et les bornes - entre elles avec des cordons courts. Vous obtenez jusqu'à 5 A sous 30 V max.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Utilisez un chiffon doux légèrement imbibé d'eau savonneuse. Essuyez délicatement. Laissez sécher complètement avant toute remise en service. N'utilisez jamais de produits abrasifs, d'alcool ou de solvants.

Quelle est la tension de la sortie fixe sur l'AX503F ?

La sortie fixe de l'AX503F délivre une tension de 3,3 V avec un courant maximal de 5 A. Elle est destinée à alimenter des circuits logiques ou des LEDs.

Comment régler la limitation de courant sur une sortie principale ?

Tournez le potentiomètre de réglage courant (situé sous l'affichage) vers la droite pour augmenter la limite. La valeur affichée correspond au courant délivré. Si le courant atteint la consigne, le voyant LIMIT s'allume et la tension se réduit.

Quel fusible utiliser et comment le remplacer ?

Utilisez un fusible de type T 6,3 A / 250 V pour la version 230 V, ou T 10 A / 250 V pour la version 115 V. Pour remplacer, débranchez impérativement l'alimentation du secteur et des circuits. Ouvrez le boîtier (personnel qualifié) et remplacez le fusible par un modèle identique.

L'appareil peut-il être utilisé en série sans fonction TRACKING ?

Oui, sur AX502, AX503 et AX503F avec TRACKING OFF. Réglez les limites de courant identiques. Reliez la borne + d'une voie à la borne - de l'autre. Utilisez les bornes libres pour obtenir une tension cumulée jusqu'à 60 V sous 2,5 A max.

Quelle est la signification des bornes de terre et comment les utiliser ?

La borne marquée du symbole de terre (12) est connectée à la terre de protection du secteur. Elle permet de mettre à la terre le circuit alimenté pour des raisons de sécurité. N'interrompez jamais ce conducteur de protection.

MODE D'EMPLOI AX0503F METRIX

AX 501 - AX 502 - AX 503 - AX 503F (« fixe »)

ALIMENTATIONS STABILISEES

POWER SUPPLIES

STABILISIERTE STROMVERSORGUNGEN

ALIMENTATORI STABILIZZATI

Notice de fonctionnement

User's manual

Bedienungsanleitung

AX 501 - AX 502 - AX 503 - AX 503F (« fixe »)

ALIMENTATIONS STABILISEES

POWER SUPPLIES

STABILISIERTE STROMVERSORGUNGEN

ALIMENTATORI STABILIZZATI

Notice de fonctionnement page 8

Chapitre

I

1	Interrupteur Marche / Arrêt	6	Potentiomètre réglage tension « fin »
2	Borne de sortie (+)	7	Potentiomètre réglage courant
3	Borne de sortie (-)	8	Voyant de courant limite « LIMIT »
4	Borne de terre ±	9	Affichage de la tension
5	Potentiomètre réglage tension « gros »	10	Affichage du courant

LEGEND

1	On / Off switch	6	"Fine" voltage adjustment potentiometer
2	Output terminal (+)	7	Current adjustment potentiometer
3	Output terminal (-)	8	« LIMIT » current LED
4	Earth terminal ±	9	Voltage display
5	"Coarse" voltage adjustment potentiometer	10	Current display

BESCHREIBUNG

1	Interrupteur Marche / Arrêt	7	Potentiomètres réglage courant
2	Bornes de sortie (+)	8	Voyants de courant « LIMIT »
3	Bornes de sortie (-)	9	Affichage de la tension
4	Borne de terre ±	10	Affichage du courant
5	Potentiomètres réglage tension « gros »	11	Interrupteur « TRACKING »
6	Potentiomètres réglage tension « fin »	12	Voyant fonction « TRACKING » active

LEGEND

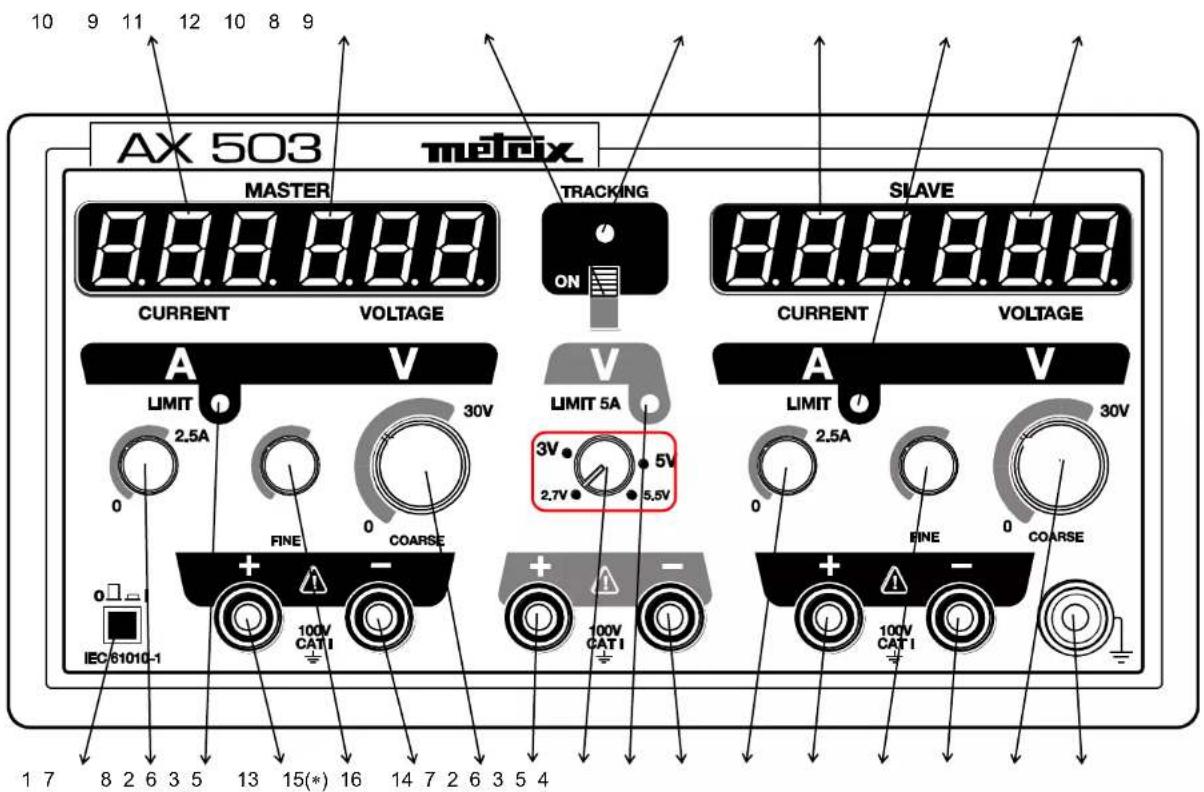

AX 503 - AX 503F (« fixe »)

10 9 11 12 10 8 9 AX 503 metroix MASTER TRACKING SLAVE CURRENT VOLTAGE ON CURRENT VOLTAGE A V LIMIT 2.5A 30V FINE COARSE IEC61010-1 100V CAT I 100V CAT I 3V 5V 2.7V 5.5V 30V LIMIT 2.5A FINE COARSE 100V CAT I 100V CAT I 1 7 8 2 6 3 5 13 15(*) 16 14 7 2 6 3 5 4

(*) sauf « fixe » / except « fixe » / außer « fixe » / tranne « fixe » / excepto « fixe »

AX 503 - AX 503F (\*)

LEGENDE

1	Interrupteur Marche / Arrêt	9	Affichage de la tension
2	Bornes de sortie (+)	10	Affichage du courant
3	Bornes de sortie (-)	11	Interrupteur « TRACKING »
4	Borne de terre ±	12	Voyant fonction « TRACKING » active
5	Potentiomètres réglage tension « gros »	13	Borne de sortie (+) (*) (**)
6	Potentiomètres réglage tension « fin »	14	Borne de sortie (-) (*) (**)
7	Potentiomètres réglage courant	15	Potentiomètre de réglage tension (sauf fixe) (**)
8	Voyants de courant « LIMIT »	16	Voyant de courant « LIMIT » 5A (**)

(*) fixe 3,3V - 5A (**) 2,7V - 5,5V

LEGEND

1	On / Off switch	9	Voltage display
2	Output terminals (+)	10	Current display
3	Output terminals (-)	11	"TRACKING" switch
4	Earth terminal 1-	12	"TRACKING" function active LED
5	"Coarse" current adjustment potentiometers	13	Output terminal (+) (*) (**)
6	"Fine" current adjustment potentiometers	14	Output terminal (-) (*) (**)
7	Current adjustment potentiometers	15	Voltage adjustment potentiometer (except fixe) (**)
8	"LIMIT" current LEDs	16	5A "LIMIT" current LED (**)

(*) fixe 3.3V - 5A (**) 2.7V - 5.5 V

BESCHREIBUNG

1.1. Précautions et mesures de sécurité....9

1.1.1. Avant l'utilisation 9
1.1.2. Pendant l'utilisation.... 10
1.1.3. Symboles.... 10
1.1.4. Consignes.... 10

1.2. Dispositifs de sécurité .... 10

1.3. Garantie 11

1.4. Maintenance....11

1.4.1. Réparation et vérification métrologique 11
1.4.2.Entretien 11
1.4.3. Stockage....11

1.5. Déballage - Ré emballage.... 11

2. DESCRIPTION DE L'APPAREIL ....12

2.1. Présentation.... 12
2.2. Organes de commande....12

2.2.1. Interrupteur marche/arrêt 12
2.2.2. Potentiomètres....12
2.2.3.Voyant « LIMIT » 13
2.2.4. Interrupteur « TRACKING » (AX 502, AX 503 et "F")....13
2.2.5. Afficheur numérique « LEDs » 13
2.2.6. Bornes de sortie « + » et « - » 13
2.2.7. Borne de « TERRE » 13

2.3. Alimentation 13

3. DESCRIPTION FONCTIONNELLE .... 14

3.1. Mise en service 14
3.2. Utilisation 14

3.2.1. Utilisation de l'AX 501, ou des AX 502, AX 503 et "F" en sortie indépendante....14

3.2.2. Utilisation de 2 alimentations en parallèle (hors « TRACKING ») jusqu'à 5 A sous 30 V maxi. (AX 502, AX 503 et F)....14

3.2.3. Utilisation de 2 alimentations en série (hors "TRACKING") jusqu'à 60 V sous 2.5 A maxi. (AX 502, AX 503 et F)....14

3.2.4. Utilisation de 2 alimentations en série avec la fonction « TRACKING » (sources symétriques ± 30 V) sous 2.5 A maxi. (AX 502, AX 503 et "F")....15

3.2.5. Utilisation de l'alimentation 2.7 V - 5.5 V (5 A) (AX 503 et "F" uniquement) ..... 15

4. SPECIFICATIONS TECHNIQUES......16

4.1. Tension 16
4.2. Courant 16

5. CARACTERISTIQUES GENERALES....17

6.1. Accessoires livrés avec l'alimentation.... 17
6.2.Accessoires livrés en option....17

1. INSTRUCTIONS GENERALES

Vous venez d'acquérir une alimentation stabilisée ; nous vous remercions de votre confiance.

Cet appareil est conforme à la norme de sécurité CEI 61010-1, relative aux instruments de mesures électroniques. Vous devez respecter, pour votre propre sécurité et celle de l'appareil, les consignes décrites dans cette notice, dont le contenu ne peut être reproduit sous quelque forme que ce soit sans notre accord.

1.1. Précautions et mesures de sécurité

1.1.1. Avant l'utilisation

* Cette alimentation respecte la norme de sécurité CEI 61010-1, classe 1, degré de pollution 2. Elle a été conçue pour une utilisation en intérieur, en altitude inférieure à 2000 m, à une température comprise entre 0°C et 50°C avec une humidité relative < 80% jusqu'à 40°C.

- Sorties alimentation : Catégorie de surtension 100 V CAT I par rapport à la terre Tension maximale de sortie : 30.5 VDC en mode normal 61.0 VDC en mode série

- Alimentation secteur : Catégorie de surtension 300 V CAT II Tension d'alimentation : 115 V ou 230 V ± 10 %; 50-60 Hz

* Définition des catégories d'installation (cf. publication CEI 664-1) :

CATI : Les circuits de CATI sont des circuits protégés par des dispositifs limitant les surtensions transitoires à un faible niveau. Exemple : circuits électroniques protégés

CAT II : Les circuits de CAT II sont des circuits d'alimentation d'appareils domestiques ou analogues, pouvant comporter des surtensions transitoires de valeur moyenne. Exemple : alimentation d'appareils ménagers et d'outillage portable

CAT III : Les circuits de CAT III sont des circuits d'alimentation d'appareils de puissance pouvant comporter des surtensions transitoires importantes. Exemple : alimentation de machines ou appareils industriels

CAT IV : Les circuits de CAT IV sont des circuits pouvant comporter des surtensions transitoires très importantes. Exemple : arrivées d'énergie

* L'utilisation de cette alimentation implique de la part de l'utilisateur, le respect des règles de sécurité habituelles permettant :
- de se protéger contre les dangers du courant électrique, - de préserver l'alimentation contre toute fausse manœuvre.

* Pour votre sécurité, n'utilisez que le cordon livré avec l'appareil. Avant chaque utilisation, veillez à ce qu'il soit en parfait état. Il doit être branché sur le réseau avant de connecter les circuits de mesure ou de commandes.

* Toute interruption du conducteur de protection, à l'intérieur ou à l'extérieur de l'instrument, ou débranchement de la borne de terre de protection, risque de rendre l'instrument dangereux. L'interruption intentionnelle est interdite.

* Lorsque cet instrument doit être alimenté par l'intermédiaire d'un autotransformateur extérieur en vue d'une réduction de la tension, s'assurer que la borne commune est raccordée au neutre (pôle mis à la terre) du circuit d'alimentation.

* La fiche ne doit être introduite que dans une prise munie d'une pièce de contact de mise à la terre. La connexion de sécurité ne doit pas être interrompue par l'utilisation d'une rallonge sans conducteur de protection.

Avant de brancher l'alimentation, vérifiez que l'indication portée sur l'étiquette à l'arrière de l'alimentation correspond bien au réseau de distribution 115 VAC ± 10 % ou 230 VAC ± 10 %.

1.1.2. Pendant l'utilisation

* Lorsque l'ordre de grandeur des paramètres tension et courant souhaités n'est pas connu, commencer par utiliser les valeurs les plus faibles.
* Avant de débrancher les cordons de liaison du circuit en essai, s'assurer que l'alimentation est hors tension. Cela évite de créer des extra-courants de rupture ou de fermeture qui, pour de fortes intensités, risquent de faire fondre inutilement le fusible.
* Ne jamais dépasser une tension totale de sortie de plus de 60 V crête par rapport à la terre (mode commun).
* L'appareil doit être installé dans un endroit ventilé. Veiller à ne pas obstruer les trous d'aération.

1.1.3. Symboles

Les symboles suivants sont utilisés :

ATTENTION : Référez-vous à la notice.

Une utilisation incorrecte peut endommager l'appareil et mettre en jeu la sécurité de l'utilisateur.

Terre fonctionnelle

1.1.4. Consignes

* Avant toute ouverture de l'appareil, le déconnecter impérativement de toute source de courant électrique et des circuits de mesure et s'assurer de ne pas être chargé d'électricité statique, ce qui pourrait entraîner la destruction d'éléments internes.
* Avant d'ouvrir l'alimentation pour changer le fusible, il faut impérativement débrancher les cordons et le câble d'alimentation réseau. Le fusible doit être remplacé par un modèle identique à celui d'origine.

Lorsque l'appareil est ouvert, certains condensateurs internes peuvent conserver un potentiel dangereux même après avoir mis l'appareil hors tension. En cas de défauts ou contraintes anormales, mettre l'appareil hors service et empêcher son utilisation jusqu'à ce qu'il soit procédé à sa vérification.

* Tout réglage, entretien ou réparation de l'instrument ne doit être effectué que par un personnel qualifié.
* Une "personne qualifiée" est une personne familière avec l'installation, la construction, l'utilisation et les dangers présentés. Elle est autorisée à mettre en service et hors service l'installation et les équipements, conformément aux règles de sécurité.

1.2. Dispositifs de sécurité

* Le fusible protège le primaire du transformateur d'alimentation contre les erreurs de tension réseau.

Utiliser uniquement un fusible de type : T 6.3 A / 250 V pour la version 230 V T 10 A / 250 V pour la version 115 V

* L'alimentation dispose de systèmes de protection actifs contre les court-circuits, les surcharges et les échauffements excessifs du transformateur.

1.3. Garantie

Ce matériel est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.

Durant la période de garantie (3 ans), l'appareil ne peut être réparé que par le constructeur, celui-ci se réservant la décision de procéder soit à la réparation, soit à l'échange de tout ou partie de l'appareil. En cas de retour du matériel au constructeur, le transport aller est à la charge du client.

La garantie ne s'applique pas suite à :

1. une utilisation impropre du matériel ou par association de celui-ci avec un équipement incompatible
2. une modification du matériel sans autorisation explicite des services techniques du constructeur
3. l'intervention effectuée par une personne non agréée par le constructeur
4. l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement
5. un choc, une chute ou une inondation.

1.4. Maintenance

1.4.1. Réparation et vérification métrologique

Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire.

Renseignements et coordonnées sur demande : Tél. [phone] - Fax [phone].

1.4.2. Entretien

Débrancher l'instrument, puis le nettoyer avec un chiffon légèrement imbibé d'eau savonneuse ; laisser sécher avant utilisation. N'utilisez jamais de produits abrasifs, ni de solvants.

1.4.3. Stockage

Afin de garantir les caractéristiques de l'alimentation, après une durée de stockage dans des conditions d'environnement extrêmes, attendez le temps nécessaire pour que l'appareil revienne dans les conditions normales de mesures (voir spécifications d'environnement).

En particulier, un changement violent de température ambiante (froid à chaud) peut entraîner une condensation à l'intérieur de l'appareil et provoquer des court-circuits.

1.5. Déballage - Réemballage

L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition. Toutes les précautions ont été prises pour que l'instrument vous parvienne sans dommage.

Toutefois, il est prudent de procéder à une vérification rapide pour détecter toute détérioration éventuelle pouvant avoir été occasionnée lors du transport.

S'il en est ainsi, faites immédiatement les réserves d'usage auprès du transporteur.

Attention ! Dans le cas d'une réexpédition, utilisez de préférence l'emballage d'origine et indiquez, le plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

Nota Nos produits sont brevetés FRANCE et ETRANGER. Les logotypes sont déposés. Nous nous réservons le droit de modifier les caractéristiques dans le cadre d'évolutions technologiques qui l'exigeraient.

2. DESCRIPTION DE L'APPAREIL

2.1. Présentation

Cette gamme complète d'alimentations linéaires à affichage numérique est conçue pour répondre aux besoins de l'enseignement, des laboratoires et des services de maintenance.

Elle offre : • un haut niveau de sécurité d'utilisation par isolement garanti des sorties par rapport au secteur dans le cadre d'une utilisation en TBTS (très basse tension de sécurité), • des dispositifs de protection très complets, • une ergonomie soignée.

La qualité du signal délivré, la précision de l'affichage ainsi que la robustesse du boîtier en font des instruments de laboratoire de haut niveau.

• L'AX 501 est une alimentation à sortie simple.
Elle permet une visualisation simultanée de la tension et du courant de sortie, ainsi que l'obtention d'une tension réglable de 0 à 30 V pour un courant variable de 0 à 2,5 A (75 W).
• L'AX 502 est une version de l'AX 501 avec double sortie.
Elle offre les mêmes caractéristiques que l'AX 501, avec deux sorties 0 à 30 V / 0 à 2,5 A (150 W) qui peuvent être câblées en série, en parallèle, voire couplées (fonction TRACKING) ± 30 V.
• L'AX 503 et « F » sont des alimentations triples
Elles comprennent 2 alimentations de 0 à 30 V ; 0 à 2,5 A (150 W). Le couplage des 2 unités principales est identique à l'AX 502.
De plus, elles possèdent une sortie réglable de 2,7 à 5,5 V / 5 A, permettant l'alimentation des circuits logiques en 3 V ou 5 V.
Rappel : AX 503F (fixe) : 3,3 V et 5 A.

2.2. Organes de commande

2.2.1. Interrupteur Marche/Arrêt

L'interrupteur Marche/Arrêt de la face avant permet la mise sous tension ou hors tension de l'alimentation.

2.2.2. Potentiomètres

\* Réglage tension :

- Régler la tension régulée en tournant le gros potentiomètre (réglage gros) vers la droite (valeurs croissantes).

- Ajuster la tension régulée en tournant le petit potentiomètre (réglage fin) vers la droite (valeurs croissantes). L'excursion du réglage fin représente 10 % environ de l'excursion principale.

- La valeur de la tension est affichée en temps réel.

\* Réglage courant :

- Ajuster la valeur du courant limite en tournant le potentiomètre vers la droite (valeurs croissantes).

- La valeur du courant affichée est celle du courant sortant.

2.2.3. Voyant « LIMIT »

La valeur du courant affichée est celle du courant sortant.

Si la valeur du courant atteint la valeur du courant limite défini, le voyant « LIMIT » s'allume et l'alimentation passe automatiquement en mode de régulation « courant » ; la tension de sortie n'est alors plus régulée.

2.2.4. Interrupteur « TRACKING » (AX 502, AX 503 et « F »)

2.2.4.1. Mode « TRACKING »

Cette commande permet l'asservissement des 2 sources « 0 - 30 V » en mode série.

Le poussoir « TRACKING » en position « ON » assure la connexion interne de mise en série entre la borne « - » de l'alimentation « MASTER » et la borne « + » de l'alimentation « SLAVE ». Les bornes extérieures servent au raccordement des points du circuit à alimenter.

On utilise alors uniquement les réglages tension du module « MASTER » qui font varier proportionnellement les tensions des modules « MASTER » et « SLAVE ».

2.2.4.2. Voyant « TRACKING »

Le voyant « TRACKING » allumé indique que la fonction « TRACKING » est actionnée.

2.2.5. Afficheur numérique « LEDs »

Un affichage séparé permet une visualisation simultanée de la tension (en vert) et du courant (en rouge) pour les unités 30 V.

Les affichages sont réalisés par des indicateurs à LEDs sur 3 digits avec une résolution de 0,1 V pour la tension et de 10 mA pour le courant.

2.2.6. Bornes de sortie « + » et « - »

Les bornes de sécurité femelle à double puits ( 4 mm) « + » et « - » permettent de raccorder les sorties aux points du circuit à alimenter par l'utilisation de cordons de sécurité exclusivement.

2.2.7. Borne de « TERRE »

La borne symbolisée par « 12 » est reliée directement en interne à la terre de la prise secteur. Elle permet la mise à la terre éventuelle du circuit à alimenter.

Sa polarité mâle et son identification « vert/jaune » éviteront toute confusion dans les connexions.

L'interruption du conducteur de protection, à l'intérieur ou à l'extérieur de l'alimentation est interdite.

2.3. Alimentation

L'alimentation secteur se fait à partir du réseau sous 115 ou 230 V ± 10 % ; 50 - 60 Hz CAT II.

3. DESCRIPTION FONCTIONNELLE

3.1. Mise en service

• Relier le cordon d'alimentation au réseau, après avoir vérifié sur l'étiquette située à l'arrière de l'alimentation, que l'instrument est bien adapté à la tension de celui-ci.
• Aucun câble de raccordement ne doit être branché avant la mise sous tension.
• Mettre l'alimentation en marche en positionnant l'interrupteur Marche/Arrêt sur « I ».
• Pour arrêter l'alimentation, il faut débrancher préalablement les cordons et mettre l'interrupteur en position « 0 ».

3.2. Utilisation

3.2.1. Utilisation de l'AX 501, ou des AX 502, AX 503 et « F » en sorties indépendantes

• Relier le cordon d'alimentation au réseau.
• Vérifier que les potentiomètres de réglage de la tension et que le potentiomètre de réglage du courant sont en butée gauche (tension et courant minimum).
• S'assurer que le poussoir « TRACKING » est en position relâchée «OFF» (sauf AX 501).
• Raccorder éventuellement la borne « 12 » à la terre du circuit à alimenter (afin d'assurer une protection) et les bornes « + » et « - » aux points du circuit à alimenter, à l'aide des cordons de liaison.
  S'assurer de la bonne qualité des contacts réalisés et du respect de la polarité.
• Enfoncer l'interrupteur Marche/Arrêt sur « I ». Les voyants « LIMIT » doivent être éteints.
• Ajuster la tension à réguler en tournant les potentiomètres « tension » vers la droite (valeurs croissantes) : la consigne de tension s'affiche.
• Ajuster la valeur du courant limite en tournant les potentiomètres « courant » vers la droite (valeurs croissantes). La valeur du courant affiché est celle du courant sortant. Si le courant de sortie atteint la consigne de courant limite, l'alimentation passe automatiquement en mode de régulation « courant », le voyant « LIMIT » s'allume et la tension n'est plus régulée.

Exemple

Une sortie en court-circuit (R = 0) entraîne V = R*I = 0, le courant « I » peut varier jusqu'à 2.5 A (fonctionnement avec limitation de courant, voyant « LIMIT » allumé).

Application 1 : Mesure du courant consommé par le circuit raccordé Application 2 : Réglage d'une limitation de courant

3.2.2. Utilisation de 2 alimentations en parallèle (hors « TRACKING ») jusqu'à 5 A sous 30 V max. (AX 502, AX 503 et « F »)

• Le bouton poussoir « TRACKING » étant en position relâchée (« OFF » ; voyant éteint), ajuster les 2 alimentations ("MASTER" et "SLAVE") à la même valeur de tension de sortie.
• Relier par des cordons courts les bornes « + » entre elles et les bornes « - » entre elles.
  Raccorder l'une des 2 bornes « + » et l'une des 2 bornes « - » au circuit à alimenter.

3.2.3. Utilisation de 2 alimentations en série (hors "TRACKING") jusqu'à 60 V sous 2,5 A max. (AX 502, AX 503 et « F »)

• Le bouton poussoir « TRACKING » étant en position relâchée (« OFF »; voyant éteint), ajuster les 2 alimentations (« MASTER » et « SLAVE ») à la même valeur de limitation de courant.
• A l'aide d'un cordon court, relier la borne « + » d'une alimentation à la borne « - » de l'autre alimentation : utiliser les deux bornes « + » et « - » restées libres pour effectuer le raccordement au circuit à alimenter.

3.2.4. Utilisation de 2 alimentations en série avec la fonction « TRACKING » (sources symétriques ± 30 V) sous 2,5 A maxi. (AX 502, AX 503 et « F »)

- Enfoncer le bouton poussoir « TRACKING » (« ON » ; voyant allumé). Le poussoir assure la connexion interne entre la borne « - » de l'alimentation « MASTER » et la borne « + » de l'alimentation « SLAVE ».

Procédure à suivre :

• Agir, dans l'ordre (alimentation a, puis b), sur les potentiomètres « courant » pour définir le courant limite identique.
• Réaliser les liaisons avec le circuit à alimenter (bornes extérieures des alimentations « MASTER » et « SLAVE »).
• La source « maître » est à gauche (« MASTER » : a) ; prérégler la tension initiale souhaitée.
• La source « esclave » est à droite (« SLAVE »: b).
• Dans cette fonction, seules les commandes « tension » de la source maître (« MASTER »: a) seront utilisées par la suite.
• La source symétrique esclave (« SLAVE »: b) réagit aux variations de la tension de la source maître (« MASTER »: a) par des variations proportionnelles « suiveuses » en valeurs absolues (fonction « TRACKING »).

Pour l'utilisation de tensions symétriques (± 15 V, par exemple), on reliera une des 2 bornes (MASTER « - » ou SLAVE « + ») au circuit à alimenter (point « 0 »).

V « MASTER » (a) V « SLAVE » (b)

Action : Δ V « MASTER » (a)	↑	↓
Réaction : Δ V « SLAVE » (b) (valeur absolue)	↑	↓

	Conditions initiales	V « MASTER » V « SLAVE »	Δ V « MASTER »	entraîne	Résultats
V « MASTER » (a)	+ 12 V	1 / 1	+ 3 V	+ 3 V	+ 15 V
V « SLAVE » (b)	- 12 V			- 3 V	- 15 V
V « MASTER » (a)	+ 24 V	2 / 1	- 4 V	- 4 V	+ 20 V
V « SLAVE » (b)	- 12 V			+ 2 V	- 10 V
V « MASTER » (a)	+ 12 V	1 / 2	+ 2 V	+ 2 V	+ 14 V
V « SLAVE » (b)	- 24 V			- 4 V	- 28 V

Si la source « SLAVE » (b) est entraînée par la source « MASTER » (a) hors de ses limites (tension ou courant), le voyant « LIMIT » correspondant s'allume.

3.2.5. Utilisation de l'alimentation 2,7 V et 5,5 V (5 A) (AX 503 uniquement)

• Raccorder éventuellement la borne de terre « 12 » au circuit à alimenter (*).
• Raccorder les bornes « + » et « - » aux points du circuit à alimenter, à l'aide des cordons de liaison (*).
• Régler la tension désirée entre 2,7 V et 5,5 V à l'aide du potentiomètre de réglage
• Pour un réglage « fin », raccorder ces bornes à un multimètre (calibre approprié).
• Si la valeur du courant sortant atteint le courant limite de 5 A, le voyant « LIMIT 5 A » s'allume, l'alimentation passe automatiquement en mode de régulation courant et la tension n'est plus régulée.

Application Cette sortie est prévue pour alimenter les circuits logiques en 3 ou 5 volts avec une consommation jusqu'à 5 A.

AX 503F : alimentation des circuits électroniques, leds, diodes Zener ...

(*) AX 503F

4. SPECIFICATIONS TECHNIQUES

Seules les valeurs affectées de tolérance ou les limites annoncées constituent des valeurs garanties. Les valeurs sans tolérance sont données à titre indicatif et les erreurs de mesure doivent être considérées dans les conditions de température de référence, soit 23° C ± 5° C.

4.1. Tension

	AX 501	AX 502	AX 503 - AX 503F
Plage disponible	0 - 30 V	2 x (0 - 30 V)ou1 x (0 - 60 V)+ TRACKING	2 x (0 - 30 V)ou1 x (0 - 60 V)+ TRACKING	+ sortie2,7 V à 5,5 V« AX 503F » : 3,3 V
Réglage	gros et finpar potentiomètres			par potentiomètresauf « AX 503F »
Affichage	par LEDs vertes			sans
Résolution	0,1 V			-
Précision	± 0,5 % L ± 1 digit			-
Stabilité si variation:secteur ± 10 %de la charge 0 à 2.5 Ade la charge 0 à 5 A	± (0,03 % L + 2 mV)± (0,02 % L + 5 mV)-			± 4 mV-± 20 mV
Ondulation résiduelle encharge : < 1 mVrms	± 1 mVrms
Tension de modecommun	60 V crête
Protectioncourt-circuit	limitation électronique de courant
Couplage des sorties	-	série ou parallèle		-
"TRACKING"(maître/esclave)	-	oui		-

Afin d'éviter les chutes de tension importantes lors de mesures de vérification de la régulation, les résistances de contact des connexions doivent être très faibles ( ≤ 1 mΩ).

4.2. Courant

	AX 501	AX 502	AX 503 - AX 503F
Plage disponible	0 – 2 ,5 A	2 x (0 – 2,5 A)ou1 x (0 - 5 A)	2 x (0 – 2,5 A)ou1 x (0 - 5 A)	+ sortie 5 A
Réglage	par potentiomètre			sans
Affichage	par LEDs rouges			-
Résolution	10 mA			-
Précision	± 0,5 % L ± 1 digit			-
Limitation du courant de sortie	réglable de 0 à 2,5 A			limité à 5 A ± 5 %
Courant résiduel	< 22,5 mA
Indication de limitation	LED
Protection court-circuit	limitation du courant
Protection échauffement	oui

5. CARACTERISTIQUES GENERALES

Sécurité Respect de la norme de sécurité : CEI 1010-1 (NF EN 61010-1)

Isolation classe 1

Degré de pollution : 2

- Sorties alimentation : Catégorie de surtension 100 V CAT I par rapport à la terre Tension maximale de sortie : 30,5 VDC en mode normal 61,0 VDC en mode série

- Alimentation secteur : Catégorie de surtension 300 V CAT II

Tension d'alimentation : 115 V ou 230 V ± 10 %; 50-60 Hz

Isolement garanti des sorties par rapport au secteur dans le cadre d'une utilisation en TBTS (très basse tension de sécurité)

Caractéristiques mécaniques

	AX 501	AX 502	AX 503 - AX 503F
Masse	4 kg	4,5 kg	6 kg
Dimensions	L = 270 mm	x L = 225 mm	x H = 120 mm

Colisage L = 400 mm x l = 345 mm x H = 250 mm

Alimentation Pour la valeur de la tension, se reporter à l'étiquette à l'arrière de l'alimentation.

Secteur deux gammes : 115 VAC ± 10 % ou 230 VAC ± 10 %

Puissance max. AX 501 : 250 VA / AX 502 : 500 VA / AX 503 et « F »: 550 VA

Affichage 2 afficheurs (3 digits) « TENSION » en vert et « COURANT » en rouge

7 segments

Hauteur des chiffres : 14,2 mm

Environnement Utilisation 10°C à 40°C

Fonctionnement non spécifié pour : 0°C à 10°C et 40°C à 50°C

au-delà de 40°C : limiter la durée d'utilisation à 1 heure

Stockage -20°C à +70°C

Coefficient < 0,1 x précision / °C

Humidité relative < 80 % HR jusqu'à 40°C

Champ électrique nul

Champ magnétique < 40 A / m

Altitude < 2000 m

Compatible

électromagnétique

- Emissions conduites et rayonnées :

NF EN 50081-1

- Immunité :

NF EN 50082-1

6. ACCESSOIRES

6.1. Accessoires livrés avec l'alimentation

1 notice de fonctionnement (5 langues)

6.2. Accessoires livrés en option

Cordons de sécurité 20 A / 25 cm, mâle / mâle, rouge

Cordons de sécurité 20 A / 25 cm, mâle / mâle, noir

Cordons de sécurité 20 A / 50 cm, mâle / mâle, rouge

Cordons de sécurité 20 A / 50 cm, mâle / mâle, noir

Cordon de sécurité de terre vert/jaune, femelle, 2 m

USER'S MANUAL CONTENTS

1. GENERAL INSTRUCTIONS.... 19

Max. consumption AX 501 : 250 VA / AX 502 : 500 VA / AX 503 and « F » : 550 VA

Max. Verbrauch AX 501 : 250 VA / AX 502 : 500 VA / AX 503 und « F » : 550 VA

1.1.2. Durante l'uso

(*) Ricorda : AX 503F (fixe) : 3,3 V e 3 A.

V « MASTER » (a) V « SLAVE » (b)

Azione: Δ V « MASTER » (a)	↑	↓
Reazione: Δ V « SLAVE » (b) (valore assoluto)	↑	↓

	Condizioni iniziali	V « MASTER » V « SLAVE »	V « MASTER »	provoca	Risultati
V « MASTER » (a)V « SLAVE » (b)	+ 12 V- 12 V	1 / 1	+ 3 V	+ 3 V- 3 V	+ 15 V- 15 V
V « MASTER » (a)V « SLAVE » (b)	+ 24 V- 12 V	2 / 1	- 4 V	- 4 V+ 2 V	+ 20 V- 10 V
V « MASTER » (a)V « SLAVE » (b)	+ 12 V- 24 V	1 / 2	+ 2 V	+ 2 V- 4 V	+ 14 V- 28 V

Consumi max. AX 501 : 250 VA / AX 502 : 500 VA / AX 503 e « F » : 550 VA

Display 2 display (3 digit) "TENSIONE" (verde) e "CORRENTE" (rosso)

7 segmenti

Recordatorio : AX 503F ("fixe") : 3,3 V et 5 A.

2.2. Panel de Control

AX 501 : 250 VA / AX 502 : 500 VA / AX 503 y « F » : 550 VA
