Marque	Amica
Modèle	MTS 140 IX
Type de produit	Four encastrable
Dimensions (L x H x P)	59,5 x 59,5 x 57,5 cm
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance nominale max.	2,8 kW
Type de programmateur	Électronique tactile (sensors)
Fonctions de cuisson	Chaleur tournante, chaleur tournante ECO, gril, gril renforcé, décongélation, chaleur sole/voûte, éclairage
Nombre de fonctions	10 (selon le sélecteur)
Plage de température	50 °C à 250 °C (selon fonction)
Capacité du four	Non spécifiée (environ 70 L estimé)
Éclairage intérieur	Oui, ampoule 25 W / 230 V, culot E14
Nettoyage	Manuel et fonction vapeur (Steam Clean)
Porte amovible	Oui, avec vitre intérieure démontable
Glissières latérales	Amovibles pour nettoyage
Sécurité	Arrêt automatique, verrouillage des commandes (non spécifié), protection contre les brûlures
Minuteur	Oui, programmable (1 min à 23h59)
Cuisson programmée	Oui (semi-automatique et automatique)
Mode nuit	Oui (luminosité réduite entre 22h et 6h)
Classe d'efficacité énergétique	Non spécifiée (conforme EN 60350-1)

FOIRE AUX QUESTIONS - MTS 140 IX AMICA

Comment régler l'heure sur le programmateur ?

Appuyez et maintenez le senseur MENU jusqu'à ce que le symbole de l'horloge apparaisse et que le point sous le symbole clignote. Utilisez les senseurs < et > pour régler l'heure dans les 7 secondes. La modification est sauvegardée automatiquement après 7 secondes.

Que faire si l'afficheur indique '0:00' clignotant ?

Cela signifie que l'heure n'est pas réglée ou qu'il y a eu une coupure de courant. Réglez l'heure actuelle en suivant la procédure de réglage de l'heure (voir question précédente). Sans réglage, le four ne fonctionnera pas.

Comment utiliser la fonction chaleur tournante ECO ?

Sélectionnez la fonction chaleur tournante ECO sur le sélecteur de fonctions. Ne préchauffez pas le four et ne modifiez pas la température pendant la cuisson. La cuisson est optimisée pour économiser l'énergie. Consultez le tableau des paramètres recommandés dans la notice.

Comment nettoyer le four après utilisation ?

Débranchez l'appareil et laissez-le refroidir. Utilisez de l'eau chaude avec du liquide vaisselle pour laver la cavité. Vous pouvez également utiliser la fonction nettoyage vapeur : versez 0,25 L d'eau dans un récipient, placez-le sur la grille au niveau le plus bas, fermez la porte, réglez la température à 50 °C et la fonction correspondante, chauffez 30 minutes, puis essuyez.

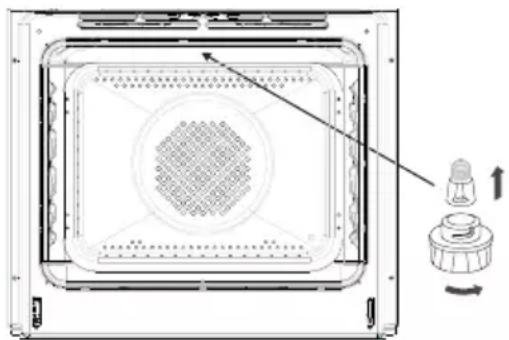

Comment remplacer l'ampoule du four ?

Assurez-vous que l'appareil est débranché. Dévissez le hublot de la lampe, retirez l'ampoule défectueuse et remplacez-la par une ampoule de 25 W, 230 V, culot E14 (résistante à 300 °C). Revissez le hublot.

Que faire si le four ne chauffe pas ?

Vérifiez que l'heure est réglée (le programmateur doit afficher l'heure et non '0:00' clignotant). Si c'est le cas, vérifiez le disjoncteur de votre installation. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser des moules en aluminium ou en verre ?

Oui, mais pour une cuisson conventionnelle (chaleur sole + voûte), utilisez de préférence des moules noirs qui conduisent mieux la chaleur. Les moules clairs ou brillants peuvent entraîner une cuisson insuffisante en dessous. En chaleur tournante, tous types de moules conviennent.

Comment retirer la porte du four pour la nettoyer ?

Ouvrez la porte, soulevez le dispositif de verrouillage sur chaque charnière (fig. A). Soulevez légèrement la porte et tirez-la vers vous à environ 45°. Pour la remettre, procédez dans l'ordre inverse et abaissez les verrous.

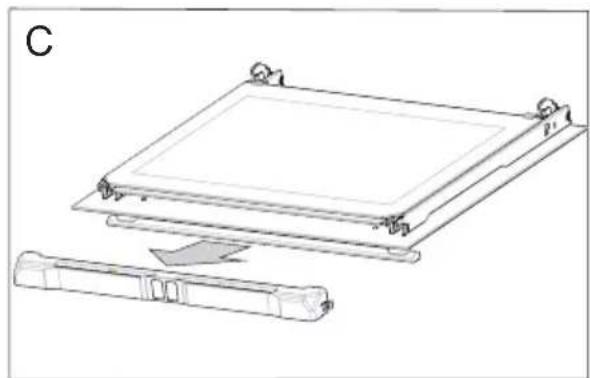

Comment démonter la vitre intérieure de la porte ?

Retirez la plinthe supérieure de la porte (fig. B, C). Décrochez la vitre intérieure de sa fixation en partie inférieure, puis extrayez-la (fig. D). Lavez-la à l'eau chaude. La repose se fait dans l'ordre inverse, en veillant à ce que la partie lisse soit en haut.

Quelle est la signification des voyants R et L ?

Le voyant R (rouge?) indique que le four est en fonctionnement. Le voyant L (vert?) s'éteint lorsque la température sélectionnée est atteinte. Pendant la cuisson, L s'allume et s'éteint périodiquement pour maintenir la température.

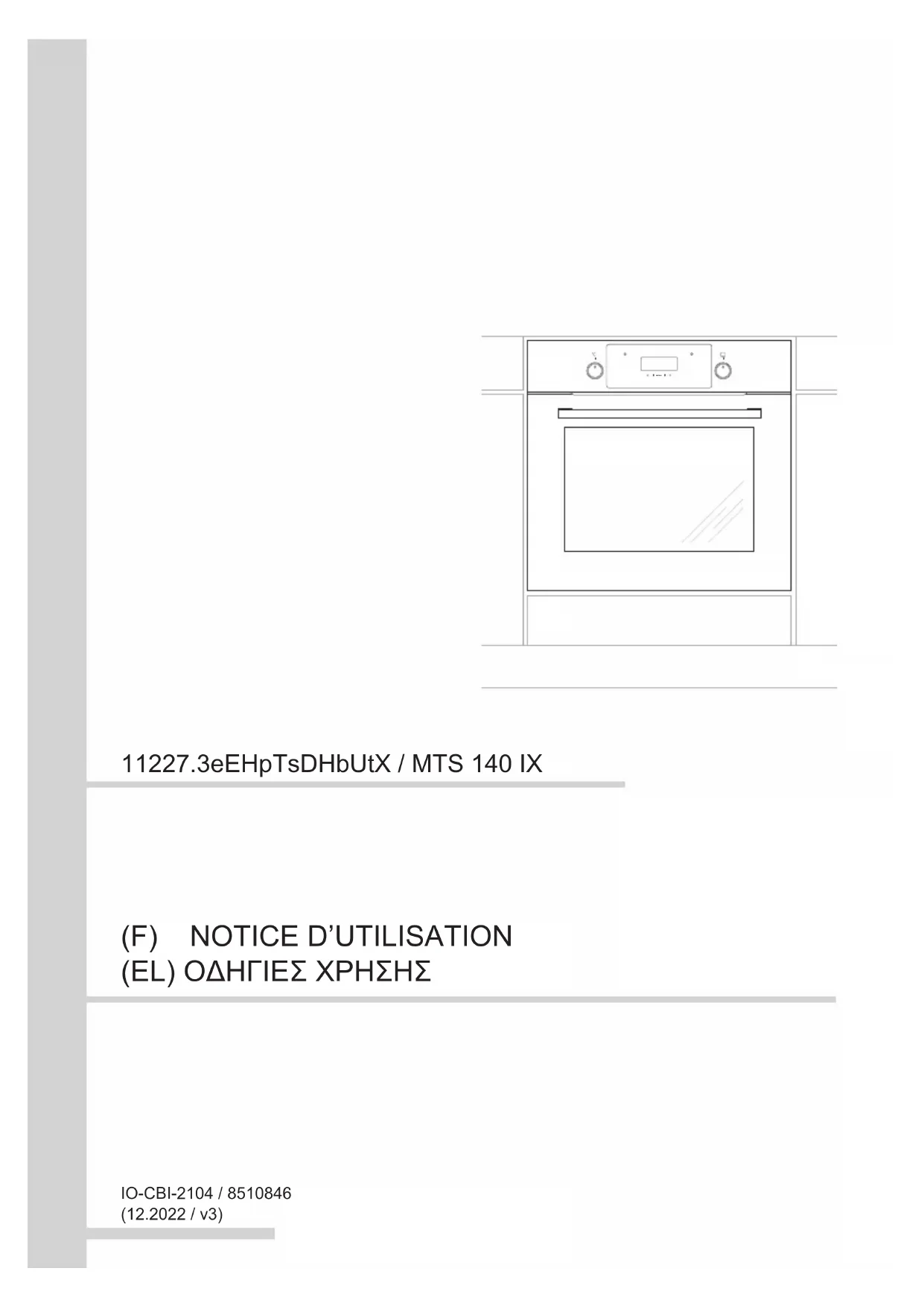

MODE D'EMPLOI MTS 140 IX AMICA

La cuisinière est un mariage réussi de facilité d'utilisation et d'efficacité. Après avoir lu la présente notice, vous pourrez utiliser votre cuisinière en toute simplicité.

Chaque cuisinière qui sort de notre usine est soigneusement contrôlée avant son emballage. Nos employés vérifient leur sécurité et fonctionnalité sur les postes de contrôle.

Lisez attentivement la notice d'utilisation avant d'installer la cuisinière. Suivez les instructions de la notice pour éviter une mauvaise utilisation de l'appareil.

Conservez la notice dans un endroit facilement accessible. Suivez les consignes de sécurité pour éviter les accidents.

Attention!

Lisez attentivement la présente notice avant d'utiliser la cuisinière.

La cuisinière est uniquement destinée à l'usage domestique habituel.

Le producteur se réserve le droit d'effectuer toute modification n'affectant pas le fonctionnement de l'appareil.

SOMMAIRE

Consignes de sécurité....4
Description du produit....8
Installation....10
Fonctionnement....12
Cuisson dans le four – conseils pratiques....20
Plats de test....23
Nettoyage et entretien de la cuisinière....25
Comment procéder en cas de panne....29
Données techniques....30

Attention. L'appareil ainsi que ses parties accessibles sont chauds durant l'utilisation. Face au risque de brûlure par simple contact, l'utilisateur doit faire preuve d'une vigilance particulière En l'absence de personnes responsables, les enfants de moins de 8 ans doivent être tenus éloignés de l'appareil.

Le présent appareil peut être utilisé par des enfants à partir de 8 ans, des personnes handicapées physiques, sensorielles ou intellectuelles, ou alors des débutants si ces personnes sont encadrées ou si elles se conforment aux consignes d'utilisation de l'appareil communiquées par une personne responsable de leur sécurité. Ne pas permettre aux enfants de jouer avec l'appareil. Le nettoyage ainsi que la maintenance de l'appareil ne doivent pas être réalisés par des enfants sans surveillance.

Pendant l'utilisation, l'appareil devient chaud. Il est recommandé de ne pas toucher les éléments chauffants à l'intérieur du four.

Quand vous utilisez l'appareil, les parties accessibles peuvent devenir très chaudes. Gardez les enfants à distance.

Attention. Ne pas utiliser des toiles abrasives ou des outils métalliques coupants pour le nettoyage de la porte en verre, cette pratique entraînant le rayage de la surface, voire à terme la fissuration du verre.

Attention. Assurez-vous que l'appareil est débranché avant de remplacer la lampe pour éviter le risque d'un choc électrique.

L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est formellement proscrite en hygiène de l'appareil.

Risque de brûlure ! De la vapeur chaude peut s'échapper lors de l'ouverture de la porte du four. Ouvrez la porte du four avec précaution lors de la cuisson ou à la fin de la cuisson. Ne vous penchez pas au-dessus de la porte du four lors de son ouverture. Rappelez-vous qu'en fonction de la température, la vapeur peut être invisible.

• En branchant les appareils électriques sur une prise de courant située à proximité, assurez-vous que leurs éléments ou le câble d'alimentation ne soient pas en contact avec le four ou la plaque en fonctionnement car l'isolation de ces appareils ne protège pas contre les hautes températures.
• Ne posez pas de récipients dont le poids dépasse 15 kg sur la porte ouverte du four.
• Évitez d'utiliser des poudres de nettoyage ou une éponge abrasive pour nettoyer la vitre de la porte ; cela risquerait de rayer la surface provoquant les fissures du verre.
• Il est interdit d'utiliser la cuisinière dont le fonctionnement technique est incorrect. Toutes les réparations doivent être effectuées par des personnes ayant des qualifications adéquates.
• En cas de détection d'une défaillance technique, il faut débrancher obligatoirement l'appareil et avertir un point de Service Après Vente.
• Suivez obligatoirement les consignes et les prescriptions incluses dans la notice. Les personnes qui n'ont pas lu la notice ne peuvent pas utiliser la cuisinière.
• Faites particulièrement attention aux enfants et tenez-les éloignés de l'appareil en fonctionnement.
• L'appareil a été conçu uniquement en tant que l'appareil destiné à la cuisson. Toute une autre utilisation (par exemple pour le chauffage d'ambiances) est contraire à sa destination et peut être dangereuse.

L'utilisation responsable de l'énergie apporte non seulement des économies au budget du ménage mais permet aussi de préserver l'environnement. C'est pourquoi, il est important

d'économiser l'énergie électrique. Comment utiliser économiquement la cuisinière

- Utilisez les casseroles dont le diamètre du fond correspond aux surfaces chauffantes.

Évitez d'utiliser des récipients plus petits.

- Utilisez le four pour préparer des quantités de plats assez grandes.

Pour préparer 1 kg de viande, utilisez plutôt la vitrocéramique ; ceci est plus économique.

- Utilisez la chaleur accumulée du four.

Si le temps de préparation dépasse 40 minutes, il faut éteindre le four 10 minutes avant la fin de cuisson.

Pour les grillades, utilisez une chaleur tournante et fermez la porte du four

- Veillez à bien fermer la porte du four.

Les salissures sur les joints de la porte font perdre la chaleur. Il est recommandé de les éliminer immédiatement.

- Évitez d'encastrer la cuisinière à proximité des réfrigérateurs/congélateurs.

Vous risquez de faire augmenter la consommation de l'énergie.

L'appareil a été mis sous emballage pour éviter les endommagements pendant le transport. Après avoir déballé l'appareil, veuillez enlever les éléments d'emballage de façon à assurer la préservation

de l'environnement.

Tous les matériaux utilisés pour emballer l'appareil ne nuisent pas à l'environnement, ils sont entièrement recyclables et ont été marqués d'un symbole approprié.

Attention ! Lors du déballage, ne pas laisser les éléments d'emballage (sachets plastiques, morceaux de polystyrène, etc.) à la portée des enfants.

Après la fin de la période d'utilisation, l'appareil ne peut pas être traité comme un déchet ménager normal ; il doit être transmis au point de collecte et de recyclage des appareils électriques et électroniques. Le symbole approprié a été apposé sur le produit et reproduit dans l'instruction et sur l'emballage pour en informer.

L'appareil est fabriqué à partir de matières recyclables qui peuvent être réutilisées conformément à leur étiquetage. Les recyclages et autres formes d'utilisation des appareils hors exploitation permettent de contribuer à la préservation de l'environnement.

Les informations sur les points de ramassages des appareils hors exploitation sont fournies par les autorités communales.

Programmateur électronique Voyant de contrôle du thermorégulateur L Voyant de contrôle du fonctionnement R Manette de régulation de la température Manette de sélection des fonctions du four

CARACTÉRISTIQUE DU PRODUIT

Équipement de la cuisinière – récapitulatif :

grille pour grillades (grille à gratiner)

Gradins fils de la paroi latérale

*en fonction du modèle

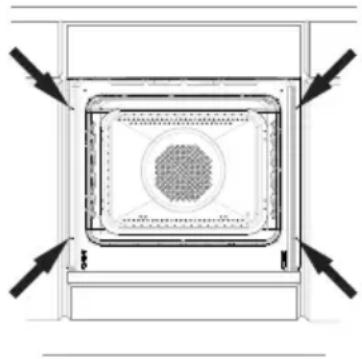

Installation du four.

• Le four devrait être un endroit sec et bien aéré, avec une ventilation efficace. La disposition de la cuisinière devrait garantir un accès libre à tous les éléments de commande.
• Le four est encastrée dans la classe Y, l'une des cotes d'encastrement peut donc être un meuble haut ou un mur. Les revêtements et les colles utilisés pour fabriquer les meubles où la cuisinière sera encastrée doivent résister à une température de 100 °C. Si cette condition n'est pas remplie, les surfaces des meubles risquent d'être déformées et les revêtements – de se détacher.
• Préparez une découpe dans un meuble à encastrer selon les dimensions indiquées sur l'image,
• Insérez le four entièrement dans la découpe et vissez quatre vis (dans les endroits indiqués sur le dessin) pour le protéger de glissements.

Raccordement électrique

• Le four doit être alimentée par un courant alternatif monophasé (220-240V 1 N\~50/60 Hz) et équipée d'un cordon d'alimentation de 3 x 1,5 mm² de longueur d'environ 1,5 m avec une prise de courant dotée d'une mise à la terre.
• La prise de raccordement de l'installation électrique doit être dotée d'une terre et ne peut pas se trouver au-dessus de la cuisinière. Une fois la cuisinière installée, la prise de raccordement de l'installation électrique doit être facilement accessible à l'utilisateur.
• Avant de brancher la cuisinière à la prise, il faut vérifier que :
  — le coupe-circuit et l'installation électrique supportent la charge de la cuisinière,
  — l'installation électrique est équipée d'un système efficace de mise à la terre, correspondant aux normes et réglementations actuelles,
  — la prise est facilement accessible.

Attention!

Dans le cas où la conduite d'alimentation non détachable serait endommagé, pour éviter le risque elle devrait être échangée chez le fabricant ou aux centres de service après-vente ou par des techniciens qualifiés.

Avant la première mise en route du four

• enlever les éléments de l'emballage, nettoyer la chambre du four des produits de conservation
• retirer l'équipement du four et le laver à l'eau chaude avec du liquide-vaisselle
• mettre en marche la ventilation dans la pièce ou ouvrir la fenêtre
• chauffer le four (à la température de 250°C pendant 30 min. environ), éliminer les salissures et nettoyer soigneusement (voir chapitre : Fonctionnement du programmateur et commande du four).

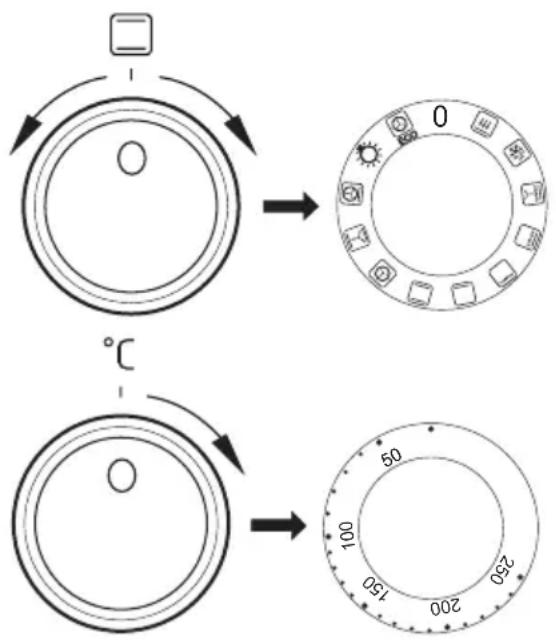

Les sélecteurs rotatifs se trouvent dans le panneau de commande, afin de choisir une fonction, il faut :

1. délicatement pousser le sélecteur rotatif et le lâcher,
2. mettre sur la fonction choisie. Le marquage du sélecteur rotatif sur son pourtour répond aux fonctions réalisées par le four.

1 0

Dans les fours équipés d'un programmateur électronique Ts, après le branchement au réseau, dans le pôle du panneau d'affichage, l'heure „0.00” apparait en pulsations cycliques.

Il faut enregistrer l'heure actuelle dans le programmateur (Voir L'utilisation du programmateur). L'absence de réglage de l'heure actuelle rend impossible le fonctionnement du four.

Important!

Le programmateur électronique Ts est équipé de sensors fonctionnant par le toucher avec le doigt sur des surfaces indiquées.

Chaque modification de commande du sensor est validée par un signal sonore.

Les surfaces des sensors doivent être maintenues propres.

Pour laver la cavité du four, utilisez de l'eau chaude avec du liquide vais-selle.

Fonctionnement du panneau de commande

< | MENU | >

MENU - senseur de sélection du mode de fonctionnement

• senseur plus
  < - senseur moins
• symbole prêt
• symbole du minuteur
• symbole de la durée
  → - symbole de la fin de cuisson

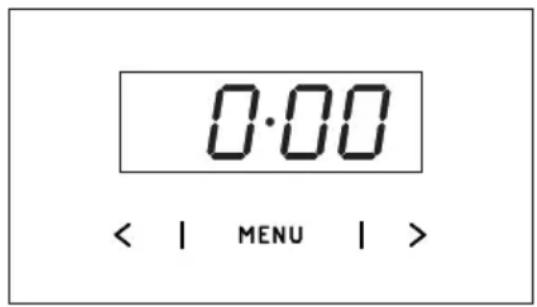

Réglage de l'heure actuelle

Après la connexion au réseau ou la reconnexion après une panne de courant, l'écran affiche le message 0.00 qui clignote,

0:00 < | MENU | >

• appuyer et maintenir le senseur MENU (ou simultanément les senseurs < / > ) jusqu'à l'apparition du symbole sur l'afficheur, le point sous le symbole clignote,
• régler l'heure dans les 7 secondes qui suivent, en utilisant les senseurs < / > .

Après le réglage de l'heure, au bout de 7 secondes environ, les nouvelles données sont sauvegardées et le point sous le symbole â€cesse de clignoter.

La modification de l'heure peut être effectuée plus tard en appuyant simultanément sur les senseurs < / > , lorsque le point sous le symbole clignote, il est possible de modifier l'heure actuelle.

Attention!

Le four peut être mis en marche après l'apparition du symbole sur l'afficheur.

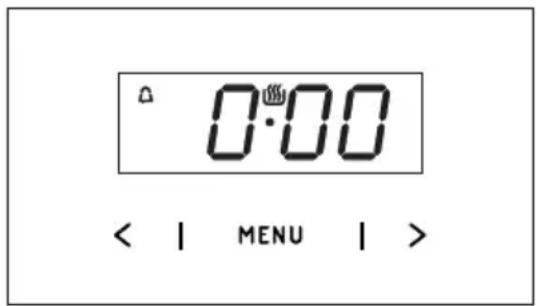

Minuteur

Il est possible d'activer le minuteur à tout moment, indépendamment des autres fonctions activées ou non. Le décompte se fait de 1 minutes à 23 heures 59 minutes.

Pour régler le minuteur il faut :

- appuyer sur le senseur MENU, le symbole

0:00 < | MENU | >

• régler le minuteur à l'aide des senseurs < / >, l'afficheur indique le temps réglé sur le minuteur et la fonction activée une fois le temps réglé écoulé, un signal sonore est émis et le symbole clignote,
• appuyer et maintenir pressé le senseur < / > ou MENU pour désactiver le signal sonore, le symbole 📄s'éteint et l'afficheur affichera l'heure actuelle après environ 7 secondes.

Attention!

Si le signal sonore n'est pas désactivé manuellement, il s'arrête automatiquement après environ 7 minutes.

Fonctionnement semi-automatique

Pour éteindre le four à une heure fixée au préalable, il faut :

• régler les boutons régulateurs des fonctions du four et de la température sur les positions choisies du mode de fonctionnement du four,
• appuyer sur le senseur MENU jusqu'à ce que l'afficheur affiche brièvement dur et le symbole commence à clignoter,

Hduv < | MENU | >

- régler la durée de caisson requise à l'aide des senseurs < / >, dans une étendue de 1 minute à 10 heures.

H 0:00 < | MENU | >

Le temps réglé est sauvegardé après environ 7 secondes, l'afficheur indique de nouveau l'heure actuelle et le symbole est allumé. Une fois le temps réglé écoulé, le four s'éteint automatiquement, un signal sonore est émis et les symboles et clignotent,

• régler les boutons régulateurs des fonctions du four et de la température sur la position éteint,
• appuyer et maintenir pressé le senseur < / > ou MENU pour éteindre le signal sonore, les symboles et s'éteignent et après environ 7 secondes, l'afficheur affichera l'heure actuelle.

Fonctionnement automatique

Si le four doit se mettre en marche pour une durée déterminée et à s'éteindre à une heure fixe, régler la durée de cuisson et ensuite l'heure de la fin de cuisson :

- appuyer sur le senseur MENU jusqu'à ce que l'afficheur affiche brièvement dur et le symbole commence à clignoter,

du'r < | MENU | >

- régler la durée de caisson requise à l'aide des senseurs

</> comme pour le mode semi-automatique,

- appuyer sur le senseur MENU jusqu'à ce que l'afficheur affiche brièvement End et le symbole commence à clignoter,

-End < | MENU | >

- régler l'heure de la fin de cuisson à l'aide des senseurs < / >, l'heure peut être différée à 23 heures et 59 minutes au maximum,

H 14:00 < | MENU | >

- régler les boutons régulateurs des fonctions du four et de la température sur les positions choisies du mode de fonctionnement du four. Les symboles ||i--- sont activés, le four se met en marche selon la durée de cuisson et l'heure de la fin de cuisson réglées (p.ex. la durée de cuisson est réglée sur 1 heure et l'heure de la fin de cuisson sur 14:00, le four se met automatiquement en marche à 13:00).

Une fois la cuisson terminée (l'heure de la fin de cuisson atteinte), le four s'éteint automatiquement, un signal sonore est émis et les symboles et clignotent,

• régler les boutons régulateurs des fonctions du four et de la température sur la position éteint,
• appuyer et maintenir pressé le senseur < / > ou MENU pour éteindre le signal sonore, les symboles ⚡️ et ⚡️ s’éteignent, et après environ 7 secondes, l’afficheur affiche l’heure actuelle.

14:00 < | MENU | >

Suppression des réglages

Il est possible de supprimer le réglage du minuteur ou du mode automatique à tout moment.

Suppression des réglages du mode automatique :

- appuyer simultanément sur les senseurs < / > ,

Suppression des réglages du minuteur :

• à l'aide du senseur MENU sélectionner la fonction du minuteur,
• appuyer de nouveau sur les senseurs < / >,

Modification de la tonalité du signal sonore

La tonalité du signal sonore peut être modifiée de la manière suivante :

• appuyer simultanément sur les senseurs < / > ,
• à l'aide du senseur MENU sélectionner la fonction tonalité, les indications sur l'afficheur clignotent :

ton 1 < | MENU | >

- à l'aide des senseurs < / > choisir la tonalité :

dans une étendue de 1 à 3 à l'aide du senseur >

dans une étendue de 3 à 1 à l'aide du senseur <.

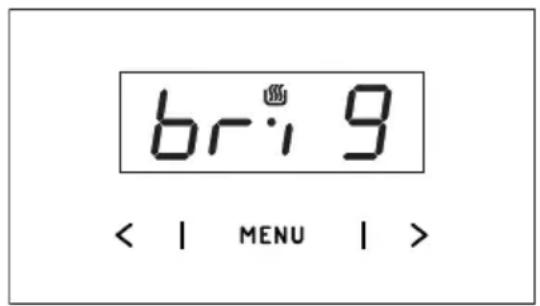

Modification de la luminosité de l'afficheur

Il est possible de modifier la luminosité de l'afficheur dans une étendue de 1 à 9, où 1 correspond au réglage le plus sombre et 9 au réglage le plus claire. Les nouvelles valeurs sont introduites si l'horloge n'est pas active (à savoir l'utilisateur n'a touché aucun senseur pendant au moins 7 secondes).

La luminosité de l'afficheur peut être modifiée de la manière suivante :

• appuyer simultanément sur les senseurs < / > ,
• À l'aide du senseur MENU, sélectionner la fonction bri (une première pression fait passer au mode tonalité et la deuxième au mode bri).

bri:9 < | MENU | >

- à l'aide des senseurs < / > choisir le degré de luminosité :

dans une étendue de 1 à 9, à l'aide du senseur >

dans une étendue de 9 à 1, à l'aide du senseur <.

Attention!

Si l'horloge est activée, (à savoir l'utilisateur n'a touché aucun senseur pendant au moins 7 secondes), la luminosité est maximale.

Mode nocturne

Entre 22:00 et 6:00, l'afficheur diminue automatiquement la luminosité.

Four avec circuit d'air forcé (chaleur tournante + ventilateur)

Il est possible de chauffer le four à l'aide de la chaleur de sole et de voûte, du grilloir et de la chaleur tournante. Le four est réglé à l'aide de la manette de fonctions et de la manette de régulation de la température. Pour programmer le four, il faut mettre la manette sur la position choisie, ainsi que les manettes de régulation de la température – il faut positionner la manette sur la température sélectionnée.

Les sélecteurs rotatifs se trouvent dans le panneau de commande, afin de choisir une fonction, il faut :

• délicatement pousser le sélecteur rotatif et le lâcher,
• mettre sur la fonction choisie. Le marquage du sélecteur rotatif sur son pourtour répond aux fonctions réalisées par le four.

Pour arrêter le four, il faut mettre les deux manettes sur la position „●” / „0”.

Attention!

Lors du choix d'une fonction (chaleur, etc.), le four est mis en marche une fois la température sélectionnée.

0 Réglage zéro

Chauffage rapide

La résistance chaleur tournante et le grill.

Utilisation pour le préchauffage du four.

Décongélation

Seul le ventilateur se met en marche, sans utiliser aucune résistance.

Grilloir renforcé

(Grilloir et chaleur de voûte)

Lorsque vous sélectionnez la fonction GRIL RENFORCÉ, le gril fonctionne en même temps que la chaleur de voûte. Cette fonction permet d'obtenir une température plus élevée dans la partie haute du four pour griller plus efficacement des quantités plus grandes.

Gril renforcé (super gril)

Allumer la fonction du „gril renforcé” permet de mener la fonction de grill avec le radiateur supérieur allumé. Cette fonction permet d'obtenir une plus grande température dans la partie supérieur du four ce qui aide à obtenir une couleur plus dorée des plats en permettant aussi de cuire de plus grandes portions.

Gril allumé

On utilise le „grillage” superficiel pour griller les petites portions de viande : des steaks, des escalopes, des poissons, des toasts, des saucisses, des gratins (l’épaisseur du plat grillé ne doit pas dépasser les 2-3 cm, durant la cuisson il faut les retourner sur l’autre côté).

Radiateur inférieur allumé

Sur cette position du sélecteur rotatif, le four réalise le chauffage uniquement en utilisant le radiateur inférieur. Cuisson des gâteaux du dessous (p.ex. les gâteaux humides et fourrés de fruits).

Radiateur supérieur et inférieur allumés

Le réglage du sélecteur rotatif sur cette position permet de réaliser le chauffage du four à l'aide de la méthode conventionnelle. Cela convient parfaitement pour cuire des gâteaux, des viandes, des poissons, des pains, des pizzas (il est nécessaire de chauffer préliminairement le four en utilisant des plaques foncées), cuisson sur un niveau.

Chaleur tournante allumée

Le réglage du sélecteur rotatif sur la fonction „chaleur tournante allumée” permet de réaliser le chauffage du four de façon forcée à l’aide du thermoventilateur se trouvant dans l’endroit central de la paroi arrière du caisson du four. Par rapport au four conventionnel, on utilise des températures de cuisson plus basses.

L'utilisation de cette méthode de chauffage permet une circulation uniforme de la chaleur autour du met se trouvant dans le four.

Ventilateur allumé et radiateur supérieur et inférieur.

Dans cette position du sélecteur rotatif, le four réalise la fonction gâteau. Four conventionnel avec ventilateur (fonction conseillée lors de la cuisson).

Chaleur tournante et radiateur allumés

Sur cette position du sélecteur rotatif le four réalise la fonction de chaleur tournante et de radiateur inférieur allumé ce qui provoque une augmentation de la température du dessous de la cuisson. Grand nombre de chaleur apporté du dessous de la cuisson, pâtes humides, pizzas.

Eclairage indépendant du four

En réglant le sélecteur rotatif sur cette position, nous obtenons l'éclairage du caisson du four.

Chaleur tournante eco

Cette fonction permet de chauffer les plats de manière optimisée pour permettre l'économie d'énergie. Sur cette position, l'éclairage du four est éteint.

Lorsque vous allumez le four, deux voyants de contrôle, R et L, s'allument. Le voyant R de contrôle signale le fonctionnement du four. Si le voyant L de contrôle s'éteint, le four a atteint la température demandée. A moins que les recettes culinaires recommandent de mettre le plat dans un four préchauffé, il est nécessaire de le faire seulement après que le voyant L de contrôle se soit éteint. Lors de la cuisson, le voyant L s'allume et s'éteint périodiquement (maintien de la température à l'intérieur du four). Le voyant R de contrôle peut également rester allumé lorsque la manette est mise sur la position « Éclairage du four ».

Utilisation du grilloir

Pour mettre en marche le grilloir :

Imettez la manette du four sur la position

• marquée du symbole
• chauffez le four pendant environ 5 minutes (la porte du four doit être fermée),
• mettez le plat au four, dans les gradins appropriés ; lorsque vous utilisez une grille pour les grillades, insérez un plat lèchefrites
• directement sous la grille, il recueille les graisses des grillades,

Pour la fonction gril et supergril nous vous conseillons de réglez votre thermostat sur 220°C et pour la fonction sur 190°C.

Attention!

Pour la cuisson en fonction, la porte du four doit être fermée.

Quand vous utilisez la fonction, les parties accessibles peuvent devenir très chaudes.

Gardez les enfants à distance !

Cuissons

• il est recommandé d'utiliser les plats fournis avec la cousinière pour la cuisson des pâtisseries,
• les cuissons peuvent être aussi effectuées dans les moules disponibles sur le marché (il faut les poser sur la grille), pour les cuissons, optez plutôt pour les moules noirs qui permettent de réduire le temps de cuisson,
• il n'est pas recommandé d'utiliser les moules à surface claire et brillante en mode de cuisson conventionnelle (chaleur de voûte + de sole), avec ce type des moules, les plats risquent de ne pas être assez cuits en dessous,
• vous utilisez la fonction de la chaleur tournante, le préchauffage du four n'est pas nécessaire, en ce qui concerne les autres modes de cuisson, il faut préchauffer le four avant d'y mettre le plat,
• avant de sortir une pâtisserie du four, vérifiez la qualité de la cuisson à l'aide d'une baguette en bois (si la pâtisserie est prête, la baguette doit en ressortir propre est sèche),
• il est recommandé de laisser la cuisson au four pendant environ 5 minutes après avoir arrêté le four,
• si vous utilisez la fonction de la chaleur tournante, les températures de cuisson sont d'habitude de 20–30 degrés plus basses que pendant le mode de cuisson conventionnel (avec la chaleur de voûte et de sole),
• les paramètres des cuissons dans les tableaux sont indiqués à titre d'exemple et peuvent être modifiés selon l'expérience et les goûts culinaires de l'utilisateur,
• si les informations précisées dans les recettes diffèrent considérablement des valeurs indiquées dans la notice d'utilisation, veillez suivre les consignes de la notice.

Rôtissage

• les viandes dont le poids excède 1 kg doivent être préparées dans le four, il est recommandé de préparer les morceaux plus petits sur les brûleurs gaz de la cuisinière,
• utilisez les récipients résistants à la chaleur pour le rôtissage, les poignées de ces récipients doivent être également résistantes aux hautes températures,
• si vous utilisez les grilles pour le rôtissage, placez le plat à rôtissage avec une petite quantité d'eau au niveau le plus bas,
• au moins une fois pendant la cuisson, tournez la viande, nappez-la avec du jus ou de l'eau chaude et salée (n'ajoutez pas d'eau froide dans le plat).

La fonction de cuisson – chaleur tournante ECO

• en utilisant la fonction chaleur tournante ECO, la cuisson optimisée se met en route pour économiser de l'énergie lors de la préparation des aliments.
• la durée de cuisson ne peut être réduite par un réglage plus élevé de la température, le préchauffage du four avant la cuisson est également déconseillé
• ne pas modifier le réglage de la température ni ouvrir la porte pendant la cuisson.

Paramètres recommandés lors de l'utilisation de la fonction chaleur tournante ECO

Type de cuissons Plat	Fonction du four	Température (°C)	Niveau Durée (min.)
Biscuit 180 - 200 2 - 3 - 70
Gâteau à la levure / gâteau quatre-quarts		180 - 200 2 50 - 70
Poisson 190 - 210 2 - 3 - 60
Boeuf 200 - 220 2 90 -
Agneau 200 - 220 2 90 - 60
Poulet 180 - 200 2 80 - 0

CUISSON DANS LE FOUR – CONSEILS PRATIQUES

Four avec circuit d'air forcé (chaleur tournante + ventilateur)

Type de plat/ cuisson	Fonction du four Température ( °C) Niveau Temps (min.)
Biscuit 160 -	200 2 - [H3DZ] - 50
Gâteau à la levure / gâteau quatre-quarts		160 - 170 1)	3 25 - 40	2)
Gâteau à la levure / gâteau quatre-quarts		155 - 170 1)	3 25 - 40	2)
Pizza 200 -	230	1)	2 - 3 15 - 25
Poisson 210 -	220 2 4 0
Poisson 160 -	180 2 - [EZT4] - 60
Poisson 190 2	- 3 60 - [ASYZ]
Saucisses	[WSTW]	220	4 14 - 18
Boeuf		225 - 250 2 120 - 150
Boeuf		160 - 180 2 120 - 160
Agneau		160 - 230 2	90 - 120
Agneau		160 - 190 2	90 - 120
Poulet		180 - 190 2 70 - 90
Poulet		160 - 180 2 45 - 60
Poulet		175 - 190 2 60 - 70
Légumes	[D33S]	190 - 210 2 40 - 50
Légumes		170 - 190 3 40 - 50

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

1) Préchauffer le four vide
2) Les durées sont indiquées pour des produits dans de petits moules

Attention : Les paramètres sont indiqués dans le tableau à titre indicatif et peuvent être modifiés selon votre propre expérience et préférences.

Cuisson de gâteaux

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Temps de cuisson 2)(min.)
Petits gâteaux	Plaque pour pain	4 160		1)	28 - 32 2)
	Plaque pour pain	3 155		1)	23 - 26 2)
	Plaque pour pain	3 150		1)	26 - 30 2)
	Plaque pour painPlaque pour rôti	2 + 42 – plaque pour pain ou pour rôti4 – plaque pour pain		150 1)	27 - 30 2)
Pâte brisée (bandes)	Plaque pour pain	3 150 - 160		1)	30 - 40 2)
	Plaque pour pain	3 150 - 170		1)	25 - 35 2)
	Plaque pour pain	3 150 - 170		1)	25 - 35 2)
	Plaque pour painPlaque pour rôti	2 + 42 – plaque pour pain ou pour rôti4 – plaque pour pain		160 - 175 1)	25 - 35 2)
Génoise sans graisse	Grille + moule pour gâteau revêtu de noir∅ 26 cm	2 170 - 180		1)	38 - 46 2)
Tarte aux pommes	Grille + deux moules pour gâteau revêtus de noir∅ 20 cm	2Les moules ont été disposés sur la grille en diagonale, droite arrière, gauche avant	[EXHY]	180 - 200 1)	50 - 65 2)

1) Préchauffer le four vide, ne pas utiliser la fonction de réchauffement rapide d'environ 5 minutes.
2) Sauf indication contraire, les durées sont indiquées pour un four non préchauffé.

PLATS DE TEST. Conformément à la norme EN 60350-1.

Mode gril

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Durée (min.)
Pain blanc grillé	Grille 4 220			1)	3 - 7
Hamburgers de bœuf	Grille + plaque pour rôti (pour récupérer les égout-tages)	4 - grille3 – plaque pour rôti		220 1)	1 page 13 - 182 page 10 - 15

1) Préchauffer le four vide en l'allumant pour 8 minutes, ne pas utiliser la fonction de réchauffement rapide.

Cuisson

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Durée (min.)
Poulet entier	Grille + plaque pour rôti (pour récupérer les égout-tages)	2 - grille1 – plaque pour rôti		180 - 190 70	- 90
	Grille + plaque pour rôti (pour récupérer les égout-tages)	2 - grille1 – plaque pour rôti		180 - 190 80	- 100

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

Le nettoyage régulier et l'entretien approprié de la cuisinière permettent de rallonger la période de son exploitation.

Avant de commencer le nettoyage, débranchez la cuisinière et mettez toutes les manettes sur la position « off ». Avant de procéder au nettoyage, laissez refroidir l'appareil.

Four

• Nettoyez le four après chaque utilisation. Pour nettoyer la cavité, allumez l'éclairage du four. Vous aurez ainsi une meilleure visibilité de l'espace de travail.
• Pour laver la cavité du four, utilisez de l'eau chaude avec du liquide vaisselle.

• Nettoyage à la vapeur – Steam Clean:

• versez 0,25 l d'eau (1 verre) dans un récipient et posez-le sur la grille au niveau le plus bas,

• fermez la porte du four,
• mettez la manette de régulation de la température sur la position 50° C et la manette de fonctions sur la position

- faites chauffer le four pendant environ 30 minutes,

- ouvrez la porte du four, essuyez la cavité avec un chiffon ou une éponge, ensuite lavez la en utilisant de l'eau chaude avec du liquide vaisselle.

- Essuyez la cavité du four.

Remplacement de la lampe du four

Assurez-vous que l'appareil est débranché avant de remplacer la lampe pour éviter le risque d'un choc électrique.

• Mettez toutes les manettes de contrôle sur la position « • »/« 0 » et coupez l'alimentation,

• Dévissez le hublot de la lampe, nettoyez-le et mettez-le bien à sec.

• Dévissez l'ampoule, si nécessaire changez-la. Caractéristiques de l'ampoule à haute température (300 °C) :

— tension 230 V
— puissance 25 W
— culot E14.

• Vissez l'ampoule en vous assurant qu'elle est bien placée dans la douille céramique.
• Vissez le hublot de la lampe.

- Les cuisinières marqués par la lettre D ont été équipés de glissières en grille(échelles) pour les inserts du four facilement retirables. Afin de les retirer pour le lavage il faut tirer l'accroche qui se trouve à l'avant ensuite écarter la glissière et la-retirer de l'accroches arrière.

1

2

Retirement des échelles latérales

1

2

Retirement des échelles latérales

Retrait de la porte

Vous pouvez retirer la porte du four pour avoir un meilleur accès à la cavité lors du nettoyage. Pour ce faire, il faut ouvrir la porte et soulever le dispositif de verrouillage dans la charnière (fig.A). Soulevez légèrement la porte et tirez-la vers vous sous l'angle d'environ 45° par rapport au niveau horizontal. Afin de remonter la porte, procédez dans l'ordre inverse. Faites attention à mettre correctement le cran de la charnière sur l'ergot de la porte-charnière. Après avoir remis la porte du four, baissez obligatoirement le dispositif de verrouillage. Si vous ne le faites pas, vous risqueriez d'endommager la charnière lors de la fermeture de la porte.

Écartement des dispositifs de verrouillage des charnières

Démontage de la vitre intérieure

1. Retirer la plinthe supérieure de la porte. (fig.B, C)

B

1. Décrochez la vitre intérieure de sa fixation (en partie inférieure de la porte). Extraire la vitre intérieure (schéma D).
2. Laver la vitre à l'eau chaude avec un peu de produit de nettoyage.

La repose de la vitre se fait dans l'ordre inverse des opérations du démontage. La partie lisse doit se trouver en haut.

Attention ! Il ne faut pas pousser simultanément la plinthe supérieure des deux côtés de la porte. Afin de placer correctement la plinthe supérieure de la porte il faut en premier placer l'extrémité gauche de la plinthe sur la porte et enfoncer l'extrémité droite jusqu'à ce qu'un « clic » se fasse entendre. Ensuite il faut enfoncer la plinthe du côté gauche jusqu'à ce qu'un « clic » se fasse entendre.

D 1 2 3 3 2 1 2 3

Démontage de la vitre intérieure

Contrôles périodiques

En dehors de l'entretien et du nettoyage courant de la cuisinière, il est nécessaire de :

• Procéder aux contrôles périodiques de fonctionnement des dispositifs électroniques et mécaniques de la cuisinière. A l'expiration du délai de garantie, et tous les deux ans au minimum, il est nécessaire de prévoir une maintenance technique de la cuisinière,
• réparer les éventuels défauts constatés,
• procéder à la maintenance des dispositifs mécaniques de la cuisinière.

Note : les réparations et réglages doivent être effectués par un professionnel agréé ou par le service après-vente.

En cas de panne, il faut :

• éteindre les éléments de travail de la cuisinière
  • couper l'alimentation électrique
• avertir le service après vente
• l'utilisateur peut réparer certaines petites pannes en suivant les indices dans le tableau ci-dessous. Avant de vous adresser au service après vente, vérifiez les points présentés dans le tableau.

PROBLÈME	CAUSE	PROCÉDURE
Le dispositif électrique ne fonctionne pas	coupure de courant	vérifiez le coupe-circuit dans votre installation, si nécessaire, changez-le
l'afficheur du programma-teur indique les chiffres „0.00” clignotant à inter-valles réguliers	l'appareil a été débranché ou il y avait une coupure momentanée de courant	programmez l'heure actu-elle (cf. commande du pro-grammateur)
L'éclairage du four ne fonctionne pas	l'ampoule est dévissée ou défectueuse	vissez ou changez l'ampoule (cf. chapitre Nettoyage et entretien)

Tension nominale 220-240V\~50/60 Hz

Puissance nominale max. 2,8 kW

Dimensions de la cuisinière

(Largeur/Hauteur/Profondeur) 59,5 x 59,5 x 57,5 cm

Le produit est conforme aux normes EN 60335-1, EN 60335-2-6, en vigueur dans l'Union européenne.

Les données sur l'étiquetage énergétique des fours électriques sont indiquées conformément à la norme EN 60350-1 /CEI 60350-1. Ces données sont définies pour des charges standard avec les fonctions actives : éléments chauffants inférieur et supérieur (mode conventionnel) et réchauffement avec l'assistance du ventilateur (si ces fonctions sont accessibles).

La classe d'efficacité énergétique est définie selon la fonction accessible dans le produit conformément à la priorité ci-dessous :

Circuit d'air forcé ECO (chaleur tournante + ventilateur)
Circuit d'air forcé ECO (élément chauffant inférieur + supérieur + grill + ventilateur)
Mode conventionnel ECO (élément chauffant inférieur + supérieur)

Pour définir la consommation d'énergie, démonter les glissières télescopiques (si le produit dispose de cet équipement).

Déclaration du producteur

Le producteur déclare que le produit est conforme aux exigences déterminées dans les directives UE :

• directive « basse tension » 2014/35/EC,
• directive « compatibilité électromagnétique » 2014/30/EC,
• directive « ErP » 2009/125/EC,

c'est pourquoi, le produit porte une marque appropriée CE et est accompagné d'une déclaration de conformité destinée aux autorités de surveillance du marché.

ΑΓΑΠΗΤΕ ΠΕΛΑΤΗ,
