CTVNE147 - Cave à vin LA SOMMELIERE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin
Capacité	147 bouteilles
Température de service	De 5 à 20 °C
Nombre de zones de température	2 zones
Type de refroidissement	Compresseur
Niveau sonore	40 dB
Dimensions (L x P x H)	59 x 57 x 185 cm
Porte	Porte en verre trempé
Éclairage intérieur	LED
Poids	70 kg
Consommation énergétique	A+
Garantie	2 ans
Utilisation	Idéale pour le stockage et la conservation des vins
Entretien	Nettoyage régulier de l'intérieur et des filtres
Sécurité	Verrouillage de la porte
Informations supplémentaires	Installation sur un sol plat, éloignée de la chaleur

FOIRE AUX QUESTIONS - CTVNE147 LA SOMMELIERE

Comment régler la température de ma cave à vin LA SOMMELIERE CTVNE147 ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle. Utilisez les flèches pour augmenter ou diminuer la température souhaitée, puis appuyez à nouveau sur 'Température' pour valider.

Pourquoi ma cave à vin ne refroidit-elle pas ?

Vérifiez si la cave est correctement branchée et que la prise fonctionne. Assurez-vous également que la température ambiante est dans la plage recommandée et que les évents de ventilation ne sont pas obstrués.

Comment nettoyer l'intérieur de ma cave à vin ?

Débranchez la cave et retirez toutes les bouteilles. Utilisez un chiffon doux et une solution d'eau savonneuse pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Est-ce que la cave à vin LA SOMMELIERE CTVNE147 fait beaucoup de bruit ?

Un léger bruit de fonctionnement est normal, mais si le bruit est excessif, vérifiez que la cave est bien nivelée et qu'elle n'est pas en contact avec d'autres objets. Si le bruit persiste, contactez le service client.

Quel est le niveau de consommation énergétique de la cave à vin ?

La cave à vin LA SOMMELIERE CTVNE147 est classée A pour l'efficacité énergétique, ce qui signifie qu'elle consomme peu d'énergie. Pour optimiser la consommation, évitez de laisser la porte ouverte trop longtemps.

Comment savoir si la cave à vin est correctement ventilée ?

Assurez-vous que les grilles de ventilation ne sont pas obstruées et que l'air circule librement autour de la cave. Il est recommandé de laisser un espace d'au moins 10 cm autour de l'appareil.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez d'abord si l'appareil est bien branché. Si cela ne résout pas le problème, remplacez l'ampoule par une ampoule similaire. Consultez le manuel d'utilisation pour des instructions détaillées.

Combien de bouteilles puis-je stocker dans la cave LA SOMMELIERE CTVNE147 ?

La cave à vin LA SOMMELIERE CTVNE147 peut contenir jusqu'à 147 bouteilles de vin standard.

MODE D'EMPLOI CTVNE147 LA SOMMELIERE

Avant utilisation, veuillez prendre connaissance des règles de sécurité et des instructions d'utilisation de cette notice. Tout d'abord, nous vous remercions d'avoir choisi nos produits et nous espérons qu'ils rempliront entièrement vos attentes. Cette cave de vieillissement vous permettra de faire vieillir vos bouteilles.

1. CONSIGNES DE SÉCURITÉ

Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'installer et d'utiliser l'appareil pour la première fois, lisez attentivement cette notice, y compris les mise en garde et les conseils utiles qu'elle contient. Afin d'éviter d'endommager l'appareil et/ou de vous blesser inutilement, il est important que les personnes amenées à utiliser cet appareil aient pris entièrement connaissance de son fonctionnement ainsi que de ses fonctions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l'appareil, afin qu'elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l'appareil. Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet pas être tenu responsable en cas de mauvaise manipulation de l'appareil.

Sécurité des enfants et des autres personnes vulnérables

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités réduites sur le plan physique, sensoriel ou mental, ou n'ayant pas appris à utiliser l'appareil, dans le cadre où ils sont encadrés par une personne informée et ayant conscience des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.

- Conservez tous les emballages hors de portée des enfants, car il existe un risque de suffocation.

- Si vous décidez de mettre au rebut l'appareil, débranchez-le de la prise murale, coupez le câble de connexion (aussi proche de l'appareil que vous le pouvez) et retirez la porte afin d'empêcher les enfants de jouer avec et de s'enfermer à l'intérieur.

- Si l'appareil, doté d'un joint de porte magnétique, doit être remplacé par un autre appareil doté d'un loquet sur la porte ou sur le joint, vérifiez bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants.

- Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

- NOTE : les enfants entre 3 et 8 ans peuvent charger et décharger l'appareil.

Sécurité générale

ATTENTION — Cet appareil est conçu pour fonctionner dans un foyer domestique.

ATTENTION — Ne rangez jamais de substances inflammables tels que des aérosols à l'intérieur de cet appareil, car elles pourraient s'y déverser.

ATTENTION — Si le cordon d'alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant, ou d'un revendeur qualifié, afin d'éviter tout risque d'électrocution.

ATTENTION — Maintenez les ventilations bien ouvertes, et vérifiez bien que l'air peut circuler par les ouvertures.

ATTENTION — N'endommagez pas le circuit de réfrigération.

ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartiment, sauf si ces derniers sont tolérés par le fabricant.

ATTENTION — Le système réfrigérant et isolant contiennent des gaz inflammables. Lorsque vous mettez l'appareil au rebut, faites-le auprès d'un centre de collecte agréé. N'exposez jamais l'appareil aux flammes.

Les sacs plastiques peuvent être dangereux. Pour éviter tout risque de suffocation, garder ce sac hors de portée des enfants.

Liquide réfrigérant

De l'isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l'appareil ; Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant les transports et l'installation de l'appareil, vérifiez qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

Attention : Risque d'incendie

Si le circuit de réfrigération était endommagé :

• Evitez les flammes nues et toute source d'inflammation.
• Ventilez bien la pièce où se trouve l'appareil.

Il est dangereux de modifier la composition de cet appareil, de quelque manière que ce soit.

Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise installation électrique.
• Le cordon d'alimentation ne doit pas être rallongé. N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.
• Vérifiez bien que la priser murale n'est pas endommagée. Une prise murale en mauvais état pourrait entrainer une surchauffe de l'appareil et son explosion.
• Vérifiez bien que vous pouvez accéder à la prise murale de l'appareil.
• Ne tirez jamais sur le câble principal.
• Ne supprimez jamais la mise à la terre.
• Si la prise murale est lâche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.
• Vous ne devez jamais utiliser l'appareil si le cache de l'éclairage intérieur n'est pas en place.

• Débranchez votre appareil avant de procéder au changement de l'ampoule.

• Cet appareil fonctionne sur un courant à phase unique de 220\~240V/50Hz. L'appareil doit utiliser une prise murale reliée à la terre selon les recommandations en vigueur.

• Si le câble d'alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.
• La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d'incertitude, adressez-vous à votre installateur.

Utilisation quotidienne

• Ne stockez jamais de substances ou de liquides inflammables à l'intérieur de l'appareil ; cela provoquerait un risque d'explosion.
• Ne faites pas fonctionner d'autres appareils électriques à l'intérieur de cet appareil (mixeurs, turbines à glace électrique, etc).
• Lorsque vous débranchez l'appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.
• N'exposez pas l'appareil directement au soleil.
• L'appareil doit être tenu éloigné de bougies, luminaires et autres flammes nues, afin d'éviter les risques d'incendie.
• Cet appareil est destiné exclusivement au stockage du vin et des boissons.
• L'appareil est lourd. Soyez prudent lorsque vous le déplacez.
• Si votre appareil est équipé de roulettes, rappelez-vous qu'elles servent uniquement à faciliter les petits mouvements. Ne le déplacez pas sur de plus longs trajets.
• N'utilisez jamais l'appareil ou ses éléments pour vous appuyer
• Pour éviter les chutes d'objets et empêcher de détériorer l'appareil, ne surchargez pas les compartiments de l'appareil.
• Cet appareil est destiné uniquement au stockage du vin. Il est recommandé de régler la cave à vin sur 12°C.

Attention ! Nettoyage et entretien

• Avant tout entretien, débranchez l'appareil et coupez le courant.
• Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
• N'utilisez pas d'objets tranchants ou pointus pour retirer la glace. Utilisez un grattoir en plastique.

Information importante à propos de l'installation !

- Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.

- Déballez l'appareil et vérifiez qu'il n'est pas endommagé visuellement. Ne branchez pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez acheté. Dans ce cas, conservez l'emballage.

- Il est recommandé d'attendre au moins quatre heures avant de brancher l'appareil au courant, afin que le compresseur soit bien alimenté en huile.

- Cet appareil est uniquement destiné à être installé en pose libre, en aucun cas il ne doit être installé de manière encastrable ou intégrable. Pour un bon fonctionnement de l'appareil il est impératif de laisser une bonne circulation de l'air tout autour de l'appareil. Nous déclinons toute responsabilité en cas de

non-respect des consignes d'installation.

• Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d'éviter les risques d'incendie. Respectez toujours bien les consignes d'installation.
• L'appareil ne doit pas être situé à côté de radiateurs ou de feux de cuisson.
• Vérifiez bien que les prises sont accessibles une fois l'appareil installé.
• Veillez à ne pas coincer ou endommager le cordon d'alimentation lors de la mise en place de l'appareil.

ÉCONOMIES D'ÉNERGIE

Pour limiter la consommation électrique de votre appareil :

• Installez-le dans un endroit approprié (voir chapitre « Installation de votre appareil »).
• Gardez les portes ouvertes le moins de temps possible.
• Veillez au fonctionnement optimal de votre appareil en nettoyant périodiquement le condenseur (voir chapitre « Entretien courant de votre appareil »).
• Contrôlez périodiquement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.

Recommandations d'agencement :

L'agencement suivant, des équipements de votre appareil (clayettes...), est recommandé pour que l'énergie soit utilisée le plus rationnellement possible par l'appareil de réfrigération. Tout changement de cet agencement peut impacter la consommation énergétique de l'appareil.

La température de l'appareil est réglable entre 5°C à 20°C. Le réglage de la température est effectué par un thermostat. La modification de la température génère une consommation énergétique plus forte.

Lorsque la température ambiante est de 25°C et que l'appareil n'a pas de bouteille, il faut environ 30 minutes pour augmenter la température de la cave de 5°C à 20°C. Dans les mêmes circonstances, il faudra environ 1 heure pour faire baisser la température du refroidisseur de 20°C à 5°C. Moins la température est élevée, moins il faudra de temps. Dans le cas ou des bouteilles sont placées dans la cave, le temps nécessaires pour atteindre la température désirée peut être de plusieurs heures / jours.

L'appareil garantit que la température est maintenue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation. La température à l'intérieur de l'appareil et sa consommation énergétique peuvent être influencés par de nombreux facteurs: température ambiante, exposition au soleil, nombre d'ouvertures de porte et quantité stockée... Les légers changements de température sont parfaitement normaux.

Dépannage

• Tout opération électrique doit être effectuée par un technicien qualifié et compétent.
• Cet appareil doit être dépanné par un Centre de Réparation Agréé, et seules des pièces d'origine doivent être utilisées.

Cet appareil est réservé à un usage domestique exclusivement. Le fabricant ne saurait être tenu responsable d'une autre utilisation.

R600a Instructions de sécurité

Attention : N'obstruer aucune grille de ventilation de l'appareil.

Attention : Ne pas stocker de substances explosives comme les bombes d'aérosol avec un propulseur inflammables dans cet appareil.

Attention : Ne pas endommager le circuit frigorifique de l'appareil.

Attention : Les unités de réfrigération fonctionnant avec de l'isobutane (R600a), elles ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descellé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.

Attention : Ne pas utiliser d'appareils électriques dans les compartiments de l'appareil, sauf si elles sont du type recommandé par le fabricant.

Cet appareil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles.

CE FR + + + + + +

Pour en savoir plus sur votre produit, consulter la Base EPREL en ligne. Tel que défini dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives a cet appareil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre appareil de réfrigération. Vous pouvez accéder à la Base EPREL en scannant le QR code présent sur l'étiquette énergie de votre appareil ou en vous rendant directement sur : www.ec.europa.eu et en renseignant le modèle de votre appareil de réfrigération.

2. PLAQUE SIGNALÉTIQUE

Ci-dessous l'exemple d'une plaque signalétique :

Cave à vin/ wine cellar		la Sommelière ELECTRIC DIAGRAM Schéma électrique Ispley Beard Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)
Référence	CTPNE147
Service Ref	CTPNE147/1
S/N	20 48 00001
Modèle usine	JC-309
Classe climatique	N/ST
Volume Total Net	301L
Consommation d'énergie annuelle	120 kWh/an
Consommation jour d'énergie à 32°C	0,550kWh/24h
Gaz réfrigérant / Quantité	R600A / 38g
Agent isolant	Cyclopenthane
Voltage	220-240 V
Fréquence	50 Hz
Ampérage	1,5 A
Puissance maximum	95W
Puissance de la lampe	2W
Classe de protection contre les chocs électriques	I

Cave à vin/ wine cellar

Référence	CTPNE147
Service Ref	CTPNE147/1
S/N	20 48 00001
Modèle usine	JC-309
Classe climatique	N/ST
Volume Total Net	301L
Consommation d'énergie annuelle	120 kWh/an
Consommation jour d'énergie à 32°C	0,550kWh/24h
Gaz réfrigérant / Quantité	R600A / 38g
Agent isolant	Cyclopenthane
Voltage	220-240 V
Fréquence	50 Hz
Ampérage	1,5 A
Puissance maximum	95W
Puissance de la lampe	2W
Classe de protection contre les chocs électriques	I

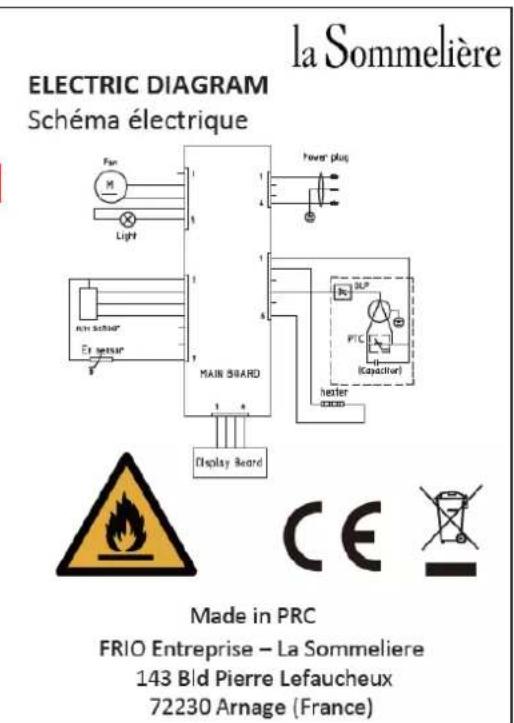

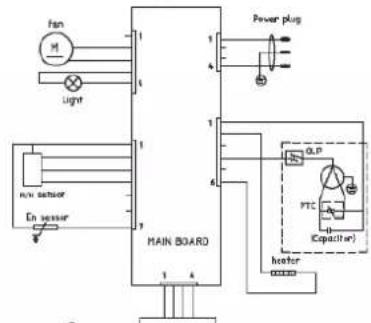

ELECTRIC DIAGRAM
Schéma électrique
Made in PRC
FRIO Entreprise – La Sommeliere
143 Bld Pierre Lefaucheux
72230 Arnage (France)

La plaque signalétique collée à l'intérieur ou à l'arrière de l'appareil (selon modèle) comporte toutes les informations spécifiques à votre appareil.

Nous vous conseillons de noter son numéro de série sur ce livret avant son installation, pour vous y référer si nécessaire ultérieurement (intervention technique, demande d'assistance, etc.).

Empty rectangular frame with no text, symbols, or content inside

En effet, une fois l'appareil installé et chargé, son accès y est plus compliqué.

ATTENTION : aucune assistance ne pourra vous être donnée sans ces informations.

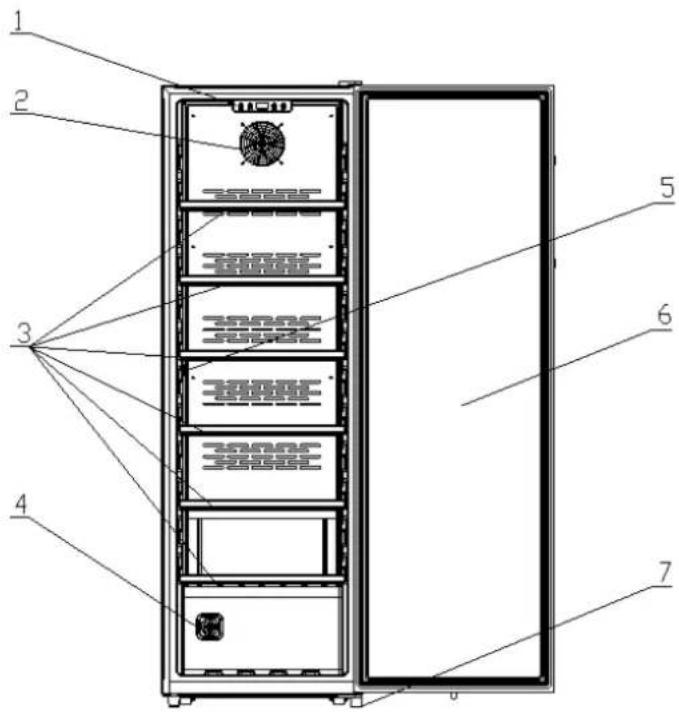

3. DESCRIPTION DE L'APPAREIL

1	Panneau de contrôle	5	Capteur
2	Ventilateur	6	Porte
3	Clayette fil d'acier, fronton bois	7	Pieds ajustables
4	Filtre à charbons actifs

4. INSTRUCTIONS D'INSTALLATION

Avant d'utiliser votre cave à vin

■ Enlevez l'emballage extérieur et intérieur.
- Laissez votre appareil en position verticale au repos pendant environ 24h avant sa mise en service. Cela permettra de réduire la possibilité d'un dysfonctionnement du système de refroidissement dû au transport.
■ Nettoyez l'intérieur à l'aide d'un chiffon doux et d'eau tiède.

- Lorsque vous installez votre appareil, merci de choisir un lieu autorisé.

- Placez votre appareil sur un sol qui est assez résistant pour le soutenir lorsqu'il est entièrement chargé. Veuillez ajuster les pieds de votre appareil afin de mettre à niveau votre cave.

- Une ventilation adéquate est nécessaire, n'obstruez aucune sortie d'air.

- Branchez l'appareil à une prise unique, laissez une ventilation suffisante tout autour de l'appareil.

- Veuillez ajuster les pieds de votre appareil afin que le devant de votre cave soit nivelé et que l'arrière soit légèrement incliné vers l'arrière. Cette inclinaison permet de maintenir en place les tiroirs ou clayettes malgré le poids des bouteilles. L'inclinaison garantie également la bonne évacuation des eaux de condensation et

la bonne étanchéité du joint de porte.

- Cet appareil est uniquement réservé au stockage de vins.

- Cet appareil utilise du gaz réfrigérant inflammable, veuillez donc à ne jamais endommager le tuyau de refroidissement pendant le transport.

Attention

■ Stockez des bouteilles fermées.

- Ne surchargez pas l'appareil.

- N'ouvrez pas la porte plus que nécessaire.

- Ne couvrez pas les clayettes avec des feuilles d'aluminium ou tout autre matériau qui pourrait empêcher une bonne circulation de l'air.

- Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher l'appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l'air circuler et prévenir la formation de moisissures et d'odeurs.

Cet appareil de réfrigération n'est pas destiné à être utilisé comme un appareil intégrable. Cet appareil est destiné uniquement au stockage du vin.

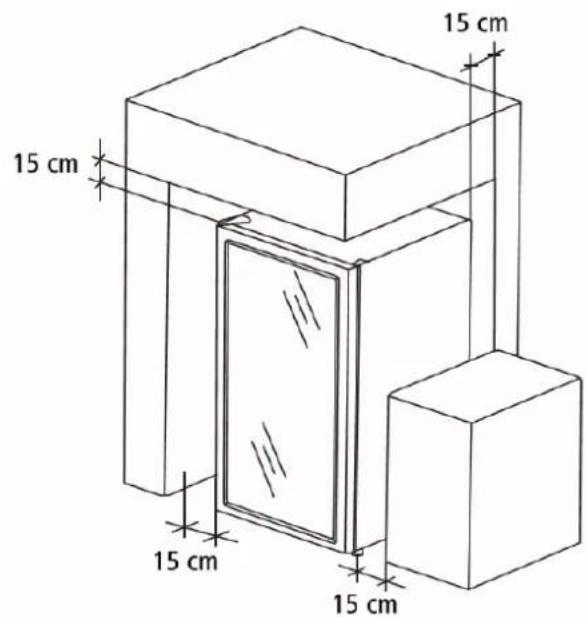

Afin d'assurer une aération suffisante de l'appareil, respectez un espacement minimal de 15 cm entre les parois de votre cave à vin et les parois à proximité (murs ou plan de travail par exemple) comme indiqué dans l'illustration ci-dessous.

15 cm 15 cm 15 cm 15 cm 15 cm

ATTENTION : merci d'éloigner l'appareil de toute substance qui pourrait entrainer un risque d'incendie.

Inverser le sens d'ouverture de la porte

1. Réglez le thermostat sur 0 et débranchez la prise secteur. Basculez votre cave à vin de 45° vers l'arrière et maintenez-la ou fixez-la fermement.2. Retirez le cache de charnière supérieure.3. Dévissez les vis de la charnière supérieure et retirez-la, puis retirez la porte.
4. Dévissez le grand pied (avant droit) et retirez-le.5. Dévissez les vis de la charnière inférieure et retirez-la.
6. Placez la charnière inférieure sur le côté opposé après avoir enlevé le pied avant gauche, et fixez la charnière en revissant les vis.7. Revissez le grand pied, désormais placé du côté gauche. Revissez également le pied du côté droit.8. Ramenez votre cave à vin en position verticale.
9. Placez la porte sur la charnière inférieure.Assurez-vous que la porte vitrée soit en position verticale et qu'elle se ferme facilement.
10. Placez la charnière supérieure sur le côté opposé et la porte, puis replacez les vis de la charnière sans serrer définitivement.
11 Une fois la porte installée, ajustez les distances pour garder la porte verticale puis serrez définitivement les vis de la charnière supérieure.12. Remontez le cache de charnière supérieure.

Remarque : Le joint de porte peut sortir de son emplacement lors du changement de côté. Si vous remarquez des ouvertures entre le joint et l'encadrement du compartiment lorsque la porte est fermée, tirez avec précautions sur le joint afin de refermer ces ouvertures. Le positionnement correct du joint est important pour garantir l'étanchéité de votre cave à vin.

Installation de la poignée (CTPNE147)

Installez la poignée sur la porte de la cave à vin La cave à vin CTPNE147 est livrée avec une poignée. Installez la poignée uniquement avec un tournevis manuel. N'utilisez pas d'outils électriques qui pourraient endommager la porte. La porte de cave étant réversible, le placement de la poignée dépend donc de la configuration souhaitée. Des trous sont visibles de chaque côté du cadre de porte pour permettre le placement de la poignée sur le côté droit ou gauche. Lors de l'achat de votre armoire, la poignée est livrée dans un colis séparé et un sachet de visserie est également fourni. Le sac de quincaillerie contient 2 vis métalliques pour fixer la poignée et 2 cache-vis et 2 cache-trous pour les vis et les trous inutilisés.

• Placez la poignée à l'endroit désiré, vissez-la à la porte avec les 2 vis à métal fournies.
• Utilisez les 2 cache-vis pour cacher les vis de la poignée.
• Placez les 2 couvercles de trous supplémentaires sur les trous opposés placés de l'autre côté de la porte du cadre.

Plages de températures ambiantes

Lorsque vous sélectionnez une position pour votre appareil, vous devez vous assurer que le plancher est plat et ferme, et que la pièce est bien aérée. Cet appareil est indiqué pour un fonctionnement dans des pièces dont la température ambiante est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique. La température ambiante a une incidence sur la température intérieure et l'hygrométrie de votre cave. Pour un fonctionnement optimal, les réglages de votre cave sont effectués pour des températures ambiantes de 23°C à 25°C.

CLASSE	SYMBOLE	PLAGE DE TEMPÉRATURE AMBIANTE (°C)
Tempérée élargie	SN	De +10 à +32
Tempérée	N	De +16 à +32
Subtropicale	ST	De +16 à +38
Tropicale	T	De +16 à +43

5. INSTRUCTIONS D'UTILISATION

Cet appareil est indiqué pour un fonctionnement dans des pièces dont la température ambiante est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique. La température ambiante a une incidence sur la température intérieure, l'hygrométrie de votre

cave, et le fonctionnement du compresseur. Votre appareil peut fonctionner dans une température ambiante comprise entre 5°C et 20°C. En dehors de ces limites votre appareil ne pourra garantir un fonctionnement normal et pourra entrainer des pannes. Pour un fonctionnement optimal, et atteindre les performances désirées, l'appareil a été conçu pour fonctionner à une température ambiante comprise entre 23°C et 25°C. Une température ambiante au-dessus ou au-dessous des 23-25°C pourra affecter les performances de l'appareil à atteindre la température réglée souhaitée.

Veuillez noter que selon les paramètres choisis et le chargement, cela prend environ 24 heures pour que la cave à vin atteigne la température souhaitée.

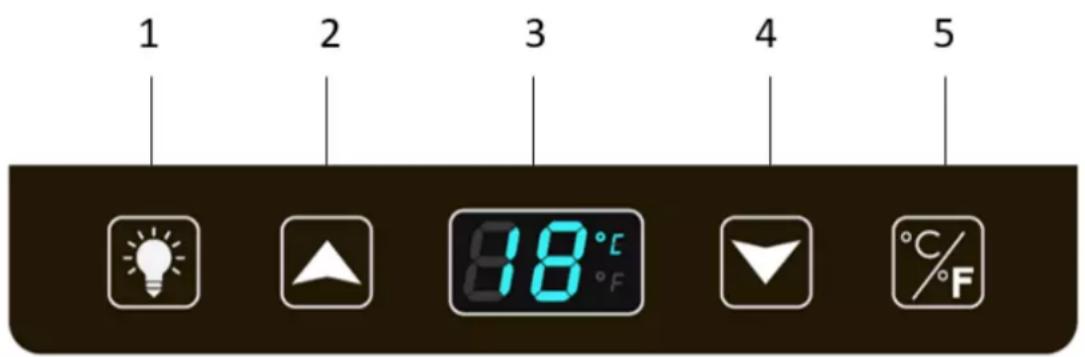

➢ Panneau de commande :

1 2 3 4 5 18°C 18°F C F

1	Bouton pour activer / désactiver l'éclairage intérieur
2	Bouton de réglage de la température. Appuyez une fois sur la touche, l'affichage LED clignotera indiquant la température réglée actuelle. Appuyez de nouveau sur la touche pour régler la température à la hausse d'un degré Celsius ou Fahrenheit jusqu'à obtenir la température désirée. La température de la cave est réglable entre 5°C et 20°C. Le clignotement s'arrête après 5 secondes, et la nouvelle température programmée est enregistrée.
3	Affichage de la température de consigne. La température de la cave est réglable entre 5°C et 20°C.
4	Bouton de réglage de la température. Appuyez une fois sur la touche, l'affichage LED clignotera indiquant la température réglée actuelle. Appuyez de nouveau sur la touche pour régler la température à la baisse d'un degré Celsius ou Fahrenheit jusqu'à obtenir la température désirée. La température de la cave est réglable entre 5°C et 20°C. Le clignotement s'arrête après 5 secondes, et la nouvelle température programmée est enregistrée.
5	Voyant d'unité de mesure de la température indiqué en degrés Celsius (°C) ou en Fahrenheit (°F). Basculez l'affichage de la température entre Fahrenheit / Celsius en appuyant sur la touche.

Attention!

Lorsque le capteur de température tombe en panne, un code d'erreur s'affiche.

E1 problème de température dans la cave à vin ;

E2 problème de température ambiante ;

CE pour échec de communication

6. ÉQUIPEMENT

Le système de contrôle de température

Selon les spécialistes, la température extérieure idéale pour stocker du vin est située aux alentours de 12°C, avec une fourchette allant de 10 à 14°C. A ne pas confondre avec la température de service de votre vin qui elle se situe entre 5 et 20°C, selon la nature de votre vin à déguster.

Il est très important de noter qu'il faut bannir tout changement brutal de température. Créée par des spécialistes de l'œnologie, cette cave n'est pas un simple réfrigérateur, elle est étudiée pour respecter la sensibilité de vos grands crus en les préservant de variations soudaines de températures tout en assurant une moyenne constante de température.

Le système anti-vibration

Le compresseur est équipé d'amortisseurs (blocs silencieux) et l'espace intérieur est isolé du corps par une couche épaisse de mousse de polyuréthane. Ces caractéristiques empêchent la transmission des vibrations à vos vins.

La fonction hiver

Dotée d'une fonction hiver, la cave vous assure la bonne conservation des bouteilles malgré un environnement non favorable. Votre cave est doté d'un élément chauffant permet de remonter la température intérieure de la cave en cas de températures anormalement basses. Une sonde de température extérieure lui permet de mesurer la température ambiante pour savoir quand déclencher la fonction hiver.

L'élément chauffant se déclenche dans le cas ou les 2 conditions ci-dessous sont réunies :

- La température à l'intérieure de la cave est égale ou inférieure à la température réglée (+1.5°C)

- La température ambiante est égale ou inférieure à la température réglée Lorsque la température intérieure est supérieure à la température réglée, l'élément chauffant s'arrête. A noter ; pour un fonctionnement optimal, et atteindre les performances désirées, l'appareil a été conçu pour fonctionner à une température ambiante comprise entre 23°C et 25°C. Une température ambiante au-dessus ou au-dessous des 23-25°C pourra affecter les performances de l'appareil à atteindre la température réglée souhaitée.

Le dégivrage

Votre appareil est équipé d'un cycle de dégivrage automatique. Quand un cycle de refroidissement se termine, les surfaces réfrigérées de l'appareil sont décongelées automatiquement. L'eau de dégivrage est canalisée dans un bac d'évaporation qui se trouve à

l'arrière de l'appareil près du compresseur. La chaleur produite par le compresseur fait s'évaporer l'eau recueillie dans le bac.

Clayettes

• Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pour mettre ou enlever les bouteilles.
• Pour un accès plus simple au contenu des clayettes, vous devez faire glisser la clayette vers l'extérieur d'environ 1/3. Cependant, elles sont conçues avec une butée d'arrêt de
  chaque côté pour éviter que les bouteilles ne tombent.

- Pour retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirez ou poussez selon les cas.

7. CHARGEMENT

Capacité annoncée

La capacité annoncée est mesurée selon le standard EN62552. Ce standard est calculé avec des bouteilles 75cl type bordeaux tradition. Tout autre type de format de bouteilles ainsi que l'ajout de clayettes réduiront considérablement la capacité de stockage. La capacité maximale est calculée avec un nombre de clayette définie qui varie selon les modèles.

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, et permettent (comme les litrages des réfrigérateurs) d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectués avec une bouteille étalon : la bouteille de type « bordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : bordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flûte, etc., comportant chacune des diamètres et des hauteurs qui leurs sont propres).

Dans la réalité, on pourrait ranger, à l'extrême, plus de bouteilles en empilage monotype et sans clayettes mais une « cave variée » se constitue d'une grande variété de bouteilles et l'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maximum annoncé.

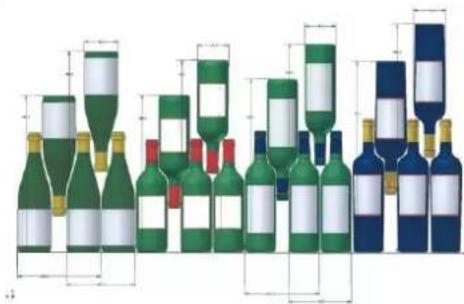

Types de bouteilles :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreuses autres de toutes contenances et toutes formes. Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

A titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être environ 30% sous la quantité initiale calculée à partir de Bordeaux.

Types de croisement

Tête bêche col à col :

Notez bien la différence de profondeur !

Tête bêche col entre fûts :

Chargement accru

Exemples de températures de service

À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins !

Les opinions varient, la température ambiante également mais beaucoup s'accordent sur :

Grands vins de Bordeaux – Rouges 16 – 17°C

Grands vins de Bourgogne – Rouges 15 – 16°C

Grands crûs de vins blancs secs 14 – 16°C

Rouges légers, fruités, jeunes 11 – 12°C

Rosés de Provence, vins de primeur 10 – 12°C

Blancs secs et vins de pays rouges 10 – 12°C

Vins de pays blancs 8 – 10°C

Champagnes 7 – 8°C

Vins liquoreux 6°C

8. NETTOYAGE ET ENTRETIEN

Avant de nettoyer votre appareil (opération à faire régulièrement), débranchez l'appareil en retirant la prise de courant ou en débranchant le fusible dont elle dépend.

Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l'intérieur comme l'extérieur (face avant, latérales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez avec de l'eau pure, laissez sécher totalement avant de rebrancher. N'utilisez ni solvants, ni agents abrasifs.

Lavez la plastification des clayettes acier avec une solution détergente douce puis séchez avec un chiffon sec et doux. Les clayettes en bois ne demandent pas d'entretien particulier. Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles.

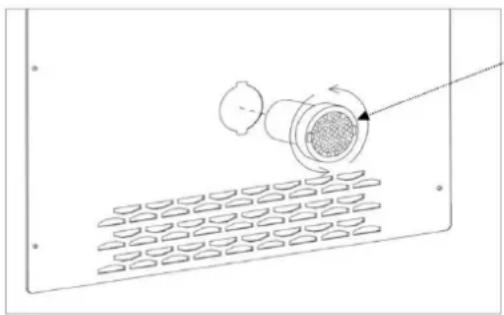

Changer le filtre à charbons actifs

1. Ouvrez la porte de la cave à vin et retirez les clayettes.
2. Tournez à la main le filtre à charbon pour le retirer de la paroi arrière.
3. Insérez un filtre à charbon neuf dans l'orifice prévu et serrez-le.

En cas de coupure de courant

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n'affectera pas les températures de votre cave. Afin de protéger vos vins pendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin.

• Si l'appareil est débranché, éteint ou s'il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce délai, le compresseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).
• Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu'au moment du redémarrage les températures choisies et celles affichées ne correspondent pas. Ceci est normal. Il sera alors nécessaire d'attendre quelques heures avant que les températures retrouvent leur stabilité.

Si vous partez en vacances

Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.

Longs séjours : si votre appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l'appareil de la prise de courant. Nettoyez et séchez soigneusement l'intérieur et l'extérieur de l'appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure.

Si vous devez déplacer votre cave à vin

• Débranchez votre cave avant toute opération.
• Enlevez toutes les bouteilles présentes dans la cuve et fixez les éléments mobiles.
• Pour éviter d'endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base.
  ■ Fermez entièrement la porte.
• Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil. Protégez également votre appareil avec une couverture ou un tissu similaire.

9. EN CAS DE PANNE

Malgré tout le soin que nous apportons à nos fabrications, une panne n'est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifiez néanmoins que :

• La prise de courant est toujours en place
• Il n'y a pas de coupure de courant
• Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel.

IMPORTANT : si le cordon d'alimentation fourni est endommagé, il doit être remplacé par le fabricant, un service agréé de la marque ou du revendeur. Dans tous les cas, il doit être remplacé par un personnel qualifié pour éviter tout risque de blessure.

Si CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE

APRES-VENTE DE VOTRE REVENDEUR.

ATTENTION!

Débranchez la prise murale avant toute opération d'entretien ou réparation !

Les pièces de rechange esthétiques et fonctionnelles conformément au RÈGLEMENT (UE) 2019/2019 (Annexe II, point 3.), sont mises à disposition des réparateurs professionnels et utilisateurs finaux pour une période 7 ans ou 10 ans (Liste en Annexe II, point 3.a.1 et 3.a.2) à compter de la mise sur le marché de la dernière unité du modèle. La liste des pièces de rechange et la procédure pour les commander (accès professionnels / accès particulier) sont accessibles sur le site internet suivant : www.interfroidservices.fr ou par voie postale à l'adresse suivante : FRIO - Interfroid Services, 143 Bd Pierre Lefaucheux - 72230 ARNAGE Pour les autres pièces détachées fonctionnelles et non spécifiées dans le règlement UE 2019/2019, elles sont disponibles pour une durée de 10 ans. La garantie constructeur est de 1 an pièces fonctionnelles.

10. PROBLEMES & SOLUTIONS

Vous pouvez solutionner de nombreux incidents survenus sur votre cave par vous-même, en évitant ainsi d'avoir à contacter votre service après-ventes. Voici quelques suggestions :

PROBLEMES	CAUSES POSSIBLES
L'appareil ne fonctionne pas	La cave n'est pas branchéeLa cave n'est en position marcheVérifiez le voltage de l'installationVérifiez le disjoncteur ; si un plomb n'a pas sauté
L'appareil ne fait pas assez de froid	Vérifiez le réglage de la températureVérifiez que la température ambiante ne soit pas supérieure à la température de fonctionnementLa porte de la cave est ouverte trop fréquemmentLa porte n'est pas bien ferméeLa porte n'est pas bien hermétiqueIl n'y a pas suffisamment d'espace entre le mur et la cave
Le compresseur s'arrête fréquemment	La température extérieure est trop élevéeUne quantité trop importante de bouteilles a été mise dans la cave.La porte de la cave est ouverte souventLa porte n'est pas bien ferméeLa cave n'a pas été bien installée
Les LED ne fonctionnent pas	La cave n'est pas branchéeUn fusible a sautéVérifiez que les lumières ne soient pas casséesL'interrupteur n'est pas sur « on »
Vibration	S'assurer que la cave est bien à niveau
La cave fait beaucoup de bruit	Un bruit de circulation d'eau est normal cela est dû au gaz réfrigérant.A la fin du cycle de refroidissement, il est possible d'entendre un bruit de circulation d'eau.Le travail des cloisons de la cave peut engendrer ces craquements.La cave n'est pas de niveauVérifier installation du ventilateur
La porte ne ferme pas bien	La cave n'est pas de niveauLe joint de la porte est sale ou endommagé.Une partie du chargement de la cave gène la fermeture de la porte.
L'affichage led ne fonctionne pas correctement	Le panneau de commande ne fonctionne pasLa carte puissance est HSLa cave n'est pas branchéeLa sonde ne fonctionne pas
Code erreur E1	Problème de température dans la cave.Appuyez sur n'importe quelle touche afin d'arrêter le signal sonore et contactez votre service après-vente.Éteignez votre cave en appuyant sur le bouton Marche/Arrêt et débranchez-la.
Code erreur E2	Problème de température ambiante.Appuyez sur n'importe quelle touche afin d'arrêter le signal sonore et contactez votre service après-vente.Éteignez votre cave en appuyant sur le bouton Marche/Arrêt et débranchez-la.
Code erreur CE	Problème de communication.Appuyez sur n'importe quelle touche afin d'arrêter le signal sonore et contactez votre service après-vente.Éteignez votre cave en appuyant sur le bouton Marche/Arrêt et débranchez-la.

Remplacement de la lampe d'éclairage

Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu'aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuillez contacter votre service après-vente pour toute intervention.

11. ENVIRONNEMENT

Ce produit est conforme à la Directive UE 2019/290 relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourraient être dues à la manipulation inappropriée des déchets de ce produit.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux appareils électriques et/ou électroniques ou bien, si vous achetez un appareil équivalent, au revendeur de ce nouvel appareil.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et adéquate visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été acheté.

12. AVERTISSEMENT

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

Les garanties des produits de la marque LA SOMMELIERE sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des présentes ne peut être interprété comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de rédaction dans les présentes.

Document non contractuel.

USE INSTRUCTIONS

Cave à vin/ wine cellar Référence CTPNE147 Service Ref CTPNE147/1 S/N 20 48 00001 Modèle usine JC-309 Classe climatique N/ST Volume Total Net 301L Consommation d'énergie annuelle 120 kWh/an Consommation jour d'énergie à 32°C 0,550kWh/24h Gaz réfrigérant / Quantité R600A / 38g Agent isolant Cyclopenthane Voltage 220-240 V Fréquence 50 Hz Ampérage 1,5 A Puissance maximum 95W Puissance de la lampe 2W Classe de protection contre les chocs électriques 1 la Sommelière Schéma électrique Made in PRC FRIO Entreprise - La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

Cave à vin/ wine cellar Référence CTPNE147 Service Ref CTPNE147/1 S/N 20 48 00001 Modèle usine JC-309 Classe climatique N/ST Volume Total Net 301L Consommation d'énergie annuelle 120 kWh/an Consommation jour d'énergie à 32°C 0,550kWh/24h Gaz réfrigérant / Quantité R600A / 38g Agent isolant Cyclopenthane Voltage 220-240 V Fréquence 50 Hz Ampérage 1,5 A Puissance maximum 95W Puissance de la lampe 2W Classe de protection contre les chocs électriques I la Sommelière ELECTRIC DIAGRAM Schéma électrique Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

Cave à vin/ wine cellar
Référence	CTPNE147
Service Ref	CTPNE147/1
S/N	20 48 00001
Modèle usine	JC-309
Classe climatique	N/ST
Volume Total Net	301L
Consommation d'énergie annuelle	120 kWh/an
Consommation jour d'énergie à 32°C	0,550kWh/24h
Gaz réfrigérant / Quantité	R600A / 38g
Agent isolant	Cyclopenthane
Voltage	220-240 V
Fréquence	50 Hz
Ampérage	1,5 A
Puissance maximum	95W
Puissance de la lampe	2W
Classe de protection contre les chocs électriques	I

la Sommelière ELECTRIC DIAGRAM Schéma électrique Main BRARD Display Board Power plus Power switch Ex sensor heater CVD (Capacitor) Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

Niet-contractueel document.

MANUEL D'USO

Cave à vin/ wine cellar Référence CTPNE147 Service Ref CTPNE147/1 S/N 20 48 00001 Modèle usine JC-309 Classe climatique N/ST Volume Total Net 301L Consommation d'énergie annuelle 120 kWh/an Consommation jour d'énergie à 32°C 0,550kWh/24h Gaz réfrigérant / Quantité R600A / 38g Agent isolant Cyclopenthane Voltage 220-240 V Fréquence 50 Hz Ampérage 1,5 A Puissance maximum 95W Puissance de la lampe 2W Classe de protection contre les chocs électriques I la Sommelière ELECTRIC DIAGRAM Schéma électrique Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

Cave à vin/ wine cellar Référence CTPNE147 Service Ref CTPNE147/1 S/N 20 48 00001 Modèle usine JC-309 Classe climatique N/ST Volume Total Net 301L Consommation d'énergie annuelle 120 kWh/an Consommation jour d'énergie à 32°C 0,550kWh/24h Gaz réfrigérant / Quantité R600A / 38g Agent isolant Cyclopenthane Voltage 220-240 V Fréquence 50 Hz Ampérage 1,5 A Puissance maximum 95W Puissance de la lampe 2W Classe de protection contre les chocs électriques 1 la Sommelière ELECTRIC DIAGRAM Schéma électrique Made in PRC FRIO Entreprise – La Sommelière 143 Bid Pierre Lefaucheux 72230 Arnage (France)
