| Type de produit | Multimètre de table |
| Marque | GW Instek |
| Modèle | GDM-8342USB |
| Nombre de points (counts) | 50 000 |
| Affichage | Double écran |
| Fonctions de mesure | Tension continue/alternative, courant continu/alternatif, résistance, fréquence, capacité, température, test de diode et de continuité |
| Tension maximale (CAT 0) | 1000 V |
| Tension maximale (CAT II) | 500 V |
| Courant maximal (entrée A) | 10 A (avec limitation de tension 500 V) |
| Interface | USB |
| Alimentation | 100-240 V AC, 50/60 Hz |
| Classe de protection | I (avec conducteur de terre) |
| Catégories de surtension | CAT 0, CAT II |
| Dimensions approx. | 265 x 107 x 265 mm (L x H x P) |
| Poids approx. | 2.5 kg |
| Température de fonctionnement | 0 °C à 50 °C |
| Entretien et nettoyage | Nettoyer avec un chiffon antistatique légèrement humide ; remplacer les fusibles uniquement par des fusibles de même type et calibre |
| Sécurité | Ne jamais dépasser les limites de mesure ; ne pas utiliser en atmosphère explosive ; débrancher les câbles avant nettoyage |
| Pièces détachées et réparabilité | Fusibles standards ; contacter le service après-vente pour toute réparation |
| Informations générales | Homologation CE ; classe A (peut provoquer des interférences en milieu résidentiel) |
FOIRE AUX QUESTIONS - GDM-8342USB GW Instek
Questions des utilisateurs sur GDM-8342USB GW Instek
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice GDM-8342USB - GW Instek et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GDM-8342USB de la marque GW Instek.
MODE D'EMPLOI GDM-8342USB GW Instek
Restrictions d'utilisation
Au fur et à mesure du modèle, le multimètre de table permet le mesurage des différentes valeurs électriques, comme par exemple la tension continue et alternative, le courant continu et alternatif, la résistance, la fréquence ainsi que la capacité et la température. En outre, on peut effec-tuer des tests de diode et d'intercirculation.
Le multimètre de table affiche toutes valeurs mesurées dans l'écran double. La mémoire des valeurs mesurées et du dispositif facilitent les travaux avec le multimètre de table. La connexion de mesure s'effectue par des douilles de sécurité.
Les mesures ne doivent avoir lieu que jusqu'au 1000 V max. dans l'étendue de la catégorie de surtension CAT 0 ou bien 500 V max. dans l'étendue de CAT II. La tension max. dans l'étendue de mesurage „Ampère" (A) ne doit pas dépasser 500 V.
Selon le modèle, différentes jonctions sont disponibles pour la commande et l'enregistrement des valeurs mesurées automatique.
Les tensions de mesure max. indiquées sur l'appareil ne doivent jamais être dépassées. Utilisez, le cas échéant, des sondes réductrices.
L'appareil ne doit être branché et utilisé que sur une prise de courant à conducteur de protection et mise à la terre du réseaupublic.
Toute utilisation autre que celle désignée ci-dessus entraîne l'endommagement du produit ainsi que des risques de court-circuit, d'incendie, d'électrocution, etc.
L'appareil ne doit être ni transformé, ni modifié. Le boîtier ne doit pas être ouvert!
Une mesure dans les locaux humides, à l'extérieur ou dans des conditions d'environnement défavorables n'est pas autorisée.
Des conditions d'environnement défavorables sont:
- présence de liquides ou humidité atmosphérique trop élevée,
- Poussière et gaz inflammables, vapeurs et solvants,
- un orage ou des temps orageux ou autres puissants champs électrostatiques etc.
Il faut impérativement tenir compte des consignes de sécurité du présent mode d'emploi!
Ce guide rapide sert à l'explication des précautions de sécurité pour pourvoir travailler en toute sécurité avec cet appareil. Chaque fonction de l'appareil sera expliquée en détail dans le mode d'emploi anglais joint.
Consignes de sécurité et avertissements
Lisez intégralement les instructions d'utilisation avant la mise en service de l'appareil, elles contiennent des consignes importantes pour son bon fonctionnement.
- Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne l'annulation de la garantie! Nous déclinons toute responsabilité pour les dommages causés!
- De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une utilisation non conforme aux spécifications de l'appareil ou d'un non-respect des présentes consignes! Dans ces cas, la garantie est annulée.
- Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction et / ou de transformer le produit soi-même.
- La construction de ce produit correspond à la classe de protection I. Comme source de tension, seule l'utilisation d'une prise de courant (100 - 240 V/AC) correctement mise à la terre du réseau public est autorisée.
- La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
- Maintenez les instruments de mesure et les appareils fonctionnant sous tension hors de la portée des enfants. Soyez donc particulièrement vigilants en présence d'enfants.
- Raccorder d'abord le câble de mesure au multimètre avant de le raccorder au circuit de mesure à tester. Après la mesure, débranchez d'abord les contacts de mesure du circuit de mesure avant de déconnecter les conducteurs de mesure du multimètre.
- Une prudence toute particulière s'impose lors de la manipulation de tensions alternatives supérieures à 25 V (CA) ou de tensions continues supérieures à 35 V (CC) ! Ces valeurs de tension sont déjà suffisantes pour provoquer un risque d'électrocution mortel en cas de contact avec les conducteurs électriques.
- Avant chaque mesure, contrôlez si votre appareil de mesure et ses câbles de mesure sont intacts. N'effectuez jamais de mesures dans le cas où l'isolation de protection est endommagée (déchirée, arrachée, etc.).
- Afin d'éviter tout risque de décharge électrique, veillez à ne pas toucher, même indirectement, les raccords ou les points de mesure sur lesquels la mesure est effectuée.
- Pendant la mesure, ne touchez jamais votre instrument de mesure au-delà du marquage tactile de la zone de préhension des sondes. Risque de choc électrique avec danger de mort.
- N'utilisez pas l'appareil juste avant, pendant ou juste après un orage (coup de foudre! // surten- sions à haute énergie!). Veillez impérativement à ce que vos mains, vos chaussures et vos vêtements, le sol, l'instrument de mesure et les câbles de mesure, circuits et éléments de circuit, etc. soient absolument secs.
- N'utilisez pas l'appareil dans des locaux ou dans des conditions défavorables où il y a risque de présence de gaz, de vapeurs ou de la poussière inflammables !
- Evitez de faire fonctionner l'appareil à proximité immédiate de ce qui suit:
- champs électromagnétiques ou magnétiques intenses,
- d'antennes émettrices ou générateurs HF.
- Le valeur de mesure pourrait ainsi être faussée.
- Pour effectuer les mesures, utilisez uniquement des câbles ou des accessoires de mesure conformes aux spécifications du multimètre. N'utilisez que des accessoires de mesure avec isolation double ou renforcée.
- Lorsque le fonctionnement de l'appareil peut représenter un risque quelconque, arrêter l'appareil et veiller à ce qu'il ne puisse pas être remis en marche involontairement. Le fonctionnement sans risque n'est plus assuré lorsque :
- l'appareil présente des dommages visibles,
- l'appareil ne fonctionne plus et
- l'appareil a été stocké durant une période prolongée dans des conditions défavorables,
- l'appareil a été transporté dans des conditions défavorables.
- Ne jamais allumer immédiatement l'appareil lorsqu'il vient d'être transporté d'un local froid à un local chaud. L'eau de condensation qui se forme alors risque de détruire l'appareil. Attendez que l'appareil non branché ait atteint la température ambiante.
- Ne démontez jamais le produit ! Risque de choc électrique avec danger de mort !
- Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un jouet dangereux pour les enfants.
- L'appareil est uniquement conçu pour des pièces intérieures sèches (et non pour des salles de bain ou autres pièces humides). Veillez à ce que l'appareil ne soit pas humide ou même mouillé. Risque de choc électrique avec danger de mort !
- Dans les sites industriels, il convient d'observer les consignes de prévention des accidents relatives aux installations et aux matériaux électriques édictés par les syndicats professionnels.
- Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
- Ce produit doit être manipulé avec précaution ; les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommager.
- Tenez également compte du mode d'emploi détaillé joint.
Ce produit est sorti de l'usine de fabrication dans un état irréprochable du point de vue de la sécurité technique.
Afin de maintenir l'appareil en bon état et d'en assurer l'utilisation correcte sans risques, l'utilisateur doit tenir compte des consignes de sécurité et avertissements contenus dans les modes d'emploi joints.
Respectez les pictogrammes suivants :
Dans ce mode d'emploi, un point d'exclamation placé dans un triangle signale des informations importantes à respecter impérativement.
Le symbole de l'éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute compromission de la sécurité électrique de l'appareil.
Le symbole de la « main » précède les recommandations et indications d'utilisation particulières.
Cet appareil est homologué CE et répond ainsi aux directives requises. Avertissement ! Il s'agit d'un appareil de la classe A. Cet appareil peut provoquer des interférences dans les pièces d'habitation ; dans ce cas, l'utilisateur peut être demandé de prendre des mesures appropriées.
CAT 0
Catégorie de surtension 0 pour les mesures sur les appareils avec une basse tension de signal / de commande et sans décharges à haute énergie, er sans rapport à la tension de réseau.
CAT II
Catégorie de surtension II pour les mesures effectuées sur les appareils ménagers qui sont raccordés au réseau électrique par une fiche secteur.
Connexion pour conducteur de terre, classe de protection I. Cette vis / cette connexion ne doit pas être desserrée.
Potentiel de terre
1/0
Interrupteur I = Marche/0 = Arrête
Contrôlez régulièrement la sécurité technique de l'appareil et des câbles de mesure en vous assurant de l'absence d'endommagements au niveau du boîtier ou d'écrasement, etc.
Ne jamais faire fonctionner l'instrument de mesure lorsqu'il est ouvert.
! DANGER DE MORT !
Ne dépasser en aucun cas les grandeurs d'entrée maximales autorisées. Ne pas toucher les circuits ou les éléments de circuit, si des tensions supérieures à 25 V/CArms ou à 35 V/CC pourraient être appliquées ! Danger de mort !
Déballage
Après avoir déballé l'appareil, vérifiez qu'aucune pièce ne manque ni ne soit endommagée.
Des pièces endommagées ne doivent pas être utilisées pour des raisons de sécurité. En cas de détérioration, veuillez contacter notre service aprèsvente.
Installation de l'appareil
Posez l'appareil à l'aide de la poignée et les pieds de sorte qu'il puisse être facilement commandé et relevé.
Afin de respecter les tolérances indiquées dans les caractéristiques techniques, l'appareil doit avoir fonctionné pendant 30 minutes dans la plage des températures de service.
Veillez à une ventilation suffisante de l'appareil. Ne pas couvrir ou fermer les orifices d'aération.
Mise en service
Assurez-vous que le sélecteur pour la tension de réseau du revers correspond à votre réseau électrique. La position du sélecteur est connaissable par l'inscription. Pour l'Europe, utilisez absolument le réglage „230 V“.
Enfichez le câble de réseau fourni dans la prise d'alimentation sur la face arrière de l'appareil et branchez la fiche à contact de protection sur une prise de courant mise à la terre.
Allumez l'appareil au moyen de l'interrupteur marche/arrêt (POWER I/0). Après une brève phase d'initialisation, l'appareil est opérationnel.
Connectez les lignes de mesure aux douilles „Input“. La douille rouge „V“ est en cadre avec le pôle positif pour mesure du tension et résistance, la douille noire est en cadre avec le pôle négatif.
Pour des mesures du courant, utilisez la douille rouge „A“ et la douille noire.
Sélectionnez la fonction de mesure correspondante et raccordez les sondes au circuit de mesure.
La tension max. de mesure indiqué et le courant max. ne doivent pas être dépassés pour des raisons de sécurité.
Après la mesure, retirez le câble de mesure de l'objet à tester et éteignez l'appareil.
Nettoyage et maintenance
Avant de procéder au nettoyage ou à l'entretien de l'appareil, il est impératif de respecter les consignesde sécurité suivantes :
L'ouverture de couvercles ou le démontage de pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures manuellement.
Avant tout nettoyage ou réparation, débranchez tous les câbles de l'appareil et éteignez-le.
Remplacez les micro-fusibles défectueuses uniquement par des fusibles du même type et et calibre. Pour des rasions de sécurité, il est interdit d'utiliser des fusibles réparées ou de ponter le porte-fusible.
Ne jamais employer des produits de nettoyage abrasifs, chimiques ou agressifs tels que des essences, alcools ou analogues. Ils pourraient attaquer la surface de l'appareil. De plus, les vapeurs de ces produits sont explosives et nocives pour la santé. N'utilisez pour le nettoyage jamais d'outils à arêtes vives, de tournevis, de brosses métalliques ou similaires.
Pour le nettoyage de l'appareil, de l'écran et des cordons de mesure, prenez un chiffon propre, non pelucheux, antistatique et légèrement humidifié.
Pour toute question technique, veuillez vous adresser à :
France: Tél.: 0 892 897 777
Fax: 0 892 896 002
E-mail : support@conrad.fr
du lundi au vendredi de 8h00 à 18h00
le samedi de 8h00 à 12h00
Suisse: Tél.: 0848 / 80 12 88
Fax: 0848/801289
E-mail : support@conrad.ch
du lundi au vendredi de 8h00 à 12h00, 13h00 à 17h00
Elimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères.
En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse.
© Copyright 2014 par Conrad Electronic SE.
V2_0514_02-JH

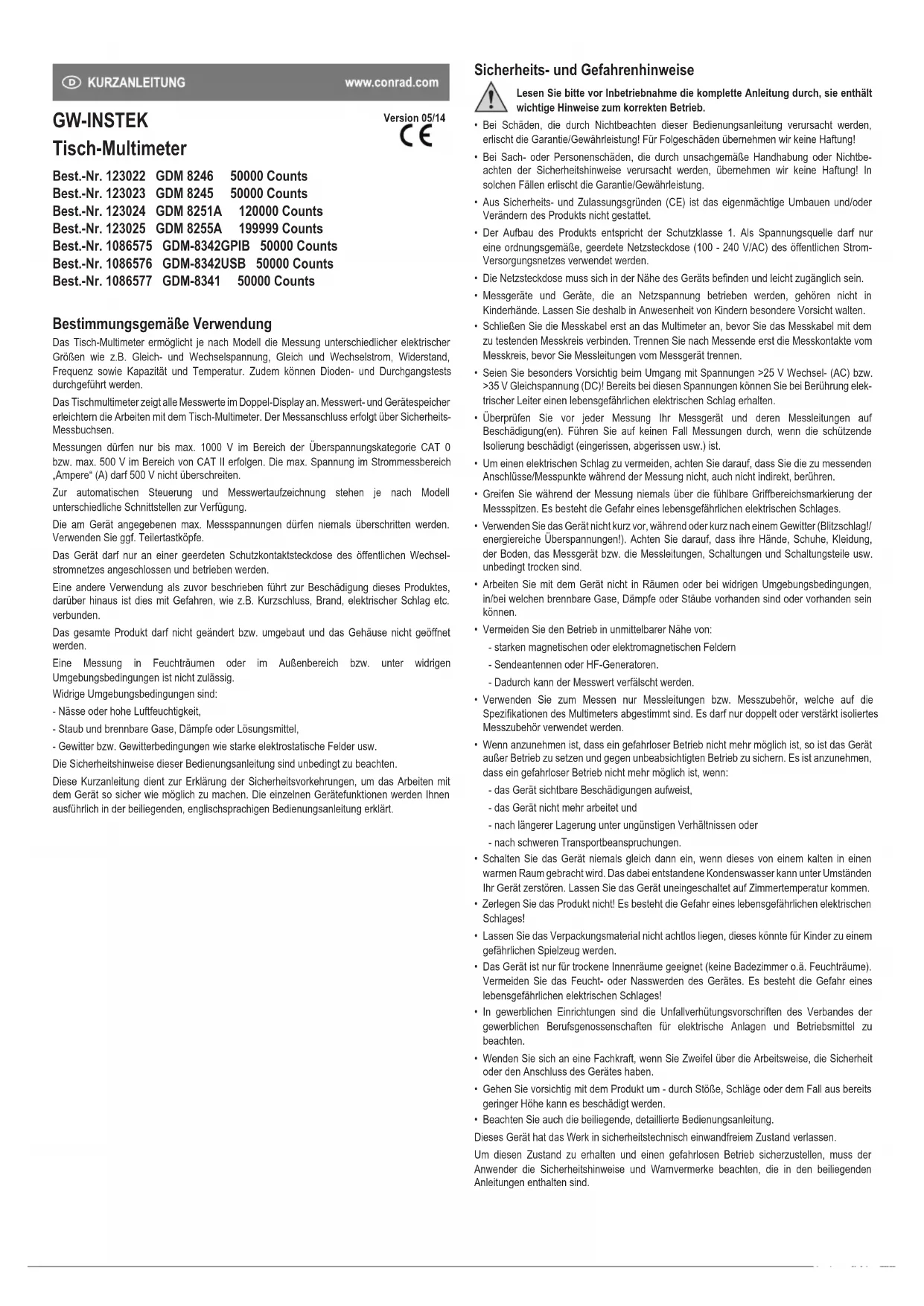

GW-INSTEK
Tafelmultimeter
Versie 05/14
Bestelnr. 123022 GDM 8246 50000 Counts
Bestelnr. 123023 GDM 8245 50000 Counts
Bestelnr. 123024 GDM 8251A 120000 Counts
Bestelnr. 123025 GDM 8255A 199999 Counts
Bestelnr. 1086575 GDM-8342GPIB 50000 Counts
Bestelnr. 1086576 GDM-8342USB 50000 Counts
Bestelnr. 1086577 GDM-8341 50000 Counts
