Type de produit	Caméra factice de surveillance avec module solaire intégré
Marque	Sygonix
Modèle	SY-TN-139
Numéro de commande	1710337
Alimentation électrique	2 piles NiMH rechargeables type AAA de 1,2 V (non incluses)
Tension de service	2,4 V
Capacité des batteries	1 800 mAh
Durée de fonctionnement	Jusqu'à 1 an avec batteries pleinement chargées
Temps de charge solaire	Jusqu'à 60 heures pour batteries vides (selon saison, intensité lumineuse et état des piles)
Module solaire	Intégré sur la face supérieure du boîtier
LED	1 LED clignotante chaque 5 secondes (simule une caméra active)
Indice de protection	IP44 (protection contre les projections d'eau et éclaboussures)
Température de fonctionnement	-20 à +45 °C
Température de stockage	-20 à +45 °C
Articulation	Articulation sphérique à vis de blocage pour orientation réglable
Dimensions (L x H x P)	80 x 165 x 175 mm
Poids du produit	285 g (sans batteries ni matériel de fixation)
Lieu d'installation	Intérieur et extérieur
Système de fixation	Montage mural avec 3 vis et 3 chevilles (fournis)
Utilisation	Dissuasion dans zones d'accès restreint (entrées, cours, zones critiques)
Contenu de la boîte	Caméra factice, matériel de montage (3 vis et 3 chevilles), mode d'emploi

FOIRE AUX QUESTIONS - SY-TN-139 Sygonix

Qu'est-ce qu'une caméra factice et comment fonctionne-t-elle ?

Une caméra factice est un leurre de surveillance qui ressemble à une véritable caméra de surveillance mais ne capture aucune image. Son objectif est de dissuader les intrus ou les comportements indésirables dans des zones critiques comme les entrées, cours ou zones d'accès restreint. La LED clignotante chaque 5 secondes simule une caméra active pour renforcer l'effet dissuasif.

Avec quel type de piles/batteries faut-il alimenter ce produit ?

Le produit fonctionne exclusivement avec 2 piles NiMH rechargeables de type AAA de 1,2 V (non incluses dans la livraison). N'utilisez jamais des piles alcalines non rechargeables, qui risquent de fuir ou d'endommager l'appareil. Respectez toujours la polarité (+/-) correcte lors de l'insertion.

Combien de temps les batteries peuvent-elles alimenter l'appareil ?

Avec des batteries de 1 800 mAh pleinement chargées, l'appareil peut fonctionner jusqu'à 1 an grâce à la LED qui consomme peu d'énergie (clignotement intermittent tous les 5 secondes). La durée réelle dépend des conditions d'énergie disponible et de la qualité des batteries.

Quel est le temps de charge des batteries via le module solaire ?

Le module solaire intégré charge les batteries lorsqu'elles sont exposées au soleil. Pour les batteries vides (environ 25% de capacité restante), il faut jusqu'à 60 heures pour une recharge complète. Ce délai varie selon la saison, l'intensité lumineuse, l'angle d'incidence du soleil et l'état des batteries. Les nouvelles batteries peuvent aussi être pré-chargées avec un chargeur externe avant installation.

Peut-on installer cette caméra factice en extérieur et est-elle résistante à l'eau ?

Oui, le produit est conçu pour le montage en intérieur et en extérieur. Il offre une protection IP44 contre les projections d'eau et éclaboussures, ce qui le rend adapté aux conditions météorologiques. Cependant, il ne doit pas être submergé ou exposé à des jets d'eau directe et soutenue.

Comment nettoyer et entretenir la caméra factice ?

Utilisez un chiffon sec et non pelucheux pour le nettoyage. En cas de forte saleté, un chiffon légèrement humide peut être utilisé. N'utilisez jamais de produits chimiques agressifs, d'alcool de nettoyage ou de solvants, qui endommageraient le boîtier ou la fonctionnalité. Maintenez le module solaire propre pour assurer une bonne absorption de l'énergie solaire.

Où et comment installer cette caméra factice pour une efficacité maximale ?

Installez la caméra en hauteur dans des zones visibles (entrées, portes, cours) mais inaccessibles aux enfants et animaux. Assurez-vous que le module solaire reçoit suffisamment de lumière naturelle (face supérieure bien exposée au soleil). Utilisez le montage mural avec les 3 vis et chevilles fournies sur une surface appropriée (mur, façade). L'articulation sphérique permet d'ajuster l'orientation vers la zone à surveiller.

Comment régler l'orientation de la caméra une fois montée ?

L'articulation sphérique avec vis de blocage permet une orientation réglable en toutes directions. Desserrez la vis de blocage pour basculer ou incliner le boîtier vers l'angle souhaité, puis resserrez la vis pour fixer la position. Vous pouvez aussi démonter temporairement le boîtier en débloquant complètement la vis si vous devez marquer les trous de perçage.

Quelles sont les dimensions et le poids de ce produit ?

Le produit mesure 80 x 165 x 175 mm (largeur x hauteur x profondeur) et pèse 285 g sans batteries ni matériel de fixation. Ces dimensions compactes la rendent discrète tout en restant visible pour son effet dissuasif. Le poids modéré facilite l'installation sur la plupart des surfaces murales.

Quelles sont les plages de température de fonctionnement et de stockage ?

Le produit fonctionne dans une plage de -20 à +45 °C, ce qui couvre la plupart des conditions climatiques tempérées et méditerranéennes. La même plage s'applique au stockage, permettant une utilisation toute l'année sans précaution spéciale pour des zones protégées des extrêmes.

Doit-on retirer les batteries si on n'utilise pas l'appareil longtemps ?

Oui, il est fortement recommandé de retirer les batteries si vous n'utilisez pas l'appareil pendant une longue période (plusieurs mois). Cela prévient les fuites de batteries, qui peuvent endommager le produit de manière irréversible. Les batteries endommagées dégagent des substances corrosives responsables de brûlures acides au contact de la peau; portez des gants protecteurs lors de la manipulation.

Quelles sont les consignes d'élimination et le recyclage recommandé ?

Le produit électronique doit être éliminé séparément du dépôt d'ordures ménagères selon les réglementations légales locales. Les batteries doivent être retirées et recyclées séparément. Vous pouvez rapporter gratuitement vos batteries usagées aux centres de récupération municipaux, magasins de vente ou points de collecte spécialisés, contribuant ainsi à la protection de l'environnement et au respect de la loi sur le recyclage des piles.

MODE D'EMPLOI SY-TN-139 Sygonix

Caméra factice avec module solaire

N° de commande : 1710337

Utilisation prévue

Le produit est un objet factice qui ressemble extérieurement à une caméra de surveillance en fonctionnement et qui sert de dissuasion dans des zones isolées et non visibles (p. ex. les entrées de cour, zones d'entrée, etc.) L'alimentation électrique est assurée par deux piles de type AAA de 1,2 V (non incluses dans la livraison) chargées par le biais du module solaire intégré.

Le produit est protégé contre les projections d'eau conformément à l'indice de protection IP44 et convient au montage en intérieur et en extérieur.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers (court-circuit, incendie, etc.). Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et toutes les appellations de produits indiqués sont des marques déposées par chaque propriétaire. Tous droits réservés.

Contenu

• Caméra factice
• Matériel de montage (3 vis, 3 chevilles)
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

Explication des symboles

Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non respect des consignes de sécurité et des instructions d'utilisation du présent mode d'emploi. En outre, la garantie est annulée dans de tels cas.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri des températures extrêmes, de la lumière de soleil directe, des secousses intenses, des gaz inflammables, des vapeurs et des solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• présente des traces de dommages visibles,

• ne fonctionne plus comme il devrait,

• a été rangé dans des conditions inadéquates sur une longue durée, ou

• a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.

• Le produit est résistant aux intempéries conformément à l'indice de protection IP44 (protection contre les projections d'eau).
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.
• Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

b) Accumulateurs

• Veillez à bien respecter la polarité lorsque vous insérez les accumulateurs.
• Retirer les accumulateurs de l'appareil s'il n'est pas utilisé pendant longtemps afin d'éviter les dégâts causés par des fuites. Des accumulateurs qui fuient ou qui sont endommagés peuvent provoquer des brûlures acides lors du contact avec la peau ; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les accus corrompus.
• Conservez les batteries hors de portée des enfants. Ne laissez pas traîner les accumulateurs, car ils pourraient être ingérés accidentellement par un enfant ou un animal domestique.
• Il convient de remplacer tous les accumulateurs en même temps. Mélanger des accumulateurs usagés avec des accumulateurs neufs peut entraîner des fuites et endommager l'appareil.
• Les accumulateurs ne doivent pas être démontés, court-circuités ou jetés au feu. Ne tentez jamais de recharger des piles classiques non rechargeables. Un risque d'explosion existe.

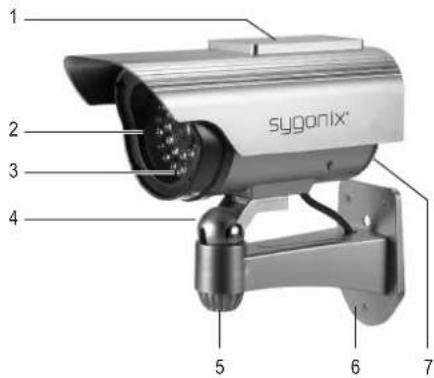

Description

1 2 3 4 sygonix® 5 6 7

1 Module solaire
2 Tête de la caméra
3 LED
4 Articulation sphérique
5 Vis de blocage
6 Fixation murale
7 Compartiment à piles (à l'arrière)

Insertion/remplacement des accumulateurs

Utilisez exclusivement des piles rechargeables NiMH. N'utilisez pas des piles classiques non rechargeables.

- Les piles se rechargent lorsqu'elles sont exposées à la lumière du soleil. En fonction de la saison, la puissance et l'angle d'incidence de la lumière solaire, ainsi que l'état des piles utilisées, les piles usagées (environ 25 % de capacité restante) peuvent nécessiter jusqu'à 60 heures pour se recharger complètement.

Les piles neuves peuvent être chargées à l'aide d'un chargeur de piles avant d'être utilisées.

• Tournez le couvercle du compartiment à piles dans le sens inverse des aiguilles d'une montre (voir la marque OUVRIR) jusqu'à la butée. Ôtez le couvercle du compartiment à piles (7).
• Insérez deux piles de type AAA de 1,2 V (non incluses dans la livraison) dans le compartiment à piles. Respectez la polarité (+/-) tel qu'indiqué dans le compartiment à piles.
• Remettez le couvercle du compartiment à piles sur le boîtier. La rainure sur les parties supérieure et inférieure du couvercle du compartiment à piles doit entrer en contact avec l'encoche du boîtier. Tournez le couvercle dans le sens inverse des aiguilles d'une montre (voir la marque FERMER) jusqu'à la butée. Assurez-vous que le couvercle du compartiment à piles est correctement fermé afin de garantir la résistance du produit aux intempéries.

Montage et mise en service

Assurez-vous de ne pas causer de dommages lors du perçage ou vissage ; veillez à ce qu'aucun câble, tuyau ou aucune canalisation ne passe sous la surface.

• Choisissez une surface de montage appropriée (mur de la maison par exemple). Assurez-vous que le module solaire (1) sur la face supérieure du boîtier est suffisamment alimenté en lumière solaire. Sinon, les accumulateurs ne seront pas suffisamment rechargés.
• Marquez la position des trous de fixation sur la surface de montage, par ex. à l'aide d'un crayon. Pour ce faire, utilisez le support mural comme modèle. Le boîtier de la caméra ne doit pas être retiré. Si nécessaire, desserrez la vis de blocage (5) du joint à bille (4) afin de faire pivoter le boîtier et l'éloigner des orifices de fixation pour le marquage des trous de perçage.

Vous pouvez au besoin démonter le boîtier de la caméra. À cet effet, la vis de blocage (5) doit être complètement desserrée. Respectez la disposition des pièces détachées afin de les monter de nouveau dans l'ordre lors de l'assemblage.

• Lors de la fixation du produit, vous pouvez utiliser les vis et les chevilles fournies si elles sont appropriées.
• Percez les trois trous de fixation à l'endroit sélectionné.
• Vissez le produit sur la surface.

• Un conduit de câble servant de câble de raccordement est fixé à la partie inférieure arrière du boîtier. Placez le câble dans l'une des ouvertures correspondantes sur le support mural.

• Desserrez la vis de blocage de l'articulation afin de basculer ou d'incliner le boîtier pour obtenir l'orientation souhaitée. Bloquez la position en revissant bien la vis de blocage.

• La LED (3) clignote toutes les 5 secondes lorsque l'énergie (soleil ou accumulateur) est suffisante. La LED clignotante simule une caméra active.

Entretien et nettoyage

• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d'autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.
• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux. N'appuyez pas trop fort sur le boîtier pour éviter de le rayer ! Vous pouvez utiliser un chiffon légèrement humide en cas de fort encrassement.
• Veillez à ce que le module solaire soit toujours propre afin de bénéficier d'une bonne absorption de l'énergie solaire. Le courant de charge diminue en cas d'encrassement du module solaire.

Élimination des déchets

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être jetés avec les ordures ménagères. À la fin de sa durée de vie, mettez l'appareil au rebut conformément aux dispositions légales en vigueur.

Enlevez les accumulateurs éventuellement insérés et recyclez-les séparément du produit.

b) Accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles usagées ; il est interdit de les jeter dans les ordures ménagères.

Les batteries contenant des substances toxiques sont marquées par le symbole ci-contre, qui signifie qu'elles ne doivent pas être jetées avec les ordures ménagères. Les désignations pour le métal lourd prépondérant sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation figure sur les piles, par ex. sous le symbole de poubelle ci-contre).

Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles.

Vous respecterez ainsi les ordonnances légales et contribuerez à la protection de l'environnement.

Caractéristiques techniques

Tension de service....2,4 V (2 piles NiMH de type AAA de 1,2 V)

LED....1 clignotement toutes les 5 secondes

Durée de fonctionnement avec

des piles pleinement chargées.....jusqu'à 1 an (1 800 mAh)

Type de protection....IP44

Température de fonctionnement/

de stockage ......-20 à +45 °C

Poids....285 g (sans piles, sans matériel de fixation)
