MODE D'EMPLOI YANA PLUS EDILKAMIN
Pour toute mise à jour www.edilkamin.com2 FRANÇAIS INDEX Édition originale en langue italienne UTILISATEUR/INSTALLATEUR Consignes de sécurité 4 Consignes de sécurité 4 Présentation de la gamme 5 Présentation de la gamme 5 Informations générales (dimensions,données) 6 Informations générales (dimensions,données) 6 Déballage 10 Déballage 10 Revêtement 12 Revêtement 12 Installation 17 Installation 17 Instructions d’utilisation 22 Instructions d’utilisation 22 Entretien 62 Entretien 62 Conseils en cas d’éventuels inconvénients 66 Conseils en cas d’éventuels inconvénients 66 EDILKAMIN S.p.A. ayant son siège social Via Vincenzo Monti 8 - 20154 Milan - Code Fiscal et N° TVA
Déclare sous sa propre responsabilité que : le poêle à granulés ci-dessous est conforme à la réglementation UE 305/2011 et à la norme européenne harmonisée EN 14785:2006. POÊLE À GRANULÉS, marque commerciale EDILKAMIN, dénommés YANA PLUS et LENA PLUS N° de SÉRIE : Réf. Plaque données Déclaration de conformité : YANA PLUS (DoP - EK n° 181) LENA PLUS (DoP - EK n° 181) La société déclare en outre que : les poêles à granulés de bois susmentionnés respectent les exigences des directives européennes suivantes : 2014/35/UE - Directive basse tension 2014/30/UE - Directive compatibilité électromagnétique 2011/65/UE - Directive RoHS2 relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques 2009/125/UE - Écoconception 2010/30/UE - Étiquetage3 FRANÇAIS Madame/Monsieur, Nous vous remercions et nous vous félicitons d’avoir choisi notre produit. Avant de l’utiliser, veuillez lire attentivement ce manuel, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit. Ce manuel fait partie intégrante du produit. Nous vous prions de le conserver pendant toute la durée de vie de ce dernier. Si jamais vous l’égarez, veuillez en demander une copie à votre revendeur ou téléchargez-le depuis l’espace téléchargement du site www.edilkamin.com Destinataires de cette notice Cette notice s’adresse :
- à ceux qui utilisent le produit à la maison (« UTILISA TEUR ») ;
- au technicien qui installe le produit (« INSTALLATEUR ») Le destinataire de la page est indiqué dans une bande en bas de page (UTILISATEUR ou INSTALLATEUR). Après avoir déballé le produit, contrôlez que le contenu est intact et complet. En cas d’anomalie, veuillez contacter immédiatement le revendeur auprès duquel vous avez effectué l’achat, et lui remettre une copie du certificat de garantie et de la facture. L’installation et l’utilisation de l’appareil doivent être conformes aux législations locales et nationales ainsi qu’aux normes européennes. Pour l’installation et pour tout aspect non expressément mentionné, se référer aux réglementations locales en vigueur dans chaque pays. Les schémas figurant dans cette notice sont indicatifs : par conséquent, ils ne se réfèrent pas strictement au produit spécifique et ne sont en aucun cas définitifs. Le produit est identifié de manière univoque par un numéro le « coupon de contrôle », qui se trouve sur le certificat de garantie présent dans l’emballage Nous vous demandons de conserver :
- le certificat de garantie que vous avez trouvé dans le produit
la preuve d’achat que le revendeur vous a remise
- la déclaration de conformité que l’installateur vous a remise Les conditions de garantie sont indiquées dans le certificat de garantie que vous trouverez dans le produit. UTILISATEUR/INSTALLATEUR
SIGNIFICATION DES SYMBOLES
Les symboles figurant dans ce manuel sont les suivants : ATTENTION : il faut avoir lu attentivement et bien compris le message dont il s’agit car le non-respect de son contenu peut endommager sérieusement le produit et mettre en danger la sécurité des personnes qui l’utilisent. SÉQUENCE OPÉRATIONNELLE : suivre les instructions relatives aux procédures à respecter pour les opérations décrites INFORMATIONS : le non-respect des consignes compromet l’utilisation du produit. Kg/h bar
Maximum allowable temperature/Maximal zulassige temperaturTemperature maximale admissible/Massima temperatura consentitaMax fuel consumption/ Max. Verbrauch von BrennmaterialConsommation max. de combustible / Consumo massimo La plaque de marquage CE du produit est située à l’arrière. Yana Plus Lena Plus Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. - Les enfants ne doivent pas jouer avec l’appareil. - Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.4 FRANÇAIS
- Le produit n’a pas été conçu pour être utilisé par des personnes, y compris les enfants, dont les capacités physiques, sensorielles ou men- tales sont réduites.
- Le produit n’a pas été conçu pour cuisiner.
- Le produit a été conçu pour brûler des granu- lés de bois de catégorie A1 conformément à la norme UNI EN ISO 17225-2, selon les quantités et les modalités décrites dans ce manuel.
- Le produit a été conçu pour un usage interne et dans des milieux exposés à un taux d’humidité normal.
- Conserver le produit dans un lieu sec, à l’abri des intempéries.
- Pour la garantie légale et conventionnelle, se référer au certificat de garantie inclus dans le produit : Edilkamin et le revendeur ne sauraient être tenus responsables de dommages issus d’une installation ou d’entretiens incorrects. Les risques mettant en danger la sécurité peuvent être causés par :
- une installation dans des locaux inadaptés, no- tamment soumis à des risques d’incendie. NE PAS INSTALLER DANS DES LOCAUX exposés à un risque d’incendie ;
- un contact avec le feu et les parties chaudes (p. ex. vitre et tuyaux). NE PAS TOUCHER LES PARTIES CHAUDES et, lorsque le poêle est éteint mais encore chaud, toujours utiliser le gant ;
- un contact avec des parties électriques sous tension (internes). NE PAS ACCÉDER AUX PARTIES INTERNES SOUS TENSION. Celles-ci présentent un risque d’électrocution ;
- l’utilisation de produits d’allumage inappropriés (p. ex. alcool). NE PAS ALLUMER NI RANIMER LA FLAMME EN PULVÉRISANT DES PRO- DUITS LIQUIDES OU À L’AIDE D’UN LANCE- FLAMMES, car cela peut provoquer des brû- lures graves, des dommages matériels et corporels ;
- l’utilisation d’un combustible autre que des granulés de bois. NE PAS BRÛLER DANS LE FOYER DES DÉCHETS, DES MATIÈRES PLAS-
TIQUES OU TOUT AUTRE PRODUIT AUTRE
QUE DES GRANULÉS DE BOIS. Cela risque de salir le produit, d’incendier le conduit de chemi- née et de nuire à l’environnement ;
- un nettoyage à chaud du foyer. NE PAS ASPIRER À CHAUD, afin d’éviter d’en- dommager l’aspirateur et de disperser d’éven- tuelles fumées dans la pièce ;
- un nettoyage du conduit des fumées à l’aide de diverses substances. NE PAS EFFECTUER
DE NETTOYAGES ARTISANAUX AVEC DES
PRODUITS INFLAMMABLES, afin d’éviter tout incendie ou tout retour de flammes ;
- un nettoyage de la vitre chaude avec des pro- duits non adaptés. NE PAS NETTOYER LA VITRE CHAUDE AVEC DE L’EAU OU DES
SUBSTANCES AUTRES QUE LES PRODUITS
LAVE-VITRES RECOMMANDÉS, afin d’éviter toute fissure de la vitre ou tout endommage- ment irrémédiable ;
- un dépôt de matériaux inflammables sans respecter les distances de sécurité indiquées dans ce manuel. NE PAS POSER DE LINGE SUR LE PRODUIT. NE PAS POSITIONNER DE
SÉCHOIRS À DES DISTANCES INFÉRIEURES
AUX DISTANCES DE SÉCURITÉ. Tenir toute forme de liquide inflammable à l’écart du pro- duit, afin d’éviter tout risque d’incendie ;
- une obstruction des bouches d’aération dans la pièce ou des entrées d’air. NE PAS OBSTRUER LES BOUCHES D’AÉRATION NI BLOQUER LE CONDUIT DE CHEMINÉE, afin d’éviter tout re- tour de fumée dans la pièce et, par conséquent, tout dommage matériel et corporel ;
- l’utilisation du produit en guise de support ou d’échelle. NE PAS MONTER SUR LE PRODUIT ET NE PAS L’UTILISER COMME APPUI, afin d’éviter tout dommage matériel et corporel ;
- l’utilisation du poêle avec le foyer ouvert. NE PAS UTILISER LE PRODUIT AVEC LA PORTE OUVERTE ;
- l’ouverture de la porte entraînant la dispersion de matériaux incandescents. NE jeter AUCUN matériau incandescent à l’extérieur du produit, afin d’éviter tout risque d’incendie ;
- l’utilisation d’eau en cas d’incendie. APPELER LES AUTORITÉS en cas d’incendie. N’alimenter l’appareil en granulés qu’une fois son assemblage terminé et ses revêtements mis en place. Dans le cas contraire, des parties électriques sous tension pourraient demeurer ac- cessibles. Lire attentivement les instructions d’utilisation de cette notice pour la sécurité. En cas de doutes, ne pas prendre d’initiatives indivi- duelles mais contacter le revendeur ou l’installateur. Les noms des centres d’assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com5 FRANÇAIS
PRÉSENTATION DE LA GAMME
UTILISATEUR/INSTALLATEUR La gamme Yana Plus et Lena Plus du présent manuel est constituée de différents modèles: Yana Plus flancs en acier montés et inserts en pierre à monter Yana Plus flancs en acier montés et inserts en céramique à monter Lena Plus flancs en acier et inserts en pierre à monter Lena Plus flancs en acier et inserts en céramique à monter Lena Plus flancs et façade en acier à monter Lena Plus flancs et façade en pierre à monter6 FRANÇAIS YANA PLUS - dimensions (cm) 17,5 39,5

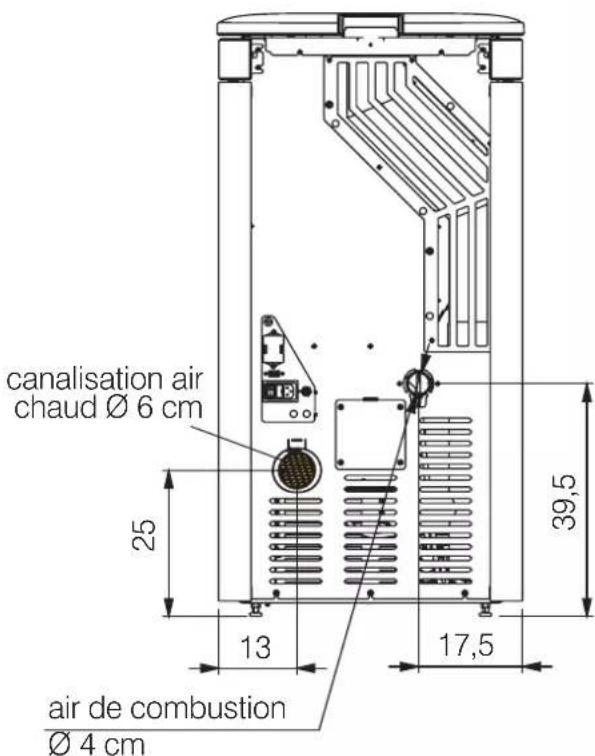

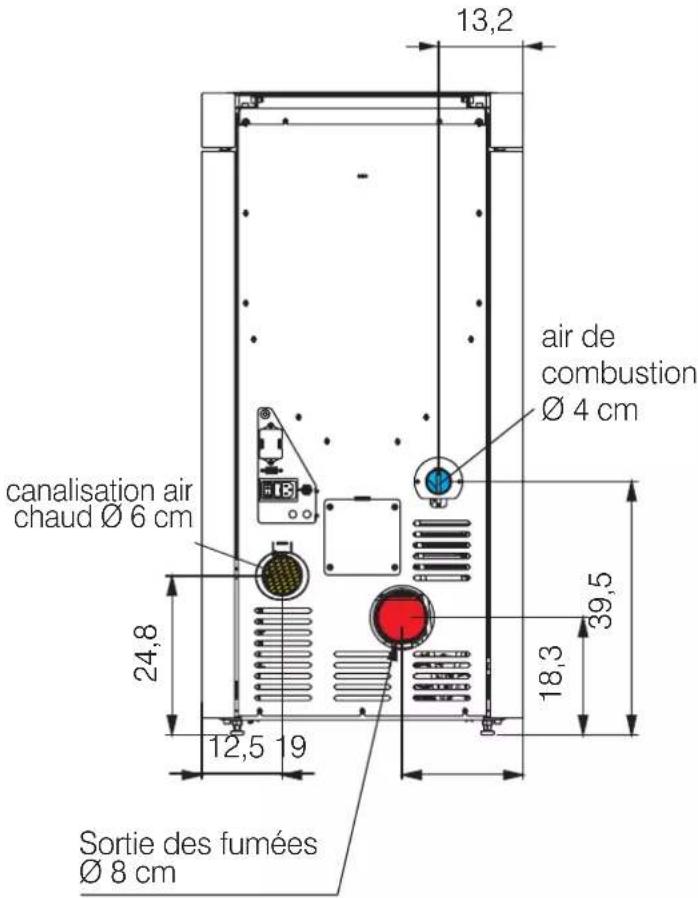

canalisation air chaud Ø 6 cm
12,5 19 18,3 39,5 24,8 13,2

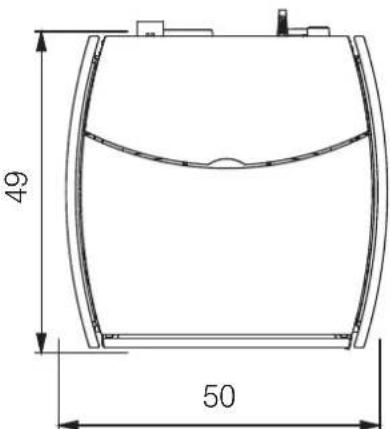

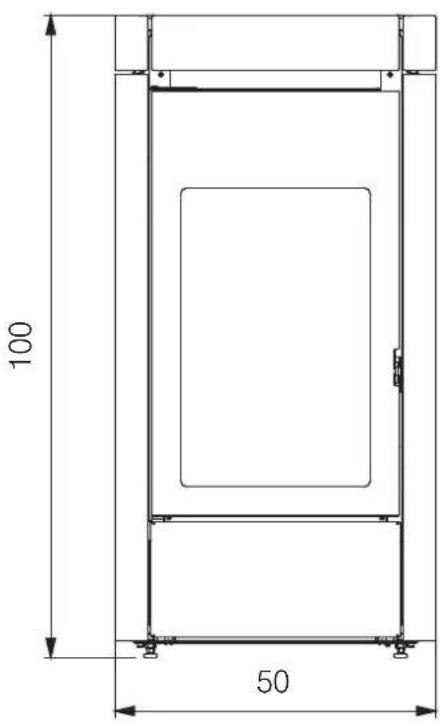

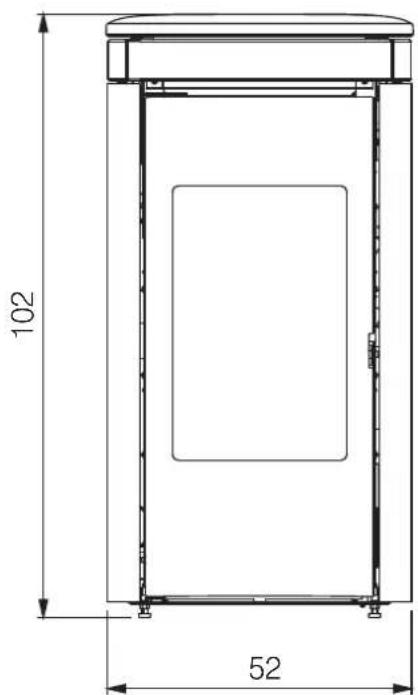

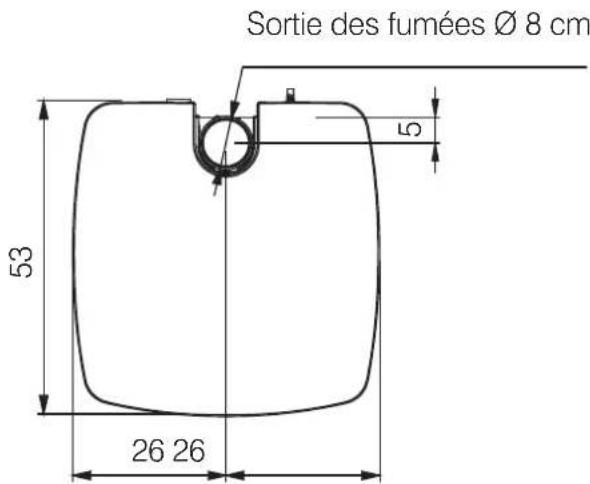

UTILISATEUR/INSTALLATEUR DIMENSIONS Sortie des fumées Ø 8 cm air de combustion Ø 4 cm8 FRANÇAIS EDILKAMIN s.p.a. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer. DONNÉES TECHNIQUES - EN 14785 Les données reportées sont indicatives et relevées durant la phase de certification par un organisme agréé dans les conditions fixées par la norme. Les résultats sont obtenus avec nettoyage vitre fermé. Pour l’installateur, utiliser le joint en dotation. Yana Plus / Lena Plus Puissance nominale Puissance réduite Puissance utile 9,2 3,8 kW Rendement 88,5 88,4 % Émission CO à 13% O
0,010 0,010 % Température des fumées 188 131 °C Consommation de combustible * 2,1 0,9 kg/h Capacité du réservoir 24 kg Tirage 11 10 Pa Autonomie ** 11 27 ore Volume chauffable *** 240 m
Diamètre du conduit de fumées 80 mm Diamètre du conduit de prise d’air 40 mm Poids avec emballage 123 kg Catégories d’efficacité énergétique, selon les règlements de l’UE 2015-1186 (A++/G)
DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE CHEMINÉE qui doit quoi qu’il en soit respecter les indications de cette fiche ainsi que les normes d’installation de chaque produit Puissance nominale Puissance réduite Température de sortie des fumées sur l’évacuation 226 157 °C Tirage minimum 0,01 Pa Débit des fumées 6,5 4,2 g/s
CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation 230 Vac +/- 10% 50 Hz Puissance absorbée moyenne nominale 178 W Puissance absorbée moyenne réduite 18 W Puissance absorbée en veille 3 W Puissance absorbée à l’allumage 300 W Fréquence radiocommande (fournie) 2,4 GHz Protection Fusibile 4 AT, 250 Vac 5x20
- Pour le calcul de la consommation, une puissance calorifique de 4,8 kW/kg a été utilisée. ** L’autonomie peut varier en fonction des caractéristiques d’utilisation/d’installation/du combustible. *** Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure.9 FRANÇAIS
DONNÉES TECHNIQUES ECODESIGN
UTILISATEUR/INSTALLATEUR Producteur Edilkamin S.p.A. Marque Edilkamin Référence(s) du modèle Yana Plus / Lena Plus Descrizione Poele Granulé bois Fonction de chauffage indirect non Puissance thermique directe 9,2 kW Norme EN 14785 Notified Body Acteco srl (Via Amman 41 ,33084 Cordenons-PN-Italy) NB1880 Combustible Combustible de référence (unique): PM OGC CO NOx PM OGC CO NOx Bois comprimé ayant un taux d'humidité < 12
Respecter les précautions particulières pour le montage, l’installation et l’entretien, indiquées dans le manuel qui accompagne le produit. jusqu'en 01/01/2022 à partir de 01/01/2022
Classe d'efficacité énergétique A+ A+ Selon (EU) 2015/1186 e 2015/1185 BLF =1,45 F5 pas à prendre en consideration Puissance thermique Rendement utile (PCI brut) Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Puissance thermique nominale
nom 9,2 kW ɻ th,nom 88,5 % Puissance thermique minimale (indicative)
min 3,8 kW ɻ th,min 88,4 % Consommation d'électricité auxiliaire Caractéristique Symbole Valeur Unité non À la puissance thermique nominale
max 0,178 kW non À la puissance thermi
usqu'en 2022 F (2) 7,0 % dal 2022 non non contrôle à distance oui F (3) 1,0 %
usqu'en 2022 F (3) 1,0 % à partir de 2022 contact Nom et adresse du fabricant www.edilkamin.com EDILKAMIN S.p.A. mail@edilkamin.com Via Mascagni 7 Directeur général 20045 Lainate (MI) – ITALY Paolo Gusella contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce EXIGENCES D’INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE -
RÉGULATION (EU) 2015/1185 E 2015/1186
Émissions dues au chauffage des locaux à la puissance thermique nominale Émissions dues au chauffage des locaux à la puissance thermique minimale Requis uniquement si le facteur de correction F(2) ou F(3) est appliqué. P = particules, COG = composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote. mg/m3 at 13%O2 mg/m3 at 13%O2 Classe d'efficacité énergétique Caractéristiques pour une utilisation avec le combustible de référence uniquement Rendement utile à la puissance thermique Rendement utile à la puissance thermique minimale (indicatif) Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) contrôle de la température de la pièce, avec détecteur de présence contrôle de la température de la pièce, avec détecteur de fenêtre ouverte contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce contrôle de la température de la pièce avec thermostat mécani
contrôle électronique de la température de la pièce contrôle électronique de la température de la pièce et programmateur journalier contrôle électronique de la température de la pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options)10 FRANÇAIS INSTALLATEUR DÉBALLAGE
PRÉPARATION ET DÉBALLAGE
Les matériaux qui composent l’emballage ne sont Les matériaux qui composent l’emballage ne sont ni toxiques ni nocifs et ne requièrent donc aucune ni toxiques ni nocifs et ne requièrent donc aucune procédure d’élimination particulière. procédure d’élimination particulière. Le stockage, l’élimination ou, éventuellement, le Le stockage, l’élimination ou, éventuellement, le recyclage sont à la charge de l’utilisateur final recyclage sont à la charge de l’utilisateur final conformément aux lois en vigueur en la matière. conformément aux lois en vigueur en la matière. Il est conseillé de déplacer le produit en position verticale à l’aide de moyens appropriés en se conformant aux normes en vigueur en matière de sécurité. Ne pas retourner l’emballage et faire particulièrement attention aux pièces à assembler. Les matériaux d’emballage (par exemple les plastiques, les films) peuvent être dangereux pour les enfants. Ils présentent un risque d’étouffement. Tenir les emballages hors de portée des enfants. Dans le poêle se trouvent :
- viteria pour l’esthétique,
- le cordon d’alimentation électrique. La poignée « main froide » pour l’ouverture de la porte intérieure est également sur la palette. Dans les versions avec revêtements à monter, les revêtements sont contenus dans un carton placé au- dessus du poêle comme illustré (figure ci-dessous).11 FRANÇAIS INSTALLATEUR DÉBALLAGE LES DESSINS SONT FOURNIS À TITRE INDICATIF, ILS SONT UTILES POUR LE MONTAGE MAIS NE SE RÉFÈRENT PAS TOUJOURS AU MODÈLE SPÉCIFIQUE. NE PAS ESSAYER DE RETIRER LE PRODUIT SUR LA PALETTE AVANT D’AVOIR ENLEVE’ LES FLANCS ET DÉVISSÉ LES VIS (2 PAR CÔTÉ) QUI LE FIXENT À LA PALETTE. POUR ENLEVER LE POELE DE LA PALETTE POUR ENLEVER LE POELE DE LA PALETTE
Enlever les flancs Enlever les flancs

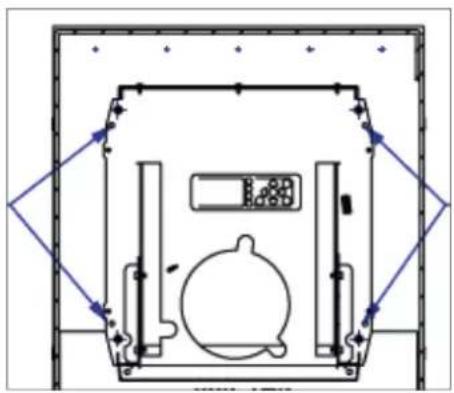

- Dévissé les vis qui le fixent à la palette. vis à desserrer pour enlever le vis à desserrer pour enlever le flanc flanc vis à desserrer pour enlever le vis à desserrer pour enlever le flanc flanc LENA PLUS (si avec côtés déjà assemblés)YANA PLUS

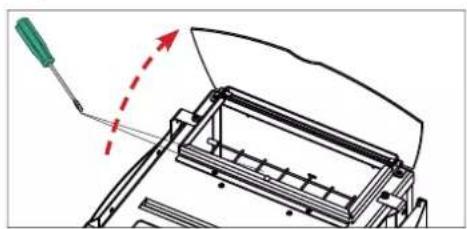

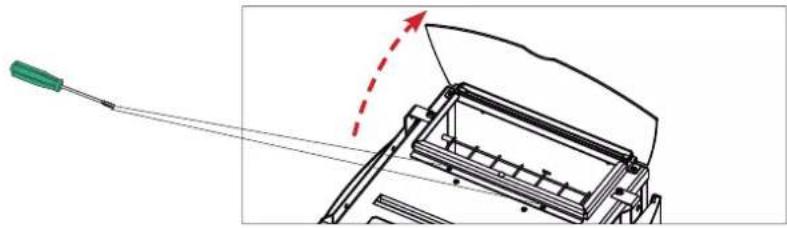

1. Ouvrir le couvercle granulés et dévisser les vis qui fixent
la partie non ouvrable du dessus

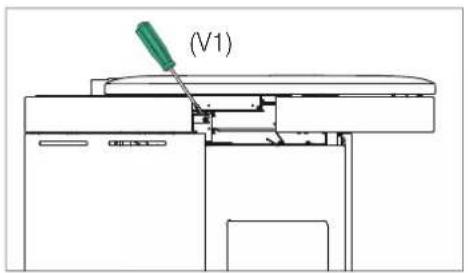

1. Ouvrir le couvercle granulés et dévisser les vis (V1)
2. Faire glisser et enlever la partie non ouvrable du dessus

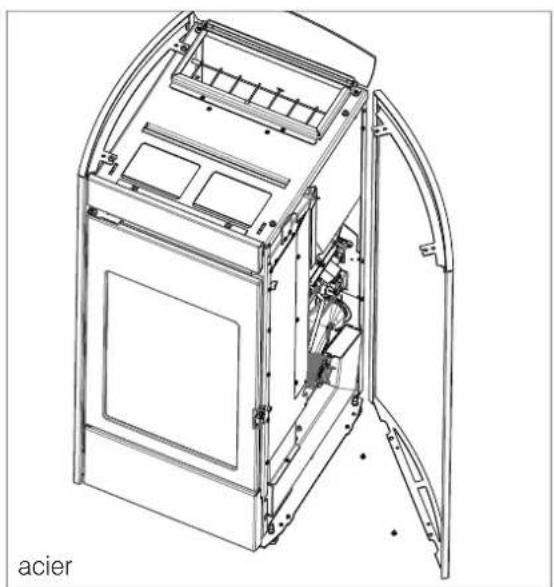

3. Dévisser et enlever les flancs
1. Quand les flancs sont enlevés pour retirer le poêle de la
À ne pas serrer trop fort pour éviter la cassure des inserts. RÉGLAGES: A) Alignement frontal entre flanc et carreau. Serrer les vis indiquées en laissant le coin frontal du carreau au même niveau du flanc comme indiqué par les flèches. B) Alignement latéral entre flanc et carreau. Desserrer les vis indiquées, Laisser les bords latéraux du carreau au même niveau du flanc, comme indiqué par les flèches, ensuite serrer les vis indiquées. INSERTS
2. Remonter les flancs avec les supports et les céramiques montées, en les vissant dans la
3. Ouvrir le couvercle coulissant et monter
la plaque frontale en utilisant les vis et rondelles en dotation. REGLAGES Aligner la plaque frontale pour être centrée par rapport audessus et aux plaques latérales. NOTE Nous conseillons d’utiliser du silicone haute température pour fixer de façon permanente la plaque ; il suffit d’appliquer un cordon horizontal de silicone au centre de la plaque pour la fixer au support métallique. REGLAGE Aligner l’angle supérieur de la céramique avec l’angle du top. LES DESSINS SONT FOURNIS À TITRE INDICATIF, ILS SONT UTILES POUR LE MONTAGE MAIS NE SE RÉFÈRENT PAS TOUJOURS AU MODÈLE SPÉCIFIQUE.

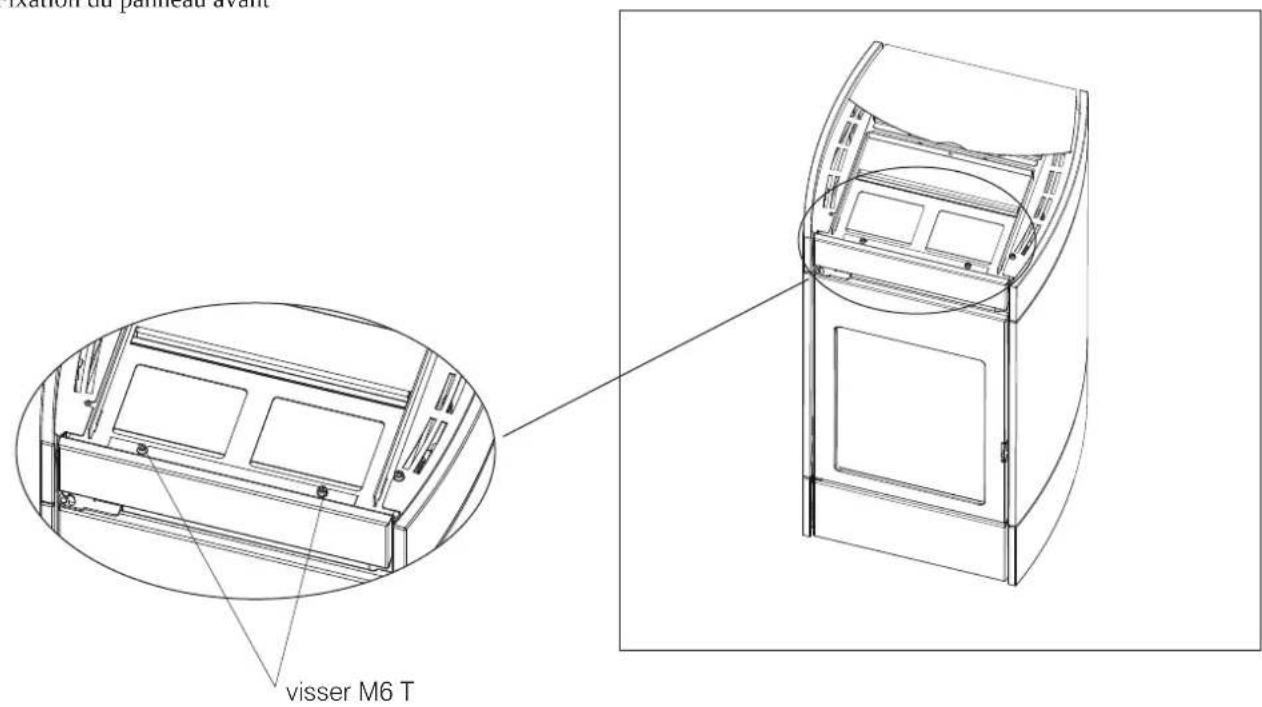

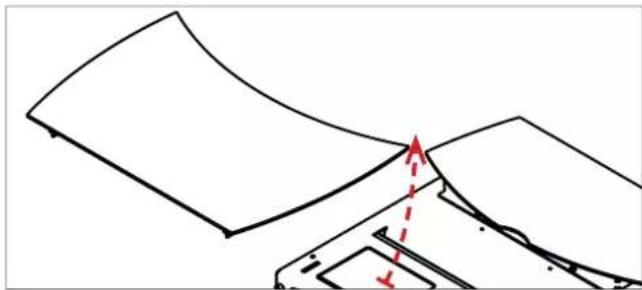

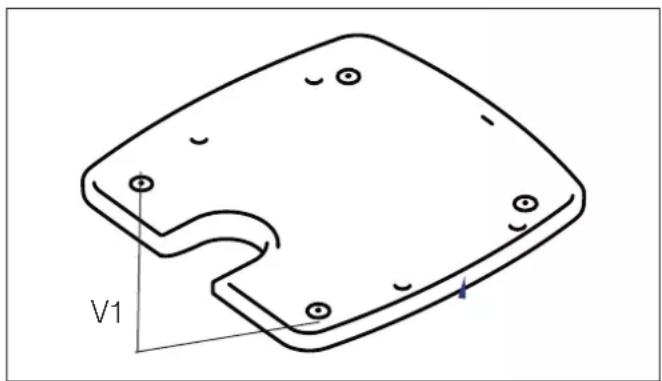

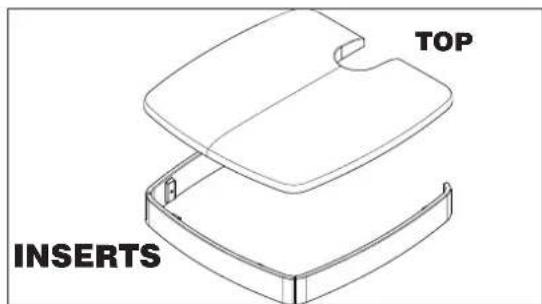

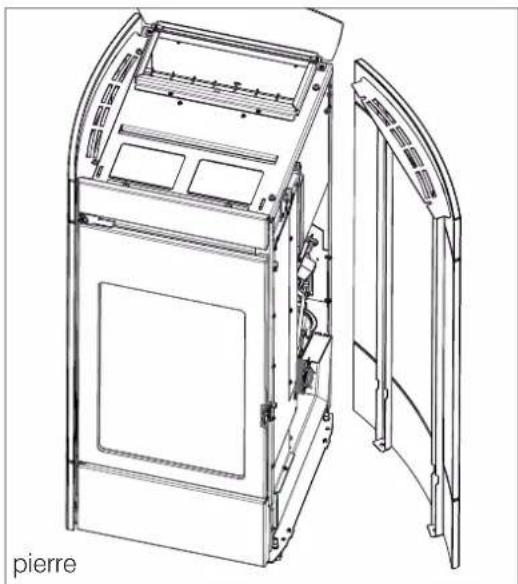

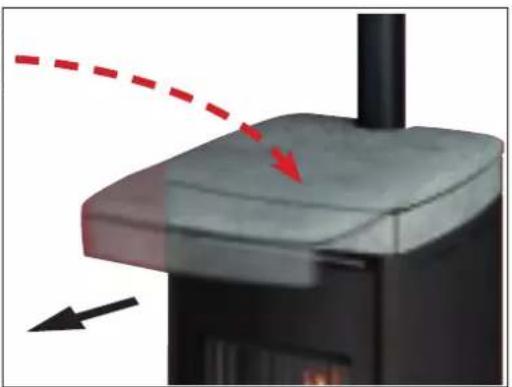

DESSUS saisir le dessus et le retourner :
1. Fixer les vis sous le dessus (V1).
2. Replacer le dessus, partie esthétique tournée vers le
3. Insérer le dessus avec les 2 vis dans les fentes présentes
dans la partie inférieure coulissante du dessus.

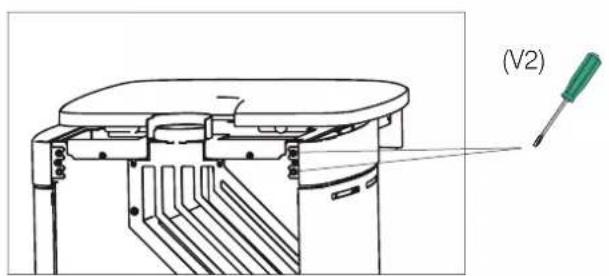

4. Fixer les vis dans la partie avant, en ouvrant la partie
inférieure coulissante du dessus.14 FRANÇAIS

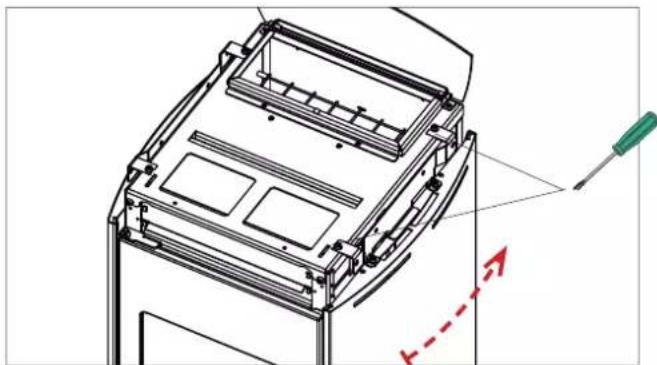

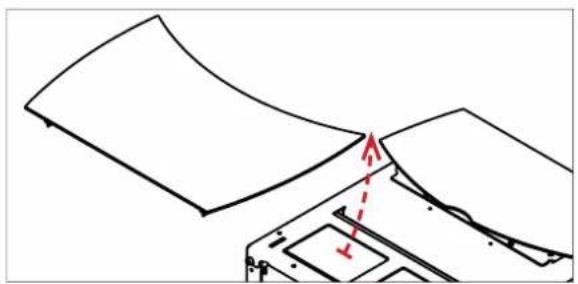

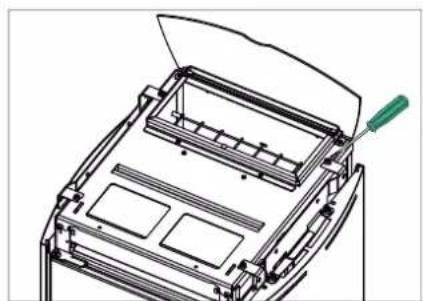

1. Ouvrir le couvercle granulés et dévisser les vis qui fixent la partie non ouvrable du dessus.
2. Faire glisser et enlever la partie non ouvrable du dessus.
3. Si présent, dévisser et enlever les flancs.
4.Si non présent, pour les versions relatives, insérer et visser les côtés acier pierre15 FRANÇAIS INSTALLATEUR

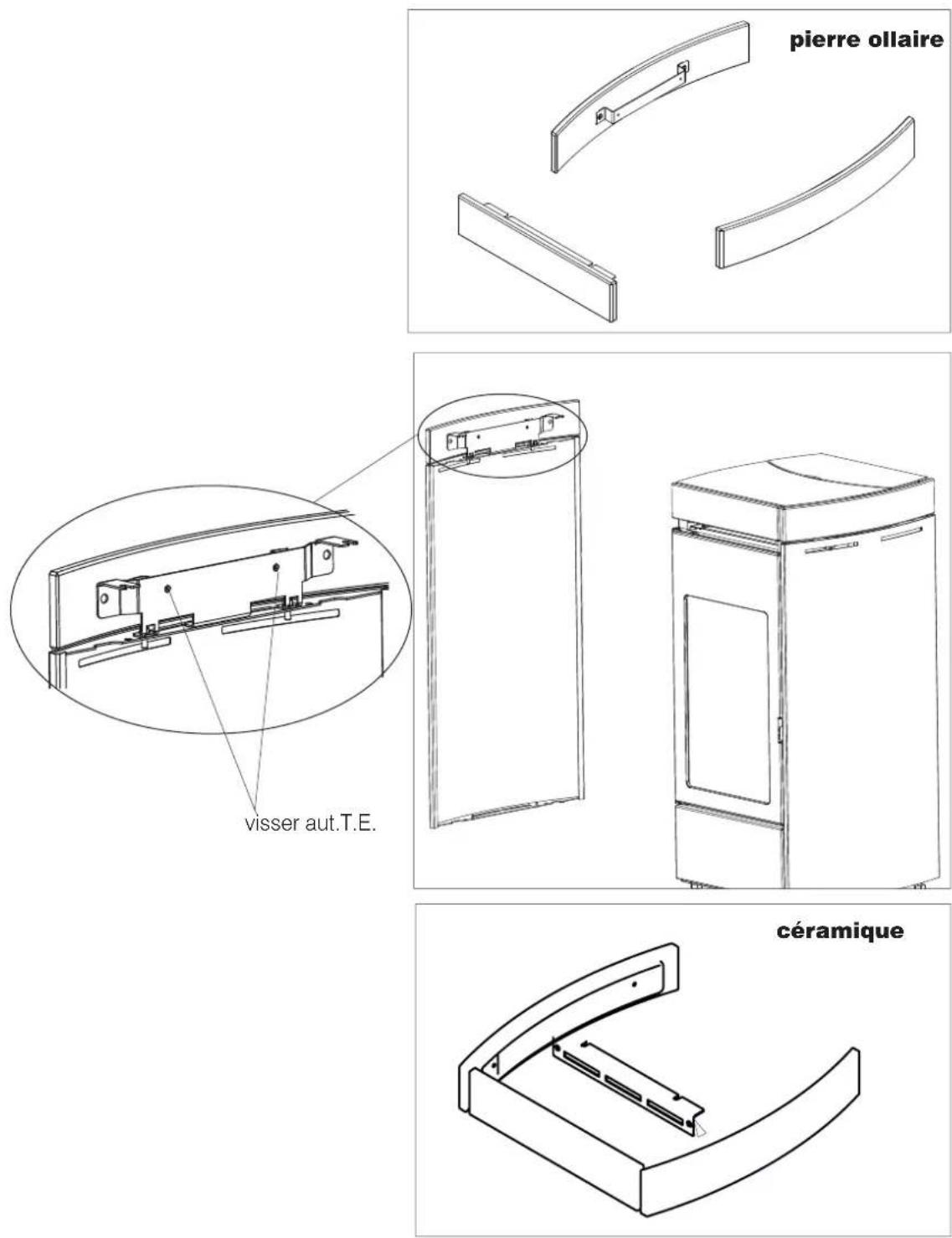

5. Saisir les trois parties en pierre/céramique.
Pour la céramique, visser la plaque à la façade en céramique. Visser ensuite les parties à la structure. visser aut.T.E.16 FRANÇAIS INSTALLATEUR
REVÊTEMENT: LENA PLUS
REGLAGES des réglages sont possibles pour parfaire l’alignement B) Alignement frontal entre flanc et carreau. Serrer les vis indiquées en laissant le coin frontal du carreau au même niveau que le flanc comme indiqué par les flèches. Utiliser des rondelles au besoin. B) Alignement latéral entre flanc et carreau. Desserrer les vis indiquées. Laisser les bords latéraux du carreau au même niveau que le flanc comme indiqué par les flèches, ensuite serrer les vis indiquées.
5. Replacer les flancs et les visser à la structure et à la partie inférieure du dessus.
6. Replacer la partie non ouvrable du dessus.
Ne pas oublier que : Ne pas oublier que :
l’installation doit être effectuée par du personnel l’installation doit être effectuée par du personnel qualifié ; qualifié ;
l’installation et l’utilisation du produit doivent être l’installation et l’utilisation du produit doivent être conformes aux législations locales et nationales conformes aux législations locales et nationales ainsi qu’aux normes européennes. En Italie, la ainsi qu’aux normes européennes. En Italie, la référence est la norme UNI 10683. En France, référence est la norme UNI 10683. En France, respecter les indications du DTA (Document respecter les indications du DTA (Document Technique d’Application Référence Avis Technique d’Application Référence Avis Technique), www.cstb.fr ; Technique), www.cstb.fr ;
en cas d’installation dans une copropriété, il en cas d’installation dans une copropriété, il est nécessaire d’obtenir l’accord préalable de est nécessaire d’obtenir l’accord préalable de l’administrateur ; l’administrateur ;
en cas d’installation dans des locaux publics, en cas d’installation dans des locaux publics, vérifier et respecter les réglementations locales vérifier et respecter les réglementations locales pour ces installations. pour ces installations. Les indications générales suivantes ne sauraient ni Les indications générales suivantes ne sauraient ni remplacer le contrôle des normes locales ni impliquer remplacer le contrôle des normes locales ni impliquer la responsabilité de l’installateur. la responsabilité de l’installateur. Il convient de rappeler que le poêle est étanche, Il convient de rappeler que le poêle est étanche, c’est-à-dire que dans des conditions d’installation c’est-à-dire que dans des conditions d’installation appropriées, avec un tuyau de prise d’air raccordé appropriées, avec un tuyau de prise d’air raccordé à l’extérieur, celui-ci prélève la majeure partie de l’air à l’extérieur, celui-ci prélève la majeure partie de l’air provenant de l’extérieur. Dans chaque pays, vérifier provenant de l’extérieur. Dans chaque pays, vérifier s’il existe des conditions d’installation particulières s’il existe des conditions d’installation particulières admises pour les poêles étanches. admises pour les poêles étanches. Contrôle de la conformité de la pièce d’installation
- Le volume de la pièce doit être supérieur à 30 m
- Le sol doit pouvoir supporter le poids du produit et des accessoires* (voir la remarque du paragraphe sur la protection contre la chaleur).
- Mettre le produit à niveau.
- En Italie, conformément à la norme UNI 10683, l’installation est admise également dans une chambre à coucher ou dans des locaux en présence d’un autre équipement de prélèvement d’air de combustion de ce même local, à condition que la prise d’air soit raccordée à l’extérieur.
- Ne pas installer dans des locaux exposés à un risque d’incendie ou d’explosion.
- En Italie, contrôler les compatibilités conformément aux normes UNI 10683 et UNI 7129 en présence de produits à gaz. Protection contre la chaleur et distances de sécurité Toutes les surfaces du bâtiment à proximité du produit doivent être protégées contre la surchauffe. Les mesures d’isolation à adopter dépendent du type de surfaces. Le produit doit être installé conformément aux conditions de sécurité suivantes : - distance minimum sur les côtés de 5 cm et à l’arrière de 5 cm par rapport aux matériaux inflammables ; - aucun matériau inflammable ne peut être placé à moins de 80 cm devant le poêle. En cas d’installation avec une cloison en bois ou autre matériau inflammable, il faut isoler de façon appropriée le conduit d’évacuation des fumées. En cas d’installation sur un sol en matériau inflammable et/ou combustible ou dont la capacité de charge est insuffisante*, il est conseillé de positionner le produit sur une plaque en acier ou en verre afin de répartir la charge. Demander le kit en option au revendeur. Remarques sur l’emplacement du produit Le produit est conçu pour fonctionner dans toutes les conditions climatiques. En cas de conditions particulières, par exemple de vent fort, des systèmes de sécurité peuvent se déclencher et entraîner l’extinction du produit. Contacter le centre d’assistance technique (CAT) agréé Edilkamin. REMARQUE Le diamètre de la sortie des fumées n’est pas le diamètre du système de cheminée. Le système de cheminée doit être dimensionné conformément aux normes nationales et locales. Notamment (liste non exhaustive), se reporter aux normes EN 13384, EN 1443, EN 1856, EN 1457 et à toutes les normes locales.18 FRANÇAIS INSTALLATEUR INSTALLATION

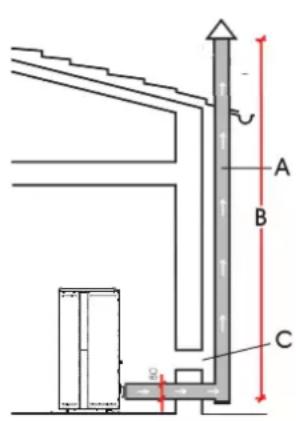

Conduit de fumée, conduit de cheminée Conduit de fumée, conduit de cheminée et mitron et mitron
Ce chapitre a été rédigé conformément aux normes européennes EN 13384, EN 1443, EN 1856 et EN 1457. L’installateur doit tenir compte de ces normes ainsi que de toute autre norme locale éventuelle. Le présent manuel ne saurait en aucun cas remplacer les normes en vigueur. Le produit doit être raccordé à un système adéquat d’évacuation des fumées en mesure d’évacuer en toute sécurité les fumées produites par la combustion. Avant la mise en place du produit, l’installateur doit s’assurer de la conformité du conduit de cheminée.
CHEMINÉE CHEMINÉE Le conduit de fumée (conduit qui raccorde la bouche (conduit qui raccorde la bouche de sortie des fumées du foyer à l’entrée du conduit de de sortie des fumées du foyer à l’entrée du conduit de cheminée) cheminée) et le conduit de cheminée doivent, en plus des autres prescriptions prévues par les normes, en règle générale :
- recevoir l’évacuation d’un seul produit (l’évacuation de plusieurs produits en même temps est interdite)* ; dans certains pays, il existe des règlements spécifiques, il appartient à l’installation d’évaluer la conformité aux règlements locaux ;
- se développer surtout dans le sens vertical ;
- ne présenter aucun segment en contre-pente ;
- présenter une section interne de préférence circulaire et, quoi qu’il en soit, avec un rapport inférieur à 1,5 entre les côtés ;
- finir sur le toit par une cheminée appropriée. L’évacuation murale directe ou vers des espaces clos, même à l’air libre, est interdite ;
- être réalisés à partir de matériaux caractérisés par une classe de réaction au feu A1 conformément à la norme UNI EN 13501 ou à une norme nationale équivalente ;
- être dûment certifiés avec, s’ils sont en métal, une plaque de cheminée adéquate ;
- conserver la section initiale ou la modifier uniquement au-dessus de la sortie du produit et non pas le long du conduit de cheminée.
Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le conduit de cheminée
- ne peut pas être en matériau métallique flexible ;
- doit être isolé s’il passe dans des espaces non chauffés ou à l’extérieur ;
- ne doit pas traverser des espaces où l’installation de générateurs de chaleur à combustion est interdite, ou bien des espaces exposés à un risque d’incendie ou impossibles à contrôler ;
- doit permettre la récupération de la suie et doit pouvoir faire l’objet de contrôles ;
- doit, en règle générale, présenter 3 coudes maximum avec un angle maximal de 90° ; l’évaluation incombe au technicien qui procède au dimensionnement ;
- en règle générale, l’éventuel segment horizontal peut avoir une longueur maximale/moyenne de 3 mètres en fonction du tirage. Il faut tenir compte quoi qu’il en soit du fait que les segments longs favorisent l’accumulation de la saleté et qu’ils sont plus difficiles à nettoyer. L’évaluation incombe au technicien qui procède au dimensionnement. CAS TYPIQUES A : conduit de fumée en acier isolé conformément à la norme EN 1856 B : hauteur minimale 1,5 m et, en tous cas, au-delà de la gouttière du toit C-E : prise d’air depuis l’extérieur (section passante d’au moins 80 cm²) D : conduit de fumée en acier à l’intérieur du conduit de cheminée existant en dur19 FRANÇAIS INSTALLATEUR INSTALLATION
LE CONDUIT DE CHEMINÉE
LE CONDUIT DE CHEMINÉE : Outre les prescriptions générales valables pour le conduit de fumée et le conduit de cheminée, le conduit de cheminée
- ne doit servir qu’à l’évacuation des fumées ;
- doit être correctement dimensionné pour satisfaire l’évacuation des fumées (EN 13384-1 par exemple) ;
- doit être de préférence isolé, en acier avec section interne circulaire. Si cette section est rectangulaire, le rayon des arêtes ne doit pas être inférieur à 20 mm et le rapport entre les dimensions internes doit être inférieur à 1,5 ;
- doit présenter normalement une hauteur minimale de 1,5 mètre ;
- doit garder une section constante ;
- doit être imperméable et thermiquement isolé pour garantir le tirage ;
- doit prévoir de préférence une chambre de récupération des granulés non brûlés et de toute éventuelle condensation ;
- doit être propre s’il n’est pas neuf afin d’éviter tout risque d’incendie ;
- il est généralement conseillé de tuber le conduit de cheminée si son diamètre dépasse 150 mm. L’évaluation incombe au technicien qui procède au dimensionnement.
SYSTÈME TUBÉ : Outre les prescriptions générales valables pour le conduit de fumée et le conduit de cheminée, le système tubé :
- doit fonctionner sous pression négative ;
- doit pouvoir être inspecté ;
- doit respecter les indications locales. LE MITRON LE MITRON
- doit être antivent ;
- doit présenter une section interne équivalente à celle du conduit de cheminée et une section de passage des fumées en sortie équivalente à deux fois la section interne du conduit de cheminée ;
- en cas de conduits de cheminée accouplés (et espacés l’un de l’autre d’au moins 2 m), le mitron qui reçoit l’évacuation du produit à combustible solide ou celui du plan le plus haut doit surmonter l’autre d’au moins 50 cm ;
- doit dépasser la zone de reflux (en Italie, la norme de référence est la norme UNI 10683, point 6.5.8) ;
- doit permettre l’entretien de la cheminée.
PRISE D’AIR EXTÉRIEURE
Nous conseillons généralement deux méthodes alternatives pour garantir l’afflux d’air nécessaire pour la combustion. Prise d’air indirecte Prévoir au sol une prise d’air d’une surface utile (sans compter les grilles ou autres dispositifs de protection) d’au moins 80 cm
(diamètre de 10 cm). Nous conseillons, afin d’éviter les courants d’air, de prévoir la prise d’air à l’arrière du poêle ou derrière un radiateur. Nous conseillons de ne rien disposer face au produit de manière à éviter tout courant d’air gênant. Prise d’air directe Prévoir une prise d’air, d’une section utile (sans grilles ou autres dispositifs de protection) au moins égale à la section du trou d’entrée d’air à l’arrière du produit. Évaluer le diamètre en fonction des pertes de charge. Raccorder la prise d’air à l’orifice à l’aide d’un tuyau pouvant également être flexible. Augmenter le diamètre du tuyau si celui-ci n’est pas lisse : en évaluer les pertes de charge. Nous conseillons de ne pas dépasser 5 mètres et de n’effectuer pas plus de 3 coudes en fonction du tirage du conduit de cheminée. Le flux d’air peut provenir d’une pièce située à proximité à condition que :
- le flux ne rencontre aucun obstacle en passant à travers des ouvertures permanentes communiquant avec l’extérieur ;
- le local adjacent à la pièce d’installation du produit ne soit pas en dépression par rapport au milieu extérieur ;
- la pièce adjacente ne serve pas de garage, de salle de bains, de chambre à coucher ni à des activités présentant un risque d’incendie ;
- la pièce adjacente ne soit pas un espace commun de l’immeuble. En Italie, la norme UNI 10683 indique que la ventilation est suffisante même si le maintien de la différence de pression entre milieu extérieur et milieu intérieur inférieure ou égale à 4 Pa (norme UNI EN 13384- 1 par exemple) est garanti. L’installateur qui délivre la déclaration de conformité est responsable de ces conditions.20 FRANÇAIS INSTALLATEUR
CANALISATION DE L’AIR DE CHAUFFAGE

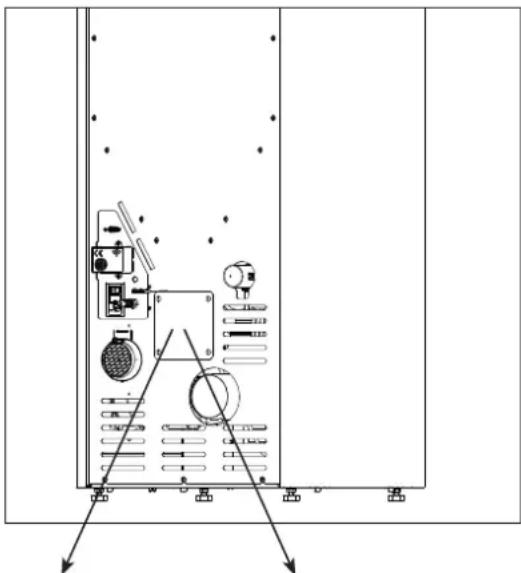

Pour canaliser l’air chaud sortant de l’arrière (protégé par une grille de série), certaines options sont disponibles chez le revendeur:
- tuyau de canalisation de l’air (3 mètres, Ø 6 cm)
- déviation en Y du tuyau de canalisation (Ø 6 cm)
- bouches de canalisation en différents modèles (Bent, Split, Origami, Sharp). Les instructions pour le raccord des bouches sont contenues dans la notice des bouches. On peut lire dans le paragraphe sur l’emploie comment régler le ventilateur 2 (celui de la canalisation). INSTALLATION21 FRANÇAIS INSTALLATEUR INSTALLATION

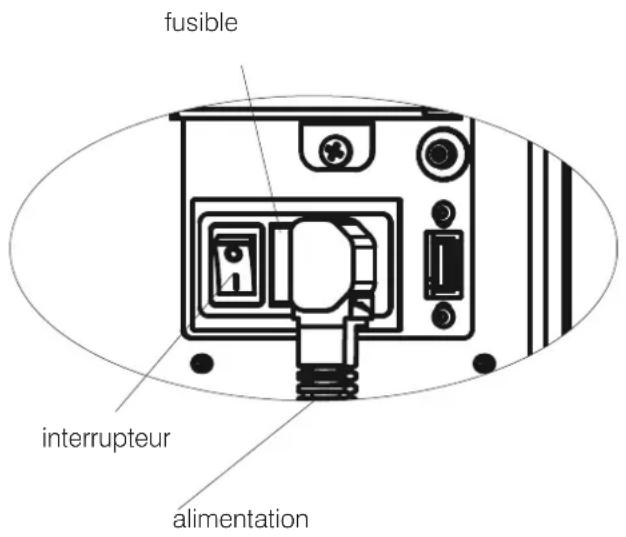

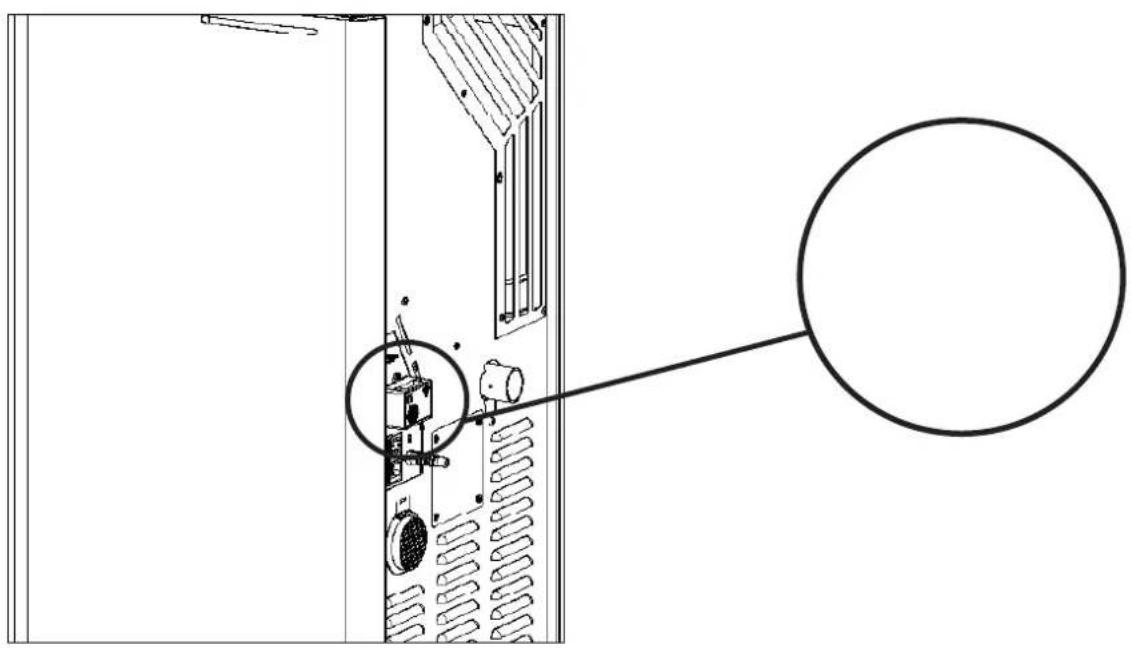

VÉRIFICATION DU BRANCHEMENT ÉLEC-
TRIQUE (placer la prise de courant dans un endroit facilement accessible) Le poêle est livré avec un cordon d’alimentation à brancher sur une prise secteur 230V 50 Hz, de préfé- rence avec un interrupteur magnétothermique. Les variations de tension supérieures à 10 % peuvent compromettre le fonctionnement du poêle. L’installation électrique doit être aux normes. Vérifier notamment l’efficacité du circuit de mise à la terre. Un circuit de mise à la terre inefficace provoque un dysfonctionnement dont la société Edilkamin ne sau- rait être tenue responsable. La ligne d’alimentation doit avoir une section adaptée à la puissance de l’appareil. Le câble d’alimentation électrique ne doit pas entrer en contact avec les tuyaux d’évacuation ou avec d’autres parties chaudes du poêle. Mettre le poêle sous tension en positionnant l’interrup- teur sur 1. Sur la prise avec interrupteur située à l’arrière du poêle, il y a un fusible de 4 A. interrupteur fusible alimentation RACCORDEMENTS ÉLECTRIQUES OPTIONNELS Le produit (en retirant le flanc droit) est pourvu d’un bornier auquel l’installateur peut raccorder une sonde domotique ou une sonde d’ambiance. Informations sur l’espace dédié du site.22 FRANÇAIS UTILISATEUR Phases pour le premier allumage
- S’assurer d’avoir lu et compris le contenu de ce manuel.
- Débarrasser le produit de tout composant inflam- mable (manuels, étiquettes, etc.). Enlever notam- ment les éventuelles étiquettes sur la vitre.

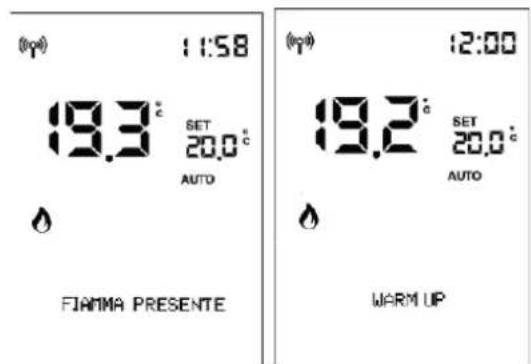

INSTRUCTIONS D’UTILISATION
DILATATIONS Comme tous les produits, le poêle à bois chauffe et refroidit au cours des différentes phases. Cela entraîne des dilatations normales. Ces dilatations peuvent entraîner de légers bruits de mise en place, qui ne constituent pas un motif de réclamation. ODEURS Lors des premiers allumages, l’appareil peut dégager de légères odeurs de peinture qui disparaîtront rapidement.23 FRANÇAIS UTILISATEUR
- Durant cette opération, NE JAMAIS POSER le sac de granulés sur la grille supérieure de manière à éviter que le plastique n’abîme la peinture de la surface en raison de la chaleur.
- Porter le gant pour remplir le poêle durant son fonctionnement, c’est-à-dire quand il est chaud.
- Veiller à ne pas toucher le tuyau d’évacuation des fumées lorsqu’il est chaud.

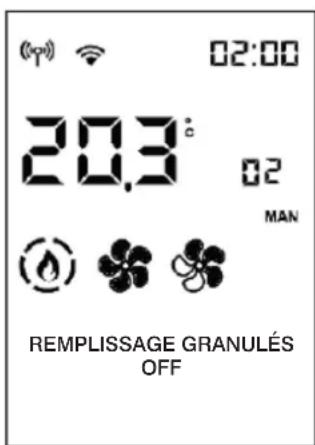

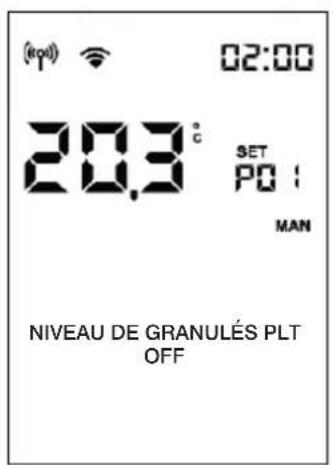

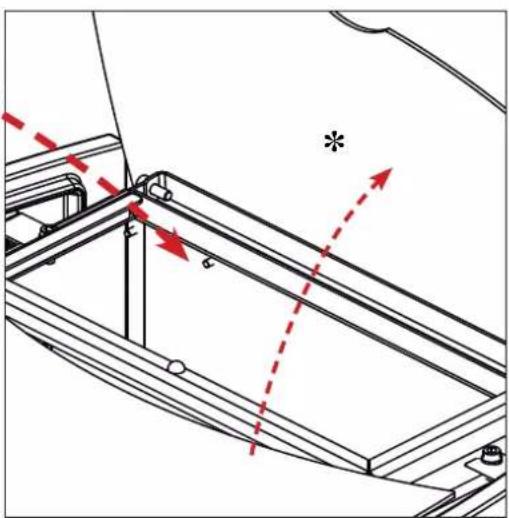

LENA PLUS Pour accéder au réservoir, soulever le couvercle* YANA PLUS TOP coulissant pour le chargement du granulés24 FRANÇAIS UTILISATEUR
INSTRUCTIONS D’UTILISATION

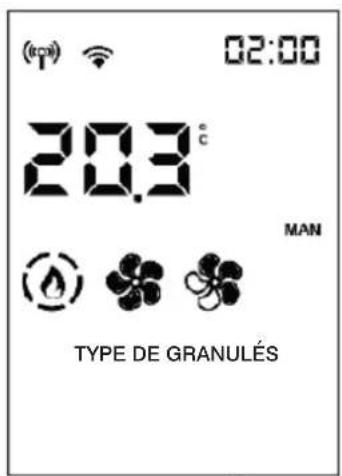

COMBUSTIBLE Utiliser des granulés de bois de classe A1 conformes à la norme UNI EN ISO 17225-2 ou aux normes locales Utiliser des granulés de bois de classe A1 conformes à la norme UNI EN ISO 17225-2 ou aux normes locales analogues, dotés des caractéristiques suivantes : analogues, dotés des caractéristiques suivantes : diamètre 6 mm diamètre 6 mm longueur 3-4 cm longueur 3-4 cm humidité <10 % humidité <10 % NOTE Respectez l’environnement et la sécurité : NE brûlez PAS le plastique, le bois peint, le charbon, les déchets d’écorce. Ne pas se servir du poêle comme d’un incinérateur. Attention L’utilisation d’un combustible différent peut endommager le produit25 FRANÇAIS UTILISATEUR

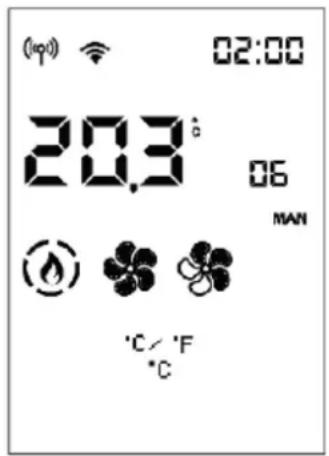

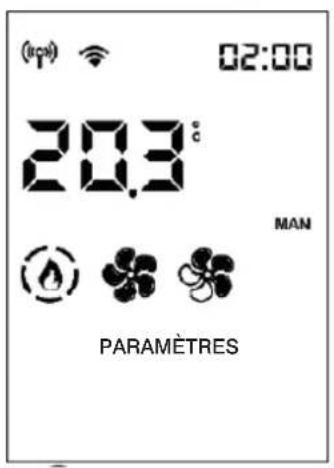

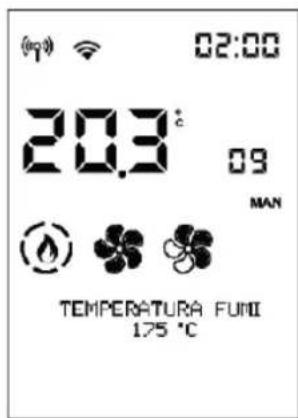

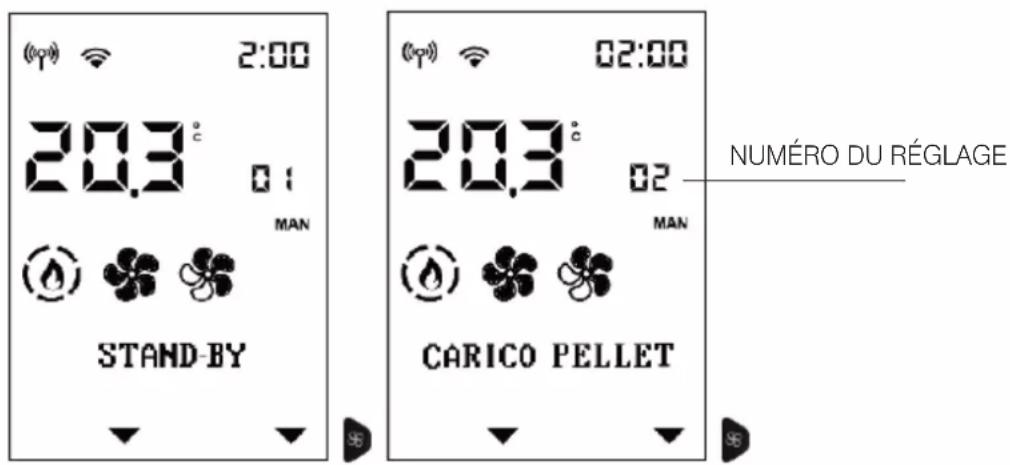

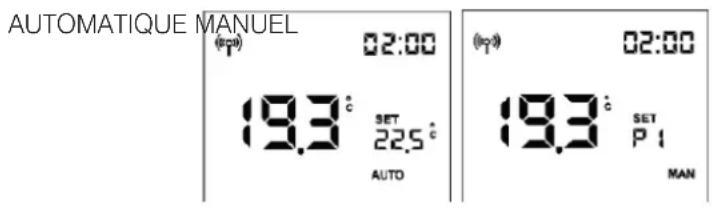

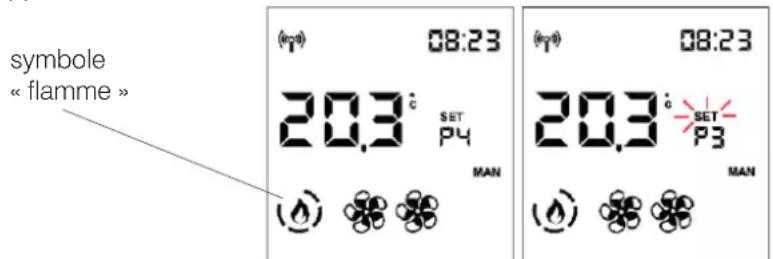

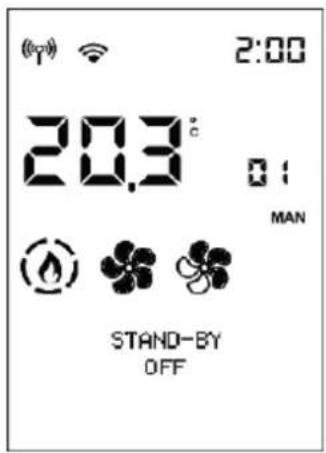

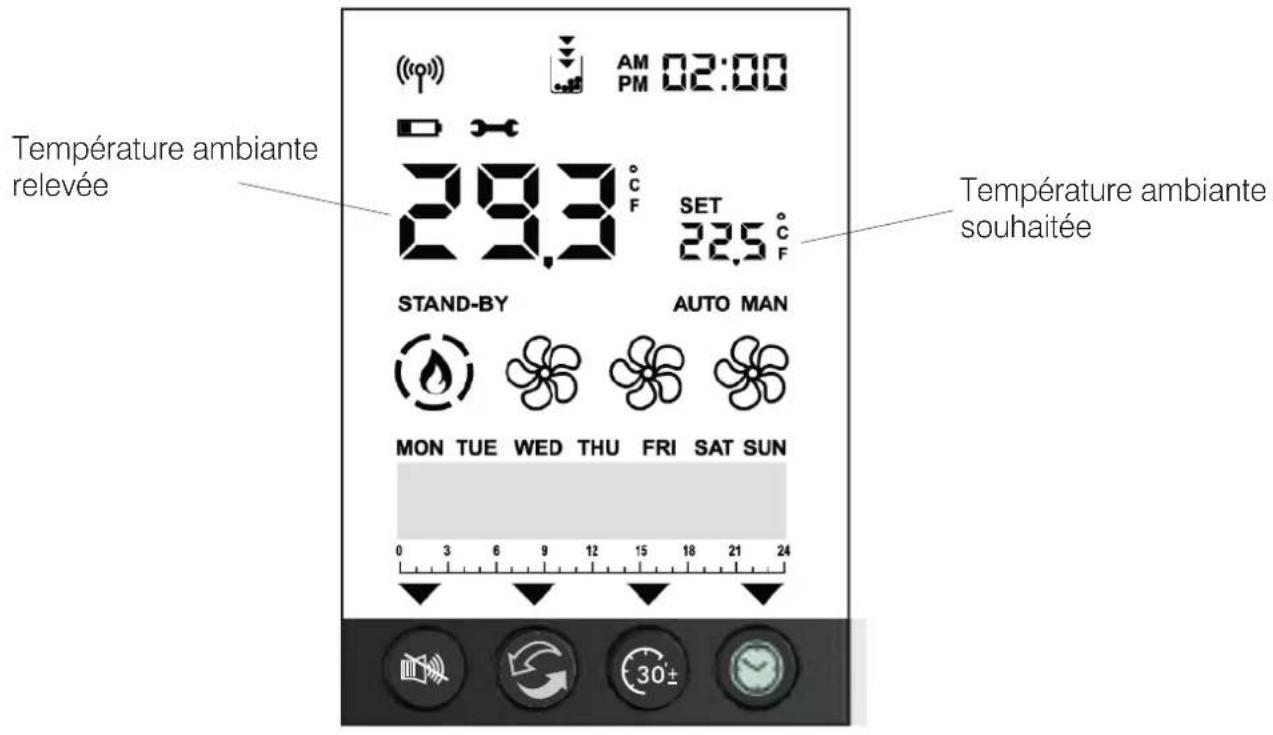

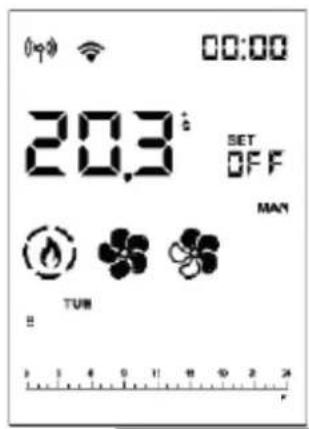

Mode Grandeurs configurables MANUEL • Niveau de puissance

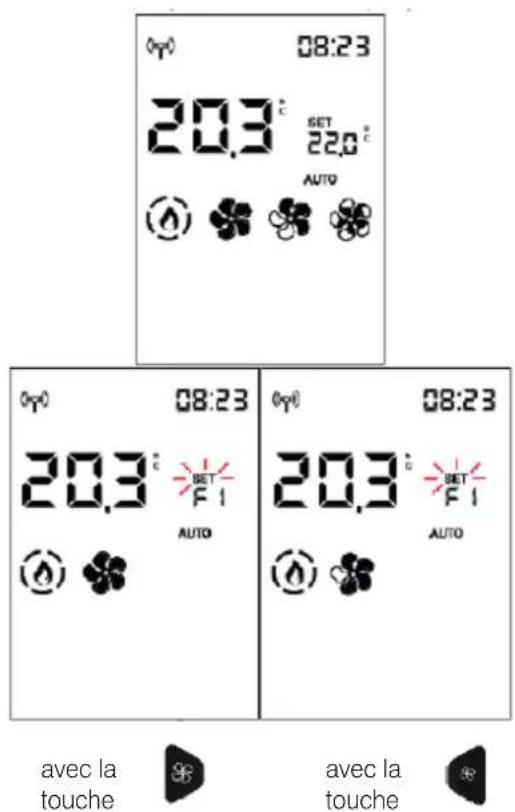

- Niveau de ventilation (les ventilateurs, si plusieurs sont présents, sont réglables séparément)* AUTOMATIQUE
- Température ambiante souhaitée

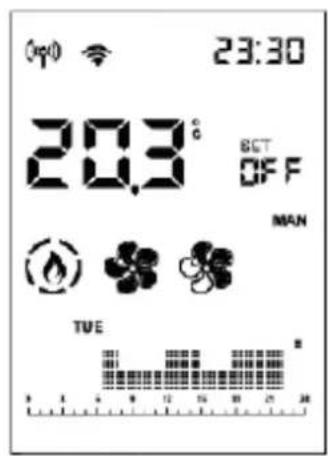

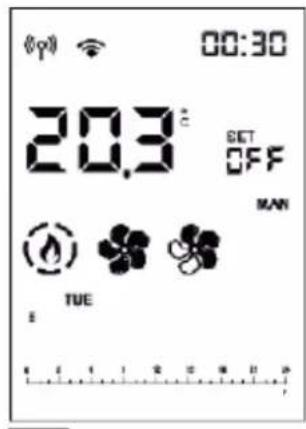

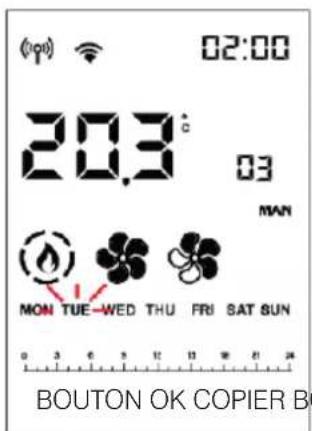

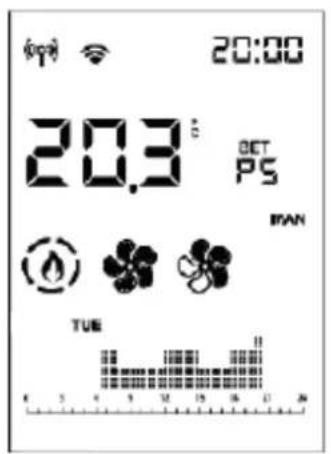

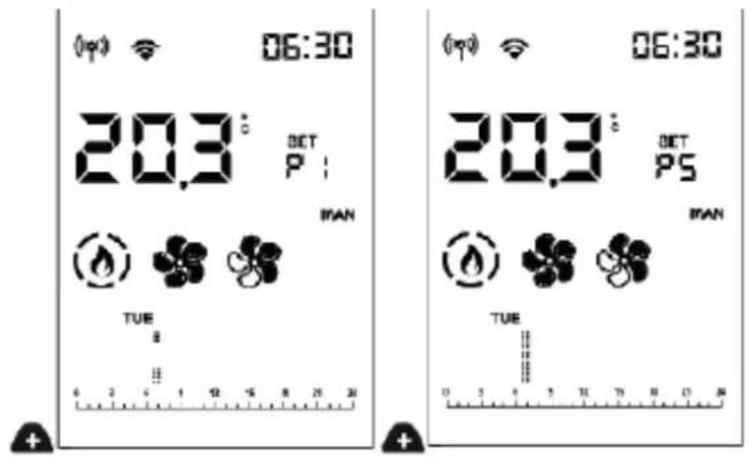

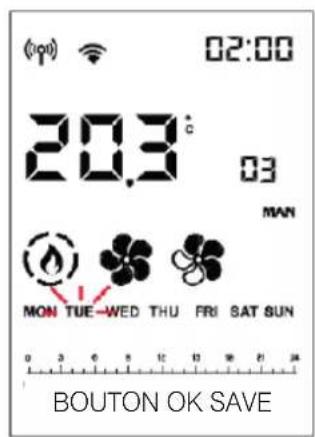

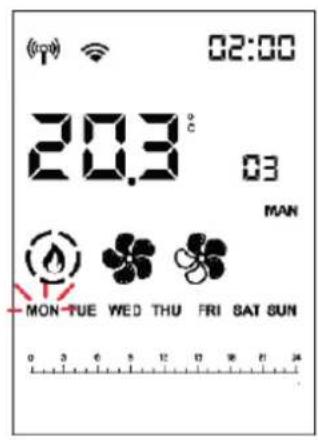

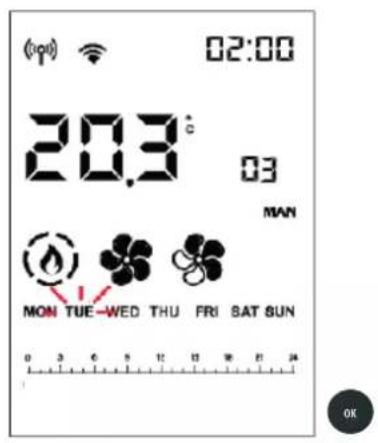

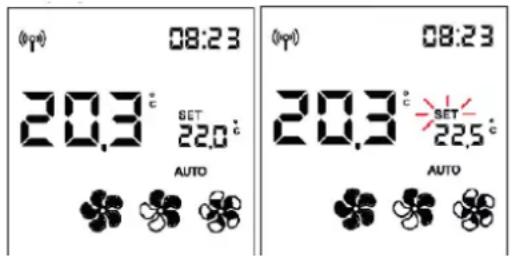

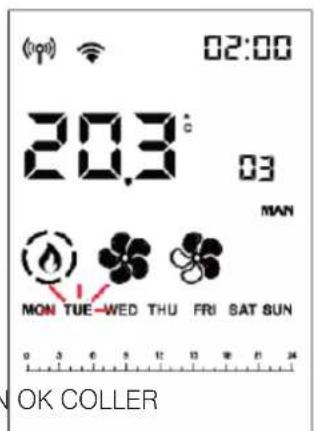

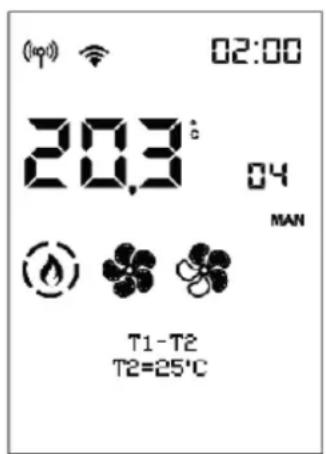

- Niveau de ventilation* CHRONO • Température ambiante souhaitée, sélectionnée parmi les jours de la semaine
- Niveau de ventilation* *en abaissant la ventilation, le produit peut moduler automatiquement aussi la puissance pour maintenir le maximum du rendement. Le produit est également doté des fonctions supplémentaires suivantes. Fonction Modes d’activation Description Stand-By automatique chrono Le produit s’éteint lorsque la tempé- rature souhaitée est atteinte et se rallume lorsque la température des- cend. RELAX manuel automatique chrono Permet le fonc- tionnement par convection naturelle (ventilation éteinte) en réduisant la puis- sance. EASY TIMER manuel automatique Permet de program- mer l’extinction/ l’allumage au bout d’un nombre d’heures donné (maximum 12 heures).
CONNEXIONS EN OPTION
Sur demande, le technicien peut fournir :
- un thermostat externe ;
- un combinateur téléphonique ;
- des sondes/thermostats pour la gestion des ventilateurs de canalisation (si le modèle acheté en est équipé). INTERFACE Le produit peut être géré de série, en alternative, comme suit :

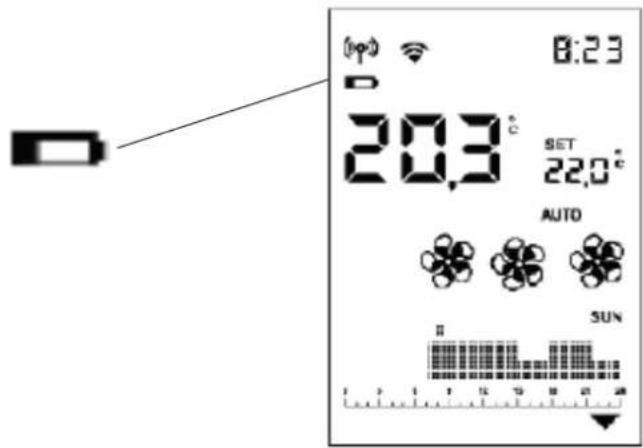

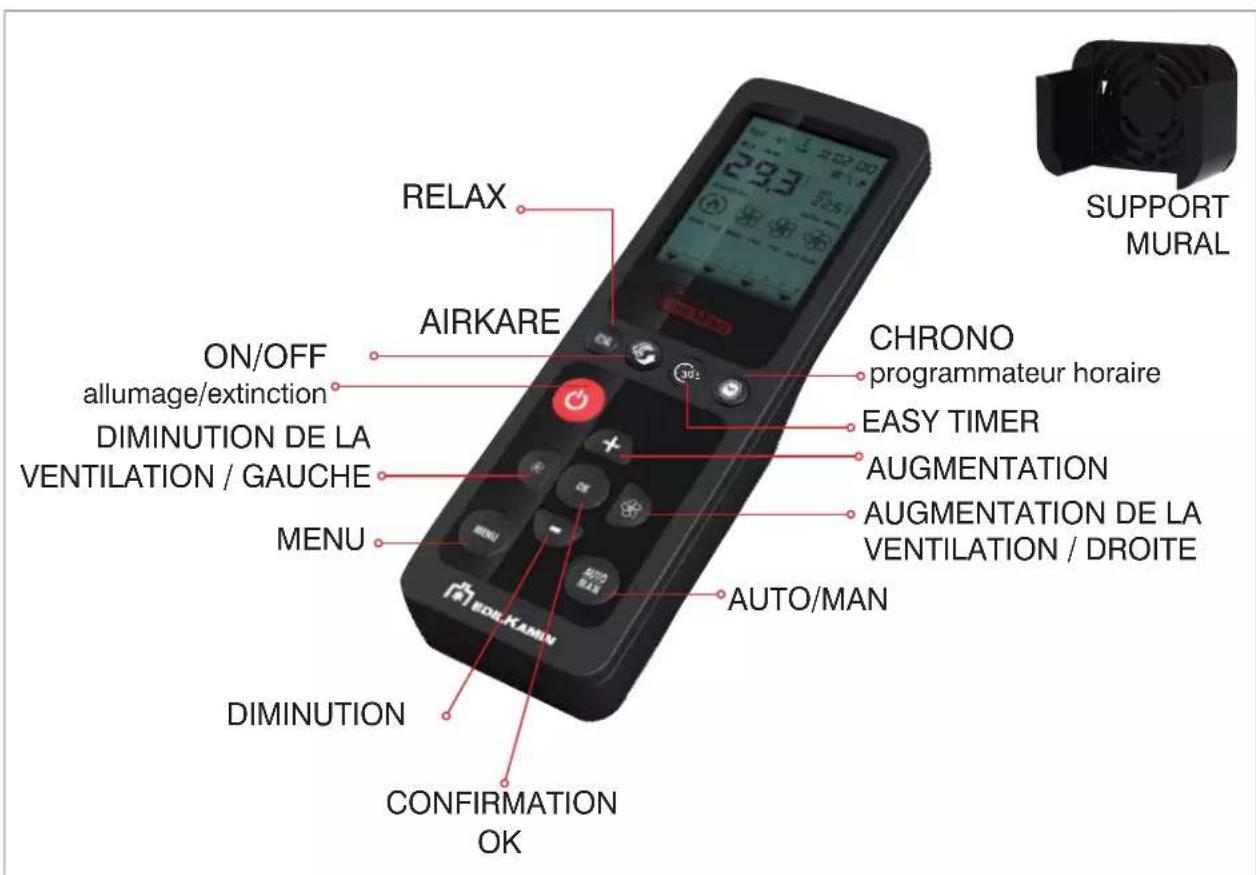

- RADIOCOMMANDE Bluetooth : utile pour toutes les fonctionnalités, à proximité du produit ;
- APP WiFi : utile pour toutes les fonctionnalités, avec connexion directe dans la maison ou bien avec connexion internet et identification en dehors de la maison. En cas de besoin, certaines fonctions peuvent également être gérées via :
- SAVE PANEL : positionné à l’arrière. Avec achat d’option du catalogue Edilkamin :
- MODEM UMTS : utile pour gérer certaines fonctionnalités, même en dehors de la maison, par téléphone portable. Avec achat d’option supplémentaire Edilkamin :
- COMMANDES VOCALES : Alexa ou Google Home. T« M®Ä26 FRANÇAIS
UTILISATEUR AIRKARE RELAX RADIOCOMMANDELa radiocommande est dotée de fonctions prévues pour trois profils différents :• utilisateur du produit (opérations non couvertes par mot de passe) ;• installateur (opérations avec mot de passe dédié, car d’éventuelles erreurs peuvent compromettre le fonctionnement et la SÉCURITÉ du produit) ;• CAT centre d’assistance technique Edilkamin (opérations avec mot de passe dédié, car d’éventuelles erreurs peuvent compromettre le fonctionnement et la SÉCURITÉ du produit).Lors du premier allumage, si la langue n’a pas été définie, la page-écran de configuration de la langue apparaît sur le côté. Choisir la langue à l’aide des touches +/- et confirmer la sélection à l’aide de la touche OK. ÉCONOMIE D’ÉNERGIE DE LA RADIOCOMMANDEAprès 20 s d’inactivité, le rétroéclairage diminue et au bout de 10 s supplémentaires, l’écran s’éteint. À la pression d’une touche quelconque lorsque l’écran allumé, le compteur est réinitialisé. À la pression d’une touche quelconque lorsque l’écran est éteint, l’écran et le rétroéclairage s’allument et le compteur est réinitialisé.Cette indication ne concerne que la radiocommande et non pas la situation du produit.Les piles de la radiocommande durent un an en cas d’utilisation normale. Cette durée est indicative. Ni Edilkamin ni le revendeur ne pourront considérer l’usure de la pile comme un défaut du produit. CHRONO programmateur horaire EASY TIMER MENU CONFIRMATION
VENTILATION / DROITE SUPPORT MURAL Caractéristiques : Module émetteur-récepteur RF fréquence 2,4 GHz - Alimentation recommandée par 3 piles style AA de 1,5 V CC (capacité d’au moins 1 600 mAh). Il existe un risque d’explosion si les piles sont remplacées par un autre type non approprié.27 FRANÇAIS Communication Bluetooth présente entre le poêle et la carte. En l’absence de communication, le sym- bole disparaît. Allumé uniquement si les piles sont déchargées. Le niveau de tension indiqué par les piles est proche de la limite pour l’alimentation de la radiocommande. Symbole de maintenance nécessaire. Apparaît après un certain nombre d’heures de fonctionnement. La fonction correspondante est active (Relax – airKare – EasyTimer – Chrono). Les fonctions Easy Timer et Chrono ne peuvent pas être activées simultanément. °C/F. Indique l’unité de mesure d’affichage de la température : degrés Celsius °C ou Fahrenheit. Voyant de réserve. S’allume si la fonction est activée. Les flèches s’allument séquentiellement pour indiquer qu’il est nécessaire de remplir le réservoir. Présence de flamme et puissance du poêle Température ambiante relevée Température ambiante souhaitée UTILISATEUR
Affichage de l’état du ou des ventilateurs. Si la température des fumées d’activation n’est pas atteinte, aucun symbole n’est affiché. La fonction Veille (si présente et activée) a entraîné l’extinction du produit. N’indique PAS que la fonction est activée. Mode Automatique ou Manuel : la puissance du produit air dépend de la température ambiante ou est configurée par l’utilisateur. Réglage. Indique que la radiocommande est en mode réglage. Dans la barre inférieure figure la valeur à régler. Numéro de réglage. Paramétrage des différents réglages : température, puissance, vitesse du ventilateur. Numéro du paramètre dans la configuration des paramètres. Barre inférieure pour Programmation Horaire Hebdomadaire et Messages. Les jours de la semaine et la barre d’horaire apparaissent seulement si la fonction Chrono est activée. UTILISATEUR VITESSE ÉTEINTE VITESSE 1 VITESSE 2 VITESSE 3 VITESSE 4 VITESSE 5 AUTOMATIQUE29 FRANÇAIS
INSTRUCTIONS D’UTILISATION

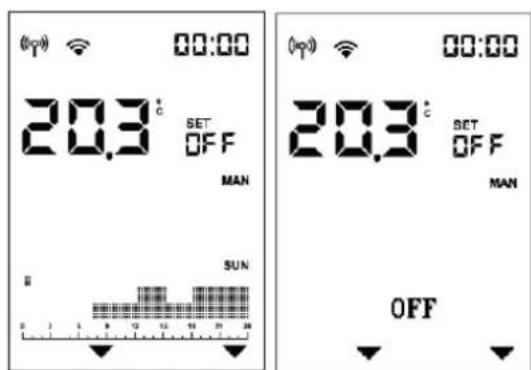

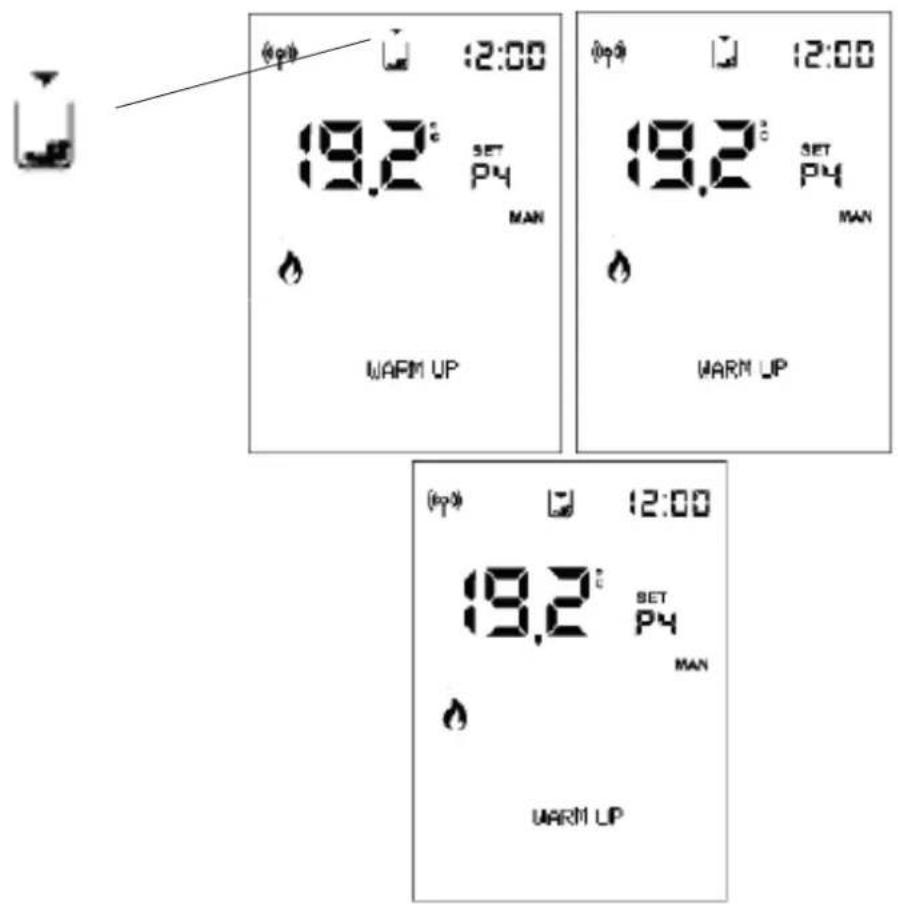

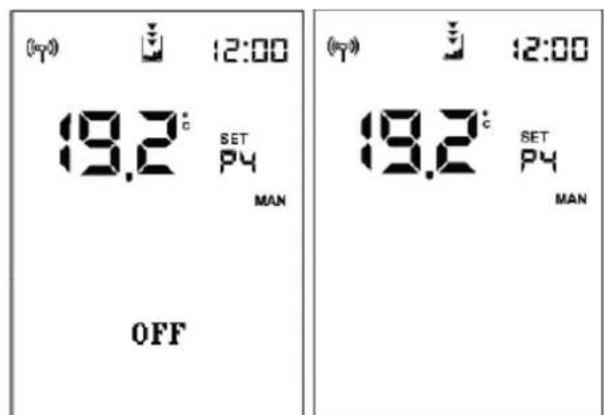

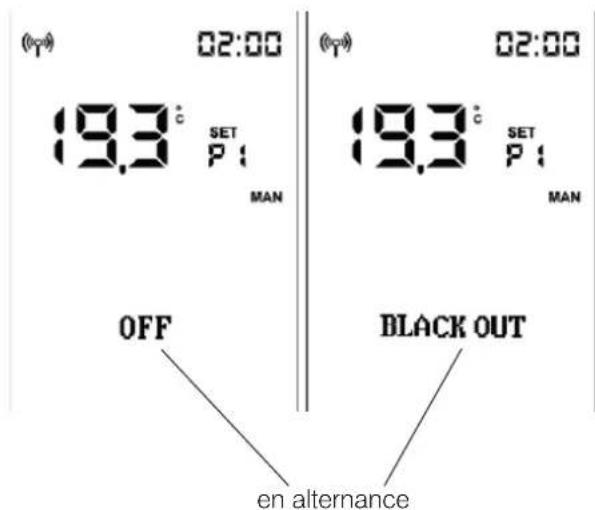

ÉTATS POSSIBLES du produit - ÉTAT OFF Le produit est « désactivé » et ne génère pas de chaleur suite à l’extinction manuelle au moyen de la touche ON/OFF de la radiocommande ou par intervention depuis un contact externe (chrono, combinateur téléphonique). L’enfoncement de la touche ON/OFF pendant 3 secondes permet de passer de la page-écran OFF à la page-écran ON. - ÉTAT ON Le produit est « activé » et peut répondre aux demandes de chaleur. - ÉTAT ALARME En cas de Verrouillage pour Alarme. - ÉTAT ON, Veille activée Le produit est momentanément éteint, car il ne reçoit aucune demande de chaleur. UTILISATEUR30 FRANÇAIS

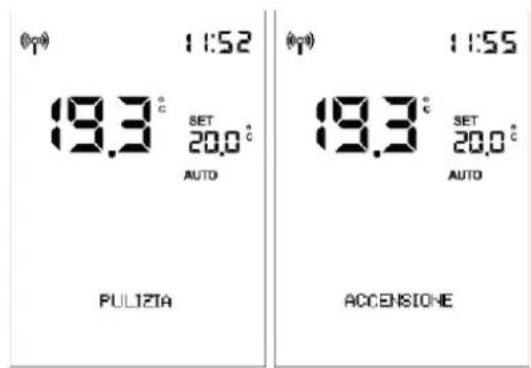

L’allumage et l’extinction demandent quelques minutes, au cours desquelles la flamme doit apparaître ou s’éteindre. Laisser faire sans intervenir. Lors de l’extinction, l’écran affiche la mention « OFF ». Si la programmation horaire est activée, la barre d’état indique alternativement (3 secondes) l’état et la planification : Pendant l’allumage, l’écran affiche l’état (NETTOYAGE, ALLUMAGE, etc.) La touche ON/OFF permet de lancer manuellement la phase d’allumage ou d’extinction. En mode manuel, ne pas appuyer plusieurs fois sur on/off pour ne pas allumer/éteindre par inadvertance.31 FRANÇAIS En AUTOMATIQUE : Paramétrage de la température ambiante (relevée par la radiocommande, qu’il est recommandé de placer dans la pièce où le produit est installé). Modifier la température souhaitée à l’aide des touches « + » et « - ». AUTOMATIQUE MANUEL En MANUEL : Paramétrage de la puissance Modifier le niveau de puissance (indiqué par le symbole de la flamme) à l’aide des touches « + » et « - ». Exemple : on appuie sur une touche et l’écran s’allume, puis on appuie sur la touche Exemple : on appuie sur une touche et l’écran s’allume, puis on appuie sur la touche symbole « flamme »
INSTRUCTIONS D’UTILISATION
UTILISATEUR Confirmer le réglage à l’aide de la touche ou en attendant 5 s sans appuyer sur aucune touche. Après confirmation, la mention SET cesse de clignoter. Configuration AUTOMATIQUE et MANUELLE Appuyer sur la touche AUTO/MAN pour passer du mode manuel au mode automatique ou vice-versa. NOTE Quand le Crono est activé et le produit est en « off » il n’est pas possible de régler la température ni la puissance32 FRANÇAIS Le réglage de la ventilation a lieu séquentiellement pour les différents ventilateurs (si présents). Si le produit n’est pas canalisé, seul un ventilateur est présent (F1).
Le paramétrage est possible avec le poêle à l’état OFF ou ON. Si le rétroéclairage est éteint, appuyer sur n’importe quelle touche pour l’activer. Ensuite, appuyer sur la touche ou . « SET » clignote et, à la place du réglage de la température ambiante apparaît l’indication du nombre de ventilateurs en phase de modification (F1). Simultanément, on augmente ou diminue la vitesse du ventilateur dans cette séquence : AUTO -1 -2 - 3 - 4 - 5 pour le ventilateur avant (1) OFF - AUTO -1 -2 - 3 - 4 - 5 pour les ventilateurs canalisés (2 et 3) avec la touche avec la touche33 FRANÇAIS
INSTRUCTIONS D’UTILISATION
Confirmer le paramétrage à l’aide de la touche pour passer au ventilateur suivant, si présent, ou quitter le paramétrage du ventilateur. La mention SET cesse de clignoter. En alternative, attendre 5 s sans appuyer sur aucune touche pour quitter le paramétrage du ventilateur. La mention SET cesse de clignoter, même si d’autres ventilateurs sont présents. Appuyer sur la touche pour confirmer et passer au ventilateur suivant (Fan 3), si présent. Attendre 5 s sans appuyer sur aucune touche pour revenir à l’écran initial avec le réglage modifié. pour versions PLUS Appuyer sur la touche pour confirmer et passer au ventilateur suivant (Fan 2), si présent. Appuyer sur la touche ou pour modifier la vitesse du ventilateur. UTILISATEUR34 FRANÇAIS
INSTRUCTIONS D’UTILISATION

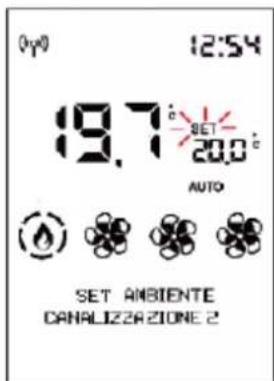

UTILISATEUR pour versions PLUS avec sonde d’ambiance en option RÉGLAGE D’AMBIANCE ZONES 2 ET 3 CANALISÉES Le paramétrage est possible uniquement pour les poêles à air canalisés. Si une ou deux sondes d’ambiance en option ont été raccordées et activées, il est possible de paramétrer le réglage d’ambiance correspondant et visualiser la température ambiante. Après avoir paramétré la température ambiante d’installation (ou avec la puissance ambiante en mode manuel), attendre 5 s sans appuyer sur aucune touche pour quitter le paramétrage. La mention SET cesse de clignoter. Autrement, en confirmant à l’aide de la touche OK, il est possible de paramétrer le réglage d’ambiance de la zone 2 (si une sonde est présente et active) indiqué dans la barre inférieure. Appuyer sur OK pour passer à la zone suivante (zone 3), si présente, ou pour quitter.35 FRANÇAIS
INSTRUCTIONS D’UTILISATION

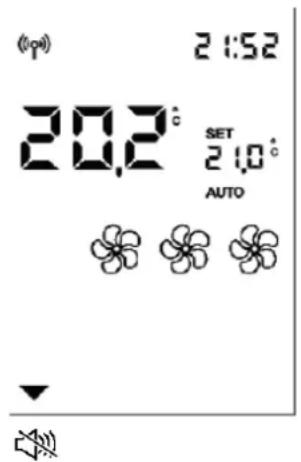

- FONCTION RELAX Fonctionnement par convection naturelle (sans ventilation) avec limitation automatique de la puissance. Fonction activable dans tous les modes : automatique, manuel ou chrono. Appuyer pendant deux secondes sur la touche pour activer la fonction Relax. L’activation à l’écran est indiquée par la flèche correspondant à la touche Relax Pour la désactiver, appuyer encore de façon prolongée sur la touche. Le produit réduit la puissance et éteint la ventilation au bout de quelques minutes. UTILISATEUR q36 FRANÇAIS
INSTRUCTIONS D’UTILISATION

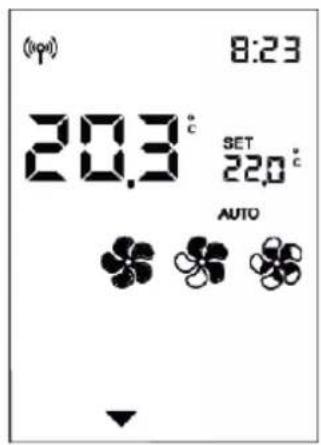

- FONCTION AIRKARE La fonction est prévue de série sur certains modèles et en option sur d’autres, vérifier le modèle en possession. L’activation de la fonction, si disponible, est possible avec le poêle allumé ou éteint, dans tous les modes (sauf en alarme). Pour activer ou désactiver la fonction airKare, appuyer sur la touche dédiée L’activation à l’écran est indiquée par la flèche correspondant à la touche airKare. UTILISATEUR37 FRANÇAIS - EASY TIMER (extinction et allumage retardé) Cette fonction permet l’extinction/allumage du produit au bout d’un certain nombre d’heures programmables à compter de l’activation de la fonction. Cette fonction est utile par exemple pour éteindre/allumer le produit au bout de quelques heures après être parti se coucher (maximum 12 heures plus tard). Pour activer la fonction Easy Timer, appuyer sur la touche dédiée En activant la fonction Easy Timer lorsque le produit est allumé, il est possible de paramétrer l’heure d’extinction par tranches de ½ heure. En activant la fonction Easy Timer lorsque le produit est éteint, l’utilisateur paramètre l’heure d’allumage. Avec la touche OK ou au bout de 5 s sans appuyer sur aucune touche, le compte à rebours démarre par tranches de 5 minutes. Pour désactiver la fonction Easy Timer, appuyer de nouveau sur la touche dédiée. À l’écran, la flèche au-dessus de la touche et le compte à rebours disparaissent. Pour augmenter la minuterie avant l’extinction ou l’allumage, il est nécessaire de désactiver la fonction. On peut lire le countdown, jusqu’à ce que le produit s’éteigne ou s’allume. Par exemple : Extinction paramétrée dans 30 minutes.
INSTRUCTIONS D’UTILISATION
UTILISATEUR Les fonctions Easy Timer et Chrono ne peuvent pas être activées simultanément. 15:01 15h01 15h31 15:01 15:0138 FRANÇAIS CHRONO On ne programme Crono que de MENU Si le produit est en mode automatique, le Chrono travaille avec la température ambiante, dans le cas contraire avec la puissance.
INSTRUCTIONS D’UTILISATION
UTILISATEUR NOTE : On ne programme Crono que de MENU. Le bouton « Crono » ne sert que à activer/desactiver la fonction.39 FRANÇAIS - MENU Appuyer sur la touche pour accéder au menu et visualiser la première rubrique du menu. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche
Les rubriques du menu sont, dans l’ordre : 01 VEILLE
Le numéro du réglage indique le numéro progressif de la rubrique du menu, tandis que la barre d’état affiche en grands caractères la description de la rubrique du menu.
Pour quitter le menu, appuyer sur

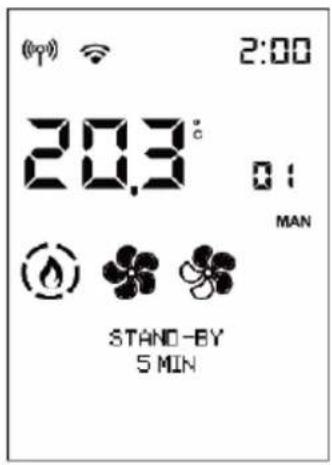

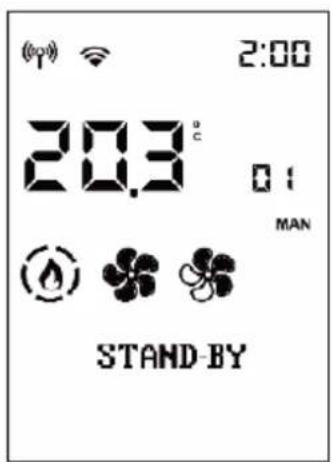

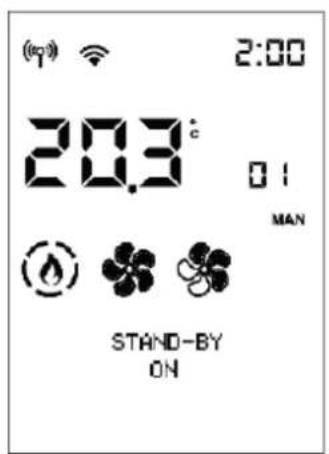

UTILISATEUR - VEILLE (STAND BY) Lorsque la fonction Veille est activée, en mode automatique et chrono, le produit s’éteint une fois que la température souhaitée a été atteinte et se rallume lorsque la température ambiante descend en dessous de celle souhaitée. Lorsque la fonction Veille est désactivée, le produit, après avoir atteint la température souhaitée, module jusqu’à la puissance minimale. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche . Après avoir accédé à la fonction Veille, l’écran affiche sur la première ligne de la barre d’état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle (OFF si désactivée, ON si activée). À l’aide des touches et , il est possible de modifier la valeur de Off (fonction désactivée) à On (activée). Confirmer en appuyant sur la touche
Appuyer sur la touche avec la valeur ON pour activer la fonction. L’écran propose de choisir combien de minutes doivent passer avant la mise en veille. (Es. 5 minutes) À l’aide des touches et , il est possible de modifier le délai. Confirmer en appuyant sur la touche

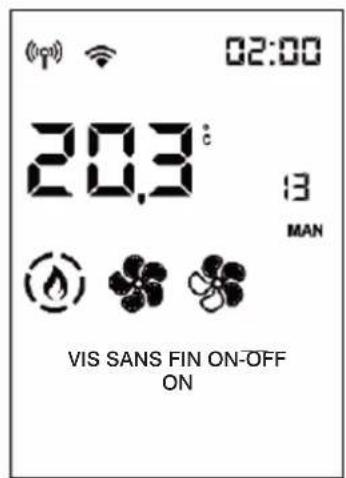

Appuyer sur la touche pour revenir automatiquement au premier niveau.42 FRANÇAIS Après avoir accédé à la fonction Remplissage manuel Vis sans fin, l’écran affiche sur la première ligne de la barre d’état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle (OFF si désactivée, ON si activée). À l’aide des touches et , il est possible de modifier la valeur de Off (désactivée) à On (activée) et vice-versa, et les touches + et - permettent le réglage. Appuyer sur la touche pour revenir automatiquement au premier niveau.
Cette fonction permet de charger les granulés après le vidage de la vis sans fin suite à une alarme de fin de granulés. Fonction utile pour le technicien lors du premier allumage. Disponible uniquement dans l’état OFF. En cas de tentative d’activation dans des états autres, l’accès à la fonction est impossible. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche M. Faire défiler ensuite avec +/- et sélectionner la fonction avec OK. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche .
Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche .44 FRANÇAIS
INSTRUCTIONS D’UTILISATION
UTILISATEUR Sélectionner le jour de la semaine en les faisant défiler à l’aide des touches et (la programmation du jour en question est affichée) et confirmer avec la touche
Le curseur (rectangulaire, d’une largeur de 2 pixels) se place sur 00:00. L’heure en haut à droite indique le début de la plage horaire. Avec les touches et , faire défiler l’horaire par tranches de demi-heure, en déplaçant le curseur et en visualisant le niveau prédéfini.
Avec les touches et , il est possible de modifier les niveaux de température (OFF – T1 et T2) ou de puissance (OFF – P1 et P5). Une fois arrivé à 23:30, il faut revenir en arrière. Si le déplacement a lieu en appuyant sur les touches et pendant plus de 2 s, copier le niveau précédent sur le suivant à la fréquence de 1/2 h par seconde. La copie du niveau fonctionne également avec des déplacements vers l’arrière. Après avoir paramétré la journée entière, confirmer avec la touche
En appuyant sur la touche CRONO on peut copier la programmation du jour et la coller sur un autre jour. Le jour de la semaine clignote et il est possible de passer au jour suivant avec et Appuyer brièvement sur la touche pour quitter la programmation. Cette action n’active pas le programme. Pour l’activer, appuyer de nouveau brièvement sur la touche . Le produit ne s’arrete que si stand by est activé. NOTE Confirmer avec la touche47 FRANÇAIS
INSTRUCTIONS D’UTILISATION
UTILISATEUR - PARAMÉTRAGE TEMPÉRATURE POUR LE CHRONO T1 – T2 Après avoir accédé à la fonction T1-T2, l’écran affiche sur la première ligne de la barre d’état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle de T1. T1 est la température la plus basse, T2 la plus élevée. Passer au paramétrage du réglage T2 à l’aide des touches et . À l’aide des touches et , il est possible de modifier les valeurs et la touche permet de confirmer. Appuyer sur la touche pour revenir automatiquement au premier niveau. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche .48 FRANÇAIS

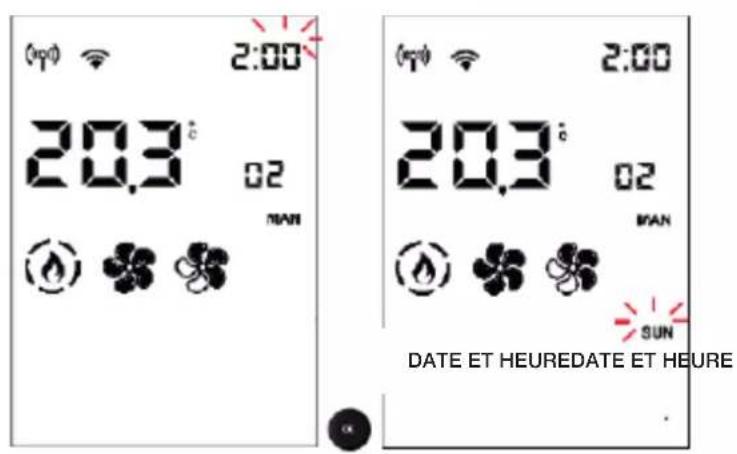

Permet de régler la date et l’heure. Les heures en cours de modification à l’aide des touches et clignotent. Confirmer en appuyant sur la touche
Ensuite, les minutes clignotent. Si le produit est connecté au cloud, la date et l’heure peuvent être paramétrées depuis le Web et dans le menu de la fonction apparaît un message du type « Date – Heure depuis le Web ». Si le produit est connecté avec un smartphone, il est possible de paramétrer la Date et l’heure avec l’application. UTILISATEUR
INSTRUCTIONS D’UTILISATION
Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche . Après avoir accédé à la fonction Date-Heure, l’écran affiche sur la première ligne de la barre d’état le nom de la fonction et, sur la deuxième ligne, la valeur actuelle du premier paramétrage (12/24 heures). Les touches et permettent de passer de 12 à 24 heures et la touche sert à confirmer.
de l’échelle de température (degrés Celsius ou Fahrenheit) Après avoir accédé à la fonction °C/°F, la barre d’état indique sur la première ligne le nom de la fonction et, sur la deuxième, la valeur actuelle. Il est possible de passer de °C à °F à l’aide des touches et , tandis que la touche permet de confirmer et quitter. Appuyer sur la touche OK pour revenir automatiquement au premier niveau. UTILISATEUR
INSTRUCTIONS D’UTILISATION
Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche50 FRANÇAIS

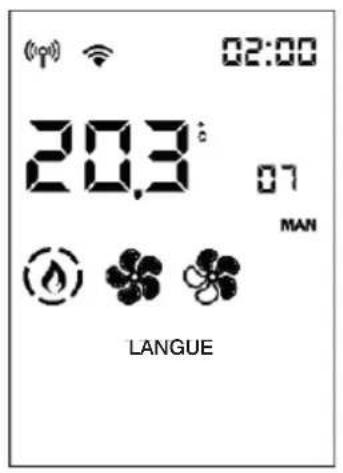

- PARAMÉTRAGE LANGUE
Permet de choisir la langue de communication. Après avoir accédé à la rubrique du menu Langue, la barre d’état indique sur la première ligne le nom de la fonction et, sur la deuxième, la valeur actuelle (FRANÇAIS). UTILISATEUR
INSTRUCTIONS D’UTILISATION
Il est possible de modifier la langue à l’aide des touches et . Pour confirmer et quitter, appuyer sur la touche Appuyer sur la touche OK pour revenir automatiquement au premier niveau. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche LANGUE - ÉCRAN Permet de choisir le luminosité de le fond d’écran.51 FRANÇAIS
INSTRUCTIONS D’UTILISATION

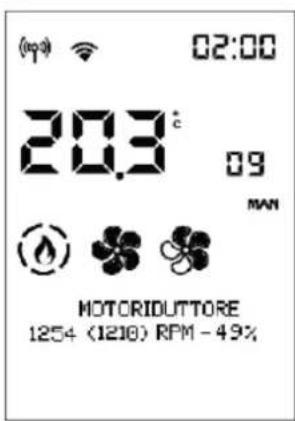

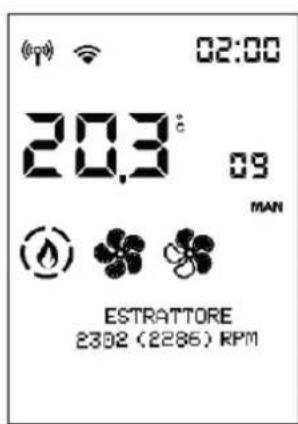

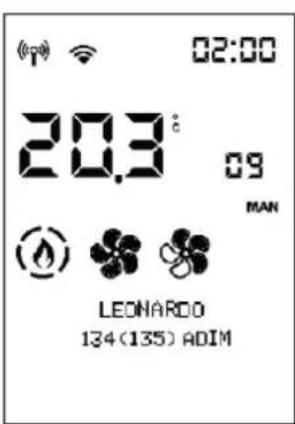

UTILISATEUR - INFO Lectures à effectuer uniquement à l’aide d’un technicien. Le technicien, qui connaît la signification diagnostique des messages et des valeurs, pourrait vous demander de les lui lire en cas de problèmes. Pour quitter, appuyer sur la touche automatiquement vous revenez au premier niveau. - SOFTWARE Lecture uniquement sous la direction d’un technicien. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Pour faire défiler les rubriques du menu, utiliser les touches et52 FRANÇAIS UTILISATEUR
INSTRUCTIONS D’UTILISATION

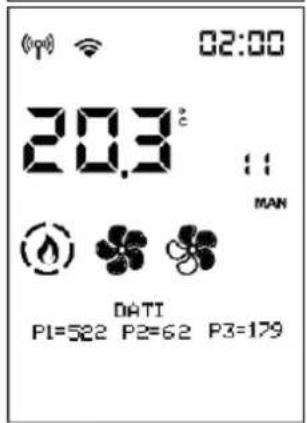

- DONNÉES À l’aide des touches et , faire défiler les informations sur l’historique de fonctionnement du produit. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Faire défiler les rubriques du menu à l’aide des touches et , puis accéder à la rubrique avec la touche . Pour quitter, appuyer sur la touche automatiquement vous revenez au premier niveau. DONNÉES PUISSAGE 1228 H53 FRANÇAIS

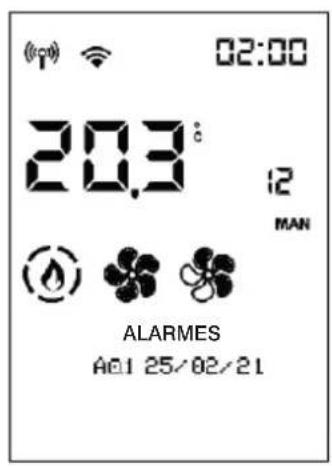

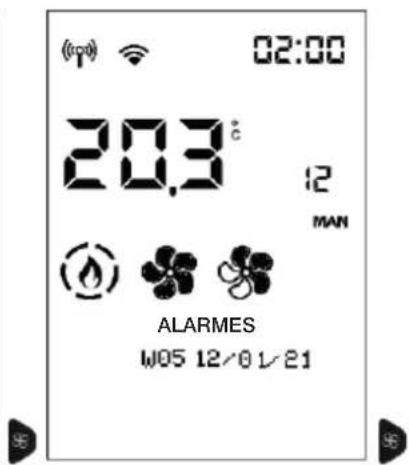

À l’aide des touches et , faire défiler les informations sur l’historique de fonctionnement du produit. Les alarmes sont classées de la plus récente à la plus ancienne. - VIS SANS FIN ON-OFF UNIQUEMENT POUR LE TECHNICIEN (SUR INDICATION APRÈS-VENTE) - CAPTEUR DE NIVEAU DE GRANULÉS POUR LE TECHNICIEN (ACTIVATION) Pour quitter, appuyer sur la touche ALARMES ALARMES ALARMES

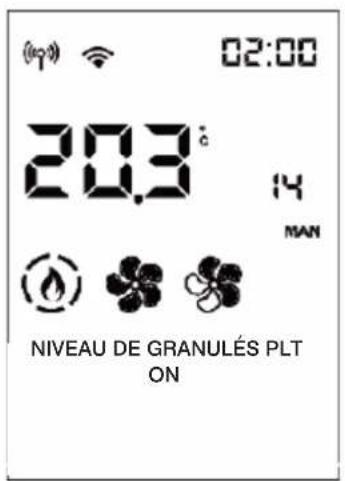

- MENU TECHNICIEN (uniquement pour les TECHNICIENS) Seul un technicien autorisé peut y accéder par mot de passe.

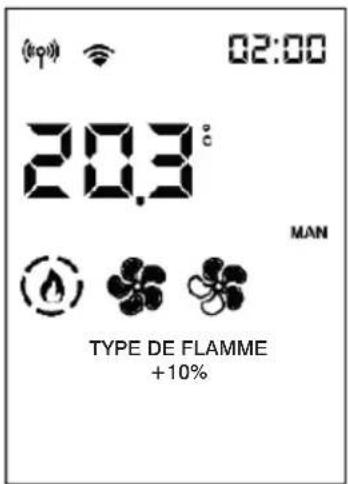

- TYPE DE FLAMME POUR LE TECHNICIEN

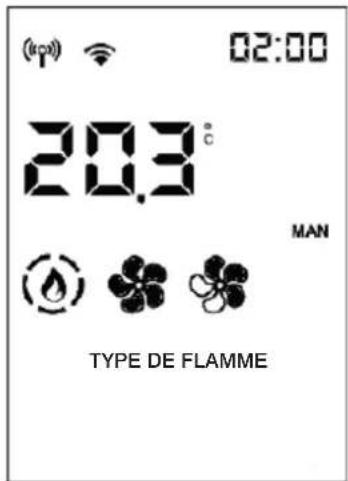

Après avoir accédé au Menu Technicien, la première rubrique « TYPE DE FLAMME » apparaît Accéder au paramétrage Type de flamme à l’aide de la touche En accédant avec le mot de passe installateur (1111), l’on accède uniquement aux paramètres/réglages installateur - Type de flamme installateur - T ype de granulés installateur - Fonction ramoneur installateur - Test à froid - Paramètres installateur - Réinitialisation des heures - Correction de la sonde de fumées ( REMARQUES des variations intempestives peuvent provoquer des blocages du produit et les touches et permettent de modifier la valeur de la correction. Appuyer sur la touche pour quitter et revenir au Menu Technicien.
Faire défiler les rubriques du Menu Technicien à l’aide des touches et jusqu’à la rubrique « TYPE DE GRANULÉS » Accéder au paramétrage Type de granulés à l’aide de la touche et modifier la valeur en utilisant les touches
Appuyer sur la touche pour quitter et revenir au Menu Technicien Pour quitter, appuyer sur la touche automatiquement vous revenez au premier niveau.

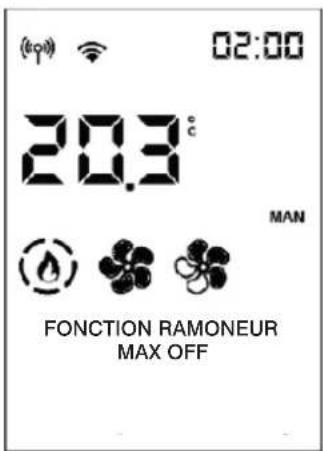

Appuyer sur la touche pour quitter la modification des paramètres et revenir au Menu Technicien. - FONCTION RAMONEUR Cette fonction est utile en cas de vérifications requises en accord avec le technicien Sélectionner la fonction à la Nominale (Max) ou à la Minimale (Min) à l’aide des touches et et modifier la valeur de OFF à ON avec les touches et . Appuyer sur la touche pour confirmer la valeur, quitter et revenir au Menu Technicien. Pour quitter, appuyer sur la touche automatiquement vous revenez au premier niveau. FONCTION RAMONEUR MAX OFF FONCTION RAMONEUR MAX OFF FONCTION RAMONEUR MIN OFF FONCTION RAMONEUR MIN ON57 FRANÇAIS
INSTRUCTIONS D’UTILISATION
INSTALLATEUR - PARAMÈTRES FAIR REFERENCE AUX INDICATIONS DU SERVICE TECHNIQUE. Faire défiler les rubriques du Menu Technicien à l’aide des touches et jusqu’à la rubrique « PARAMÈTRES » Faire défiler les paramètres à l’aide des touches et , puis modifier la valeur en utilisant les touches et Si l’accès au Menu Technicien a été effectué avec le mot de passe Installateur, seuls les paramètres Installateur apparaissent. Autrement, tous les paramètres sont affichés. Accéder aux Paramètres à l’aide de la touche , le premier paramètre apparaît alors. Appuyer sur la touche pour quitter la modification des paramètres et revenir au Menu Technicien. PARAMÈTRES

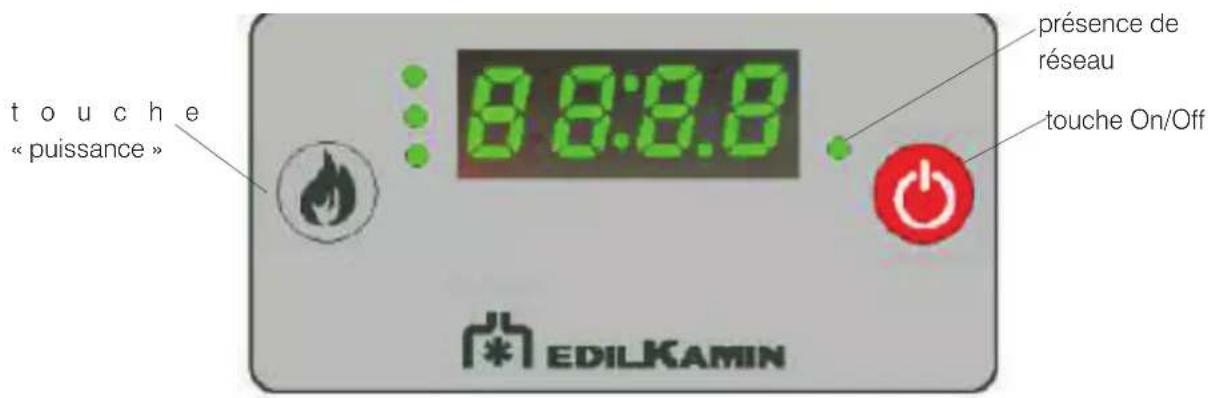

SAVE PANEL (PANNEAU) SAVE PANEL peut remédier à l’absence temporaire de radiocommande ou de smartphone, ou autre gestion du produit. Il permet de commander le produit en agissant sur les touches. Lorsque la radiocommande ou le smartphone rétablit la connexion et envoie une commande au produit, le contrôle du produit revient à la radiocommande ou au smartphone. L’affichage de l’écran est présent UNIQUEMENT si le contrôle du produit est effectué depuis SAVE PANEL. FONCTIONS Pour allumer lorsque le produit est éteint : appuyer quelques secondes sur la touche On/Off Pour paramétrer la puissance lorsque le produit est allumé : appuyer une fois sur la touche « puissance ». Appuyer plusieurs fois pour augmenter la puissance, en visualisant à l’écran le paramétrage : « P1 » – « P2 » – « P3 » – « P4 » – « P5 » – « P1 » – « P2 » – … La ventilation de tous les ventilateurs d’ambiance suit automatiquement la puissance du produit sans possibilité de réglage. Pour éteindre lorsque le produit est allumé : appuyer quelques secondes sur la touche On/Off Pour déverrouiller le produit en cas de verrouillage pour alarme : appuyer quelques secondes sur la touche On-Off touche On/Off touche « puissance » présence de réseau UTILISATEUR59 FRANÇAIS
INSTRUCTIONS D’UTILISATION : SAVE PANEL

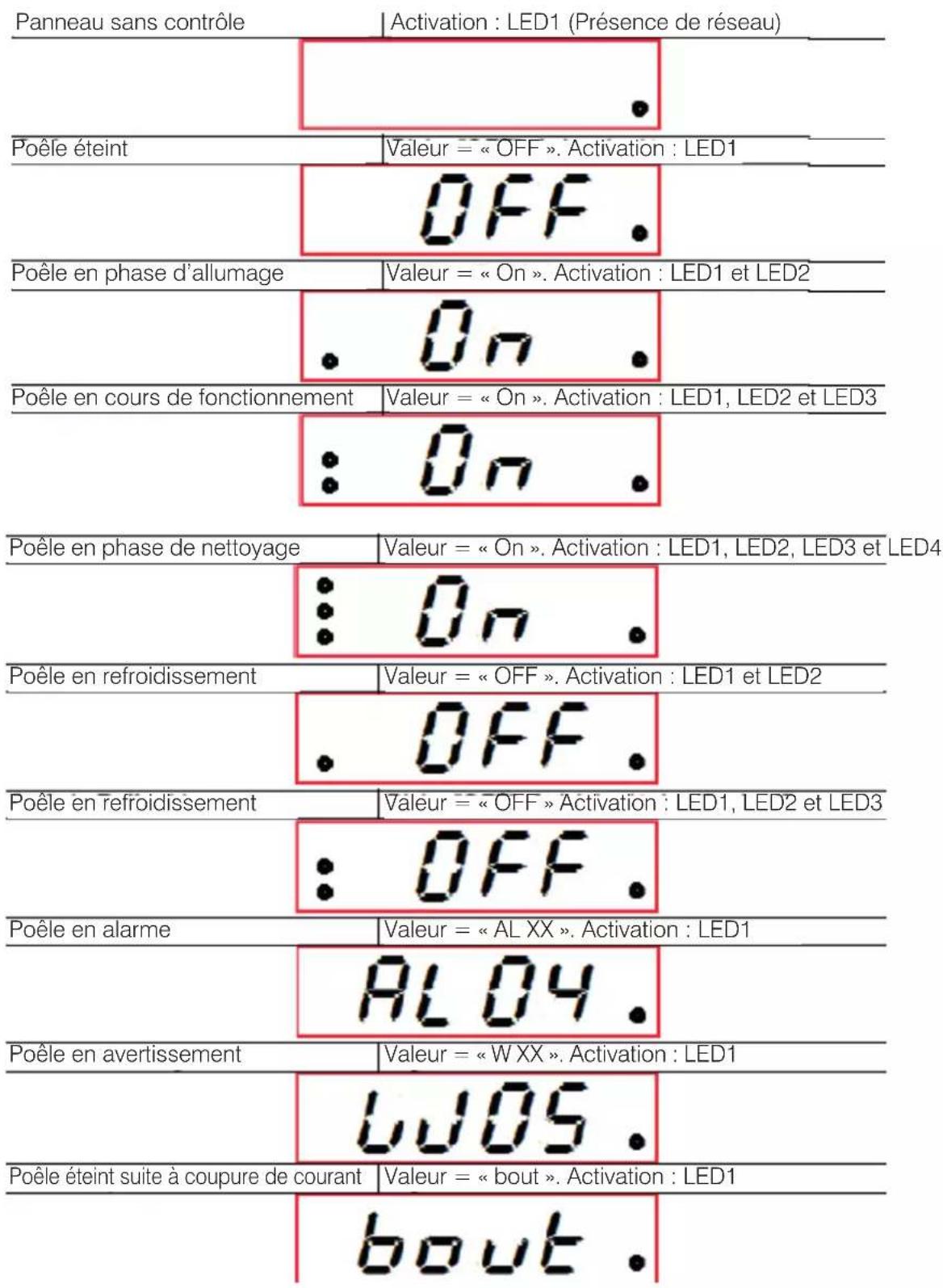

UTILISATEUR Les trois voyants LED situées à gauche indiquent l’état du produit associé à l’écran Panneau sans contrôle Poêle éteint Poêle en phase d’allumage Poêle en cours de fonctionnement Poêle en phase de nettoyage Poêle en refroidissement Poêle en alarme Poêle en refroidissement Poêle éteint suite à coupure de courant Poêle en avertissement Valeur = « On ». Activation : LED1, LED2, LED3 et LED4 Valeur = « OFF ». Activation : LED1 et LED2 Valeur = « AL XX ». Activation : LED1 Valeur = « OFF » Activation : LED1, LED2 et LED3 Valeur = « bout ». Activation : LED1 Valeur = « W XX ». Activation : LED1 Activation : LED1 (Présence de réseau) Valeur = « OFF ». Activation : LED1 Valeur = « On ». Activation : LED1 et LED2 Valeur = « On ». Activation : LED1, LED2 et LED360 FRANÇAIS UTILISATEUR ENTRETIEN Avant d’effectuer toute opération d’entretien, débrancher l’appareil du réseau électrique. Un entretien régulier est à la base du bon fonctionnement du poêle. L’ABSENCE D’ENTRETIEN NE permet PAS au poêle de fonctionner correctement. Tous les problèmes dus au manque d’entretien annulent la garantie. - Toute modification non autorisée est interdite. Utiliser le poêle sans avoir nettoyé le creuset pourrait entraîner un déclenchement inopiné de la combustion des gaz à l’intérieur de la chambre de combustion, avec pour conséquence une explosion / rupture de la vitre.61 FRANÇAIS UTILISATEUR ENTRETIEN ENTRETIEN QUOTIDIEN Opérations à effectuer lorsque le poêle est éteint, froid et débranché du réseau électrique.
- Il doit être effectué à l’aide d’un aspirateur.
- L’ensemble de la procédure ne prend que quelques minutes. S’assurer que le bac à cendres est correctement installé dans son logement Puis, avant l’allumage du poêle, s’assurer que le creuset est correctement assemblé, sans la présence de cendres ou de granulés non brûlés sur le périmètre d’appui. Nous vous rappelons que le fait d’utiliser le poêle sans avoir nettoyé le creuset pourrait entraîner un déclenchement inopiné de la combustion des gaz à l’intérieur de la chambre de combustion, avec pour conséquence une légère détonation à l’allumage.

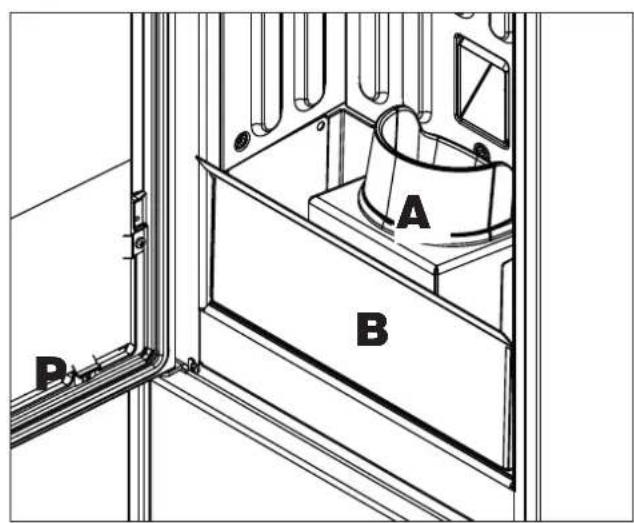

1. Ouvrir la porte du foyer (P). avec poignée amovible (main froide) fournie.

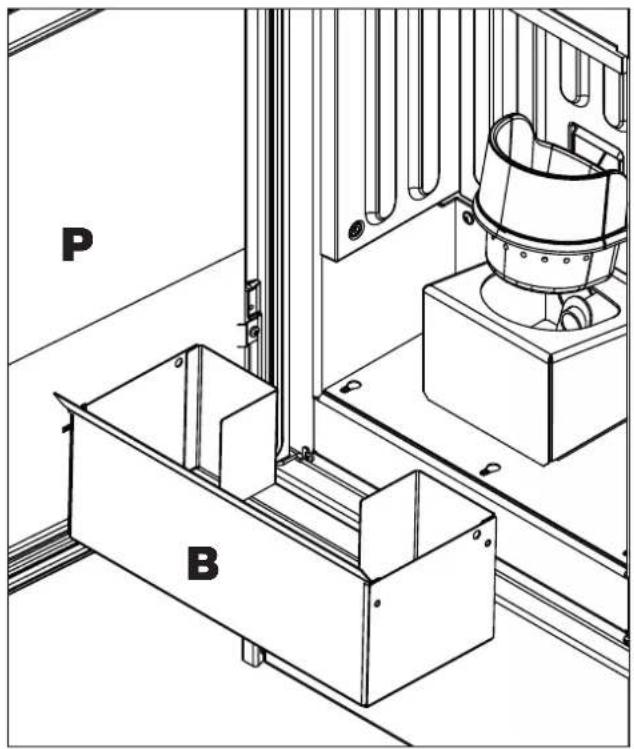

2. Le creuset (A) est encastré dans son logement. Vider le contenu du tiroir à cendres (B) du creuset dans un conteneur
non inflammable (les cendres pourraient être encore chaudes ou contenir des braises), ou l’aspirer s’il est froid. Aspirer l’intérieur du foyer, la sole foyère, le compartiment autour du creuset là où tombe la cendre.
3. Nettoyer le creuset en le grattant à l’aide et déboucher éventuellement les orifices.
4. Si nécessaire, nettoyer la vitre (froide) avec un produit spécial (par exemple Glasskamin) qui peut se trouver chez le revendeur. Ne jamais aspirer de cendres chaudes, cela peut endommager l’aspirateur utilisé et entraîner un risque d’incendie pour les habitations. NE PAS VERSER LES RÉSIDUS DE NETTOYAGE DANS LE RÉSERVOIR DES GRANULÉS.62 FRANÇAIS UTILISATEUR ENTRETIEN HEBDOMADAIRE

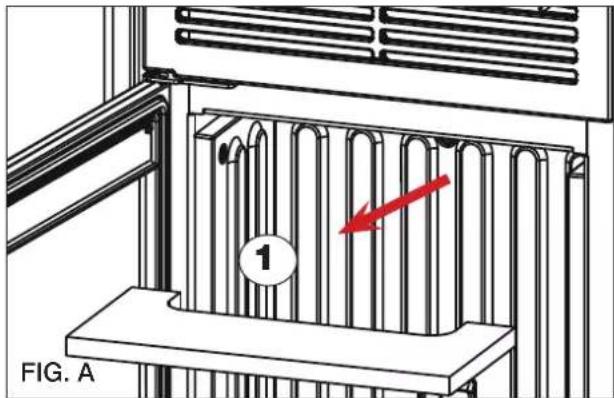

- Retirer le plafond (1 - fig. A1C) et renverser les résidus dans le tiroir à cendres. Le plafond est une pièce sujette à l’usure. Le fabricant ne saurait être responsable de la rupture de cette dernière, surtout si elle est due à l’extraction ou au repositionnement de cette pièce dans son logement.

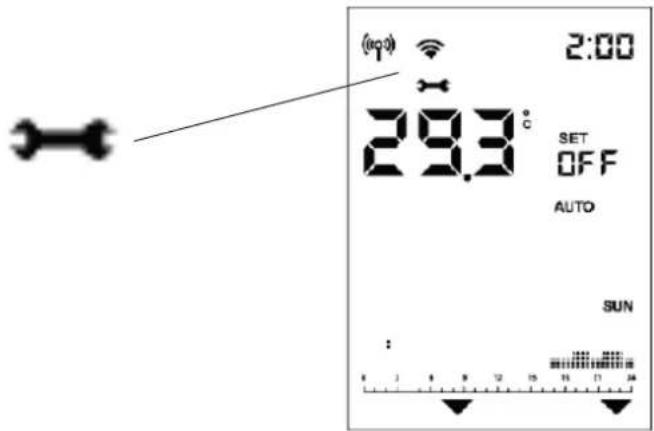

FIG. A ENTRETIEN63 FRANÇAIS UTILISATEUR ENTRETIEN ENTRETIEN SAISONNIER (à la charge du centre d’assistance technique) Il s’agit du nettoyage général intérieur et extérieur. Nous rappelons qu’il faut faire appel à un technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales. En cas d’usage très fréquent du produit, il est conseillé de nettoyer le conduit de cheminée et le conduit de fumée tous les trois mois. Nettoyer dans tous les cas le système de cheminée au moins une fois par an (contrôler l’éventuelle existence d’une norme spécifique dans le pays où l’appareil est installé). Le risque d’incendie augmente si les opérations régulières de contrôle et de nettoyage ne sont pas effectuées. Nous recommandons de NE PAS utiliser d’air comprimé pour nettoyer le tuyau de l’entrée d’air comburant. RÉPARATIONS Les réparations doivent être effectuées par les centres d’assistance technique/revendeurs Edilkamin agréés. Les noms des centres d’assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com.
PÉRIODE D’INACTIVITÉ EN ÉTÉ
Durant la période d’inutilisation du poêle, laisser toutes ses portes, ses trappes et ses couvercles fermés. Il est conseillé de retirer les granulés présents dans le réservoir. Placer des sels dessiccateurs dans le foyer. Dans les lieux particulièrement humides, envisager de détacher la prise d’air et le raccordement des fumées, et insérer dans la chambre de combustion un produit approprié pour absorber l’humidité (p. ex. des sachets de sels déshydratants, des pastilles antioxydantes).
- En cas de besoin de pièces détachées, contacter le revendeur ou le technicien. - Les réparations doivent être effectuées par les centres d’assistance technique/revendeurs Edilkamin agréés. - Les noms des centres d’assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com. - L’utilisation de composants non d’origine expose le produit à des risques et décharge Edilkamin de toute responsabilité en cas d’éventuels dommages. Elle entraîne également l’annulation de la garantie pour modification non autorisée. - Toute modification non autorisée est interdite.
À la fin de sa vie utile, mettre le produit au rebut conformément à la législation en vigueur. Selon l’art. 26 du décret législatif italien du 14 mars 2014, n° 49, « Mise en œuvre de la directive 2012/19/UE sur les déchets d’équipements électriques et électroniques (DEEE) », le symbole de la poubelle barrée présent sur l’équipement ou sur son emballage indique que le produit à la fin de sa vie utile doit être collecté séparément des autres déchets. L’utilisateur devra donc remettre l’appareil arrivé en fin de vie aux centres communaux chargés du tri sélectif des déchets électroniques et électrotechniques. Le tri sélectif pour l’envoi de l’appareil au recyclage, au traitement, puis à l’élimination compatible d’un point de vue environnemental, contribue à éviter de possibles effets négatifs sur l’environnement et sur la santé, et favorise la réutilisation et/ou le recyclage des matériaux dont l’appareil est composé. Nous rappelons qu’il faut faire appel à un technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales.64 FRANÇAIS UTILISATEUR/INSTALLATEUR CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS En cas d’alarme, le code d’alarme est affiché à la place de la température ambiante. Tandis que le produit procède à l’extinction dans la barre d’état, la mention OFF en grands caractères est affichée en alternance avec la description de l’alarme en petits caractères. Si l’alarme est apparue avec la fonction chrono activée, seule la flèche d’activation du Chrono reste affichée, tandis que la programmation horaire de la journée disparaît. À la fin de l’extinction, seule la description de l’alarme reste affichée. En cas de problèmes, le produit effectue en automatique l’opération d’extinction. L’écran affiche la raison (voir ci-dessous). Ne pas mettre hors tension. Pour la remise en marche du produit, attendre la fin de la procédure d’extinction puis appuyer sur la touche ON/OFF de la radiocommande ou la touche d’allumage simplifié. Avant de rallumer le produit, vérifier la cause du blocage et NETTOYER le creuset. Même si le produit est doté de tous les dispositifs de sécurité, un creuset mal nettoyé, comme illustré précédemment, peut provoquer une légère détonation à l’allumage. En cas de formation d’une fumée blanche dense et prolongée dans le foyer, mettre le produit hors tension et attendre 30 minutes avant d’ouvrir la porte et de vider le creuset. en alternance SIGNALEMENT D’ÉVENTUELLES CAUSES DE BLOCAGE, INDICATIONS ET RÉSOLUTIONS :65 FRANÇAIS UTILISATEUR/INSTALLATEUR CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS
SIGNALEMENT PROBLÈME ACTIONS

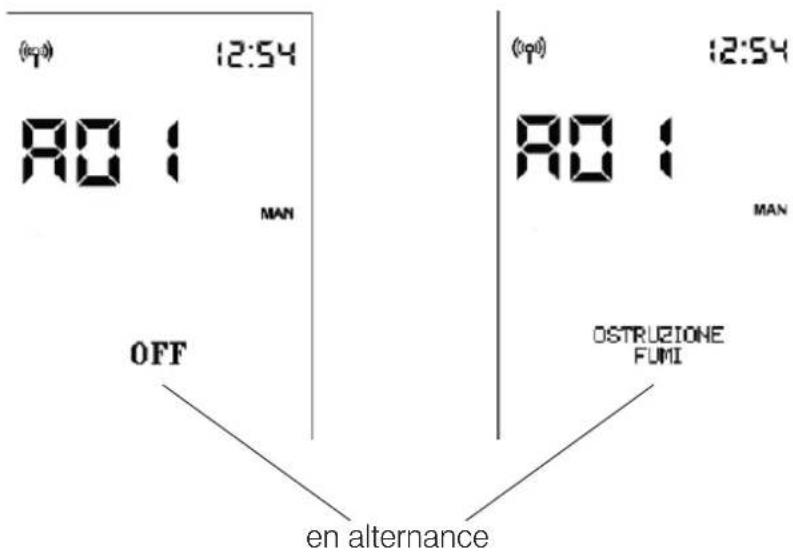

A01 intervient lorsque le débit d’air de combustion en entrée est inférieur à un niveau préconfiguré
- S’assurer que la porte du foyer est bien fermée
- Vérifier l’entretien régulier du produit
- Vérifier le nettoyage de l’évacuation des fumées et le conduit d’aspiration de l’air de combustion. A02 intervient lorsque la carte ne détecte pas la vitesse de rotation correcte du ventilateur de fumée
- Contacter le technicien A03 intervient si le thermocouple détecte une température des fumées inférieure à une valeur définie, l’interprétant comme une absence de flamme
- Vérifier la présence de granulés dans le réservoir
- Contacter le technicien A04 intervient si la phase d’allu- mage ne donne aucun résultat positif dans le délai prévu Distinguer les deux cas suivants : La flamme n’est PAS apparue :
- Contrôler le positionnement et le nettoyage du creuset
- Contrôler la présence de granulés dans le réservoir et le creuset
- Tenter d’allumer avec un peu d’allumage écologique solide (contacter le technicien au préalable et suivre at- tentivement les instructions du fournisseur de l’allumage). L’opération doit être considérée comme un essai sous les directives du technicien. A05 Extinction suite à la rupture du capteur de lecture du débit d’air
- Contacter le technicien A06 intervient si la carte électronique détecte la rupture ou la déconnexion du thermocouple de lecture de la température des fumées
- Contacter le technicien A07 Extinction pour dépassement de la température maximale des fumées
- Contrôler le type de granulés (appeler le technicien en cas de doutes)
- Contacter le technicien A08 Extinction due à une tempéra- ture excessive dans le produit
- voir A07 A09 Extinction suite à la rupture du motoréducteur.
- Contacter le technicien A10 Extinction pour surchauffe de la carte électronique.
- Contacter le technicien A11 Extinction suite à l’intervention du pressostat de sécurité.
- Vérifier la propreté du produit, de l’évacuation
A12 Panne de la sonde de température ambiante. Le produit fonctionne en manuel.
- Contacter le technicien A14 Panne de la sonde de température ambiante de canalisation (si présente). Le produit fonctionne en manuel.
- Contacter le technicien A20 Extinction panne motoréducteur • Contacter le technicien67 FRANÇAIS UTILISATEUR/INSTALLATEUR CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS SIGNALEMENTS NE PROVOQUANT AUCUNE EXTINCTION MAIS UNIQUEMENT DES ALERTES NIVEAU FAIBLE DE LA PILE DE LA RADIOCOMMANDE : En cas de faible niveau de la pile, l’écran de la radiocommande affiche le symbole de la pile. ENTRETIEN : Au bout de 2 000 heures de fonctionnement, l’écran affiche le symbole de la « clé anglaise ». Le produit fonctionne, mais il faut confier l’entretien à un technicien agréé Edilkamin. ABSENCE DE COMMUNICATION : En cas d’absence prolongée de communication entre le poêle et la radiocommande, l’icône de transmission Bluetooth et les icônes transmises par la carte à la radiocommande disparaissent. Seules la température ambiante et l’heure restent affichées. L’icône de transmission Wifi est présente uniquement en cas de connexion entre la carte et le routeur Wifi.68 FRANÇAIS UTILISATEUR/INSTALLATEUR CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS VOYANT DE RÉSERVE DE GRANULÉS : La fonction est disponible uniquement si le capteur de niveau des granulés est installé et activé. Lorsque le capteur de niveau intervient, la carte émet un « bip » (quel que soit l’état d’allumage ou de fonctionnement) et l’écran affiche le symbole de réserve en mouvement. Les flèches s’allument séquentiellement, indiquant la nécessité de remplissage. La fréquence d’allumage est d’environ 0,5 s.69 FRANÇAIS UTILISATEUR/INSTALLATEUR CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS Après environ 20/30 min, selon le modèle, le poêle s’éteint pour épuisement des granulés. Si l’utilisateur remplit le poêle avant le début de la procédure d’extinction, le symbole disparaît et le poêle reprend son fonctionnement normal. Si l’utilisateur ne remplit pas le poêle avant le début de la procédure d’extinction, le poêle s’éteint et le symbole du réservoir reste fixe avec les 3 flèches allumées, jusqu’au remplissage suivant. Lorsque le symbole de réserve est présent, il n’est pas possible de rallumer le poêle. Après avoir procédé au remplissage de granulés, un allumage normal est requis. En cas de remplissage de granulés et de présence d’une demande d’allumage par Chrono, le poêle repart. Si l’intervention du capteur a lieu : - avec le poêle à l’état OFF ou Nettoyage initial (pour vidage manuel du réservoir), le symbole final apparaît immédiatement et l’allumage est interdit - pendant l’allumage, l’allumage est effectué même s’il dure plus de temps que les 20/30 minutes d’autonomie restante. Ensuite, en l’absence de remplissage de granulés, le poêle s’éteint. Pendant l’extinction pour COUPURE DE COURANT, l’écran affiche, de manière alternée, les mentions « Black- Out » et « OFF ». Après l’extinction, le produit reste éteint avec l’affichage « Black Out ». en alternancecode 942150-FR 11.23/H www.edilkamin.com *942150-FR* Les noms des centres d’assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com
