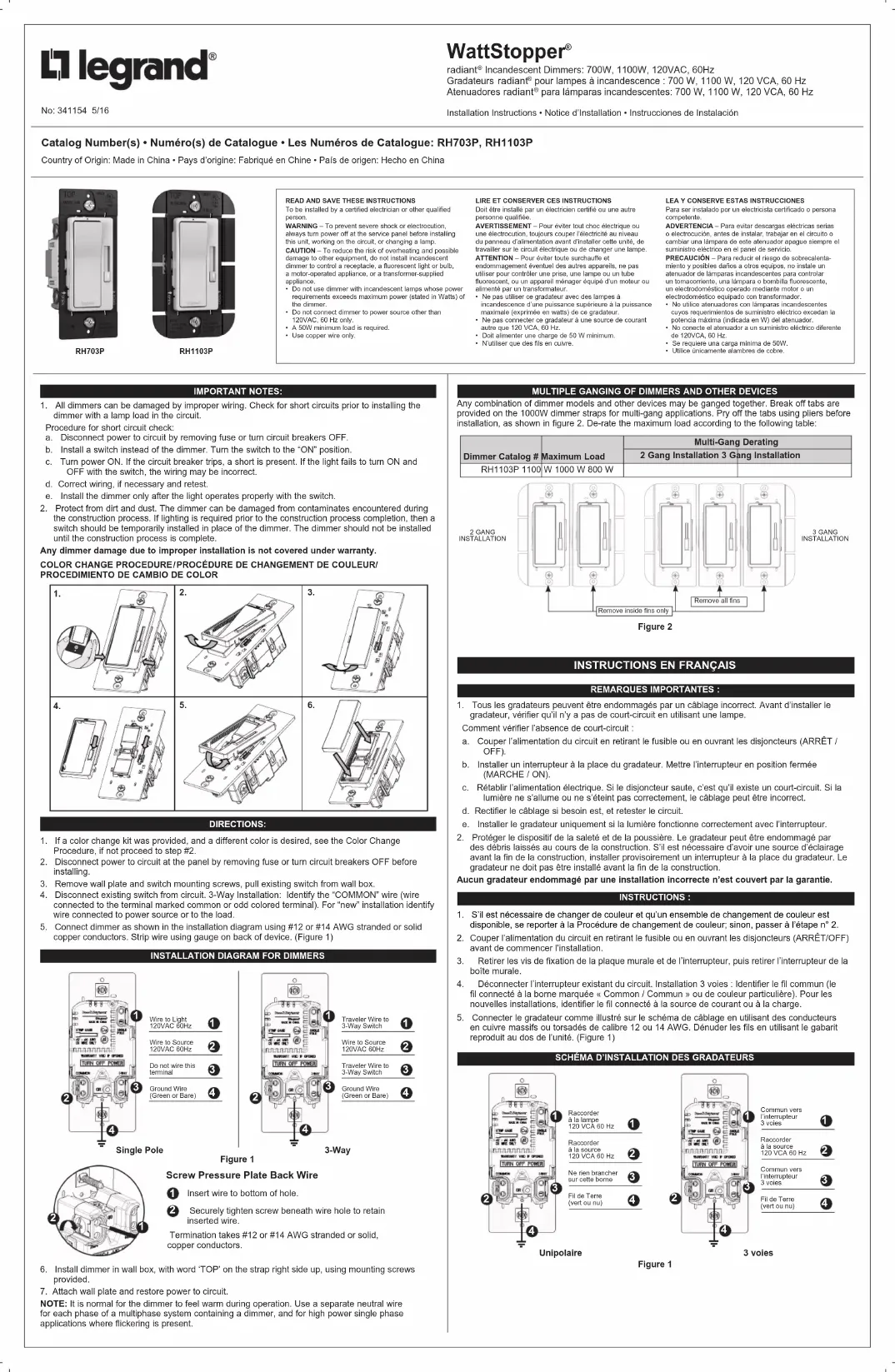

MODE D'EMPLOI RH703PTUTC LEGRAND
pour lampes à incandescence : 700 W, 1100 W, 120 VCA, 60 Hz Atenuadores radiant
1. Tous les gradateurs peuvent être endommagés par un câblage incorrect. Avant d’installer le
gradateur, vérifier qu’il n’y a pas de court-circuit en utilisant une lampe. Comment vérifier l’absence de court-circuit : a. Couper l’alimentation du circuit en retirant le fusible ou en ouvrant les disjoncteurs (ARRÊT / OFF). b. Installer un interrupteur à la place du gradateur. Mettre l’interrupteur en position fermée (MARCHE / ON). c. Rétablir l’alimentation électrique. Si le disjoncteur saute, c’est qu’il existe un court-circuit. Si la lumière ne s’allume ou ne s’éteint pas correctement, le câblage peut être incorrect. d. Rectifier le câblage si besoin est, et retester le circuit. e. Installer le gradateur uniquement si la lumière fonctionne correctement avec l’interrupteur.
2. Protéger le dispositif de la saleté et de la poussière. Le gradateur peut être endommagé par
des débris laissés au cours de la construction. S’il est nécessaire d’avoir une source d’éclairage avant la fin de la construction, installer provisoirement un interrupteur à la place du gradateur. Le gradateur ne doit pas être installé avant la fin de la construction. Aucun gradateur endommagé par une installation incorrecte n’est couvert par la garantie. INSTRUCTIONS :
1. S’il est nécessaire de changer de couleur et qu’un ensemble de changement de couleur est
disponible, se reporter à la Procédure de changement de couleur; sinon, passer à l’étape n° 2.
2. Couper l’alimentation du circuit en retirant le fusible ou en ouvrant les disjoncteurs (ARRÊT/OFF)
avant de commencer l’installation.
4. Déconnecterl’interrupteurexistantducircuit.Installation3voies:Identierlelcommun(le
lconnectéàlabornemarquée«Common/Commun»oudecouleurparticulière).Pourles nouvellesinstallations,identierlelconnectéàlasourcedecourantouàlacharge.
5. Connecter le gradateur comme illustré sur le schéma de câblage en utilisant des conducteurs
en cuivre massifs ou torsadés de calibre 12 ou 14 AWG. Dénuder les fils en utilisant le gabarit reproduit au dos de l’unité. (Figure 1)
Raccorder à la lampe 120 VCA 60 Hz Raccorder à la source 120 VCA 60 Hz Ne rien brancher sur cette borne Fil de Terre (vert ou nu)
7. Installer la plaque murale, puis remettre le circuit sous tension.
REMARQUE : Il est normal que le gradateur soit tiède au toucher en cours de fonctionnement. Utiliser un neutre séparé pour chaque phase d’un système multiphasé contenant un gradateur, et pour les applications monophasées à forte puissance lorsqu’il existe un scintillement. GROUPEMENT DE MULTIPLES GRADATEURS ET AUTRES DISPOSITIFS N’importe quelle combinaison de gradateurs et d’autres dispositifs peuvent être installés ensemble. Des languettes détachables sont prévues sur les bandes des gradateurs de 1000 W pour les installations impliquant plusieurs unités. Détacher les languettes avec une paire de pinces avant l’installation, comme illustré sur la figure 2. Réduire la puissance maximale conformément au tableau suivant : Nº de Catalogue du Gradateur Charge Maximale Réduction de Puissance en Cas de Groupement de Plusieurs Unités Configuration Double Configuration Triple RH1103P 1100 W 1000 W 800 W Figure 2 NOTAS IMPORTANTES:
Fil arrière avec vis et plaque de pression
Serrerlavisfermementsousletroudulpourretenir lelinsère. Lesterminauxacceptentdesconducteursloucableencuivre #12 ou #14 AWG.
