GV647BK - Cuisinière Glem Gas - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Type de foyers	Foyers à gaz
Dimensions (L x P x H)	60 cm x 60 cm x 85 cm
Puissance totale	8 kW
Matériau de la surface	Acier émaillé
Four	Oui, à gaz
Capacité du four	70 litres
Fonctions du four	Chaleur tournante, grill
Système de sécurité	Système d'arrêt de gaz
Nettoyage	Facile, avec des grilles amovibles
Consommation énergétique	Classe énergétique A
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - GV647BK Glem Gas

Comment allumer la cuisinière Glem Gas GV647BK ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson que vous souhaitez utiliser en position 'ignition' tout en appuyant sur le bouton d'allumage. Une fois la flamme allumée, relâchez le bouton.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le gaz est ouvert et que la bouteille ou le réseau de gaz est alimenté. Assurez-vous également que le bouton est bien tourné en position 'ignition' et essayez d'utiliser un allume-gaz si nécessaire.

Comment nettoyer la cuisinière ?

Utilisez un chiffon doux et des produits de nettoyage non abrasifs pour nettoyer les surfaces. Évitez les produits contenant de la soude caustique ou des solvants puissants.

Les grilles de la cuisinière sont-elles lavables en machine ?

Non, il est recommandé de laver les grilles à la main avec de l'eau chaude savonneuse. Ne pas les immerger complètement dans l'eau.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température souhaitée. Le thermostat indiquera lorsque la température est atteinte.

La cuisinière émet une odeur de gaz, que faire ?

Éteignez immédiatement la cuisinière, ouvrez les fenêtres pour aérer la pièce et vérifiez les connexions de gaz. Si l'odeur persiste, contactez un professionnel.

Comment puis-je savoir si la cuisinière nécessite un entretien ?

Surveillez les performances de cuisson. Si vous remarquez des problèmes de flamme, de température ou de bruit, il est conseillé de faire inspecter la cuisinière par un professionnel.

Quels types de casseroles et poêles puis-je utiliser sur la cuisinière ?

Utilisez des casseroles et poêles compatibles avec le gaz, de préférence en acier inoxydable, en fonte ou en cuivre. Évitez les ustensiles en verre ou en céramique qui ne sont pas conçus pour la cuisson au gaz.

Où puis-je trouver le manuel d'utilisation de la Glem Gas GV647BK ?

Le manuel d'utilisation est généralement inclus dans l'emballage de la cuisinière. Vous pouvez également le télécharger sur le site web du fabricant.

Pourquoi la lumière du four ne s'allume pas ?

Vérifiez l'ampoule du four. Si elle est grillée, remplacez-la par une ampoule compatible. Assurez-vous également que le four est correctement connecté à l'alimentation électrique.

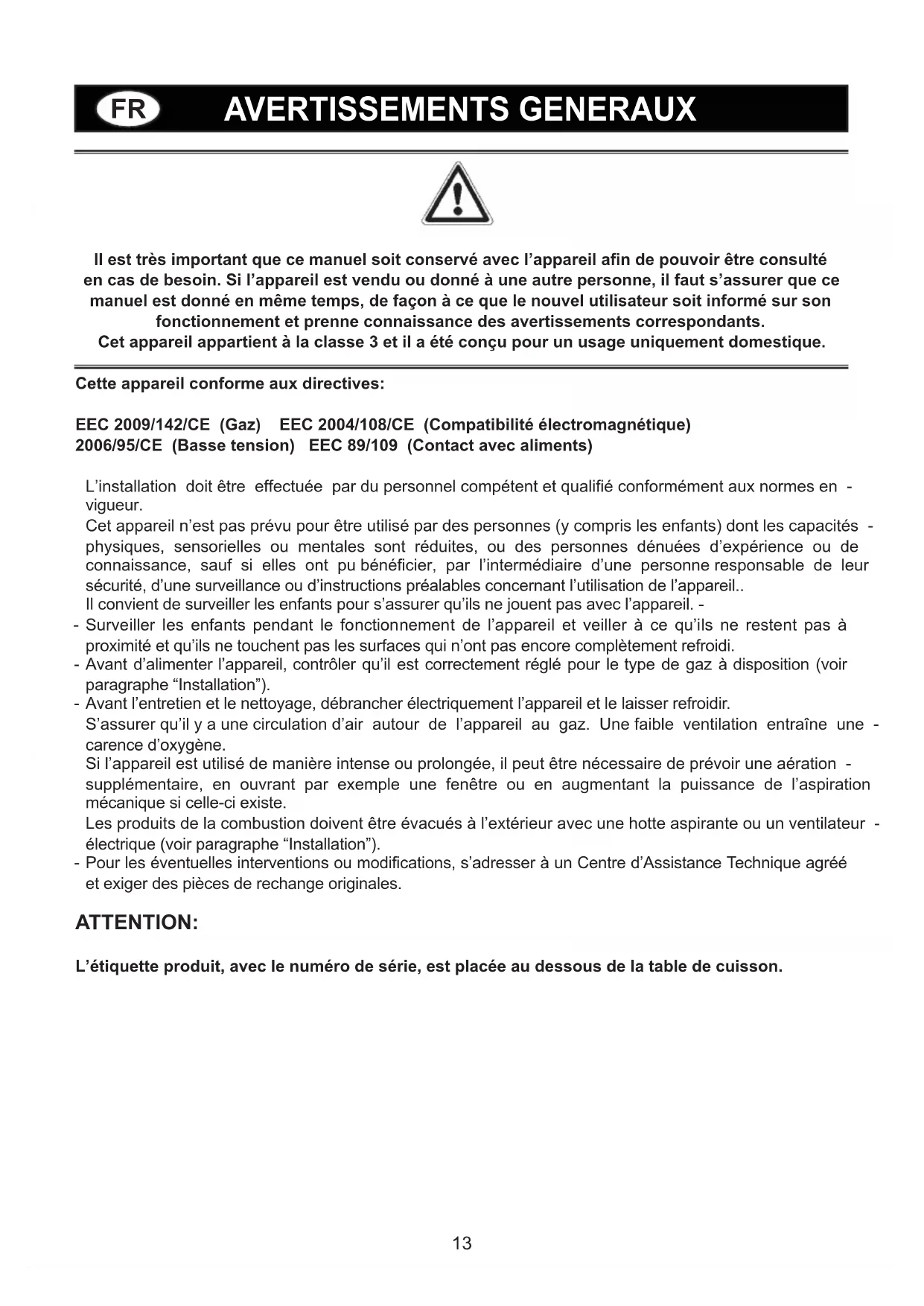

MODE D'EMPLOI GV647BK Glem Gas

Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne connaissance des averisations correspondants.

Cet apparéil appar pent à la classe 3 et il a été concu pour un usage uniquement domestique.

Cette apparéil conforme aux directives:

EEC 2009/142/CE (Gaz) EEC 2004/108/CE (Compatibleé electromagnetique)

2006/95/CE (Basse tension) EEC 89/109 (Contact avec alimentes)

L'installation doit être effectuee par du personnel competent et qualifie conformement aux normes en - viqueur.

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities - physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil..

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. -

• Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximé et qu'ils ne touchent pas les surfaces qui n'ont pas encore complètement refroidi.
• Avant d'alimenter l'appareil, contrôle qu'il est correctement regle pour le type de gaz à disposition (voir paragraphe "Installation").
• Avant l'entretien et le nettoyage, débrancher électriquement l'appareil et le laisser refroidir.

S'assurer qu'il y a une circulation d'air autour de l'appareil au gaz. Une faible ventilation entraine une -carence d'oxygène.

Si l'appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération - supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l'aspiration mécanique si celle-ci existe.

Les produits de la combustion doivent être evacués à l'extérieur avec une hotte aspirante ou un ventilateur - électrique (voir paragraphe "Installation").

• Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique agréé et exiger des pieces de rechange originales.

ATTENTION:

L'etiquette produit, avec le numero de série, est placee au dessous de la table de cuisson.

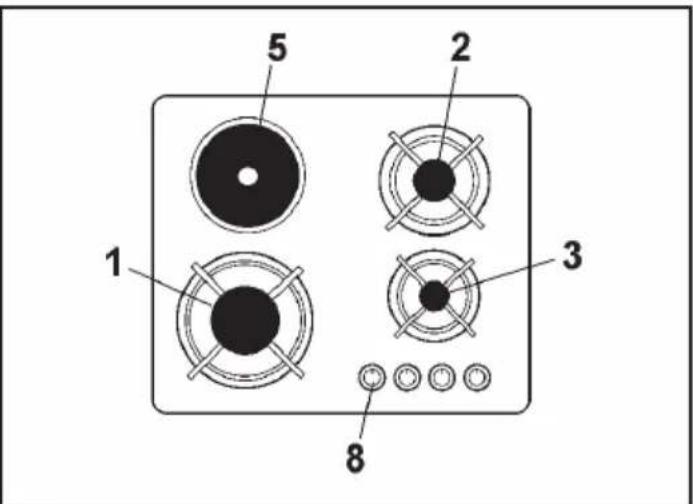

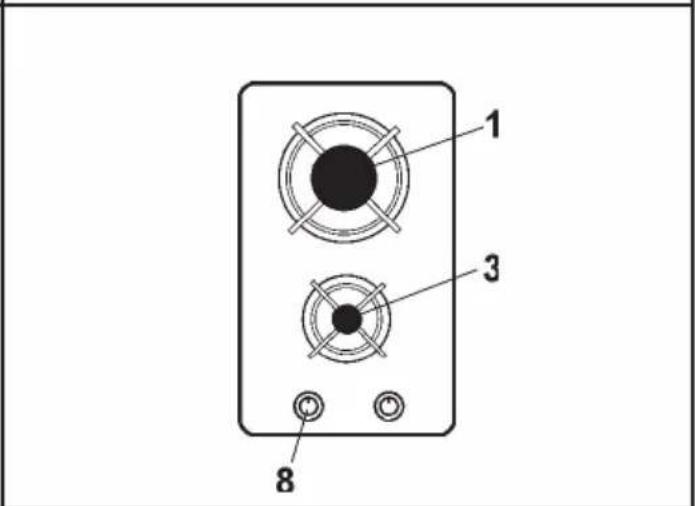

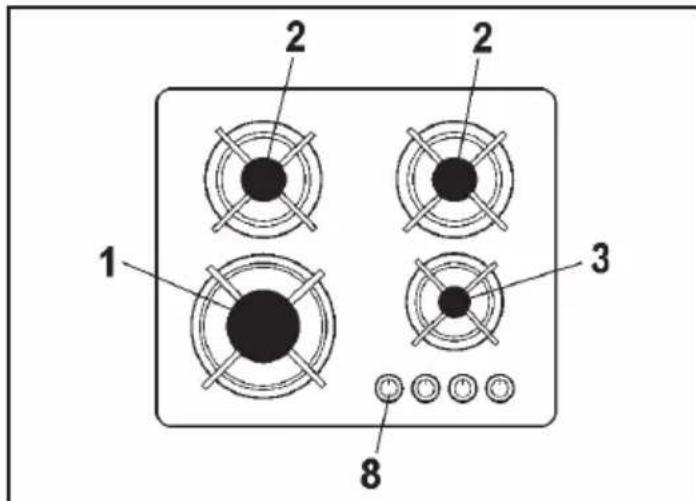

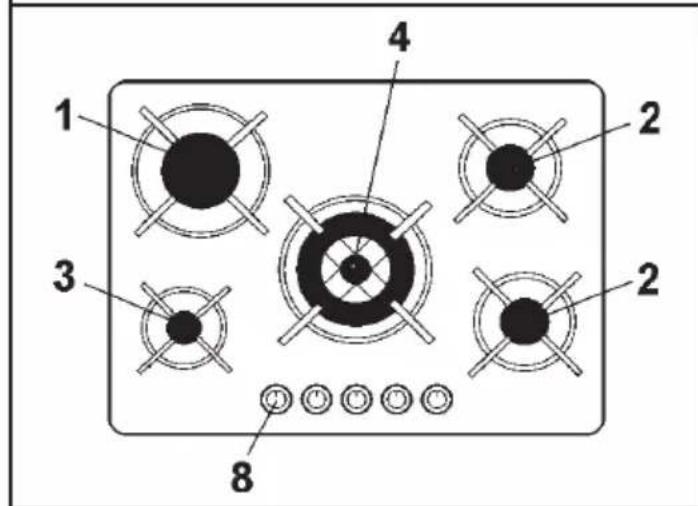

DESCRIPTION DES TABLES DE CUISSON

1 Bruleur rapide de 3000 W
2 Bruleur semi-rapide de 1650 W
3 Bruleur auxiliarie de 1000 W
4 Bruleur triple couronne de 3500 W
5 Plaque elecrtique 145 mm de 1500 W
8 Bouton commande des brûleurs ou des plaques électriques

INSTRUCTIONS POUR L'UTILISATEUR

Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur.

Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'insealleur.

UTILISATION DES BRULEURS

Le symbole appliqué par sérigraphie à côté du bouton indique à quel brûleur celui-ci correspond.

Allumage automatique sans soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Allumage automatique avec soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Une fois l'allumage obtenu,maintenir le bouton appuyé pendant environ 10 secondes.

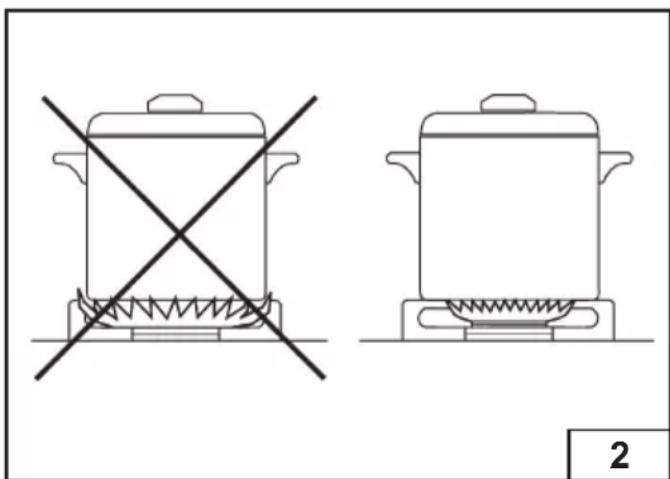

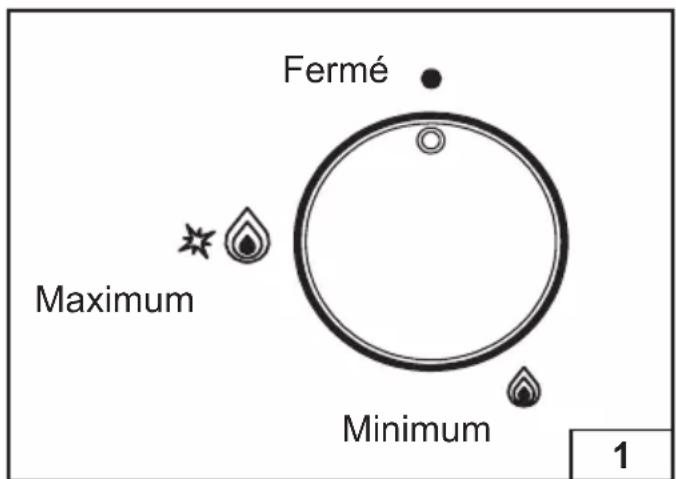

Utilisation des brûleurs

Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ci-après), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2).

Utiliser le débit maximal pour amener rapidement à ébullition les liquides et le débit réduit pour rechauffer les alimentés ou pour maintainir l'ébullition.

Toutes les positions de fonctionnement doivent être choisis entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermetre.

Pour interrompre l'alimentation en gaz, tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.

En cas d'absence d'énergie électrique, il est possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig. 1).

Brûleurs	Puissance (W)	Ø Casseroles
Auxiliaire 1000 10 - 14 cm
Semi-rapide 1650 16 - 18 cm
Rapide 3000 20 - 22 cm
Triple couronne 3300 20 - 22 cm

INSTRUCTIONS POUR L'UTILISATEUR

Avertissements

Contrôler toujours que les boutons sont sur la - position "fermé" (voir fig. 1) quand l'appareil ne fonctionne pas.

• Pour les tables équipées de thermocouple (soupape de sécurité), si la flamme s'eteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l'arrivée du gaz. Pour rétablier le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig. 1).

Pendant la cuisson avec des graisses et des -

huiles, faire particulièrement attention car cellesci, si elles sont surchauffées, peuvent s'enflammer.

Ne pas utiliser de vaporisateurs près de l'appareil - en fonction.

Il ne faut pas poser sur les brûleurs des casseroles - instables ou déformées afin d'éviter des accidents de renversement ou de débordement.

S'assurer que les poignées des casseroles soient - positionnées correctement.

Quand on allume le brûleur, contrôle que la - flamme est régulière; abaisser toujours la flamme ou l'éteindre avant d'enlever la casserole.

EMPLOI DE LA PLAQUE ÉLECTRIQUE

La plaque est commandee par un commutateur a 7 positions (voir fig. 3) et son activation s'effectue en tournant le bouton sur la position deseirée.

Unvoyant signale, en s'allumant, la mise sous tension de la plaque.A titre indicatif, un tableau avec les réglages de la plaque est reporté ci-après.

Avertissements

Utiliser des casseroles ayant un fond plat et de diamètre égal ou légarement supérieur à celui de la plaque (voir fig. 4).

Ne jamais laisser la plaque allumée si elle est vide.

Ne pas cuisiner les aliments directement sur la - plaque.

Eteindre la plaque quelques minutes avant la fin de la cuisson.

Après l'utilisation, la plaque reste longtemps -chaude: ne pas poser dessus les mains ou des objets.

Pour比较好 traîver, traîter la surface de la plaque avec les produits spécifiques facilement trouvables dans le commerce.

N.B.: Lors de sa première mise sous tension, laisser la plaque allumée sur la position 1 pendant environ 30 minutes afin d'éliminer les résidus

d'huile ou d'humidité.

POSITION BOUTON INTÉN[SITÉ CHALEUR TYPE DE CUISSON
0 Éteint
1	Faible	Pour maintenir les alimentés chauds et pour réchauffer une petite quantité de liquide.
2	Doux	Pour réchauffer une quantité moyenne de liquide; pour la préparation de crèmes et sauces à longue cuisson.
3	Lent	Pour décongeler, pour cuir à l'étuvée, pour cuisson au-dessous de la température d'ébullition.
4	Moyen	Cuisson à la température d'ébullition, rôtis, viandes délicates, poisson.
5	Fort	Pour rôtis, biftecks, pot-au-feu.
6	Vif	Pour porter à l'ébullition une grande quantité de liquide, fire, griller.

INSTRUCTIONS POUR L'UTILISATEUR

NETTOYAGE

Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique. N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Il est conseilé d'opérer quand l'appareil est froid.

Plan en verre et parties émailées

Le plan en verre et les parties émaillées doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger.

Ne pas utiliser de produits abrasifs ou corrosifs. Eviter que les substances comme le jus de citron, la tomate, l'eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émaillées.

Brûleurs et grilles

Ces parties peuvent etre enlevées pour facilitier le nettoyage.

Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonnexe ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège. Contrôler que les canaux de répartition des flammes ne sont pas bouchés.

Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal. Les grilles peuvent être lavées en lave-vaisselle.

Robinets de gaz

L'eventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé.

Si les robinets de gaz deviennent difficiles à tourner ou ont un fonctionnement anormal, appeler le Service d'Assistance.

INSTRUCTIONS POUR L'UTILISATEUR

AVERTISSEMENT IMPORTANT

LES OPERATIONS REPORTES CI-APRES DOIVENT ETRE EXECUTEES DANS LE RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE.

LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMaux ET CHOSES DERIVANT DU NON-RESPECT DE CES DISPOSITIONS.

INSTALLATION

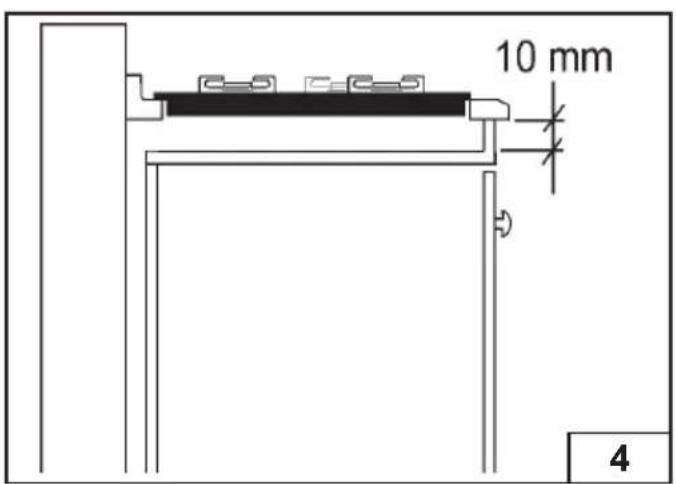

Montage de la table de cuisson

L'appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur.

Les parois des meubles doivent résister à une température de 65^ en plus de la température ambiente, conformément aux normes européennes EN 30 335-1-2-6.

L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi laterale, à droite ou à gauche de la table de cuisson.

Eviter d'instructor l'appareil à proximé de matérielux inflammables comme des ridesaux, des torchons, etc..

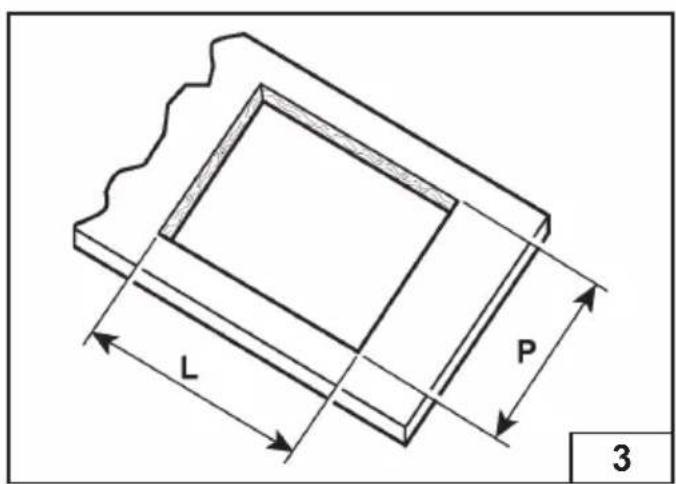

Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig.3, en respectant une distance d'au moins 50~mm entre le bord de l'appareil et les parois voisines.

En cas de présence d'une armoire murale audessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail.

Il est conseilé d'isoler l'appareil du meuble se trouvant au-dessous avec un séparateur en laissant un espace de dépression d'au moins 10 mm (fig.4).

Cet apparéil est de classe 3.

MODELLO L (mm) P (mm)
290 270 480
600 - 700 550 480

INSTRUCTIONS POUR L'UTILISATEUR

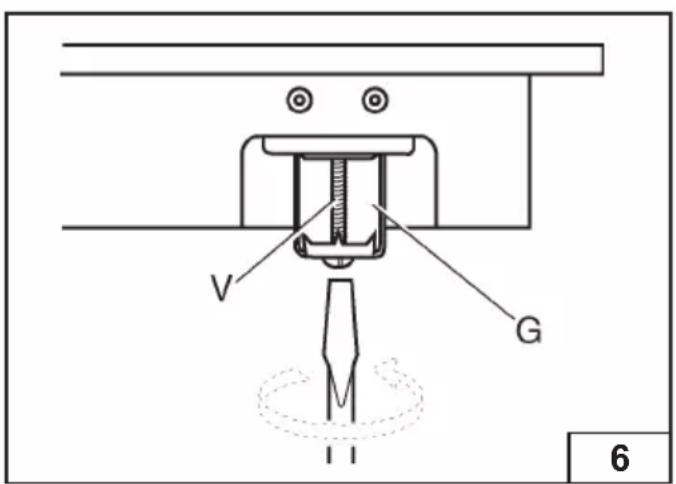

Fixation de la table de cuisson

Chaque table de cuisson est accompagnée d'un joint spécial avec cotoe adhesif.

Enlever les grilles et les brûleurs de la table de cuisson.

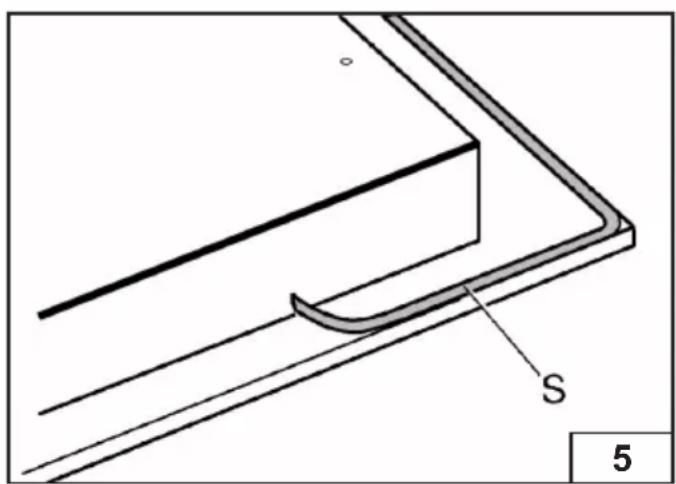

Retourner l'appareil et appliquer le joint adhesif S - le long du bord externe du verre (fig. 5).

Insérer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig. 6).

Piecedinstallation

Cet apparéil n'est pas équiné d'un dispositif d'évacuation des produits de la combustion; il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l' apparéil.

La piece ou est installé l'appareil doit avoir un afflux d'air naturel pour la combustion régulière du gaz et pour la ventilation de la piece: le volume d'air nécessaire ne doit pas être inférieur à 20m³.

L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la piece et communicates avec l'extérieur.

La ventilation peut également provenir d'une piece contiguè, dans ce cas respecter les normes en vigueur à ce sujet.

Les ouvertures doivent avoir une section minimale de 200~cm^2

Branchement gaz

S'assurer que l'appareil est ajustat pour le type de gaz disponible; pour cela se referrer a I'etiquette -placee sous l'appareil ou a cette reportee sur la derniere page de ce manuel.

Opérer conformément aux instructions reportées au paragraphe "transformations gaz et réglages" pour l'eventuelle adaptation à des gaz différents.

L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.

Le raccord d'entrée gaz de l'appareil est filtré 12 gaz cylindrique mâle.

Le raccordement ne doit pas provoquer des sollicitations à la rampe de gaz.

Une fois l'installation terminée, contrôler

l'étanchéité des raccordements avec une solution savonnexe.

Branchement electrique

Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur.

La tension de l'installation electrique doit correspondre à cette indiquée sur l'étiquette située sous l'appareil. Verifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire.

Si l'appareil est sans fiche, appliquer au cable d'alimentation une fiche normalisée.

Cet apparéil doit être place à une distance raisonnable afin de pouvoir être débranché en cas de survoltage (catégorie III), en accord avec les régles d'installation.

INSTRUCTIONS POUR L'UTILISATEUR

TRANSFORMATIONS GAZ ET REGLAGES

Remplacement des buses

Si l'appareil est prevu pour un type de gaz different de celui disponible, il faut remplacer les buses des brûleurs.

Lechioix des buses à remplacer doit être fait selon le tableau "caracteristiques techniques".

Proceder ensuite de la maniere suivante :

Enlever les grilles et les brûleurs. -

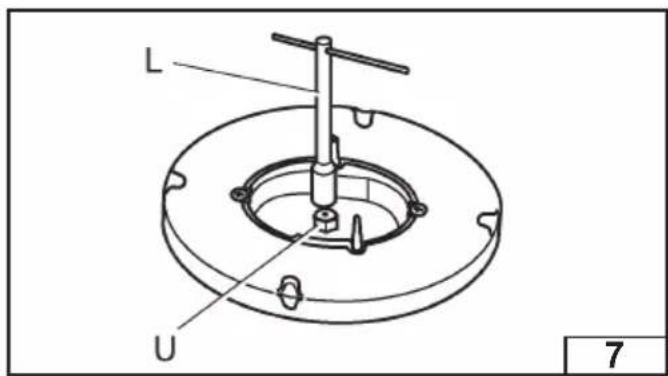

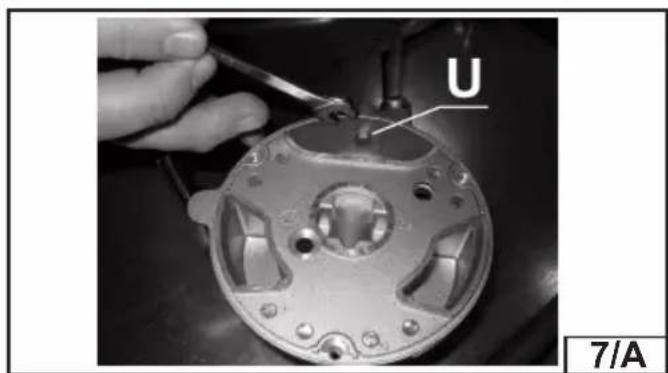

Avec une clé droite L, dévisser la buse U (fig.7 - -

7/A) et la remplacer par la buse adequate.

Bloquer énergiquement la buse. -

Réglage des brûleurs

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.

Si ce n'est pas le cas, il faut regler le minimum de la manière suivante:

Allumer le bruleur ; -

Tournier le robinet jusqu'à la position de minimum - (petite flamme) ;

Enlever le bouton de la tige du robinet ; -

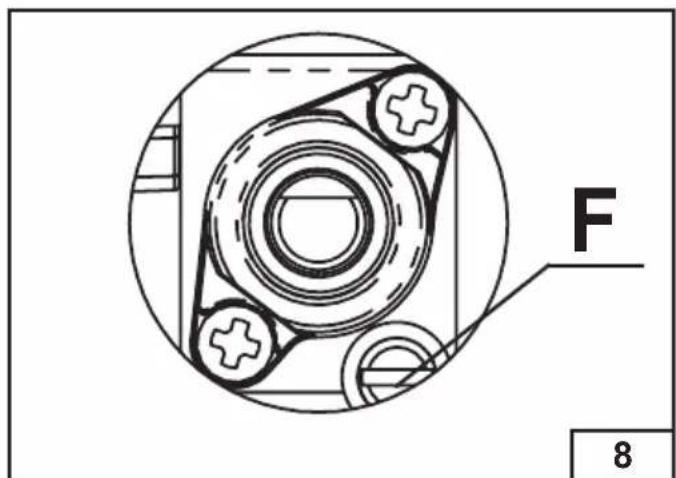

Introduire un tournevis à pointe plate dans le -. trou F du robinet (fig.8) et runner la vis by-pass jusqu'au réglage correct du minimum.

Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement visée.

Remplacement cable d'alimentation

En cas de remplacement du cable d'alimentation, il faut utiliser un cable conforme aux normes du type H05VV-F ou H05RR-F de section 3 × 0.75 ~mm^2 pour table de cuisson à gaz ou section 3 × 1 ~mm^2 pour table de cuisson mixte avec 1 plaque électrique (1500 W).

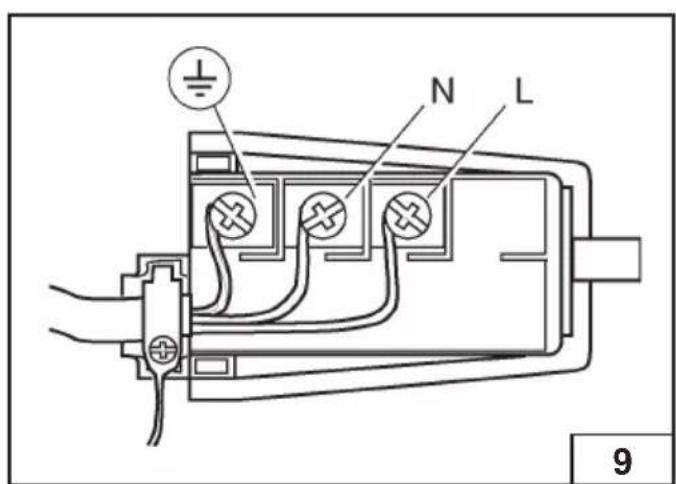

Le branchement au bornier doit etre effectue comme indiqued en fig.9:

cable L marron (phase)

cable N bleu (neutre)

cable 四 vert-jaune (terre)

TABLE DE CARATERISTIQUES TECHNIQUES

BRULEURS		GAZ	PRESSION DE SERVICE mbar g/h	DEBIT		DIAMÈTRE INJECTEUR 1/100 mm Max. Min.	DIAMÈTRE BY PASS ROBINET	DEBITS CALORIFIQUES (W)
N°	DESIGNATION			L/h 1/1	00 mm
1	RAPIDE	G30 28	-30 218 - 87		42	3000	950
		G31	37	214	-	87	42	3000	950
		G20	20	-	286	129	Reg.	3000	950
		G25	25	-	332	132	Reg.	3000	950
2	SEMI-RAPIDE	G30 28	-30 120 - 65		31	1650	600
		G31	37	118	-	65	31	1650	600
		G20	20	-	157	97	Reg.	1650	600
		G25	25	-	183	100	Reg.	1650	600
3	AUXILIAIRE	G30	28-30	73	-	50	27	1000	450
		G31	37	71	-	50	27	1000	450
		G20	20	-	95	77	Reg.	1000	450
		G25	25	-	111	80	Reg.	1000	450
4	TRIPLE COURONNE	G30 28	-30 255 - 94		60	3500	2100
		G31	37	250	-	94	60	3500	2100
		G20	20	-	334	141	Reg.	3500	2100
		G25	25	-	388	141	Reg.	3500	2100

Ce produit est conforme à la Directive EU 2002/96/EC.

Le logo « poubelle barrée » figurant sur l'appareil indique qu'au terme de son cycle de vie, cet apparéil doit être, non seulement traité séparément des déchets domestiques, mais aussi remis à un centre de récapération pour équipements électriques etlectroniques ou bien au revendeur lors de l'achat d'un apparéil neuf équivalent.

Une fois l'appareil au terme de son cycle de vie, l'utilisteur est tenu de le remetre aux structures de récupération prévues à cet effet, sous peine des sanctions prévues par la législation en vigueur en matière de déchets.

Une collecte selective adequate permettant d'envoyer l'équipment eliminé au recyclage, au traitement et à l'élimination compatible sur le plan environnemental contribue à éviter de possibles effets négatifs sur l'environnement et la santé et facilitite le recyclage des matériaux dont le produit est constitué.

Pour plus de détails quant aux systèmes de récapération disponibles, s'adresser au service local charge de l'élimination des déchets ou au magasin où l'équipement a été acheté.

Les producteurs et les importateurs respecteront leurs obligations en vue du recyclage, du traitement et de l'élimination compatible sur le plan environnemental aussi bien directement qu'en participant à un système collectif.

Le fabricant decline toute responsabilité pour les événuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se reserve le droit d'apporter à ses produits toutes les modifications qu'il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.

EEC 2004/108/CE (Compatibilitadé electromagnétique)
