ACS-31 - équipements de mesure Fysic - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Équipement de mesure
Plage de mesure	Non spécifiée
Précision	Non spécifiée
Alimentation	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Appareil conçu pour des mesures spécifiques (détails non fournis)
Maintenance	Suivre les recommandations du fabricant pour l'entretien
Sécurité	Utiliser conformément aux instructions fournies
Informations générales	Vérifier la compatibilité avec les accessoires ou options disponibles

FOIRE AUX QUESTIONS - ACS-31 Fysic

Comment allumer le Fysic ACS-31 ?

Appuyez sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'allume.

Que faire si l'écran du Fysic ACS-31 ne s'allume pas ?

Vérifiez si les piles sont correctement insérées et si elles sont chargées. Remplacez les piles si nécessaire.

Comment changer les unités de mesure sur le Fysic ACS-31 ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu' et sélectionnez l'option pour changer les unités de mesure.

Que faire si les mesures semblent incorrectes ?

Assurez-vous que l'appareil est calibré correctement. Consultez le manuel d'utilisation pour les instructions de calibration.

Comment réinitialiser le Fysic ACS-31 aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 5 secondes.

Le Fysic ACS-31 est-il étanche ?

Non, le Fysic ACS-31 n'est pas étanche. Évitez tout contact avec l'eau.

Comment conserver le Fysic ACS-31 en bon état ?

Conservez l'appareil dans un endroit sec et évitez les chocs violents. Nettoyez-le avec un chiffon doux.

Où puis-je trouver le manuel d'utilisation du Fysic ACS-31 ?

Le manuel d'utilisation est disponible sur le site web du fabricant ou dans l'emballage du produit.

Quel type de piles utilise le Fysic ACS-31 ?

Le Fysic ACS-31 utilise des piles AA. Assurez-vous d'utiliser des piles de haute qualité.

Comment contacter le service client pour le Fysic ACS-31 ?

Vous pouvez contacter le service client via le site web du fabricant ou par téléphone aux numéros indiqués dans le manuel d'utilisation.

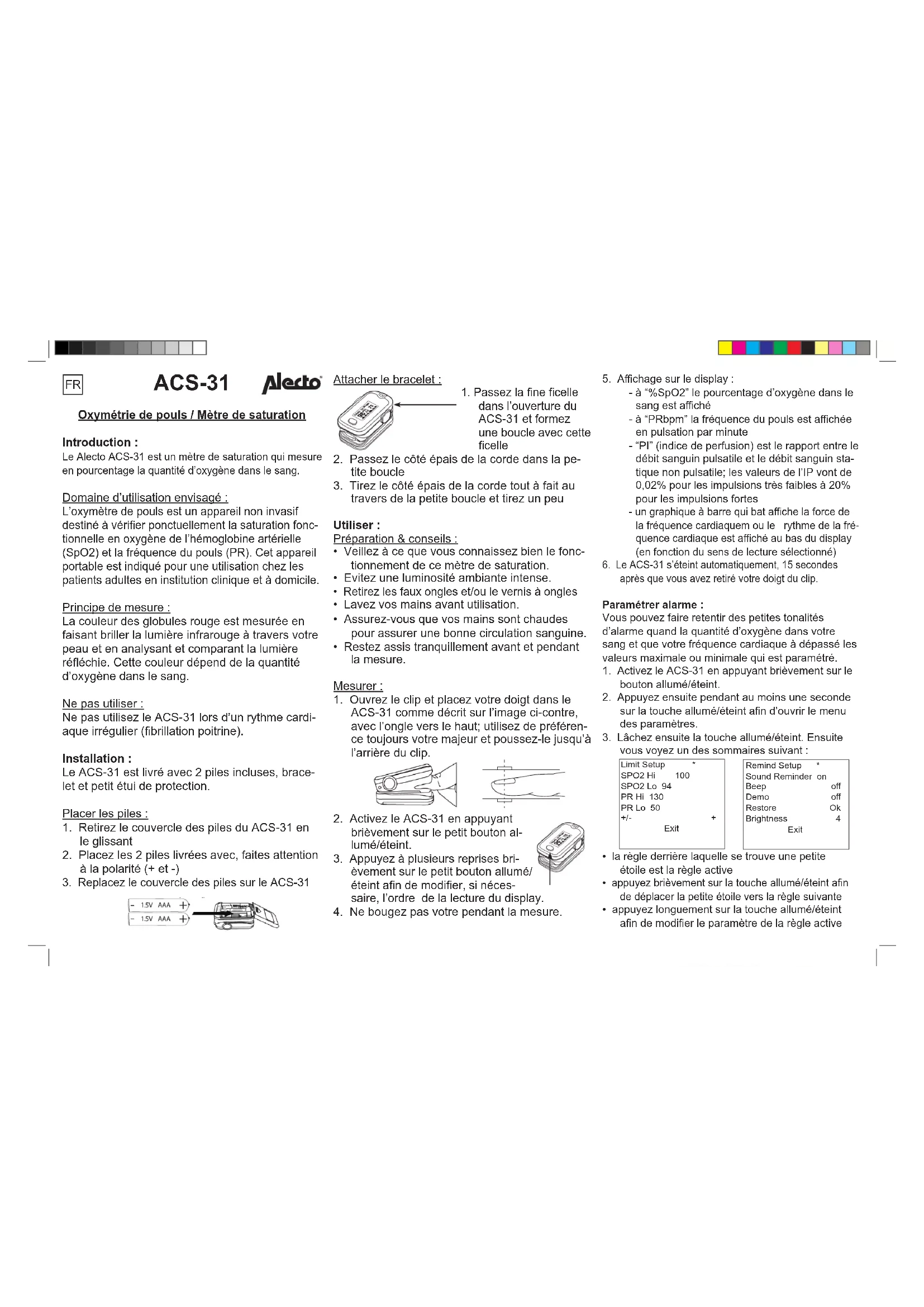

MODE D'EMPLOI ACS-31 Fysic

Oxymétrie de pouls / Mètre de saturation

Introduction :

Le Alecto ACS-31 est un mètre de saturation qui mesure en pourcentage la quantité d'oxygène dans le sang.

Domaine d'utilisation envisagé :

L'oxymètre de pouls est un appareil non invasif destiné à vérifier ponctuellement la saturation fonctionnelle en oxygène de l'hémoglobine artérielle (SpO2) et la fréquence du pouls (PR). Cet appareil portable est indiqué pour une utilisation chez les patients adultes en institution clinique et à domicile.

Principe de mesure :

La couleur des globules rouge est mesurée en faisant briller la lumière infrarouge à travers votre peau et en analysant et comparant la lumière réfléchie. Cette couleur dépend de la quantité d'oxygène dans le sang.

Ne pas utiliser :

Ne pas utilisez le ACS-31 lors d'un rythme cardiaque irrégulier (fibrillation poitrine).

Installation :

Le ACS-31 est livré avec 2 piles incluses, bracelet et petit étui de protection.

Placer les piles :

1. Retirez le couvercle des piles du ACS-31 en le glissant
2. Placez les 2 piles livrées avec, faites attention à la polarité (+ et -)
3. Replacez le couvercle des piles sur le ACS-31

Attacher le bracelet :

1. Passez la fine ficelle dans l'ouverture du ACS-31 et formez une boucle avec cette ficelle

2. Passez le côté épais de la corde dans la petite boucle

3. Tirez le côté épais de la corde tout à fait au travers de la petite boucle et tirez un peu

Utiliser :

Préparation & conseils :

• Veillez à ce que vous connaissez bien le fonctionnement de ce mètre de saturation.
• Evitez une luminosité ambiante intense.
• Retirez les faux ongles et/ou le vernis à ongles
• Lavez vos mains avant utilisation.
  • Assurez-vous que vos mains sont chaudes pour assurer une bonne circulation sanguine.
• Restez assis tranquillement avant et pendant la mesure.

Mesurer :

1. Ouvrez le clip et placez votre doigt dans le ACS-31 comme décrit sur l'image ci-contre, avec l'ongle vers le haut; utilisez de préférence toujours votre majeur et poussez-le jusqu'à l'arrière du clip.

1. Activez le ACS-31 en appuyant brièvement sur le petit bouton allumé/éteint.
2. Appuyez à plusieurs reprises brièvement sur le petit bouton allumé/éteint afin de modifier, si nécessaire, l'ordre de la lecture du displa
3. Ne bougez pas votre pendant la mesure.

5. Affichage sur le display :

• à “%SpO2” le pourcentage d’oxygène dans le sang est affiché
• à "PRbpm" la fréquence du pouls est affichée en pulsation par minute
• "PI" (indice de perfusion) est le rapport entre le débit sanguin pulsatile et le débit sanguin statique non pulsatile; les valeurs de l'IP vont de 0,02% pour les impulsions très faibles à 20% pour les impulsions fortes

• un graphique à barre qui bat affiche la force de la fréquence cardiaquem ou le rythme de la fréquence cardiaque est affiché au bas du display (en fonction du sens de lecture sélectionné)

• Le ACS-31 s'éteint automatiquement, 15 secondes après que vous avez retiré votre doigt du clip.

Paramétrer alarme :

Vous pouvez faire retentir des petites tonalités d'alarme quand la quantité d'oxygène dans votre sang et que votre fréquence cardiaque à dépassé les valeurs maximale ou minimale qui est paramétré.

1. Activez le ACS-31 en appuyant brièvement sur le bouton allumé/éteint.

2. Appuyez ensuite pendant au moins une seconde sur la touche allumé/éteint afin d'ouvrir le menu des paramètres.

3. Lâchez ensuite la touche allumé/éteint. Ensuite vous voyez un des sommaires suivant :

Limit Setup *SPO2 Hi 100SPO2 Lo 94PR Hi 130PR Lo 50+/- Exit

Remind Setup *Sound Reminder onBeep offDemo offRestore OkBrightness 4Exit

• la règle derrière laquelle se trouve une petite étoile est la règle active
• appuyez brièvement sur la touche allumé/éteint afin de déplacer la petite étoile vers la règle suivante
• appuyez longuement sur la touche allumé/éteint afin de modifier le paramètre de la règle active

Ecran 1

• Limit Setup pour aller à l'autre menu
• SpO2 Hi paramétrer la limite maximale pourcentage d'oxygène
• SpO2 Lo paramétrer la limite minimale pourcentage d'oxygène
• PR Hi paramétrer la limite maxi male fréquence cardiaque
• PR Lo paramétrer la limite minimale fréquence cardiaque
• +/- pour changer entre augmenter ou diminuer
• Exit pour de sortir du menu

Ecran 2

• Remind Setup pour aller à l'autre menu
• Sound reminder pour activer ou désactiver l'alarme
• Beep pour activer ou désactiver les tonalités de la fréquence cardiaque
• Demo jouer une démo (éteindre pour recommencer sans la démo)
• Restore pour remettre les paramètres
• Brightness d'affichage Pour régler l'intensité
• Exit pour sortir du menu

Entretien :

Nettoyer et conserver :

• Le dispositif est non stérile et n'est pas destiné à être stérilisé.
• Nettoyez le manchon de doigt en caoutchouc noir avec de l'alcool médicale (<95%) avant et après utilisation.

• Vous pouvez nettoyer le boîtier du testeur avec une lingette humide. Le ACS-31 n'est pas imperméable, ne le trempez donc JAMAIS dans l'eau.

• Gardez le mètre de saturation hors de portée d'enfant et de préférence dans l'étui de protection livré avec et dans un endroit sec.

• Voir les spécifications techniques concernant les conditions de stockage :

Piles :

• Les piles peuvent alimenter l'appareil pendant plus de 20 heures en continu.
• Lorsque l'appareil ne va pas être utilisé pendant un long moment (> 2 mois), retirez alors les piles. Ainsi vous évitez des dommages causés par des piles qui fuient.
• Remplacez les piles dès que l'indication des piles affiche que les piles sont presque vides. (écran : □ ou □)
• Placez toujours 2 piles identiques, type Alcaline, format AAA ou crayon.
• Des piles rechargeables ne sont pas utilisables à cause de leurs tensions plus basses.

Environnement :

• Lorsque l'appareil doit être remplacez, apportez-le alors chez votre fournisseur. Il se chargera d'en écoulement écologique.
• Vous pouvez apportez les piles vides chez le fournisseur ou dans un dépôt pour petits déchets chimiques. Ne jetez jamais les piles vides avec vos déchets ménagers.

Technique :

- Durée de garantie 24 mois • le ACS-31 ne contient aucune pièce de rechange • entretient uniquement par le service après vente de Alecto.

Calibrer :

• Il n'est pas nécessaire de calibrer le ACS-31.

Spécifications :

• Display : Couleur, type Oled
• Fréquence cardiaque
Portée : 30bpm \~ 250bpm, Résolution : 1bpm Précision : 1bpm Force : graphique à barre (bpm = pulsation par minute)

- SpO2 : Portée : 35%-100%, résolution : 1% Précision : 90% -100% : ±2% 70% - 90% : ±3% < 70% : non défini

- Indice de perfusion : Portée : 0-20%, , résolution : 0,1% Précision : 0% - 1% : 0,1% / 1% - 20% : 1%

- Piles : 2x AAA, 1.5V, Alcaline Consommation : 30mA (nominale) Durée de vie des piles : >20 heures utilisation continue

• Dimension, poids : 62,8 x 38 x 29mm / 51 gram (piles incl)

- Environnement : Température d'environnement de travail : 5°C \~ 40°C Température d'environnement de stockage : -10°C \~ 50°C Humidité de l'aire de travail : 15% \~ 80% Humidité de l'aire de stockage : 10% \~ 93%

Déclaration de conformité :

• http://DOC.hesdo.com/ACS-31-DOC.pdf

EC REP : Shanghai International Holding Corp. GmbH (Europe). Eiffestrasse 80, 20537, Hamburg, Germany.
