EZM-7735 - Appareil de mesure électrique Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil de mesure électrique (compteur programmable)
Modèle	EZM-7735 (Emko)
Dimensions (L x H x P)	72 x 72 x 95,5 mm
Découpe du panneau	69 x 69 mm
Poids	250 g
Tension d'alimentation	230 V~ 50/60 Hz (-15% : +10%) 2,3 VA (autres tensions disponibles sur commande)
Affichage valeur réelle	Afficheur DEL rouge 6 chiffres, hauteur 10,8 mm
Affichage valeur de consigne	Afficheur DEL vert 6 chiffres, hauteur 8 mm
Entrées	Remise à zéro, Pause, Démarrage (capteurs NPN/PNP, filtre réglable 2-250 ms)
Sortie	Relais 5 A à 250 V~ sur charge résistive
Bases de temps programmables	Heure, Minute, Seconde, Milliseconde (plusieurs échelles)
Fonctions de comptage	Comptage, décomptage, remise à zéro manuelle/automatique, plusieurs modes de sortie
Protection des touches	Remise à zéro et/ou consigne verrouillables
Mot de passe de programmation	Code 6 chiffres (000000 = pas de protection)
Température de fonctionnement	0 à 50 °C
Humidité	0 à 90 % HR sans condensation
Classe de protection	IP65 (face avant), IP20 (arrière)
Installation	Montage sur panneau avec brides de fixation
Nettoyage	Chiffon imbibé d'alcool éthylique ou d'eau (pas de solvants hydrocarbures)
Garantie	2 ans (hors défauts de matériaux et fabrication)
Fabricant	Emko Elektronik Sanayi ve Ticaret A.S.

FOIRE AUX QUESTIONS - EZM-7735 Emko

Comment configurer l'unité de temps (Heure, Minute, Seconde) ?

Accédez au mode de programmation en entrant le mot de passe (par défaut 000000). Utilisez le paramètre Tun-1 pour sélectionner l'unité de temps. Les options disponibles sont Heure/Minute, Minute/Seconde, Seconde/Milliseconde, etc. Chaque échelle a une plage d'affichage différente (ex. 0,0,0 à 99,59 pour HH:MM).

Comment régler la valeur de consigne ?

Sur l'écran principal, appuyez sur la touche de décriture. Le chiffre de la valeur de consigne se met à clignoter. Utilisez la touche d'incrémentation pour modifier la valeur, puis appuyez sur Enter pour enregistrer.

Comment protéger l'appareil par mot de passe ?

Dans le menu de programmation, réglez le paramètre ProGPS sur un code à 6 chiffres (de 000001 à 009999). Une fois défini, l'accès aux paramètres nécessite ce mot de passe. Si le mot de passe est 000000, la protection est désactivée.

Que signifie le clignotement de l'affichage ?

Un clignotement avec comptage arrêté indique une erreur : la valeur réelle dépasse la valeur maximale (avertissement Erreur max) ou minimale (Erreur min). Appuyez sur la touche Reset pour effacer l'erreur et remettre à zéro le compteur.

Comment câbler les entrées (Remise à zéro, Pause, Démarrage) ?

Connectez vos capteurs (détecteurs, capteurs de proximité ou capacitifs) aux bornes correspondantes. Assurez-vous de sélectionner le type de capteur NPN ou PNP via le paramètre nPnPnP (0 = NPN, 1 = PNP). Le filtre d'impulsion (paramètre PSFEL) peut être réglé de 2 à 250 ms pour éviter les rebonds.

Comment sélectionner le type de capteur (NPN/PNP) ?

Dans les paramètres de programmation, réglez le paramètre nPnPnP : 0 pour capteur NPN, 1 pour capteur PNP. Cette sélection s'applique à toutes les entrées (Remise à zéro, Pause, Démarrage).

Comment configurer la remise à zéro automatique ?

Choisissez le mode de sortie via le paramètre outFnc. Les valeurs 3 à 7 correspondent à différents modes de remise à zéro automatique. Par exemple, outFnc=3 : remise à zéro automatique-3 où la valeur de process est remise à zéro après avoir atteint la consigne, puis le comptage reprend depuis 0 si l'entrée de démarrage est active.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord la tension d'alimentation (230 V~ ou autre selon votre modèle). Assurez-vous que le câblage est correct et que l'appareil est correctement installé. Si le problème persiste, contactez le service technique Emko au [phone].

Comment nettoyer l'appareil sans l'endommager ?

Utilisez un chiffon doux imbibé d'alcool éthylique ou d'eau. N'utilisez jamais de solvants à base d'hydrocarbures (essence, trichloréthylène) qui peuvent endommager le boîtier. Débranchez l'alimentation avant le nettoyage.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur le site notice-facile.com pour ce modèle. Vous pouvez également consulter le site du fabricant www.emkoelektronik.com.tr pour la documentation technique.

MODE D'EMPLOI EZM-7735 Emko

- Affichage de valeur réelle 6 chiffres et valeur de

consigne 6 chiffres

- Fonctionnement avec une (1) valeur de consigne Entrées Romies à zéro. Rovers et Rémarage

- Entrees Remise à zero, Pause et Demarrage Sélection du type d'entrés NBN/PNR

- Selection du type d'entree NPN/PNP - Bases de temps programmables (Heure, Minute, Seconde)

- Fonctionnement avec remise à zéro automatique et manuelle

1. 2017年1月1日

CARACTERISTIQUES

ENTRÉES

Entrée Remise à zéro : Un détecteur, un capteur de proximité et

capacitatif peuvent être connectés

Entrée Pause : Un détecteur, un capteur de proximité et capacitatif

peuvent être connectes

Entrée Démarrage : Un détecteur, un capteur de proximité et

capacitatif peuvent être connectés

Sélection du type de capteur : NPN ou PNP peut être sélectionné.

Fonction Remise à zéro : Automatique ou manuel

Filtre d'entrees Remise à zero, Pause et Demarrage : 2-250 msec (réglables dans les paramètres)

(regables dans les paramètres.) SORTIE

SORTIE

Sortie de process Sortie relais (5 A à 250 V ∼ sur charge résistive)

Tension d'alimentation :

230 V ∼ 50/60 Hz (-15% :+10%) 2.3 VA

115 V = 50/60 Hz (-15% : +10%) 2.3 VA

115 V > C 50/60 Hz (-15%, +18%) 2.3 VA 24 V, c = 50/60 Hz (-15% : +15%) 2.3 VA

24 V - C 30/30 Hz (15% ; +15%) 2,5 VA 34 V = 1 W / (34) V = 50/30 Hz (15%

24 V=4 W/24 V\~50/60 Hz (-15%; +15%) 4 VA

(Doit être déterminee dans l'ordre.)

AFFICHAGE

Affichage de valeur réelle :EZM-4435 : Afficheur DEL rouge

6 chiffres 8 mm

EZM-4935 : Afficheur DEL rouge 6 chiffres 13.2 mm

EZM-7735 : Afficheur DFL rouge 6 chiffres 10,8 mm

EZM-9935 : Afficheur DEL rouge 6 chiffres 13,2 mm

Affichage de valeur de consigne

Amenage de Valour de consigne : EZM-4435 : Afficheur DEL vert 6 chiffres 8 mm

EZM-4435 : Afficheur DEL vert 6 chiffres 8 mm EZM 4935 : Afficheur DEL vert 6 chiffres 8 mm

EZM-4935 : Afficheur DEL vert 6 chiffres 8 mm EZM-7735 : Afficheur DEL vert 6 chiffres 8 mm

EZM-7735. Afficheur DELL vert 6 chiffres 8 mm EZM-0025. Afficheur DELL vert 6 chiffres 8 mm

EZM-9935 : Amicheur DEL vert 6 chiffres 8 mm Affichages DEL : SV (valeur de consigne) OP (position de sortie)

Amenages BEE: OV (Valcar de consigné), OP (position de sortie).

ÉVALUATION ENVIRONNEMENTALE ET CARACTÉRISTIQUES

PHYSIQUES

Température de fonctionnement : de à 50°C

Humidité : HR 0-90 % (sans condensation)

Classe de protection : In65 à l'avant, In20 à l'arrière

Poids

E7M-4435 : 210 a

EZM-4435 : 210 g EZM 4035 : 210 g

EZM-4935 .210 g EZM 7735 : 250 a

EZM-7735 . 250 g EZM-8935 . 240 g

EZM-9935 : 340 g

Dimensions

EZM-4435 : (48 x 48 mm, profondeur : 95 mm)

EZM-4935 : (96 x 48 mm, profondeur : 96 mm)

EZM-7735 : (72 x72 mm, profondeur : 95,5 mm)

EZM-9935 : (96 x 96 mm, profondeur : 96 mm)

Découpe du panneau:

EZM-4435 : (46 x 46 mm)

EZM-4935 : (92 x 46 mm)

EZM-7735 : (69 x 69 mm)

EZM-9935 : (92 x 92 mm)

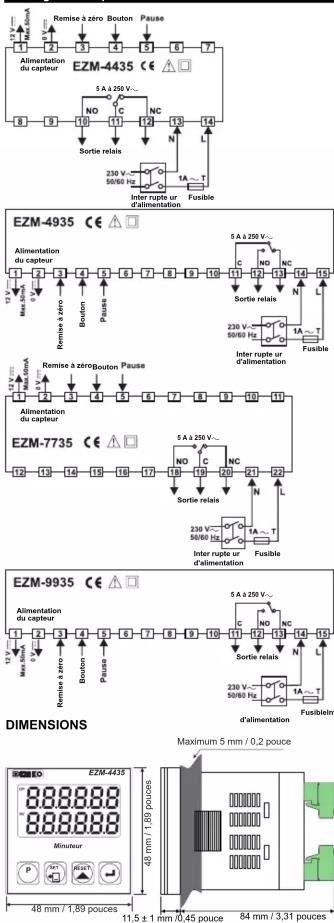

Câblages électriques

11.5 + 1 mm / 0.45 pouce
84 mm / 3.31 pouces

11,5 ± 1 mm / 0,45 pouce
4 mm / 3,31 pouces

MONTAGE SUR PANNEAU

B20-415 888888 888888 Power Cable unit 1 2 3

1-Avant d'installer l'appareil dans votre panneau, assurez-vous que la découpe du panneau a la taille appropriée.

2- Vérifiez la position du joint du panneau avant.

3- Insérez le produit à travers la découpe. Si la pince de fixation est sur l'appareil, enlevez-la avant d'insérer l'appareil dans le panneau.

4- Insérez l'appareil dans la découpe du panneau de la face avant.

5-Insérez les brides de fixation dans les trous situés sur les faces supérieure et inférieure du produit et serrez les vis de fixation jusqu'à ce que l'appareil soit complètement immobilisé dans le panneau.

Découpe du panneau

EZM-4435 65 mm / 2,56 pouces (min) 65 mm / 2,56 pouces (min) 46 mm / 1,81 pouces (min) 46 mm / 1,81 pouces (min)

EZM-4935

129 mm / 5,08 pouces (min) 65 mm / 2,56 pouces (min) 46 mm / 1,81 pouces (min) 92mm / 3,62 pouces (min)

EZM-7735

97 mm / 3.82 pouces (min) 69 mm / 2.72 pouces (min) 97 mm / 3.82 pouces (min)

EZM-9935

129 mm / 5,08 pouces (min) 92 mm / 3,62 pouces (min) 129 mm / 5,08 pouces (min) 92 mm / 3,62 pouces (min)

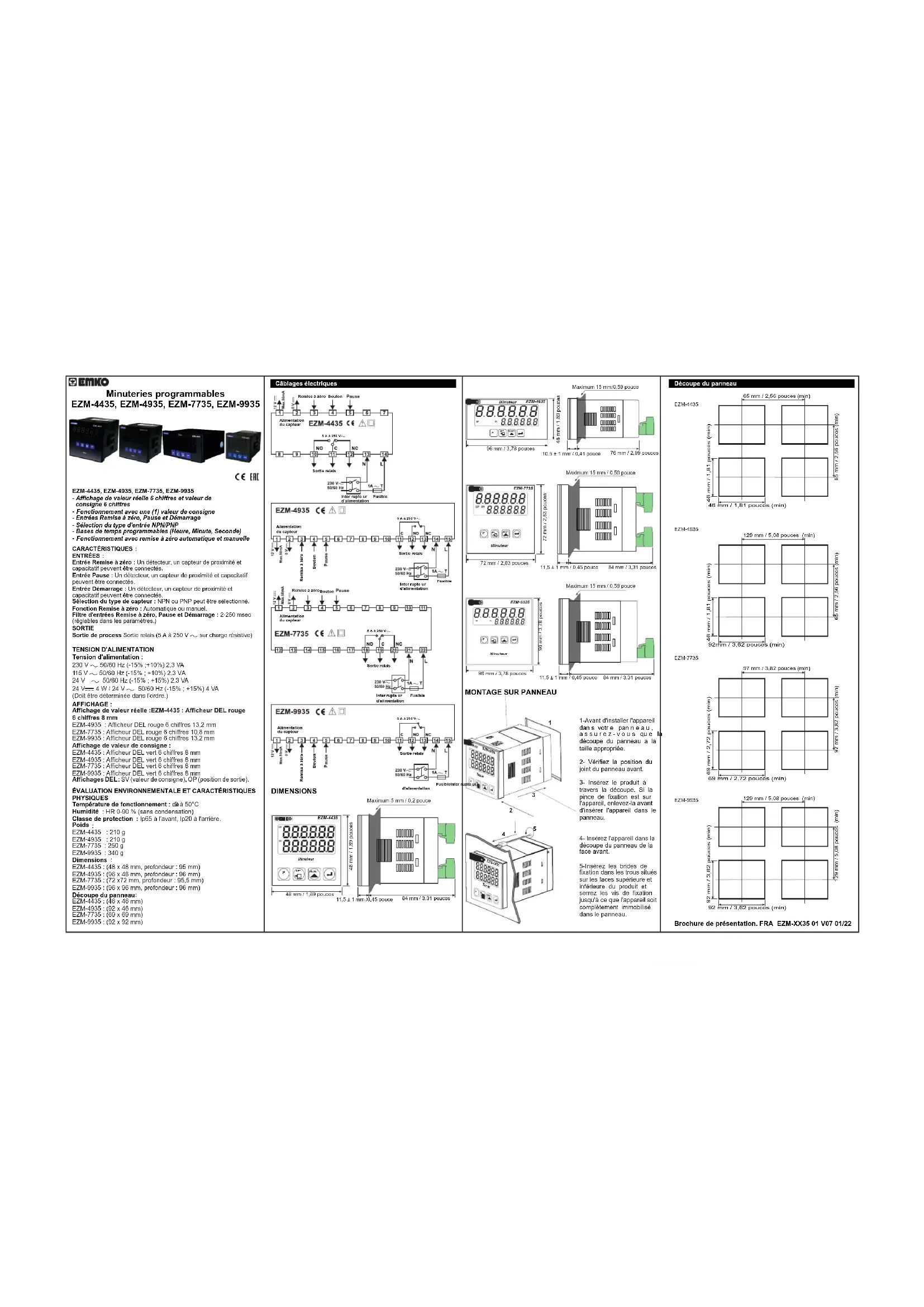

Brochure de présentation. FRA EZM-XX35 01 V07 01/22

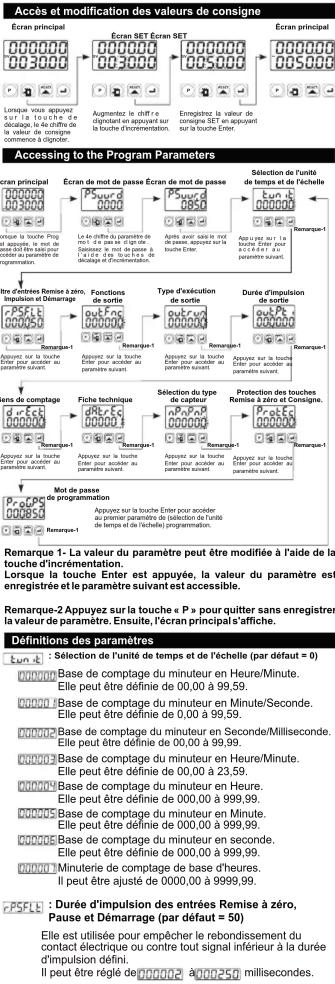

Accès et modification des valeurs de consigne Écran principal Ecran SET Ecran SET 000000 003000 000000 003000 000000 005000 000000 005000 Lorsque vous appuyez sur la touche de décaiture, le chiffre de la valeur de con signature comminé à cligneur. Augmentez la chiff t e cligneur en appuyez sur la boute d'incélération. Enregistrer la valeur de con signature SET en appuyez sur la touche Enter. Accessing to the Program Parameters Écran principal Ecran de mot de passe Ecran de mot de passe Pcurd 4800 Le cédits du terrain de mot d'e pas se d'origine de passe, pour un le plus de douvrage et d'exciteur. Applés avoir sain le mot de passe, appuyez sur la boute Enter. Sélection de l'unité de temps et de l'échelle Tun 288 Remarque-1 Appu est sur la boute Enter pour et une 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e les trées rémises à zéro, Impulsion et Démarrage Fonctions de sortie Type d'exécution de sortie Durée d'impulsion de sortie rpsctt outrac sur la touche Entier pour accérer au paratrième suivant. Appouez sur la touche Entier pour accérer au paratrième suivant. Type d'exécution de sortie Durée d'impulsion de sortie rpsctt outrac sur la touche Entier pour accérer au paratrième suivant. Appouez sur la touche Entier pour accérer au paratrième suivant. Protection des touches Remise à zéro et Consigne. Remarque-1 Remarque-1 Mots de passe de programmation Fiche technique RerEC 000000 RerEC 000000 RerEC 000000 RerEC 000000 RerEC 000000 RerEC 000000 RerEC 000000 RerEC 000000 RerEC 000000 RerEC 000000 Remarque-1. La valeur du paramètre peut être modifiée à l'aide de la touche d'incrémination. Lorsque la touche Enter est appuyez, la valeur du paramètre est enregistrée et le paramètre suivant est accessible. Remarque-2. Appuyez sur la touche « P » pour quitter sans enregistrer- la valeur de paramètre. Ensuite, l'écran principal's affiche. Définitions des paramètres Tun-1 : Sélection de l'unité de temps et de l'échelle (par défaut = 0) ONOOO Base de comptage du minuteur en Heure/Minute. Elle peut être définie de 0,0,0 à 99,59. ONOOO Base de comptage du minuteur en Minute/Seconde. Elle peut être définie de 0,0,0 à 99,59. ONOOO Base de comptage du minuteur en Seconde/Millisecond. Elle peut être définie de 0,0,0 à 99,99. ONOOO Base de comptage du minuteur en Heure/Minute. Elle peut être définie de 0,0,0 à 23,59. ONOOO Base de comptage du minuteur en Heure. Elle peut être définie de 0,0,0 à 999,99. ONOOO Base de comptage du minuteur en Minute. Elle peut être définie de 0,0,0 à 999,99. ONOOO Base de comptage du minuteur en seconde. Elle peut être définie de 0,0,0 à 999,99. ONOOO Minuterie de comptage de base d'heures. Il peut être ajusté de 0,0,0,0 à 9999,99. PSFEL : Durée d'impulsion des entrées Remise à zéro, Pause et Démarrage (par défaut = 50) Elle est utilisée pour empêcher le rebondissement du contact électrique ou contre tout signal inférieur à la durée d'impulsion défini. Il peut être régulé de 266662 à 266662 millisecondes.

outFnc : Fonctions de sortie (par défaut = 0)

O: Remise à zéro manuelle-1 : le process effectue le comptage jusqu'à ce que survienne la remise à zéro. Lors que la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée.

1: Remise à zéro manuelle-2: Le process effectue le comptage jusqu'à ce que la valeur de comptage atteigne la valeur de consigne Set. Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiés. Le comptage ne change pas jusqu'à ce que survienne la remise à zéro manuelle.

1. Remise à zéro manuelle-3 : le process effectue le comptage jusqu'à ce que survienne la remise à zéro. Lors que la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. Après la fin de la durée d'impulsion de la sortie (loutPt) la position de sortie modifie l'ancienne position.

3: Remise à zéro automatique-3 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur de process est automatiquement remise à zéro et le comptage continuer de « 0 » (comptage) ou « Set » (décomptage) si l'entrée de démarrage est active après la fin de la durée d'impulsion de sortie, la position de sortie modifie l'ancienne position.

4: Remise à zéro automatique-2 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. Le comptage ne continue pas à ou au-delà de la valeur de consigne. La valeur du process est automatiquement remise à zéro. Le comptage continue de « 0 » (comptage) ou « Set » (décomptage) si le démarrage est actif. La position de sortie modifie l'ancienne position à la fin de la durée de l'impulsion de sortie.

5: Remise à zéro automatique-3 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur de comptage devient zéro (pour 0->P), le comptage recommence sur la valeur «0», si l'entrée de démarrage est active, mais valeur de consigne apparaît à l'écran de la valeur de process. La position de sortie devient l'ancienne valeur, et la valeur réelle de comptage peut s'afficher à la fin de la durée d'imulsion de sortie.

6: Remise à zéro automatique-4 :Lorsque la valeur de contrôle atteint la valeur de consigne Sel, la position de sortie est modifiée. La valeur de comptage est automatiquement remise à zéro et le comptage continuera (pour 0->P) ; si l'entrée de démarrage est active, la position de sortie modifie fancienne position à la fin de la durée d'impulsion de sortie.

7: Remise à zéro automatique -5 : Le process effectue le comptage jusqu'à ce que la valeur de comptage atteigne la valeur de consigne Set. La valeur de comptage est automatiquement remise à zéro et la position de sortie est modifiée, si l'entrée de démarrage est active alors le comptage continuera "0" (comptage) ou "Set" (décomptage).

autrun : Type d'exécution de sortie (par défaut = 0) 00000 Normalement hors tension. 00000 Normalement sous tension.

outPt : Durée d'impulsion de sortie (par défaut = )00.02.00 Il détermine combien de temps la sortie sera active. Il peut être réglé de 00,00,00 à 99,59,99 (99 minutes; 59,99 secondes). Ifite 00,00,00, alors il fonctionne définitivement.

d ur Ecb : Sens de comptage (par défaut = 0) 000000 Comptage. (0 ->Prédéfinir) 000001 Décomptage. (Prédéfinir--> 0 )

dRtrEc : Fiche de données (par défaut = 1) 00000 La valeur de comptage est sauvegardée dans la mémoire lorsque l'alimentation est coupée et elle est restaurée à la remise sous tension. 00001 La valeur de comptage n'est pas sauvegardée dans la mémoire lorsque l'alimentation est coupée.

nPnPnP : Sélection du type de capteur (par défaut=0) 000000 Le type de capteur NPN est sélectionné. 000001 Le type de capteur PNP est sélectionné.

ProtEc : Protection des touches Remise à zéro et Consigne (pour accéder au panneau avant) (par défaut=0) Pas de remise à zéro ni protection de consigne Set. Seule la protection de la touche de Remise à zéro est active. Seule la protection de la touche de consigne Set est active. Protection complète. La protection de la touche de Remise à zéro et de consigne Set est active.

ProGPS : Mot de passe de programmation (par défaut = 0) Le mot de passe est utilisé pour avoir accès aux paramètres de programmation.

Elle peut être réglée entre 000000 à 009999

S'il est de 000000, il n'y a pas de protection par mot de

passe pour acceder aux paramètres de programmation. Lors de la programmation, en appuyant sur la touche

3 il est différent de « 0 » et que l'utilisateur souhaite accéder aux paramètres de programmation :

1-ISi l'utilisateur ne saisit pas la valeur PSuurd correctement, l'écran de l'opération apparaît sans entrer les paramètres de l'utilisateur.

2-WLorsque PSuvrd dans l'écran supérieur et 00000 dans l'écran inférieur s'affichent, si l'utilisateur appuie sur la touche ENTER sans entrer le mot de passe (pour afficher les paramètres).

L'utilisateur peut voir tous les paramètres sauf le mot de passe de programmation, mais l'appareil ne permet pas de modifier l'un des paramètres de programmation.

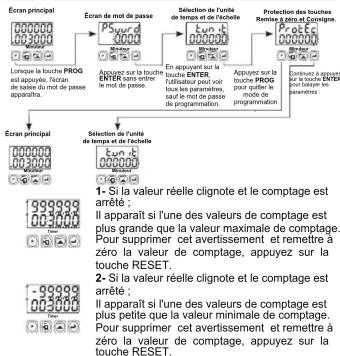

Messages d'erreur dans le compteur programmable EZM-XX35

Écran principal Lômique la touche PROG est appuyées, l'écran de saisse du mot de passe apparatra. Écran principal P PARTE ENRIER LE MÔNE Sélection de l'unité de temps et d'Echelle En appuyant sur la touche ENTER l'attuaissant peut voir tous les paramètres, sauf le mot de passage. En appuyant sur la touche PROG pour quitter le mode de programmation. Confraient à appuyant sur l'écran des paramètres. Sélection de l'unité de temps et d'Echelle 1 - Si la valeur réelle clignote et le comptage est arrêté : Il apparaît si l'une des valeurs de comptage est plus grande que la valeur maximale de comptage. Pour supprimer cet avertissement et remettre à zéro la valeur de comptage, appuyez sur la touche RESET. 2 - Si la valeur réelle clignote et le comptage est arrêté : Il apparaît si l'une des valeurs de comptage est plus nette que la valeur minimale de comptage. Pour supprimer cet avertissement et remettre à zéro la valeur de comptage, appuyez sur la touche RESET.

Installation Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'utilisateur et les mises en garde ci-dessous.

Dans l'emballage. - l'appareil (x1) - Brides de fixation (x2 pièces) - Manuel d'utilisateur (x1 copie) Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit. Gardez échangeur d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système. L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible. Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance. Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil. Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie. N'utilize pas l'appareil dans les atmosphères gazeuses, inflammables exploités. Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique. Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage. Il vous incombe d'énférer que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

Garantie EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux dans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.

Société du fabricant

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.S.

Téléphone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informations de commande

EZM-4435 (48x48 DIN 1/16)EZM-4935 (96x48 DIN 1/8)EZM-7735 (72x72 DIN)EZM-9935 (96x96 DIN 1/4)

A

B

C

D

E

F

G

HI

/

U

V

W

Z

0

0

0

/10

00

00

/

A Tension d'alimentation

2	24 V (-%15;+%15)/24 V ~(-%15;+%15) 50/60 Hz
3	24 V~(-%15;+%15) 50/60 Hz
4	115 V~(-%15;+%10) 50/60 Hz
5	230 V~(-%15;+%10) 50/60 Hz
9	Client

Sortie 1E

1 Sortie relais (5 A à 250 V\~) sur charge résistive

Toutes les informations de commande de la minuterie numérique EZM-xx35 sont indiquées dans le tableau ci-dessus. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande.

Tout d'abord, la tension d'alimentation, puis les autres spécifications

doivent être déterminées.

veuillez remplir les blancs de code de commande en fonction de vos

besoins. Veuillez nous contenter, gives besoins sont en dehors des normes.

Symbole désignant Vac ∼

Symbole désignant Vcc ---

Symbole désignant Vacet Vcc ≈

Nous vous remercions d'avoir choisi les produits

Emko Elektronik. Vous pouvez telecharger le

www.emkoelektronik.com.tr
