EZM-9935 - Appareil de mesure électrique Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur / minuterie programmable, catégorie appareil de mesure électrique
Dimensions	96 x 96 mm, profondeur 96 mm
Poids	340 g
Alimentation	230 V~ 50/60 Hz (-15%:+10%) 2.3 VA ; 115 V~ 50/60 Hz (-15%:+10%) 2.3 VA ; 24 V~ 50/60 Hz (-15%:+15%) 2.3 VA ; 24 Vcc 4 W
Affichage	DEL rouge 6 chiffres 13.2 mm pour valeur réelle ; DEL vert 6 chiffres 8 mm pour consigne
Entrées	Remise à zéro, Pause, Démarrage ; compatibles détecteurs NPN/PNP ; filtre réglable 2-250 ms
Sortie	Relais 5 A / 250 V~ sur charge résistive
Bases de temps	Programmables : Heure, Minute, Seconde, avec échelles multiples (0.00 à 9999.99)
Fonctions de sortie	7 modes : RAZ manuelle ou automatique, avec ou sans impulsion
Protection des touches	Protection programmable pour touches RAZ et consigne
Mot de passe	Programmable de 000000 à 009999
Sens de comptage	Comptage ou décomptage choisissable
Température de fonctionnement	0 à 50°C
Humidité	0-90 % HR sans condensation
Classe de protection	IP65 façade, IP20 arrière
Matériau du boîtier	Plastique
Fixation	Montage sur panneau avec brides fournies ; découpe 92 x 92 mm
Raccordement	Bornier à vis
Entretien et nettoyage	Nettoyer avec un chiffon imbibé d'alcool éthylique ou d'eau ; ne pas utiliser de solvants hydrocarbonés
Sécurité	Couper l'alimentation avant toute intervention ; ne pas utiliser en atmosphère explosive
Pièces détachées et réparabilité	Réparation par technicien qualifié ; fabricant : Emko Elektronik, tél. [phone]
Garantie	2 ans contre défauts de matériaux et fabrication

FOIRE AUX QUESTIONS - EZM-9935 Emko

Comment régler la base de temps (Heure/Minute/Seconde) ?

Appuyez sur la touche PROG pour accéder au mode de programmation. Le paramètre tun-1 permet de sélectionner l'unité et l'échelle (par exemple 00000 pour Heure/Minute). Utilisez la touche d'incrémentation pour choisir la valeur désirée, puis appuyez sur ENTER pour valider.

Comment raccorder un capteur NPN ou PNP ?

Dans les paramètres, réglez nPnPnP : 00000 pour NPN, 00001 pour PNP. Les entrées RAZ, Pause et Démarrage acceptent les deux types de capteurs.

Pourquoi la valeur réelle clignote-t-elle et le comptage s'arrête ?

Cela indique un dépassement de plage. Si elle clignote en haut, la valeur dépasse le maximum ; appuyez sur RESET pour remettre à zéro. Si en bas, elle dépasse le minimum ; même action.

Comment protéger les touches RAZ et consigne contre une modification accidentelle ?

Dans le paramètre ProtEc, choisissez la valeur entre 0 et 3 : 0 = aucune protection, 1 = protection RAZ seule, 2 = protection consigne seule, 3 = protection complète.

Quelle est la durée d'impulsion de sortie maximale ?

Le paramètre outPt peut être réglé de 00.00.00 à 99.59.99 (99 minutes 59,99 secondes). Si réglé sur 00.00.00, la sortie reste active en continu.

Comment réinitialiser le mot de passe perdu ?

Si vous avez oublié le mot de passe, vous pouvez voir tous les paramètres sauf le mot de passe lui-même en laissant le champ vide et en appuyant sur ENTER. Mais vous ne pourrez pas modifier les réglages. Contactez le fabricant pour une réinitialisation complète.

Quel est le sens de comptage par défaut et comment le changer ?

Par défaut, le comptage se fait de 0 vers la consigne (valeur 00000). Pour un décomptage, réglez d ur Ecb sur 00001 (de la consigne vers 0).

Comment connecter l'alimentation ?

Utilisez la tension nominale indiquée sur l'étiquette (230 V~, 115 V~ ou 24 V). L'appareil est livré sans interrupteur ni fusible ; il est conseillé d'en ajouter un en série. Respectez les bornes : phase, neutre et éventuellement terre.

Que faire si l'affichage reste éteint ?

Vérifiez l'alimentation (câblage, fusible, tension). Assurez-vous que la tension est bien dans la plage autorisée. Si le problème persiste, contactez le service après-vente.

L'appareil peut-il être utilisé en atmosphère explosive ?

Non. Le manuel interdit formellement l'utilisation dans des atmosphères gazeuses, inflammables ou explosives. Respectez cette consigne pour éviter tout risque d'explosion.

MODE D'EMPLOI EZM-9935 Emko

- Affichage de valeur réelle 6 chiffres et valeur de

consigne 6 chiffres

- Fonctionnement avec une (1) valeur de consigne Entrées Romine à zéro. Rovers et Rémarage

- Entrees Remise à zero, Pause et Demarrage Sélection du type d'entrés NBN/PNR

- Selection du type d'entree NPN/PNP - Bases de temps programmables (Heure, Minute, Seconde)

- Fonctionnement avec remise à zéro automatique et manuelle

1. 2017年1月1日

CARACTERISTIQUES

ENTRÉES

Entrée Remise à zéro : Un détecteur, un capteur de proximité et

capacitatif peuvent être connectés

Entrée Pause : Un détecteur, un capteur de proximité et capacitatif

peuvent être connectes

Entrée Démarrage : Un détecteur, un capteur de proximité et

capacitatif peuvent être connectés

Sélection du type de capteur : NPN ou PNP peut être sélectionné.

Fonction Remise à zéro : Automatique ou manuel

Filtre d'entrees Remise à zero, Pause et Demarrage : 2-250 msec (réglables dans les paramètres)

(regables dans les paramètres.) SORTIE

SORTIE

Sortie de process Sortie relais (5 A à 250 V ∼ sur charge résistive)

Tension d'alimentation :

230 V ∼ 50/60 Hz (-15% :+10%) 2.3 VA

115 V = 50/60 Hz (-15% : +10%) 2.3 VA

115 V > C 50/60 Hz (-15%, +18%) 2.3 VA 24 V, c = 50/60 Hz (-15% : +15%) 2.3 VA

24 V - C 30/30 Hz (15% ; +15%) 2,5 VA 34 V = 1 W / (34) V = 50/30 Hz (15%

24 V=4 W/24 V\~50/60 Hz (-15%; +15%) 4 VA

(Doit être déterminee dans l'ordre.)

AFFICHAGE

Affichage de valeur réelle :EZM-4435 : Afficheur DEL rouge

6 chiffres 8 mm

EZM-4935 : Afficheur DEL rouge 6 chiffres 13.2 mm

EZM-7735 : Afficheur DFL rouge 6 chiffres 10,8 mm

EZM-9935 : Afficheur DEL rouge 6 chiffres 13,2 mm

Affichage de valeur de consigne

Amenage de Valour de consigne : EZM-4435 : Afficheur DEL vert 6 chiffres 8 mm

EZM-4435 : Afficheur DEL vert 6 chiffres 8 mm EZM 4935 : Afficheur DEL vert 6 chiffres 8 mm

EZM-4935 : Afficheur DEL vert 6 chiffres 8 mm EZM-7735 : Afficheur DEL vert 6 chiffres 8 mm

EZM-7735. Afficheur DELL vert 6 chiffres 8 mm EZM-0025. Afficheur DELL vert 6 chiffres 8 mm

EZM-9935 : Amicheur DEL vert 6 chiffres 8 mm Affichages DEL : SV (valeur de consigne) OP (position de sortie)

Amenages BEE: OV (Valcar de consigné), OP (position de sortie).

ÉVALUATION ENVIRONNEMENTALE ET CARACTÉRISTIQUES

PHYSIQUES

Température de fonctionnement : de à 50°C

Humidité : HR 0-90 % (sans condensation)

Classe de protection : In65 à l'avant, In20 à l'arrière

Poids

E7M-4435 : 210 a

EZM-4435 : 210 g EZM 4035 : 210 g

EZM-4935 .210 g EZM 7735 : 250 a

EZM-7735 . 250 g EZM-8935 . 240 g

EZM-9935 : 340 g

Dimensions

EZM-4435 : (48 x 48 mm, profondeur : 95 mm)

EZM-4935 : (96 x 48 mm, profondeur : 96 mm)

EZM-7735 : (72 x72 mm, profondeur : 95,5 mm)

EZM-9935 : (96 x 96 mm, profondeur : 96 mm)

Découpe du panneau:

EZM-4435 : (46 x 46 mm)

EZM-4935 : (92 x 46 mm)

EZM-7735 : (69 x 69 mm)

EZM-9935 : (92 x 92 mm)

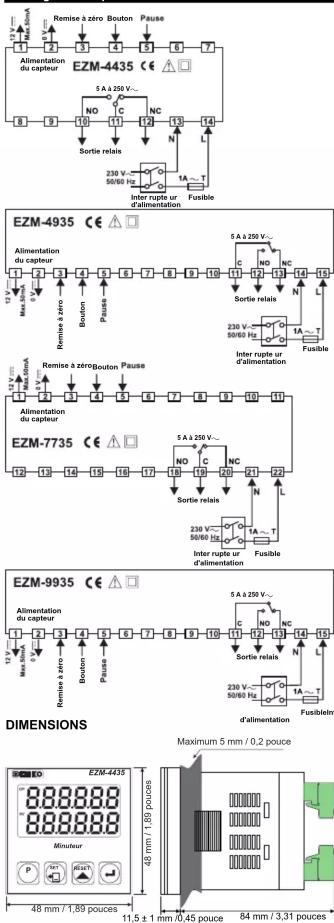

Câblages électriques

11.5 + 1 mm / 0.45 pouce
84 mm / 3.31 pouces

11,5 ± 1 mm / 0,45 pouce
4 mm / 3,31 pouces

MONTAGE SUR PANNEAU

1-Avant d'installer l'appareil dans votre panneau, assurez-vous que la découpe du panneau a la taille appropriée.

2- Vérifiez la position du joint du panneau avant.

3- Insérez le produit à travers la découpe. Si la pince de fixation est sur l'appareil, enlevez-la avant d'insérer l'appareil dans le panneau.

4- Insérez l'appareil dans la découpe du panneau de la face avant.

5-Insérez les brides de fixation dans les trous situés sur les faces supérieure et inférieure du produit et serrez les vis de fixation jusqu'à ce que l'appareil soit complètement immobilisé dans le panneau.

Découpe du panneau

EZM-4435 65 mm / 2,56 pouces (min) 65 mm / 2,56 pouces (min) 46 mm / 1,81 pouces (min) 46 mm / 1,81 pouces (min)

EZM-4935

EZM-7735

97 mm / 3.82 pouces (min) 69 mm / 2.72 pouces (min) 97 mm / 3.82 pouces* (min)

EZM-9935

129 mm / 5.08 pouces (min) 92 mm / 3.62 pouces (min) 129 mm / 5.08 pouces (min) 92 mm / 3.62 pouces (min)

Brochure de présentation. FRA EZM-XX35 01 V07 01/22

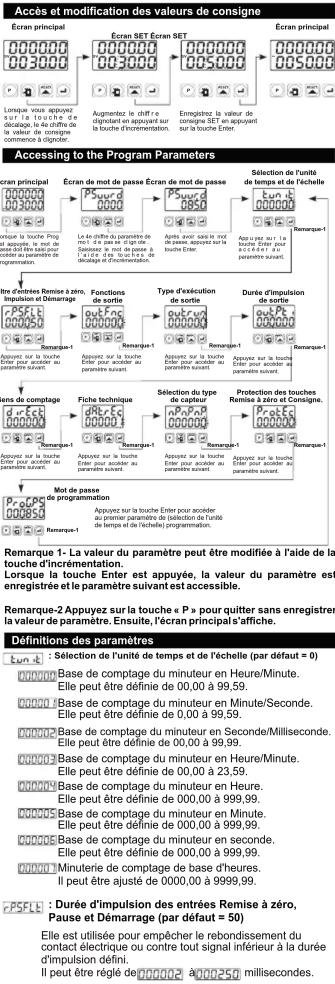

Accès et modification des valeurs de consigne Écran principal Ecran SET Ecran SET 000000 003000 000000 003000 000000 005000 000000 005000 Lorsque vous appuyez la touche de décaiture, le chiffre de la valeur de consigne comminé à cligneur. Augmentez la chiff t e cligneur en appuyez sur la touche d'incélération. Enregistrer la valeur de consigne SET en appuyez sur la touche Enter. Accessing to the Program Parameters Écran principal Ecran de mot de passe Ecran de mot de passe Pcurd 4800 Le cédits du terrain de mot d'e pas se d'origine de passe, pour un le mo de passe, appuyez sur la touche Enter. Sélection de l'unité de temps et de l'échelle Agu est sur : la touche Enter pour et une paône sur la parâmeire suivant. Remarque-1 Type d'exécution de sortie Durée d'impulsion de sortie Remarque-1 Rerce 1 - La valeur du paramètre peut être modifiée à l'aide de la touche d'incélération. Remarque-2 Appuyez sur la touche l'Entor pour accérer au parâmeire suivant. Rerce 1 - La valeur du paramètre peut être modifiée à l'aide de la touche d'incélération. Remarque-1 - La valeur du paramètre peut être modifiée à l'aide de la touche d'incélération. Remarque-2 Appuyez sur la touche « P » pour quitter sans enregistrer la valeur de paramètre. Ensuite, l'écran principal's affiche. Mot de passe de programmation Fiche technique Rerce 4800 Appuyez sur la touche l'Entor pour accérer au parâmeire suivant. Sélection de type de capteur Rerce 4800 Appuyez sur la touche l'Entor pour accérer au parâmeire suivant. Protection des touches Remise à zéro et Consigne. Remarque-1 Rerce 1 - La valeur du paramètre peut être modifié à l'aide de la touche d'incélération. Remarque-2 Appuyez sur la touche « P » pour quitter sans enregistrer la valeur de paramètre. Ensuite, l'écran principal's affiche. DéfinitionS des paramètres Tun-1 : Sélection de l'unité de temps et de l'échelle (par défaut = 0) ONOOO Base de comptage du minuteur en Heure/Minute. Elle peut être définie de 0,00 à 99,59. ONOOO Base de comptage du minuteur en Minute/Seconde. Elle peut être définie de 0,00 à 99,59. ONOOO Base de comptage du minuteur en Seconde/Millisecond. Elle peut être définie de 0,00 à 99,99. ONOOO Base de comptage du minuteur en Heure/Minute. Elle peut être définie de 0,00 à 23,59. ONOOO Base de comptage du minuteur en Heure. Elle peut être définie de 0,00 à 999,99. ONOOO Base de comptage du minuteur en Minute. Elle peut être définie de 0,00 à 999,99. ONOOO Base de comptage du minuteur en seconde. Elle peut être définie de 0,00 à 999,99. ONOOO Minuterie de comptage de base d'heures. Il peut être ajusté de 0,00,00 à 9999,99. PSFEL : Durée d'impulsion des entrées Remise à zéro, Pause et Démarrage (par défaut = 50) Elle est utilisée pour empêcher le rebondissement du contact électrique ou contre tout signal inférieur à la durée d'impulsion défini. Il peut être régleré de 0,00,00 à 1,00,250 milliseconds.

outFnc : Fonctions de sortie (par défaut = 0)

O: Remise à zéro manuelle-1 : le process effectue le comptage jusqu'à ce que survienne la remise à zéro. Lors que la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée.

1: Remise à zéro manuelle-2: Le process effectue le comptage jusqu'à ce que la valeur de comptage atteigne la valeur de consigne Set. Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiés. Le comptage ne change pas jusqu'à ce que survienne la remise à zéro manuelle.

2: Remise à zéro manuelle-3 : le process effectue le comptage jusqu'à ce que survienne la remise à zéro. Lors que la valeur de comptage atteint la valeur de consigne. Set, la position de sortie est modifiée. Après la fin de la durée d'impulsion de la sortie (loutPt) la position de sortie modifie l'ancienne position.

3: Remise à zéro automatique-3 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur de process est automatiquement remise à zéro et le comptage continuera de « 0 » (comptage) ou « Set » (décomptage) si l'entrée de démarrage est active après la fin de la durée d'impulsion de sortie, la position de sortie modifie l'ancienne position.

4: Remise à zéro automatique-2 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. Le comptage ne continue pas à ou au-delà de la valeur de consigne. La valeur du process est automatiquement remise à zéro. Le comptage continue de « 0 » (comptage) ou « Set » (décomptage) si le démarrage est actif. la position de sortie modifie l'ancienne position à la fin de la durée de l'impulsion de sortie.

5: Remise à zéro automatique-3 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur de comptage devient zéro (pour 0->P), le comptage recommence sur la valeur «0», si l'entrée de démarrage est active, mais valeur de consigne apparaît à l'écran de la valeur de process. La position de sortie devient l'ancienne valeur, et la valeur réelle de comptage peut s'afficher à la fin de la durée d'impulsion de sortie.

6: Remise à zéro automatique-4 :Lorsque la valeur de contrôle atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur de comptage est automatiquement remise à zéro et le comptage continuera (pour 0->P) ; si l'entrée de démarrage est active, la position de sortie modifie fancienne position à la fin de la durée d'impulsion de sortie.

7: Remise à zéro automatique -5 : Le process effectue le comptage jusqu'à ce que la valeur de comptage atteigne la valeur de consi gne Sel. La valeur de comptage est automatiquement remise à zéro et la position de sortie est modifiée, si l'entrée de démarrage est active alors le comptage continuera "0" (comptage) ou "Sel" (décomptage).

autrun : Type d'exécution de sortie (par défaut = 0) 00000 Normalement hors tension. 00000 Normalement sous tension.

outPt : Durée d'impulsion de sortie (par défaut = )00.02.00 Il détermine combien de temps la sortie sera active. Il peut être réglé de 00,00,00 à 99,59,99 (99 minutes; 59,99 secondes). Ifite 00,00,00, alors il fonctionne définitivement.

d ur Ecb : Sens de comptage (par défaut = 0) 000000 Comptage. (0 ->Prédéfinir) 000001 Décomptage. (Prédéfinir--> 0 )

dRtrEc : Fiche de données (par défaut = 1) 00000 La valeur de comptage est sauvegardée dans la mémoire lorsque l'alimentation est coupée et elle est restaurée à la remise sous tension. 00001 La valeur de comptage n'est pas sauvegardée dans la mémoire lorsque l'alimentation est coupée.

nPnPnP : Sélection du type de capteur (par défaut=0) 000000 Le type de capteur NPN est sélectionné. 000001 Le type de capteur PNP est sélectionné.

ProtEc : Protection des touches Remise à zéro et Consigne (pour accéder au panneau avant) (par défaut=0) Pas de remise à zéro ni protection de consigne Set. Seule la protection de la touche de Remise à zéro est active. Seule la protection de la touche de consigne Set est active. Protection complète. La protection de la touche de Remise à zéro et de consigne Set est active.

ProGPS : Mot de passe de programmation (par défaut = 0) Le mot de passe est utilisé pour avoir accès aux paramètres de programmation.

Elle peut être réglée entre 000000 à 009999

S'il est de 000000, il n'y a pas de protection par mot de

passe pour acceder aux paramètres de programmation. Lors de la programmation, en appuyant sur la touche

3 il est différent de « 0 » et que l'utilisateur souhaite accéder aux paramètres de programmation :

1-ISi l'utilisateur ne saisit pas la valeur PSuurd correctement, l'écran de l'opération apparaît sans entrer les paramètres de l'utilisateur.

2-WLorsque PSuvrd dans l'écran supérieur et 90000 dans l'écran inférieur s'affichent, si l'utilisateur appuie sur la touche ENTER sans entrer le mot de passe (pour afficher les paramètres).

L'utilisateur peut voir tous les paramètres sauf le mot de passe de programmation, mais l'appareil ne permet pas de modifier l'un des paramètres de programmation.

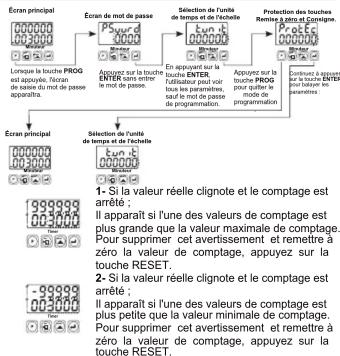

Messages d'erreur dans le compteur programmable EZM-XX35

Écran principal Lômique la touche PROG est appuyées, l'écran de saisse du mot de passe apparatra. Écran principal P PARTE ENRIER LE MÔNE Sélection de l'unité de temps et d'Echelle En appuyantir sur la touche ENTER l'attuaissant peut voir tous les paramètres, sauf le mot de passe. Appuyantir sur la touche PROG pour quitter le mode de programmation. Continued à appuyantir sur l'écran des paramètres. Sélection de l'unité de temps et d'Echelle 1 - Si la valeur réelle clignote et le comptage est arrêté : Il apparaît si l'une des valeurs de comptage est plus grande que la valeur maximale de comptage. Pour supprimer cet avertissement et remettre à zéro la valeur de comptage, appuyez sur la touche RESET. 2 - Si la valeur réelle clignote et le comptage est arrêté : Il apparaît si l'une des valeurs de comptage est plus amitié que la valeur minimale de comptage. Pour supprimer cet avertissement et remettre à zéro la valeur de comptage, appuyez sur la touche RESET.

Installation Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'utilisateur et les mises en garde ci-dessous.

Dans l'emballage. - l'appareil (x1) - Brides de fixation (x2 pièces) - Manuel d'utilisateur (x1 copie) Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit. Gardez d'acident d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système. L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible. Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance. Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil. Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie. N'utilize pas l'appareil dans les atmosphères gazeuses, inflammables explosives. Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique. Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage. Il vous incombe d'énférer que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

Garantie EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux dans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.

Société du fabricant

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.S.

Téléphone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informations de commande

EZM-4435 (48x48 DIN 1/16)EZM-4935 (96x48 DIN 1/8)EZM-7735 (72x72 DIN)EZM-9935 (96x96 DIN 1/4)

A

B

C

D

E

F

G

HI

/

U

V

W

Z

0

0

0

/10

00

00

/

A Tension d'alimentation

2	24 V (-%15;+%15)/24 V ~(-%15;+%15) 50/60 Hz
3	24 V~(-%15;+%15) 50/60 Hz
4	115 V~(-%15;+%10) 50/60 Hz
5	230 V~(-%15;+%10) 50/60 Hz
9	Client

Sortie 1E

1 Sortie relais (5 A à 250 V\~) sur charge résistive

Toutes les informations de commande de la minuterie numérique EZM-xx35 sont indiquées dans le tableau ci-dessus. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande.

Tout d'abord, la tension d'alimentation, puis les autres spécifications

doivent être déterminées.

veuillez remplir les blancs de code de commande en fonction de vos

besoins. Veuillez nous contenter, gives besoins sont en dehors des normes.

Symbole désignant Vac ∼

Symbole désignant Vcc ---

Symbole désignant Vacet Vcc ≈

Nous vous remercions d'avoir choisi les produits

Emko Elektronik. Vous pouvez telecharger le

www.emkoelektronik.com.tr
