PP-200 - Oscilloscope VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonde passive atténuée pour oscilloscope
Modèle	PP-200
Marque	Voltcraft
Bande passante (-3 dB)	200 MHz
Temps de montée (X10)	< 1,75 ns
Temps de montée (X1)	< 50 ns
Capacité d'entrée (X10)	18,5 pF - 22,5 pF
Capacité d'entrée (X1)	85 pF - 115 pF
Résistance d'entrée (X10)	10 MΩ
Résistance d'entrée (X1)	1 MΩ
Tension d'entrée max. (X10)	600 V DC / 600 V crête AC
Tension d'entrée max. (X1)	200 V DC / 200 V crête AC
Diviseur	X1 / X10
Bande passante système (X10)	DC - 200 MHz
Bande passante système (X1)	DC - 6 MHz
Catégorie de mesure	CAT II
Conditions de travail	-10 °C à +50 °C, 15% à 80% HR
Conditions de stockage	-20 °C à +75 °C, 15% à 85% HR
Poids	55 g
Longueur de câble coaxial	env. 120 cm
Dimensions de la pointe	env. 95 mm
Connecteur	BNC
Compatibilité oscilloscope	DSO-3204 (Conrad)
Entretien et nettoyage	Nettoyer avec un chiffon propre, non pelucheux, antistatique légèrement humidifié. Ne pas utiliser de produits abrasifs ou solvants.
Consignes de sécurité	Ne jamais dépasser les tensions max. indiquées. Utiliser uniquement dans des locaux secs. Débrancher la sonde avant de nettoyer.
Contenu de la livraison	Sonde, embout avec crochet rétractable, fil de masse avec pince crocodile, 8 marquages de câble, capuchon, goupille de réglage, mode d'emploi

FOIRE AUX QUESTIONS - PP-200 VOLTCRAFT

Quelle est la bande passante de la sonde PP-200 ?

La sonde PP-200 a une bande passante de 200 MHz en mode X10.

Comment compenser la sonde PP-200 ?

Utilisez le signal de test 1 kHz de l'oscilloscope et ajustez la compensation avec le tournevis de réglage fourni sur la fiche BNC jusqu'à obtenir un signal rectangulaire parfait.

Quelle est la tension d'entrée maximale en mode X10 ?

La tension d'entrée maximale en mode X10 est de 600 V DC ou 600 V crête AC.

Comment nettoyer la sonde PP-200 ?

Déconnectez la sonde de tout appareil, utilisez un chiffon propre, non pelucheux, antistatique légèrement humidifié. N'utilisez jamais de produits abrasifs ou de solvants.

Quels oscilloscopes sont compatibles avec la sonde PP-200 ?

La sonde PP-200 est conçue pour l'oscilloscope DSO-3204 de Conrad, mais peut être utilisée avec d'autres oscilloscopes ayant une capacité d'entrée de 15-40 pF.

Quelle est la résistance d'entrée en mode X1 ?

En mode X1, la résistance d'entrée est de 1 MΩ.

Puis-je utiliser la sonde PP-200 pour mesurer des tensions secteur ?

Non, la catégorie de mesure est CAT II, adaptée aux circuits basse tension. Ne pas dépasser 600 V crête en X10. Pour le secteur, utilisez une sonde adaptée.

Que faire si la forme d'onde mesurée est déformée ?

Vérifiez d'abord la compensation de la sonde. Si le problème persiste, inspectez le câble et la pointe pour d'éventuels dommages. Assurez-vous que le commutateur X1/X10 est correctement positionné.

Comment connecter la sonde à l'oscilloscope ?

Branchez d'abord le connecteur BNC de la sonde à l'entrée de l'oscilloscope, puis connectez la pointe au point de mesure. Après la mesure, débranchez d'abord la pointe du circuit.

Quels accessoires sont fournis avec la sonde PP-200 ?

La livraison comprend : la sonde, un embout avec crochet rétractable, un fil de masse avec pince crocodile, 8 marquages de câble, un capuchon, une goupille de réglage et le mode d'emploi.

MODE D'EMPLOI PP-200 VOLTCRAFT

Sonde PP-80 pour « DSO-3074 »

Sonde PP-100 pour « DSO-3104 »

Sonde PP-200 pour « DSO-3204 »

N° de commande 2181309

N° de commande 2272387

N° de commande 2181311

Utilisation conforme

Dans le cas de la pointe de sonde PP-80 / PP-100 / PP-200, il s'agit d'une pointe de sonde passive, amortie à faible impédance. Elle permet, connectée avec un oscilloscope, la représentation visuelle de grandeurs électriques et de signaux. La connexion du câble de mesure à l'oscilloscope se fait via des douilles BNC.

Les valeurs d'entrée maximales indiquées sur l'appareil ne doivent jamais être dépassées.

Toute utilisation autre que celle décrite précédemment peut endommager cet appareil. Par ailleurs, elle peut entraîner des risques de court-circuit, d'incendie, de décharge électrique, etc.

Toute transformation ou modification de l'appareil ainsi que l'ouverture du boîtier sont interdites.

Une mesure dans des locaux humides, à l'extérieur ou dans des conditions d'environnement défavorables est interdite.

Les conditions d'environnement adverses sont :

• l'humidité ou humidité atmosphérique est élevée,
• la poussière et des gaz, des vapeurs et des solvants inflammables,
• l'orage ou des conditions orageuses comme des champs électrostatiques intenses etc.

Ce guide rapide explique les précautions de sécurité pour travailler en toute sécurité avec cet appareil.

Il faut impérativement tenir compte des consignes de sécurité des modes d'emploi !

Étendue de la livraison

• Sonde (pointe de sonde)
• Embout avec crochet rétractable
• Fil de masse avec pince crocodile
  • 8 marquages de câble
• Capuchon
  • Goupille de réglage
• Mode d'emploi

Modes d'emplois actuels

Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Consignes de sécurité

Veuillez lire entièrement ce mode d'emploi avant la mise en service ; il contient des instructions importantes relatives au bon fonctionnement du produit.

Tout dommage résultant d'un non-respect du présent manuel d'utilisation entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation de l'appareil non conforme aux spécifications ou d'un non-respect des présentes consignes ! Dans de tels cas, la garantie prend fin.

• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction ou de transformer ce produit soi-même. Ne le démontez pas.
• Cet appareil n'est pas un jouet. Soyez particulièrement vigilant si vous l'utilisez en présence d'enfants.
• Connectez d'abord le câble de mesure à l'oscilloscope avant de raccorder la pointe de sonde au circuit de courant que vous voulez tester. Après la mesure, débranchez d'abord les contacts de mesure du circuit de mesure avant de déconnecter le câble de mesure de l'oscilloscope.

• Une prudence toute particulière s'impose lors de la manipulation des tensions alternatives supérieures à 30 V (CA) ou de tensions continues (CC) supérieures à 30 V ! Avec de telles tensions, le contact avec des câbles électriques peut déjà causer un choc électrique avec danger de mort.
• N'utilisez pas l'appareil dans des locaux et des environnements inappropriés, contenant ou susceptibles de contenir des gaz, des vapeurs ou des poussières inflammables.

La valeur de mesure pourrait ainsi être faussée.

• N'utilisez pour la mesure que des cordons ou des accessoires de mesure qui correspondent aux caractéristiques de l'oscilloscope.

• Lorsque le fonctionnement de l'appareil peut représenter un risque quelconque, mettez l'appareil hors service et veillez à ce qu'il ne puisse pas être remis en marche involontairement. Le fonctionnement sans risque n'est plus assuré lorsque :

• l'appareil présente des dommages visibles,

• l'appareil ne fonctionne plus et
• suite à un stockage prolongé dans des conditions défavorables ou

• lorsque l'appareil a été transporté dans des conditions défavorables.

• N'allumez jamais l'appareil immédiatement après l'avoir transféré d'une pièce froide à une pièce plus tempérée. La condensation formée risque d'endommager le produit. Laissez l'appareil atteindre la température ambiante avant de le brancher.

• Ne démontez jamais l'appareil ! Il y a un risque de choc électrique avec danger de mort !
• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants.
• L'appareil convient uniquement pour une utilisation intérieure, dans des pièces fermées et sèches (donc pas dans une salle de bains ou d'autres locaux humides). Veillez à ce que l'appareil ne soit pas humide ou même mouillé. Il y a un risque de choc électrique avec danger de mort !
• Sur les sites industriels, il convient d'observer les mesures de prévention d'accidents relatives aux installations et aux matériels électriques des associations professionnelles.
• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d'appareils de mesure doit être surveillée par un personnel spécialement formé à cet effet.
• Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonctionne l'appareil ou sur des questions relatives à la sécurité ou au raccordement.
• Manipulez le produit avec précaution. Des chocs, des coups ou des chutes même d'une faible hauteur sont susceptibles de provoquer un endommagement.
• Contrôlez régulièrement la sécurité technique de l'appareil et les câbles de mesure, par exemple un boîtier endommagé ou un écrasement etc. Si vous constatez des dommages, l'appareil de mesure ne doit plus être utilisé.

DANGER DE MORT!

Ne dépassez jamais les valeurs d'entrée max. permises. Ne touchez pas les circuits ou les éléments de circuit, si des tensions supérieures à 30 V/CA rms ou à 30 V/CC peuvent être appliquées ! Danger de mort !

- Contactez notre service de renseignements techniques ou un autre spécialiste en cas de doute quant au raccordement correct de l'appareil, à son utilisation ou si vous avez des questions pour lesquelles vous ne trouvez aucune réponse dans ce mode d'emploi.

Déballage

Après avoir déballé l'appareil, vérifiez qu'aucune pièce ne manque ni ne soit endommagée.

Pour des raisons de sécurité, l'utilisation de pièces endommagées n'est pas autorisée. En cas de détérioration, veuillez contacter notre service après-vente.

Compensation de la pointe de sonde

Avant d'effectuer une mesure avec la pointe de sonde, la compensation doit être vérifiée. La plupart des oscilloscopes ont pour cela un générateur de signaux rectangulaire avec un signal de test 1 KHz. Si une compensation est nécessaire, celle-si peut être adaptée à la fiche BNC à l'aide du tournevis de réglage fourni.

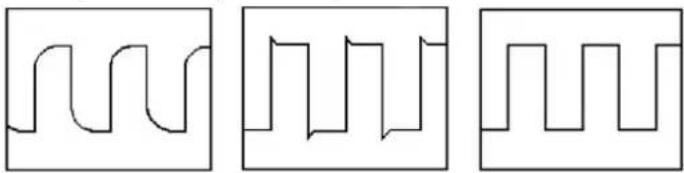

Sous-compensation Surcompensation Compensation correcte

Effectuer une mesure

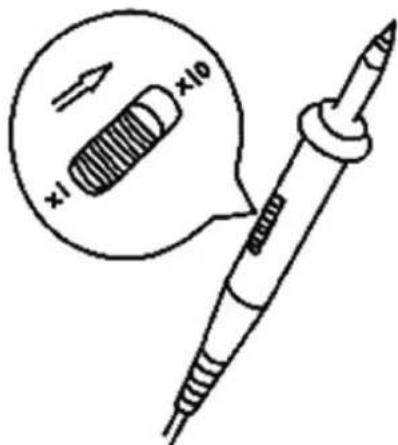

x1 x10

Raccordez la pointe de sonde au signal à mesurer.

Pour cela placez le commutateur de silence sur la positions souhaitée.

Vérifiez la compensation de la pinte de sonde et adaptez-la le cas échéant.

Le signal de mesure ne peut être lié qu'au conducteur intérieur. Le conducteur

extérieur (masse de référence) est connecté au potentiel de terre (conducteur de protection)

• Avant chaque mesure, vérifiez que ni la pointe de sonde ni les cordons de mesure ne sont endommagés. N'effectuez jamais de mesures si l'isolation de protection est endommagée (déchirée, arrachée, etc.).
• Pour éviter un choc électrique, veillez à ne pas toucher directement ou indirectement les raccordements/points de mesure pendant la mesure.
• Pendant la mesure, ne touchez jamais la pointe de sonde au-delà du marquage tactile de la zone de préhension des sondes. Il y a un risque de choc électrique avec danger de mort !
• N'utilisez pas l'appareil juste avant, pendant ou juste après un orage (coup de foudre! / surtensions à haute énergie!). Veillez impérativement à ce que vos mains, vos chaussures et vos vêtements, le sol, l'instrument de mesure et les câbles de mesure, les circuits ainsi que les éléments de circuit, etc. soient absolument secs.

Nettoyage

Avant de nettoyer l'appareil, couper l'alimentation électrique.

L'ouverture de caches ou le démontage de pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures à la main.

Avant tout nettoyage ou réparation, débranchez tous les câbles de l'appareil et éteignez-le.

• N'utilisez jamais de produits de nettoyage abrasifs, chimiques ou agressifs tels que des essences, alcools ou autres produits analogues. Ils pourraient attaquer la surface de l'appareil. De plus, les vapeurs émises par ces ces produits sont explosives et nocives pour la santé. Ne pas utiliser d'outils à arêtes tranchantes, de tournevis ou de brosses métalliques, etc. pour nettoyer l'appareil
• Pour le nettoyage de l'appareil et des conducteurs de mesure, prenez un chiffon propre, non pelucheux, antistatique et légèrement humidifié.

Élimination

Les appareils électroniques sont des objets recyclables et ils ne doivent pas être éliminés avec les ordures ménagères.

ez à l'élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur.

Caractéristiques techniques

Généralités PP-80 PP-100 PP-200
Largeur de bande (-3dB) 80MHz	100MHz	200MHz
Bande passante de système	X1: DC-6MHz X10: DC- 200MHz
Diviseur	X1 / X10
Temps de monté	X1: <50nS	X1: <50nS	X1: <50nS
	X10: <4,3nS	X10: <3,5nS	X10: <1,75nS
Capacité d'entrée	X1: 85pF-115pF X10: 18,5pF-22,5pF
Capacité d'entrée de l'oscilloscope	15pF - 40pF
Résistance d'entrée	X1: 1M Ohm X2: 10M Ohm
Tension d'entrée max.	X1: <200V/DC ou <200Vp/ACX10: <600V/DC ou <600Vp/AC
Conditions de travail	-10 °C à +50 °C (15% à 80% rF)
Conditions de stockage	-20 °C à +75°C (15% à 85% rF)
Poids	55 g
Grosseur de pointe de sonde	env. 95 mm
Longueur de câle coaxial	env. 120 cm
Catégorie de mesure	CAT II

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
