DSO6202E - Oscilloscope VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Oscilloscope numérique
Nombre de canaux	2 canaux
Fréquence d'échantillonnage	jusqu'à 1 GSa/s
Largeur de bande	200 MHz
Résolution verticale	8 bits
Affichage	Écran LCD couleur de 7 pouces
Interface de communication	USB, LAN
Alimentation	Adaptateur secteur
Dimensions	320 x 140 x 100 mm
Poids	2,5 kg
Utilisation	Mesure et analyse de signaux électroniques
Maintenance	Nettoyage régulier, mise à jour du firmware
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques
Informations générales	Idéal pour les professionnels et les amateurs d'électronique

FOIRE AUX QUESTIONS - DSO6202E VOLTCRAFT

Comment démarrer le VOLTCRAFT DSO6202E pour la première fois ?

Pour démarrer le VOLTCRAFT DSO6202E, branchez l'appareil à une source d'alimentation, puis appuyez sur le bouton d'alimentation situé sur le panneau avant. Assurez-vous que la batterie est chargée si vous utilisez l'appareil en mode portable.

Pourquoi l'écran du DSO6202E reste-t-il noir ?

Si l'écran reste noir, vérifiez d'abord que l'appareil est allumé. Si c'est le cas, essayez de régler la luminosité de l'écran. Si le problème persiste, il peut s'agir d'un problème matériel et vous devrez contacter le service client.

Comment connecter une sonde au DSO6202E ?

Pour connecter une sonde, insérez la prise de la sonde dans l'entrée appropriée (CH1 ou CH2) sur le panneau avant. Assurez-vous que la sonde est correctement configurée pour le type de mesure que vous souhaitez effectuer.

Que faire si les mesures affichées sont incorrectes ?

Vérifiez d'abord que la sonde est correctement connectée et calibrée. Assurez-vous également que les paramètres d'échelle et de temps sont correctement réglés pour le signal que vous mesurez.

Comment réinitialiser le VOLTCRAFT DSO6202E ?

Pour réinitialiser l'appareil, accédez au menu des paramètres et recherchez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et l'appareil redémarrera avec les paramètres par défaut.

Comment mettre à jour le firmware du DSO6202E ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site Web de VOLTCRAFT. Suivez les instructions fournies pour flasher le nouvel firmware sur l'appareil à l'aide d'une clé USB.

Le DSO6202E s'éteint-il automatiquement ?

Oui, le DSO6202E dispose d'une fonction d'extinction automatique pour économiser la batterie. Vous pouvez ajuster le délai d'inactivité dans les paramètres de l'appareil.

Comment vérifier l'autonomie de la batterie ?

L'autonomie de la batterie peut être vérifiée dans le menu principal sous l'option 'État de la batterie'. Cela vous indiquera le niveau de charge actuel.

Où puis-je trouver le manuel d'utilisation du DSO6202E ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de VOLTCRAFT dans la section 'Support' ou 'Téléchargements'.

Que faire si l'appareil ne charge pas ?

Si l'appareil ne charge pas, vérifiez le câble d'alimentation et la prise. Essayez également d'utiliser une autre source d'alimentation. Si le problème persiste, contactez le support technique.

Le DSO6202E peut-il être utilisé avec un ordinateur ?

Oui, le DSO6202E peut être connecté à un ordinateur via USB pour le transfert de données et l'analyse. Assurez-vous d'installer les pilotes nécessaires fournis sur le site Web de VOLTCRAFT.

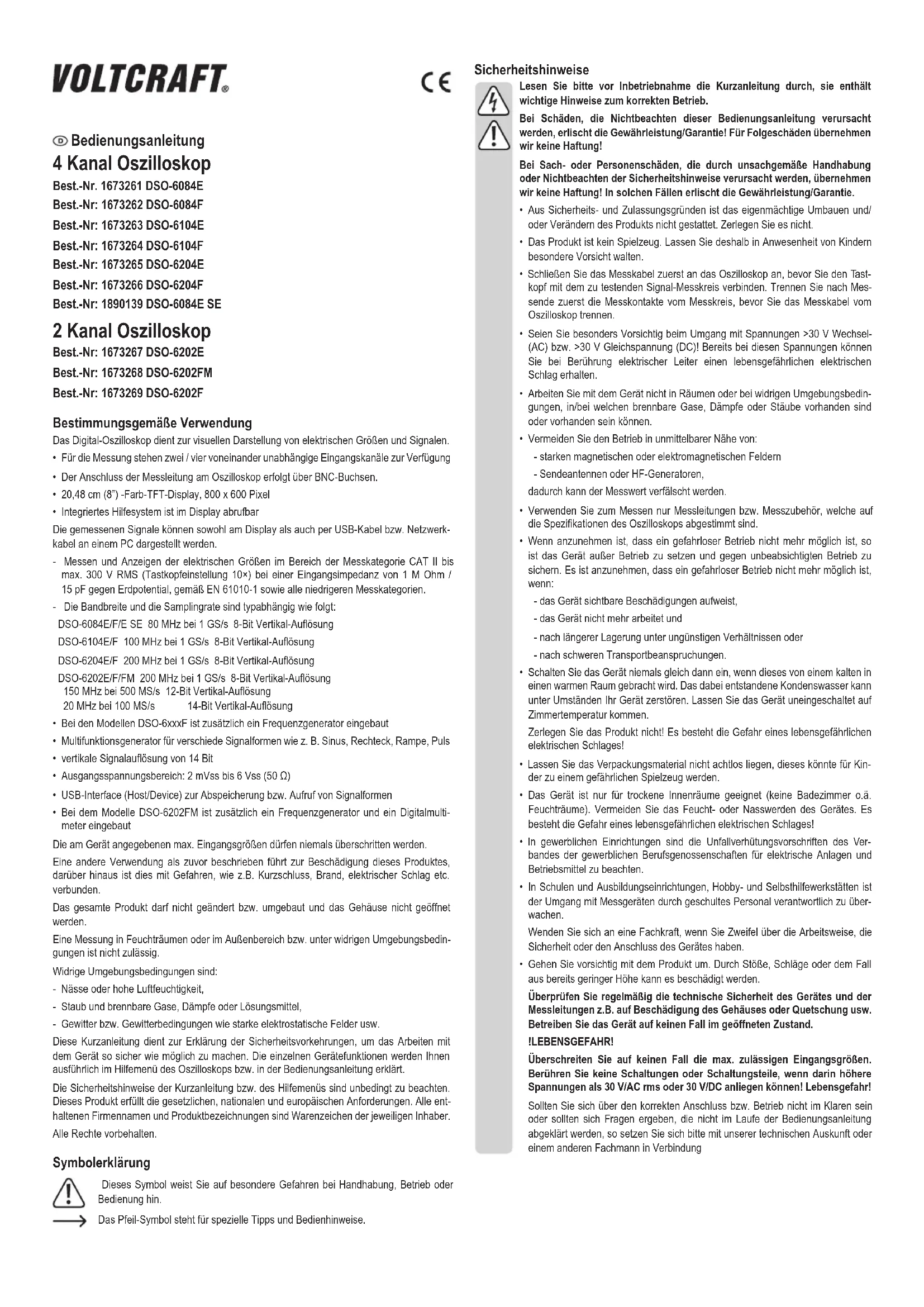

MODE D'EMPLOI DSO6202E VOLTCRAFT

• Pour des raisons de sécurité et d‘homologation, il est interdit de modier la construction ou de transformer ce produit soi-même. Ne le démontez pas.

• Ce produit n‘est pas un jouet. Soyez particulièrement vigilant si vous l‘utilisez en présence d‘enfants.

• Connectez d‘abord le câble de mesure à l‘oscilloscope avant de raccorder la pointe de sonde au circuit de courant que vous voulez tester. Après la mesure, débranchez d‘abord les contacts de mesure du circuit de mesure avant de décon- necter le câble de mesure de l‘oscilloscope.

• Il est recommandé de faire particulièrement attention en présence de tensions alternatives (CA) >30 V ou de tensions continues (CC) >30 V ! Avec de telles ten- sions, le contact avec des câbles électriques peut déjà causer un choc électrique avec danger de mort.

• N‘utilisez pas l‘appareil dans des locaux et des environnements inappropriés, contenant ou susceptibles de contenir des gaz, des vapeurs ou des poussières inammables.

• Évitez de faire fonctionner l‘appareil à proximité immédiate de ce qui suit : - des champs électromagnétiques ou magnétiques intenses - des antennes émettrices ou des générateurs HF, La valeur de mesure pourrait ainsi être faussée.

• N‘utilisez pour la mesure que des cordons ou des accessoires de mesure qui correspondent aux caractéristiques de l‘oscilloscope.

• Lorsque le fonctionnement de l‘appareil peut représenter un risque quelconque, mettez l‘appareil hors service et veillez à ce qu‘il ne puisse pas être remis en marche involontairement. Le fonctionnement sans risque n‘est plus assuré lorsque : - l‘appareil présente des dommages visibles, - l‘appareil ne fonctionne plus et - suite à un stockage prolongé dans des conditions défavorables ou - lorsque l‘appareil a été transporté dans des conditions défavorables.

• Ne mettez jamais en marche l‘appareil immédiatement après l‘avoir transféré d‘une pièce froide à une pièce plus tempérée. La condensation formée risque d’endommager l’appareil. Laissez l‘appareil atteindre la température ambiante avant de le brancher. Ne démontez jamais l‘appareil ! Il y a un risque de choc électrique avec danger de mort !

• Ne laissez pas traîner le matériel d‘emballage. Il pourrait devenir un jouet dange- reux pour les enfants.

• L‘appareil convient uniquement pour une utilisation intérieure, dans des pièces fermées et sèches (donc pas dans une salle de bains ou d‘autres locaux hu- mides). Veillez à ce que l‘appareil ne soit pas humide ou même mouillé. Il y a un risque de choc électrique avec danger de mort !

• Sur les sites industriels, il convient d‘observer les mesures de prévention d‘ac- cidents relatives aux installations et aux matériels électriques des associations professionnelles.

• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d‘appareils de mesure doit être surveillée par un personnel spé- cialement formé à cet effet. Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonc- tionne l‘appareil ou sur des questions relatives à la sécurité ou au raccordement.

• Manipulez le produit avec précaution. Des chocs, des coups ou des chutes même d‘une faible hauteur sont susceptibles de provoquer un endommagement. Contrôlez régulièrement la sécurité technique de l’appareil et les câbles de mesure, par exemple un boîtier endommagé ou un écrasement etc. Si vous constatez des dommages, l'appareil de mesure ne doit plus être utilisé. ! DANGER DE MORT ! Ne dépassez jamais les valeurs d'entrée max. permises. Ne touchez pas les circuits ou les éléments de circuit, si des tensions supérieures à 30 V/CA rms ou à 30 V/CC peuvent être appliquées ! Danger de mort ! Contactez notre service de renseignements techniques ou un autre spécialiste en cas de doute quant au raccordement correct de l‘appareil, à son utilisation ou si vous avez des questions pour lesquelles vous ne trouvez aucune réponse dans ce mode d‘emploi Mode d‘emploi Oscilloscope 4 canaux N° de commande 1673261 DSO-6084E N° de commande 1673262 DSO-6084F N° de commande 1673263 DSO-6104E N° de commande 1673264 DSO-6104F N° de commande 1673265 DSO-6204E N° de commande 1673266 DSO-6204F N° de commande 1890139 DSO-6084E SE Oscilloscope 2 canaux N° de commande 1673267 DSO-6202E N° de commande 1673268 DSO-6202FM N° de commande 1673269 DSO-6202F Utilisation conforme L’oscilloscope numérique sert à la représentation visuelle de grandeurs et de signaux élec- triques.

• Deux ou quatre canaux d’entrée indépendants sont disponibles pour la mesure

• La connexion du câble de mesure à l’oscilloscope se fait via des douilles BNC.

• Écran couleur TFT 20,48 cm (8”), 800 x 600 pixels

• Le système d’aide intégré est accessible via l’écran Les signaux mesurés peuvent être afchés à la fois sur l’écran et sur un ordinateur via un câble USB ou un câble réseau. - Mesure et afchage des grandeurs électriques dans la plage de la catégorie de mesure CAT II jusqu’à maximum 300V RMS (réglage de la sonde 10×) avec une impédance d’entrée de 1 M Ohm / 15pF contre un potentiel de terre conformément à la norme EN 61010-1 et à toutes les catégories de mesure inférieures. - La largeur de bande et le taux d‘échantillonnage sont fonction du type, comme suit : DSO-6084E/F/E SE 80 MHz à 1 GS/s 8-bits résolution verticale DSO-6104E/F 100 MHz à 1 GS/s 8-bits résolution verticale DSO-6204E/F 200 MHz à 1 GS/s 8-bits résolution verticale DSO-6202E/F/FM 200 MHz à 1 GS/s 8-bits résolution verticale 150 MHz à 500 MS/s 12-bits résolution verticale 20 MHz à 100 MS/s 14-bits résolution verticale

• Un générateur de fréquence est installé en plus dans les modèles DSO-6xxxF

• Générateur multifonction pour différentes formes d‘onde : sinus, carré, rampe, impulsion, impulsion

• Résolution verticale du signal de 14 bits

• Plage de tension de sortie : 2 mVss à 6 Vss (50 Ω)

• Interface USB (Host/Device) pour le stockage ou l’accès aux formes de signal

• Le modèle DSO-6202FM est en outre équipé d‘un générateur de fréquence et d‘un multi- mètre numérique Les valeurs d‘entrée maximales indiquées sur l‘appareil ne doivent jamais être dépassées. Toute utilisation autre que celle décrite précédemment peut endommager cet appareil. Par ailleurs, elle peut entraîner des risques de court-circuit, d‘incendie, de décharge électrique, etc. Toute transformation ou modication de l‘appareil ainsi que l‘ouverture du boîtier sont inter- dites. Une mesure dans des locaux humides, à l‘extérieur ou dans des conditions d‘environnement défavorables est interdite. Les conditions d‘environnement adverses sont : - présence d‘eau ou humidité atmosphérique élevée, - poussières et gaz, vapeurs ou solvants inammables, - Orage et/ou temps orageux ainsi que des champs électromagnétiques puissants, etc. Ce guide rapide explique les précautions de sécurité pour travailler en toute sécurité avec cet appareil. Les fonctions individuelles de l’appareil sont expliquées de manière plus détaillée dans le menu d’aide de l’oscilloscope ou dans le mode d’emploi. Il faut impérativement tenir compte des consignes de sécurité des présentes instructions d‘uti- lisation. Ce produit est conforme aux exigences légales, nationales et européennes. Tous les noms d’entreprise et les désignations de produit sont des marques déposées de leurs proprié- taires respectifs. Tous droits réservés.Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimpri- mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. © Copyright 2019 by Conrad Electronic SE. 1890139_v2_0119_02_m_dh_fr Étendue de la livraison

• Oscilloscope numérique

• CD de logiciels avec mode d‘emploi en anglais

• Guide d’utilisation rapide

• Câble BNC–BNC (uniquement pour les oscilloscopes avec fonction de générateur de fré- quence)

• Lignes de mesure multimètre (uniquement pour oscilloscopes avec fonction multimètre)

• Adaptateur de mesure pour condensateurs (uniquement pour oscilloscopes avec fonction multimètre) Après avoir déballé l‘appareil, vériez qu‘aucune pièce ne manque ni ne soit endom- magée. Pour des raisons de sécurité, l‘utilisation de pièces endommagées n‘est pas autori- sée. En cas de détérioration, veuillez contacter notre service après-vente. Modes d‘emploi actuels Téléchargez les modes d‘emplois actuels sur le lien www.conrad.com/down- loads ou bien scannez le code QR représenté. Suivez les indications du site internet. Installation du logiciel de mesure Démarrez votre ordinateur et insérez le CD du logiciel dans le lecteur de CD de votre ordina- teur. En général, le mode Autostart lance automatiquement l‘installation du logiciel de mesure. Si ce n’est pas le cas, cliquez sur le chier « setup.exe » qui se trouve dans le répertoire du disque Effectuer une mesure Le signal de mesure ne peut être lié qu’au conducteur intérieur. Le conducteur extérieur (masse de référence) est connecté au potentiel de terre (conducteur de protection). Avant chaque mesure, vériez que ni votre instrument de mesure, ni les cordons de mesure ne sont endommagés. N‘effectuez jamais de mesures si l‘isolation de protection est endommagée (déchirée, arrachée, etc.).

• Pour éviter un choc électrique, veillez à ne pas toucher directement ou indirecte- ment les raccordements/points de mesure pendant la mesure.

• Pendant la mesure, ne touchez jamais la pointe de sonde au-delà du marquage tactile de la zone de préhension des sondes. Il y a un risque de choc électrique avec danger de mort.

• N‘utilisez pas l‘appareil juste avant, pendant ou juste après un orage (coup de foudre! / surtensions à haute énergie !). Veillez impérativement à ce que vos mains, vos chaussures et vos vêtements, le sol, l‘instrument de mesure et les câbles de mesure, les circuits ainsi que les éléments de circuit, etc. soient abso- lument secs.

• Les mesures dans les circuits >30 V/AC et >30 V/DC ne doivent être effectuées que par des spécialistes ou des personnes formées à cet effet qui connaissent bien les prescriptions applicables et les dangers associés. Tenir compte des consignes de sécurité, des prescriptions et des mesures de pro- tection individuelle requises Nettoyage Avant de nettoyer l‘appareil, éteignez-le et débranchez-le de l’alimentation secteur, du câble USB, câble réseau et de l’objet de mesure. L'ouverture de caches ou le démontage de pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures à la main. Avant tout nettoyage ou réparation, débranchez tous les câbles de l'appareil et éteignez-le.

• N‘employez jamais de produits de nettoyage abrasifs, chimiques ou agressifs tels que des essences, alcools ou autres produits analogues. Ils pourraient attaquer la surface de l‘appa- reil. De plus, les vapeurs émises par ces produits sont explosives et nocives pour la santé. Ne pas utiliser d‘outils à arêtes tranchantes, de tournevis ou de brosses métalliques, etc. pour nettoyer l‘appareil

• Pour le nettoyage de l‘appareil et des conducteurs de mesure, prenez un chiffon propre, non pelucheux, antistatique et légèrement humidié. Élimination Les appareils électroniques sont des objets recyclables et ils ne doivent pas être éliminés avec les ordures ménagères. Procédez à l‘élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur. Caractéristiques techniques Interface .............................................USB2.0 / LAN Alimentation électrique ......................100 – 240 V CA / 50 – 60 Hz Puissance absorbée .......................... selon le modèle 15 W / 24 W / max. 33 W (avec batterie en option) Conditions de fonctionnement ........... de 0 °C à +40 °C, ≤90% d’humidité relative de l’air (sans condensation) Conditions de stockage ..................... de -20 °C à +60 °C, ≤60% d’humidité relative de l’air (sans condensation) Poids ..................................................env. 2600 g (sans accessoires) Dimensions (L x l x H)........................env. 340 x 177 x 90 mm a) Généralités Entrées de mesure ............................Deux / quatre canaux distincts CH1 / CH2 / CH3 / CH4 Largeur de bande ..............................80 MHz / 100 MHz / 200 MHz Temps de montée ..............................≤ 4,375 ns / ≤ 3,5 ns / ≤ 1,75 ns Impédance d’entrée ...........................1 MOhm ± 2% // 15 pF ±5 pF Tension d‘entrée maximale ................CH1-CH2 / CH4: 300V RMS (réglage de la sonde 10×) Couplage d’entrée .............................DC-AC-GND Résolution verticale ...........................8 bits / 14 bits Déviation verticale ............................1 mV - 10 V/div Base temporelle .................................1 ns / 2 ns – 1000 s/div Taux d’échantillonnage ......................max. 1 GS/s Modalité déclencheur ........................auto, normal, simple b) Générateur arbitraire de fonctions (seulement pour 1673262 / 1673264 / 1673266 / 1673268 / 1673269) Fréquence de sortie ...........................25 MHz / 50 MHz formes d‘onde ....................................sinusoïdale, carrée, rampe, pulsation Fréquence d‘échantillonnage ............125 MS/s / 250 MS/s Résolution verticale du signal ............14 bits Plage de tension de sortie .................de 2 mVss à 6 Vss (50 Ω) ; c) Multimètre (seulement pour 1673268) Résolution. .........................................3 3/4 chiffres / 4000 points Test de diodes ...................................0 V – 1,5 V Impédence d‘entrée ...........................10 MΩ Test de continuité acoustique ............<50 Ω ± 30 Ω Capacité ............................................51,2 nF - 100μF ±(3% ± 3 chiffres) Tension continue ................................400 mV / 4 V / 40 V / 400 V / 1000 V ±(1% ± 1 digit)
