MODE D'EMPLOI P4V APC

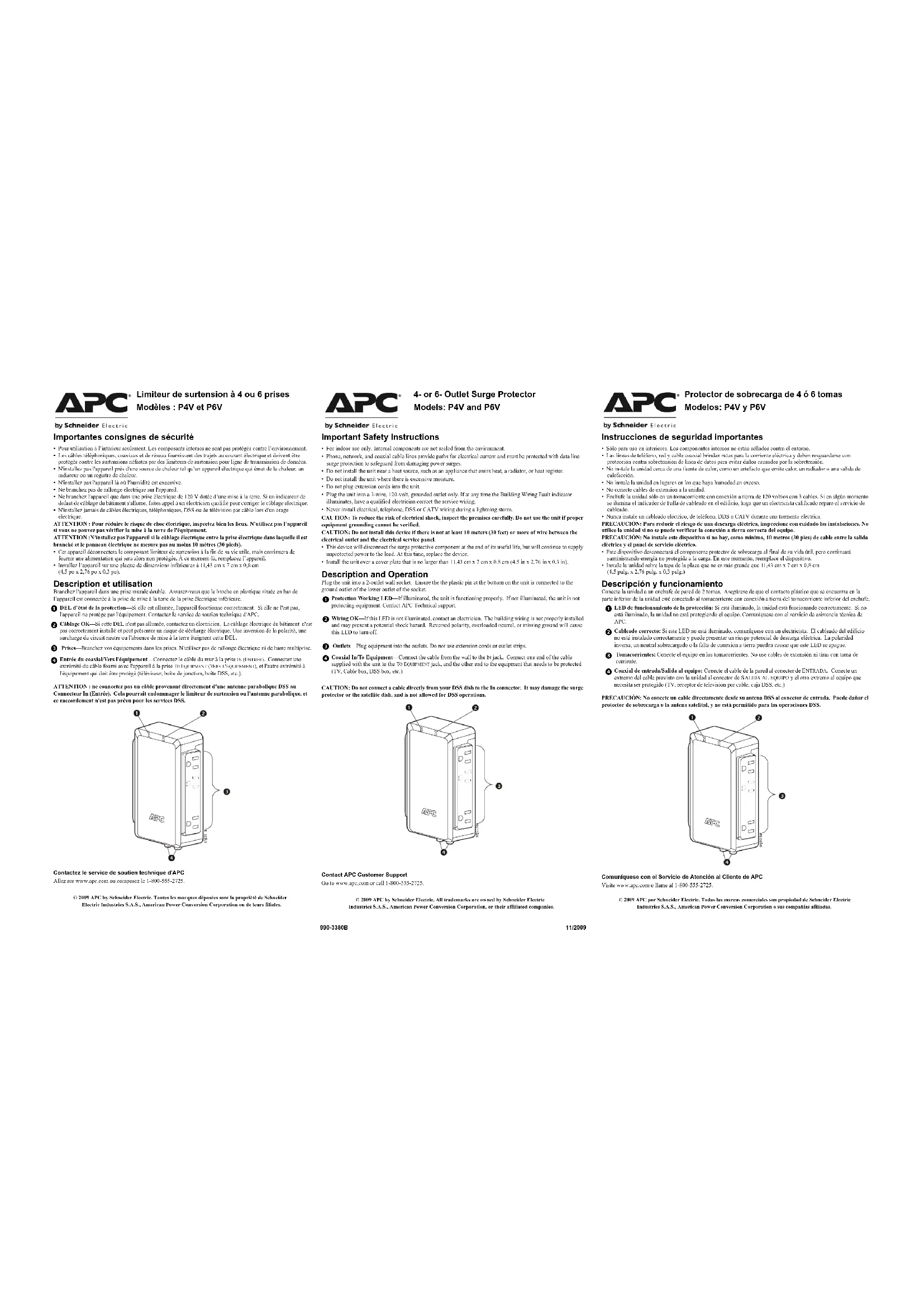

990-3380B 11/2009 Limiteur de surtension à 4 ou 6 prises Modèles : P4V et P6V
- Pour utilisation à l’intérieur seulement. Les composants internes ne sont pas protégés contre l’environnement.
- Les câbles téléphoniques, coaxiaux et de réseau fournissent des trajets au courant électrique et doivent être protégés contre les surtensions néfastes par des limiteurs de surtension pour ligne de transmission de données.
- N'installez pas l'appareil près d'une source de chaleur tel qu’un appareil électrique qui émet de la chaleur, un radiateur ou un registre de chaleur.
- N'installez pas l'appareil là où l'humidité est excessive.
- Ne branchez pas de rallonge électrique sur l'appareil.
- Ne branchez l'appareil que dans une prise électrique de 120 V dotée d’une mise à la terre. Si un indicateur de défaut de câblage du bâtiment s'allume, faites appel à un électricien qualifié pour corriger le câblage électrique.
- N'installez jamais de câbles électriques, téléphoniques, DSS ou de télévision par câble lors d'un orage électrique. ATTENTION : Pour réduire le risque de choc électrique, inspectez bien les lieux. N'utilisez pas l’appareil si vous ne pouvez pas vérifier la mise à la terre de l'équipement. ATTENTION :N'installez pas l'appareil si le câblage électrique entre la prise électrique dans laquelle il est branché et le panneau électrique ne mesure pas au moins 10 mètres (30 pieds).
- Cet appareil déconnectera le composant limiteur de surtension à la fin de sa vie utile, mais continuera de fournir une alimentation qui sera alors non protégée. À ce moment-là, remplacez l’appareil.
- Installez l’appareil sur une plaque de dimensions inférieures à 11,43 cm x 7 cm x 0,8 cm (4,5 po x 2,76 po x 0,3 po). Description et utilisation Branchez l'appareil dans une prise murale double. Assurez-vous que la broche en plastique située en bas de l’appareil est connectée à la prise de mise à la terre de la prise électrique inférieure. ATTENTION : ne connectez pas un câble provenant directement d'une antenne parabolique DSS au Connecteur In (Entrée). Cela pourrait endommager le limiteur de surtension ou l'antenne parabolique, et ce raccordement n'est pas prévu pour les services DSS. Contactez le service de soutien technique d'APC Allez sur www.apc.com ou composez le 1-800-555-2725.
DEL d’état de la protection—Si elle est allumée, l'appareil fonctionne correctement. Si elle ne l'est pas, l'appareil ne protège pas l'équipement. Contactez le service de soutien technique d'APC.
Câblage OK—Si cette DEL n'est pas allumée, contactez un électricien. Le câblage électrique du bâtiment n'est pas correctement installé et peut présenter un risque de décharge électrique. Une inversion de la polarité, une surcharge du circuit neutre ou l'absence de mise à la terre éteignent cette DEL.
Prises—Branchez vos équipements dans les prises. N'utilisez pas de rallonge électrique ni de barre multiprise.
Entrée du coaxial/Vers l'équipement—Connectez le câble du mur à la prise IN (ENTRÉE). Connectez une extrémité du câble fourni avec l'appareil à la prise TO EQUIPMENT (VERS L'ÉQUIPEMENT), et l'autre extrémité à l'équipement qui doit être protégé (téléviseur, boîte de jonction, boîte DSS, etc.). srg001aCETTE POLICE N'EST PAS UNE GARANTIE. REPORTEZ-VOUS À LA GARANTIE LIMITÉE DE APC POUR OBTENIR DES INFORMATIONS CONCERNANT LA GARANTIE DE VOTRE PRODUIT APC. LES LIMITES ET CONDITIONS PRÉCISÉES DANS CETTE POLICE N'AFFECTENT PAS LES CONDITIONS DE LA GARANTIE. Police de protection l'équipement Dans les 50 états de É.-U., à Puerto Rico, au Canada et aux Bermudes pour les produits de 120 volts Si votre équipement électronique est endommagé par des surtensions d’une alimentation électrique CA (120 volts) alors qu’il est directement et correctement connecté à un produit standard APC de 120 volts couvert par la police de protection de l’équipement (« équipement connecté »), et si toutes les conditions restantes spécifiées ci-dessous sont remplies, APC remplacera à son gré, lors de la période spécifiée ci-dessous, le produit APC et (a) paiera la réparation de l’équipement ou (b) vous remboursera la juste valeur marchande, déterminée par le prix courant alors en vigueur du Orion Blue Book (ou équivalent), de l’équipement connecté, pour un montant ne dépassant pas la somme limite spécifiée ci-dessous, si APC détermine que les dommages ont été causés par la défaillance du produit APC à protéger contre les surtensions (surtensions sur ligne téléphonique, de réseau ou CATV, le cas échéant). Les surtensions contre lesquelles les produits APC ont été conçus, selon les normes de l’industrie, comprennent les surcharges et pointes de tension des lignes d’alimentation CA (produits non prévus comme protection contre les augmentations de tension telles qu’elles sont définies par IEEE 1100-1992). La protection contre les surtensions des lignes téléphoniques ne s’applique qu’aux produits APC qui offrent une protection des lignes téléphoniques, et dans les cas où une telle protection est disponible, l’équipement du service téléphonique doit comprendre un dispositif « de protection primaire » correctement installé et fonctionnant bien à l’entrée de service (de tels dispositifs sont normalement ajoutés lors de l’installation du téléphone) en cas de surtensions de la ligne téléphonique. La protection contre les surtensions pour un équipement connecté à un service de câblodistribution (CATV) ne s’applique qu’aux produits APC qui offrent une telle protection, et dans de tels cas, le service CATV doit être correctement mis à la terre selon les codes établis dans le National Electrical Code (NEC) afin d’être couverts en cas de surtensions de CATV. La protection contre les surtensions de réseau ne s’applique qu’aux produits APC qui offrent une protection de réseau. Cette police APC s’applique aux produits APC ProtectNet si la ligne électrique allant à l’équipement protégée n’utilise que des produits APC, avec une police de protection de l’équipement en vigueur, pour protéger l’équipement des surtensions de la ligne électrique. La couverture du produit ProtectNet sera ensuite assurée par la police de protection de l’équipement pour le produit de protection APC. Cette police ne s’applique qu’aux produits APC ProtectNet s’ils sont utilisés individuellement sans produit de protection APC pour l’alimentation CA. APC se réserve le droit de déterminer si les dommages de l’équipement connecté sont dus à une défaillance du produit APC en demandant que l’équipement endommagé soit envoyé à APC pour y être inspecté. Cette police est en sus de toute garantie du fabricant et de toute garantie prolongée et ne s’applique que dans les limites nécessaires au-delà de toute protection de l’équipement connecté fournie par d’autres sources, y compris mais sans s’y limiter, toute garantie du fabricant et toute couverture de garantie prolongée. Limites en dollars en vertu de la police de protection de l’équipement Pour les clients qui répondent aux qualifications et conditions stipulées dans cette police, APC remboursera (coût de la réparation ou juste valeur marchande) jusqu’à concurrence du montant en dollars présenté à http://www.apcc.com/support/service/equipment_protection_policy.cfm. Vous pouvez aussi composer le 1-800-800-4APC ou nous envoyer une télécopie à 1-401-788-2743 pour demander cette information. Eligibility for coverage under the Equipment Protection Policy: 1. Vous pouvez enregistrer le produit en retournant à APC la carte de garantie fournie avec le produit, dans les 10 jours de l’achat. Tous les renseignements doivent être fournis et vous devez conserver un exemplaire pour vos dossiers. La carte de garantie doit clairement identifier les types d’équipement électronique qui seront branchés sur le produit APC et pour lesquels cette police garantit une protection. Tout l’équipement connecté doit être homologué UL ou CSA. 2. Le produit APC peut être branché dans des prises correctement mises à la terre et câblées; aucun cordon prolongateur, adaptateur, autre fil de mise à la terre ou connexion électrique ne peut être utilisé, avec la seule exception d’autres produits standard APC de 120 volts. L’installation ne doit pas comprendre les produits de protection fabriqués par tout fabricant autre qu’APC. L’installation doit être conforme à tous les codes de sécurité et électriques en vigueur stipulés dans le National Electrical Code (NEC). 3. Toute réclamation en vertu de la police de protection de l’équipement doit être faite dans les 10 jours suivant la date du dommage présumé de l’équipement connecté. 4. La police de protection de l’équipement ne couvre que les produits standard APC de 120 volts, utilisés dans les 50 états des É.-U., au Canada et aux Bermudes. Ce qui n’est pas couvert par la présente police :
1. Récupération de données perdues et réinstallation des logiciels.
2. Cette police ne couvre pas les dommages consécutifs à des causes autres que des surtensions de ligne électrique CA, sauf des dommages dus à des surtensions de ligne téléphonique, de réseau ou de CATV, qui ne sont couverts que si le produit APC offre une telle protection. De plus, les dommages suivants sont expressément exclus de la garantie : 3. Les dommages causés par le manquement à fournir un environnement d’installation approprié pour le produit (y compris, mais sans s’y limiter, l’absence d’une bonne mise à la terre).
4. Les dommages causés par l’utilisation du produit APC à des fins autres que celles pour lesquelles il a été conçu.
5. Les dommages causés par des accidents ou désastres comme incendie, inondation ou vent.
6. Les dommages causés par une utilisation abusive, un mauvais emploi, une modification, une altération ou des négligences. 7. Cette police est nulle et non avenue si, dans l’esprit d’APC, le produit APC a été altéré ou falsifié d’une façon ou d’une autre.
8. SAUF COMME IL A ÉTÉ EXPRESSÉMENT PRÉCISÉ DANS CETTE POLICE, EN AUCUN CAS APC NE SERA TENUE RESPONSABLE EN VERTU
DE CETTE POLICE POUR DES DOMMAGES QUELS QU’ILS SOIENT, COMPRENANT, MAIS SANS S’Y LIMITER, LES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, OU MULTIPLES DÉCOULANT DE L’UTILISATION DU PRODUIT APC OU POUR TOUT DOMMAGE DE L’ÉQUIPEMENT CONNECTÉ, QUELLE QUE SOIT LA THÉORIE JURIDIQUE SUR LAQUELLE UNE TELLE RÉCLAMATION EST BASÉE, MÊME SI LA POSSIBILITÉ DE TELS DOMMAGES AVAIT ÉTÉ ENVISAGÉE. DE TELS DOMMAGES COMPRENNENT, MAIS SANS S’Y LIMITER, TOUTE PERTE DE BÉNÉFICE, PERTE D’ÉCONOMIE OU DE REVENU, PERTE DE L’UTILISATION DU PRODUIT APC OU DE L’ÉQUIPEMENT CONNECTÉ OU DE TOUT ÉQUIPEMENT CONNEXE, PERTE DE LOGICIEL, COÛT DU CAPITAL, COÛT DE TOUT ÉQUIPEMENT DE REMPLACEMENT, D’INSTALLATION OU DE SERVICES, MAIN-D’ŒUVRE, TEMPS D’IMMOBILISATION, RÉCLAMATIONS DE TIERCES PARTIES, Y COMPRIS CLIENTS, ET LES DOMMAGES MATÉRIELS. Soumission d’une réclamation en vertu de la police de protection de l’équipement : 1. Si toutes les conditions pour la couverture sont remplies, appelez le service à la clientèle d’APC au (800) 800-4APC et demandez un numéro EPP RMA (autorisation de retour de marchandise en vertu de la police de protection de l’équipement). APC vous adressera un formulaire de réclamation en vertu de la police de protection de l’équipement, que vous devrez remplir et nous renvoyer dans les 30 jours. 2. Adressez les formulaires remplis à l’attention de : American Power Conversion, Attention: Claims Department, 132 Fairgrounds Road, PO Box 278, West Kingston, RI 02892 É.-U.
3. Indiquez le numéro RMA sur le produit APC que vous nous retournez.
4. Emballez le produit APC dans son conditionnement d’origine (ou demandez des matériaux d’emballage auprès de APC si l’emballage a été jeté). Indiquez le numéro EPP RMA clairement sur l’extérieur de la boîte.
5. Expédiez le produit (frais de l’expédition vers APC payés par vous) à :
American Power Conversion, 1600 Division Road, Dock 25, West Warwick, RI 02893 É.-U., Attn: EPP RMA#________ 6. APC évaluera le produit pour déterminer son niveau de fonctionnalité et l’examinera pour déceler tout dommage éventuel à la suite de surtensions de ligne électrique CA (surtensions de ligne téléphonique, de réseau et de CATV, le cas échéant). (A) Si l’évaluation d’APC ne découvre aucune preuve de dommage par suite de surtensions de ligne électrique (surtensions de ligne téléphonique, de réseau et de CATV, le cas échéant), APC enverra au client (I) un rapport résumant les essais effectués et (ii) un rejet de l’avis de réclamation. (B) Si le produit APC révèle des preuves de dommage à la suite de surtensions de ligne électrique (surtensions de ligne téléphonique, de réseau et de CATV, le cas échéant), APC demandera que tout l’équipement connecté pour lequel une réclamation en vertu de la police de protection de l’équipement a été soumise, soit envoyé pour être évalué, à un centre de service autorisé ou à APC. S’il est déterminé que l’équipement connecté a été endommagé par des surtensions de ligne électrique CA (surtensions de ligne téléphonique, de réseau et de CATV, le cas échéant), APC autorisera à son gré de faire réparer l’équipement ou de vous rembourser la juste valeur marchande de l’équipement endommagé, jusqu’à concurrence des sommes limites précisées ci-dessus. Veuillez conserver l’équipement connecté endommagé ou toutes les pièces endommagées. 7. Si vous êtes autorisé par APC à faire réparer l’équipement connecté, la réparation doit être effectuée à un centre de service autorisé par le fabricant de l’équipement connecté. APC se réserve le droit de contacter directement le centre de service autorisé pour discuter des coûts de réparation et du diagnostic de réparation ainsi que des dommages de l’équipement connecté pour déterminer s’ils ont été causés par des surtensions d’une ligne électrique CA (surtensions de ligne téléphonique, de réseau et de CATV, le cas échéant) et APC se réserve le droit de demander au centre de service d’envoyer l’équipement connecté ou ses composants à APC pour qu’ils y soient inspectés. 8. APC, après avoir déterminé que les dommages ont été causés par la défaillance du produit APC à protéger contre les surtensions de ligne électrique CA (surtensions de ligne téléphonique, de réseau et de CATV, le cas échéant) vous adressera un paiement, à sa seule discrétion, pour les coûts de réparation ou la juste valeur marchande de l’équipement connecté, jusqu’à concurrence des sommes limites précisées ci-dessus. APC se réserve le droit de vous demander de transférer le titre de propriété et de délivrer l’équipement connecté à APC s’il choisit de vous rembourser la juste valeur marchande de l’équipement connecté. 9. À moins qu’une modification ait été adressée par écrit et signée par APC et vous-même, les conditions de cette police sont comprises comme constituant l’accord complet et exclusif entre les parties, remplaçant tout accord précédent, oral ou écrit, et toute autre communication entre les parties relativement au sujet de cet accord. Aucun employé d’APC ou de tout autre partie n’est autorisé à faire une représentation au-delà de celle présentée dans cet accord et concernant la police de protection de l’équipement. Garantie limitée APC garantit à l’acheteur d’origine que ce produit est libre de tout défaut de fabrication ou de main-d'œuvre dans des conditions normales d’utilisation durant la durée de vie de l’appareil. Son obligation en vertu de cette garantie se limite, à sa discrétion, à la réparation ou au remplacement de l’appareil défectueux. Pour obtenir un service en vertu de la garantie, vous devez obtenir un numéro d’autorisation de retour de marchandise (RMA) auprès d’APC ou d’un centre de service APC, prépayer les frais de transport et accompagner le tout d’une description brève du problème avec preuve de la date et du lieu de l’achat. Cette garantie ne s’applique qu’à l’acheteur d’origine. THIS POLICY IS NOT A WARRANTY. REFER TO THE APC LIMITED WARRANTY FOR INFORMATION CONCERNING THE WARRANTY FOR YOUR APC PRODUCT. THE LIMITATIONS AND CONDITIONS IN THIS POLICY DO NOT AFFECT THE TERMS OF THE WARRANTY. Equipment Protection Policy ’In the 50 US States, Puerto Rico, Canada, and Bermuda for 120 Volt Products’ If your electronic equipment is damaged by power line transients on an AC power line (120 volt) while directly and properly connected to a standard APC 120 volt product covered by the Equipment Protection Policy ("connected equipment"), and if all of the remaining conditions specified below are met, APC will, at APC’s sole option, during the period specified below, replace the APC product and either (a) pay for the repair of the equipment or (b) reimburse you for the fair market value, as determined by the then current price list of the Orion Blue Book (or equivalent), of the connected equipment, in an amount not to exceed the dollar limits stated below, if APC determines that the damage was caused by the failure of the APC product to protect against power line transients, (telephone line, network, or CATV transients, if applicable). Power line transients that APC products have been designed to protect against, as recognized by industry standards, include spikes and surges on AC power lines (not designed as protection against swells as defined by IEEE 1100-1992). Protection from telephone line transients applies only to APC products which offer telephone line protection, and in cases in which such protection is available, telephone service equipment must include a properly installed and operating "primary protection" device at the service entrance (such devices are normally added during telephone installation) in order to be covered for telephone line transients. Protection of CATV (Cable Television) connected equipment from transients applies only to APC products which offer such protection, and in such cases, the CATV service must be properly grounded according to the codes set forth in the National Electric Code (NEC) in order to be covered for CATV transients. Protection from network line transients applies only to APC products which offer network line protection. This APC policy applies to APC ProtectNet products if the power line to the equipment it is protecting is using only APC products, with an applicable Equipment Protection Policy, to protect against power line transients. The coverage of the ProtectNet product will then be covered under the APC power protection product Equipment Protection Policy. This policy does not apply to APC ProtectNet products if used individually without APC AC power protection products. APC reserves the right to determine whether the damage to the connected equipment is due to APC product failure by requesting that damaged equipment be sent to APC for inspection. This policy is in excess of, and applies only to the extent necessary beyond any coverage for the connected equipment provided by other sources, including, but not limited to, any manufacturer’s warranty, and any extended warranty coverage. Equipment Protection Policy Dollar Limits For customers that meet the qualifications and conditions set forth in this policy, APC will provide reimbursement (cost of repair or fair market value) up to the dollar amount listed at http://www.apcc.com/support/service/equipment_protection_policy.cfm. You can also call at 1-800-800-4APC or fax us at 1-401- 788-2743 to request this information. Eligibility for coverage under the Equipment Protection Policy: 1. You must register the product by returning to APC the warranty card provided with the product within 10 days of purchase. All information must be filled in, and you should retain a copy for your records. The warranty card must clearly identify the types of electronic equipment that will be plugged into the APC product for which protection under this policy is claimed. All connected equipment must be UL or CSA approved. 2. The APC product must be plugged into properly wired and grounded outlets; no extension cords, adapters, other ground wires, or electrical connections may be used, with the sole exception of other standard APC 120 volt products. The installation must not include power protection products made by any manufacturer other than APC. The installation must comply with all applicable electrical and safety codes set forth pursuant to the National Electrical Code (NEC). 3. Any claim under the Equipment Protection Policy must be made within 10 days of the date of alleged damage to the connected equipment. 4 .The Equipment Protection Policy covers only standard APC 120 volt products used in the 50 US states, Canada, and Bermuda. What is not covered under the Product Policy:
