Punch P315D2 - Caisson de basses Rockford Fosgate - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Punch P315D2 Rockford Fosgate au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de produit | Caisson de basses |
| Puissance RMS | 600 Watts |
| Impédance | 2 Ohms |
| Dimensions | 76.2 x 38.1 x 38.1 cm |
| Poids | 27.2 kg |
| Type de haut-parleur | Subwoofer de 15 pouces |
| Fréquence de réponse | 20 Hz - 200 Hz |
| Utilisation recommandée | Idéal pour les systèmes audio de voiture et les installations home cinéma |
| Maintenance | Vérifier régulièrement les connexions et nettoyer le caisson pour éviter l'accumulation de poussière |
| Sécurité | Ne pas exposer à l'humidité excessive et éviter les surcharges électriques |
| Informations supplémentaires | Garantie limitée de 1 an, support technique disponible |
FOIRE AUX QUESTIONS - Punch P315D2 Rockford Fosgate
Questions des utilisateurs sur Punch P315D2 Rockford Fosgate
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice Punch P315D2 - Rockford Fosgate et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Punch P315D2 de la marque Rockford Fosgate.
MODE D'EMPLOI Punch P315D2 Rockford Fosgate

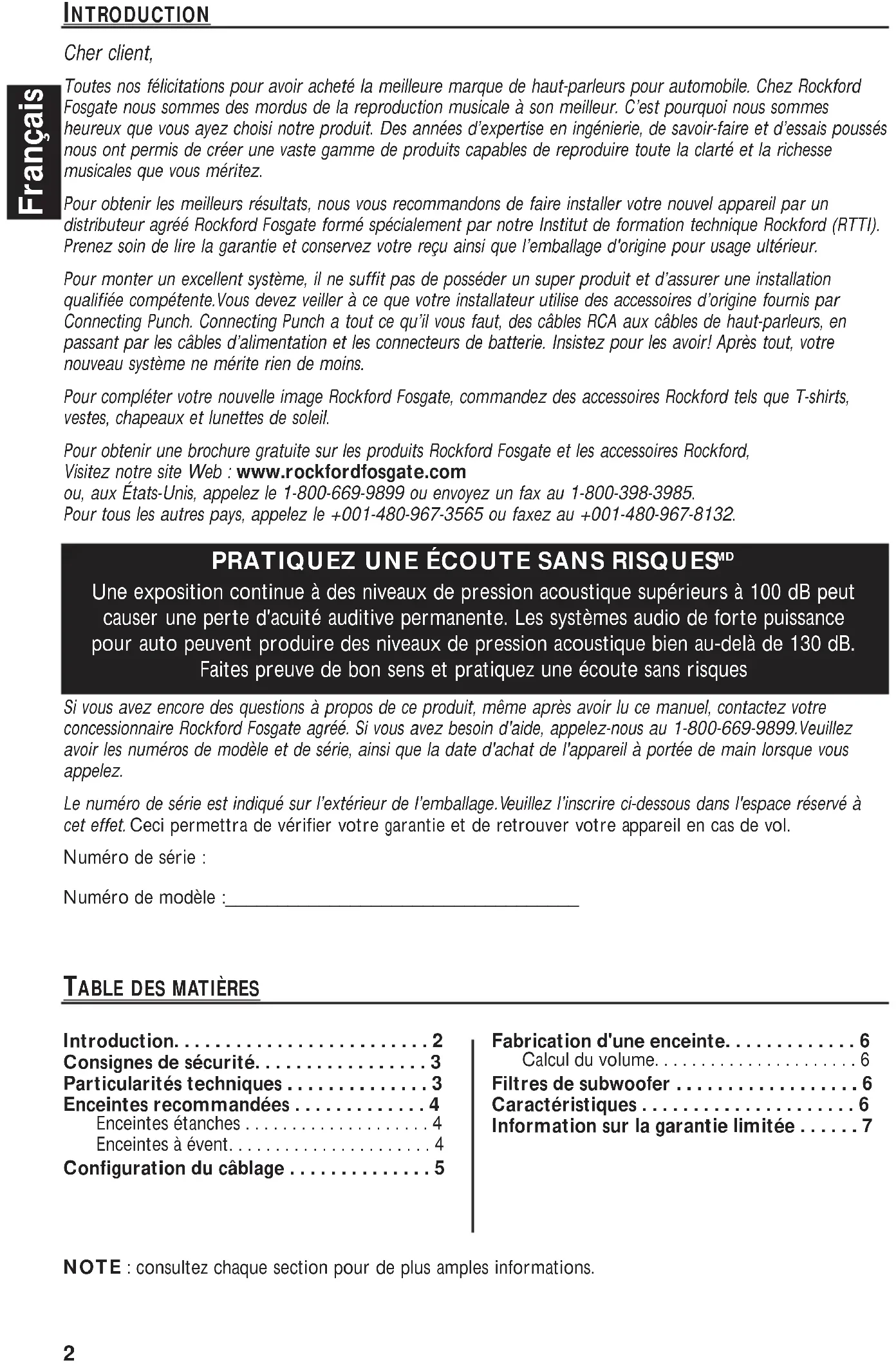

Cher client, Toutes nos félicitations pour avoir acheté la meilleure marque de haut-parleurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C’est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d’expertise en ingénierie, de savoir-faire et d’essais poussés nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse musicales que vous méritez. Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soin de lire la garantie et conservez votre reçu ainsi que l’emballage d'origine pour usage ultérieur. Pour monter un excellent système, il ne suffit pas de posséder un super produit et d’assurer une installation qualifiée compétente.Vous devez veiller à ce que votre installateur utilise des accessoires d’origine fournis par Connecting Punch. Connecting Punch a tout ce qu’il vous faut, des câbles RCA aux câbles de haut-parleurs, en passant par les câbles d’alimentation et les connecteurs de batterie. Insistez pour les avoir! Après tout, votre nouveau système ne mérite rien de moins. Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil. Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford, Visitez notre site Web : www.rockfordfosgate.com ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985. Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.
- Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques NOTE : consultez chaque section pour de plus amples informations. Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre concessionnaire Rockford Fosgate agréé. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899.Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez. Le numéro de série est indiqué sur l’extérieur de l’emballage.Veuillez l’inscrire ci-dessous dans l'espace réservé à cet effet. Ceci permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol. Numéro de série : Numéro de modèle :__________________________________ Introduction p. 2
- Consignes de sécurité p. 3
- Particularités techniques p. 3
- Enceintes recommandées p. 4
- Enceintes étanches p. 4
- Enceintes à évent p. 4
- Configuration du câblage p. 5
- Fabrication d'une enceinte p. 6
- Calcul du volume p. 6
- Filtres de subwoofer p. 6
- Caractéristiques p. 6
- Information sur la garantie limitée p. 73
Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de l’appareil.Si vous désirez apprendre rapidement comment installer ce produit,consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d’autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits,nous nous réservons le droit de modifier ces informations sans aucun préavis. Le symbole accompagnant le mot « AVERTISSEMENT » signale à l'utilisateur la présence d’instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort. Le symbole accompagnant l’expression « MISE EN GARDE » signale à l'utilisateur la présence d’instructions importantes. Le non-respect de ces instructions peut causer des blessures ou endommager l’appareil. MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez lire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas. MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié. MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de dommages à l'appareil. Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford. www.rockfordfosgate.com Haut-parleur de graves Punch DVC Anneau D'Équilibre Paquet De Vis Manuel d'installation et d'utilisation Les modèles Punch DVC sont des haut-parleurs basse fréquence à bobines mobiles doubles de haute performance. Ces haut-parleurs de graves ont été spécialement conçus pour de petites enceintes étanches ou de petites enceintes résonnantes. L'utilisation des matériaux et des techniques de fabrication les plus modernes nous permettent d'offrir un haut-parleur basses fréquences très puissant mais peu encombrant.
Ce manuel décrit deux types particuliers d'enceintes aux performances tout à fait distinctes. Cette section vous permettra de décider celui qui vous conviendra le mieux. ENCEINTES ÉTANCHES Les enceintes étanches sont les plus faciles à fabriquer. À cet égard, la chose la plus importante dans leur fabrication est de vous assurer qu'elles sont vraiment hermétiques.Appliquez de la colle et un produit d'étanchéité sur tous les joints pour solidifier l'ensemble et empêcher toute fuite d'air. Le volume du caisson influe directement sur la performance du haut-parleur. Les enceintes de plus grande dimension délivrent une réponse uniforme en fréquence avec des graves profonds alors que les enceintes plus petites ont une courbe de réponse plus prononcée et un rendement généralement supérieur pour un niveau de pression acoustique plus élevé. Avantage des enceintes étanches :
- Réponse linéaire (uniforme)
- Pas de bruit d'évent
- Puissance élevée sur toutes les fréquences
- Excellentes en ce qui concerne la qualité du son ENCEINTES À ÉVENT Les enceintes à évent se distinguent des enceintes étanches du fait qu'on y ajoute un évent ou port pour les « accorder ». Les enceintes recommandées sont conçues pour offrir d'excellentes performances. Il est généralement plus facile d'accorder les caissons plus grands pour l'obtention de basses fréquences et les caissons moyens et petits pour des fréquences plus élevées. Les enceintes à évent ont une réponse moins linéaire que les enceintes étanches mais dégagent nettement plus de puissance à la fréquence d'accord. Avantages des enceintes à évent :
- Rendement moyen supérieur par rapport aux modèles étanches
- La fréquence d'accord peut être facilement réglée en changeant la longueur de l'évent
- Reproduction profonde des basses avec une puissance d'entrée moindre
- Excellent choix pour un rendement élevé à faible puissance d'entrée Voir « Enclosures » (enceintes) aux pages 4 et 5 de la section en anglais5
CONFIGURATION DU CÂBLAGE

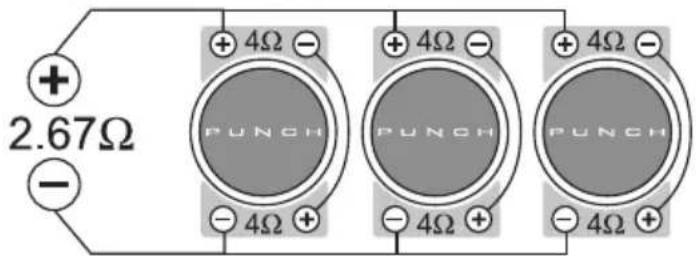

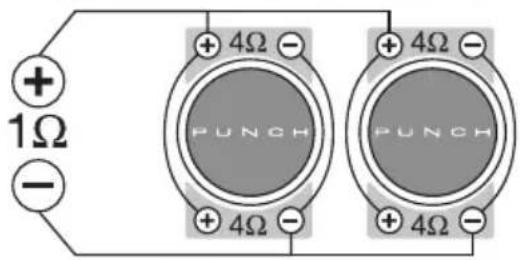

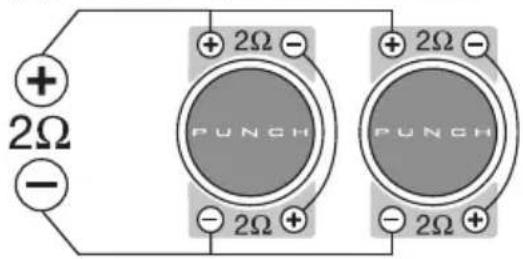

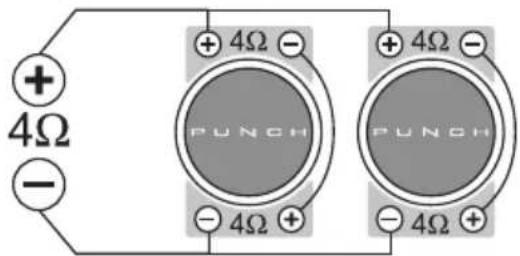

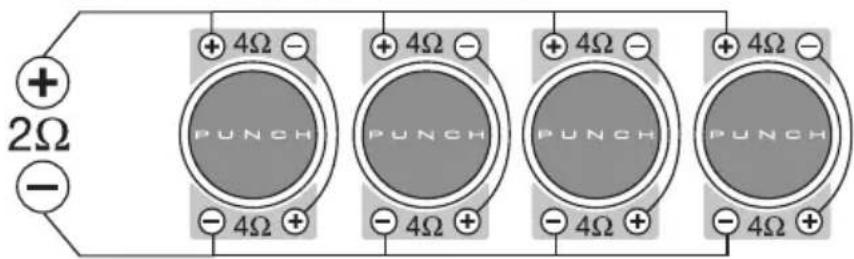

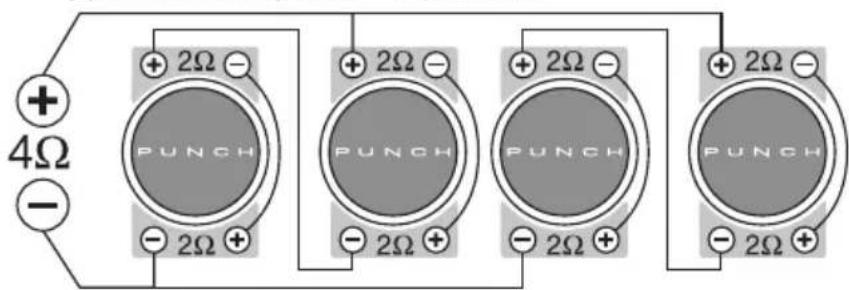

En variant la configuration du câblage de vos haut-parleurs, vous pouvez créer une charge d'impédance correspondant à votre système. Étant donné que chaque bobine acoustique d'un haut-parleur DVC a sa propre impédance, la modification des configurations de câblage offre tout un choix d'options en ce qui concerne la charge d'impédance. Les câblages série, parallèle, ou série/parallèle sont des techniques permettant de câbler les haut-parleurs de manière à produire des charges différentes. La configuration série consiste à câbler les haut-parleurs à la chaîne, bout à bout. La configuration parallèle utilise deux ou plusieurs haut-parleurs branchés sur des bornes communes. La configuration série/parallèle combine les deux techniques. Choisissez le schéma de câblage ci-dessous qui correspond au nombre de haut-parleurs de graves et à l'impédance de votre ampli.6 Français CARACTÉRISTIQUES Voir « Specifications » (caractéristiques techniques) aux page 8 de la section en anglais Les spécifications sont sujettes à changements sans préavis
CONSTRUIRE UN CAISSON
Pour fonctionner convenablement les parois du caisson doivent être rigides lorsqu'elles sont soumises aux hautes pressions dues au fonctionnement du haut-parleur. Nous vous recommandons d'utiliser des panneaux de bois aggloméré à haute ou moyenne densité de particules de type “MDF”. Ces panneaux sont disponibles dans la plupart des magasins de bricolage. Pour un caisson de grand volume il est recommandé de placer des renforts à l'intérieur du caisson. Les différents côtés devront être collés (colle à bois) et vissés (ou éventuellement cloués). Il est recommandé de mettre un joint de silicone dans les arêtes internes du caisson afin d'éviter les fuites d'air.
On calcule le volume en mesurant la dimension de chaque côté et en utilisant la formule suivante:
FILTRES DE SUBWOOFER
On distingue deux types de filtres opérationnels : passif et actif. Les filtres passifs (bobines ou inducteurs) sont placés sur les fils de haut-parleur, entre l'ampli et le haut-parleur. Un filtre actif est un filtre électronique qui sépare le signal audio envoyé à différents amplis. Pour obtenir une performance optimale du subwoofer, nous recommandons l'utilisation d'un filtre actif passe-bas 80-100 Hz à 12 dB/octave. Volume du caisson = Hauteur (cm) x Longueur (cm) x Largeur (cm) (Litres) 1000 cc/liter Si les due côtés qui se font face n'ont pas la même longueur, additionnez les et divisez le résultat par deux pour obtenir la moyenne des deux longueurs. Utilisez le nombre ainsi obtenu dans la formule pour déterminer le litrage. Cette méthode permet d'obtenir le volume du caisson sans devoir faire de calculs compliqués de section de volume. L'épaisseur du matériau dont est fait le caisson réduit le volume interne de celui-ci. Lorsqu'on mesure les côtés du caisson il ne faut donc pas oublier d'oter des mesures l'epaisseur du matériau. Le haut-parleur lui-même diminue le volume interne du caisson. Le volume d'air déplacé par chaque modèle de haut-parleur est repris dans les spécifications techniques et doit également être soustrait du volume total.7
Destinataire : Electronics Rockford Corporation Warranty Repair Department 2055 E. 5th Street Tempe,AZ 85281 RA# : ______________________ Destinataire : Speakers Rockford Acoustic Design Speaker Returns 3056 Walker Ridge Dr. Walker, MI 49544 RA# : __________________ Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants : Durée de la garantie Sources audio, haut-parleurs,processeurs de signaux et amplificateurs PUNCH — 1 an Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans Tout produit remis à neuf en usine — 90 jours (reçu obligatoire) Couverture Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agréés Rockford Fosgate, aux États-Unis d’Amérique et leurs territoires.Les produits achetés par des consommateurs auprès d’un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation. Qui est couvert? Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d’un distributeur agréé Rockford Fosgate.Afin de bénéficier du service de garantie, l’acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client,le nom du distributeur, le produit acheté et la date d'achat. Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés(par un produit jugé équivalent) au choix de Rockford. Non-couverture
