Caractéristiques	Détails
Type de serrure	Serrure à cylindre
Dimensions	Standard, adapté à la plupart des portes
Matériau	Acier renforcé
Protection contre le crochetage	Oui, avec des goupilles anti-crochetage
Résistance à l'effraction	Classe de sécurité élevée
Utilisation	Pour portes d'entrée et de sécurité
Maintenance	Lubrification régulière recommandée
Réparation	Remplacement du cylindre possible
Accessoires inclus	Clés et notice d'installation
Garantie	2 ans

FOIRE AUX QUESTIONS - DF88 ABUS

Comment installer la serrure ABUS DF88 ?

Pour installer la serrure ABUS DF88, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir les outils nécessaires et de respecter les dimensions de la porte.

Que faire si la clé ne tourne pas dans la serrure ?

Si la clé ne tourne pas, vérifiez si elle est insérée correctement et assurez-vous qu'elle n'est pas endommagée. Si le problème persiste, il peut y avoir un problème avec le mécanisme interne de la serrure.

Comment lubrifier ma serrure ABUS DF88 ?

Utilisez un lubrifiant adapté pour serrures, comme un spray à base de graphite. Appliquez-le sur la clé et insérez-la plusieurs fois dans la serrure pour bien répartir le lubrifiant.

Que faire si je perds ma clé de la serrure ABUS DF88 ?

Si vous perdez votre clé, il est recommandé de contacter un serrurier professionnel pour faire changer le cylindre de la serrure afin d'assurer votre sécurité.

La serrure ABUS DF88 est-elle résistante aux intempéries ?

Oui, la serrure ABUS DF88 est conçue pour résister à diverses conditions météorologiques. Cependant, un entretien régulier est conseillé pour assurer son bon fonctionnement.

Comment réinitialiser la serrure si elle se bloque ?

Pour réinitialiser la serrure, essayez de la déverrouiller plusieurs fois avec la clé. Si cela ne fonctionne pas, consultez le manuel d'utilisation ou contactez le service client d'ABUS.

Quelles sont les dimensions de la serrure ABUS DF88 ?

Les dimensions de la serrure ABUS DF88 peuvent varier, mais elles sont généralement adaptées aux portes standard. Veuillez consulter le manuel pour des mesures spécifiques.

Où puis-je acheter des pièces de rechange pour ma serrure ABUS DF88 ?

Les pièces de rechange pour la serrure ABUS DF88 peuvent être achetées auprès de revendeurs agréés ABUS ou sur leur site officiel.

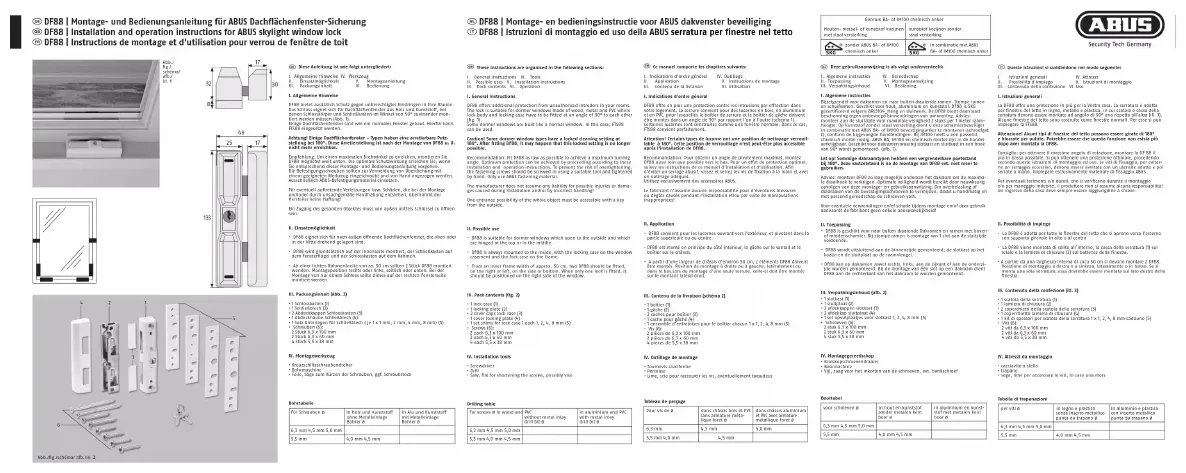

MODE D'EMPLOI DF88 ABUS

I. Indications d’ordre général IV. Outillage

II. Application V. Instructions de montage

III. Contenu de la livraison VI. Utilisation

I. Indications d’ordre général

DF88 ore en plus une protection contre les intrusions par eraction dans votre logement. La serrure convient pour des lucarnes en bois, en aluminium et en PVC, pour lesquelles le boîtier de serrure et le boîtier de gâche doivent être montés dans un angle de 90° par rapport l’un à l’autre (schéma 1). Certaines lucarnes sont construites comme une fenêtre normale. Dans ce cas, FTS88 convient parfaitement. Attention! Certains types de lucarne ont une position de nettoyage verrouil- lable à 180°. Cette position de verrouillage n‘est peut-être plus accessible après l’installation de DF88. Recommandation: Pour obtenir un angle de pivotement maximal, montez DF88 aussi loin que possible vers le bas. Pour un eet de protection optimal, suivez les instructions de ce manuel d’installation et d’utilisation. An d’éviter un serrage abusif, vissez et serrez les vis de xation à la main et avec un outillage adéquat. Utilisez exclusivement des accessoires ABUS. Le fabricant n’assume aucune responsabilité pour d’éventuels blessures ou dégâts causés pendant l’installation et/ou par suite de manipulations inappropriées!

• DF88 convient pour les lucarnes ouvrant vers l’extérieur, et pivotant dans la partie supérieure ou au centre.

• DF88 est monté en principe du côté intérieur, la gâche sur le vantail et le boîtier sur le châssis.

• A partir d’une largeur de châssis d’environ 50 cm, 2 éléments DF88 doivent être montés. Position de montage à droite ou à gauche, latéralement ou dans le bas.Lors du montage d’une seule serrure, celle-ci doit être montée sur le montant latéral droit.

III. Contenu de la livraison (schéma 2)

• 2 caches pour boîtier (3)

• 1 cache pour gâche (4)

• 1 ensemble d’entretoises pour le boîtier chacun 1 x 1, 2, 4, 8 mm (5)

• Vis (6): 2 pièces de 6,3 x 100 mm 2 pièces de 6,3 x 60 mm 4 pièces de 5,5 x 38 mm

IV. Outillage de montage

• Lime, scie pour raccourcir les vis, éventuellement taraudeus Tableau de perçage Pour vis de Ø dans châssis bois et PVC sans armature méta- lique foret Ø dans châssis aluminium et PVC avec armature métallique foret Ø 6,3 mm 4,5 mm 5,0 mm 5,5 mm 4,0 mm 4,5 mm Deze gebruiksaanwijzing is als volgt onderverdeeld:

ABUS | D 58292 Wetter | Germany Nous nous réservons le droit de toutes modifications techniques. Nous n’assumons aucune responsabilité pour des erreurs ou défauts d’impression éventuels.

• Avant le montage, examinez l’ouverture de la lucarne. Assurez-vous que la lucarne ouvre et ferme parfaitement.

• Vériez si votre lucarne comporte les dimensions minimales indiquées dans la schéma 1.

• Les profondeurs de perçage ou les longueurs de vis doivent être adaptées aux conditions locales.

• Evitez le dépassement de perçage ou de vis sur la face arrière! Utilisez le cas échéant une butée de perçage ou raccourcissez les vis de xation.

• Lors du perçage, évitez d’endommager les éléments mobiles, les joints ou les vitres. Montage:

1. Posez des entretoises (5) sous la gâche (1). La hauteur des entretoises

correspond à la distance entre l’ouvrant et le dormant (schéma 4).

2. Décrochez le cache en PVC (4) de la gâche (2) au moyen d’un tournevis.

3. Maintenez fermement la gâche (2) le plus près possible de l’ouverture de la

lucarne (observez le rayon de rotation de la poignée de fenêtre) avec le côté le plus long sur l’ouvrant. Aide: entretoise(s) (5) comme indiqué auparavant (schéma 5).

4. Tracez et préforez la position de perçage A + C (schéma 6, voir tableau de

perçage). Fixez la gâche (2) avec des vis de 5,5 x 38 mm.

5. Décrochez avec précaution les caches (3) du boîtier (1) par le bas. Insérez

des entretoises (5) sous le boîtier (1) et maintenez-les centrées à la même hauteur et à une distance parallèle de 8 mm de la gâche (2). Aide: entretoise d’une épaisseur de 8 mm (5) (schéma 7).

6. Tracez et préforez la position de perçage B (schéma 8, voir tableau de

perçage). Fixez la gâche (1) avec les entretoises (5) et des vis de 6,3 x 60 mm ou de 6,3 x 100 mm. Contrôlez le bon fonctionnement: Les pênes doivent se déplacer librement lors de la fermeture.

7. Finalement, clipsez les caches PVC (3) et (4) sur la gâche (2) et sur

DF88 est verrouillé/déverrouillé á l‘aide d‘une clé.
