Sélection du type de sonde 1 Réglage du contraste 1 Réglage du signal sonore 1 Temporisation du menu 2 Utilisation du réglage rapide 2
Réglage du zoom 4 Verrouillage de l'écran sur le fond 4 Mise en pause de l'écran du sondeur 4 Ouverture de l'historique du sondeur 4 Réglage de la vitesse de défilement du sondeur 4 Affichage et réglage de la ligne de profondeur 4 Configuration de l'aspect des cibles suspendues 4 Activation de la fonction A-Scope 4 Paramètres de bruit et de sensibilité du sondeur 4 Alarmes 5 Réglage des numéros du sondeur 5 Paramètres système 5 Paramétrage des unités système 6 Restauration des réglages d'usine 6

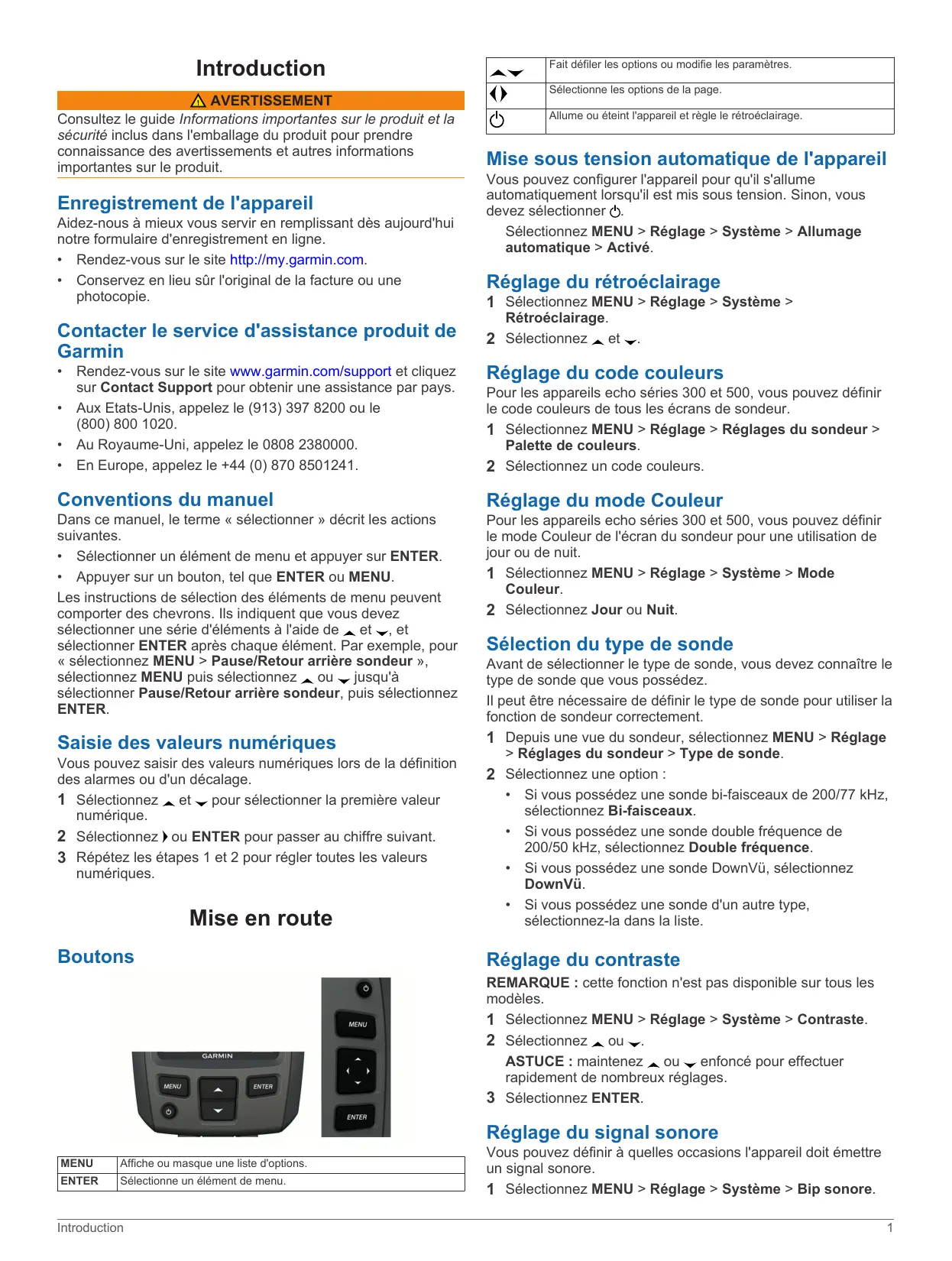

• Rendez-vous sur le site http://my.garmin.com. • Conservez en lieu sûr l'original de la facture ou une photocopie.

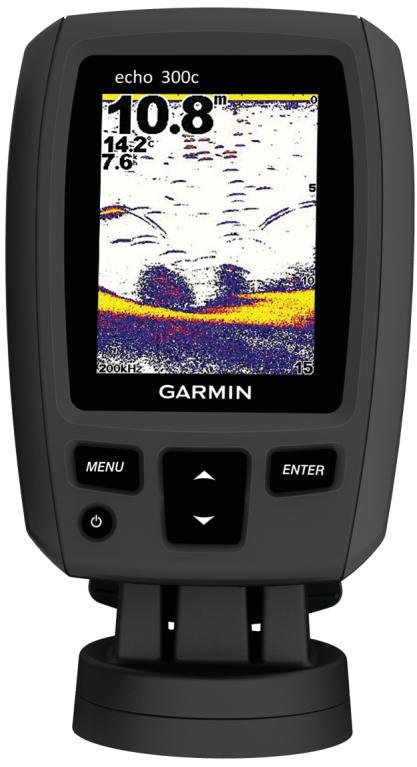

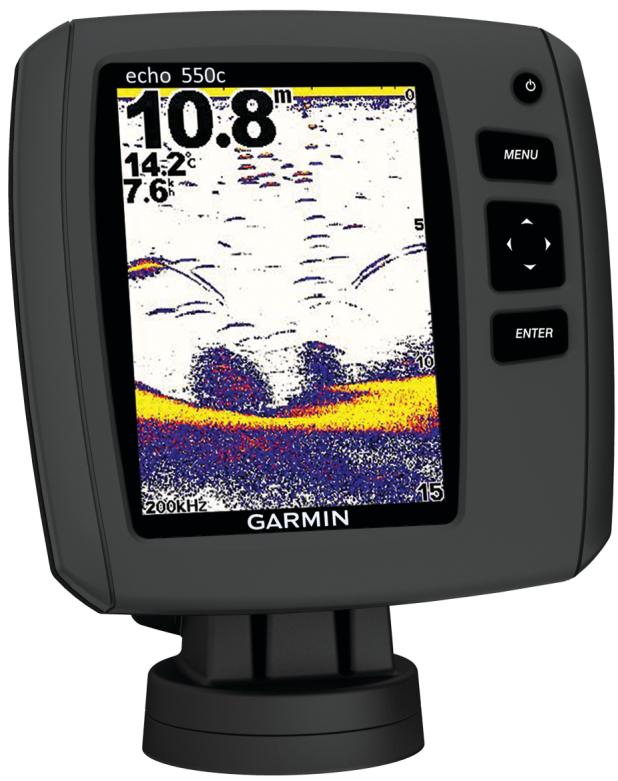

Sélectionne les options de la page. Allume ou éteint l'appareil et règle le rétroéclairage.
Vous pouvez configurer l'appareil pour qu'il s'allume automatiquement lorsqu'il est mis sous tension. Sinon, vous devez sélectionner . Sélectionnez MENU > Réglage > Système > Allumage automatique > Activé. • Aux Etats-Unis, appelez le (913) 397 8200 ou le (800) 800 1020. • Au Royaume-Uni, appelez le 0808 2380000. • En Europe, appelez le +44 (0) 870 8501241.
1 Sélectionnez MENU > Réglage > Réglages du sondeur > Palette de couleurs. Sélectionnez un code couleurs. 2
• Sélectionner un élément de menu et appuyer sur ENTER. • Appuyer sur un bouton, tel que ENTER ou MENU. Les instructions de sélection des éléments de menu peuvent comporter des chevrons. Ils indiquent que vous devez sélectionner une série d'éléments à l'aide de et , et sélectionner ENTER après chaque élément. Par exemple, pour « sélectionnez MENU > Pause/Retour arrière sondeur », sélectionnez MENU puis sélectionnez ou jusqu'à sélectionner Pause/Retour arrière sondeur, puis sélectionnez ENTER.
2 Sélectionnez ou ENTER pour passer au chiffre suivant. 3 Répétez les étapes 1 et 2 pour régler toutes les valeurs numériques.
Avant de sélectionner le type de sonde, vous devez connaître le type de sonde que vous possédez. Il peut être nécessaire de définir le type de sonde pour utiliser la fonction de sondeur correctement. 1 Depuis une vue du sondeur, sélectionnez MENU > Réglage > Réglages du sondeur > Type de sonde. 2 Sélectionnez une option : • Si vous possédez une sonde bi-faisceaux de 200/77 kHz, sélectionnez Bi-faisceaux. • Si vous possédez une sonde double fréquence de 200/50 kHz, sélectionnez Double fréquence. • Si vous possédez une sonde DownVü, sélectionnez DownVü. • Si vous possédez une sonde d'un autre type, sélectionnez-la dans la liste.
REMARQUE : cette fonction n'est pas disponible sur tous les modèles. 1 Sélectionnez MENU > Réglage > Système > Contraste. 2 Sélectionnez ou . ASTUCE : maintenez ou enfoncé pour effectuer rapidement de nombreux réglages. 3 Sélectionnez ENTER. Temporisation du menu Si aucune sélection n'est effectuée dans les 15 secondes qui suivent l'ouverture d'un menu, celui-ci se ferme et l'écran précédent s'affiche.
Après avoir réglé un paramètre et être revenu à une page, vous pouvez rapidement accéder aux options du paramètre. Sélectionnez ou .

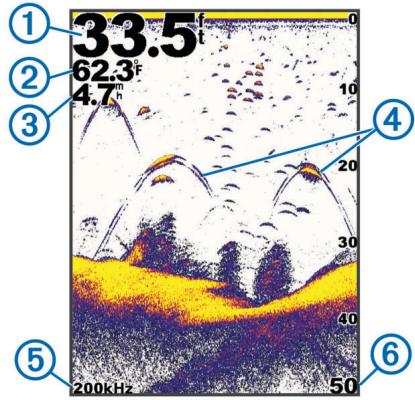

Vous pouvez afficher des informations de sondeur dans différents formats à l'aide du menu Pages. Portée de la profondeur
Vous pouvez augmenter la taille de la partie agrandie de la page Zoom partagé. Depuis la page Zoom partagé, sélectionnez MENU > Réglage > Réglages du sondeur > Taille partagée > Grand.

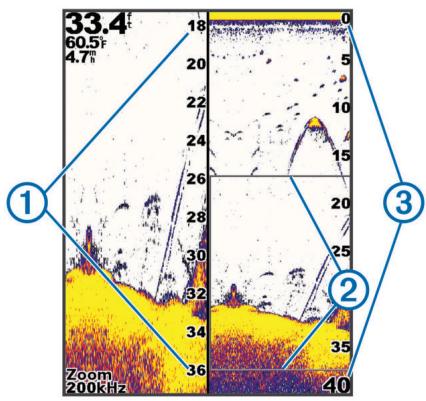

La page Zoom partagé vous permet de visualiser l'ensemble de la colonne d'eau sur le côté droit de l'écran, et une partie agrandie sur le côté gauche de l'écran. Sélectionnez MENU > Pages > Zoom partagé. L'augmentation de la durée vous permet d'afficher les variations de profondeur sur une période plus longue. La réduction de la durée vous permet d'afficher plus de détails sur une période plus courte. Echelle : permet de définir l'échelle de la portée de la profondeur. L'augmentation de l'échelle de la portée de la profondeur vous permet d'afficher davantage de variations de profondeurs. La réduction de l'échelle vous permet d'afficher davantage de détails relatifs à la variation. L'option Automatique adapte la portée de la profondeur afin d'afficher toutes les valeurs du journal sur la durée sélectionnée.
Automatique adapte l'écran afin d'afficher toutes les valeurs du journal sur la durée sélectionnée.
Les sondes classiques émettent un faisceau conique. La technologie du sondeur d'analyse DownVü émet un faisceau étroit dont la forme ressemble au faisceau d'une photocopieuse. Ce faisceau permet d'obtenir une image plus claire de la colonne d'eau.
échelle de profondeur circulaire indiquant ce qui se trouve sous votre bateau. Le principe est celui d'un cercle qui commence en haut et progresse dans le sens des aiguilles d'une montre. La profondeur est indiquée par l'échelle à l'intérieur du cercle. Les informations reçues par le sondeur clignotent sur le cercle lorsque lorsqu'elles correspondent à la profondeur indiquée. Les couleurs correspondent aux différentes puissances du signal. Sélectionnez MENU > Pages > Flasheur.

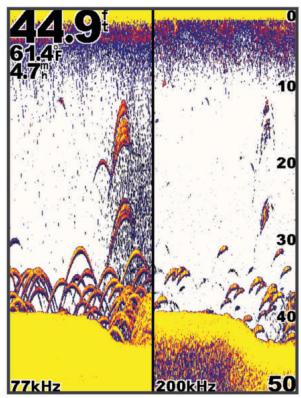

Le réglage des fréquences permet d'adapter le sondeur à des objectifs spécifiques et à la profondeur actuelle de l'eau. Les fréquences les plus élevées utilisent des largeurs de faisceau étroites et sont plus efficaces pour les opérations à grande vitesse et lorsque la mer est agitée. La définition du fond marin et des thermoclines peut s'avérer plus efficace lors de l'utilisation d'une fréquence élevée. Les fréquences plus faibles utilisent des largeurs de faisceau plus larges : elles couvrent des zones plus importantes et permettent aux pêcheurs de détecter un plus grand nombre de cibles, mais elles peuvent également provoquer plus de bruit en surface et limiter la continuité du signal provenant du fond lorsque la mer est agitée. Les largeurs de faisceau plus importantes permettent un meilleur ciblage des cibles, ce qui en fait un outil idéal pour détecter le poisson. Les largeurs de faisceau plus importantes permettent également d'obtenir de meilleurs résultats en eaux profondes. En effet, les fréquences plus faibles permettent d'obtenir une meilleure pénétration en eaux profondes. Elles peuvent servir à détecter certaines structures, comme des herbiers. L'affichage simultané de deux fréquences à l'aide de la vue Fréquence partagée vous permet de voir à une profondeur supérieure, tout en affichant simultanément les détails issus de la fréquence haute et basse.
Á Pour pouvoir réinitialiser l'odomètre, vous devez connecter l'appareil à une sonde à roue de vitesse. A partir de la page Numéros, sélectionnez MENU > Réinitialiser odomètre.
REMARQUE : ces fonctions ne sont pas disponibles sur tous les appareils.
REMARQUE : tous les modèles ne prennent pas en charge les sondes et la technologie sondeur DownVü. REMARQUE : pour recevoir les signaux du sondeur à balayage DownVü, vous devez disposer d'un traceur compatible ou d'un sondeur ainsi que d'une sonde compatible.
Lorsque la profondeur change de façon radicale, notamment en cas de tombant ou de canyon, le réglage manuel de la portée permet d'adapter la portée du sondeur en conséquence. Tant que la profondeur du fond est comprise dans la plage indiquée manuellement, le fond s'affiche à l'écran. 1 Sélectionnez MENU > Portée. 2 Sélectionnez une option. • Pour permettre à l'appareil de régler automatiquement l'échelle en fonction de la profondeur, sélectionnez Automatique. • Pour augmenter ou réduire la portée manuellement, sélectionnez Manuel, puis sélectionnez ou . REMARQUE : le réglage de la portée d'une page s'applique à toutes les autres pages.
Vous pouvez régler le zoom manuellement en indiquant une portée et une profondeur de départ définie. Par exemple, lorsque la profondeur est de 15 mètres et que la profondeur de départ est de 5 mètres, l'appareil affiche une zone agrandie allant de 5 mètres à 20 mètres de profondeur. Vous pouvez également permettre à l'appareil de régler le zoom automatiquement en indiquant une portée. L'appareil calcule la zone de zoom depuis le fond de l'eau. Par exemple, si vous sélectionnez une portée de 10 mètres, l'appareil affiche une zone agrandie allant du fond jusqu'à 10 mètres au-dessus du fond. 1 Sélectionnez MENU > Zoom. 2 Sélectionnez Zoom manuel ou Zoom automatique. 3 Sélectionnez Portée, puis sélectionnez ou pour augmenter ou réduire l'agrandissement de la zone. 4 Au besoin, sélectionnez Profondeur pour régler la fenêtre de zoom vers le haut ou vers le bas. REMARQUE : la fenêtre de zoom permet un suivi du fond en mode automatique uniquement.
Vous pouvez verrouiller l'écran sur le fond. Par exemple, si vous sélectionnez une portée de 20 mètres, l'appareil affiche une zone allant du fond jusqu'à 20 mètres au-dessus du fond. La portée s'affiche sur la partie droite de l'écran. 1 Depuis une vue du sondeur, sélectionnez MENU > Zoom > Verrouillage du fond. 2 Sélectionnez une portée.
Depuis une vue du sondeur, sélectionnez MENU > Pause/ Retour arrière sondeur ou MENU > Pause sondeur.
1 Sélectionnez MENU > Ligne de profondeur > Activé. 2 Sélectionnez ou .
REMARQUE : lorsque vous configurez l'aspect des cibles suspendues sur une page, la valeur de ce paramètre s'applique à toutes les autres pages. REMARQUE : cette fonction n'est pas disponible sur toutes les sondes. Permet d'afficher les cibles suspendues sous forme de symboles. Permet d'afficher les cibles suspendues sous forme de symboles avec une indication de la profondeur de la cible. Permet d'afficher les cibles suspendues sous forme de symboles avec des informations de fond sur le sondeur. Permet d'afficher les cibles suspendues sous forme de symboles avec des informations de fond sur le sondeur et une indication de la profondeur de la cible.
> Réglages du sondeur > Symboles poisson.

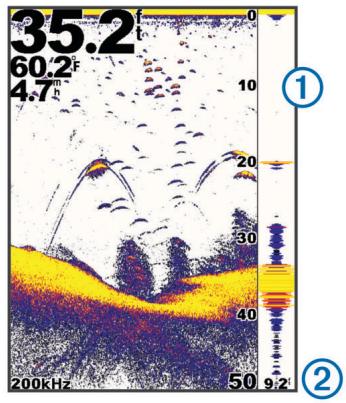

A-Scope est un flasheur vertical situé le long du bord droit de la vue plein écran du sondeur. Cette fonction affiche les échos du sondeur en temps réel pour améliorer leur lisibilité. Elle peut également s'avérer utile pour la détection du poisson situé à proximité du fond. REMARQUE : cette fonction n'est pas disponible sur toutes les sondes. A partir de la page Plein écran, sélectionnez MENU > Réglage > Réglages du sondeur > A-Scope > Activé.
1 Depuis une vue du sondeur, sélectionnez MENU > Pause/ Retour arrière sondeur. 2 Sélectionnez ou pour régler la ligne verticale. 3 Sélectionnez ou pour régler la ligne de profondeur horizontale.
Vous pouvez régler la vitesse de défilement du sondeur de droite à gauche. Une vitesse de défilement plus élevée permet d'afficher plus de détails, en particulier lorsque vous vous déplacez ou pêchez à la traîne. Une vitesse de défilement plus lente permet d'afficher les informations du sondeur à l'écran plus longtemps. 1 Sélectionnez MENU > Réglage > Réglages du sondeur > Vitesse de défilement. 2 Sélectionnez une vitesse de défilement. REMARQUE : le réglage de la vitesse de défilement d'une page s'applique à toutes les autres pages.
Vous pouvez afficher et régler une ligne horizontale sur un écran du sondeur. La profondeur de la ligne est indiquée sur le côté droit de l'écran.
Vous pouvez régler le niveau de sensibilité et la quantité de bruit sur l'écran du sondeur. Le paramètre de sensibilité contrôle et ajuste la sensibilité du sondeur en fonction de la profondeur et de la clarté de l'eau. L'augmentation de la sensibilité permet d'obtenir plus de détails, tandis que la réduction de la sensibilité permet de limiter la quantité d'informations parasites à l'écran. REMARQUE : la définition de la sensibilité sur une page s'applique à toutes les autres pages.
partie de l'écran représentant l'eau. 3 Sélectionnez pour diminuer légèrement la sensibilité.
REMARQUE : pour régler la sensibilité sur la page Fréquence partagée, vous devez régler chaque fréquence séparément. 1 Sélectionnez MENU > Sensibilité. 2 Sélectionnez une option : • Pour obtenir automatiquement une sensibilité plus élevée et des signaux de sondeur plus faibles avec plus de bruit, sélectionnez Auto-Haut. • Pour obtenir automatiquement des signaux de sondeur de sensibilité moyenne avec un niveau de bruit modéré, sélectionnez Auto-moyen. • Pour obtenir automatiquement des signaux de sondeur d'une sensibilité plus faible avec un niveau de bruit réduit, sélectionnez Auto-Faible.
Vous pouvez limiter l'incidence des signaux faibles du sondeur en augmentant la valeur du paramètre antibruit. REMARQUE : l'utilisation du paramètre antibruit sur une page s'applique à toutes les autres pages. REMARQUE : pour régler le paramètre antibruit sur la page Fréquence partagée, vous devez régler chaque fréquence séparément. 1 Sélectionnez MENU > Réglage > Réglages du sondeur > Antibruit. 2 Réglez le niveau d'antibruit.
Vous pouvez choisir d'afficher ou de masquer les échos du sondeur à proximité de la surface de l'eau. Masquer le bruit de surface permet de limiter la quantité d'informations parasites à l'écran. REMARQUE : lorsque vous choisissez d'afficher ou de masquer le bruit de surface sur une page, ce paramètre s'applique à toutes les autres pages. Sélectionnez MENU > Réglage > Réglages du sondeur > Bruit de surface > Masquer.
Vous pouvez contrôler la gamme et l'intensité des couleurs en ajustant la luminosité et le contraste des sondes DownVü. Le contraste contrôle la gamme de couleurs entre des cibles de haute intensité et du bruit de faible intensité. Un contraste élevé affiche une plus grande différence de couleur entre le bruit et les cibles. Un faible contraste présente des couleurs en tons moyens. 1 Sélectionnez MENU > Contraste. 2 Utilisez le curseur pour augmenter ou diminuer le contraste.
La fonctionnalité de luminosité permet de contrôler l'intensité des couleurs. Une luminosité élevée permet de distinguer plus facilement les cibles à l'aide d'un spectre de couleurs d'une intensité plus élevée. Une luminosité faible permet de masquer le bruit ambiant à l'aide d'un spectre de couleurs d'une intensité plus faible. 1 Sélectionnez MENU > Luminosité. 2 Sélectionnez une valeur manuelle ou une des options suivantes :
• Pour obtenir automatiquement une sensibilité plus faible des signaux du sondeur et un niveau de bruit plus faible, sélectionnez Auto-Faible.
Sélectionnez MENU > Réglage > Alarmes. Batterie : émet un signal sonore lorsque la batterie atteint le niveau de tension faible spécifié. Eaux profondes : émet un signal sonore lorsque la profondeur de l'eau est supérieure à la profondeur spécifiée. Dérive : émet un signal sonore lorsque les variations de profondeur à l'emplacement actuel sont supérieures à la profondeur spécifiée. Poisson : émet un signal sonore lorsque l'appareil détecte une cible suspendue. • L'icône permet de régler le déclenchement d'une alarme lorsque des poissons de toutes tailles sont détectés. • L'icône permet de régler le déclenchement d'une alarme uniquement lorsque des poissons de grande taille ou de taille moyenne sont détectés. • L'icône permet de régler le déclenchement d'une alarme uniquement lorsque des poissons de grande taille sont détectés. Haut-fond : émet un signal sonore lorsque la profondeur de l'eau est inférieure à la profondeur spécifiée. Température de l'eau : émet un signal sonore lorsque la température de l'eau varie de plus de 1,1 °C (plus de 2 °F). Les paramètres d'alarme sont conservés lorsque l'appareil est éteint. REMARQUE : pour pouvoir utiliser cette alarme, vous devez connecter l'appareil à une sonde indiquant la température.
Vous pouvez indiquer les numéros à afficher sur les pages Plein écran, Zoom partagé et Fréquence partagée. La taille de ces chiffres peut également être réglée. Sélectionnez MENU > Réglage > Numéros de sondeur. Batterie : permet d'afficher la tension de la batterie. Taille : permet de définir la taille des numéros. Odomètre : permet d'afficher l'odomètre. REMARQUE : pour pouvoir afficher l'odomètre, l'appareil doit être connecté à une sonde à roue de vitesse surface. Vitesse surface : permet d'afficher la vitesse surface REMARQUE : pour afficher la vitesse surface, l'appareil doit être connecté à une sonde à roue de vitesse surface. Température de l'eau : permet d'afficher la température de l'eau. REMARQUE : pour afficher la température de l'eau, l'appareil doit être connecté à une sonde de température.
Sélectionnez MENU > Réglage > Système. Langue : permet de sélectionner la langue d'affichage. Information système : permet d'afficher les informations relatives au logiciel.
Température : permet de définir les unités de température en degrés Fahrenheit (°F) ou Celsius (°C). REMARQUE : pour obtenir des données sur la température, la sonde indiquant la température doit être connectée. Vitesse surface : permet de définir les unités de vitesse de surface. REMARQUE : pour obtenir des données sur la vitesse de surface, la sonde captant la vitesse de surface doit être connectée.
1 Mesurez la température de l'eau à l'aide de la sonde indiquant la température qui est connectée à l'appareil. 2 Mesurez la température de l'eau à l'aide d'un autre thermomètre ou d'un autre capteur de température dont la précision est avérée. 3 Soustrayez la température de l'eau mesurée à l'étape 1 de celle mesurée à l'étape 2. Vous obtenez ainsi l'écart de température. Entrez cette valeur à l'étape 6 sous la forme d'un nombre positif si le capteur connecté à l'appareil indique que la température de l'eau est plus froide qu'en réalité. Entrez cette valeur à l'étape 6 sous la forme d'un nombre négatif si le capteur connecté à l'appareil indique que la température de l'eau est plus chaude qu'en réalité. 4 Sélectionnez MENU > Réglage > Etalonnage > Décalage de température. 5 Entrez la température de l'eau relevée à l'étape 3 à l'aide des flèches directionnelles.
REMARQUE : cette procédure supprime tous les paramètres que vous avez définis. 1 Sélectionnez MENU > Réglage > Système > Information système > Réglages d'usine. 2 Sélectionnez une option.

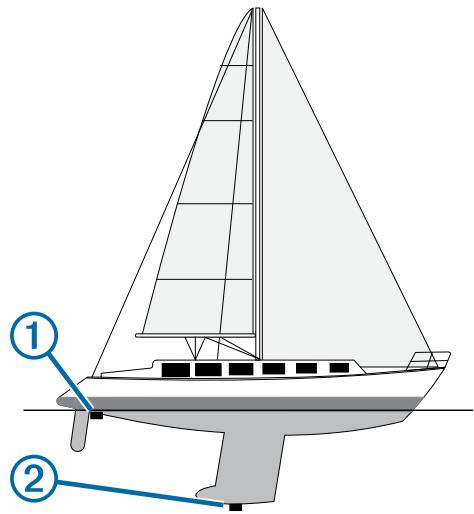

Réglage du décalage de quille Vous pouvez indiquer un décalage de quille pour compenser les données de profondeur par rapport à la quille, ce qui permet de mesurer la profondeur à partir du bas de la quille et non à partir de l'emplacement de la sonde. 1 Sélectionnez une option, en fonction de l'emplacement de la sonde : • Si la sonde est installée sur la ligne de flottaison À, mesurez la distance entre l'emplacement de la sonde et la quille du bateau. Entrez cette valeur à l'étape 3 sous la forme d'un nombre positif. • Si la sonde est installée en bas de la quille Á, mesurez la distance entre la sonde et la ligne de flottaison. Entrez cette valeur à l'étape 3 sous la forme d'un nombre négatif.
1 Sélectionnez MENU > Réglage > Etalonnage > Etalonner vitesse surface.
REMARQUE : assurez-vous de saisir la vitesse maximale mesurée par une source externe, telle qu'un GPS. Ne saisissez pas la valeur de la vitesse surface mesurée à l'aide de la sonde à roue de vitesse connectée.
Caractéristiques techniques Nettoyage du boîtier externe 2 Sélectionnez MENU > Réglage > Etalonnage > Décalage
3 Saisissez le décalage de quille mesuré à l'étape 1 à l'aide des flèches directionnelles.
1 Imbibez le chiffon d'un nettoyant pour lunettes adapté aux revêtements antireflet. 2 Nettoyez délicatement l'écran à l'aide d'un chiffon doux, propre et non pelucheux.
