Type de produit	Relais de contrôle de phase
Marque	Hager
Modèle	EUP100
Catégorie	Capteur
Fonctions principales	Surveillance de l'ordre des phases, perte de phase et asymétrie (réglable)
Alimentation	Triphasée 400 V AC (3P+N)
Sortie relais	1 contact inverseur
Dimensions (L x H x P)	18 x 90 x 66 mm (1 module)
Poids	Environ 100 g
Montage	Sur rail DIN TH 35 (conforme CEI 60715)
Indicateurs LED	LED jaune (état relais) et LED verte (alimentation)
Réglage asymétrie	Potentiomètre dédié
Entretien et nettoyage	Aucun entretien ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Installation réservée aux électriciens qualifiés ; déconnecter l'alimentation avant intervention
Pièces détachées	Non applicables (appareil non réparable)
Informations générales	Notice disponible en PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - EUP100 HAGER

Quelles sont les fonctions principales du Hager EUP100 ?

Le Hager EUP100 surveille l'ordre des phases, la perte de phase et l'asymétrie (réglable) dans un réseau triphasé.

Comment savoir si l'appareil est sous tension ?

La LED verte (repère 2) s'allume lorsque la tension d'alimentation est présente.

Que signifie la LED jaune ?

La LED jaune indique l'état du relais de sortie : allumée = position initiale (relais activé), éteinte = position active (relais désactivé).

Comment régler l'asymétrie ?

Utilisez le potentiomètre 'ASYM' pour régler le seuil d'asymétrie. Le relais bascule si l'asymétrie dépasse la valeur réglée.

Que se passe-t-il en cas de perte de phase ?

Si une phase est perdue, le relais de sortie passe en position active (LED jaune éteinte).

L'appareil détecte-t-il l'inversion de phases ?

Oui, si l'ordre des phases est incorrect, le relais bascule en position active (LED jaune éteinte).

Quelle est la tension d'alimentation de l'EUP100 ?

L'appareil fonctionne sur un réseau triphasé 400 V AC (3P+N).

Puis-je installer l'appareil moi-même ?

Non, l'installation doit être effectuée par un électricien qualifié, conformément aux normes en vigueur.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. Ne pas utiliser de produits chimiques ou abrasifs.

Où puis-je télécharger la notice ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com.

MODE D'EMPLOI EUP100 HAGER

Relais de contrôle phase 3P(N), 1 contact inverseur

FR Consignes de sécurité

L'installation et le montage d'appareils électriques doivent uniquement être effectués par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Composition de l'appareil

Image 1: Composition de l'appareil

① LED d'état de la sortie relais R (jaune)
② LED d'état de la tension d'alimentation (verte)
③ Potentiomètre d'asymétrie

Fonction

Surveillance de l'ordre des phases, de la perte de phase et de l'asymétrie. La surveillance de l'asymétrie peut être réglée à l'aide du potentiomètre. Les témoins lumineux fournissent des informations sur l'état du relais.

Utilisation conforme

• Surveillance de l'ordre des phases, de la perte de phase et de l'asymétrie (avec asymétrie réglable).
• Montage sur rail DIN selon TH 35 7,5-15 conformément à CEI 60715:2017/EN 60715:2017

Description fonctionnelle

- Surveillance de l'ordre des phases Lorsque toutes les phases sont raccordées dans le bon ordre et que l'asymétrie mesurée est inférieure à la valeur réglée, le relais de sortie R passe en position initiale (LED jaune allumée). Si un changement dans l'ordre des phases est détecté, le relais de sortie R passe en position active (LED jaune éteinte).

LED U L1 L2 L3

Image 2: Surveillance de l'ordre des phases

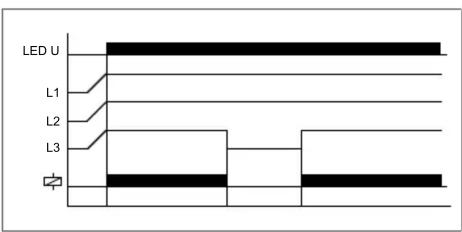

- Surveillance de la perte de phase Si une perte de phase est détectée, le relais de sortie R passe en position active (LED jaune éteinte).

LED U L1 L2 L3

Image 3: Surveillance de la perte de phase

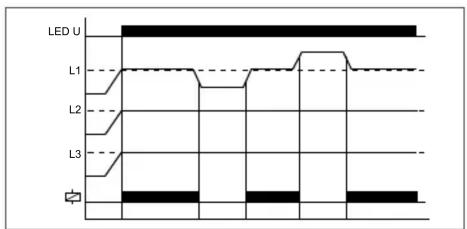

- Surveillance de l'asymétrie Si l'asymétrie dépasse la valeur réglée sur le potentiomètre "ASYM", le relais de sortie R passe en position active (LED jaune éteinte). Une tension inverse générée par une charge (ex : un moteur lancé qui génère une tension sur deux phases uniquement) n'affecte pas le basculement du relais.

LED U L1 L2 L3

Image 4: Surveillance de l'asymétrie

AFFICHAGE Signification LED (FIG. 1) LED d'état de la sortie relais R (1) jaune

ALLUMÉE Le relais de sortie R est en position initiale ÉTEINTE Le relais de sortie R est en position active

LED d'état de l'alimentation U (2) verte

ALLUMÉE Tension d'alimentation activée

Informations destinées aux électriciens

Montage et raccordement électrique

[0]

DANGER!

Choc électrique en cas de contact avec les pièces sous tension !

Un choc électrique peut provoquer la mort !

Avant d'intervenir sur l'appareil, déconnecter les câbles de raccordement et recouvrir les pièces conductrices avoisinantes !

Fixer l'appareil sur le rail DIN.

Image 5: Raccordement électrique, triphasé

Raccorder et câbler l'appareil confor- mément à la figure 5.
