EVCA23 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel
Marque	IFM
Modèle	EVCA23
Dimensions (connecteur)	M12 × 1
Poids approximatif	30 g
Alimentation typique	10–30 V DC
Fonctions principales	Détection de proximité sans contact
Distance de détection	Jusqu'à 4 mm (selon type)
Sortie	NPN/PNP (selon variante)
Indice de protection	IP67
Température de fonctionnement	-25 °C à +70 °C
Matériau du boîtier	Acier inoxydable / Laiton nickelé
Raccordement	Connecteur M12, 3 ou 4 broches
Couple de serrage	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter le couple de serrage et le sens de codage du connecteur
Pièces détachées et réparabilité	Non réparable, remplacer l'ensemble
Type de codage	Codage A (standard)
Homologations	CE, RoHS

FOIRE AUX QUESTIONS - EVCA23 IFM

Comment raccorder le connecteur au capteur EVCA23 ?

Raccordez le connecteur en alignant la flèche de codage. Serrez l'écrou à un couple de 0,6 Nm à la main ou 1,5 Nm avec une clé.

Quel est le couple de serrage recommandé pour l'EVCA23 ?

Le couple de serrage est de 0,6 Nm (à la main) à 1,5 Nm (avec une clé). Pour les environnements agressifs, serrer d'un cran d'arrêt supplémentaire.

Comment démonter le connecteur du capteur EVCA23 ?

Desserrez l'écrou et pressez simultanément le connecteur contre le capteur pour le déverrouiller.

Quelle est la tension d'alimentation typique du capteur IFM EVCA23 ?

La tension d'alimentation typique est de 10 à 30 V DC.

Quelle est la distance de détection du capteur EVCA23 ?

La distance de détection typique est de jusqu'à 4 mm, selon la variante et le matériau cible.

Quel indice de protection a le capteur IFM EVCA23 ?

L'indice de protection est IP67, sous réserve d'un montage correct (couple de serrage respecté).

Comment nettoyer le capteur EVCA23 ?

Nettoyez le capteur avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs.

Le capteur EVCA23 est-il réparable ?

Non, le capteur n'est pas réparable. En cas de défaut, remplacez l'ensemble.

Quelle clé utiliser pour serrer l'écrou du connecteur ?

Utilisez une clé de cote sur plat 14 (14 mm).

Que faire si le connecteur ne s'enclenche pas facilement ?

Vérifiez l'alignement de la flèche de codage. Ne forcez pas, cela pourrait endommager le connecteur.

MODE D'EMPLOI EVCA23 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

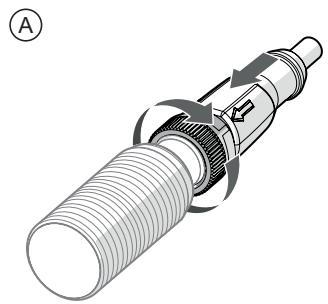

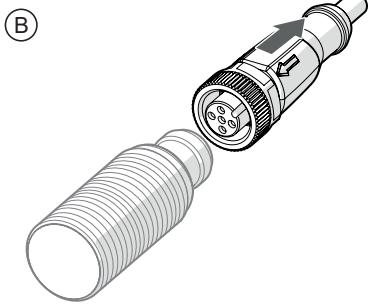

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
