CP9104Q - Broyeur Chicago Pneumatic - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Broyeur pneumatique Chicago Pneumatic CP9104Q
Type d'outil	Broyeur
Pression d'air recommandée	6.3 bar (90 psi)
Consommation d'air	113 l/min
Vitesse à vide	20,000 tr/min
Poids	0.9 kg
Dimensions	Longueur : 150 mm
Utilisation	Idéal pour le meulage, le polissage et l'ébarbage
Maintenance	Vérifier régulièrement le niveau d'huile et nettoyer les filtres
Sécurité	Porter des lunettes de protection et des gants lors de l'utilisation
Informations générales	Outil léger et compact, facile à manipuler

FOIRE AUX QUESTIONS - CP9104Q Chicago Pneumatic

Comment puis-je changer les meules sur le broyeur Chicago Pneumatic CP9104Q ?

Pour changer les meules, assurez-vous que le broyeur est débranché. Utilisez une clé pour desserrer l'écrou de fixation de la meule, retirez l'ancienne meule et remplacez-la par la nouvelle. Serrez l'écrou de fixation à l'aide de la clé.

Que faire si le broyeur ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le régulateur de pression est réglé correctement. Si le problème persiste, consultez le manuel pour d'autres solutions potentielles.

Comment nettoyer le broyeur après utilisation ?

Après chaque utilisation, débranchez le broyeur et utilisez un chiffon sec pour enlever la poussière et les débris. Pour un nettoyage plus approfondi, utilisez une brosse douce. Évitez d'utiliser de l'eau ou des nettoyants liquides.

Quelle est la pression d'air recommandée pour le CP9104Q ?

La pression d'air recommandée pour le broyeur Chicago Pneumatic CP9104Q est de 6,2 bars (90 psi). Assurez-vous de régler votre compresseur en conséquence.

Le broyeur fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème mécanique. Vérifiez les meules et les roulements pour tout signe d'usure ou de dommage. Si le bruit persiste, il est conseillé de contacter un professionnel pour une inspection.

Comment lubrifier le broyeur CP9104Q ?

Pour lubrifier le broyeur, utilisez une huile pour outils pneumatiques. Appliquez quelques gouttes d'huile dans l'entrée d'air avant chaque utilisation pour assurer un fonctionnement optimal.

Où puis-je trouver des pièces de rechange pour le CP9104Q ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés Chicago Pneumatic ou directement sur leur site web. Assurez-vous de vérifier le numéro de modèle pour commander les bonnes pièces.

Le broyeur chauffe-t-il pendant l'utilisation, est-ce normal ?

Il est normal que le broyeur chauffe légèrement pendant l'utilisation. Cependant, si l'appareil devient trop chaud pour être touché, éteignez-le immédiatement et laissez-le refroidir avant de continuer à l'utiliser.

MODE D'EMPLOI CP9104Q Chicago Pneumatic

Catégorie: Outil pneumatique équipé de pince de serrage à mandrin de 3 mm ou 1/8 de pouce pour utilisation avec diverses barbes de perçage pour meulage et polissage - Aucune autre utilisation n’est permise. Alimentation en air comprimé

1. Cet outil doit être alimenté en air pur et sec à une pression

de 6,3 bar (90 psi). Une pression plus élevée entraînerait une usure nettement plus rapide.

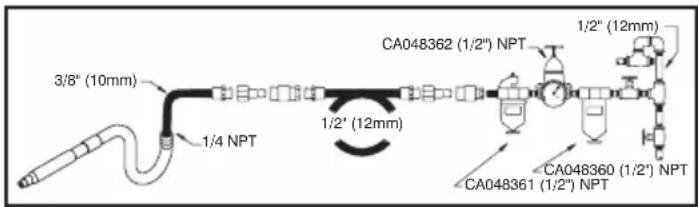

2. Reliez l’outil à la ligne d’air en utilisant la conduite, le tuyau et

les raccords dans les dimensions indiquées dans le schéma.

3. Ne xez pas d’attaches rapides directement dans la poignée

d’accélération de la ponceuse. Lubrication Utilisez un lubricateur sur la canalisation d’air réglé pour dispenser deux gouttes d’huile SAE #10 par minute. Si vous ne pouvez pas utiliser un lubricateur sur la conduite d’air, ajoutez de l’huile de moteur dans l’unité d’admission une fois par jour. Entretien

1. Après la première année, démonter et inspecter l’outil tous

les trois mois s’il est utilisé tous les jours. Changez les pièces usées ou abîmées.

2. Le nom des pièces soumises à une forte usure est souligné

dans la liste des pièces. Caractéristiques Pince de serrage de 3 mm ou 1/8 de pouce Vitesse à vide: 60000 tr/min Pression d’air requise de 6,3 bar (90 psi) Consommation d’air; 7 cfm (3,3 l/s) Français (French) CP9104Q Meuleuse crayon Niveaux de bruit et de vibrations Pression acoustique 71 dB(A), incertitude 3 dB(A), conformément à EN ISO 15744. Pour la puissance acoustique ajouter 11 dB (A). Vibrations; <2,5 m/s

, re. ISO 20643. Niveau de bruit et émission de vibration déclarés Toutes les valeurs sont celles connues à la date de publication du présent document. Pour obtenir les renseignements les plus récents, visiter le www.cp.comCes valeurs ont été obtenues par des essais en laboratoire conformément aux normes indiquées; elles ne peuvent pas être utilisées pour l’évaluation des risques. Les valeurs mesurées sur les lieux de travail individuels peuvent être supérieures aux valeurs indiquées. Les valeurs d’exposition et le risque de préjudice réels dépendent de l’utilisateur et de sa condition physique, de la méthode de travail utilisée, de la pièce de travail, de la conception de la station de travail et du temps d’exposition. Chicago Pneumatic ne saurait être tenue responsable des conséquences de l’utilisation des valeurs ci-dessus au lieu des valeurs représentatives de l’exposition réelle, dans les études de risques individuelles sur les lieux de travail qui échappent à notre contrôle. Cet outil peut provoquer des Troubles Musculo-Squelettiques, si son utilisation n’est pas correcte. Un guide communautaire de la prévention des TMS peut être trouvé sur le site :http://www.humanvibration.com/EU/VIBGUIDE.htmNous recommandons un programme de surveillance de la santé pour détecter les premiers symptômes se rapportant au bruit ou à l’exposition aux vibrations, et de modier les conditions travail pour aider à prévenir les troubles à venir.

LIMITES DE LA GARANTIE DU FABRICANT

Limitation de garantie: Les “Produits” de la société Chicago Pneumatic Tool Co. LLC (“CP”) sont garantis contre tous vices de matériel et de fabrication pour une période d’un an à partir de la date d’achat. Ladite garantie s’applique uniquement aux produits achetés auprès de Chicago Pneumatic et de ses revendeurs agréés. En sont exclus les produits soumis à un usage impropre ou abusif, modiés ou réparés par des personnes non employées par Chicago Pneumatic ou ses unités de service agréés. Si un produit Chicago Pneumatic présente un vice de matériel ou de fabrication, renvoyez-le au centre de service Chicago Pneumatic ou au centre agréé de votre choix en port payé, en indiquant vos nom et adresse et en incluant un justicatif de la date d’achat ainsi qu’une brève description du défaut. Chicago Pneumatic remplacera ou réparera gratuitement, à sa discrétion, le produit défectueux. Les réparations ou produits de remplacement seront garantis selon les termes ci-dessus pour le reste de la durée de la garantie d’origine. La responsabilité de Chicago Pneumatic et vos prétentions concernant la présente garantie se limitent à la réparation ou au remplacement du produit mis en cause. (Toute autre garantie, implicite ou explicite est exclue. Chicago Pneumatic ne peut en aucun cas être tenu responsable des dommages accidentels, indirects ou autres, ni des frais encourus à l’exception du coût de la réparation ou du remplacement dans les cas stipulés ci-dessus.)Instructions originales Copyright 2010, Chicago Pneumatic Tool Co. LLC Tous droits réservés. Toute utilisation ou reproduction non autorisée du contenu ou d’une partie du contenu est interdite. Cette restriction s’applique en particulier aux marques de commerce, dénominations de modéle, numéros de piéce et plans. N’utiliser que des piéces autorisées. Aucun dégât ou défaut de fonctionnement résultant de l’utilisation de piéces non autorisées n’est couvert par la Garantie ou la Responsabilité de produits. 1/2" (12mm)1/2" (12mm)CA048361 (1/2") NPTCA048362 (1/2") NPTCA048360 (1/2") NPT3/8" (10mm)1/4 NPT

ADVERTENCIA FFF Pour réduire les risques d’accidents, il est impératif que toute personne qui utilise, installe ou répare cet outil, qui change des accessoires ou travaille à proximité lise attentivement ces instructions au préalable. Français (French)
