Type de produit	Kit de montage électronique
Marque	Velleman
Modèle	MK119
Catégorie	Appareil électronique
Fonctions principales	Génération de signaux sonores via buzzer intégré
Alimentation	9 V (pile type PP3 recommandée)
Dimensions estimées	50 x 40 x 20 mm
Poids estimé	50 g
Composants principaux	PIC16C505, 4N33, BC557, buzzer, connecteurs
Température de fonctionnement	0 à 50 °C
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas ouvrir, tenir hors de portée des enfants
Pièces détachées	Contacter le service après-vente Velleman
Réparabilité	Kit conçu pour être monté par l'utilisateur, réparations possibles avec composants standards

FOIRE AUX QUESTIONS - MK119 VELLEMAN

Quel est le niveau de difficulté de montage du MK119 ?

Le montage est de difficulté moyenne, adapté aux débutants en soudure électronique.

Quels outils sont nécessaires pour assembler le kit ?

Il vous faut un fer à souder, de l'étain, une pince coupante, et éventuellement un multimètre.

Comment brancher l'alimentation du MK119 ?

Utilisez une pile 9V type PP3 en respectant la polarité indiquée sur le circuit.

Que faire si le buzzer ne sonne pas après montage ?

Vérifiez la polarité du buzzer, la qualité des soudures et la tension d'alimentation.

Puis-je utiliser une autre alimentation que la pile 9V ?

Oui, vous pouvez utiliser un adaptateur secteur 9V régulé, courant minimum 100 mA.

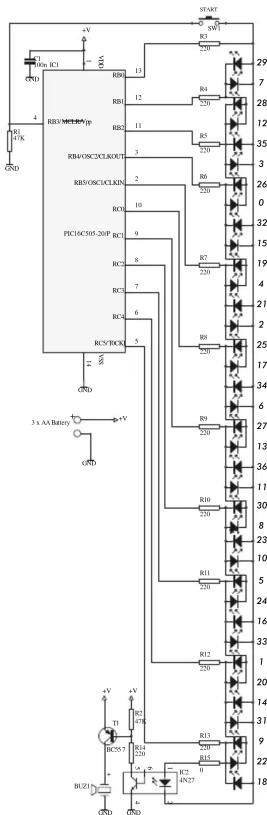

Où trouver le schéma électrique du MK119 ?

Le schéma est fourni avec le kit ou disponible sur le site de Velleman.

Comment tester le circuit après montage ?

Mesurez la tension entre VCC et GND (9V), puis activez l'entrée de commande pour entendre le buzzer.

Le MK119 est-il compatible avec des microcontrôleurs ?

Oui, l'entrée de commande peut être pilotée par un signal logique 5V ou 3,3V.

Puis-je remplacer le buzzer par un haut-parleur ?

Non, le circuit est conçu pour un buzzer piézoélectrique. Un haut-parleur nécessiterait un ampli.

Comment nettoyer le circuit après soudure ?

Utilisez un coton-tige imbibé d'alcool isopropylique pour enlever les résidus de flux.

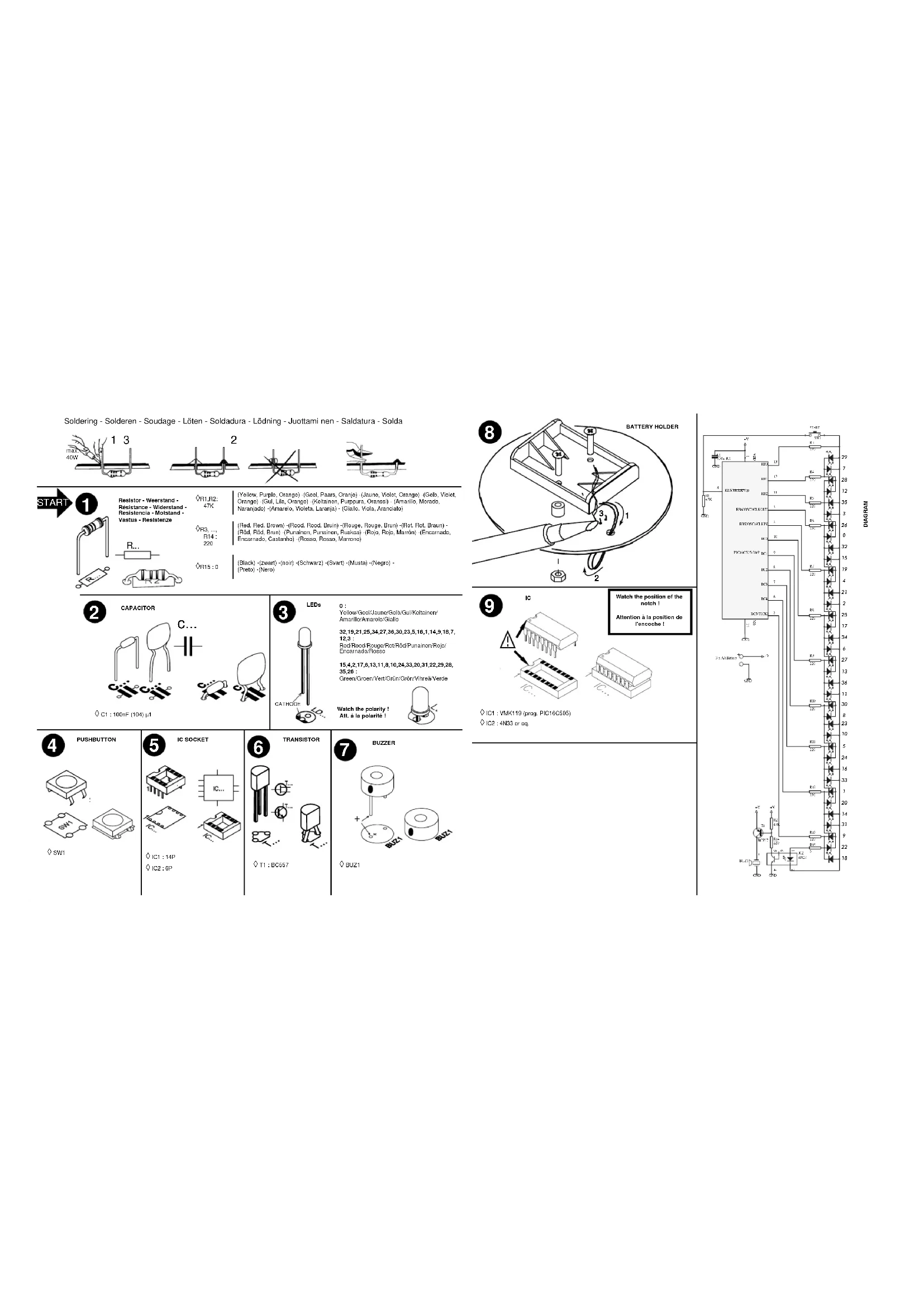

MODE D'EMPLOI MK119 VELLEMAN

Attention à la position de l'encoche !

◇ IC1 : VMK119 (prog. PIC16C505) ◇ IC2 : 4N33 or eq.

◇ IC1 : 14P
◇ IC2 : 6P

TRANSISTOR

◇ T1 : BC557

BUZZER

BUZ1
