Type de produit	Kit électronique d'apprentissage au soudage
Marque	Velleman
Modèle	MK106
Dimensions (approx.)	80 x 50 x 20 mm
Poids (approx.)	50 g (avec composants)
Alimentation	9 V DC (pile ou adaptateur)
Fonctions principales	Initiation au soudage, identification et montage de composants (résistances, condensateurs, transistors, diode, circuit intégré)
Contenu du kit	Circuit imprimé, résistances (1M, 100K, 1K, 220 ohms), diode 1N4007, circuit intégré CD4049, transistor BC517, condensateurs (100 µF, 1 pF), potentiomètre, LED, trimmer
Niveau de difficulté	Débutant
Entretien et nettoyage	Nettoyer avec un chiffon sec après usage. Éviter l'humidité.
Sécurité	Respecter la polarité des composants. Utiliser un fer à souder adapté. Travailler dans un endroit aéré.
Pièces détachées et réparabilité	Composants standards disponibles chez les revendeurs. Le circuit imprimé n'est pas vendu séparément.
Informations générales	Kit pédagogique pour apprendre à souder et comprendre les circuits électroniques de base.

FOIRE AUX QUESTIONS - MK106 VELLEMAN

Quelle est la difficulté du montage du MK106 ?

Le MK106 est conçu pour les débutants. Le circuit imprimé est clairement marqué et les composants sont identifiés par leurs valeurs. Il suffit de suivre le schéma de la notice.

Quels outils sont nécessaires pour assembler le kit ?

Vous aurez besoin d'un fer à souder (25-40 W), d'étain, d'une pince à dénuder et d'une pince coupante. Une loupe peut aider pour les petites pièces.

Le kit fonctionne-t-il sans pile ?

Oui, il peut être alimenté par une pile 9V ou un adaptateur secteur 9V DC (centre positif).

Que faire si une résistance est mal soudée ?

Utilisez une pompe à dessouder ou une tresse à dessouder pour retirer l'excès d'étain. Rechauffez la soudure et retirez la résistance délicatement.

Comment identifier la valeur des résistances ?

Utilisez le code des couleurs. Par exemple, marron-noir-vert = 1 MΩ. La notice donne également les valeurs : R1,R2 = 1M ; R3,R4 = 100K ; R5 = 1K ; R6 = 220 Ω.

Le circuit intégré CD4049 doit-il être monté dans un sens précis ?

Oui, respectez l'encoche sur le CI. Elle doit correspondre au dessin sur le circuit imprimé. Une inversion peut endommager le CI.

Que faire si le circuit ne fonctionne pas après montage ?

Vérifiez les soudures froides, la polarité des condensateurs (notamment C4 100µF), et la position de la diode et du transistor. Utilisez un multimètre pour tester les connexions.

Peut-on remplacer le transistor BC517 par un autre ?

Oui, par un équivalent comme le BC517 (Darlington NPN). Vérifiez le brochage (collecteur, base, émetteur) qui peut différer.

Le kit produit-il un signal sonore ou lumineux ?

Il comporte une LED rouge (LD1) qui s'allume selon le montage. La fonction exacte dépend du circuit : il peut s'agir d'un oscillateur ou d'un testeur de composants.

Où trouver le schéma détaillé du MK106 ?

Le schéma est inclus dans la notice téléchargeable sur notre site. Il montre le câblage de tous les composants avec leurs références.

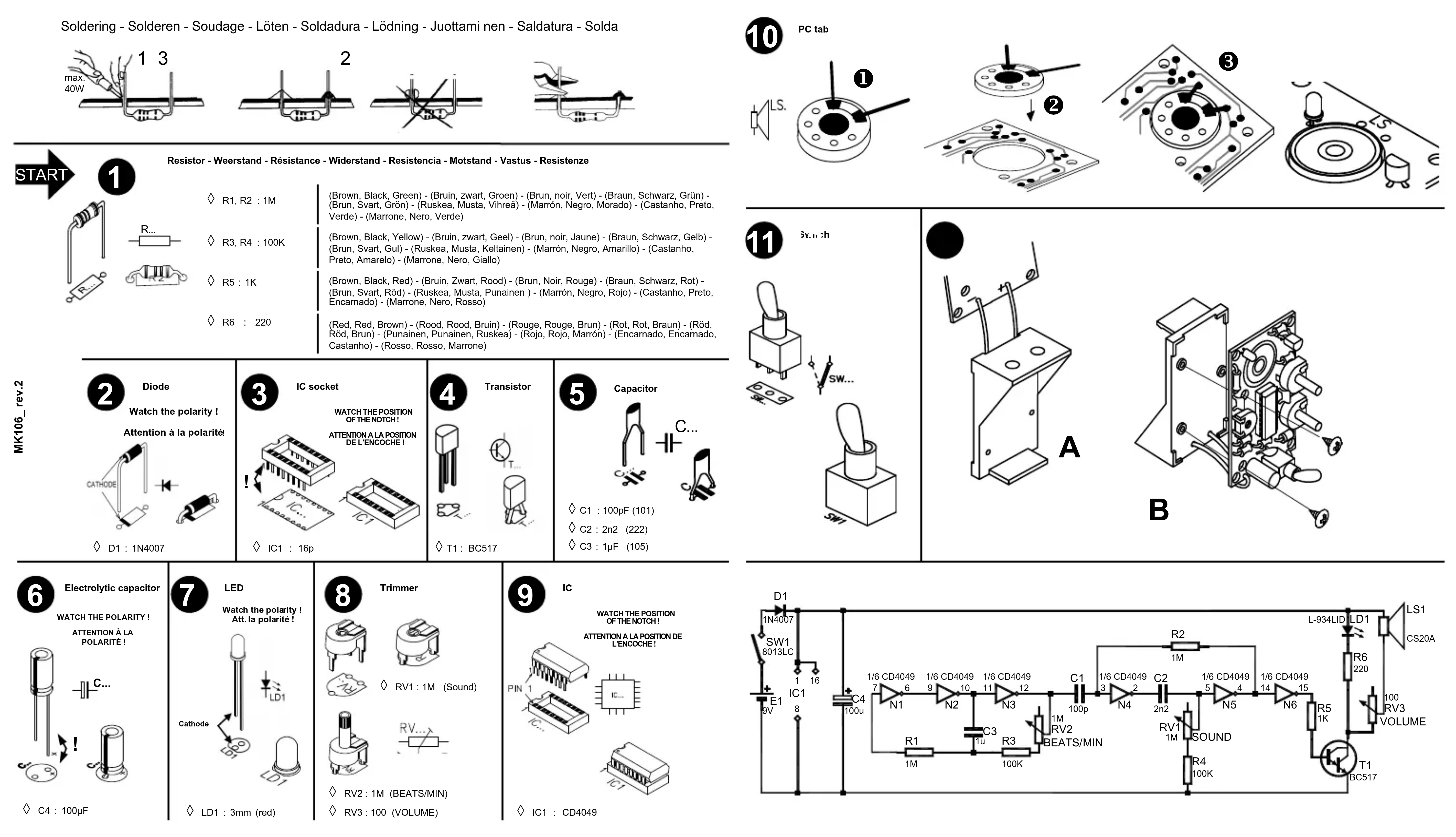

MODE D'EMPLOI MK106 VELLEMAN

Soldering - Solderen - Soudage - Löten - Soldatura - Löding - Juottami nen - Saldatura - Solda

1

Resistor - Weerstand - Résistance - Widerstand - Resistencia - Motstand - Vastus - Resistenze

R1,R2:1M
R3,R4:100K
R5:1K
R6:220

(Brown, Black Green) (Bruin, zwart Green) (Braun, noir Vert), (Braun, Schwarz, Grün), (Braun, Montagnani, Montagnani, Lusca, Vithre) (Marrón, Negro, Morro), (Castanho, Preúne, Verde) (Marrone, Nero Verde).
[Brown, Black - Yellow] (Bruin, zwart, Geel) (Brun, noir, Jaune) (Braun, Schwarz, Geel) (Brun, Sartt, Gu!) (Ruske, Musta, Keltainen) (Marron, Negro, Amarillo) (Clastanno, Mexico) (Santos, Santa Fe, Mexico)
(Brown, Black, Red) - (Bruin, Zwart, Rood) - (Brun, Noir, Rouge) - (Braun, Schwarz, Rot) - (Brun, Svant, Rüd) - (Ruscka, Musta, Punainen) - (Marrón, Negro, Rojo) - (Castanho, Prelo, Encamado) - (Marrone, Nero, Rosso)
(Red, Red, Brown) (Rood, Rock, Bruin) (Rouge, Rouge, Brun) (Rot, Rot, Brun) (Rid, Rend, Rend) (Red, Red, Rend) (Rooja, Rooja, Rooja) (Erojo, Riojo, Marmo) (Encarnado, Encarnado Castanho) (Rossio, Rossio, Marmone)

D1：1N4007

IC1:16p

T1:BC517

△-15（105）
VC3：1pF (105)

PC tab

svn

Electrolytic capacitor

WATCH THE POLARITY!

ATTENTION A LA

POLARITE!

C4:100μF

LD1:3mm (red)

Trimmer

RV3:100 (VOLUME)

C

WATCH THE POSITION OF THE NOTCH!

ATTTTALLLA

IC1：CD4049
