MD-WM2020 - Support écran plat IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	IIYAMA
Modèle	MD-WM2020
Compatibilité VESA	75x75 mm et 100x100 mm
Taille d'écran compatible	26 à 42 pouces
Poids maximal supporté	30 kg
Matériau	Acier
Finition	Noir
Inclinaison	Fixe (0°)
Orientation	Paysage
Distance au mur	Environ 20 mm
Type de montage	Au mur (montant bois ou béton)
Contenu de la livraison	Plaque murale, plaque moniteur, vis, entretoises, chevilles
Dimensions de la plaque murale	200 x 200 mm
Dimensions du produit (emballé)	250 x 250 x 50 mm
Poids net	1,5 kg
Poids brut	2,0 kg
Sécurité	Utiliser un détecteur de montants avant perçage, respecter les limites de charge
Entretien	Nettoyer avec un chiffon doux sec, éviter les solvants
Garantie	2 ans
Instructions de montage	Incluses dans la notice
Réparabilité	Pièces détachées disponibles via service après-vente
Normes	Conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - MD-WM2020 IIYAMA

Comment fixer le support au mur ?

Marquez les points de perçage à l'aide du gabarit (plaque murale). Utilisez un détecteur de montants pour localiser les montants bois ou béton. Percez les trous, insérez les chevilles fournies, puis fixez la plaque murale avec les vis adaptées. Assurez-vous que la plaque est de niveau.

Quel type de vis utiliser pour fixer le moniteur sur la plaque ?

Utilisez les vis fournies dans la livraison. Si elles sont trop longues, utilisez des entretoises (fournies) pour éviter d'endommager l'écran. Serrez sans forcer.

Mon écran est trop lourd, que faire ?

Vérifiez le poids de votre écran : le support supporte jusqu'à 30 kg. Si votre écran dépasse ce poids, ne l'installez pas. Optez pour un support plus robuste.

Puis-je utiliser ce support avec un écran de 55 pouces ?

Ce support est conçu pour les écrans de 26 à 42 pouces. Un écran de 55 pouces est trop grand et probablement trop lourd. Il pourrait ne pas être compatible avec les dimensions VESA ou le poids maximal.

Des entretoises sont-elles fournies ?

Oui, des entretoises sont incluses dans la livraison. Elles servent si les vis fournies sont trop longues pour la fixation du moniteur sur la plaque. Placez-les entre la plaque et le moniteur.

Comment brancher les câbles après montage ?

Avant de fixer le moniteur sur le support, connectez tous les câbles d'alimentation et de signal possibles au moniteur. Cela facilite l'accès et évite de devoir démonter.

Puis-je incliner l'écran ?

Non, ce modèle MD-WM2020 est un support fixe. Il n'offre pas d'inclinaison ni de rotation. Pour une inclinaison, choisissez un support inclinable.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret adapté au mur (béton ou bois), d'un niveau à bulle, d'un tournevis (cruciforme) et éventuellement d'une clé Allen si des vis à six pans sont utilisées.

Ce support est-il compatible VESA 200x200 ?

Non, ce support est compatible VESA 75x75 mm et 100x100 mm. Les écrans avec une norme VESA 200x200 nécessitent un support adapté.

Que faire si les vis fournies ne conviennent pas ?

Si les vis sont trop longues, utilisez les entretoises fournies. Si elles sont trop courtes, vous devez vous procurer des vis de longueur adaptée, en respectant le diamètre et le pas de filetage recommandés (généralement M4 ou M6 selon l'écran).

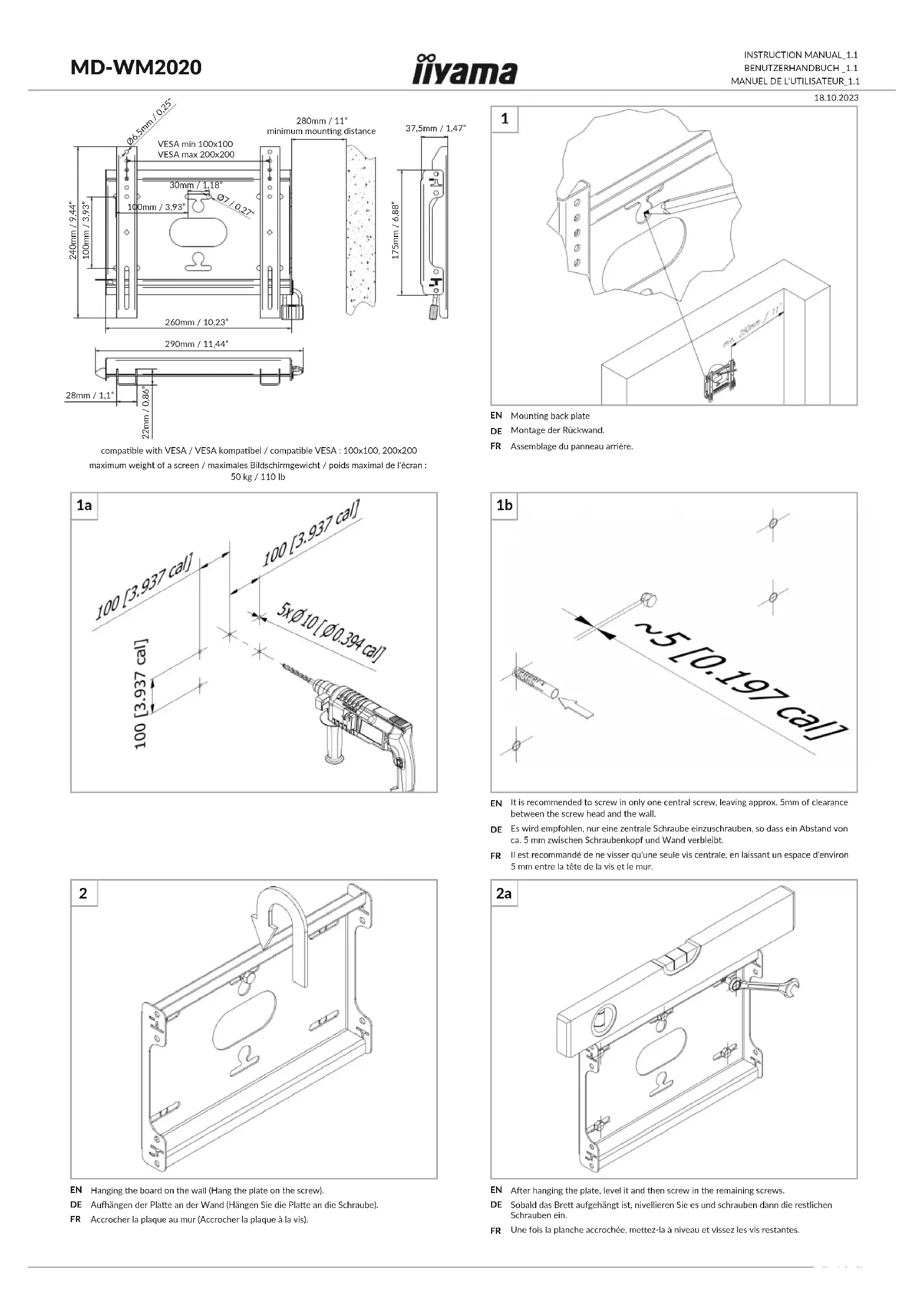

MODE D'EMPLOI MD-WM2020 IIYAMA

EN Mounting back plate
DE Montage der Rückwand.
FR Assemblage du panneau arrière.

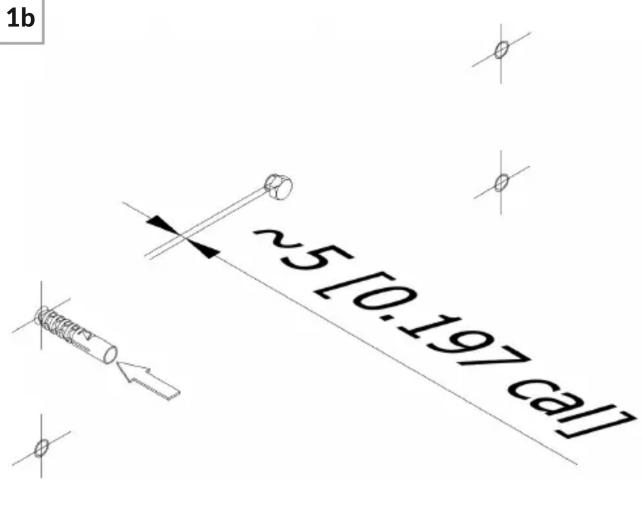

1b ~5 [0.197 cal]

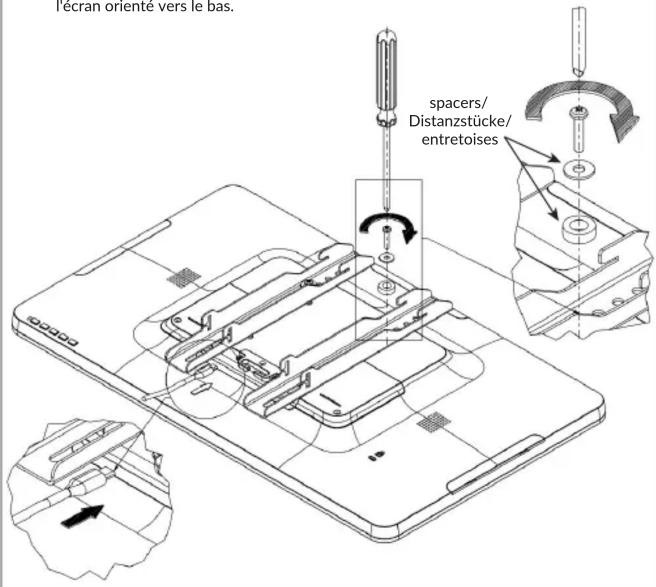

FR Si les vis sont trop longues, utilisez des entretoises.

FR Placez le moniteur sur une surface plane et souple, l'écran orienté vers le bas.

l'ecran oriente vers le bas. spacers/ Distanztücke/ entretoises

FR À ce stade de l'installation, connectez tous les câbles d'alimentation et de signal possibles au moniteur.
