Marque	EAS Electric
Modèle	EMC2010SX1
Type de produit	Réfrigérateur combiné avec congélateur No Frost
Classe climatique	SN (10°C à 32°C), N (16°C à 32°C), ST (16°C à 38°C), T (16°C à 43°C)
Éclairage intérieur	LED
Contrôle de température	Électronique avec affichage numérique, 5 niveaux de puissance
Fonctions spéciales	Super réfrigération (InstantCool), Alarme porte ouverte, Indicateur de défaut
Type de dégivrage	Automatique (Total No Frost)
Porte réversible	Oui
Pieds ajustables	Oui
Garantie	3 ans
Pièces détachées disponibles	Thermostats, sondes de température, cartes de circuit imprimé, lumières, poignées de porte, charnières, étagères, paniers, joints de porte
Nettoyage et entretien	Nettoyer intérieur avec bicarbonate de soude, extérieur avec chiffon doux, ne pas utiliser de produits abrasifs
Sécurité	Débrancher avant entretien, ne pas endommager le circuit frigorifique, tenir hors de portée des enfants

FOIRE AUX QUESTIONS - EMC2010SX1 EAS Electric

Quelles sont les précautions d'installation pour le réfrigérateur EAS Electric EMC2010SX1 ?

Placez le réfrigérateur dans un endroit bien ventilé, à l'abri de la chaleur et du soleil. Laissez un espace d'au moins 10 cm au-dessus et derrière. Nettoyez l'intérieur avant la première utilisation. Branchez après 2 heures de repos.

Comment régler la température du réfrigérateur EMC2010SX1 ?

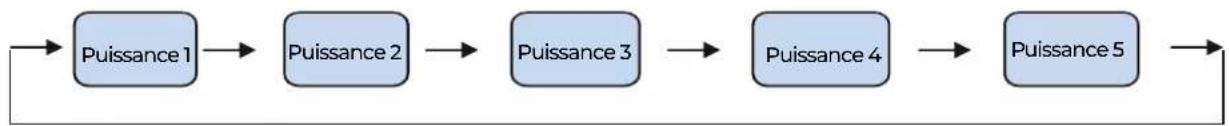

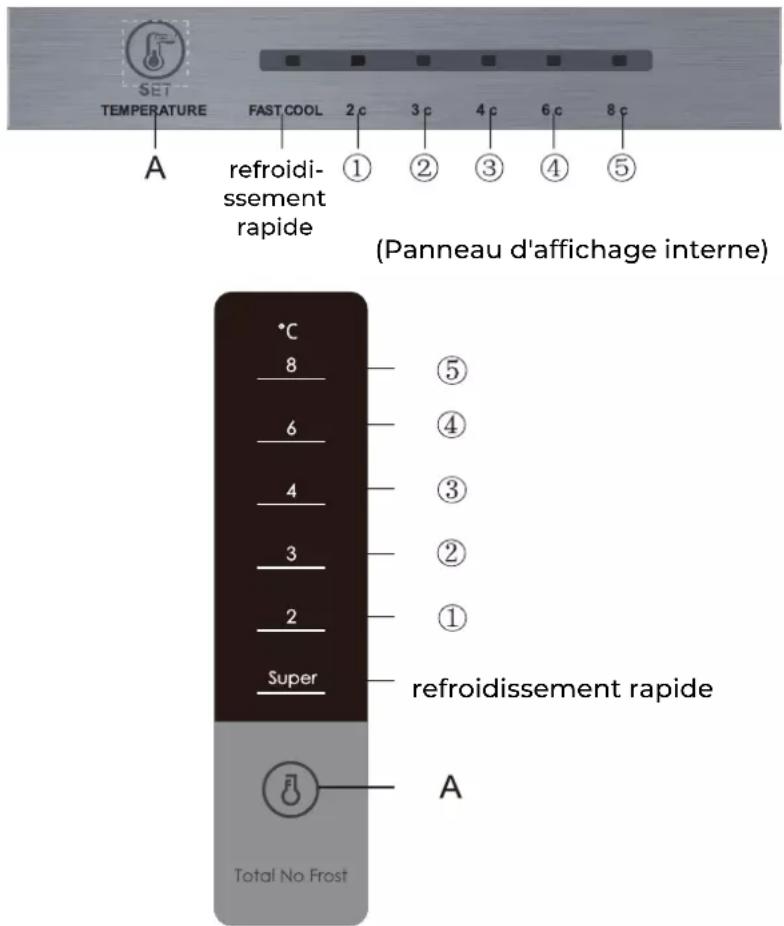

Utilisez le bouton SET pour choisir parmi 5 puissances. L'affichage numérique indique la température réglée. La plage de température du réfrigérateur est de 2°C à 8°C. Pour le congélateur, un bouton séparé permet de choisir entre NORMAL, COLD et COLDER.

Que faire si l'alarme de porte ouverte retentit ?

Fermez la porte. L'alarme s'arrête après fermeture. Si elle persiste, vérifiez que rien n'empêche la fermeture. Vous pouvez également appuyer sur un bouton pour l'arrêter temporairement.

Comment dégivrer le réfrigérateur EMC2010SX1 ?

Cet appareil est équipé de la fonction No Frost, donc le dégivrage est automatique. En cas de besoin, débranchez l'appareil, laissez dégivrer naturellement ou utilisez un grattoir en plastique. Ne jamais utiliser d'objets métalliques ou de dispositifs chauffants.

Comment inverser le sens d'ouverture de la porte ?

Suivez les instructions dans le manuel : retirez les aliments, démontez la charnière supérieure, la porte, la charnière centrale, puis la porte du congélateur. Replacez les charnières du côté opposé en utilisant les vis et bouchons fournis. Consultez la notice pour les schémas détaillés.

Que signifient les codes d'erreur E1, E2, E3, E5, E6, E7 ?

Ces codes indiquent des défauts de sonde : E1 (sonde réfrigérateur), E2 (sonde congélateur), E3 (sonde tiroir chill), E5 (dégivrage), E6 (communication), E7 (ambiante). Contactez le service technique si le problème persiste.

Quel produit utiliser pour nettoyer l'intérieur du réfrigérateur ?

Utilisez un mélange de deux cuillères à soupe de bicarbonate de soude dans un litre d'eau tiède. Rincez à l'eau claire. N'utilisez pas de savon, détergent, ou produits abrasifs. Nettoyez régulièrement les joints et les étagères.

Comment économiser de l'énergie avec ce réfrigérateur ?

Placez l'appareil à l'abri des sources de chaleur. Laissez refroidir les aliments avant de les ranger. N'ouvrez pas la porte trop longtemps. Le système No Frost évite le givre, ce qui améliore l'efficacité. Nettoyez la poussière derrière l'appareil.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Les pièces comme les thermostats, sondes, cartes, lumières, poignées, charnières, étagères, paniers et joints de porte sont disponibles auprès du service après-vente. La garantie de disponibilité est d'au moins 7 ans pour la plupart, et 10 ans pour les joints de porte.

Que couvre la garantie de 3 ans ?

La garantie couvre les défauts de fabrication incluant main-d'œuvre et pièces pendant 3 ans à compter de la date d'achat. Elle ne couvre pas les dommages esthétiques, les pièces d'usure, les accidents ou une utilisation inappropriée. Présentez la facture pour faire valoir la garantie.

MODE D'EMPLOI EMC2010SX1 EAS Electric

3 Avertissement
6
7
7 Avertissements d'installation
8
8 Avertissements relatifs à l'élimination
9 UTILISATION DU RÉFRIGÉRATEUR
9 Emplacement
10

Remplacement de la lumière

Conseils pour économiser de l'énergie

17 Nettoyage général

18 Dégivrage

18 Longues périodes d'inactivité

19

20 GARANTIE

1. AVERTISSEMENTS DE SÉCURITÉ

1.1 Consignes de sécurité importantes

Avertissement : Risque d'incendie/matériaux dangereux.

CET appareil est conçu pour être utilisé dans des applications domestiques et similaires, telles que les zones réservées au personnel de cuisine dans les magasins, les bureaux et autres environnements de travail; maisons de campagne et par des clients dans des hôtels, motels et autres établissements de type résidentiel; les paramètres de type de chambre d'hôtes; restauration et applications similaires non destinées au commerce de détail.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire pour éviter tout danger. Ne stockez pas de substances explosives telles que des aérosols contenant un propulseur inflammable dans cet appareil.

L'appareil doit être débranché après utilisation et avant l'entretien de l'appareil.

AVERTISSEMENT: Gardez les ouvertures de ventilation, dans l'appareil ou dans la structure intégrée, libres de tout obstacle.

AVERTISSEMENT: N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

AVERTISSEMENT: Ne pas endommager le circuit frigorifique.

AVERTISSEMENT: N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, à moins qu'ils ne soient du type recommandé par le fabricant.

AVERTISSEMENT: Mettez le réfrigérateur au rebut conformément aux réglementations locales car il contient des articles inflammables et / ou du gaz réfrigérant.

AVERTISSEMENT: Lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé.

AVERTISSEMENT: ne placez pas plusieurs fiches ou blocs d'alimentation portables à l'arrière de l'appareil. N'utilisez pas de rallonges ni d'adaptateurs non mis à la terre (à deux pins).

DANGER: Risque de piégeage d'enfants. Avant de jeter votre ancien réfrigérateur ou congélateur:

-Retirez les portes.

-Laissez les étagères en place afin que les enfants ne puissent pas entrer facilement.

Le réfrigérateur doit être débranché de la source d'alimentation électrique avant de tenter d'installer des accessoires.

Les matériaux réfrigérants et cyclopentane utilisés dans l'appareil sont inflammables. Par conséquent, lorsque l'appareil est mis au rebut, il doit être tenu à l'écart de toute source d'incendie et il sera récupéré par une entreprise de récupération spéciale avec la qualification correspondante; et il ne sera pas éliminé par combustion, pour éviter des dommages à l'environnement ou tout autre dommage.

Norme EN: Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles ont été supervisées ou instruites sur la façon d'utiliser l'appareil en toute sécurité et comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas effectuer de nettoyage et de maintenance par l'utilisateur sans surveillance. Les enfants de 3 à 8 ans peuvent charger et décharger le réfrigérateur.

Norme IEC: cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles

n'aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Pour éviter la contamination des aliments, respectez les instructions suivantes:

• Une ouverture prolongée de la porte peut entraîner une augmentation significative de la température dans les compartiments de l'appareil.
• Nettoyez régulièrement les surfaces qui peuvent entrer en contact avec la nourriture et des systèmes de drainage accessibles.
• Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés pendant 48 heures. Rincez le système d'eau connecté à une alimentation en eau si aucune eau n'a été prélevée pendant 5 jours. (note 1)
• Conservez la viande et le poisson crus dans des récipients appropriés au réfrigérateur, afin qu'ils n'entrent pas en contact avec d'autres aliments ou ne coulent pas dessus.
• Les compartiments pour aliments surgelés deux étoiles conviennent au stockage d'aliments pré-congelés, au stockage ou à la préparation de glaces et à la fabrication de glaçons. (note 2)
• Les compartiments à deux et trois étoiles ne conviennent pas à la congélation des aliments frais (note 3).
• Si l'appareil de réfrigération doit rester vide pendant une période prolongée, éteignez-le, dégivrez-le, nettoyez-le, séchez-le et laissez la porte ouverte pour éviter la formation de moisissures à l'intérieur de l'appareil.

Notes 1, 2, 3: Vérifiez si elles sont applicables selon le type de compartiment de votre produit.

Tout remplacement ou entretien des lampes LED est destiné à être effectué par le fabricant, son agent de service ou une personne qualifiée similaire. Ce produit contient une source lumineuse de classe d'efficacité énergétique (F)

1.2 Signification des symboles d'avertissement

Symbole d'interdiction

Symbole d'avertissement

Symbole de mise en garde

Ceci est un symbole d'interdiction.

Tout non-respect des instructions marquées de ce symbole peut entraîner des dommages au produit ou des risques pour la sécurité de l'utilisateur.

Ceci est un symbole d'avertissement.

Toute opération doit être effectuée en totale conformité avec les instructions marquées de ce symbole, car le non-respect de cette consigne peut entraîner des dommages au produit ou entraîner des risques de blessures.

Ceci est un symbole de prudence.

Les instructions marquées de ce symbole nécessitent une prudence particulière. Le non-respect de cette consigne peut entraîner des blessures mineures ou modérées et des dommages au produit.

Ce manuel contient un grand nombre d'informations importantes sur la sécurité dont les utilisateurs doivent être conscients.

Ne tirez pas sur le cordon d'alimentation pour débrancher le réfrigérateur. Tenez fermement la fiche et retirez-la directement de la prise.

Pour garantir une utilisation sûre, veillez à ne pas endommager le câble et n'utilisez pas de câbles effilochés ou endommagés.

Utilisez une prise dédiée, qui n'est pas partagée avec d'autres appareils électriques. La fiche doit être en contact ferme avec la prise ou cela peut provoquer un incendie.

Vérifiez que la terre est correctement connectée.

Si du gaz réfrigérant ou d'autres gaz inflammables fuient, fermez la vanne qui fuit et ouvrez les portes et les fenêtres. Ne débranchez pas le réfrigérateur ou tout autre appareil électrique, car une étincelle pourrait provoquer un incendie.

Ne placez pas d'autres appareils électriques sur le dessus du réfrigérateur, à moins qu'il ne s'agisse de produits sûrs spécifiés par le fabricant.

Ne démontez pas et ne remontez pas le réfrigérateur vous-même. L'entretien de l'appareil est la tâche exclusive d'un professionnel.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou d'autres professionnels concernés pour éviter tout risque.

Les espaces entre les portes du réfrigérateur et le corps principal sont étroits, veillez donc à ne pas placer votre main dans ces zones pour éviter de vous pincer les doigts. Fermez soigneusement la porte afin qu'aucun objet ne tombe.

Ne touchez pas d'aliments ou de récipients avec les mains mouillées du compartiment congélateur pendant que l'appareil est en marche, en particulier les récipients en métal, pour éviter les dommages dus au gel.

Ne laissez pas un enfant monter sur l'appareil ou entrer dans le réfrigérateur, car il pourrait y avoir un risque d'étouffement ou de chute.

Ne placez pas d'objets lourds sur le dessus du réfrigérateur car ils pourraient tomber lors de la fermeture ou de l'ouverture de la porte et il existe un risque de blessure.

Débranchez l'appareil en cas de panne de courant ou si vous devez le nettoyer. Ne le reconnectez pas à l'alimentation dans les cinq minutes suivant le débranchement, pour éviter d'endommager le compresseur en raison de plusieurs démarrages successifs.

Ne mettez pas d'articles hautement corrosifs inflammables, explosifs ou volatils dans le réfrigérateur pour éviter d'endommager le produit ou de provoquer un incendie.

Ne placez pas de substances ou d'objets inflammables à proximité du réfrigérateur pour éviter tout risque d'incendie.

Ce réfrigérateur est conçu pour un usage domestique tel que le stockage des aliments. Il ne doit pas être utilisé à d'autres fins, telles que pour stocker du sang, des médicaments ou d'autres produits biologiques, etc.

Ne conservez pas de bière, de boissons ou d'autres liquides dans des bouteilles ou des récipients fermés dans le compartiment congélateur, sinon les bouteilles pourraient se casser à cause du gel et causer des dommages.

1.6 Avertissements énergétiques

1. Le réfrigérateur peut ne pas fonctionner régulièrement (le contenu peut dégivrer ou le compartiment congélateur peut devenir trop chaud) s'il est placé sous la température minimale de la plage de températures pour laquelle l'appareil est conçu pendant une longue période.
2. Vous ne devez pas mettre de boissons gazeuses dans le congélateur ou les compartiments à basse température, et certains produits, comme les glaçons, ne doivent pas être consommés trop froids.
3. Ne dépassez pas la durée de conservation recommandée par les fabricants de produits alimentaires de tout type, et en particulier pour les aliments surgelés commercialement dans les congélateurs et les compartiments de stockage des produits surgelés;
4. Prenez les précautions nécessaires pour éviter une augmentation excessive de la température des aliments surgelés pendant la décongélation de l'appareil, par exemple en les enveloppant dans plusieurs couches de papier journal.
5. Une augmentation de la température des aliments surgelés pendant la décongélation manuelle, l'entretien ou le nettoyage peut raccourcir la durée pendant laquelle les aliments peuvent être congelés.

1.7 Avertissements relatifs à l'élimination

Le gaz réfrigérant et la mousse de cyclopentane utilisés dans ce réfrigérateur sont inflammables. Par conséquent, lorsque l'appareil est mis au rebut, il doit être tenu à l'écart de toute source d'incendie et il doit être recyclé par une entreprise de recyclage spécialement qualifiée. Il ne doit jamais être éliminé en le brûlant, afin d'éviter des dommages à l'environnement et tout autre risque.

Lorsque le réfrigérateur doit être mis hors service, retirez les portes et retirez les joints et les étagères. Placez les portes et les étagères dans un endroit approprié pour éviter que les enfants ne soient piégés s'ils entrent dans l'appareil.

ÉLIMINATION: Ne jetez pas ce produit avec les déchets municipaux non triés. Ces déchets doivent être collectés séparément pour un traitement spécial.

Conformément à la directive européenne 2012/19 / UE sur les déchets d'équipements électriques et électroniques (DEEE), les appareils électroménagers ne peuvent pas être jetés dans les conteneurs municipaux habituels; Ils doivent être collectés de manière sélective pour optimiser la récupération et le recyclage des composants et des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est inscrit sur tous les produits pour rappeler aux consommateurs l'obligation de les séparer pour une collecte séparée. Le consommateur doit contacter les autorités locales ou le vendeur pour se renseigner sur l'élimination correcte de son appareil.

2. Utilisation du réfrigérateur

2.1 Emplacement

Avant utilisation, retirez tous les emballages, y compris les bouchons et le ruban adhésif de l'intérieur du réfrigérateur, et retirez le film protecteur des portes et des murs.

Gardez le réfrigérateur à l'abri de la chaleur et de la lumière directe du soleil. Ne placez pas l'appareil dans des zones humides pour éviter l'oxydation ou une réduction de l'effet isolant.

Ne nettoyez pas le réfrigérateur avec un spray ou de l'eau, et ne le placez pas à un endroit où il pourrait être éclaboussé avec de l'eau, afin que les propriétés d'isolation électrique du réfrigérateur ne soient pas affectées.

Le réfrigérateur doit être placé à l'intérieur, dans une pièce bien ventilée, avec un sol ferme et plat.

Ce réfrigérateur ne doit pas être utilisé comme un réfrigérateur encastré. Cela peut entraîner des dysfonctionnements et des pannes qui ne seront pas couverts par la garantie.

Il faut laisser un espace de plus de 10 cm en haut du réfrigérateur, et le placer contre un mur avec un espace d'au moins 10 cm derrière lui pour faciliter la dissipation de la chaleur.

Précautions avant l'installation:

Avant d'installer ou de régler des accessoires, vous devez vous assurer que le réfrigérateur est déconnecté de l'alimentation électrique.

Prenez toutes les précautions nécessaires pour éviter les blessures dues à la chute de l'appareil.

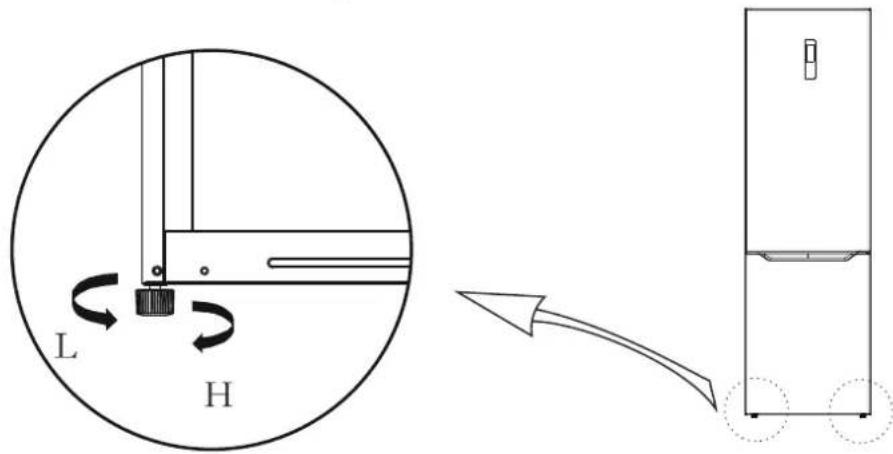

2.2 Mise à niveau des pieds

Schéma de la mise à niveau des pieds

L H

(L'image ci-dessus n'est qu'une référence. Veuillez vous référer à la configuration réelle selon le produit physique ou selon la fiche technique du distributeur).

Processus de réglage :

a. Tournez les pieds dans le sens des aiguilles d'une montre pour relever le réfrigérateur.
b. Tournez les pieds dans le sens inverse des aiguilles d'une montre pour abaisser le réfrigérateur.
c. Ajustez les pieds gauche et droit selon les instructions ci-dessus jusqu'à ce que le réfrigérateur soit de niveau.

Liste des outils à fournir par l'utilisateur
	Tournevis Phillips		Couteau à mastic et tournevis
	Clé à cliquet 5/16 "		Ruban adhésif

Pièces à utiliser pour le changement d'orientation de la porte
N°	Pièces	Quantité	Remarques
1	Manchon d'arbre	1	Préinstallé sur l'appareil, à utiliser lors du remplacement de la porte.
2	Vis de la charnière supérieure	1	Préinstallé sur l'appareil, à utiliser lors du remplacement de la porte.
3	Butée droite	1	Préinstallé dans le réfrigérateur, il est retiré lorsque la porte est inversée, et rangé.
4	Assemblage du couvercle de la charnière	1	Préinstallé dans le réfrigérateur, il est retiré lorsque la porte est inversée, et rangé.
5	Commutateur de colonne	1	Préinstallé sur l'appareil, à utiliser lors du remplacement de la porte.
6	Couvercle de la charnière droite	1	Préinstallé dans le réfrigérateur, il est retiré lorsque la porte est inversée, et rangé.
7	Charnière supérieure droite	1	Préinstallé dans le réfrigérateur, il est retiré lorsque la porte est inversée, et rangé.
8	Pied réglable	1	Préinstallé sur l'appareil, à utiliser lors du remplacement de la porte.
9	Paquet d'accessoires	3	Charnière supérieure gauche/Couvercle de la charnière supérieure gauche/Capuchon gauche
10	Assemblage de la charnière inférieure	1	Préinstallé sur l'appareil, à utiliser lors du remplacement de la porte.
11	Vis de la charnière inférieure	2	Préinstallé sur l'appareil, à utiliser lors du remplacement de la porte.
12	Couvercle d'extrémité	1	Préinstallé sur l'appareil, à utiliser lors du remplacement de la porte.
13	Couvercle de l'orifice	1	Préinstallé sur l'appareil, à utiliser lors du remplacement de la porte.

1. Retirez tous les aliments qui se trouvent sur les tablettes de la porte intérieure.

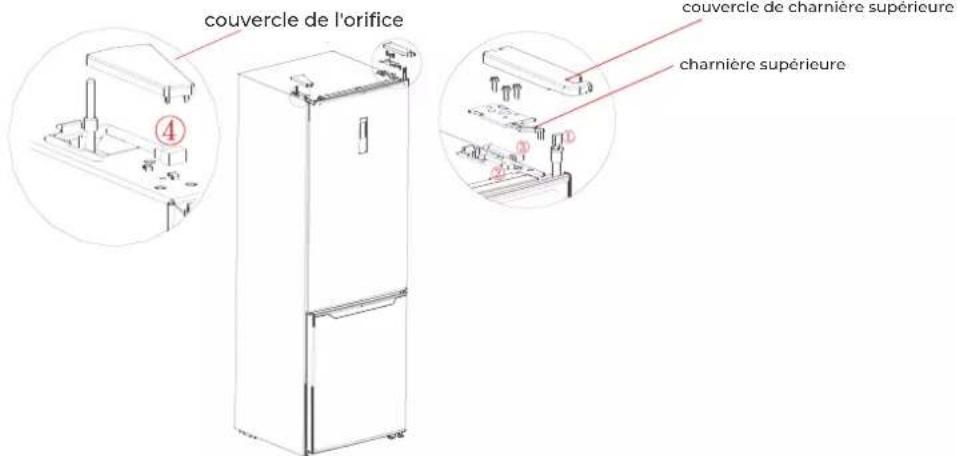

2. Retirez le couvercle de la charnière supérieure, la charnière et le bouchon du côté opposé. Débranchez le connecteur de câblage situé sur le côté droit de la partie supérieure du réfrigérateur (connecteur de câblage 1, 3).

couvercle de l'orifice couvercle de charnière supérieure charnière supérieure

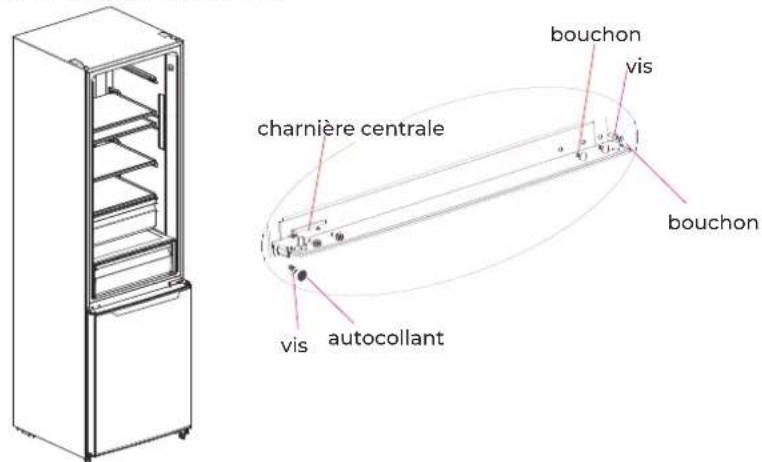

1. Retirez la porte du réfrigérateur, les vis et les bouchons, la charnière centrale et les bouchons de l'autre côté.

bouchon vis bouchon charnière centrale vis autocollant

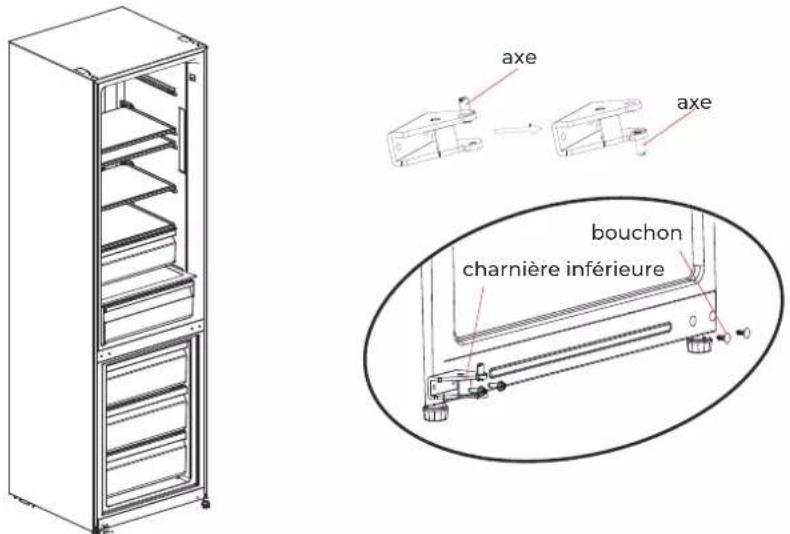

1. Retirez la porte du congélateur et démontez la charnière inférieure et les couvercles des trous. Changez la position d'installation de la charnière inférieure et du pied réglable, et fixez la charnière inférieure avec des vis.

axe axe bouchon charnière inférieure

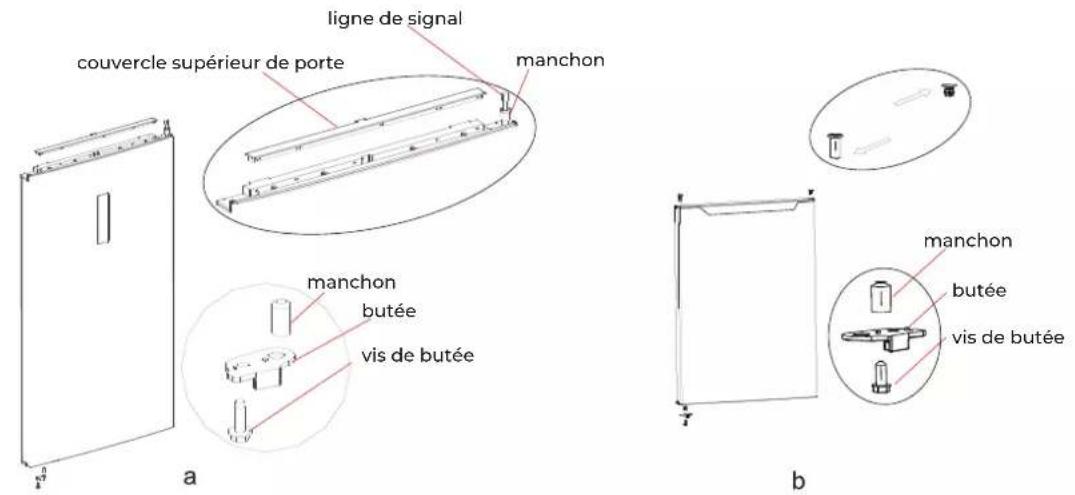

1. a) Retirez le couvercle supérieur de la porte du réfrigérateur, installez le manchon de la charnière supérieure, la ligne de signal de la porte de l'autre côté et installez le couvercle supérieur de la porte. Retirez la butée et le tube de manchon du côté inférieur droit de la porte du congélateur, retirez une autre butée de rechange de la porte réversible et montez le tube de manchon et la butée de rechange sur le côté inférieur gauche de la porte en vissant la charnière supérieure, la ligne de signalisation de la porte de l'autre côté et installez le couvercle supérieur de la porte. b) Retirez la butée et le manchon du côté inférieur droit de la porte du compartiment congélateur, retirez une butée de rechange (pour la porte réversible) et installez la butée et le manchon de rechange sur le côté inférieur gauche de la porte en les vissant. Retirez le manchon et les bouchons des trous de la porte du congélateur et installez-la de l'autre côté.

1. Positionnez la porte du congélateur sur la charnière inférieure, puis installez la charnière centrale et les bouchons des trous de vis.

bouchon vis charnière centrale bouchon vis autocollant

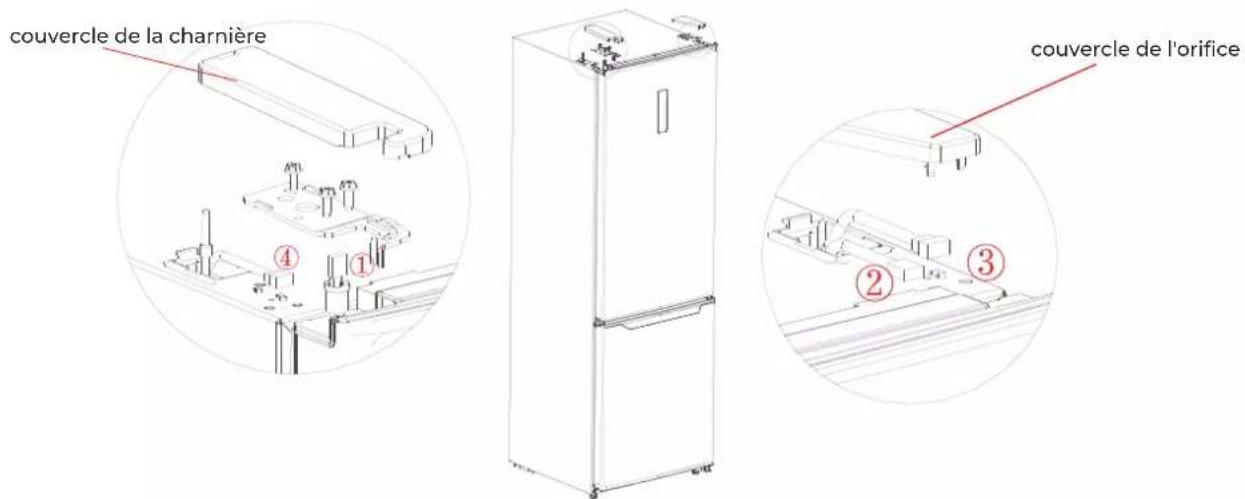

1. Retirez la charnière supérieure gauche et le couvercle du pack d'accessoires, puis placez la porte du réfrigérateur sur la charnière centrale. Connectez la borne 4 de la ligne de signal à la borne 1 de la ligne de signal, et la borne 2 à la borne 3. Installez le couvercle de la charnière supérieure et le couvercle du trou.

couvercle de la charnière ④ ① couvercle de l'orifice ② ③

2.4. Remplacement de la lumière

Toute réparation ou maintenance des ampoules LED doit être effectuée par le fabricant, son service technique ou un autre professionnel technique également qualifié.

1	1. Débranchez l'appareil avant de retirer l'ampoule.	2-	2. Retirez la lampe à l'aide d'un tournevis.
3	3. Retirez le panneau de la lampe.	4	4. Débranchez la borne de connexion.

2.5 Mise en service

Avant la première mise en service, maintenez le réfrigérateur immobile et en position verticale pendant deux heures avant de le brancher à l'alimentation électrique.

Avant d'introduire des aliments frais ou congelés, le réfrigérateur doit avoir fonctionné pendant au moins 2 à 3 heures, et jusqu'à 4 heures si c'est l'été et que la température ambiante est plus élevée.

Gardez une distance suffisante autour de l'appareil pour pouvoir ouvrir les portes et les tiroirs.

2.6. Conseils pour économiser l'énergie

des appareils produisant de la chaleur, des conduits de chauffage et de la lumière directe du soleil.

gérateur. La surcharge de l'appareil force le compresseur à fonctionner plus longtemps et les aliments qui gèlent plus lentement peuvent perdre de la qualité ou se gâter.

mettre. Cela empêche l'accumulation de givre à l'intérieur du réfrigérateur.

pier d'aluminium, de papier ciré ou de serviettes en papier, car ils interfèrent avec la circulation de l'air froid et réduisent l'efficacité de l'appareil.

porte est ouverte. Sortez autant d'objets que nécessaire à la fois et fermez la porte dès que possible.

3. STRUCTURE ET FONCTIONS

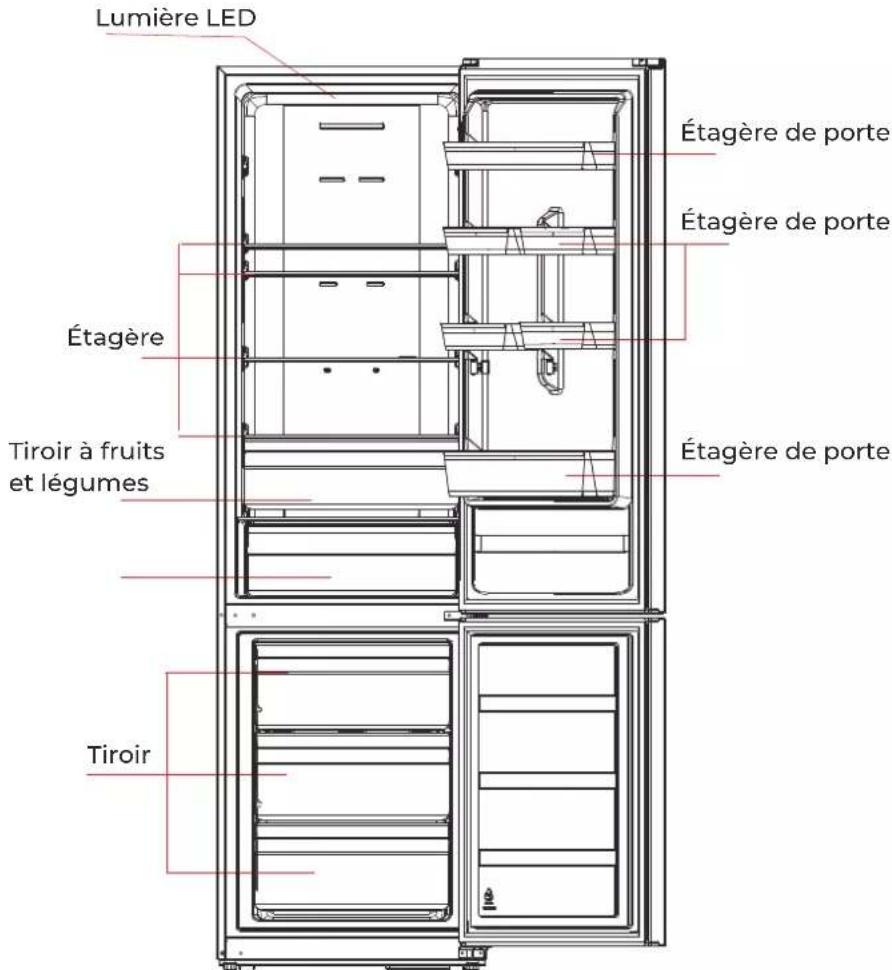

3.1 Composants

Lumière LED Étagère de porte Étagère de porte Étagère Tiroir à fruits et légumes Étagère de porte Tiroir

L'image ci-dessus est uniquement pour votre référence, la configuration peut changer en fonction du produit réel.

Chambre de réfrigeration

boissons et autres aliments pour une consommation à court terme. (Durée de conservation recommandée: 3 à 5 jours).

température ambiante.

l'espace de rangement et faciliter l'utilisation.

Chambre de congélation

pendant longtemps et est principalement utilisée pour stocker des aliments surgelés et faire de la glace.

aliments qui ne seront pas consommés à court terme.

accès facile. Veuillez noter que les aliments doivent être consommés pendant la durée de conservation.

Tiroir chill

pas d'aliments qui ne peuvent pas être congelés dans cette zone.

La disposition des étagères et des tiroirs présentée dans l'image ci-dessus est la plus efficace sur le plan énergétique.

4.1 Instructions d'utilisation

Contrôle de la température

Contrôle de la température du compartiment de stockage des aliments frais.

SET TEMPERATURE FAST COOL 2 c 3 c 4 c 6 c 8 c A refroidissement rapide ① ② ③ ④ ⑤ (Panneau d'affichage interne) °C 8 6 4 3 2 Super refroidissement rapide ⑤ ④ ③ ② ① A Total No Frost

(Panneau d'affichage externe)

Touches

A. SET. Touche de réglage de la puissance

Affichage

1. Puissance 1
2. Puissance 2
3. Puissance 3
4. Puissance 4
5. Puissance 5

Affichage

Lors de la première mise en marche de l'appareil, l'écran (y compris la touche) s'allume complètement pendant 3 secondes, puis la puissance correspondant au fonctionnement actuel s'allume.

Fonctionnement normal

En cas d'erreur, la LED correspondante s'allume et affiche le code d'erreur en boucle. S'il n'y a pas d'anomalie, le voyant lumineux s'allume et indique la capacité de fonctionnement actuelle du réfrigérateur.

Réglage de la puissance

La puissance change d'un cran à chaque fois que vous appuyez sur le bouton SET. Après 15 secondes, le réfrigérateur fonctionnera à la puissance réglée.

Lors de la première mise en marche de l'appareil, l'écran (y compris la touche) s'allume complètement pendant 3 secondes, puis la puissance correspondant au fonctionnement actuel s'allume. L'écran s'allume lorsque la porte est ouverte et s'éteint lorsque la porte est fermée. La température par défaut du compartiment réfrigérant lors de la première utilisation est de 5°C. En cas d'erreur, l'écran affiche un code d'erreur. Sinon, le panneau affiche la température réglée.

3) Réglage de la température

Chaque fois que vous appuyez sur le bouton de réglage de la température A, la température augmente de 1°C, et si vous appuyez sur le bouton B, la température diminue de 1°C. La plage de réglage du réfrigérateur est de 2-8°C. Si la limite de la plage est atteinte, le réfrigérateur émet un signal sonore si l'on tente de continuer à appuyer sur les boutons de réglage de la température.

4) Mode InstantCool

Pour passer en mode super réfrigération, appuyez à nouveau sur le bouton B lorsque le réfrigérateur atteint le réglage de 2°C. Pour quitter ce mode, appuyez sur le bouton d'augmentation de la température A ou le mode se terminera automatiquement après 6 heures. Après avoir quitté ce mode, le réglage de la température revient automatiquement à la température qui était réglée avant le démarrage du mode InstantCool.

Alarme de porte ouverte

Si la porte n'est pas fermée dans les deux minutes, un signal sonore retentit jusqu'à ce que la porte soit fermée. Appuyez sur n'importe quel bouton pour arrêter l'alarme.

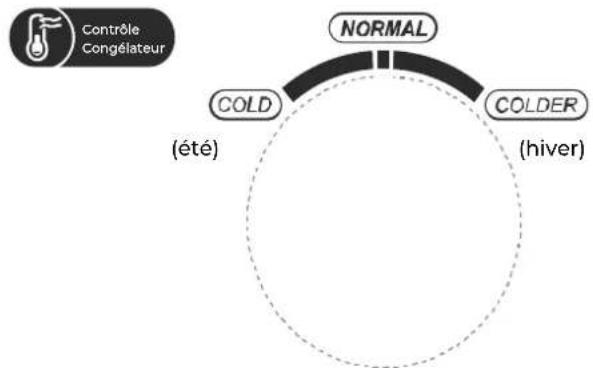

Contrôle de la température du congélateur

Contrôle Congélateur NORMAL COLD (été) COLDER (hiver)

La température de congélation est relativement basse dans la position "COLDER" (plus froid), et plus élevée dans la position "COLD" (plus froid), de sorte que la position "NORMAL" est généralement utilisée.

Lorsque la température ambiante est élevée en été, la température doit être comprise entre "NORMAL" et "COLD". Si la température ambiante est supérieure à 35°C, la position "COLD" doit être utilisée.

Avec la température ambiante la plus basse en hiver, la température doit être comprise entre "NORMAL" et "COLD". Si la température ambiante est inférieure à 10°C, la position "COLDER" doit être utilisée.

Alerte d'ouverture de porte

Lorsque la porte est ouverte, un signal sonore retentit. Si la porte n'est pas fermée dans les deux minutes, une alerte retentit jusqu'à ce que la porte soit fermée. Appuyez sur n'importe quel bouton pour arrêter l'alarme.

Indicateur de défaut

Les codes suivants peuvent s'afficher sur l'écran pour vous avertir des dysfonctionnements de l'appareil. Bien que le réfrigérateur puisse continuer à fonctionner alors que certains de ces défauts sont affichés, l'utilisateur doit contacter un technicien de maintenance dès que possible pour assurer le fonctionnement optimal du réfrigérateur.

Code d'erreur	Description de l'échec
E1	Défaillance de la sonde de température de la chambre froide
E2	Défaillance du capteur de température de la chambre de congélation
E3	Défaillance du capteur de température dans le tiroir du refroidisseur
E5	Erreur du circuit de détection du capteur de dégivrage par le gel
E6	Error de comunicación
E7	Erreur du capteur de température ambiante

Remarque : la fonction de congélation instantanée est conçue pour maintenir la valeur nutritionnelle des aliments dans le congélateur et peut congeler les aliments dans le temps le plus court possible. Si vous congelez une grande quantité d'aliments à la fois, il est recommandé d'activer cette fonction et d'insérer les aliments. La vitesse de congélation augmente et vous pouvez congeler rapidement les aliments, bloquer efficacement leurs nutriments et faciliter leur conservation.

4. Maintenance et entretien

4.1 Nettoyage général

La poussière derrière le réfrigérateur et sur le sol doit être nettoyée souvent pour améliorer l'effet de refroidissement de l'appareil et économiser de l'énergie.

Vérifiez régulièrement les joints de la porte pour vous assurer qu'il n'y a aucun résidu. Nettoyez les joints avec un chiffon doux imbibé d'eau savonneuse ou de détergent dilué.

L'intérieur du réfrigérateur doit être nettoyé régulièrement pour éviter les odeurs.

Débranchez le réfrigérateur avant de nettoyer l'intérieur et retirez tous les aliments, boissons, étagères, tiroirs, etc.

Utilisez un chiffon doux ou une éponge pour nettoyer l'intérieur du réfrigérateur, avec deux cuillères à soupe de bicarbonate de soude mélangées à un litre d'eau tiède. Puis rincez à l'eau et nettoyez. Après le nettoyage, ouvrez la porte et laissez-la sécher avant de la connecter à l'alimentation.

Il est recommandé de nettoyer régulièrement les zones les plus difficiles du réfrigérateur (telles que les joints étroits, les interstices ou les coins) avec un chiffon doux, une brosse douce, etc. et si nécessaire, combinez-les avec des outils auxiliaires (comme des bâtonnets minces) pour éviter que les contaminants et les bactéries ne s'accumulent dans ces zones.

N'utilisez pas de savon, de détergent (liquide ou en poudre), de nettoyant en aérosol, etc., car ils peuvent provoquer des odeurs à l'intérieur du réfrigérateur ou contaminer les aliments.

Nettoyez le cadre du porte-bouteilles, les étagères et les tiroirs avec un chiffon doux imbibé d'eau savonneuse ou de détergent dilué. Sécher avec un chiffon doux ou laisser sécher naturellement.

Nettoyez la surface extérieure du réfrigérateur avec un chiffon doux imbibé d'eau savonneuse, de détergent, etc., et séchez.

N'utilisez pas de brosses dures, de tampons à récurer en

aluminium, d'abrasifs (comme du dentifrice), les solvants organiques (tels que l'alcool ou l'acétone, etc.), l'eau bouillante ou les substances acides ou alcalines qui peuvent endommager la surface du réfrigérateur et son intérieur. L'eau bouillante et les solvants organiques tels que le benzène peuvent déformer ou endommager les pièces en plastique.

Ne pas rincer directement avec de l'eau et d'autres liquides pendant le nettoyage pour éviter les courts-circuits et ne pas affecter l'isolation électrique du réfrigérateur.

Débranchez le réfrigérateur pour le dégivrage et le nettoyage.

4.2 Nettoyage des étagères en verre

• Retirez le tiroir de la tablette en verre ;
• Soulevez la partie avant de la tablette en verre (à un angle d'environ 60°) et retirez-la ;
• Retirez la tablette en verre et nettoyez-la si nécessaire ;
• Effectuez la même opération en sens inverse pour remplacer la tablette.

• Débranchez le réfrigérateur.
• Retirez tous les aliments du réfrigérateur et rangez-les correctement pour éviter qu'ils ne fondent.
• Nettoyez le tuyau d'évacuation, en utilisant des matériaux doux pour ne pas l'endommager. Préparez des récipients pour contenir l'eau décongelée. Veillez à nettoyer soigneusement le bac à condensats dans le compar-timent du compresseur pour éviter qu'il ne se répande sur le sol.
• Vous pouvez laisser le réfrigérateur dégivrer à température ambiante ou utiliser un grattoir pour enlever la glace, mais il doit être en plastique ou en bois pour éviter d'endommager les tuyaux ou d'autres composants.
• Vous pouvez également utiliser une quantité suffisante d'eau chaude pour accélérer la décongélation, puis la sécher avec une serviette sèche.
• Après la décongélation, remettez les aliments dans le compartiment et allumez le réfrigérateur.

4.4 Longues périodes d'inactivité

Panne de courant: En cas de panne de courant, les aliments à l'intérieur de l'appareil peuvent être conservés pendant plusieurs heures, même en été. En cas de panne de courant, réduisez les temps d'ouverture de la porte et ne mettez plus d'aliments dans le réfrigérateur.

Si vous n'avez pas l'intention de l'utiliser pendant une longue période: L'appareil doit être débranché puis nettoyé, et les portes doivent être laissées ouvertes pour éviter la formation d'odeurs.

Déplacement: Avant de déplacer le réfrigérateur, retirez tous les articles à l'intérieur, collez les clayettes en verre, le tiroir à légumes, les tiroirs du congélateur, etc., et serrez les pieds de nivellement. Fermez les portes et collez-les. Pendant le mouvement, l'appareil ne doit pas être placé à l'envers ou horizontalement et tout tremblement doit être évité. L'inclinaison en mouvement ne doit pas dépasser 45°.

L'appareil doit fonctionner en continu après avoir été mis en marche. En général, le fonctionnement de l'appareil ne doit pas être interrompu, sinon sa durée de vie peut être affectée.

Vous pouvez essayer de résoudre ces problèmes vous-même. S'ils ne sont pas résolus, contactez le service technique officiel.

Mauvais fonctionnement	Vérifiez si l'appareil est connecté au secteur et si la fiche établit un bon contact.Vérifiez si la tension est trop basse.Recherchez une panne de courant ou une panne de circuit.
Odeur	Enveloppez bien les aliments à forte odeur.Vérifiez les aliments avariés.Nettoyez l'intérieur du réfrigérateur.
Le compresseur fonctionne depuis longtemps	Ceci est normal en été lorsque la température ambiante est plus élevée.Il n'est pas recommandé que le réfrigérateur soit très plein. Laissez refroidir les aliments avant de les mettre.Les portes sont ouvertes trop souvent.
La lumière ne s'allume pas	Vérifiez si le réfrigérateur est connecté au secteur et si l'ampoule du réfrigérateur est endommagée.
Les portes ne se ferment pas correctement	La porte peut être bloquée par de la nourriture.Le réfrigérateur est incliné.
Bruit forte	Vérifiez que le sol est plat et que le réfrigérateur est stable.Vérifiez que les accessoires sont correctement fixés.
Le joint de porte ne se ferme pas bien	Retirez tous les débris ou objets qui pourraient se trouver sur les joints. Chauffez le joint de la porte et laissez-le refroidir (vous pouvez utiliser un sèche-cheveux électrique ou une serviette chaude).
Débordement du bac à eau	Il y a trop de nourriture dans le réfrigérateur, ou il contient trop d'eau, ce qui conduit à la décongélation.Les portes ne sont pas fermées correctement. La prise d'air génère de la glace et augmente l'eau en raison du dégivrage.
Murs chauds	La dissipation thermique du condenseur intégré à travers les parois est normale. Si cela est dû à une température ambiante très élevée ou si trop d'aliments sont stockés, une bonne ventilation est recommandée pour faciliter la dissipation de la chaleur.
Condensation en surface	La condensation à l'extérieur et sur le coupe-froid est normale si l'humidité ambiante est très élevée. Séchez-le avec un chiffon propre.
Bruit anormal	Bourdonnement: le compresseur peut bourdonner pendant le fonctionnement, en particulier lors du démarrage et de l'arrêt.C'est normal.Fissuration: le flux de réfrigérant à l'intérieur du réfrigérateur peut produire des craquements qui sont également normaux.

Tableau 1 Classes climatiques

Classe Symbole		Plage de température ambiante (°C)
Tempérée élargie	SN	+10 à +32
Tempérée	N	+16 à +32
Semi-tropicale	ST	+16 à +38
Tropicale	T	+16 à +43

Tempérée élargie: cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10°C et 32°C;

Tempérée: cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 32°C;

Semi-tropicale: "cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 38°C;

Tropicale: cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 43°C;

Spécial pour la nouvelle norme européenne:

Les pièces du tableau suivant peuvent être achetées auprès de notre service après-vente:

Pièce de rechange	Vendu à	Durée minimale de disponibilité
Thermostats	Professionnels de maintenance	Au moins 7 ans après le lancement sur le marché du dernier modèle.
Sondes de température	Professionnels de maintenance	Au moins 7 ans après le lancement sur le marché du dernier modèle.
Cartes de circuit imprimé	Professionnels de maintenance	Au moins 7 ans après le lancement sur le marché du dernier modèle.
Lumières	Professionnels de maintenance	Au moins 7 ans après le lancement sur le marché du dernier modèle.
Poignées de porte	Services de réparation et utilisateurs finaux	Au moins 7 ans après le lancement sur le marché du dernier modèle.
Charnières	Services de réparation et utilisateurs finaux	Au moins 7 ans après le lancement sur le marché du dernier modèle.
Étagères	Services de réparation et utilisateurs finaux	Au moins 7 ans après le lancement sur le marché du dernier modèle.
Paniers	Services de réparation et utilisateurs finaux	Au moins 7 ans après le lancement sur le marché du dernier modèle.
Caoutchoucs de porte	Services de réparation et utilisateurs finaux	Au moins 10 ans après le lancement sur le marché du dernier modèle.

Cher utilisateur,

1) Si vous souhaitez retourner ou échanger le produit, vous devez contacter le magasin où vous l'avez acheté. (N'oubliez pas d'apporter votre reçu ou votre facture).
2) Si votre produit présente un défaut et doit être réparé, veuillez contacter le service après-vente.

Cet appareil est garanti pendant trois ans à compter de la date de vente contre tout défaut de fabrication, y compris la main-d'œuvre et les pièces de rechange. Afin de justifier la date d'achat, il sera obligatoire de présenter la facture ou le ticket de caisse. Les conditions de cette garantie s'appliquent uniquement à l'Espagne et au Portugal. Si vous avez acheté ce produit dans un autre pays, veuillez consulter votre distributeur pour connaître les conditions applicables.

1. Télécommandes, caoutchoucs d'admission de vidange, amarrages et joints de porte, coupe-froid.
2. Dommages aux émaux, peintures, nickelage, chromage, oxydation ou autres types de pièces ou de composants esthétiques qui n'affectent pas le fonctionnement interne de l'appareil.
3. Dommages aux pièces d'usure dus à l'utilisation, à la corrosion ou à l'oxydation, qu'ils soient causés par une utilisation normale de l'appareil ou par une détérioration accélérée due à des conditions environne-mentales ou climatiques défavorables. Ne convient pas pour une utilisation en extérieur.
4. Les dommages aux morceaux fragiles de verre, de vitrocéramique, de plastique, de poignées, de paniers, de portes ou d'ampoules lorsque leur défaillance ou leur bris n'est pas imputable à un défaut de fabrication.
5. Les défauts causés par des causes fortuites ou des accidents de force majeure, ou par suite d'une utilisation anormale, négligente ou inappropriée de l'appareil.
6. Responsabilité civile de toute nature.
7. Dommages indirects à l'appareil tant qu'ils n'ont pas été causés par un dysfonctionnement interne.
8. Maintenance ou entretien de l'appareil: révisions, ajustements et graisses périodiques.
9. Les défauts que peuvent subir les accessoires et compléments, adaptateurs, câbles externes, sacs, pièces détachées de toutes sortes, lampes, ainsi que toute pièce considérée comme consommable par le fabricant.
10. Les défauts causés par une installation incorrecte ou illégale, une ventilation inadéquate, un manque de mise à la terre dans la maison, des perturbations de courant, des modifications inappropriées ou l'utilisation de pièces de rechange non originales.
11. Appareils utilisés dans des applications industrielles ou à des fins commerciels.
12. Appareils dont le numéro de série est illisible ou modifié.
13. Défauts ou pannes produits à la suite de réparations, modifications ou démontages de l'installation de l'appareil par l'utilisateur ou par un technicien non autorisé par le fabricant, ou à la suite du non-respect manifeste des instructions d'utilisation et d'entretien du fabricant.
14. Pendant la période de garantie, il est essentiel de conserver tous les manuels avec l'équipement. Si l'équipement est vendu ou donné, le manuel et tous les documents connexes doivent être remis au nouvel utilisateur. Si l'un de ceux-ci est perdu, son remplacement ne pourra être réclamé.
15. Les défauts qui ont leur origine ou sont une conséquence directe ou indirecte de: contact avec des liquides, des produits chimiques et d'autres substances, ainsi que des conditions dérivées du climat ou de l'environnement: tremblements de terre, incendies, inondations, chaleur excessive ou toute autre force extérieure, tels que les insectes, les rongeurs et autres animaux qui peuvent avoir accès à l'intérieur de la machine ou à ses points de connexion.
16. Les dommages résultant du terrorisme, des émeutes ou du tumulte populaire, des manifestations et grèves légales ou illégales; les faits relatifs aux actions des forces armées ou des forces de sécurité de l'État en temps de paix; conflits armés et actes de guerre (déclarés ou non); réaction nucléaire ou rayonnement ou contamination radioactive; vice ou défaut de la marchandise; faits qualifiés par le Gouvernement de la Nation de "catastrophe ou calamité nationale".

La conception et les spécifications peuvent être modifiées sans préavis pour améliorer le produit. Toute modification du manuel sera mise à jour sur notre site web, vous pouvez vérifier la dernière version.

Conteúdo

3 Significado dos símbolos de aviso
6
7
7
8
8 Avisos de descarte

9 USO ADEQUADO DO FRIGORÍFICO

9

Manuel dans d'autres langues et mis à jour:
