EDGE 605 - Compteur GPS pour vélo GARMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur GPS pour cyclisme
Caractéristiques techniques principales	Écran couleur de 2,2 pouces, résolution 176 x 220 pixels
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	10,2 x 5,5 x 2,5 cm
Poids	150 g
Compatibilités	Compatible avec les capteurs ANT+ et les appareils Garmin
Type de batterie	Li-ion
Tension	3,7 V
Fonctions principales	Suivi GPS, navigation, analyse de performance, alertes de vitesse
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente Garmin
Sécurité	Utiliser un support approprié lors de la conduite, éviter l'utilisation par temps extrême
Informations générales	Garantie de 1 an, mise à jour des cartes via Garmin Connect

FOIRE AUX QUESTIONS - EDGE 605 GARMIN

Comment calibrer le capteur de vitesse sur le GARMIN EDGE 605 ?

Pour calibrer le capteur de vitesse, allez dans le menu 'Paramètres', puis 'Capteur', et sélectionnez 'Calibrer le capteur de vitesse'. Suivez les instructions à l'écran pour terminer la calibration.

Pourquoi mon GARMIN EDGE 605 ne se connecte-t-il pas au GPS ?

Assurez-vous que le GARMIN EDGE 605 est à l'extérieur et qu'il a une vue dégagée du ciel. Attendez quelques minutes pour que le signal GPS soit acquis. Si le problème persiste, essayez de redémarrer l'appareil.

Comment charger la batterie de mon GARMIN EDGE 605 ?

Utilisez le câble USB fourni pour connecter le GARMIN EDGE 605 à un ordinateur ou à un adaptateur secteur. La batterie se chargera automatiquement. Une LED indiquera que le chargement est en cours.

Comment réinitialiser mon GARMIN EDGE 605 aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu 'Paramètres', puis 'Système', et sélectionnez 'Réinitialiser'. Choisissez l'option 'Réinitialiser aux paramètres d'usine' pour effacer toutes les données.

Comment changer les unités de mesure sur le GARMIN EDGE 605 ?

Allez dans le menu 'Paramètres', sélectionnez 'Unité de mesure', puis choisissez entre métrique ou impérial selon votre préférence.

Mon GARMIN EDGE 605 ne synchronise pas avec l'application Garmin Connect. Que faire ?

Assurez-vous que l'application Garmin Connect est à jour. Vérifiez également que le Bluetooth est activé sur votre appareil mobile et que le GARMIN EDGE 605 est bien associé à votre téléphone.

Comment mettre à jour le logiciel de mon GARMIN EDGE 605 ?

Connectez le GARMIN EDGE 605 à un ordinateur via USB et ouvrez l'application Garmin Express. Suivez les instructions pour rechercher et installer les mises à jour logicielles disponibles.

Pourquoi mon GARMIN EDGE 605 affiche-t-il des données erronées ?

Vérifiez que les capteurs sont correctement calibrés et que les connexions sont sécurisées. Si les problèmes persistent, essayez de réinitialiser l'appareil ou de mettre à jour le logiciel.

MODE D'EMPLOI EDGE 605 GARMIN

AVERTISSEMENT: ce produit contient une batterie lithium-ion , pour prendre connaissance d'importantes consignes de sécurité concernant la batterie.

AVERTISSEMENT : consultez toujours votre médecin avant de commencer ou de modifier tout programme d'exercice physique du produit, pour prendre conscience des avertissements et autres informations sur le produit.

Boutons

1 Marche/Arrêt

• Maintenez cette touche enfoncée pour mettre l'appareil Edge sous/hors tension.
• Appuyez sur cette touche pour activer/désactiver le rétro-éclairage.

Mode d'emploi

• Appuyez sur ce bouton pour retourner à la page précédente.
• Maintenez ce bouton enfoncé pour changer de profil de vélo.

3 Reset/lap

• Maintenez ce bouton enfoncé pour réinitialiser le chronomètre.
• Appuyez sur ce bouton pour créer un circuit.

4 Molette/entrée

Utilisez la molette pour faire défiler les menus, options et champs de données. - Appuyez sur la molette pour sélectionner les options et confirmer les messages.

5 Start/stop

Appuyez sur ce bouton pour permettre le marche/arrêter du chronomètre.

6 Menu

• Appuyez sur ce bouton pour ouvrir la page Menu.
• Maintenez ce bouton enfoncé pour verrouiller/déverrouiller les boutons de votre appareil Edge.

7 In/Out

Appuyez sur ce bouton pour effectuer un zoom avant/arrière sur la page Carte ou Altimètre.

Réinitialisation du edge

Si votre appareil Edge est verrouillé/bloqué, appuyez sur les boutons mode et reset/lap simultanément pour le réinitialiser. Cette opération n'efface ni vos données ni vos paramètres.

Suppression des données utilisateurs

ATTENTION: cette opération supprime toutes les données que vous avez saisies.

1. Mettez l'Edge hors tension.
2. Maintenez les boutons mode et enfoncés jusqu'à l'apparition du message.
3. Sélectionnez Oui pour effacer toutes les données utilisateur.

Icônes

1	Niveau de charge de la batterie
2	Chargement de la batterie
3	L'icône de satellite passée du vide à une image en 3D lors de la réception de signaux satellites.
♥	Capteur de fréquence cardiaque actif
←	Capteur de cadence actif
→	Capteur d'alimentation actif
#	Verrouillage actif

Étape 1 : chargement de la batterie

Vous pouvez charger votre appareil Edge à l'aide du chargeur secteur ou du câble USB et de votre ordinateur.

REMARQUE: pour prévenir tout risque de corrosion, séchez bien le mini-port USB, le cache étanche ainsi que la surface environnante avant la charge ou la connexion à un ordinateur.

Pour charger votre appareil edge

1. À l'arrière de l'appareil, soulevez le cache étanche du mini-port USB.
2. Connectez le petit embout USB du chargeur ou du cable USB au mini-port USB situé à l'arrière de l'appareil.

1. Connectez l'autre extrémité à une prise murale standard (CA) ou à un port USB de votre ordinateur.

Étape 2 : installation de l'appareil edge

Pour optimiser la réception GPS, positionnez le support de montage pour vélo de manière à ce que l'avant de l'appareil soit orienté vers le ciel. Vous pouvez installer le support de montage sur le tube ou le guidon du vélo. L'installation sur tube (présentée ici) offre une meilleure fixation. La cale en option doit être placée sous le support pour un meilleur angle de vue.

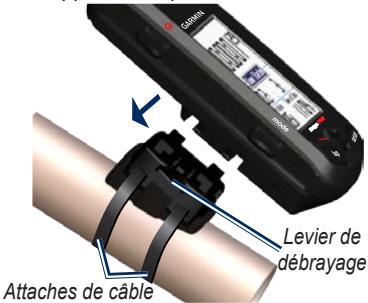

Pour installer l'appareil edge sur le tube de votre vélo :

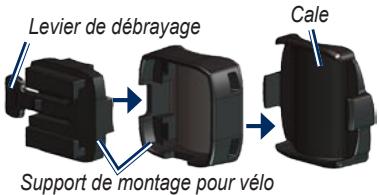

1. Placez la cale sur le tube du vélo, puis placez le support de montage pour vélo sur la cale. Assurez-vous que le levier de débrayage est à gauche.

Pour les tubes horizontaux : retirez la partie supérieure du support, faites-la pivoter de 90 degrés, puis remettez-la en place. Passez à l'étape 2.

Pour les barres d'un diamètre inférieur à 25,4 mm : placez le tampon en caoutchouc supplémentaire sous le support de montage pour vélo pour augmenter le diamètre du tube. Le tampon en caoutchouc empêche également le support de glisser. Passez à l'étape 2.

1. âble. Assurez-vous que les attaches de câble sont enfilées dans les deux parties du support de montage pour vélo.
2. Alignez l'appareil Edge et le support de montage afin que l'appareil soit parallèle au tube.

1. Faites glisser l'appareil vers la gauche jusqu'à ce qu'il s'enclenche.

Pour retirer l'appareil Edge : Appuyez sur le levier de débrayage et faites glisser l'appareil vers la droite.

Étape 3 : mise en marche de l'appareil Edge

Maintenez le bouton enfoncé pour allumer votre appareil. Suivez

les instructions de configuration présentes à l'écran.

Etape 4 : acquisition des signaux satellite

La procédure d'acquisition des signaux peut prendre de 30 à 60 secondes. Placez-vous à l'extérieur dans une zone dégagée. Pour optimiser la réception, assurez-vous que l'avant de l'Edge est orienté vers le ciel.

Étape 5 : enregistrement de votre position d'origine

Vous pouvez définir l'endroit où vous rendez le plus souvent comme position d'origine.

1. Appuyez sur menu > sélectionnez Où aller > Rechercher les lieux > Favoris > Rallier pt d'origine.
2. Suivez les instructions présentées à l'écran.

Étape 6 : réglage des capteurs

Si votre appareil Edge est équipé d'un moniteur de fréquence cardiaque ou d'un capteur de vitesse et de cadence GSC™ 10, les capteurs ANT+ Sport™ sont déjà coupés. Appuyez sur menu. Les icônes s'arrêtent de clignoter lorsque les capteurs sont coupés.

Moniteur de fréquence cardiaque

Portez le moniteur de fréquence cardiaque à même la peau, juste en

dessous de la poitrine. Il doit être suffisamment serré pour rester en place durant votre parcours.

1. Poussez une languette de la sangle dans la fente du moniteur de fréquence cardiaque. Abaissez la languette.
2. Mouillez les deux électrodes au dos du moniteur de fréquence cardiaque pour obtenir une meilleure connexion entre votre poitrine et le transmetteur.

Languette

Sangle du moniteur de fréquence cardiaque

Moniteur de fréquence cardiaque (avant)

Moniteur de fréquence cardiaque (arrière)

1. Attachez la sangle à l'autre côté du moniteur de fréquence cardiaque, autour de la poitrine.

REMARQUE: le logo Garmin doit être situé en haut et à droite.

1. Mettez l'Edge sous tension et placez-le dans un rayon de 3 m du moniteur de fréquence cardiaque. L'icône de fréquence cardiaque s'affiche sur la page Menu.

GSC 10

Les deux aimants doivent être alignés sur leur repère respectif pour que l'Edge puisse recevoir des données.

Pour installer le GSC 10 :

1. Placez le GSC 10 sur la base arrriere (sur la partie opposée à la transmission). Attachez sans serrer le GSC 10 à l'aide de deux attaches de cable.
2. Attachez l'aimant de pédale à la manivelle à l'aide du support

GSC 10 sur la base arrête

Aimant de pédale sur la manivelle

GSC 10 et alignement des aimants

adhésif et d'une attache de câble. Assurez-vous que l'aimant de pédale se trouve à 5 mm maximum du GSC 10 et que le repère de l'aimant de pédale est aligné sur le repère du GSC 10. 3. Dévissez l'aimant de rayon de la pièce en plastique. Placez le rayon dans la rainure de la pièce en plastique et serrez légèrement. L'aimant peut être dirigé à l'opposé du GSC 10 s'il n'y a pas de place entre

Dévissez le bras du capteur et le rayon. L'aimant doit être aligné avec le repère du bras du capteur.

1. Desserrez la vis du bras du capteur et déplacez-le afin qu'il soit à 5 mm de l'aimant de rayon. Vous pouvez également basculer le GSC 10 pour le rapprocher de l'un ou l'autre aimant pour améliorer l'alignement.
2. Appuyez sur le bouton reset du GSC 10. Le voyant s'allume en

rouge, puis devient vert. Pédalez pour tester l'alignement du capteur. Le voyant rouge clignote à chaque fois que la manivelle passe à côté du capteur et le voyant vert clignote à chaque fois que l'aimant de la roue passe à côté du bras du capteur.

REMARQUE: Le voyant clignote au cours des 60 premiers passages après réinitialisation. Appuyez de nouveau sur reset si des passages supplémentaires sont nécessaires.

1. Lorsque tout est aligné et fonctionne correctement, serrez les attaches de câble, le bras du capteur et l'aimant de rayon.

Étape 7 : définition de vos profils

L'appareil Edge utilise les informations saisies sur vous et votre vélo pour calculer des données de parcours exactes.

Pour définir votre profil d'utilisateur :

Appuyez sur menu > sélectionnez Paramètres > Profil et zones > Profil de l'utilisateur.

Utilisez la molette pour modifier les valeurs des champs.

Pour définir votre profil de vélo : Appuyez sur menu > sélectionnez Paramètres > Profil et zones > Profil de vélo.

Étape 8 : essai sur route

Appuyez sur mode pour afficher la page de l'ordinateur de vélo. Appuyez sur start pour permettre en marche/arrêter le chronomètre. Une fois votre parcours terminé, appuyez sur le bouton stop. Maintenez enfoncé le bouton reset/lap pour enregistrer les données de votre parcours.

Étape 9 : téléchargement de logiciel gratuit

1. Allez sur le site www.garmin.com/edge.
2. Suivez les instructions générées à l'écran pour télécharger Garmin Training Center ou Garmin Connect™.

Étape 10 : transfert d'histoire sur votre ordinateur

1. Connectez la plus petite extrémité du câble USB au mini-port USB situé à l’arête de l’appareil Edge (sous le cache étanche).
2. Connectez la grande extrémité du câble USB à un port USB disponible sur votre ordinateur.
3. Ouvrez Garmin Connect ou Garmin Training Center. Suivez les instructions de chargement fournies avec le logiciel.

Informations supplémentaires

Pour plus d'informations sur les paramètres et fonctions de l'Edge, reportez-vous au manuel d'utilisation.

Enregistrement du produit

Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne. Visitez le site Web à l'adresse suivante : http://my.garmin.com.

Conservez en lieu sûr le ticket de caisse original ou une photocopie.

© 2008 Garmin Ltd. ou ses filiales

Garmin ® est une marque commerciale de Garmin Ltd. ou de ses filiales, déposée aux États-Unis et dans d'autres pays. Garmin Training Center ®, Edge ®, Garmin Connect TM, GSC TM 10, Dynastream TM, ANT TM et ANT+Sport TM sont des marques commerciales de Garmin Ltd. ou de ses filiales. Elles ne peuvent être utilisées sans l'autorisation expresse de Garmin. Les autres marques et noms commerciaux sont ceux de leurs propriétaires respectifs.

Pour prendre connaissance des informations produit et des accessoires les plus récents, visitez le site Web de Garmin à l'adresse www.garmin.com.

Octobre 2008

Numéro de référence 190-00813-50 Rév. B

Imprimé à Taiwan
