Type de produit	Capteur inductif
Marque	IFM
Modèle	EVCA31
Utilisation	Détection de présence d'objets métalliques
Dimensions du boîtier	M30 × 80 mm
Matériau du boîtier	Acier inoxydable
Poids	Environ 100 g
Alimentation	10 – 30 V DC
Consommation	< 15 mA
Sortie	PNP normalement ouvert (NO)
Plage de détection	15 mm
Fréquence de commutation	100 Hz
Degré de protection	IP67
Température de fonctionnement	-25 °C à +70 °C
Raccordement	Connecteur M12 à 4 broches
Couple de serrage	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Respecter le couple de serrage pour garantir l'étanchéité
Pièces détachées	Connecteurs et supports de fixation disponibles
Réparabilité	Capteur non réparable, doit être remplacé

FOIRE AUX QUESTIONS - EVCA31 IFM

Comment raccorder le connecteur au capteur EVCA31 ?

Alignez la flèche du connecteur avec le repère sur le capteur, puis enfoncez complètement. Serrez l'écrou à la main (0,6 Nm) ou avec une clé plate (1,5 Nm) pour assurer le degré de protection.

Quel est le couple de serrage recommandé pour le connecteur ?

Le couple de serrage doit être compris entre 0,6 Nm (serrage à la main) et 1,5 Nm (avec une clé dynamométrique). Un serrage excessif peut endommager le connecteur.

Comment démonter le connecteur du capteur ?

Pour démonter, desserrez d'abord l'écrou, puis pressez simultanément le connecteur contre le capteur pour le libérer.

Comment améliorer la tenue aux vibrations en environnement agressif ?

En environnement agressif, serrez l'écrou d'un cran d'arrêt supplémentaire avec une clé plate (cote sur plat 14) pour augmenter la résistance aux chocs et vibrations.

Quel outil utiliser pour le serrage et le démontage ?

Utilisez une clé plate de taille 14 (cote sur plat) pour le serrage et le démontage de l'écrou du connecteur.

Que faire si le connecteur ne s'enclenche pas ?

Vérifiez que la flèche sur le connecteur est alignée avec le codage du capteur. Une mauvaise orientation empêche l'enclenchement.

Le capteur est-il adapté aux environnements agressifs ?

Oui, avec un serrage supplémentaire d'un cran d'arrêt à l'aide d'une clé, le capteur offre une meilleure tenue aux chocs et vibrations, le rendant adapté aux environnements agressifs.

Comment nettoyer le capteur EVCA31 ?

Nettoyez le boîtier du capteur avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs.

Quelle est la garantie de ce capteur IFM ?

IFM offre généralement une garantie de 2 ans sur ses capteurs industriels, sous réserve d'une utilisation conforme aux instructions.

Puis-je remplacer le câble ou le connecteur ?

Oui, le connecteur est enfichable et peut être remplacé. Des connecteurs de rechange sont disponibles. Le capteur lui-même n'est pas réparable.

MODE D'EMPLOI EVCA31 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

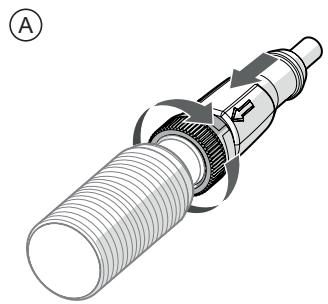

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
