EVCA30 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel
Marque	IFM
Modèle	EVCA30
Catégorie	Capteur de proximité inductif
Principe de fonctionnement	Inductif
Portée de détection	4 mm
Diamètre du boîtier	M12 x 1
Matériau du boîtier	Acier inoxydable
Degré de protection	IP67
Alimentation	10–36 V DC
Type de sortie	NPN/PNP (selon câblage)
Courant de sortie max.	200 mA
Température de fonctionnement	-25 °C à +70 °C
Connexion	Connecteur M12 à 4 broches
Couple de serrage	0,6 Nm (main) à 1,5 Nm (clé)
Affichage LED	Oui (indication de commutation)
Dimensions (corps)	Environ 40 mm de long
Poids	Environ 30 g
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif
Sécurité	Respecter le couple de serrage et les conditions environnementales
Pièces détachées	Connecteur M12 disponible en option

FOIRE AUX QUESTIONS - EVCA30 IFM

Comment monter correctement le capteur EVCA30 ?

Raccordez le connecteur au capteur en alignant la flèche de codage. Serrez l'écrou à la main avec un couple de 0,6 Nm. Pour un environnement agressif, serrez d'un cran supplémentaire à l'aide d'une clé (cote sur plat 14) jusqu'à 1,5 Nm.

Quel est le degré de protection du capteur ?

Le capteur EVCA30 bénéficie d'un degré de protection IP67, ce qui le rend résistant à la poussière et à une immersion temporaire dans l'eau.

Comment nettoyer le capteur ?

Nettoyez le capteur avec un chiffon sec et non abrasif. Évitez l'utilisation de solvants ou de produits chimiques agressifs.

Quelle est la portée de détection de l'EVCA30 ?

La portée de détection standard est de 4 mm pour les cibles métalliques ferreuses.

Quelle tension d'alimentation est requise ?

Le capteur fonctionne sous une tension continue de 10 à 36 V DC.

Comment savoir si le capteur commute ?

Le capteur est équipé d'une LED qui s'allume lorsque la sortie est active, indiquant la détection d'un objet.

Peut-on utiliser le capteur dans un environnement humide ?

Oui, grâce à son indice IP67, il convient aux environnements humides. Veillez cependant à ce que le connecteur soit correctement serré pour maintenir l'étanchéité.

Comment démonter le capteur ?

Pour démonter le connecteur, desserrez l'écrou et pressez simultanément le connecteur contre le capteur. Utilisez une clé de 14 mm si nécessaire.

Quels types de cibles le capteur détecte-t-il ?

Ce capteur inductif détecte les métaux ferreux et non ferreux. La portée peut varier légèrement selon le matériau.

Où puis-je trouver la notice complète ?

La notice complète au format PDF est disponible en téléchargement gratuit sur notice-facile.com pour l'appareil IFM EVCA30.

MODE D'EMPLOI EVCA30 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

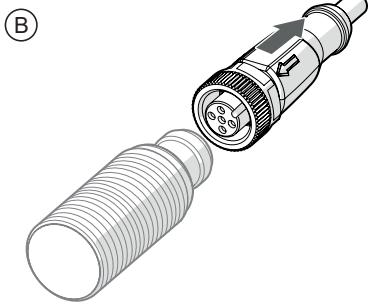

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
