Type de produit	Câble de raccordement pour capteur/actionneur
Marque	IFM
Modèle	EVCA39
Connecteur	M12 droit, mâle/femelle (selon variante)
Nombre de pôles	4 ou 5 pôles (en fonction du modèle)
Longueur	2 m, 5 m, 10 m (selon référence)
Matériau de la gaine	PUR (polyuréthane) ou PVC
Degré de protection	IP67 (connecté et serré)
Température de fonctionnement	-25 °C à +80 °C
Couple de serrage recommandé	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Utilisation	Raccordement de capteurs et actionneurs en environnement industriel
Couleur	Noir (standard)
Normes	CE, RoHS, selon directive basse tension
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Débrancher l'alimentation avant toute intervention ; vérifier l'absence de dommages
Montage	Enficher le connecteur en respectant le codage ; serrer l'écrou au couple indiqué
Démontage	Desserrer l'écrou tout en pressant le connecteur contre le capteur
Réparabilité	Non réparable ; remplacer le câble complet en cas de défaut

FOIRE AUX QUESTIONS - EVCA39 IFM

Comment connecter le câble EVCA39 à mon capteur ?

Alignez la flèche du connecteur avec le codage du capteur, puis enfoncez-le jusqu'à la butée. Serrez l'écrou à la main (0,6 Nm) ou avec une clé plate de 14 mm (1,5 Nm) pour garantir l'étanchéité.

Quel couple de serrage dois-je utiliser ?

Le couple recommandé est de 0,6 Nm à la main et jusqu'à 1,5 Nm avec une clé. Ne dépassez pas 1,5 Nm pour éviter d'endommager le connecteur.

Ce câble est-il adapté à une utilisation extérieure ?

Oui, le degré de protection IP67 permet une utilisation en extérieur, à condition que le connecteur soit correctement serré et que le câble ne soit pas endommagé.

Quelle est la longueur standard du câble EVCA39 ?

La longueur standard est de 2 mètres, mais des variantes de 5 m et 10 m sont disponibles selon la référence exacte.

Puis-je utiliser ce câble avec des capteurs d'autres marques ?

Oui, tant que le capteur possède un connecteur M12 compatible (même nombre de pôles et codage). Vérifiez le brochage dans la notice du capteur.

Le câble est-il blindé ?

Le modèle EVCA39 n'est pas spécifié comme blindé. Pour les applications sensibles aux parasites, utilisez une version blindée avec connecteur métallique.

Comment nettoyer le câble ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la gaine.

Que faire si le connecteur ne s'enfonce pas complètement ?

Vérifiez que la flèche de codage correspond à celle du capteur. Ne forcez pas, car cela pourrait endommager les broches. Si le problème persiste, le connecteur est peut-être endommagé.

Ce câble est-il réparable ?

Non, le câble est un ensemble moulé non réparable. En cas de défaut (coupure, connecteur cassé), remplacez-le entièrement.

Où trouver la notice complète en français ?

Sur notice-facile.com, tapez "IFM EVCA39" dans la recherche. Vous pouvez télécharger le PDF gratuitement ou demander une traduction par email.

MODE D'EMPLOI EVCA39 IFM

Montagehinweis / Mounting instruction / Instruction de montage

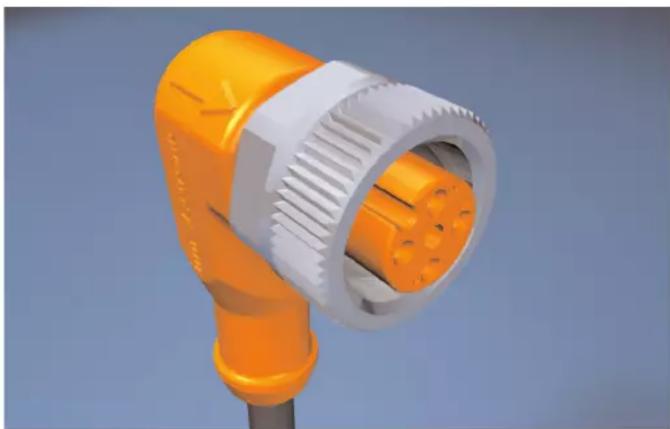

Raccorder le connecteur au capteur, la flèche indique la bonne direction du codage. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.

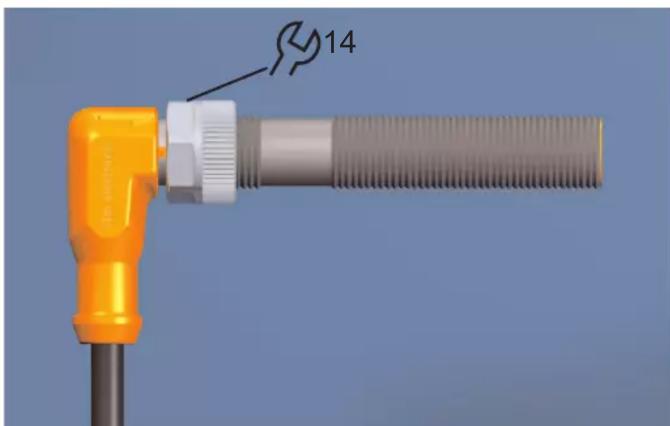

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations. Utiliser également une clé (cote sur plat 14) pour le démontage.
