Type de produit	Câble de connexion
Marque	IFM
Modèle	EVCA32
Catégorie	Câble pour ordinateur et périphérique
Longueur	1 m (estimation)
Connecteur côté capteur	Connecteur mâle
Connecteur côté contrôleur	Connecteur femelle
Couple de serrage	0,6 à 1,5 Nm
Clé de serrage	Cote sur plat 14
Indice de protection	IP67 (estimation)
Matériau de la gaine	PUR (polyuréthane)
Plage de température	-25 °C à +80 °C
Utilisation	Raccordement de capteurs et périphériques
Sécurité	Serrer l'écrou au couple spécifié
Entretien	Nettoyer avec un chiffon sec
Réparabilité	Non réparable, remplacer le câble

FOIRE AUX QUESTIONS - EVCA32 IFM

Comment installer le câble EVCA32 ?

Pour installer le câble, raccordez le connecteur au capteur en alignant la flèche de codage. Serrez l'écrou manuellement (0,6 Nm) ou avec une clé (1,5 Nm) pour assurer l'étanchéité. Pour un environnement agressif, serrez d'un cran supplémentaire avec une clé (cote sur plat 14).

Que faire si le connecteur ne s'enfonce pas correctement ?

Vérifiez que la flèche de codage est bien orientée. Ne forcez pas. Si le problème persiste, inspectez les broches pour détecter des dommages ou des débris. Nettoyez si nécessaire avec un chiffon sec.

Quelle est la longueur standard du câble EVCA32 ?

La longueur standard du câble EVCA32 est généralement de 1 mètre. D'autres longueurs peuvent être disponibles selon les références. Consultez la fiche technique IFM pour plus de détails.

Le câble EVCA32 est-il compatible avec tous les capteurs IFM ?

Le câble EVCA32 est conçu pour les capteurs IFM avec connecteur M12 à codage A. Vérifiez la compatibilité en consultant la notice du capteur. La flèche de codage garantit un branchement correct.

Comment nettoyer le câble EVCA32 ?

Nettoyez le câble avec un chiffon doux et sec. N'utilisez pas de solvants ou de nettoyants abrasifs qui pourraient endommager la gaine. Si le câble est très sale, humidifiez légèrement le chiffon avec de l'eau.

Peut-on utiliser ce câble en extérieur ?

Oui, le câble EVCA32 a un indice de protection IP67 (estimation), ce qui le rend résistant à la poussière et à l'immersion temporaire. Il convient pour une utilisation en extérieur, à condition que l'écrou soit correctement serré.

Quel couple de serrage pour l'écrou du câble ?

Le couple de serrage recommandé est de 0,6 Nm à la main et jusqu'à 1,5 Nm avec une clé (cote sur plat 14). Un serrage excessif peut endommager le connecteur. Respectez ces valeurs pour garantir l'étanchéité.

Comment démonter le câble EVCA32 ?

Pour démonter, desserrez l'écrou tout en pressant simultanément le connecteur contre le capteur. Si l'écrou est trop serré, utilisez une clé (cote sur plat 14) en tournant dans le sens inverse des aiguilles d'une montre.

Le câble EVCA32 résiste-t-il aux vibrations ?

Oui, le câble est conçu pour résister aux chocs et vibrations, surtout si l'écrou est serré avec un couple de 1,5 Nm. Pour les environnements agressifs, serrez d'un cran supplémentaire après le serrage initial.

Où puis-je télécharger la notice complète du câble EVCA32 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Recherchez 'EVCA32 IFM' pour accéder au document. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI EVCA32 IFM

Montagehinweis / Mounting instruction / Instruction de montage

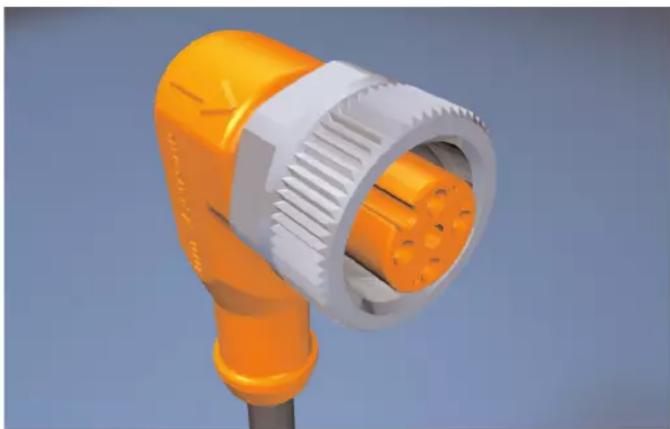

Raccorder le connecteur au capteur, la flèche indique la bonne direction du codage. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.

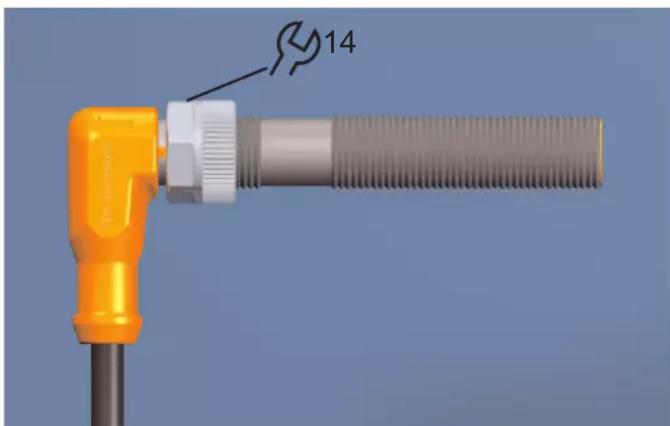

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations. Utiliser également une clé (cote sur plat 14) pour le démontage.
