MODE D'EMPLOI STV4F SIGNATURE

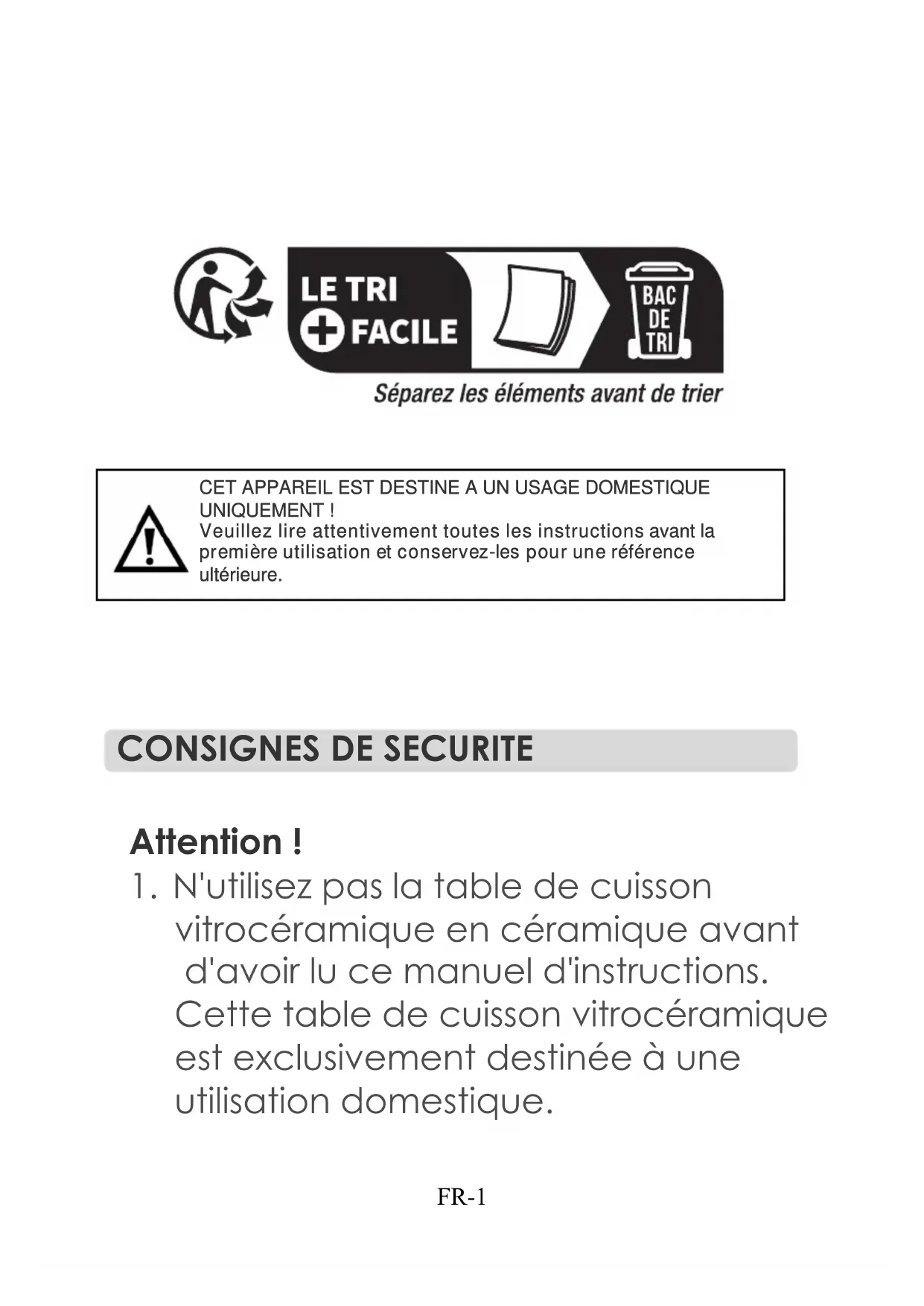

1. N'utilisez pas la table de cuisson
vitrocéramique en céramique avant d'avoir lu ce manuel d'instructions. Cette table de cuisson vitrocéramique est exclusivement destinée à une utilisation domestique. CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT ! Veuillez lire attentivement toutes les instructions avant la première utilisation et conservez-les pour une référence ultérieure.FR-2
2. MISE EN GARDE : Cet appareil et ses
parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants.
3. Il convient de maintenir les enfants
éloignés de la table de cuisson.
4. Pendant l’utilisation, un contact
direct avec la table de cuisson pourrait provoquer les brûlures.
5. Veillez à ce que les petits
composants constituant les appareils électroménagers, notamment les câbles de raccordement, n'entrent pas en contact avec la table de cuisson, car les matériaux isolants de ces appareils ne sont généralement pas résistants aux températures élevées.
6. Ne mettez pas la table de cuisson
sous tension avant d'y avoir posé une casserole.
7. Ne posez pas de casserole d'unFR-3
poids supérieur à 25 kg sur la table de cuisson.
8. N'utilisez pas la table de cuisson
vitrocéramique en céramique en cas de défaillance technique. La réparation de toutes les défaillances doit être confiée à une personne dûment qualifiée et agréée.
9. En cas d'incident résultant d'une
défaillance tech nique, coupez l'alimentation, puis signalez la défaillance au centre de service pour réparation.
10. Les règles et dispositions contenues
dans le présent manuel d'utilisation doivent être scrupuleusement respectées. N'autorisez aucune personne qui ne connaît pas bien le contenu du présent manuel d'utilisation à utiliser la table de cuisson vitrocéramique.
11. La table de cuisson vitrocéramique
ne doit pas être nettoyée avec unFR-4 appareil de nettoyage à la vapeur. IMPORTANT : Les meubles ou encastrements adjacents a insi que tous les matériaux utilisés dans l’installation doivent être capables de résister à une température minimum de 85 °C au- dessus de la température ambiante de la pièce où il se trouve, pendant son utilisation. Tout dommage résultant d'une installation de l'appareil ne tenant pas compte de cette limite de température ou du positionnement de matériaux des meubles d'encastrement à moins de 4 mm de l'appareil, relève de la seule responsabilité de son propriétaire. Cet appareil est conforme à l'actuelle législation européenne en matière de sécurité. Nous voudrions mettre l'accent sur le fait que cette conformité n'enlève rien au fait que les surfaces de l'appareil atteignent desFR-5 températures élevées en cours d'utilisation et retiennent la chaleur après son fonctionnement.
Sécurité enfant Nous vous recommandons fortement d'empêcher les bébés et les enfants en bas âge de s'approcher de l'appareil et que ceux-ci ne soient autorisés à aucun moment à toucher l'appareil. Au cas où la présence des plus jeunes membres de la famille est nécessaire dans la cuisine, veuillez assurer en permanence une étroite surveillance de ceux-ci. Les enfants de moins de 8 ans Sécurité généraleFR-6 doivent être tenus à l'écart, à moins qu'ils ne soient sous une surveillance continue. Cet appareil peut être utilisé par des enfants de plus de 8 ans ainsi que des personnes ayant des capacités physiques, mentales, sensorielles réduites ainsi que celles manquant d’expérience ou de connaissances sous la surveillance et les instructions d’une personne responsable de leur sécurité. Les enfants ne doivent pas jouer avec cet appareil. Tout nettoyage ou entretien ne doit pas être effectué par un enfant à moins que celui et de s'être assuré au préalable que la table de cuisson est froide. -ci soit surveillé par un adulte N’essayez jamais d’éteindre un feu avec de l’eau, mais mettez l’appareil hors tension, puis couvrez les flammes, par exemple avec un couvercle ou une couverture anti-feu.FR-7
AVERTISSEMENT : Risque d'incendie :
n'entreposez pas d'objets sur les surfaces de cuisson. Un moyen de déconnexion du réseau d’alimentation doit être prévu dans les cablâges fixes conformément aux règles d’installation. Ne laissez aucun équipement électrique ni aucun câble entrer en contact avec les zones chauffantes de l’appareil. N'utilisez pas l'appareil pour chauffer la pièce dans laquelle il se trouve, ni pour sécher du linge. N’installez pas l’appareil à proximité de rideaux, ni de tissus d’ameublement. Afin d'éviter tout danger en cas d’endommagement du cordon d’alimentation, celui-ci doit impérativement être remplacé par le fabricant, un de ses agents de maintenance ou une personneFR-8 possédant les mêmes qualifications. L’appareil n’est pas destiné à une utilisation avec un minuteur externe ou un système de commande à distance séparé.
AVERTISSEMENT : N'utilisez que des
protections conçues par le fabricant de l'appareil de cuisson ou conseillées comme appropriés par le fabricant de l'appareil dans les instructions d'utilisation ou les protections intégrées à l'appareil. L'utilisation de protections inadaptées peut provoquer des accidents
AVERTISSEMENT: Une cuisson avec
de l’huile ou de la graisse sans surveillance peut être dangereuse et pourrait provoquer un incendie. ATTENTION: Toujours surveiller le processus de cuisson. Un court processus de cuisson doit être surveillé continuellement.FR-9
Ne pas utiliser d’appareil de nettoyage à la vapeur. Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d’installation. En ce qui concerne les instructions d’installation de l'appareil et les raccordements électriques, référez-vous au paragraphe ci-après de la notice. Le changement de certaines pièces de votre appareil électro-ménager peut entraîner un danger.DESCRIPTION DE LA DISPOSITON DE LA TABLE DE CUISSON VITROCERAMIQUE vitrocéramique à 4 zones 2x 5 2 2x Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les opérations d’autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel agréé. FR-10FR-11 Disposition du panneau de contrôle M1. Bouton de sélection de la zone de cuisson NO.1. M2. Bouton de sélection de la zone de cuisson NO.2 M3. Bouton de sélection de la zone de cuisson NO.3. M4. Bouton de sélection de la zone de cuisson NO.4. M5. Bouton Plus : pour ajouter le temps et le niveau de puissance. M6. Bouton de verrouillage de sécurité pour enfants : maintenez enfoncé pour verrouiller ou déverrouiller le panneau de commande. M7. Sélecteur de minuterie : minuterie pour chaque zone de cuisson M8. Bouton moins : pour réduire le temps et le niveau de puissance. M9. Bouton d'alimentation : maintenez enfoncé pour allumer ou

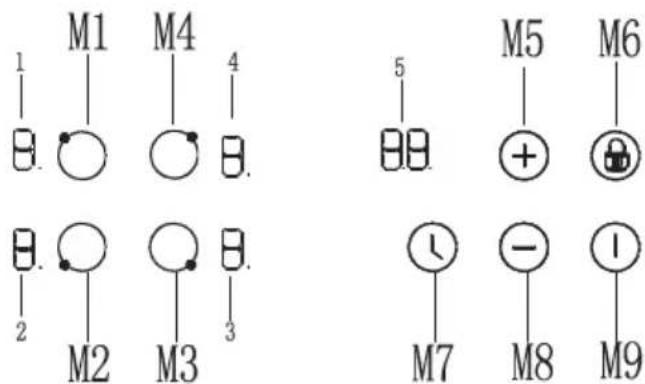

1. Indicateur de la zone de cuisson (#1)
2. Indicateur de la zone de cuisson (#2)
3. Indicateur de la zone de cuisson (#3)
4. Indicateur de la zone
5. Affichage minuteur
éteindre la table de cuisson.
Mode d’affichage Voyants à un chiffre： Voyants à deux chiffres ：FR-12

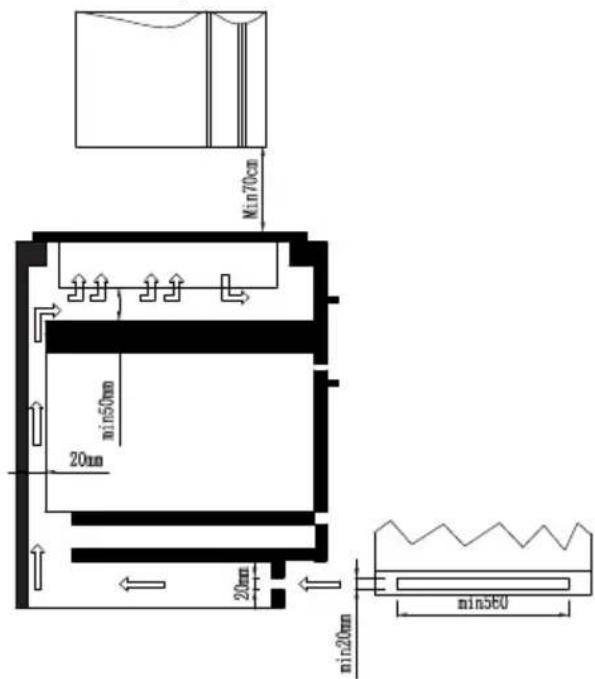

Installation de la table de cuisson YLWURFpUDPLTXH L'air de votre cuisine doit être sec et aéré et doté d'un système de ventilation efficace. Lors de l'installation de la table de cuisson vitrocéramique, tous les éléments de commande doivent être facilement accessibles. Cet appareil est une table de cuisson vitrocéramique de type Y, ce qui signifie que sa paroi arrière et une paroi latérale peuvent être placées à côté d'un meuble ou d'un mur élevé. Le revêtement ou le placage utilisé sur les meubles encastrés doit résister à la chaleur (100
C ). Cette précaution empêche la déformation des surfaces ou le détachement du revêtement. Veillez à installer les hottes conformément aux instructions du fabricant. Montage de la table de cuisson YLWURFpUDPLTXH : Mettez une serviette ou un chiffon sur la surface de travail. Placez la plaque face vers le bas sur une surface protégée. Retournez délicatement la table de cuisson puis faites-la descendre doucement dans l'ouverture que vous avez découpée. Des trous sont prévus à la base ou sur les côtés de la table de cuisson pour la fixation des quatre supports. Trois trous sont prévus dans chacun des supports. Vous devez placer le support sous la table de cuisson, dans une position adaptée à l'ouverture que vous avez découpée. Utilisez les vis fournies pour fixer le support sur la table de cuisson. Les vis DOIVENT être serrées fermement. IMPORTANT : N'utilisez pas de silicone d'étanchéité pour sceller l'appareil contre l'ouverture. Il serait difficile de retirer ultérieurement la table de cuisson, en particulier si elle doit être réparée. Ne pas utiliser d’adhésifs pour fixer la table de cuisson sur son support car ce n’est pas un moyen de fixation fiable.FR-13 Trou de vis Haut de la table de Plan de travail Support Support Vis Vis

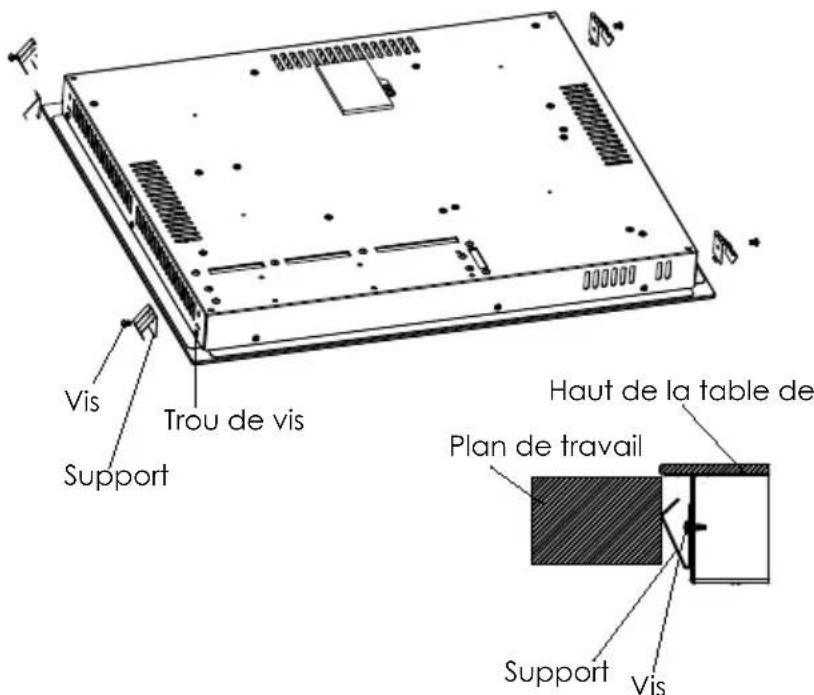

Fixez les supports (4 pièces) sur le côté gauche et le côté droit à l'aide de vis. Placez la table de cuisson dans le meuble découpé et centrez-la. Assurez-vous que le bord avant de la table de cuisson est parallèle au bord latéral du plan de travail. Appliquez le joint fourni avec la table de cuisson pour le fixer sur la surface de travail. Ne pas utiliser de silicone. Appliquez le joint sur le bord inférieur de la plaque en laissant environ 3 mm du bord du verre. Appliquez le joint tout autour. Coupez l'excédent et rapprochez les deux extrémités du joint.FR-14 IMPORTANT : Des orifices d'aération sont prévus à l'extérieur de la table de cuisson. VOUS DEVEZ veiller à ce que ces orifices ne soient pas obstrués par le plan de travail, lorsque vous positionnez la table de cuisson (veuillez vous référer au schéma ci-contre). IMPORTANT : Vous devez respecter les exigences en matière de ventilation tel qu'illustré dans le schéma ci-contre. Découpez dans le plan de travail un trou tel qu'indiqué sur le schéma ci-dessus.

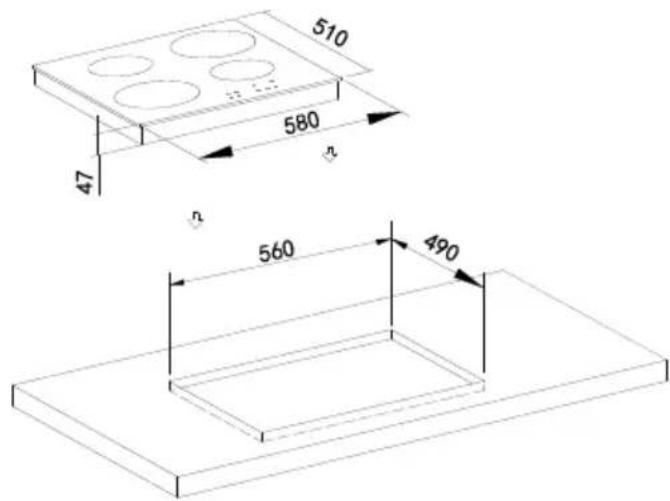

Créez une ouverture aux dimensions indiquées dans le schéma de montage de la table de cuisson sur le plan de travail. Vérifiez si le joint est posé correctement et couvre tous les points de jonction. Abaissez la table de cuisson électrique pour la positionner, puis alignez-la correctement.FR-15

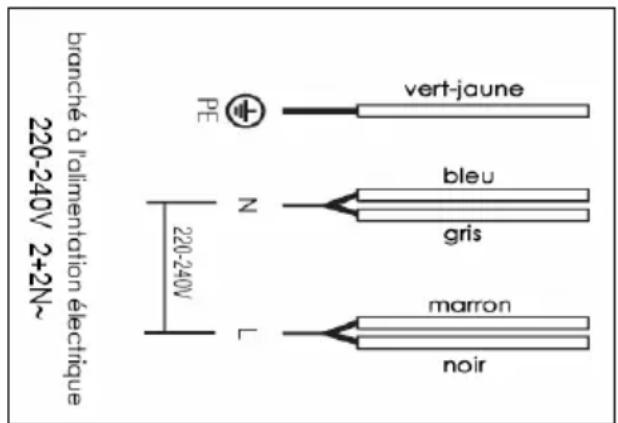

Remplacement du câble d'alimentation Si le câble d’alimentation est endommagé, il doit être remplacé par un technicien qualifié. Le câble d’alimentation doit être remplacé conformément aux instructions suivantes: Le fil de terre « vert-jaune » doit être connecté à la borne marquée . Il doit être environ 10 mm plus long que les fils sous tension et neutres. Le fil neutre « bleu » doit être connecté à la borne marquée de la lettre (N) - le fil sous tension doit être connecté à la borne marquée de la lettre (L). Éteignez l'appareil au commutateur de contrôle. Ouvrez le boitier sous la plaque. Dévisser les vis de fixation du câble.
Avant la première utilisation
IMPORTANT : Vous devez nettoyer la surface de la table de cuisson vitrocéramique (veuillez consulter la section « Nettoyage et entretien »). Vous devriez allumer une zone de cuisson à la fois, pendant 5 minutes au réglage maximum. Cela contribuera à éliminer toute nouvelle odeur existante et évaporera l'humidité qui s'est formée sur les éléments chauffants pendant le transport. N'effectuez pas ce processus sur plus d'une zone à la fois. Vous devez poser une casserole à moitié remplie d'eau froide sur chaque zone lorsque vous l'allumez.FR-16
Commandes tactiles : Toutes les opérations s'effectuent au moyen des commandes tactiles situées sur le panneau de commande. Chaque commande tactile comporte un affichage visuel lui correspondant.
Après avoir allumé l'appareil, la table de cuisson signalera un bip pour rappeler que l'appareil est allumé, tous les voyants de l'écran d'affichage s'allument pendant 2 secondes, puis l'appareil passe en mode Arrêt. Mode Arrêt : l’afficheur s’éteindra sauf l'indicateur de chaleur résiduelle
»; Sauf si vous appuyez longuement sur la touche « marche/arrêt » , les autres boutons ne peuvent pas être utilisés.
En mode Arrêt, appuyez longuement sur la touche « marche/arrêt »
» pendant 3 s. La table de cuisson signalera un bip et puis passe en mode veille. Tous les chiffres de l'indicateur de la zone de cuisson affichent « » (la lettre « » apparaît dans l'indicateur de la zone de cuisson s'il reste de la chaleur résiduelle), la minuterie indique « » également, la table de cuisson ne chauffe pas pendant cette période. En mode Veille, si aucune zone de cuisson n'est utilisée, l'appareil passe automatiquement en mode Arrêt après 10 secondes et signale un bip sonore. Contrôle de la cuissonFR-17 En mode Veille, vous pouvez appuyer sur la touche de sélection de la zone de cuisson, puis sur les touches « » et « » pour régler le niveau de puissance de la table cuisson souhaité. Appuyez longuement sur les boutons plus / moins pour augmenter ou diminuer en continu le niveau de puissance. Lorsque la table de cuisson est en mode cuisson, appuyez longuement sur le bouton « marche/arrêt » « » pendant 3 secondes pour l'éteindre et éteindre toutes les zones de cuisson. Le voyant de la zone de cuisson qui a chauffé affichera le symbole « H » (avertissement de température élevée). En mode Veille, s'il reste encore de la chaleur résiduelle sur certains plans de cuisson, l'écran affiche «
Si vous avez besoin d'éteindre l'une des zones de cuisson, vous pouvez d'abord sélectionner cette zone, puis appuyer sur la touche moins jusqu'à ce que le niveau de puissance « 0 » l'éteigne, sans interférer la cuisson des autres zones de cuisson. Lorsque le niveau de puissance atteint « 0 », l'indicateur de zone de c uisson correspondant à la table de cuisson qui a chauffé auparavant affichera le symbole «
Si plusieurs zones fonctionnent simultanément, la puissance totale sera égale à la puissance totale de toutes les zones de cuisson en fonctionnement, chaque zone de cuisson fonctionnera en fonction de son rapport de modulation de puissance et n’interférera pas. Note: 1. Pendant la même période, seulement un bouton de la table de cuisson est valide, c'est -à-dire qu'un seul point décimal « » peut clignoter.
2. Appuyez sur le bouton moins pour régler le niveau de puissance
sur « 0 ». La table de cuisson s’éteint automatiquement. Réglage du niveau de puissance En mode veille, appuyez sur le bouton de sélection de la zone de cuisson pour choisir la zone de cuisson correspondante, le point décimal du tube numérique de la zone de cuisson correspondant et le niveau de puissance s'affichent. Vous pouvez appuyer sur les boutons plus « » et moins « » pour régler le niveau de puissance approprié.FR-18 En maintenant l'une de ces touches enfoncées, la valeur de l'indicateur de zone sera ajustée à la hausse ou à la baisse. Chaque fois que vous appuyez sur la touche « » le niveau de puissance en augm ente, jusqu'au niveau 9, et s’affiche sur le voyant correspondant. Chaque pression sur la touche « » réduira le niveau de puissance jusqu’au niveau 0 (chaque pression sur les touches «+» ou «-» donnera lieu à un bref signal sonore). Appuyer continuement sur les touches « » ou
» pourrait augmenter ou diminuer la puissance de cuission de manière continue. Lorsque le réglage du niveau de puissance est terminé, après 10 secondes sans opération, le point décimal cesse de clignoter et affiche normalement le niveau de puissance . Lorsque vous réglez n'importe quel niveau de puissance de la zone de cuisson sur 0, cette zone de cuisson s’éteindra. Si une zone de cuisson est chaufée, et le niveau de puissance de toutes les zones de cuisson est «0», l'appareil passera automatiquement en mode veille après 1 minute d'inactivité. Chauffage automatique
Votre table de cuisson peut chauffer automatiquement en suivant les étapes ci-dessous: Activer le chauffage automatique : Appuyez sur les touches plus ou moins pour régler le niveau sur 9, puis appuyez sur les touches plus «
pour laisser le brûleur afficher alternativement « » et « ». A ce moment, appuyer sur la touche moins « » pour régler la puissance de chauffe automatique souhaitée, par exemple niveau 6. Pendant la période de chauffe automatique, le voyant correspondant affiche alternativement
» et « ». La durée d'affichage alternatif est de 2,5 minutes. Appuyer sur la touche plus pour atteindre le niveau 9, puis appuyer la touche « » pour faire afficher alternativement « » et « ». A ce moment, le temps par défaut a commencé. Par exemple, après l’affichage alternatifFR-19 de « » et « » pendant 10 secondes, appuyer sur le bouton “ ” régler le niveau de puissance à 6. Les icônes « » et « » s'afficheront pendant 2 minutes et 20 secondes. Après 2 mins 20 s, la table de cuisson passera en mode de cuisson normal, l’écran correspondant affichera «
Lors du réglage de la fonction de chauffe automatique, la zone de cuisson correspondante sera chauffée au niveau 9 pendant un certain temps (le temps de chauffe dépend de la réduction ultérieure à plusieurs niveaux, le temps de chauffe de chaque niveau est le suivant), puis continuez à chauffer au niveau de puissance ajusté final. Par exemple, régler le niveau de chauffage à 9 et activer la fonction de chauffe automatique en appuyant sur la touche « » (affichera alternativement « » « »). Ensuite, régler le niveau de la fonction de chauffe automatique au niveau 6 avec la touche « ». Dans ce réglage, la zone de cuisson est chauffée au niveau 9 pendant 2,5 minutes. Le tube numérique de la zone de cuisson affichera alternativement « » et « ». Ensuite, la table de cuisson continue à chauffer au niveau 6, le tube numérique affichera «
Le niveau de puissance et le temps correspondants du chauffage automatique se réfère au table ci-dessous : Réglage du niveau de cuisson : En mode cuisson automatique, uniquement si la table de cuisson est réglée à la puissance maximale pendant 30 secondes, appuyez sur le bouton moins « Niveau de puissance
» peut réduire la puissance. Après plus de 30 secondes, appuyer sur le bouton « » ne peut pas réduire le niveau de chauffe, il sortira du mode
Après plus de 30 secondes, tant que l'appareil est toujours en mode de cuisson automatique et que le niveau est inférieur auFR-20 niveau 9, appuyez sur le bouton « » pour augmenter la puissance de cuisson, le système continuera à être en mode cuisson automatique. Par exemple, après être entré en mode HQPRGH cuisson automatique, dans les 30 secondes, appuyez sur le bouton moins « » pour régler le niveau de cuisson automatique au niveau 8. Le bandeau numérique indicateur affichera « » et « ». Et puis réglez au niveau 7, le bandeau numérique indicateur s'affichera « » et « ». À ce moment, la table de cuisson est toujours en mode cuisson automatique. Si vous dépassez 30 secondes, vous ne pourrez plus diminuer la puissance. Vous pourrez quitter le mode automatique, et repasserez en mode manuel. Lors du changement de puissance de chauffe automatique, le temps écoulé sera automatiquement calculé dans le temps correspondant au nouveau niveau de chauffage automatique. Dans les 30 secondes suivant le fonctionnement en mode cuisson automatique, appuyez sur le bouton « Par exemple, vous avez sélectionné la puissance automatique au niveau 1 (1 minute), et après 30 secondes, vous la modifiez au niveau 4 (6,5 minutes). Cette fonction de chauffe automatique fonctionnera avec précision pendant 6 minutes (6,5 minutes moins 30 secondes). » pour régler à une puissance différente, le temps de cuisson passé sera décompté. Par exemple, lorsque le voyant est affiché alternativement « » et « » et fonctionné pendant 20 secondes. Appuyez sur le bouton « » pour régler au niveau 6, puis les 20 secondes qui ont été exécutées seront automatiquement comptées dans les 2,5 minutes du niveau 6, tandis que le niveau 6 continuera à fonctionner pendant 2,5 minutes moins 20 secondes, c'est-à-dire 2 minutes et 10 secondes. La table de cuisson revient ensuite au mode de cuisson normal.FR-21
Après avoir sélectionné la puissance correspondante de la zone de cuisson, appuyez sur le bouton de minuterie « », le bandeau numérique de la minuterie affichera «00» et Le point décimal « » à droite apparaîtra. La minuterie est alors activée et la minuterie de la zone sélectionnée peut être réglée; (Les opérations suivantes sont nécessaires en mode minuterie) Si vous réglez la minuterie de deux zones en même temps, le temps restant s'affichera alternativement. Si vous souhaitez annuler la minuterie, vous pouvez régler le compte à rebours sur 0. La première fois que vous appuyez sur le bouton « », la minuterie commencera à 1, et puis vous pouvez utilisez les boutons plus et moins pour régler le compte à rebours. Lorsque vous appuyez sur le bouton « » , un bip sonore retentit, et le temps de cuisson augmentera d'une minute. La minuterie peut être réglée entre 1 et 99 minutes (99 minutes maximum); Lorsque vous appuyez sur le bouton « » un bip sonore retentit, et le temps de cuisson diminuera d'une minute. À la fin du compte à rebours, un signal sonore retentit pendant 2 minutes. Vous pouvez appuyer sur n'importe quelle touche pour l'arrêter.
En mode veille ou mode chauffage, appuyer longuement sur le bouton
” pendant 3s, la table de cuisson signalera un bip et passera en mode hors tension. Si la surface de la zone de cuisson correspondante présente une chaleur résiduelle à ce moment-là, le bandeau numérique de l'indicateur de niveau de puissance clignote en affichant « », et indique l'avertissement de chaleur résiduelle.
Régalge de la minuterieFR-22 Bouton de verrouillage de sécurité Le panneau de commande peut être verrouillé en appuyant sur le bouton de verrouillage de sécurité « » pendant 3s alors que l'appareil est en veille ou en mode cuisson. L'icône de verrouillage de sécurité s'affichera. Lorsque l'appareil éteint, l'icône de verrouillage de sécurité s'éteint. En mode verrouillage, « » s’affiche et clignote (une fois par seconde) Si la zone de cuisson a réglé l'heure, le bandeau numérique affichera l'heure et « » alternativement. Sinon, il affichera « » et « » Pour désactiver la fonction de verrouillage de sécurité,, appuyez sur le bouton de verrouillage de securite « » pendant 3s. En mode de verrouillage de sécurité, vous pouvez utiliser le bouton marche/arrêt pour éteindre la table de cuisson, ainsi que le bouton verrouillage pour déverrouiller. Réglage de la durée de cuisson pour plusieurs zones La minuterie peut être programmée séparément pour chaque zone de cuisson, et la durée de cuisson de chaque zone est indépendante de celle des autres. Régler la minuterie d’une zone Appuyez d'abord sur le bouton de la minuterie “ ”, le point décimal du bandeau numérique “ ” de la zone de cuisson sélectionnée s'allumera. Le point décimal de la minuterie “ ” s'affiche, pour indiquer que la minuterie réglée a été associée à la zone de cuisson sélectionnée. À ce moment-là, vous pouvez utiliser le bouton plus et le bouton moins pour régler la durée.
Régler la minuterie de plusieurs zones Chaque réglage de la minuterie sera identique à “Régler la minuterie d’une zone”. Appuyez sur n'importe quel bouton de sélection de zone de cuisson, et le bandeau numérique de la minuterie affiche la durée de cette zone de cuisson. Lorsque la minuterie de plusieurs zones est réglée, vous pouvez changer la durée de cuisson en appuyant sur le bouton de minuterie “ ”.FR-23 Lorsque aucune zone de cuisson n'est sélectionnée, le tube numérique indique la durée minimale de la minuterie des zones de cuisson, et le point décimal “ ” de la zone de cuisson correspondante s’allume. Minuteur par défaut Toutes les zones de cuisson ont une f onction de minuterie par défaut. La r elation e ntre la minuterie par défaut et le niveau de puissance se réfère au tableau ci-dessous: Niveau de puissance 1 2 3 4 5 6-9 Minuterie par defaut (h) 6h 6h 5h 5h 4h 1.5h Lorsque tous les délais par défaut sont atteints, les zones de cuisson s'éteignent automatiquement et passent en mode veille.FR-24
Avertissement de température élevée Appuyez manuellement sur le bouton « marche / arrêt » « » pendant 3 secondes jusqu'à la mise hors tension, l'appareil cessera de chauffer, mais la surface de cuisson restera élevée, l'indicateur de la zone de cuisson affiche le symbole d'avertissement de chaleur résiduelle « », pour indiquer que la surface de cuisson est à haute température. Tant que la zone de cuisson est chaude, le symbole d'avertissement de t empérature élevée « » s'affiche.
Fonction protection Protection contre les températures élevées: Le capteur de température électronique sur le panneau de commande transmettra la température en temps réel à la puce du panneau de commande. Si le capteur de température détecte une température trop élevée, le dispositif de protection se met en am rche pour réduire le niveau de chauffage de la zone de cuisson utilisée, et reprend ensuite le niveau de chauffage. Protection de chaleur résiduelle: Lorsque l'appareil cesse de chauffer, l’écran de zone de cuisson correspondante affiche le symbole d'avertissement de chaleur résiduelle « », la température de la surface de cuisson étant encore trop élevée, veuillez ne pas la toucher pour éviter de vous brûler. Protection de coupure de sécurité: pour les modèles avec prise, lorsqu'elle est coupée après 1s, la tension entre L / N de la prise doit tomber en dessous de la plage de tension de sécurité.FR-25
Codes de défaillance des cartes PCB et solutions Lorsqu'une défaillance de la carte PCB se produit, le bandeau de contrôle la minuteride e sur l’écran affichent toujours le code de défaut, et tous les zones en mode cuisson arrêtent de chauffer et reviennent automatiquement à l'état d'arrêt après 1 minute. Pour les zones qui ont été chauffées, le bandeau de commande correspondant continue d'afficher le signe d'avertissement de température élevée « ». Lorsque le code d'erreur apparaît, veuillez vous référer au schéma du tableau suivant pour le résoudre. Code d’erreur Type d’erreur Solution
Le panneau d'affichage ne reçoit pas le signal de la carte d'alimentation. La défaillance de la ligne de communication de la carte d'alimentation ou de la carte d'affichage peut entraîner des anomalies de communication. Remplacez d'abord la carte d'affichage. Si le problème persiste, remplacez la carte d'alimentation. E2 La carte d'alimentation ne reçoit pas le signal du panneau d'affichage.
Panne du relais de la carte d'alimentation Remplacez la carte d'alimentation E4 1. circuit ouvert de la carte d'affichage NTC.
2. circuit court de la carte
d'affichage NTC. Remplacez la carte d’affichage E5 Protection contre les températures élevées sur la carte d'affichage NTC. Remplacez d'abord la bande de silicone isolée du panneau de circuit. Si la défaillance persiste, remplacez le tableau d'affichage.FR-26
Lors des premières utilisations de la table de cuisson, une odeur âcre et de brûlé peut se dégager. Cette odeur disparaîtra complètement avec une utilisation répétée. La table de cuisson est équipée de zones de cuisson de diamètre et de puissance différents. Les positions d'où la chaleur se diffuse sont indiquées clairement sur la table de cuisson. Les casseroles doivent être placées très précisément sur ces zones pour que l'émission de chaleur soit efficace. Les casseroles doivent avoir le même diamètre que la zone de cuisson sur lesquelles elles sont utilisées. N'utilisez pas de casseroles avec un fond rugueux, car cela peut rayer la surface en céramique. Avant de les utiliser, assurez-vous que les fonds des casseroles sont propres et secs. Lorsque le fond d’une casserole est froid, il doit être légèrement concave car il se dilate lorsqu'il est chaud et repose à plat sur la surface de la table de cuisson. Cela permet à la chaleur de se transférer plus facilement. La meilleure épaisseur du fond des casseroles est de 2 à 3 mm pour de l'acier émaillé et de 4 à 6 mm pour de l'acier inoxydable avec un fond de type sandwich. Si vous ne respectez pas ces règles, il y aura une grande déperdition de chaleur et d'énergie. La chaleur qui n'est pas absorbée par la casserole se diffuse sur la table de cuisson, le cadre et les placards environnants. Il est préférable de poser un couvercle sur les casseroles afin de permettre une cuisson avec une chaleur moins élevée. Faites toujours cuire les légumes et les pommes de terre, etc. dans le moins d'eau possible afin de réduire le temps de cuisson. Les aliments et les liquides qui ont une forte teneur en sucre risquent d'endommager la table de cuisson s'ils entrent en contact avec la surface de celle-ci. En cas de débordement, essuyez immédiatement. Cependant, ce n'empêchera peut-être pas que la surface chaude soit endommagée. IMPORTANT : La surface de la table de cuisson en vitrocéramique est solide; elle n'est toutefois pas incassable et peut être endommagée. En particulier si vous laissez tomber dessus avec une certaine force des objets pointus ou durs.FR-27
Le nettoyage doit être effectué uniquement lorsque la table de cuisson est froide. L'appareil doit être débranché de la prise de courant avant le début de tout processus de nettoyage. Nettoyage de la table de cuisson en céramique Tout résidu restant sur la surface de la table de cuisson après l'utilisation d'un produit de nettoyage l'endommagera. Vous devez éliminer tous les résidus avec de l'eau chaude mélangée avec une petite quantité de liquide pour vaisselle ou produit spécialisé et destiné au nettoyage des plaques vitrocéramique.
Détergents abrasifs et objets tranchants risquent d'endommager la surface de la table de cuisson ; vous devez la nettoyer à l'eau tiède mélangée avec une petite quantité de liquide pour vaisselle ou produit spécialisé et destiné au nettoyage des plaques vitrocéramique. Il sera sans doute plus facile pour vous de nettoyer certains dépôts pendant que la surface de la table de cuisson est encore tiède. Il convient toutefois de veiller à ne pas vous brûler si vous nettoyez la surface de la table de cuisson pendant qu'elle est encore chaude. Après chaque utilisation Essuyez l'appareil entièrement à l’aide d’un chiffon humide. Séchez la surface de l'appareil en la frottant à l'aide d'un chiffon propre.FR-28
Type de dépôt Enlever immédiatement ? Enlever lorsque l'appareil a refroidi ? Que dois-je utiliser pour éliminer le dépôt ? Sucre ou aliments/liquides contenant du sucre Oui N
Racloir pour table de cuisson en céramique Papier aluminium ou plastique Oui Non Racloir pour table de cuisson en céramique Éclaboussures de graisses Non Oui Nettoyant pour table de cuisson en céramique Décoloration métallique Non Oui Nettoyant pour table de cuisson en céramiq
Éclaboussures d'eau o u t races d'eau Non Oui Nettoyant pour table de cuisson en céramique Important ! La surface de l'aire de cuisson doit être lavée uniquement avec de l'eau chaude et une petite quantité de liquide de vaisselle. Attention ! Veillez à ce que la plaque chauffante soit propre ; une zone sale ne transfère pas toute la chaleur. Protégez la table de cuisson contre la corrosion. Mettez hors de tension la table de cuisson pour éviter la corrosion. Évitez de laisser des casseroles contenant des plats préparés à base de graisses ou d'huiles sans surveillance sur la plaque allumée ; la graisse chaude peut s'embraser de façon spontanée.FR-29
IMPORTANT : Si votre appareil semble présenter un dysfonctionnement, veuillez contacter le distributeur. N'ESSAYEZ PAS DE RÉPARER L'APPAREIL VOUS-MÊMES.
Remarque importante : si un dépanneur chargé de vous prêter assistance pendant que le produit est sous garantie découvre que le problème n'est pas dû à une défaillance de l'appareil, alors les coûts de l'appel de demande d'intervention pourraient vous être imputables. L'appareil doit être accessible afin que le dépanneur puisse effectuer toutes réparations nécessaires. Si votre appareil est installé d'une telle manière qu'un dépanneur craigne que l'appareil ou votre cuisine risque d'être endommagé, alors celui-ci n'effectuera aucune réparation.
Alimentation électrique: 220 – 240 V~, 50 - 60 Hz Connections alimentation: 28 A (Sortie à fusible double pôles avec un contact de 3mm) Puissance d’entrée max.: 6.0 kWFR-30 Tableau - Informations concernant les plaques de cuisson domestiques électriques Symbole Valeur Unité Identification du modèle
Type de plaque - Plaque électrique - Nombre de zones et/ou aires de cuisson
Technologie de chauffage (zones ou aires de cuisson par induction, zones de cuisson conventionnelle, plaques électriques)
Pour les zones ou aires de cuisson circulaires : diamèt re de la surface utile par zone de cuisson électrique, arrondi aux 5mm les plus proches
Pour les zones ou aires de cuisson non circulaires : diamètr
de la surface utile par zone ou aire de cuisson électrique, arrondi aux 5mm les plus proches
N/A cm Consommation d'énergie par zone ou aire de cuisson calculée par kg EC cuisson électrique Zone avant gauche : 186,8 Zone arrière gauche : 194,5 Zone avant droite : 203,8 Zone arrière droite : 183,5
gk/hW Consommation dénergie de la plaque de cuisson, calculée par kg EC plaque électrique 192,1 gk/hW La méthode de mesure et de calcul du tableau ci-dessus a été appliquée conformément au règlement de la Commission (UE) N°s 65/2014 et 66/2014. Zone avant gauche : 20,0 Zone arrière gauche : 16,5 Zone avant droite : 16,5 Zone arrière droite : 20,0 Renseignements sur l’énergieENLEVEMENT DES APPAREILS MENAGERS USAGES Le fabriquant et le revendeur ne peuvent pas être tenus responsable de tout accident ou dommage causé par une utilisation impropre de l'appareil, ou si les instructions données dans le présent manuel n'ont pas été respectées.
Ne démontez pas l'appareil d'une manière différente de celle indiquée dans le manuel d'utilisation. L'appareil ne peut pas être démonté par l'utilisateur. A la fin de la durée de vie, l'appareil ne doit pas être éliminé avec les déchets ménagers. Consultez les autorités locales ou les
échetteries pour obtenir des informations sur le recyclage. la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective. Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans. Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez-le : Les informations suivantes indiquent comment diminuer l'impact environnemental (utilisation d'énergie) du processus de cuisson. (1). Utilisez des récipients de taille adaptée. (2). Si possible, posez un couvercle sur le récipient lors de la cuisson. (3). Choisissez le récipient avec la meilleure capacité de conservation de la chaleur. (4). Si possible, décongelez les aliments congelés de façon à ne pas consommer d'électricité. (5). La durée de cuisson des aliments présentant un rapport élevé surface/volu me est plus réduite. Informations relatives au démontage FR-31I N STR UCTIO N S F O R U S E - E N CERAMIC HOB S T V 4 FContents
