Caractéristiques techniques	Amplificateur de puissance stéréo, 2 x 1200 W à 4 ohms
Type d'alimentation	Alimentation à découpage
Connectivité	Entrées XLR, sorties Speakon
Utilisation recommandée	Idéal pour des applications de sonorisation en direct et installations fixes
Dimensions	2U de hauteur, 482 mm de largeur, 400 mm de profondeur
Poids	10 kg
Maintenance	Vérifier régulièrement les connexions et nettoyer les ventilateurs
Sécurité	Protection contre les courts-circuits et la surchauffe
Garantie	2 ans
Informations générales	Conçu pour une utilisation professionnelle, fiable et robuste

FOIRE AUX QUESTIONS - CPA2401 Lab Gruppen

Que faire si le Lab Gruppen CPA2401 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment résoudre des problèmes de surchauffe avec le CPA2401 ?

Assurez-vous que l'amplificateur est placé dans un endroit bien ventilé. Évitez de bloquer les ventilations et vérifiez que les températures ambiantes ne dépassent pas les 40°C. Si le problème persiste, réduisez la charge ou contactez le support.

Pourquoi le son est-il distordu sur le Lab Gruppen CPA2401 ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont correctement branchés. Réduisez le niveau du signal d'entrée et vérifiez les réglages d'égalisation. Si la distorsion persiste, testez avec une autre source audio.

Comment effectuer un réinitialisation d'usine du CPA2401 ?

Pour réinitialiser le CPA2401 aux paramètres d'usine, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation tout en le rallumant. Relâchez le bouton une fois que les LED clignotent.

Le CPA2401 ne détecte pas le signal d'entrée, que faire ?

Vérifiez que la source audio est allumée et fonctionne correctement. Assurez-vous que les câbles d'entrée sont en bon état et bien connectés. Testez avec une autre source audio pour isoler le problème.

Quels types de haut-parleurs peuvent être utilisés avec le Lab Gruppen CPA2401 ?

Le CPA2401 peut être utilisé avec des haut-parleurs ayant une impédance de 4 à 8 ohms. Assurez-vous que la puissance des haut-parleurs est compatible avec la sortie de l'amplificateur pour éviter les dommages.

Comment régler les niveaux de sortie sur le Lab Gruppen CPA2401 ?

Utilisez les potentiomètres de niveau situés sur le panneau avant pour ajuster les niveaux de sortie. Commencez par régler le niveau à zéro et augmentez lentement pour éviter d'endommager les haut-parleurs.

Où trouver des mises à jour du firmware pour le CPA2401 ?

Les mises à jour du firmware peuvent être téléchargées depuis le site officiel de Lab Gruppen. Consultez la section support pour les dernières versions et instructions d'installation.

Quelles précautions dois-je prendre lors de l'utilisation du CPA2401 ?

Évitez d'exposer l'appareil à l'humidité et à des températures extrêmes. Ne bloquez pas les aérations et assurez-vous que l'appareil est installé sur une surface stable. Toujours utiliser des câbles appropriés pour éviter les courts-circuits.

MODE D'EMPLOI CPA2401 Lab Gruppen

Les points repérés par ce symbole portent une tension électrique susante pour constituer un risque d’électrocution. Utilisez uniquement des câbles d’enceintes professionnels de haute qualité avec ches Jack mono 6,35 mm ou ches à verrouillages déjà installées. Touteautre installation ou modication doit être eectuée uniquement par un personnel qualié. Ce symbole avertit de la présence d’une tension dangereuse et non isolée à l’intérieur de l’appareil - elle peut provoquer des chocs électriques. Attention Ce symbol signale les consignes d’utilisation et d’entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation de l’appareil. Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laissertoute réparation à un professionnel qualié. Attention Pour réduire les risques de feu et de choc électrique, n’exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (un vase par exemple). Attention Ces consignes de sécurité et d’entretien sont destinées à un personnel qualié. Pouréviter tout risque de choc électrique, n’eectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d’utilisation. Les éventuelles réparations doivent être eectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chion sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles consignes du fabricant concernant l’installation del’appareil.

8. Ne placez pas l’appareil à proximité d’une source

de chaleur telle qu’un chauage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires

ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur diérente. Leplus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour eectuer le changement de prise.

10. Installez le cordon d’alimentation de telle façon

que personne ne puisse marcher dessus et qu’il soit protégé d’arêtes coupantes. Assurez-vous que le cordon d’alimentation est sufsamment protégé, notamment au niveau de sa prise électrique et de l’endroit où il est relié à l’appareil; cela est également valable pour une éventuelle rallonge électrique.

11. Utilisez exclusivement des accessoires et des

appareils supplémentaires recommandés par lefabricant.

exclusivement des chariots, des diables, desprésentoirs, despieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacezprécautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas

d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.

14. Les travaux d’entretien de l’appareil doivent

être eectués uniquement par du personnel qualié. Aucunentretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommagessur le cordon d’alimentation ou la prise par exemple), siun liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur

dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise IEC de tout appareil

dénué de bouton marche/arrêt doit rester accessible enpermanence.

17. Mise au rebut appropriée de

ce produit: Ce symbole indique qu’en accord avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d’équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l’environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l’utilisation ecace des ressources naturelles. Pour plus d’informations sur l’endroit où vous pouvez déposer vos déchets d’équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

18. N’installez pas l’appareil dans un espace conné tel

qu’une bibliothèque ou meuble similaire.

19. Ne placez jamais d’objets enammés, tels que des

bougies allumées, sur l’appareil.

20. Gardez à l’esprit l’impact environnemental lorsque

vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.

21. Utilisez cet appareil dans des climats tropicaux

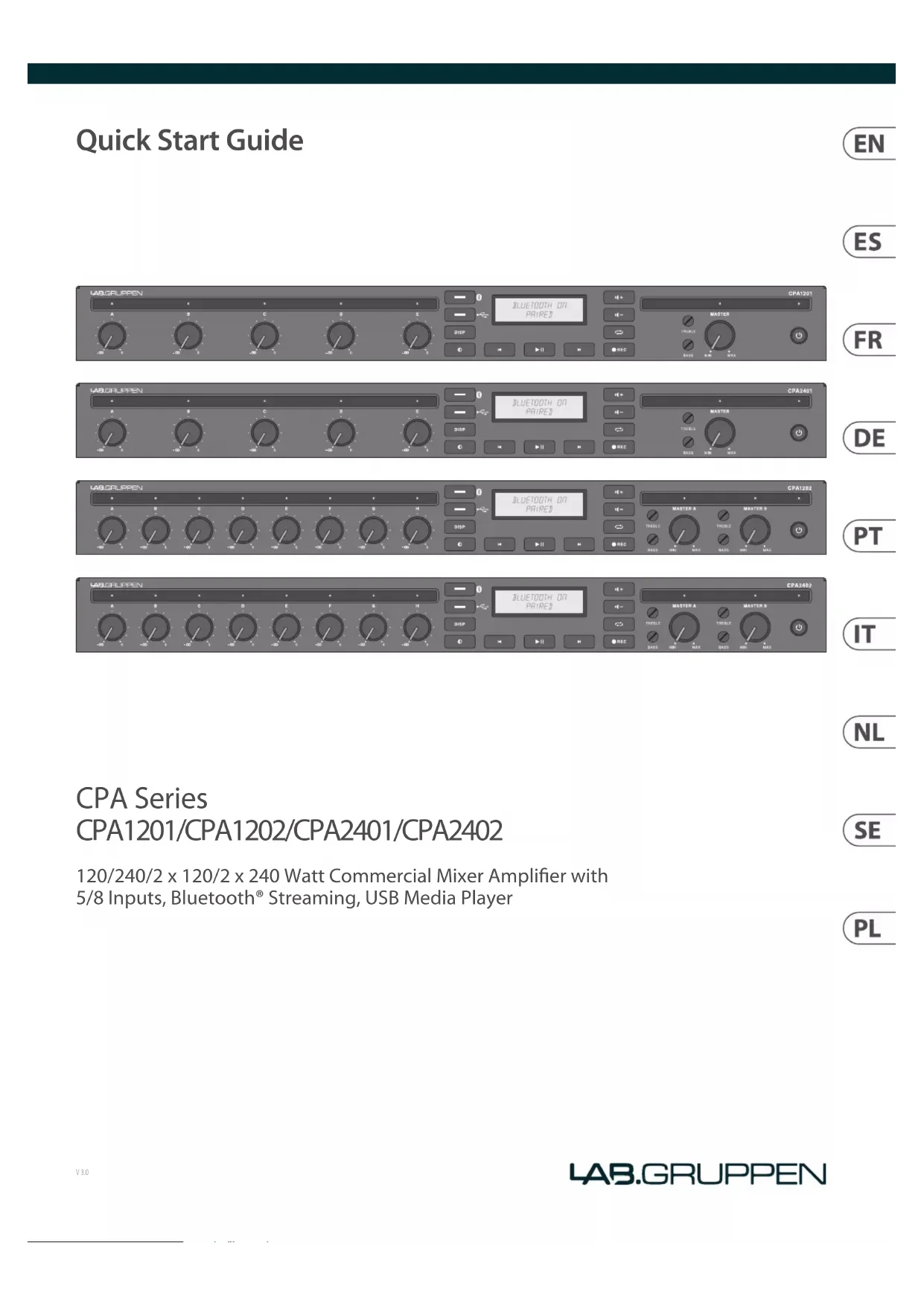

rmware, la actualización del rmware se iniciará automáticamente. CPA Series Puesta en marcha32 CPA Series Quick Start Guide 33 Bienvenue dans le guide de démarrage rapide de la série CPA et merci d’avoir acheté l’un de ces amplicateurs mélangeurs. Les accessoires suivants sont inclus avec votre produit: - Connecteurs d’entrée Euroblock - Sortie Euroblock et connecteurs de sortie auxiliaire - Équerre avant (x2) - Supports plats arrière (x2) - Équerre arrière avec vis à épaulement - Vis nécessaires et clé Torx L - Câble d’alimentation avec che secteur correspondant à la version du pays spéciée - Guide de démarrage rapide (ce document) Montage en rack Les amplicateurs de la série CPA sont livrés avec des pieds en caoutchouc qui permettent de placer les amplis sur une surface claire sans aucune installation supplémentaire. Cependant, le matériel de montage en rack en option est également fourni, permettant à plusieurs modèles d’être logés et protégés dans un boîtier de rack 19 “. Suivez ces étapes pour xer le matériel de montage. Fixez les équerres avant de chaque côté d’une unité CPA. Fixez les supports coudés en dévissant les vis avant du côté du châssis et xez-les à nouveau avec les supports. Si votre rack possède des rails arrière, xez les supports plats arrière en réutilisant les vis du châssis. Montez les unités CPA dans le rack en xant 4 vis de rack à travers les équerres avant et les rails du rack. Tenez l’un des équerres arrière contre les rails arrière du rack de manière à ce qu’il s’aligne à côté du support plat arrière. Ne le xez pas encore aux rails arrière. Insérez la vis à épaulement fournie dans la fente du support plat arrière et dans l’un des trous letés du support angulaire arrière. La vis doit permettre au support d’angle arrière de glisser vers l’avant et l’arrière dans la fente du support plat. Rear angle bracketFront angle bracket Rear at bracket correspondre à votre utilisation prévue. Un l d’enceinte de 14-18 AWG est recommandé pour les connexions jusqu’à 50 pieds. Cong Les 2 premiers commutateurs DIP Cong permettent de congurer la sortie pour un fonctionnement à 100 V, 70 V, 8 Ω ou 4 Ω. Utilisez toujours la bonne conguration pour les enceintes pilotées! Le mode de fonctionnement congure à la fois la tension maximale de la sortie et le gain à travers l’appareil. Le réglage 8 Ω doit être utilisé pour une paire d’enceintes 16 Ω ou une seule enceinte 8 Ω. Le réglage 4 Ω doit être utilisé pour 4 x 16 Ω, 2 x 8 Ω ou un seul haut-parleur de 4 Ω. Utilisez le réglage 70 ou 100 V pour les systèmes d’enceintes haute impédance à tension constante. Assurez-vous que la somme de la puissance prélevée sur les enceintes plus la marge ne dépasse pas la puissance nominale maximale de l’amplicateur. Le troisième commutateur DIP engage un ltre passe-haut à 80 Hz, qui doit être utilisé sur tous les systèmes à tension constante pour éviter la saturation sur les haut-parleurs activés par transformateur, mais peut également être utilisé pour aider à maintenir un son clair à partir de petits haut-parleurs ou d’un son riche en basses. .

Routage d’entrée Pour les unités CPA1202/2402, le routage des entrées vers les sorties peut être contrôlé avec les commutateurs DIP de routage d’entrée. Par défaut (commutateurs vers le bas), les entrées AD sont routées vers la sortie A et les entrées EH sont routées vers la sortie B.Cependant, pour les sources qui doivent être envoyées aux deux sorties, le commutateur DIP correspondant peut être engagé pour acheminer une entrée vers l’autre canal de sortie. ainsi que. Ceci est utile, par exemple, pour envoyer de la musique de fond ou des messages de pagination aux deux zones/sections d’un bâtiment tout en conservant d’autres sources locales à chaque zone. Une alimentation fantôme (48 V) peut également être fournie aux canaux AD et EH indépendamment en engageant le commutateur DIP correspondant. L’activation de la fonction CARILLON déclenchera un son de carillon chaque fois que la mise en sourdine prioritaire est activée. Priorité et Vox Les entrées A et B (entrée A uniquement sur le CPA1201/2401) ont la capacité de couper tous les autres canaux lorsque la fonction de priorité est activée. L’activation est réalisée en court-circuitant les 2 broches de priorité avec un interrupteur de fermeture, souvent trouvé sur les microphones d’appel. En variante, l’activation peut également être eectuée par le signal sur l’entrée prioritaire dépassant un niveau déni (seuil). Tourner le bouton VOX dans le sens antihoraire règle le niveau d’entrée requis pour engager le ducking. Réglez-le de manière à ce que parler clairement dans le micro dépasse ce seuil, mais que le bruit ambiant soit ignoré. Tourner le bouton VOX à fond dans le sens des aiguilles d’une montre (OFF) désactive cette fonction. Pour CPA1202/2402, l’atténuation aecte toutes les autres sources qui sont acheminées vers la même sortie que l’entrée prioritaire. Par exemple, si l’entrée A est également acheminée vers la sortie B, l’entrée A aura la priorité sur toutes les autres entrées. Cependant, l’entrée E À distance Prise RJ45 pour connecter une commande de volume à distance en option par canal. Utilisez un câble standard pour connecter l’accessoire CRC-V ou connectez un potentiomètre personnalisé avec les informations de brochage. Une longueur de câble supérieure à 305 m (1000 pieds) n’est pas recommandée. Signal de réveil Si les amplis sont sous tension, mais ne reçoivent aucun signal d’entrée (en dessous du niveau actuel du signal) pendant 20 minutes, le système passera en mode veille pour économiser la consommation d’énergie. Dès qu’un signal est détecté sur une entrée, l’appareil sort du mode veille et reprend son fonctionnement normal. Le système peut également être réveillé en court-circuitant les broches prioritaires. 5-Pin Euroblock Connector - Remote

Brown Ground Ground Ground CPA Series Mise en oeuvre Répétez le processus pour l’autre support d’angle arrière. Montez les équerres arrière sur les rails arrière du rack à l’aide de 4 vis de rack standard. Serrez la vis à épaulement si nécessaire. Vis de crémaillère standard: M4 x 8 mm. Les amplicateurs de la série CPA sont refroidis par convection et utilisent principalement la surface supérieure pour dissiper la chaleur. Pour les applications exigeantes, il est recommandé de disposer d’un espace susant (1 RU) au-dessus de l’amplicateur pour réduire le risque de limitation due à une surchaue. Connexions Pour les connexions d’entrée symétriques ou microphone, utilisez un câble à 3 pôles (chaud, froid, terre) câblé à un connecteur Euroblock. Placez le commutateur Mic/Line à côté de l’entrée à la position appropriée pour optimiser le gain d’entrée. Alternativement, des câbles RCA peuvent être connectés pour des sources stéréo asymétriques, mais les entrées RCA et Euroblock ne doivent pas être utilisées ensemble sur la même entrée. Notez que les signaux stéréo seront additionnés en mono. Assurez-vous toujours d’avoir tous les niveaux au minimum lors de la connexion ou de la déconnexion des sources audio des entrées, en particulier lorsque MIC est sélectionné à partir du commutateur MIC/ LINE. Le non-respect de cette consigne peut amener l’amplicateur ou le haut-parleur à passer en mode de protection ou même provoquer des dommages. Pour les signaux de sortie, connectez un connecteur Euroblock à 4 pôles (2 pôles pour CPA1201/2401) au (x) connecteur (s) de sortie principal. Ne connectez AUCUN terminal à la terre. NE connectez PAS les bornes froides (-) ensemble pour des retours communs. Assurez-vous de régler les commutateurs de conguration dans la bonne position pour 3-Pin Euroblock Connector - Input/Output

(1) (2) (3) (4) (8) (9) (7) (6) (5) Lecteur multimédia (1) Bluetooth – Entrez en mode Bluetooth avec une courte pression et engagez le couplage Bluetooth avec une longue pression. (2) USB – Entrez en mode USB avec une courte pression. (3) DISP – Active et désactive l’achage. (4) Brightness – Règle la luminosité de l’écran de 1 à 4. (5) Previous/Next – Appuyez pour avancer ou reculer dans la liste des pistes, ou maintenez enfoncée pour reculer ou avancer rapidement. (6) Play/Pause – Lisez ou mettez en pause la piste. (7) Volume Up/Down – Ajustez le niveau du volume. (8) Repeat – Appuyez pour faire déler les options de répétition: tout répéter, répéter la piste actuelle, tout répéter avec un message toutes les 30 min, tout répéter avec un message toutes les 60 min ou répéter désactivé. Uniquement disponible en mode USB. (9) Record – Appuyez sur pour démarrer ou arrêter l’enregistrement. Fonctions spéciales des boutons: Maintenez DISP pendant 1 s et appuyez sur Vol +: Ache la version du micrologiciel. Maintenez DISP pendant 1 s et appuyez sur Vol-: Ache le numéro de série de l’appareil. Maintenez DISP pendant 1 s et appuyez sur Lecture/ Pause: Ache l’adresse Bluetooth. Maintenez Repeat pendant 1 s et appuyez sur Bluetooth: Factory reset. Fonctionnement Bluetooth

1. Appuyez sur le bouton Bluetooth pour passer

en mode Bluetooth, qui est indiqué par une LED clignotant lentement.

2. En mode Bluetooth, maintenez le bouton

Bluetooth enfoncé pour entrer le couplage, indiqué par un voyant clignotant rapidement.

3. Activez Bluetooth sur votre appareil et recherchez

«Lab.gruppen (XXX)» dans la liste des appareils.

4. Lorsqu’un appareil a été couplé avec succès, le

voyant reste allumé.

5. Utilisez les boutons de volume et de transport

pour sélectionner une piste et régler le niveau.

6. Appuyez à nouveau sur le bouton Bluetooth pour

désactiver Bluetooth. Fonctionnement USB

1. Connectez une clé USB au port USB sur le

2. Appuyez sur le bouton USB pour passer en mode

USB. La LED s’allumera.

3. Utilisez les boutons de volume et de transport

pour sélectionner une piste et régler le niveau.

4. Appuyez sur le bouton de répétition pour

parcourir les options de répétition répertoriées ci-dessus. Des options existent pour lire une piste audio de message personnalisé toutes les 30 ou 60 minutes. Enregistrez la piste de messages sous «message_1.mp3» dans le répertoire racine USB, et toutes les autres pistes dans un sous-dossier.

5. Consultez le chapitre Spécications pour

connaître les exigences USB minimales et les types de chiers pris en charge. Enregistrement

1. Connectez une clé USB au port USB sur le

2. Appuyez sur le bouton REC pour passer en mode

d’enregistrement, puis appuyez à nouveau sur REC pour commencer l’enregistrement.

3. Appuyez à nouveau sur le bouton REC pour arrêter

l’enregistrement et revenir au menu précédent. L’audio enregistré est sauvegardé au format .mp3 dans le dossier «Record» sur la clé USB. Mise à jour du rmware

1. Téléchargez le chier du micrologiciel sur

2. Enregistrez le chier dans le répertoire racine

3. Connectez le lecteur ash au port USB sur le

4. En veille forcée, maintenez enfoncés les boutons

Bluetooth et USB pendant 3 s avant d’appuyer sur le bouton d’alimentation.

5. Relâchez les boutons Bluetooth et USB lorsque

l’appareil est allumé en mode de mise à jour du micrologiciel.

6. Une fois qu’un chier de micrologiciel est

1. Enregistrez-vous en ligne. Prenez le

temps d’enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Le fait d’enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus ecacement. Prenez également le temps de lire les termes et conditions de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas

de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page “Support” de notre site Internet musictribe.com. Si votre pays n’est pas dans la liste, essayez de résoudre votre problème avec notre “aide en ligne” que vous trouverez également dans la section “Support” du site musictribe.com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe.com AVANT de nous renvoyer le produit.

3. Raccordement au secteur. Avant de relier

cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l’appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
