Moverio Pro BT-2200 - Paire de lunette VR EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lunettes de réalité augmentée
Modèle	Moverio Pro BT-2200
Affichage	Écran LCD TFT polysilicium 0,42" (16:9), résolution 960x540 pixels, 24 bits, taille virtuelle 64" à 4 m
Appareil photo	5 Mégapixels, photos 2596x1948, vidéos 1920x1080, détection de profondeur 640x480
Capteurs	GPS, géomagnétique, IMU (accéléromètre, gyroscope), luminosité
Connectivité	Wi-Fi 802.11 b/g/n/a, Bluetooth 3.0 + 4.0 LE, port microUSB, prise écouteurs jack 4 pôles
Stockage externe	Carte microSD jusqu'à 32 Go (SDHC)
Batterie	2 blocs lithium-ion 1240 mAh chacun, autonomie environ 4 h, recharge 3 h
Dimensions des lunettes (BT-2200)	206 x 96 x 109 mm (sans bandeau)
Dimensions du contrôleur	70 x 157 x 35,3 mm
Poids des lunettes	270 g (sans câbles)
Poids du contrôleur	265 g (sans batteries, environ 50 g par batterie)
Résistance à l'eau et à la poussière	IP54 (couvercles fermés)
Température de fonctionnement	0 à 40 °C, humidité 20 à 80 % (sans condensation)
Température de stockage	-10 à 60 °C, humidité 10 à 90 % (sans condensation)
Accessoires inclus	Contrôleur avec support, 2 blocs de batterie, adaptateur secteur, câble secteur, oreillettes mono avec micro, pare-soleil, écran protecteur, support de verres, clé hexagonale + vis, bandeau, coussinets intérieurs, supports de casque, brassard, pince d'enrouleur, guide d'utilisation
Formats supportés	Vidéo : MP4 (MPEG4+AAC), MPEG2 (H.264+AAC) ; Image : JPEG, PNG, BMP, GIF ; Audio : WAV, MP3, AAC ; 3D côte à côte
Entretien et nettoyage	Nettoyer les verres avec un chiffon doux et sec ; essuyer l'appareil photo avec un chiffon doux ; coussinet intérieur lavable à l'eau chaude ; connecteurs de recharge nettoyés avec un chiffon sec ou coton-tige tous les 3 mois
Sécurité	Ne pas utiliser en conduisant ; ne pas regarder directement le soleil ; faire des pauses fréquentes ; déconseillé aux enfants de moins de 6 ans

FOIRE AUX QUESTIONS - Moverio Pro BT-2200 EPSON

Comment allumer les lunettes Moverio Pro BT-2200 ?

Appuyez sur le bouton d'alimentation du contrôleur jusqu'à ce que le voyant s'allume en bleu clair. Le démarrage est terminé lorsque le voyant reste allumé fixe.

Comment recharger la batterie ?

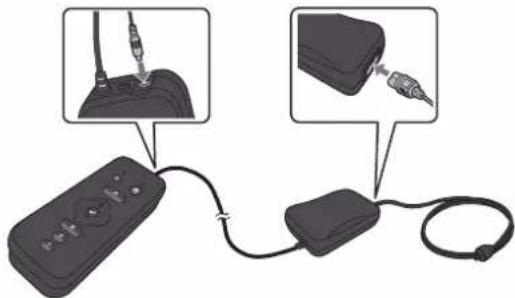

Retirez le couvercle des batteries, installez les deux blocs, refermez le couvercle, puis connectez l'adaptateur secteur et le câble secteur. Le voyant clignote pendant la charge et devient bleu fixe quand elle est terminée (environ 3 heures).

Puis-je porter les lunettes par-dessus mes lunettes de correction ?

Oui, si vos lunettes ne dépassent pas 143 mm de large. Utilisez le support de verres optionnel pour installer vos verres correcteurs directement sur le casque.

Comment ajuster l'affichage pour une image nette ?

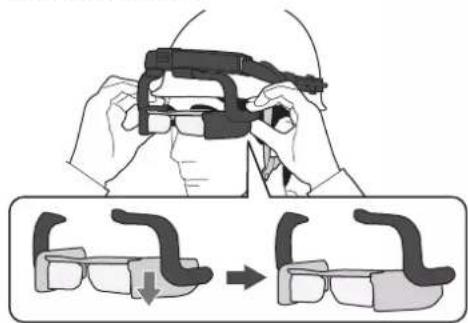

Utilisez la molette de réglage située sur le côté des verres pour ajuster la hauteur et l'angle. Réglez la gauche et la droite de la même quantité pour éviter l'inclinaison.

Que faire si l'écran reste noir ?

Vérifiez que les batteries sont correctement installées et chargées. Si le voyant clignote rouge trois fois, la batterie est trop faible. Forcez l'arrêt en maintenant le bouton d'alimentation 8 secondes, puis rallumez.

Comment nettoyer les verres des lunettes ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de liquides de nettoyage. Pour le coussinet intérieur, essuyez avec un chiffon humide d'eau chaude bien essoré.

Puis-je utiliser les lunettes sous la pluie ?

Les lunettes sont classées IP54 si tous les couvercles sont bien fermés. Elles résistent aux éclaboussures mais ne doivent pas être immergées ni exposées à de fortes pluies.

Comment connecter les lunettes à un réseau Wi-Fi ?

Allez dans Paramètres > Connexions > Wi-Fi, sélectionnez votre réseau et saisissez le mot de passe. Assurez-vous que le réseau est en 2,4 ou 5 GHz compatible.

Que faire si le contrôleur ne répond plus ?

Vérifiez que le verrouillage des touches n'est pas activé (voyant bleu). Sinon, appuyez sur le bouton de réinitialisation avec un objet fin pendant 2 secondes pour forcer l'arrêt.

Où trouver des pièces de rechange comme la batterie ou le coussinet ?

Visitez le site tech.moverio.epson.com pour acheter des blocs de batterie (BO-BP2000), chargeur quadruple (BO-QC2000), coussinets intérieurs (BO-IP2200), etc.

MODE D'EMPLOI Moverio Pro BT-2200 EPSON

Guide de l'utilisateur

Instructions de sécurité....2

Noms et fonctions des pièces ....5

Préparations....6

Mise sous et hors tension....8

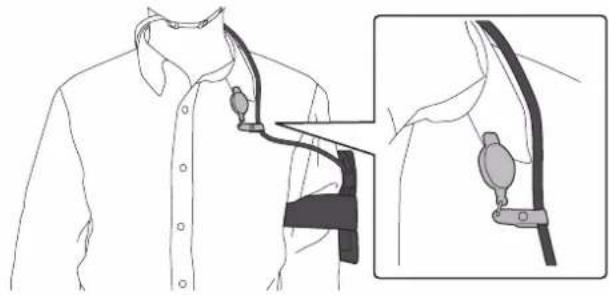

Porter le contrôleur....9

BT-2200

Tailles de casque prises en charge....11

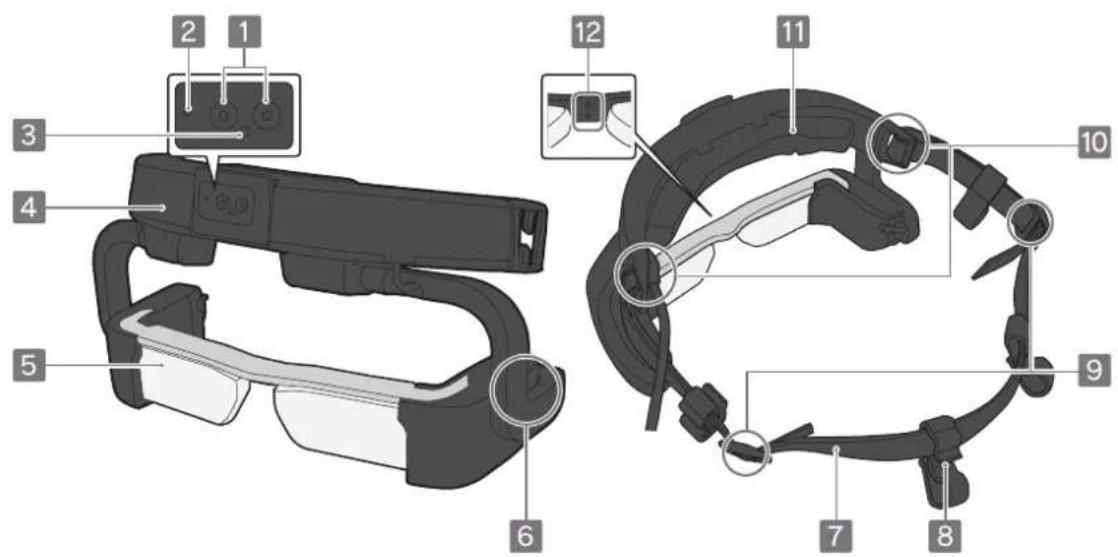

Noms et fonctions des pièces....12

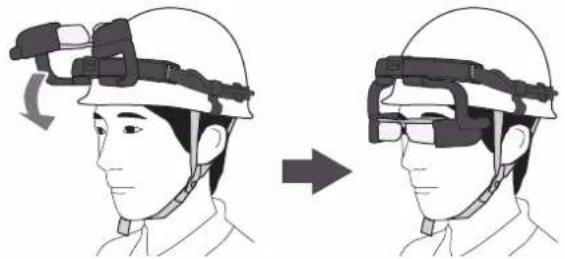

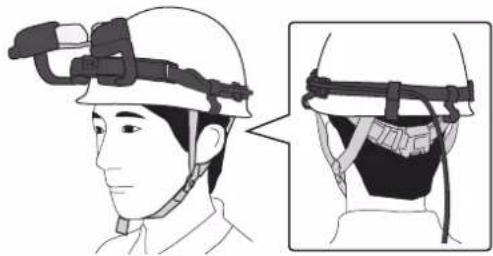

Porter le produit....13

Éléments inclus....15

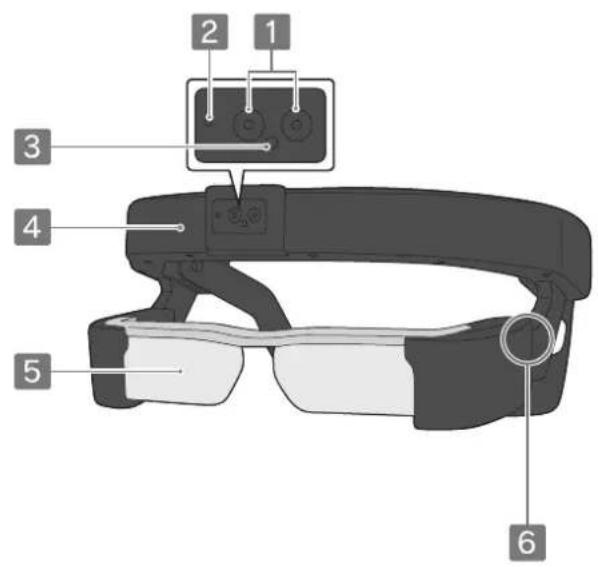

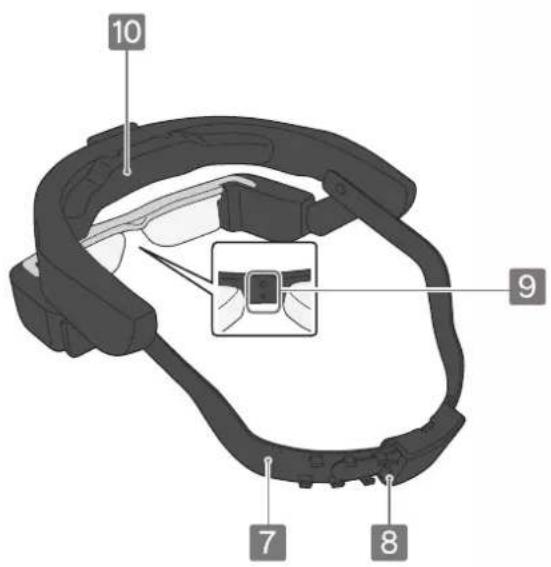

Noms et fonctions des pièces....16

Porter le produit....17

BT-2000

Éléments en option....21

Spécifications....22

Droits de propriété intellectuelle....23

Remarques générales....23

Liste des contacts pour projecteurs Epson .....25

Instructions de sécurité

Pour votre sécurité, veuillez lire attentivement les documents joints de façon à utiliser correctement le produit.

Après avoir lu les ces documents, conservez-les en lieu sûr pour pouvoir vous y reporter rapidement à l'avenir.

Symboles de sécurité

Avertisse-ment	Ce symbole indique des informations dont le non-respect peut causer des blessures graves, voire mortelles dues à une manipulation incorrecte.
Attention	Ce symbole indique des informations dont le non-respect peut causer des blessures person-nelles ou des dommages physiques dus à une manipulation incorrecte.

Symboles d'informations générales

Attention	Indique des procédures qui peuvent causer des dommages ou des blessures en cas d'inattention.
Remarque	Indique des informations et des remarques supplémentaires qui peuvent être utiles selon les rubriques.
[ ]	Indique des icônes, des éléments de menu et des touches du contrôleur qui s'affichent à l'écran.
→	Indique une référence à des sujets associés.

Avertissement Précautions liées à l'environnement et aux conditions d'utilisation

Utilisez l'appareil uniquement à la tension d'alimentation indiquée.

Utilisez uniquement le câble secteur et l'adaptateur secteur fourni. L'utilisation d'autres dispositifs d'alimentation peut entraîner une surchauffe, un incendie, une explosion, un dysfonctionnement ou une fuite de liquide.

Prenez les précautions suivantes lors du branchement. Risque d'incendie ou d'électrocution.

• Ne branchez pas l'adaptateur secteur sur une prise utilisée par de nombreux autres appareils.
  • N'insérez pas la fiche dans une prise poussiéreuse.
• Insérez fermement la fiche dans la prise.
• Ne touchez pas la fiche avec des mains mouillées.
• Ne tirez pas sur le câble d'alimentation pour débrancher la fiche.

Ne pas utiliser le câble d'alimentation fourni s'il est endommagé. Risque d'incendie ou d'électrocution.

• Ne modifiez pas le câble d'alimentation fourni.
• Ne placez pas d'objets lourds sur le câble d'alimentation fourni.
• Ne tordez pas, ne tirez pas ou ne pliez pas excessivement le câble d'alimentation.
• Conservez le câble d'alimentation à distance des appareils électriques chauds.

Pour votre sécurité, débranchez le produit lorsqu'il n'est pas utilisé. L'isolation peut se détériorer et provoquer une électrocution, un incendie ou un dysfonctionnement.

Ne touchez pas à la fiche lors d'un orage. Risque d'incendie ou d'électrocution.

Ne laissez pas l'appareil dans des emplacements sujets à des températures extrêmement élevées, par exemple dans des voitures avec les fenêtres fermées, directement en plein soleil, ou devant des sorties de systèmes de climatisation ou de radiateurs. Évitez aussi les emplacements sujets à des changements brusques de température. Cela pourrait engendrer des défor-

mations à cause de la chaleur ainsi que des incendies, dysfonctionnements, pannes ou dégâts.

N'utilisez pas l'appareil dans des emplacements où il pourrait être mouillé ou soumis à une forte humidité, comme dans une salle de bains. Risque d'incendie ou d'électrocution.

Ne placez pas l'appareil dans des emplacements soumis à une grande quantité de fumée, de vapeur, d'humidité ou de poussière, comme sur un plan de travail dans une cuisine ou près d'un humidificateur. Risque d'incendie, d'électrocution ou de détérioration de la qualité de l'image.

Ne recouvrez pas l'appareil avec un chiffon ou un matériel similaire durant son utilisation. Vous risqueriez de modifier la forme du châssis sous l'effet de la chaleur, ou de provoquer un incendie.

N'exposez pas l'objectif de l'appareil photo à la lumière directe du soleil sur une trop longue durée. Risque d'incendie ou d'explosion provoqué par les faisceaux lumineux condensés des verres.

Avertissement Précautions d'utilisation du produit

N'utilisez pas cet appareil à un volume élevé. Vous risquez de souffrir d'une perte auditive. Baissez le volume avant d'éteindre l'appareil, augmentez-le progressivement une fois l'appareil sous tension. Pour éviter un possible dommage auditif, n'écoutez pas avec un volume élevé pendant de longues périodes.

Ne laissez pas d'objets étrangers conducteurs toucher le connecteur de recharge, le connecteur de périphérique externe ou la prise écouteurs/microphone, et ne placez aucun objet étranger conducteur sur les ports de connexion. Cela risque de provoquer un court-circuit et d'entraîner un incendie ou une électrocution.

Les solvants comme l'alcool, le benzène ou le diluant ne doivent pas entrer en contact avec le produit. Ne nettoyez pas ce produit avec un chiffon humide ou un solvant. Vous pourriez déformer ou fissurer le boîtier du produit, ce qui peut causer une électrocution, un dysfonctionnement ou un incendie.

Le boîtier du produit ne doit être ouvert que par un technicien qualifié, sauf si cela vous est explicitement demandé dans le Guide de l'utilisateur. Veillez aussi à ne pas démonter ou remonter le produit (y compris les éléments consommables). De nombreuses pièces à l'intérieur du produit portent une tension élevée et peuvent causer des incendies, électrocutions, accidents ou empoisonnements.

Ne soumettez pas les verres du produit à des chocs violents, et ne le cognez pas contre des objets durs. Si un verre est endommagé, il pourrait se briser et causer de sérieux dommages aux yeux et au visage.

Ne jetez pas le produit au feu. Ne chauffez pas le produit. Ne placez pas d'objets combustibles, comme des bougies, à proximité de ce produit. Risque de chaleur excessive, d'incendie ou d'explosion.

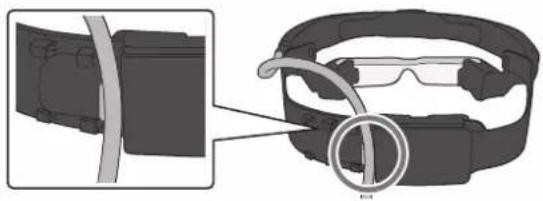

Assurez-vous que le câble ne se prend pas dans des objets environnants lorsque vous portez le produit. Vérifiez aussi que le câble ne s'enroule pas autour de votre cou. Risque d'accident ou de blessure.

Assurez-vous que le câble n'est pas endommagé. Ne pas le faire peut entraîner un incendie ou une électrocution.

• N'endommagez pas le câble.

• Ne placez pas d'objets lourds sur le câble.
• Ne tordez pas, ne tirez pas ou ne pliez pas excessivement le câble.
• Conservez le câble d'alimentation à distance des appareils électriques chauds.

Avertissement Précautions liées à la visualisation d'images

Ne portez pas l'appareil lorsque vous conduisez une voiture, une moto ou un vélo ou lorsque vous effectuez une autre tâche dangereuse. Risque d'accident ou de blessure.

N'utilisez pas ce produit dans des emplacements instables tels que des escaliers ou en altitude. De plus, n'utilisez pas le produit lorsque vous marchez dans des endroits dangereux, par exemple à proximité de machines ou d'équipement qui pourraient se prendre dans les câbles, dans les zones à fort trafic et dans les lieux sombres. Risque d'accident ou de blessure.

Lorsque vous marchez en utilisant ce produit, ou lorsque vous utilisez ce produit dans un endroit dangereux, veillez à ne pas vous blesser par accident, trébuchement, chute ou collision avec un objet ou une personne. Dans la mesure du possible, faites glisser le verre vers le haut pour qu'elle n'entrave pas votre vision.

Lors de la visualisation dans des endroits sombres, il est difficile de voir votre environnement en raison de la luminosité de l'image. Soyez attentif à votre environnement.

Lors de l'utilisation de ce produit dans de petits endroits, soyez attentif à votre environnement.

Lorsque vous portez cet appareil, ne regardez pas directement vers le soleil ou une autre source de lumière, même si vous utilisez le pare-soleil. Cela pourrait causer de sérieux dommages oculaires ou une perte d'acuité visuelle.

⚠️ Avertissement Précautions liées aux anomalies

Dans les situations suivantes, mettez immédiatement le produit hors tension, débranchez le câble d'alimentation et contactez votre revendeur local ou le centre d'entretien Epson. L'utilisation de l'appareil malgré la présence de l'une de ces anomalies peut entraîner un incendie ou une électrocution. N'essayez pas de réparer l'appareil vous-même.

• Si l'appareil émet de la fumée, des odeurs ou des bruits étranges.
• Si de l'eau, des boissons ou des corps étrangers pénètrent dans l'appareil.
  • Si vous avez laissé tomber l'appareil ou si le boîtier est endommagé.

⚠️ Avertissement Précautions liées à la fonction sans fil

Si vous emportez cet appareil dans des zones dans lesquelles l'utilisation des ondes électromagnétiques est interdite, telles que dans les avions ou les hôpitaux, suivez les instructions et éteignez l'appareil ou désactivez la fonction Bluetooth ou LAN sans fil. N'utilisez pas la fonction Bluetooth ou LAN sans fil à proximité d'appareils à commande automatique, comme les portes motorisées ou les alarmes incendie. Si le produit dispose d'une fonction d'allumage automatique, désactivez-la avant d'éteindre le produit. Les ondes électromagnétiques peuvent entraîner des interférences électromagnétiques sur les équipements médicaux ou provoquer leur dysfonctionnement.

Remarques sur l'utilisation de la fonction Bluetooth ou LAN sans fil dans des institutions médicales.

- N'apportez pas cet appareil dans des salles d'opération, des unités de soins intensifs (USI), ou des unités de soins cardiaques (USC).

• Dans des salles communes ou des chambres de malades, éteignez l'appareil ou arrêtez les ondes électromagnétiques.
• Même hors des chambres, éteignez l'appareil ou arrêtez les ondes électromagnétiques si des appareils médicaux électroniques sont présents.
• Respectez tous les règlements établis par les institutions médicales qui interdisent l'utilisation d'appareils émettant des ondes électromagnétiques, ou qui interdisent l'entrée dans certaines zones avec ces appareils.
• Si le produit dispose d'une fonction d'allumage automatique, désactivez-la avant d'éteindre le produit.

Si vous portez un stimulateur ou un défibrillateur interne, assurez vous de garder une distance d'au moins 22 cm entre cet appareil et le dispositif implanté lorsque vous utilisez la fonction Bluetooth ou LAN sans fil. Les ondes électromagnétiques peuvent influencer le fonctionnement des stimulateurs ou défibrillateurs internes. Éteignez ce produit ou arrêtez les ondes électromagnétiques si vous vous trouvez dans un emplacement dans lequel une personne à proximité pourrait avoir un stimulateur, par exemple dans un train bondé.

⚠ Attention Précautions liées à l'environnement et aux conditions d'utilisation

Ne placez pas l'appareil dans des endroits sujets à des vibrations ou des chocs.

Lorsque vous visualisez des images avec le produit, vérifiez la sécurité de votre environnement et ne laissez pas d'objets fragiles à proximité lorsque vous portez les lunettes. Les images que vous visionnez peuvent provoquer des mouvements involontaires susceptibles d'endommager des objets autour de vous ou de blesser les personnes qui vous entourent.

Ne placez pas l'appareil près de lignes à haute tension ou d'objets aimantés. Risque de casse, de dysfonctionnement ou de défaillance.

Lorsque vous effectuez la maintenance, veillez à éteindre le produit et à débrancher le cordon d'alimentation, la prise et tous les câbles. Ne pas le faire peut entraîner une électrocution.

Interrompez le chargement de la batterie si le chargement n'est pas terminé après la durée de charge indiquée. Continuer le chargement peut entraîner une fuite du liquide, augmenter la température de la batterie, provoquer une explosion ou un incendie.

Si les batteries ne sont pas manipulées correctement, elles peuvent exploser ou fuir et causer un incendie, des blessures et la corrosion du produit. Prenez les précautions suivantes pour vous assurer d'utiliser ce produit en toute sécurité.

• N'utilisez pas différents types de pile en même temps, et ne mélangez pas piles usagées et neuves.
• N'utilisez pas de batteries autres que celles précisées dans le Guide de l'utilisateur.
• Si une batterie fuit, essuyez le liquide répandu avec un chiffon et remplacez la batterie par une batterie neuve (si du liquide atteint vos mains, lavez-les immédiatement à l'eau).
• Retirez immédiatement les batteries lorsqu'il est temps de les remplacer.
• Retirez les batteries si vous ne prévoyez pas d'utiliser le produit pendant une période prolongée.
• Ne chauffez pas les batteries et ne les jetez pas au feu ou à l'eau.

⚠ Attention Précautions d'utilisation du produit

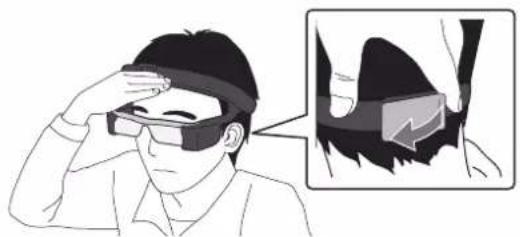

Ne serrez pas le bandeau trop fort lorsque vous portez le produit. Vous pourriez subir des blessures ou des éruptions cutanées à cause de la pression.

Cessez d'utiliser ce produit si la peau qui est en contact avec le produit (visage, crâne et ainsi de suite) vous démange lorsque vous portez le produit ou si vous remarquez des éruptions cutanées inhabituelles, et consultez votre dermatologue. Certaines allergies au revêtement ou au matériau des lunettes peuvent se produire.

Si vous transpirez lors de l'utilisation du produit, essuyez la sueur de votre tête, de votre visage et de l'appareil. L'utilisation de l'appareil malgré la présence d'une de ces réactions peut entraîner des démangeaisons ou une éruption cutanée.

Maintenez le contrôleur fermement, ou placez-le sur une surface stable et assurez-vous de ne pas tirer avec trop de force sur les câbles. Si les lunettes tombent en raison du poids du contrôleur, vous risquez de vous blesser ou d'endommager les lunettes.

Recyclez cet appareil en accord avec les lois et règlements locaux.

⚠ Attention Précautions liées à la visualisation des images

Faites toujours des pauses fréquentes lorsque vous visualisez des images avec l'appareil. Vous risquez une fatigue oculaire en cas d'utilisation prolongée. Si vous vous sentez fatigué ou indisposé même après avoir fait une pause, interrompez immédiatement le visionnage.

Ne laissez pas tomber l'appareil et ne le manipulez pas avec une force excessive. Si l'appareil se brise suite à un impact, comme une chute, ne l'utilisez plus. Continuer à utiliser l'appareil dans cet état peut entraîner des blessures en raison de la présence de bris de verre.

De plus, ne placez pas vos doigts entre les parties mobiles de l'appareil, telles que les charnières. Risque de blessure.

Assurez-vous de porter l'appareil correctement. La visualisation prolongée d'images mal affichées peut causer des nausées.

Ce produit ne doit être utilisé qu'aux fins énoncées dans les manuels. Toute autre utilisation peut entraîner des blessures.

En cas de problème ou de dysfonctionnements, cessez immédiatement d'utiliser l'appareil. Continuer à utiliser ce produit dans ces conditions peut entraîner des blessures ou provoquer un malaise.

La perception des images 3D varie selon les personnes. Interrompez l'utilisation de la fonction 3D si vous éprouvez une sensation d'inconfort ou que vous ne percevez pas la 3D. Vous risquez de vous sentir mal si vous continuez à visionner les images 3D.

Les enfants de six ans et moins ne doivent pas utiliser cet appareil, leur acuité visuelle étant toujours en développement. Pour les enfants de sept ans et plus, évitez d'utiliser le produit pendant trop longtemps, et assurez-vous que l'enfant est toujours surveillé physique-ment. Vérifiez aussi que leurs yeux ne sont pas fatigués.

N'utilisez pas ce produit si vous êtes sensible à la lumière ou ressentez des nausées. Vous risquez sinon d'aggraver votre état.

N'utilisez pas ce produit si vous présentez une pathologie oculaire. Vous risquez sinon d'aggraver vos symptômes, comme le strabisme, l'amblyopie ou l'anisométropie.

⚠ Attention Précautions liées aux anomalies

Les données stockées sur l'appareil, comme les vidéos ou images, peuvent

se perdre ou être endommagées lorsque l'appareil présente un dysfonctionnement, est réparé ou pendant son entretien. Epson n'assume aucune responsabilité pour les pertes de données, dommages aux données ou pertes de profits découlant de telles situations.

Vous pouvez recycler les batteries au lithium-ion usagées. Lorsque la batterie interne du produit atteint la fin de sa durée de vie, contactez un centre de service pour plus d'informations sur le recyclage.

Étanchéité à l'eau et à la poussière

Lorsque le couvercle des batteries et les couvercles des ports du produit sont installés correctement, le produit résiste à la poussière et à l'humidité atteignant la norme IP54 basée sur JISC0920 (IEC60529:2001), ce qui a été confirmé par des tests effectués par des tiers. Les caractéristiques de résistance à la poussière et d'étanchéité du produit ne garantissent pas que le produit fonctionnera dans toutes les conditions ou protégera le produit contre les dysfonctionnements. La garantie est annulée si des dysfonctionnements ont été causés par une mauvaise manipulation du produit par l'utilisateur.

Niveau de résistance à la poussière conforme IP5X

• Cela empêche la poussière de pénétrer à l'intérieur du produit.
• Même si une petite quantité de poussière pénètre dans le produit, ce dernier peut encore fonctionner normalement.

Niveau d'étanchéité conforme IPX4

Si le produit est exposé à l'eau à des températures normales sous un robinet à un débit de 10 L/min pendant plus de cinq minutes, l'eau ne pénètre pas dans le produit et ce dernier peut fonctionner normalement.

⚠ Attention Précautions relatives à la protection contre la poussière et à l'étanchéité

Lors de l'utilisation du produit, retirez tous les câbles connectés et fermez correctement le couvercle des batteries, le couvercle de l'adaptateur secteur et le couvercle du port micro USB. Lorsque vous utilisez ces couvercles pour le remplacement des batteries ou à d'autres fins, ouvrez-les à un endroit à l'écart de l'eau et de la poussière, et ne manipulez pas le produit les mains mouillées. Si de petits corps étrangers, comme des cheveux ou du sable entrent dans les ports, cela pourrait permettre à l'eau ou la poussière d'entrer dans le produit. Lorsque le câble d'alimentation ou le câble microUSB est connecté au produit, les performances de résistance à la poussière et d'étanchéité du produit ne sont pas conservées.

Ne faites pas tomber le produit et ne l'endommagez pas. Cela pourrait causer la dégradation des performances de résistance à la poussière et d'étanchéité.

Ne retirez pas la partie caoutchoutée à l'arrière de chaque couvercle. Ne laissez pas de saletés se coller à la partie caoutchoutée. Cela pourrait causer la dégradation des performances de résistance à la poussière et d'étanchéité.

Évitez les éclaboussures d'autres liquides (tels que les solvants organiques, l'eau savonneuse, l'eau de sources chaudes ou l'eau de mer), et ne placez pas le produit dans l'eau volontairement.

Ne laissez pas le produit dans des emplacements soumis à une forte humidité, comme les salles de bains.

N'utilisez pas ce produit sous une forte pluie.

Si de la pluie ou des éclaboussures d'eau atteignent le produit, essuyez ce dernier avec un chiffon sec dès que possible.

Noms et fonctions des pièces

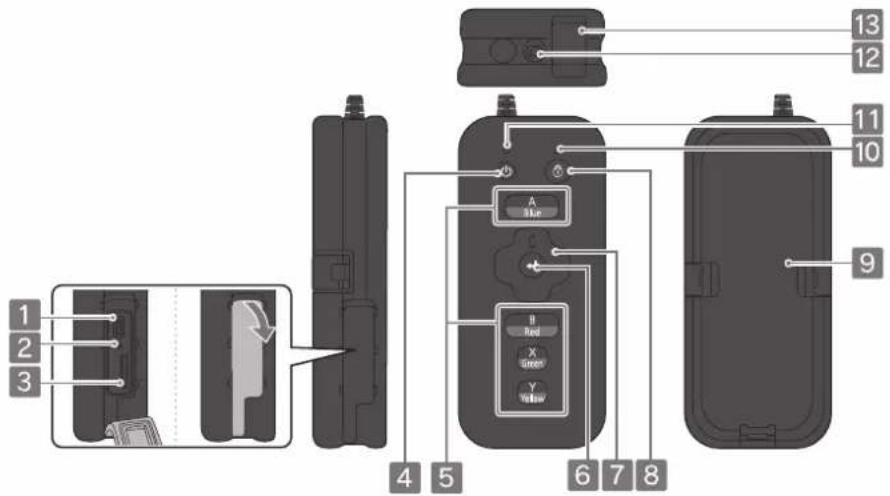

Contrôleur

Les illustrations montrent le contrôleur une fois retiré du support de contrôleur.

1 2 3 4 5 6 7 8 9 10 11 12 13 Blue Red Green Value

1 Port microUSB

Lors de la connexion à un ordinateur ou appareil similaire, utilisez un câble USB disponible dans le commerce.

2 Bouton de réinitialisation

Si le produit cesse de fonctionner, appuyez sur ce bouton pour le forcer à s'éteindre.

3 Fente de la carte microSD

Insérez une carte microSD disponible dans le commerce.

4 Bouton d'alimentation [💡]

Allume ou éteint le produit.

Les fonctions des touches varient selon l'application utilisée. Voici les paramètres par défaut.

Touche Fonction
Touche A (bleue) Affiche l'écran précédent.
Touche B (rouge)	Appuyez sur cette touche pour retourner à l'écran d'accueil.
Touche X (verte) Affiche les menus disponibles pour l'écran actuel.
Touche Y (jaune)	Permet de passer d'une fonction en cours à une autre lorsque vous appuyez sur la croix. Cela vous permet ainsi d'ajuster le volume et la luminosité ou de passer du mode 2D au mode 3D.

6 Touche Entrée [←]

Sélectionne ou confirme l'élément lors des réglages ou de l'utilisation d'une application.

7 Touche de croix

Sélectionne des éléments et déplace le curseur lors des réglages ou de l'utilisation d'une application.

8 Bouton de verrouillage des touches [ 🔒]

Désactive les opérations du contrôleur (mode verrouillage des touches) pour éviter les utilisations accidentelles.

→ «Désactiver les commandes du contrôleur (Verrouillage des touches)» p. 8

9 Couvercle des batteries

Retirez le couvercle lors du retrait de la batterie.

Vous ne pouvez pas retirer le couvercle lorsque le contrôleur est dans son support.

10 Voyant de verrouillage des touches

S'éclaire en bleu lorsque le verrouillage des touches est activé.

11 Voyant d'alimentation

Vous pouvez vérifier l'état du produit selon la couleur et l'état d'éclairage du voyant.

État du voyant État du produit
Bleu clair En fonctionnement
Clignotement bleu clair (toutes les secondes)	Démarrage / arrêt
Clignotement bleu clair (une fois toutes les trois secondes)	Chargement en cours
Bleu Mode veille
Clignotement rouge	La batterie est faiblement chargée/ Erreur au démarrage
Clignotement rouge trois fois	Niveau de batterie insuffisant pour démarrer
Clignotement en rouge et bleu Mode remplacement des batteries

12 Prise écouteurs

Se connecte aux écouteurs mono fournis avec le micro.

13 Port de l'adaptateur secteur

Se connecte à l'adaptateur secteur pour recharger le produit.

→ «Recharger la batterie» p. 6

Préparations

Recharger la batterie

Veillez à recharger le produit avant sa première utilisation. La recharge initiale prend environ trois heures.

Attention

Veillez à installer deux batteries lors de l'utilisation du produit.

1 Retirez le couvercle des batteries.

2 Installez deux batteries.

Alignez les connecteurs de la batterie avec ceux de l'appareil, puis appuyez sur la batterie jusqu'à ce qu'elle s'encliquête en place.

3 Fixez le couvercle des batteries.

4 Connectez le contrôleur, l'adaptateur secteur et le câble secteur.

5 Branchez le câble secteur.

Le voyant d'alimentation clignote en bleu clair. La recharge est terminée lorsque le voyant d'alimentation ne clignote plus et s'éclaire en bleu clair. Débranchez l'adaptateur secteur et le câble secteur.

Remarque

Lorsque la recharge est terminée avec deux batteries installées, vous pouvez utiliser le produit pendant environ quatre heures. Elle peut varier en fonction des applications exécutées et des conditions environnementales d'utilisation.

Remplacement de la batterie

Cette section explique comment remplacer une batterie faible par une batterie chargée. Vous devez acheter des batteries optionnelles et un chargeur pour le remplacement.

Vous pouvez remplacer les batteries lorsque le produit est en marche.

Attention

• Ne retirez pas deux batteries en même temps lorsque le produit est allumé. Les données et les paramètres enregistrés peuvent être effacés.
• Lorsque vous prévoyez de ne pas utiliser ce produit pendant une période prolongée, la charge de la batterie de secours qui enregistre les paramètres de date et d'heure peut s'épuiser et causer la réinitialisation de la date et de l'heure.

«Les paramètres de date et d'heure sont réinitialisés» p. 20

Remarque

Ce produit est livré avec une fonction qui vous montre comment remplacer les batteries en mode de remplacement des batteries. Appuyez sur le bouton d'alimentation [💡] et le bouton de verrouillage des touches [💡] en même temps, puis remplacez les batteries en suivant les instructions affichées sur les lunettes.

1 Retirez le couvercle des batteries.

Le voyant de batterie pour signaler une batterie à remplacer clignote en rouge.

Lorsque le produit est éteint, le voyant de batterie ne fonctionne pas.

2 Retirez une batterie.

Soulevez la batterie tout en appuyant sur la languette.

3 Installez la batterie chargée.

Alignez les connecteurs de la batterie avec ceux de l'appareil, puis appuyez sur la batterie jusqu'à ce qu'elle s'encliquête en place.

Le voyant de batterie s'éclaire en vert avant l'arrêt.

Si le voyant de batterie de l'autre batterie clignote en rouge, répétez la procédure pour remplacer cette batterie. Lorsque les deux voyants de batterie s'éteignent, le remplacement de la batterie est terminé.

4 Fixez le couvercle des batteries.

Remarque

Si le voyant de batterie clignote en rouge et vert, une erreur est survenue sur la batterie. Éteignez le produit, attendez un moment et rallumez-le.

Remplacer le coussinet intérieur

Il existe trois types (A/B/C) de coussinets intérieurs de remplacement disponibles pour le BT-2000, et un pour le BT-2200.

Lorsque vous achetez le BT-2000, le coussinet intérieur B est fixé au casque. Si les lunettes sont serrées, remplacez le coussinet intérieur avec les modèles A ou C. L'utilisation d'un plus petit coussinet desserre les lunettes.

1 Saisissez le centre du coussinet intérieur et soulevez-le délicatement pour le retirer.

2 Alignez la rainure en bas du coussinet intérieur de remplacement avec les languettes sur le casque.

Appuyez sur la rainure sur le haut et les languettes sur la gauche et la droite du coussinet intérieur du casque pour installer.

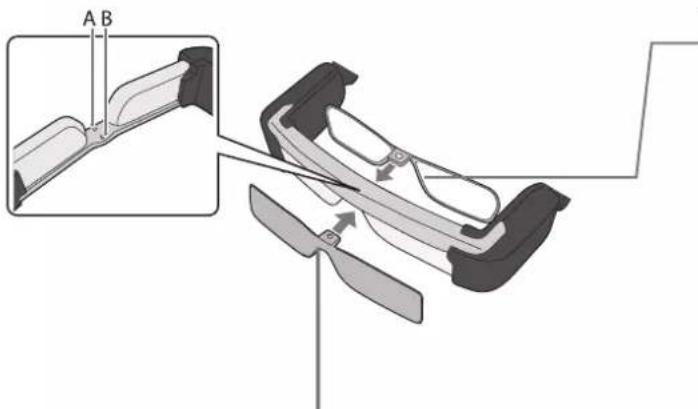

Installer le pare-soleil/l'écran protecteur/le support des verres

Installez le pare-soleil/écran protecteur/support des verres avec la clé hexagonale et les vis fournies avec le produit.

A B

Installez le pare-soleil ou écran protecteur sur l'extérieur du casque et fixez-le avec le trou de vis (A). Vous ne pouvez pas installer le pare-soleil et l'écran protecteur en même temps.

Avant d'installer le support de lentille sur le casque, consultez votre opticien et demandez-lui d'installer les lentilles sur le support de lentille. Une fois les lentilles installées, installez le support sur l'intérieur du casque et fixez-le via le trou de vis (B).

(Le coût de ces verres est à la charge de l'utilisateur. Certains opticiens pourraient ne pas être en mesure d'effectuer cette procédure.)

Verres compatibles avec le support

Verres (L x H) 50 x 24 mm

Plaquettes nasales 20 mm

Monture PD 70mm

Courbure 4

Remarque

Certains verres spéciaux, comme les verres colorés, à effet miroir ou polarisés, ne permettent pas de voir les images.

Mise sous et hors tension

Remarque

Avant d'allumer l'appareil, vérifiez le niveau des batteries.

→ «Recharger la batterie» p. 6

Allumer l'appareil

Appuyez sur le bouton d'alimentation [♪]jusqu'à ce que le voyant d'alimentation s'éclaire en bleu clair.

A Blue

Le voyant d'alimentation bleu clair clignote au démarrage. Le démarrage est terminé lorsque le voyant d'alimentation ne clignote plus et reste allumé en bleu clair.

Lorsque vous allumez le produit, les images s'affichent à environ 4 m de vous à travers les verres.

4m

Remarque

La perception des images varie selon les personnes.

Désactiver l'écran lorsque l'appareil est en (mode Veille)

Lorsque vous appuyez brièvement sur le bouton d'alimentation [💡], le voyant d'alimentation s'éclaire en bleu et le produit entre en mode veille. Appuyez de nouveau brièvement sur le bouton d'alimentation [💡] pour sortir le produit du mode veille.

Désactiver les commandes du contrôleur (Verrouillage des touches)

Lorsque vous maintenez la touche de verrouillage [enfoncée, l'indicateur de verrouillage des touches s'éclaire en bleu et le verrouillage des touches est activé. Appuyez de nouveau sur la touche de verrouillage [pour déverrouiller les touches.

Arrêter l'appareil

Maintenez le bouton d'alimentation [enfoncé pendant plus d'une seconde, puis sélectionnez [OK] pour le message qui s'affiche sur les lunettes.

Remarque

Si le produit se fige, vous pouvez le forcer à s'éteindre en utilisant l'une des méthodes suivantes.

• Maintenez le bouton d'alimentation [💡] enfoncé pendant plus de huit secondes.
• Utilisez un objet fin pour appuyer sur le bouton de réinitialisation pendant au moins deux secondes.

Ne forcez le produit à se fermer que s'il se fige. Les données et les paramètres enregistrés peuvent être effacés.

Porter le contrôleur

⚠️Avertissement Précautions d'utilisation du produit

- Assurez-vous que les pièces suivantes ne sont pas endommagées chaque fois que vous utilisez ce produit.

• Support de contrôleur
- Brassard
- Support d'épaule (en option)
- Pince d'enrouleur

Si vous remarquez des problèmes avec un de ces éléments, n'utilisez pas le produit car il ne peut pas être fixé de façon sûre et pourrait causer un accident ou une blessure.

- Si les câbles se détendent lorsque vous portez le contrôleur, ils peuvent se coincer dans un objet et causer des accidents ou des blessures. Assurez-vous que tous les câbles sont bien connectés.

Vous pouvez porter le contrôleur sur votre bras ou à la taille.

Lorsque vous utilisez le support d'épaule en option, vous pouvez également porter ce produit sur votre poitrine.

Lorsque vous travaillez, veillez à porter le produit dans une position qui ne gène pas vos mouvements.

Remarque

Avant de mettre le contrôleur et le casque, mettez les écouteurs mono fournis avec micro. Connectez l'ensemble à la prise des écouteurs sur le contrôleur et portez-le tout comme sur l'illustration sur la droite.

Attention

Lorsque vous retirez le contrôleur de son support, poussez le contrôleur hors du trou sur le bas du support. Ne tirez pas sur les cordons pour enlever les câbles.

Porter le contrôleur sur votre taille

Attachez le support du contrôleur sur la ceinture autour de votre taille.

Attention

Si vous ne portez pas de ceinture, vous ne pouvez pas porter le contrôleur sur votre taille.

1 Placez le contrôleur dans le support du contrôleur.

Placez-le dans le support en vous assurant que le panneau de commande du contrôleur est visible.

2 Enfilez la bande à l'arrière du support du contrôleur entre votre ceinture et votre pantalon.

3 Fixez la bande sur le bas du support du contrôleur.

4 Enroulez le câble supplémentaire et fixez-le avec la sangle.

Assurez-vous que le câble ne se prend pas dans des objets environnants.

5 Fixez le câble avec la pince d'enrouleur.

Fixez la pince d'enrouleur sur votre col afin que le câble descendé à proximité de votre abdomen.

Porter le contrôleur sur votre bras

Cette section explique comment porter le contrôleur sur votre bras avec le brassard.

1 Placez le contrôleur dans le support du contrôleur.

Placez-le dans le support en vous assurant que le panneau de commande du contrôleur est visible.

2 Faites passer le brassard par le support du contrôleur, et créez une boucle à peu près à la taille de l'épaisseur de votre bras.

Le brassard peut également être enfilé à la verticale.

3 Placez le support du contrôleur sur votre bras et fixez-le avec le brassard.

4 Enroulez le câble supplémentaire et fixez-le avec la sangle.

Assurez-vous que le câble ne se prend pas dans des objets environnants.

5 Fixez le câble avec la pince d'enrouleur.

Fixez la pince d'enrouleur sur votre collier.

Porter le support d'épaule

Vous pouvez utiliser le support d'épaule en option pour porter le contrôleur

sur votre poitrine.

Remarque

• Veillez à utiliser la fixation de retenue sur le boîtier d'accessoire pour empêcher la chute du produit.
• Vous pouvez également fixer une lampe sur le support d'épaule.

1 Placez le contrôleur dans le support du contrôleur.

Placez-le dans le support en vous assurant que le panneau de commande du contrôleur est visible.

2 Réglez le support d'épaule afin que le contrôleur se trouve à l'avant, puis serrez l'ajusteur.

Portez le support d'épaule de sorte que le panneau de configuration du contrôleur se trouve à l'avant.

3 Réglez la longueur de la ceinture.

Réglez la longueur pour que le contrôleur se trouve dans une position à partir de laquelle il peut être utilisé facilement.

4 Fixez le câble avec la pince d'enrouleur.

Fixez la pince d'enrouleur sur la ceinture du support d'épaule, et faites cheminer le câble dans votre dos.

	LunetteFixez le casque pour visionner des images.→ «4. Porter les lunettes» p. 14
	Contrôleur (avec support de contrôleur)Fait fonctionner le produit.→ «Porter le contrôleur» p. 9
	BrassardVous permet de porter le contrôleur sur votre bras.
	Pince d'enrouleurUtilisez cela pour fixer le câble.
	Blocs de batterie (x2)Alimente le produit.→ «Recharger la batterie» p. 6
	Adaptateur secteur/câble sec- teurRecharge le produit.→ «Recharger la batterie» p. 6

Pare-soleil

Permet de protéger le produit lorsque la lumière extérieure est trop vive.

«Installer le pare-soleil/l'écran protecteur/le support des verres» p. 7

Écran protecteur

Protège les verres du produit des corps étrangers et flottants.

«Installer le pare-soleil/l'écran protecteur/le support des verres» p. 7

Support des verres

Installez les verres sur le support et fixez ce dernier au casque. Cela permet aux utilisateurs qui portent des lunettes de les enlever avant de mettre l'appareil.

«Installer le pare-soleil/l'écran protecteur/le support des verres» p. 7

Oreillettes mono avec micro- phone

Pour diffuser l'audio depuis le produit et recevoir l'audio dans le produit.

Clé hexagonale et vis (x2)

Utilisez-les pour fixer le support des verres, le pare-soleil et l'écran protecteur.

Supports de casque (x4)

Utilisez-les pour fixer le casque et les lunettes.

Guide de l'utilisateur

Tailles de casque prises en charge

Dimensions externes Largeur 260 mm, profondeur inférieure à 300 mm

Longueur de bord Moins de 45 mm

Périmètre Moins de 800 mm

Largeur de bord Moins de 180 mm

* Vous ne pouvez pas l'utiliser pour les lunettes avec un masque de protection à l'avant ou lorsqu'une protection est fixée sur les lunettes.
* Vous ne pouvez pas l'utiliser avec des lunettes ayant un bord tout autour du casque.
* Vous ne pouvez pas l'utiliser avec des casques de vélo, de moto ou de chantier.

Noms et fonctions des pièces

Lunettes (BT-2200)

Permet de capturer des images et des vidéos. Retirez le film protecteur avant utilisation. Vous pouvez ajuster l'angle de l'appareil photo.

2 Voyant de l'appareil photo

Clignote lorsque l'appareil photo fonctionne.

3 Capteur de luminosité

Détecte la luminosité des environs et ajuste automatiquement la luminosité de l'écran.

4 Coussinet du bandeau

Se place sur votre front lorsque vous portez les lunettes. Le coussinet du bandeau est équipé d'un capteur intégré pour détecter la position et la direction du produit.

5 Objectif

Affiche des images. Lorsque vous n'affichez pas d'images, vous pouvez faire glisser les verres sur le coussinet du bandeau.

6 Réglage des verres

Vous pouvez ajuster la position des verres verticalement. Réglez la gauche et la droite de la même quantité pour que le verre ne soit pas incliné lors du réglage.

7 Bande élastique

Fixe les lunettes sur votre casque.

→ «Remplacer la bande élastique (BT-2200)» p. 14

8 Support de casque

Utilisez les quatre supports de casque pour vous assurer que le casque ne se détache pas pendant l'utilisation. Fixe également le câble lors du port des lunettes.

9 Ajusteur

Ajuste la longueur du bandeau en fonction de la taille de la casquette.

10 Support de bande

Faites cheminer la bande à travers chacun des supports lorsque vous la replacez.

11 Coussinet intérieur

S'attache à l'avant du casque.

12 Trous de vis pour fixer le pare-soleil/écran protecteur/support des verres

Installez le pare-soleil/écran protecteur en utilisant les trous de vis extérieurs. Installez le support des verres en utilisant les trous de vis intérieurs.

→ «Installer le pare-soleil/l'écran protecteur/le support des verres» p. 7

Porter le produit

Pour le BT-2200, vous devez fixer les lunettes au casque avant de porter l'ensemble.

→ «Tailles de casque prises en charge» p. 11

Avertissement Précautions d'utilisation du produit

Vérifiez les objets suivants chaque fois que vous utilisez ce produit.

Les verres doivent s'arrêter à la position d'élévation Faites cheminer le câble à travers les deux points des supports de lunettes Le support des lunettes, le support de bande et l'ajusteur ne doivent pas être endommagés, fissurés ou déformés Les verres ne doivent pas toucher le bord des lunettes lorsqu'ils sont relevés Fixez les quatre supports de lunettes sur les lunettes Le câble sort à l'arrière La bande élastique ne doit pas être lâche La bande élastique ne doit pas être coupée, fissurée, fendue ou sale

Si vous remarquez des problèmes avec un de ces éléments, n'utilisez pas le produit car il ne peut pas être fixé de façon sûre et pourrait causer un accident ou une blessure. De plus, veillez à remplacer les consommables endommagés ou usés.

• Avant d'utiliser ce produit, vérifiez qu'il peut être porté conformément aux procédures de la section «Porter le contrôleur» p. 9 ainsi que celles de cette page et des pages suivantes.
• Dans la mesure du possible, assurez-vous que les câbles sont fixés à votre corps et ne traînent ou ne pendent pas. Si les câbles se détendent, ils peuvent se coincer dans un objet et causer des accidents ou des blessures.

1. Fixer les lunettes sur le casque

1 Ajustez la longueur du bandeau en fonction de la taille du casque.

Ajustez de sorte à éviter de laisser du mou dans la bande en caoutchouc.

2 Fixez les supports de casque sur la bande élastique.

Fixez en deux à l'avant (où le caoutchouc est doublé) et deux à l'arrière.

Assurez-vous que les supports de casque sont orientés dans la bonne direction.

3 Lorsque le coussinet est collé à l'avant du casque, fixez la bande élastique sur la partie inférieure du casque.

• Ajustez les lunettes de sorte à les aligner avec l'axe du casque.
• Faites cheminer le câble par-dessus la bande élastique.

Remarque

En raison des caractéristiques du matériau de la bande élastique, la couleur de cette dernière peut déteindre sur le casque.

Pour le nettoyage, consultez la méthode de nettoyage recommandée pour le casque.

4 Fixez les quatre supports de lunettes sur les lu-nettes.

Veillez à fixer les supports de casque à des emplacements auxquels ils n'endommageront pas le matériau de protection à l'intérieur du casque.

5 Faites cheminer les câbles à travers les supports de casque (deux points) en les faisant sortir par l'arrière du casque.

• Assurez-vous que le câble n'est pas endommagé lorsque vous le faites cheminer à travers les supports de casque.
• Lorsque les lunettes sont fixées sur le casque, ne les soumettez pas à des chocs puissants.
• Lorsque vous ne portez pas le casque, placez-le sur une table, un établi ou autre objet similaire. Si le casque est suspendu à un crochet sur un mur ou mécanisme semblable, il pourrait tomber et être endommagé.

2. Porter le contrôleur

→ «Porter le contrôleur» p. 9

3. Allumer l'appareil

Vérifiez que le voyant d'alimentation sur le produit est éclairé en bleu clair (allumé).

4. Porter les lunettes

Le poids des lunettes pouvant facilement faire glisser le casque vers l'avant, assurez-vous que le casque est bien fixé sur votre tête.

Attention

Lorsque le verre est abaissé, votre champ de vision se rétrécit même lorsque rien ne s'affiche. Lorsque vous ne visionnez pas d'images, n'oubliez pas de relever les verres pour votre propre sécurité.

Remarque

Les lunettes peuvent se porter par dessus des lunettes de correction si celles-ci font au maximum 143 mm de large.

1 Mettez le casque.

Fixez la sangle du menton et l'ajusteur pour que le casque ne glisse pas lorsque vous travaillez.

2 Abaissez les verres sous le bord du casque.

Si les verres touchent le bord du casque lorsque vous les abaissez, vous devez fixer les lunettes à nouveau.

→ «1. Fixer les lunettes sur le casque» p. 13

3 Ajustez la position du coussinet pour que l'image s'affiche à la bonne position sur les verres.

Soulevez et abaissez les verres et ajustez-les pour qu'ils ne touchent pas le bord du casque.

Si les verres sont en dessous du niveau de l'œil et que vous ne pouvez pas voir les images, utilisez le capuchon intérieur dédié du casque.

4 Si vous ne pouvez pas visualiser une partie de l'image, ajustez le dispositif de réglage sur le côté des verres.

Réglez la gauche et la droite de la même quantité pour que le verre ne soit pas incliné.

Si vous ne pouvez toujours pas visualiser des images après ce réglage, reprenez depuis l'étape 3.

5 Vérifiez que vous pouvez faire glisser les verres vers le haut et assurer la visibilité.

Si votre vision est gênée lorsque vous remontez les verres, ou si vous ne pouvez pas remonter les verres, reprenez depuis l'étape 1.

Attention

Pour empêcher la chute des lunettes lorsque vous retirez le casque, tenez le coussinet dans une main tout en retirant le casque.

Remplacer la bande élastique (BT-2200)

Si la bande élastique des lunettes se détériore, remplacez-la par une nouvelle bande élastique.

1 Pliez la bande en deux et faites-la cheminer à travers l'ajusteur.

Veillez à faire cheminer la bande à travers la partie irrégulière à l'arrière de l'ajusteur.

2 Faites cheminer la bande à travers l'espace au centre de l'ajusteur.

Tirez le bord dépassant de la bande élastique pliée vers le côté casque (section ronde intérieure).

Portez les lunettes pour voir les images.

→ «3. Porter les lunettes» p. 17

Contrôleur (avec support de contrôleur)

Fait fonctionner le produit.

→ «Porter le contrôleur» p. 9

Brassard

Vous permet de porter le contrôleur sur votre bras.

Pince d'enrouleur

Utilisez cela pour fixer le câble.

Blocs de batterie (x2)

Alimente le produit.

→ «Recharger la batterie» p. 6

Adaptateur secteur/câble sec- teur

Recharge le produit.

→ «Recharger la batterie» p. 6

Pare-soleil

Permet de protéger le produit lorsque la lumière extérieure est trop vive.

→ «Installer le pare-soleil/l'écran protecteur/le support des verres» p. 7

Écran protecteur

Protège les verres du produit des corps étrangers et flottants.

→ «Installer le pare-soleil/l'écran protecteur/le support des verres» p. 7

Support des verres

Installez les verres sur le support et fixez ce dernier au casque. Cela permet aux utilisateurs qui portent des lunettes de les enlever avant de mettre l'appareil.

«Installer le pare-soleil/l'écran protecteur/le support des verres» p. 7

Oreillettes mono avec micro- phone

Pour diffuser l'audio depuis le produit et recevoir l'audio dans le produit.

Clé hexagonale et vis (x2)

Utilisez-les pour fixer le support des verres, le pare-soleil et l'écran protecteur.

Coussinets intérieurs (A/B/C)

Fixez à l'intérieur du casque pour ajuster le bandeau sur une position confortable. Le coussinet intérieur B est fixé au casque au moment de l'achat.

→ «Remplacer le coussinet intérieur» p. 7

Guide de l'utilisateur

Lunettes (BT-2000)

2 1 3 4 5 6

10 9 7 8

1 Appareil photo

Permet de capturer des images et des vidéos. Retirez le film protecteur avant utilisation. Vous pouvez ajuster l'angle de l'appareil photo.

2 Voyant de l'appareil photo

Clignote lorsque l'appareil photo fonctionne.

3 Capteur de luminosité

Détecte la luminosité des environs et ajuste automatiquement la luminosité de l'écran.

4 Coussinet du bandeau

Se place sur votre front lorsque vous portez les lunettes. Le coussinet du bandeau est équipé d'un capteur intégré pour détecter la position et la direction du produit.

5 Objectif

Affiche des images. Lorsque vous n'affichez pas d'images, vous pouvez faire glisser les verres sur le coussinet du bandeau.

6 Réglage des verres

Vous pouvez ajuster la position des verres verticalement. Réglez la gauche et la droite de la même quantité pour que le verre ne soit pas incliné lors du réglage.

7 Bandeau

Fixe le casque sur votre tête. Vous pouvez ajuster la longueur pour l'adapter à la taille de votre tête (tour de tête : 560 à 640 mm).

8 Attache-câble

Fixe le câble lors du port des lunettes.

9 Trous de vis pour fixer le pare-soleil/écran protecteur/support des verres

Installez le pare-soleil/écran protecteur en utilisant les trous de vis extérieurs. Installez le support des verres en utilisant les trous de vis intérieurs.

→ «Installer le pare-soleil/l'écran protecteur/le support des verres» p. 7

10 Coussinet intérieur (B)

Si les lunettes sont serrées, remplacez le coussinet intérieur avec les modèles A ou C. L'utilisation d'un plus petit coussinet desserre les lunettes.

→ «Remplacer le coussinet intérieur» p. 7

Porter le produit

⚠️ Avertissement Précautions d'utilisation du produit

• Avant d'utiliser ce produit, vérifiez qu'il peut être porté conformément aux procédures de la section «Porter le contrôleur» p. 9 ainsi que celles de cette page et des pages suivantes.
• Dans la mesure du possible, assurez-vous que les câbles sont fixés à votre corps et ne traînent ou ne pendent pas. Si les câbles se détendent, ils peuvent se coincer dans un objet et causer des accidents ou des blessures.

1. Porter le contrôleur

→ «Porter le contrôleur» p. 9

2. Allumer l'appareil

Vérifiez que le voyant d'alimentation sur le produit est éclairé en bleu clair (allumé).

3. Porter les lunettes

Attention

Lorsque le verre est abaissé, votre champ de vision se rétrécit même lorsque rien ne s'affiche. Lorsque vous ne visionnez pas d'images, n'oubliez pas de relever les verres pour votre propre sécurité.

Les lunettes peuvent se porter par dessus des lunettes de correction si celles-ci font au maximum 143 mm de large.

1 Déplacez les verres aussi loin que possible du coussinet du bandeau.

Lorsque vous portez le casque sur une casquette, enlevez cette dernière et mettez-la par-dessus le casque.

• Vous pourriez ne pas pouvoir fixer ce produit sur des casques à bords larges. De plus, si le bord du casque sort trop, il peut gêner l'image de la caméra. La longueur de bord recommandée est de 40 mm ou moins.
  • Ajustez la casquette à votre tête à l'avance.
• Placez le coussinet du bandeau sur le bord de la casquette.
• Ajustez la longueur du bandeau en fonction de la taille de la casquette.

2 Faites passer le câble à travers la section de fixation de câble du casque.

3 Serrez le bandeau et fixez le coussinet du bandeau.

Positionnez les lunettes lorsque vous réglez la position des verres afin de pouvoir visualiser les images clairement. Serrez le bandeau à l'arrière de votre tête afin que le coussinet ne glisse pas hors de position.

Lorsque vous portez le casque avec une casquette, assurez-vous qu'il n'y a pas d'espace entre le bord de la casquette et le coussinet.

4 Si vous ne pouvez pas visualiser une partie de l'image, ajustez le dispositif de réglage sur le côté des verres.

Assurez-vous que le coussinet ne glisse pas hors de position pendant le réglage.

Réglez la gauche et la droite de la même quantité pour que le verre ne soit pas incliné.

Si vous ne pouvez toujours pas visualiser des images après ce réglage, reprenez depuis l'étape 3.

5 Vérifiez que vous pouvez faire glisser les verres vers le haut et assurer la visibilité.

Si votre vision est gênée lorsque vous remontez les verres, ou si vous ne pouvez pas remonter les verres, reprenez depuis l'étape 1.

Attention

N'utilisez pas trop de force lorsque vous réglez la position des lunettes.

Remarque

• Si les lunettes sont serrées, remplacez le coussinet intérieur avec les modèles A ou C. L'utilisation d'un plus petit coussinet desserre les lunettes.
  → «Remplacer le coussinet intérieur» p. 7
• Pour empêcher la chute du produit, maintenez le coussinet avec une main tout en desserrant le bandeau et en retirant les lunettes.

Après avoir utilisé le produit pendant une période prolongée, les vis des verres peuvent devenir lâches.

Resserrez régulièrement les vis avec la clé hexagonale fournie.

Nettoyer les lunettes

- Si vous distinguez des marques sur l'image, ou si celle-ci devient trouble, assurez-vous qu'il n'y a pas de poussière, d'empreintes ou autres saletés sur les verres. Si les verres sont sales, essuyez-les soigneusement avec un chiffon doux.

Attention

Lorsque vous essuyez les verres, n'utilisez pas de liquides de nettoyage ou de solvants organiques.

- Si l'appareil photo est sale, essuyez-le soigneusement avec un chiffon doux.

- Si le coussinet intérieur est sale, utilisez un chiffon mouillé avec de l'eau chaude puis bien essoré, et essuyez le coussinet intérieur soigneusement.

Stockage et transport du casque

• Lors du stockage du produit, placez-le dans sa boîte d'origine ou dans l'étui de transport rigide optionnel.
• Si vous ne prévoyez pas d'utiliser le produit pendant une période prolongée, retirez les batteries avant de le stocker.
• Lorsque vous mettez les lunettes, veillez à les placer à l'horizontale et de sorte à ne pas toucher d'objets durs. Les verres pourraient être endommagés si les lunettes sont placées verres tournés vers le bas et que ces derniers touchent des objets durs.
• Lors du transport des lunettes, veillez à saisir ses deux côtés fermement pour éviter leur chute.

Nettoyage des connecteurs de recharge

Si un des connecteurs d'alimentation du contrôleur (x2) ou des batteries est sale, ou en cas de présence de corps étrangers, la recharge peut être impossible. Débranchez l'adaptateur secteur et le câble secteur, puis essuyez la saleté avec un chiffon sec ou un coton-tige. Nous vous conseillons de nettoyer les connecteurs de recharge régulièrement (une fois tous les trois mois).

Attention

• N'endommagez pas les connecteurs de recharge avec votre doigt ou un objet dur.
• N'exposez pas les connecteurs de recharge à l'eau. Lors du nettoyage des connecteurs de recharge, utilisez un chiffon sec ou un coton-tige.

Dépannage

Si vous remarquez un mauvais fonctionnement, vérifiez ce qui suit.

Le produit ne s'allume pas

• Vérifiez que les batteries sont correctement installées dans le contrôleur.
  • Vérifiez que les batteries sont pleinement rechargées.
• Si l'appareil ne peut pas s'allumer en raison d'une l'alimentation insuffisante, le voyant d'alimentation clignote en rouge trois fois.
• Appuyez sur le bouton d'alimentation [💡] jusqu'à ce que le voyant d'alimentation s'éclaire en bleu clair. Le produit démarre lorsque le voyant d'alimentation clignote en bleu clair. Le démarrage est terminé lorsque le voyant d'alimentation ne clignote plus et reste allumé en bleu clair.

- Si la recharge ne peut pas être effectuée ou que l'appareil ne répond pas, forcez l'arrêt de l'appareil puis rallumez-le.

- Si le contrôleur devient trop chaud en raison d'une utilisation prolongée ou de l'environnement d'utilisation, le produit peut s'éteindre pour des raisons de sécurité. Si vous utilisez ce produit pendant qu'il est en cours de recharge, le contrôleur peut devenir très chaud et causer l'arrêt de la recharge. Attendez que la température descende, puis rallumez le produit.

Impossible de voir les images

Les lunettes peuvent être à la mauvaise hauteur.

(BT-2200)→ «4. Porter les lunettes» p. 14

(BT-2000)→ «3. Porter les lunettes» p. 17

Impossible d'entendre le son

Pour écouter le son du produit, utilisez les écouteurs mono fournis avec micro.

Impossible d'utiliser le contrôleur

• Vous ne pouvez pas effectuer les opérations au contrôleur lorsque le voyant de verrouillage des touches est allumé (verrouillage des touches activé). Appuyez sur la touche de verrouillage [💡] pour déverrouiller les touches.
  «Désactiver les commandes du contrôleur (Verrouillage des touches)» p. 8
• Lorsque le voyant d'alimentation est bleu (en mode Veille), appuyez brièvement sur le bouton d'alimentation [⏻].
  → «Désactiver l'écran lorsque l'appareil est en (mode Veille)» p. 8

Impossible de se connecter au réseau

• Vérifiez que l'environnement de réseau local sans fil (Wi-Fi) est accessible depuis le lieu d'utilisation du produit.
• Vérifiez que les paramètres réseau du produit sont corrects. Contactez votre administrateur réseau pour plus de détails.

Les paramètres de date et d'heure sont réinitialisés

Le produit est équipé d'une batterie de secours pour conserver les paramètres de date et d'heure même si la batterie principale s'épuise. Si vous prévoyez de ne pas utiliser ce produit pendant une période prolongée, la charge de la batterie de secours peut s'épuiser et causer la réinitialisation de la date et de l'heure.

- Veillez à recharger ce produit lorsque la batterie est installée. La recharge complète de la batterie de secours prend environ cinq jours. Vous pouvez continuer à utiliser le produit pendant la recharge de la batterie de secours.

→ «Recharger la batterie» p. 6

- Une fois la batterie de secours rechargée, allumez le produit, sélectionnez [Paramètres] - [SYSTÈME] - [Date et heure], a puis saisissez la date et l'heure.

Éléments en option

Vous pouvez acheter des pièces de rechange pour les pièces usées lors d'une utilisation normale. Consultez le site Web suivant pour en savoir davantage sur l'achat de pièces de rechange. https://tech.moverio.epson.com/ja/store.html

Pour les deux lunettes
	Étui de transport rigideBO-HC2200Utilisez cet étui lors du transport oudu stockage du produit.
	Chargeur de batterie quadrupleBO-QC2000Vous permet de recharger quatre blocs de batterie simultanément. (Les blocs de batterie ne sont pas inclus.)
	Blocs de batterie (x2)*BO-BP2000
	Pack Pare-soleil/écran protecteur*BO-SD2000
	Pack brassard/support decontrôleurBO-PW2000
	Support de contrôleur*BO-CH2200
	Support d'épauleBO-SH2200

* Inclus avec le produit au moment de l'achat.

BT-2000

Pack coussinets intérieurs (A/B/C)*/support des verres*BO-IP2000

BT-2200
	Pack support casque/bande élastique*BO-HP2200
	Pack coussinets intérieurs/support des verres*BO-IP2200

Pack coussinets intérieurs/support des verres*BO-IP2200

Spécifications

Référence du modèle BT-2000(H725A)/BT-2200(H853A)
Matériau Matrice active TFT polysilicium
Taille du panneau LCD Largeur d'écran 0,42" (16:9)
Nombre de pixels sur le panneau LCD 960 points horizontaux et 540 points verticaux
Angle de vue Environ 23 degrés (à la diagonale)
Taille de l'écran virtuel Support de 64" (distance de visionnage virtuel 4 m)
Reproduction des couleurs Couleur 24 bits (environ 16 770 000 couleurs)
Formats de films pris en charge			MP4 (MPEG4+AAC), MPEG2 (H.264+AAC)
Formats d'image pris en charge			JPEG, PNG, BMP, GIF
Formats audio pris en charge			WAV, MP3, AAC
3D pris en charge			Format côte à côte
Mémoire interne	Mémoire principale		1 GB
	Mémoire de l'utilisateur		8 GB
Mémoire externe			microSD (2 Go maximum), microSDHC (32 Go maximum)
Ports du connecteur			microUSB, mini jack à 4 broches (écouteurs avec microphone conformes à la norme CTIA)*1, fente de la carte microSD
Température de fonctionnement			de 0 à 40°C, humidité comprise entre 20 et 80 % (sans condensation)
Température de recharge			de 5 à 35°C, humidité comprise entre 20 et 80 % (sans condensation)
Température de stockage			de -10 à 60°C, humidité comprise entre 10 et 90% (sans condensation)
Tension d'alimentation	Contrôleur		11 V CC 1,64 A (lorsque l'adaptateur secteur est connecté)
Adaptateur secteur	Référence du modèle		AST1116Z2-1
	Fabricant		PHIHONG TECHNOLOGY CO., LTD.
	Tension / Courant nominal		1,64A/11V
Consommation électrique			Lors du fonctionnement à pleine capacité 4000 mW, en mode veille 80 mW, éteint 5 mW
Batterie	Type		Batteries lithium-ion 1240 mAh (x2)
	Teneur en lithium		moins de 1,5 g
	Puissance en wattheures		moins de 20 Wh
Bande de fréquences			IEEE 802.11 b/g/n/a
Plage de fréquences			Bande 2,4 GHz, canaux 1 à 13, bande 5 GHz canaux 36 à 140
Modulation			OFDM, DS-SS
Plage d'interférences possibles			10 m
Autonomie de la batterie			Environ 4 heures (en fonctionnement à haute capacité)
Flabilité Durée de vie			10 000 h (Luminosité par défaut et utilisation continue dans un environnement à 25°C. La luminance de l'écran décline de 50 % par rapport à la phase initiale, et des points commencent à apparaître lorsque l'appareil arrive en fin de vie.)
			MTBF
Dimensions extérieures (longueur x largeur x épaisseur)	Lunette		BT-2000 : 205 x 136 x 100 mm (sans le bandeau)BT-2200 : 206 x 96 x 109 mm (sans le bandeau)
	Contrôleur		70 x 157 x 35,3 mm (sans section protubérante)
Poids	Lunette		BT-2000 : 290 g (sans les câbles)BT-2200 : 270 g (sans les câbles)
	Contrôleur		265 g (sans batteries, environ 50 g par batterie)
Appareil photo	Nombre de pixels		5 millions de pixels
	Résolutions d'image	Images fixes	2596 x 1948 points
		Vidéos	1920 x 1080 points
		Détection de profondeur	640 x 480 points (détection de distance de 30 à 100 cm)
Écouteurs avec micro	Impédance des écouteurs		16 Ω ±15 %
	Sortie des écouteurs		Tension max. de 150 mV ou moinsTension avec caractéristiques de large bande de 75 mV ou plus
	Micro		Microphone à condensateur
Capteurs			GPS/capteur géomagnétique/IMU (accéléromètre, capteur gyroscopique)/capteur de luminosité
Bluetooth 3.0 HSP/A2DP/HID/OPP/SPP/AVRCP
Bluetooth 4.0 LE *2			PXP/FMP

*1 L'utilisation d'une fiche d'adaptation peut restreindre le fonctionnement.
*2 Vous ne pouvez connecter une balise qu'avec les appareils spécifiés par Epson.

Droits de propriété intellectuelle

Marques commerciales

microSDHC Logo est une marque commerciale de SD-3C, LLC.

Wi-Fi® et Wi-Fi Direct™ sont des marques commerciales ou déposées de Wi-Fi Alliance.

Les autres noms de produits cités dans le présent document sont indiqués à des fins d'identification et peuvent être des marques commerciales de leurs propriétaires respectifs. Epson se dégage de toute responsabilité relative à ces marques.

LICENCES DES LOGICIELS LIBRES

En plus des logiciels appartenant à Epson, ce produit utilise des logiciels open source.

La section suivante propose des informations sur les logiciels open source utilisés dans ce produit.

1. Cet appareil inclut des logiciels libres selon les termes des licences de chaque programme. Les programmes open source n'offrent aucune garantie. Cependant, les dysfonctionnements (y compris ceux causés par les programmes open source) survenant sur ce produit n'affectent pas les conditions de la garantie fournie pour ce produit.

2. Nous proposons le code source de certains programmes open source. Si vous voulez recevoir le code source ci-dessus, veuillez visiter le site « http://www.epson.com » et contactez le support client de votre région. Nous fournissons le code source jusqu'à cinq (5) ans après l'arrêt de production de cet appareil. Vous devez respecter les termes des licences de chaque logiciel libre.

3. Les logiciels libres sont fournis SANS AUCUNE GARANTIE, même sans garantie implicite de QUALITÉ MARCHIANDE ET D'ADÉQUATION À UN BESOIN PARTICULIER. Consultez dans l'appareil les contrats de licence de chaque logiciel libre pour plus de détails.

4. Les termes de licences de chaque logiciel libre sont décrits dans l'écran d'accueil > Paramètres > À propos de l'appareil > Informations légales > Licences open source de l'appareil.

Remarques générales

Remarques sur le LAN sans fil	Si vous achetez cet appareil en dehors de l'Amérique du Nord et de Taiwan, veuillez noter que ce produit émet des ondes électromagnétiques LAN sans fil sur les canaux 1 à 13. N'utilisez pas la fonction LAN sans fil en Amérique du Nord et à Taiwan où les canaux LAN sans fil sont limités de 1 à 11 par le Wireless Telegraphy Act (loi sur la télégraphie sans fil).Respectez les lois et les règlements locaux en cas d'utilisation dans d'autres régions.
Réglementations conformément à la loi américaine « Wireless Telegraphy Act »	La loi américaine « Wireless Telegraphy Act » interdit les opérations suivantes :Modification et démontage (y compris de l'antenne)Retrait de l'étiquette de conformitéUtilisation du réseau sans fil de 5 GHz en extérieur
Restrictions d'emploi	Ce produit est fabriqué conformément aux spécifications du pays de vente. Si vous utilisez ce produit en dehors du pays de vente, contactez le centre de support le plus proche.Si ce produit doit être utilisé pour des applications nécessitant une haute fiabilité/sécurité de fonctionnement et de précision, comme dans l'appareillage utilisé dans les transports, l'aviation, les transports ferroviaires, maritimes, l'automobile, les appareils de préventions de catastrophes, divers instruments de sécurité, n'utilisez ce produit qu'après avoir pris en considération les défaillances, sécurités et redondances de votre système de façon à garantir la sécurité et la fiabilité totale du système.Ce produit n'est pas conçu pour être utilisé dans des applications nécessitant une très haute fiabilité/sécurité, comme dans les équipements aérospatiaux, les principaux équipements de communication, les équipements de contrôle nucléaire ou les équipements médicaux lorsqu'il s'agit de soin direct, utilisez votre propre jugement sur l'aptitude à l'emploi après avoir procédé à une évaluation globale.
Remarques sur les fréquences	La bande de fréquence de cet équipement est identique à celle des appareils industriels, comme les fours à micro-ondes, les appareils scientifiques et médicaux, les systèmes d'identification d'objet mobile (RF-ID) (les stations radio sous licence et les stations radio de faible puissance non licenciées (ci-dessous appelées « autres stations radio »)) utilisés dans les lignes de production industrielle.Avant d'utiliser cet appareil, assurcz vous qu'il n'y a pas d'« autres stations radio » à proximité.Si cet appareil génère des interférences RF entre l'appareil et les « autres stations radio », déplacez-vous rapidement, cessez d'utiliser l'appareil et contactez votre fournisseur local pour savoir comment éviter les interférences (en installant des partitions, par exemple).En outre, en cas d'interférences d'ondes radio nocives entre l'appareil et d'« autres stations radio », contactez votre fournisseur local.

Informations relatives à l'authentication

U.S.A.

Contains FCC ID : RYYWYSAAVDXB-E, RYYEYSFCN

Japan

R 001-A05576 R 001-A01718

Canada

Contains IC : 4389B-WYSAAVDXBE , 4389B-EYSFCN

Singapore

Liste des contacts pour projecteurs Epson

Cette liste d'adresses est à jour au mois de mars 2019.

Pour obtenir la toute dernière adresse en date, consultez les sites Web correspondants dont la liste figure ici. Si vous ne trouvez pas ce dont vous avez besoin, visitez la page d'accueil principale de Epson à : www.epson.com.

EUROPE, MIDDLE EAST & AFRICA

ALBANIAITD Sh.p.k.http://www.itd-al.com	AUSTRIAEpson Deutschland GmbHhttps://www.epson.at	BELGIUMEpson Europe B.V.Branch office Belgiumhttps://www.epson.be	BOSNIA AND HERZEGOVINANET d.o.o. Computer Engineeringhttp://www.net.com.ba
BULGARIAEpson Service Center Bulgariahttp://www.kolbis.com	CROATIAMR servis d.o.o.http://www.mrservis.hr	CYPRUSMechatronic Ltd.http://www.mechatronic.com.cy	CZECH REPUBLICEpson Europe B.V.Branch Office Czech Republichttps://www.epson.cz
DENMARKEpson Denmarkhttps://www.epson.dk	ESTONIAEpson Service Center Estoniahttps://www.epson.ee	FINLANDEpson Finlandhttps://www.epson.fi	FRANCE & DOM-TOM TERRITO-RYEpson France S.A.https://www.epson.fr
GERMANYEpson Deutschland GmbHhttps://www.epson.de	GREECEOktabit S.A.https://www.oktabit.gr	HUNGARYEpson Europe B.V.Branch Office Hungaryhttps://www.epson.hu	IRELANDEpson (UK) Ltd.https://www.epson.ie
ISRAELEpson Israelhttps://www.epson.co.il	ITALYEpson Italia s.p.a.https://www.epson.it	KAZAKHSTANEpson Kazakhstan Rep. Officehttp://www.epson.kz	LATVIAEpson Service Center Latviahttps://www.epson.lv
LITHUANIAEpson Service Center Lithuaniahttps://www.epson.lt	LUXEMBURGEpson Europe B.V.Branch office Belgiumhttps://www.epson.be	NORTH MACEDONIADigit Computer Engineeringhttp://digit.net.mk/	NETHERLANDSEpson Europe B.V.Benelux sales officehttps://www.epson.nl
NORWAYEpson Norwayhttps://www.epson.no	POLANDEpson Europe B.V.Branch Office Polandhttps://www.epson.pl	PORTUGALEpson Ibérica S.A.U.Branch Office Portugalhttps://www.epson.pt	ROMANIAEpson Europe B.V.Branch Office Romaniahttps://www.epson.ro
RUSSIAEpson CIShttp://www.epson.ru	UKRAINEEpson Kiev Rep. Officehttp://www.epson.ua	SERBIAAtom partnerhttp://www.atompartner.rs/wp/EWE Comphttps://www.ewe.rs	SLOVAKIAEpson Europe B.V.Branch Office Czech Republichttps://www.epson.sk
SLOVENIABirotehna d.o.o.http://www.birotehna.si	SPAINEpson Ibérica, S.A.U.https://www.epson.es	SWEDENEpson Swedenhttps://www.epson.se	SWITZERLANDEpson Deutschland GmbHBranch office Switzerlandhttps://www.epson.ch
TURKEYTecpro Bilgi Teknolojileri Tic. veSan. Ltd. Sti.http://www.tecpro.com.tr	UKEpson (UK) Ltd.https://www.epson.co.uk	AFRICAHttps://www.epson.co.zaorhttps://www.epson.fr	SOUTH AFRICAEpson South Africahttps://www.epson.co.za

MIDDLE EAST

Epson (Middle East)
