Caractéristiques techniques	Écran 23 pouces, résolution 1366 x 768 pixels, technologie LCD, rétroéclairage LED
Connectivité	2 ports HDMI, 1 port USB, entrée VGA, entrée composite
Audio	2 haut-parleurs de 5 W, son stéréo, technologie de traitement audio
Utilisation	Idéal pour les espaces réduits, compatible avec les consoles de jeux et les ordinateurs
Maintenance	Nettoyer l'écran avec un chiffon doux, vérifier régulièrement les connexions et les mises à jour du firmware
Sécurité	Ne pas exposer à l'humidité, utiliser un support adapté pour éviter les chutes
Informations générales	Consommation d'énergie : 30 W, dimensions avec pied : 54,5 x 39,5 x 17,5 cm

FOIRE AUX QUESTIONS - 23HF5474 PHILIPS

Comment régler le volume sur le PHILIPS 23HF5474 ?

Utilisez les boutons de volume situés sur le téléviseur ou la télécommande. Appuyez sur le bouton '+' pour augmenter le volume et sur le bouton '-' pour le diminuer.

Que faire si le téléviseur ne s'allume pas ?

Vérifiez que le téléviseur est bien branché à une prise électrique et que la prise fonctionne. Essayez également d'utiliser une autre télécommande ou le bouton d'alimentation sur le téléviseur.

Comment effectuer une recherche de chaînes ?

Accédez au menu principal, sélectionnez 'Configuration' puis 'Recherche de chaînes'. Suivez les instructions à l'écran pour rechercher les chaînes disponibles.

Pourquoi l'image est-elle floue sur mon téléviseur PHILIPS 23HF5474 ?

Assurez-vous que les câbles de connexion sont bien en place et que la source d'entrée est correctement sélectionnée. Vérifiez également les paramètres de résolution de l'image.

Comment réinitialiser les paramètres d'usine du téléviseur ?

Accédez au menu, sélectionnez 'Configuration', puis 'Réinitialiser les paramètres d'usine'. Confirmez votre choix pour restaurer les paramètres d'origine.

Mon téléviseur ne capte pas les chaînes numériques, que faire ?

Vérifiez que l'antenne est correctement connectée et orientée. Effectuez une recherche de chaînes pour vous assurer que toutes les chaînes disponibles sont détectées.

Comment connecter un appareil externe (comme un lecteur DVD) au téléviseur ?

Utilisez un câble HDMI ou un câble composite (RCA) pour connecter l'appareil externe à l'entrée correspondante du téléviseur. Sélectionnez ensuite la source d'entrée appropriée via le menu.

Comment régler la luminosité et le contraste de l'écran ?

Accédez au menu des paramètres d'image, puis ajustez les niveaux de luminosité et de contraste selon vos préférences.

Le son est désynchronisé avec l'image, que faire ?

Vérifiez les paramètres audio et essayez de désactiver le mode 'Audio numérique' ou 'Mode de synchronisation'. Vous pouvez aussi effectuer un réglage manuel de la synchronisation audio dans le menu.

Que faire si l'écran reste noir mais que le son fonctionne ?

Vérifiez que le téléviseur est bien sur la bonne source d'entrée et que les câbles vidéo sont correctement connectés. Essayez de redémarrer le téléviseur.

Comment mettre à jour le logiciel du téléviseur ?

Accédez au menu, sélectionnez 'Configuration', puis 'Mise à jour du logiciel'. Suivez les instructions pour télécharger et installer les mises à jour disponibles.

MODE D'EMPLOI 23HF5474 PHILIPS

- 38 -- 39 -Entretien de l’écran L’écran ne doit pas être touché, poussé, frotté ou frappé avec quoi que ce soit de dur. Il pourrait en effet être rayé, abîmé ou endommagé de manière permanente. Ne le frottez pas avec un chiffon enduit de produit chimique. Ne touchez pas la surface avec les mains nues ou avec un tissu graisseux (certains produits cosmétiques peuvent endommager l’écran). Débranchez la TV avant de nettoyer l’écran. Lorsque la surface devient poussiéreuse, essuyez-la doucement avec un coton absorbant ou un autre matériau doux, ainsi une peau de chamois. N’utilisez pas d’acétone, de toluène ou d’alcool, susceptibles d’endommager chimiquement l’écran. N'utilisez aucun produit nettoyant liquide ou en aérosol. Essuyez traces de salive et gouttes d’eau dès que possible. Un contact prolongé avec l’écran est la cause de déformations et de décolorations.

vertissement relatif aux images fixes sur l’écran TV (Plasma 42”) L’une des caractéristiques des écrans d’affichage au plasma est que l’affichage prolongé de la même image peut provoquer une image rémanente, affichée en permanence à l’écran. L’utilisation normale de la TV devrait impliquer l’affichage d’images en mouvement constant voire d’images constamment changeantes et emplissant l’écran.

vertissement concernant le mode d’affichage VGA/DVI. Ce produit fonctionnant en mode VGA/DVI, certaines diagonales peuvent s’afficher en cas d’interférences environnementales. Les performances du signal informatique affiché en mode VGA/DVI ne devraient pas s'en voir affectées. Environnemental

• Votre téléviseur contient des matériaux susceptibles d’être recyclés et réutilisés par des sociétés spécialisées. Veuillez vous renseigner sur les réglementations locales relatives à la mise au rebut de votre ancien téléviseur. Prêtez une attention toute particulière à la mise au rebut des batteries ou piles.

Votre téléviseur consomme de l’énergie en mode Stand-by (Veille). La consommation d’énergie contribue à la pollution de l’air et de l’eau. Nous vous conseillons de couper votre téléviseur la nuit au lieu de le laisser en mode Stand-by.

L’emballage de cet appareil peut être recyclé. Conformez-vous aux règles en vigueur dans votre localité pour une élimination appropriée. Elimination de votre ancien produit.

otre téléviseur est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et réutilisés. La directive européenne 2002/96/EC s’applique à tous les appareils marqués de ce logo (poubelle barrée). Renseignez-vous sur les systèmes de collecte mis à votre disposition pour les appreils électriques et électroniques. Conformez-vous aux règles en vigueur dans votre localité et ne jetez pas vos anciens appareils avec les déchêts ménagers. L’élimination appropriée de votre ancien appareil aidera à prévenir les effets négatifs sur l’environnement et la santé humaine.

- 40 -Instructions de montage au mur /Présentoir Selon le type de TV que vous avez acquis, un support de montage au mur ou un présentoir peuvent être fournis. Pour monter le présentoir ou le support mural, reportez-vous aux instructions fournies. Assurez-vous que le support mural est correctement fixé afin de respecter les impératifs de sécurité. Assurez-vous que l’air circule librement via les fentes d’aération.

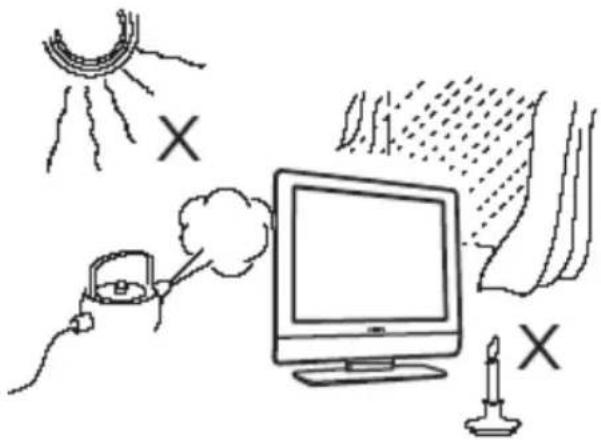

fin d’éviter toute situation de risque, il est interdit de disposer ou d’approcher des sources de flamme nue, ainsi des bougies. Évitez toute exposition à la chaleur, à la lumière solaire directe voire à la pluie ou à l’eau. L’appareil ne doit pas être exposé à l’humidité – gouttes ou éclaboussures – et aucun objet contenant un liquide, ainsi un vase, ne doit être posé dessus. Insérez la fiche antenne fermement dans la prise antenne au fond de la TV.

Branchement au secteur Insérez la fiche de secteur dans la prise murale et mettez en marche. Veuillez vous rapporter à l’étiquette à l’arrière du téléviseur pour la tension nominale correcte. Installation de la télécommande

Retirez le cache à l’arrière de la télécommande.

• Insérez les piles de taille et de type corrects dans le compartiment en vous assurant qu’elles sont dans le bon sens.

• Il est possible de fixer les piles en serrant la vis appropriée dans l’orifice du cache du compartiment.

Mettez la TV en marche : Appuyez sur le bouton de mise sous tension du téléviseur. Un indicateur à l’avant du téléviseur s’allume et l’écran devient actif. Si le TV est en mode Stand-by (témoin rouge), appuyez sur les touches - TV+ de la télécommande. - 41 -Accès au menu Set-up Lorsque l’appareil est en mode Sécurité Haute, le menu Setup est accessible uniquement avec une Télécommande de configuration institutionnelle (RG4172BK ou RC2573). Lorsque l’appareil est en mode Sécurité Standard, le menu Set-up est accessible soit avec une Télécommande de configuration institutionnelle soit avec une télécommande invité (ainsi la RC2886) disposant d’un code d’accès autorisé.

Navigation L’élément de menu actif est sélectionnable à l’aide des touches de curseur haut et bas. Les sous-menus sont accessibles à partir des éléments de menu présentant le symbole « > », en appuyant sur la touche de curseur droite.

• Pour sortir d’un menu appuyez sur le bouton « Menu »

• Sélectionnez « OUI » pour activer un réglage et « NON » pour le désactiver.

• Les touches haut/bas TV, haut/bas INFO, haut/bas PAY- TV et haut/bas RADIO sont actives en mode Menu et la TV réagit comme en mode TV.

- 42 -• Langage : sélectionnez la langue du menu d’installation. Les options sont « ENGLISH », « FRANÇAIS » et « DEUTSCH ».

Communication : le menu Communication permet l’activation des applications interactives. Pour en savoir plus, veuillez consulter les notes des applications respectives. Pour les applications autonomes, sélectionnez « ARRET ».

No. de Programmes : ce sous-menu permet de régler les numéros des programmes de Télévision, PAY-TV, Radio et Info. Le nombre global maximum de programmes est de 125.

Installation : le sous-menu Installation permet de régler les paramètres des programmes.

Configuration : Le menu Configuration permet de régler divers paramètres et fonctionnalités de la TV.

Menu Installation Horloge : Cet élément de menu permet d’accéder au menu d’installation de l’horloge (cette option de menu est disponible uniquement pour certains modèles LCD TV).

- 43 -Le sous-menu Installation permet de régler les paramètres des programmes. Lorsque ce menu est ouvert, toutes les protections sont désactivées.

• Num Program : le type de programme peut être sélectionné avec les boutons de curseur gauche/droite. Ces boutons font alterner les différents types disponibles : « TV », « INFO », « PAYTV » et « RADIO ». o Si le numéro de programme d'un certain type est 0, le type correspondant n’est pas affiché. Afin d’afficher un numéro de programme des types mentionnés auparavant, saisissez toujours deux chiffres. Par exemple : « 01 » pour TV1 ou le chiffre « 1 » et le curseur haut/bas.

• Entrée : l’élément de menu « Entrée » sélectionne la source d’entrée voulue affectée au programme. Les valeurs possibles sont Tuner, AV1, Side AV, Radio, Side S-Video, PC et HD. Certaines sources d’entrée peuvent ne pas être disponibles pour certains appareils (voir tableau

oint). Modèle / Entrée AV1 AV2 Side AV Side S-Video DVI 20HF5474 Scart1 - Video In S-Video In DVI 23HF5474 Scart1 - Video In S-Video In DVI Remarque : la SmartCard XPress Box est normalement connectée à Scart1 pour son utilisation. - 44 -• Système : WEST EU (PAL/SECAM-BG), EAST EU (PAL/SECAM-DK), UK (PAL-I), et FRANCE (SECAM-L/L').

Frequency : les chiffres de fréquence sont saisis en MHz. Le curseur droite lance une recherche automatique. Pour une saisie de fréquence, les chiffres en attente de saisie sont affichés comme des tirets « - ». Saisissez « 0 » pour les fréquences inférieures à 100 MHz.

Nom : cet élément de menu permet d’attribuer un nom à chaque programme. o En appuyant sur les boutons gauche/droite, il est possible de saisir ou de quitter le champ Nom. Les pressions successives sur le curseur haut/bas permettent d’insérer des caractères alphanumériques. o En appuyant sur M (bouton Menu), vous quittez l’élément de menu Nom.

• Mémoriser : les informations relatives au programme actif sont mémorisées après avoir appuyé sur le bouton gauche/droite. Appuyez sur Menu pour quitter sans mémoriser.

Régl. Fin : le réglage fin est activé par les boutons « contrôle gauche/droite ».

Mute : cet élément active/désactive les images et le son pour ce canal spécifique.

AUCUN : image et son normalement actifs

VIDÉO : image désactivée pour ce canal (par ex. canal radio) o AUDIO : son désactivé pour ce canal (par ex. canal d’information)

• Langage Teletext : ce menu permet à l’utilisateur de sélectionner les caractères du Télétexte utilisés pour le canal sélectionné. Le curseur gauche/droite permet de sélectionner une lettre correspondant aux différents blocs de langages.

« WEST EU » : Option Pan Européen (Latin) / Ouest

Protection : cette fonction indique si le programme sélectionné est protégé ou non. Il est possible de faire alterner la protection entre « OUI » et « NON » avec les touches de curseur gauche/droite.

Le menu Configuration permet de régler divers paramètres et fonctionnalités de la TV.

Mode Début / OSD : ce sous-menu permet de sélectionner le mode de la TV après la mise en marche ainsi que celui de l’Affichage à l’écran (OSD).

Image / Son : ce sous-menu permet de sélectionner les paramètres d’image et de son de la TV.

Sécurité : ce sous-menu permet de configurer les paramètres de Sécurité de la TV.

Contrôle : ce sous-menu permet de configurer les paramètres de Contrôle de la TV.

- 45 -Ce sous-menu permet de sélectionner le mode de la TV après la mise en marche ainsi que celui de l’Affichage à l’écran (OSD).

Message d’Accueil : appuyez sur les touches de curseur gauche/droite pour afficher le menu de saisie de Message d’Accueil : Affich. Ligne 1 Ligne 2 Effacer Vous pouvez définir les caractères du message avec les touches de curseur haut/bas.

• Activer Canal : l’élément définit le programme du téléviseur à la mise en marche.

• Activer Volume : l’élément définit le volume du téléviseur à la mise en marche. Les réglages s’effectuent avec les boutons de curseur gauche/droite.

Fmt Image Init : l’élément définit le format d’image du téléviseur à la mise en marche. Les réglages s’effectuent avec les boutons de curseur gauche/droite.

Mise Sous Tension : la fonction de menu Mise Sous Tension définit le comportement du téléviseur dès la mise sous tension. Les états valides sont « FORCÉ », « DERNIER ÉTAT » et « VEILLE ». o Pour « FORCÉ », le téléviseur peut être mis hors tension uniquement avec l’interrupteur de mise en marche, ou avec une télécommande de configuration voire grâce à la fonction ESP (l’Energy Saving Programmability – Capacité de programmation d’économie d’énergie – commande la durée de visionnage continu maximum permise par le système de contrôle). o Pour « DERNIER ÉTAT », le téléviseur s’allume en respectant l’état précédent, Marche ou Stand-by. o Pour « VEILLE », le téléviseur s’allume toujours en Stand-by.

• Indication Volume : pour afficher l’indication de volume pendant le réglage du volume, sélectionnez « OUI ». Sélectionnez « NON » pour occulter l’indication de volume.

Affichage De Canal : les valeurs d’Affichage de canal peuvent être : Numéro, Nom, Tout, Aucun. - 46 -Ce sous-menu permet de sélectionner les paramètres d’image et de son de la TV.

• Lumière : modification de la brillance de l’image.

Couleur : modification de l’intensité de la couleur.

Contraste : modification de la différence entre les tons clairs et sombres.

• Définition : modification de la définition de l’image.

Teint : réglage de l’image pour obtenir des tons chair naturels.

Aigus / Graves : réglage du niveau des effets d’aigus et de graves de la sortie son de la TV.

Balance : balance du son des haut-parleurs gauche et droit.

AVL (Automatic Volume Leveller – Nivellement automatique du volume) : limite les élévations du niveau sonore, spécialement lors des changements de canal ou pour les encarts publicitaires.

- 47 -Ce sous-menu permet de configurer les paramètres de Sécurité de la TV.

• Sécurité : la fonction de menu « SÉCURITÉ » permet à l’utilisateur de sélectionner l’un des états « ELEVEE » ou « STANDARD ». La valeur par défaut est « STANDARD ».

Lorsque l’appareil est en mode de sécurité Elevee, le menu Set-up est accessible uniquement avec une Télécommande de configuration institutionnelle. o Lorsque l’appareil est en mode Sécurité Standard, le menu Set-up est accessible soit avec une Télécommande de configuration institutionnelle, soit avec une télécommande invité disposant d’un code d’accès autorisé.

• Clavier Verrouillé : la fonction de menu Clavier Verrouillé désactive le clavier local du téléviseur pour les commandes de volume et de canal.

Coupure Video Out : cette option permet à l’utilisateur de couper les sorties Vidéo de la TV, pour éviter des copies de contenu vidéo sans autorisation.

- 48 -Ce sous-menu permet de configurer les paramètres de Contrôle de la TV.

• ESP : le mode ESP (Energy Saving Programmability – Capacité de programmation d’économie d’énergie) commande la durée de visionnage continu maximum permise par le système de contrôle. La fonction de menu ESP est affichée « ESP » et ses valeurs valides s’échelonnent entre 00 et 99 (en heures). Une valeur de 00 signifie OFF.

Coupure Audio/Video : la fonction de menu Coupure Audio / Video définit si la vidéo doit être occultée et si le son doit être coupé dans l’éventualité où le canal actif ne reçoit aucun signal.

Syntonisation par étape : pour OUI, les canaux TV (1 à 9) sont activés immédiatement si un chiffre est pressé sur la télécommande. Pour NON, le changement de canal s’effectue uniquement lorsque le tiret s’affiche.

Délai Second Chiffre : c’est le délai affecté pour saisir le second chiffre du programme TV à partir du canal 10.

Peritel Automatique : active/désactive la commutation automatique à une source Peritel externe.

• Toujours RVB : cet élément permet d’activer/désactiver le mode RVB sur les connecteurs AV.

Volume Min : cet élément définit la limite de volume minimum pour le téléviseur. Utilisez le curseur gauche/droite pour effectuer les réglages.

• Volume Max : cet élément définit la limite de volume maximum pour le téléviseur. Utilisez le curseur gauche/droite pour effectuer les réglages.

- 49 -Cet élément de menu permet d’accéder au menu d’installation de l’horloge (cette option de menu est disponible uniquement pour certains modèles LCD TV).

• Afficheur Arrêt : cet élément de menu permet de régler l’intensité de l’affichage de l’horloge lorsque le téléviseur est en mode Stand-by.

Afficheur Marche : cet élément de menu permet de régler l’intensité de l’affichage de l’horloge lorsque le téléviseur est en mode Marche.

Réglage Heure : cet élément de menu permet de régler l’heure de l’horloge.

Telecharg. Heure Txt : cet élément de menu permet d’activer/désactiver la fonction de téléchargement automatique de l’heure via le Télétexte.

Telecharg. Programme : cet élément de menu permet de sélectionner le canal duquel télécharger l’heure correcte via le Télétexte.

• Réglage du Décalage : cet élément de menu permet de régler le décalage pour ajuster l’heure reçue via le canal de Télétexte afin d’afficher l’heure locale réelle.

Volume Vibreur : cet élément de menu permet de régler le volume du vibreur d’alerte. Utilisez le curseur gauche/droite pour effectuer les réglages.

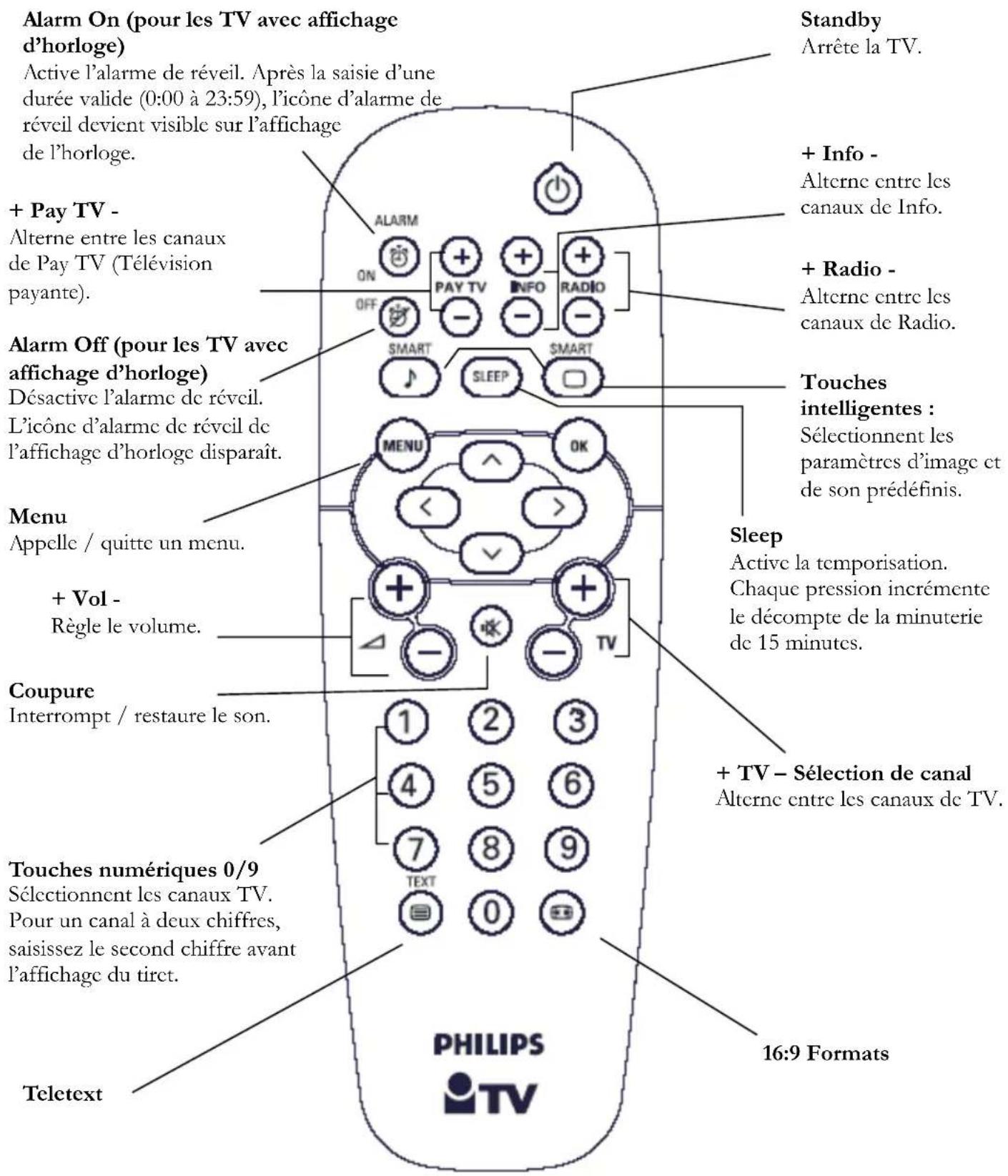

- 50 -A larm On (pour les TV avec affichage d’horloge)

ctive l’alarme de réveil. Après la saisie d’une durée valide (0:00 à 23:59), l’icône d’alarme de réveil devient visible sur l’affichage de l’horloge.

ouches intelligentes : Sélectionnent les paramètres d’image et de son prédéfinis. Sleep

ctive la temporisation. Chaque pression incrémente le décompte de la minuterie de 15 minutes. + Vol - Règle le volume. Coupure Interrompt / restaure le son. Menu

lterne entre les canaux de Pay TV (Télévision payante). + Radio -

larm Off (pour les TV avec affichage d’horloge) Désactive l’alarme de réveil. L’icône d’alarme de réveil de l’affichage d’horloge disparaît. + Info -

ouches numériques 0/9 Sélectionnent les canaux TV. Pour un canal à deux chiffres, saisissez le second chiffre avant l’affichage du tiret. - 51 -Le télétexte est un système d’information émis par certaines chaînes et susceptible d’être consulté comme un journal. Il offre également un accès aux sous-titres pour les spectateurs présentant une déficience auditive ou qui ne sont pas familiers avec la langue du programme (réseaux câblés, chaînes par satellite, etc.).

ppuyez sur : Pour activer/désactiver le Télétexte. En mode Télétexte, appuyez sur :

tteindre le numéro de page (3 chiffres)

Page précédente/suivante

Page précédente/suivante

ccès direct aux numéros de page en couleur indiqués en bas de l’écran. - 52 -Les images reçues peuvent être émises au format 16:9 (écran élargi) ou 4:3 (écran conventionnel). Les images 16:9 présentent parfois des bandeaux noirs en haut et en bas de l’écran (format letterbox – boîte à lettre). Cette fonction vous permet d’optimiser l’affichage des images à l’écran. Utilisation des différents formats Utilisez le bouton Formats 16:9 de la télécommande pour sélectionner les différents modes : Auto Format (Format automatique), 4:3, Zoom 14:9, Zoom 16:9, Subtitle zoom (Zoom sous-titres), Super wide (Super large), Fullscreen et Widescreen (Grand écran). 4:3 L’image est reproduite au format 4:3 et une bande noire s’affiche de cha

Zoom 14:9 L’image est élargie au format 14:9 et une bande fine demeure de chaque côté.

Zoom 16:9 L’image est élargie au format 16:9. Ce mode est recommandé pour afficher des images présentant des bandes noires en bas et en haut (format letterbox).

Subtitle Zoom Ce mode est recommandé pour afficher des images 4:3 utilisant toute la surface de l’écran en laissant les sous-titres visibles.

Super Wide Ce mode est recommandé pour afficher des images 4:3 utilisant toute la surface de l’écran en élargissant les côtés de l’image.

idescreen Ce mode restaure les proportions correctes des images transmises en 16:9 en utilisant tout l’écran.

Fullscreen Ce mode affiche les images en plein écran. - 53 -A uto Format Cette TV est équipée d’une commutation automatique sélectionnant le format d’écran correct, dans la mesure où les signaux spécifiques sont transmis avec les programmes.

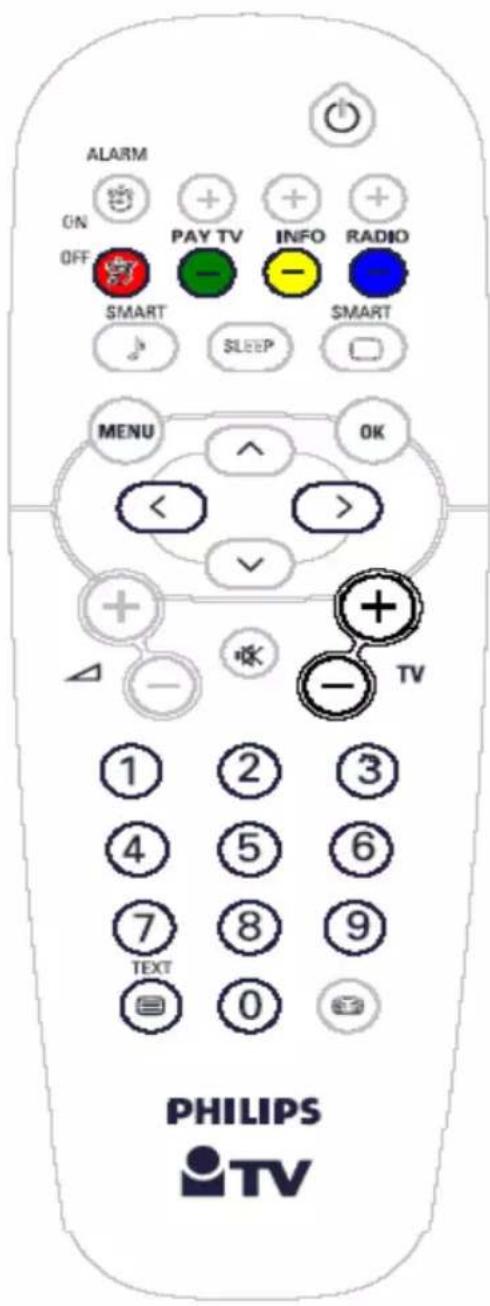

Appuyez sur la touche environ 5 secondes. Le texte suivant s’affiche :

Si le mot « FAIBLE » s’affiche au lieu de « OK », les piles sont presque épuisées et doivent être remplacées.

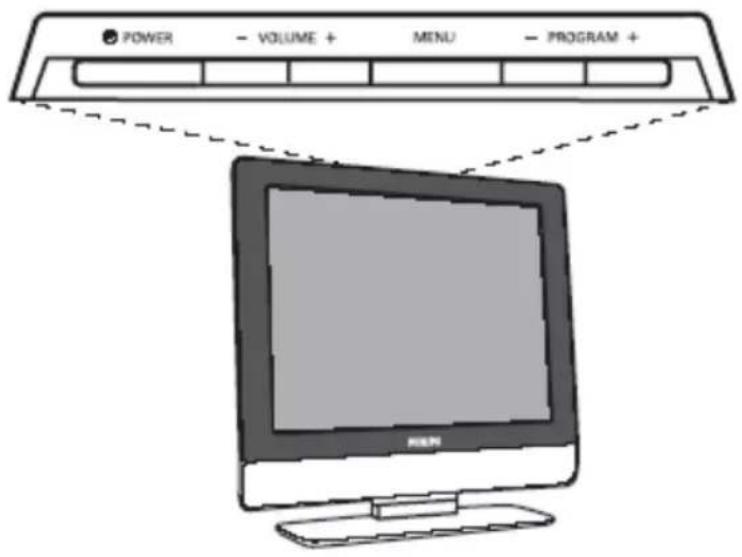

Si votre télécommande est cassée ou perdue, il demeure possible de modifier les paramètres de base avec les touches au sommet et sur le côté de votre TV.

• La touche – Vol + pour régler le volume ;

• La touche – P/CH+ pour sélectionner les canaux TV ou la source. - 54 -Cette section présente les informations de connectivité disponible pour les différents téléviseurs LCD. Reportez-vous à la taille d’écran relative à votre TV.

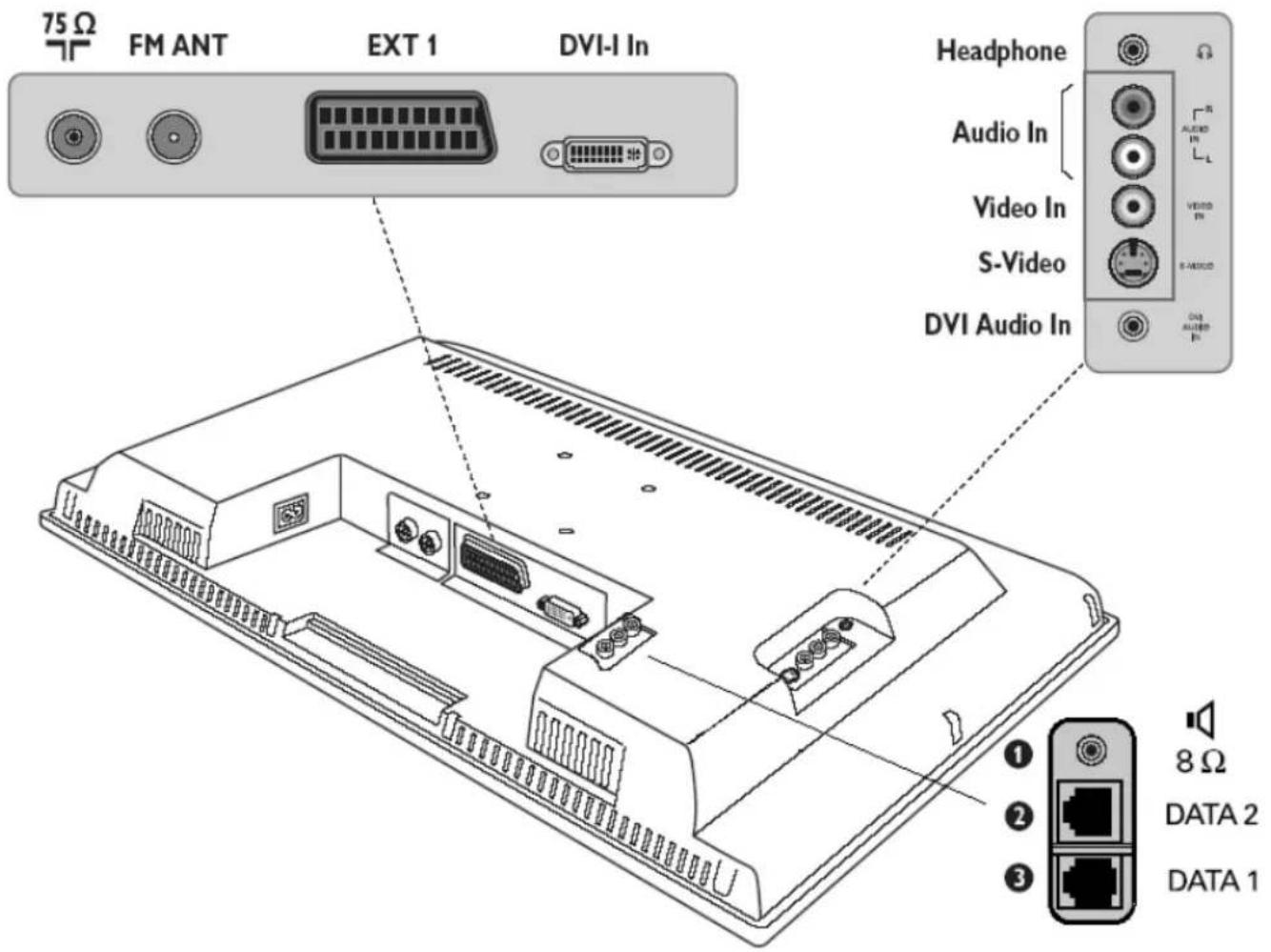

Connecteurs des TV LCD 20” et 23”

1. Haut-parleur externe salle de bains

2. Jack Données 2 (RJ45) – pour les connexions interactives

3. Jack Données 1 (RJ12) – pour les connexions interactives
