| Type de produit | Électrificateur de clôture pour animaux |
| Marque | BlackGuard |
| Modèle | UNI 3500 |
| Alimentation | 12 V CC (batterie) ou adaptateur 230 V CA (usage intérieur uniquement) |
| Tension de sortie | > 3500 V (minimum requis) |
| Fréquence des impulsions | Environ 1 impulsion par seconde (normal) |
| Protection batterie | Protection contre la décharge complète (LED rouge allumée seule) |
| Indicateurs lumineux | LED verte (tension de sortie OK), LED rouge (batterie faible ou défaut) |
| Mise à la terre | Obligatoire : électrode de terre d'au moins 1 m, minimum 3 piquets espacés de 3 m |
| Fixation | Murale verticale sur support ininflammable, câble vers le bas |
| Dimensions (estimées) | Environ 20 x 15 x 10 cm |
| Poids (estimé) | Environ 1 kg |
| Matériau du boîtier | Plastique résistant (non spécifié) |
| Garantie | 3 ans (selon conditions) |
| Entretien | Contrôle visuel quotidien et mesure de tension ≥ 2500 V sur la clôture |
| Sécurité | Éviter contact humain, respecter distances minimales (ex: 2,5 m entre clôtures) |
| Réparabilité | Réparations par le fabricant, son SAV ou un spécialiste agréé uniquement |
| Accessoires inclus | Câble de branchement 12 V ; adaptateur secteur optionnel (non inclus) |
| Pièces détachées | Non fournies ; électrode de terre non incluse |
| Utilisation extérieure | Possible avec coffret métallique optionnel (réf. 44656) |
FOIRE AUX QUESTIONS - UNI 3500 BlackGuard
Questions des utilisateurs sur UNI 3500 BlackGuard
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Clôture électrique pour animaux au format PDF gratuitement ! Retrouvez votre notice UNI 3500 - BlackGuard et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UNI 3500 de la marque BlackGuard.
MODE D'EMPLOI UNI 3500 BlackGuard
L'auteur remercie la Commission Electrotechnique Internationale (IEC) pour l'autorisation de reproduction des informations de sa publication internationale 60335-2-76 Edition 2.0 (2002).
Tous ces extraits sont protégés par un copyright détenu par l'IEC de Genève (Suisse). Tous droits réservés. Complément d'information disponible sur le site www.iec.ch. La responsabilité de l'IEC ne peut être engagée, de quelque manière que ce soit en ce qui concerne la pertinence, l'utilisation et les contextes dans lesquels l'auteur a utilisé ces extraits.
Consignes d'utilisation
Notice N°: AH-1001
Vous venez d'acquérir un électrificateur. Nous vous en félicitons. Vous avez acquis un appareil de qualité répondant aux prescriptions et normes de sécurité et aux directives CE applicables. Grâce à lui vous renforcerez la sécurité et la contention de vos clôtures. Des spécificités locales peuvent avoir des influences sur l'efficacité de vos installations. Pour cette raison, le vendeur n'assure aucune garantie quant à son infaillibilité. L'électrificateur a essentiellement pour objectif d'en améliorer l'efficacité. Les consignes suivantes vous indiquent la meilleure méthode d'installation pour une contention optimum.

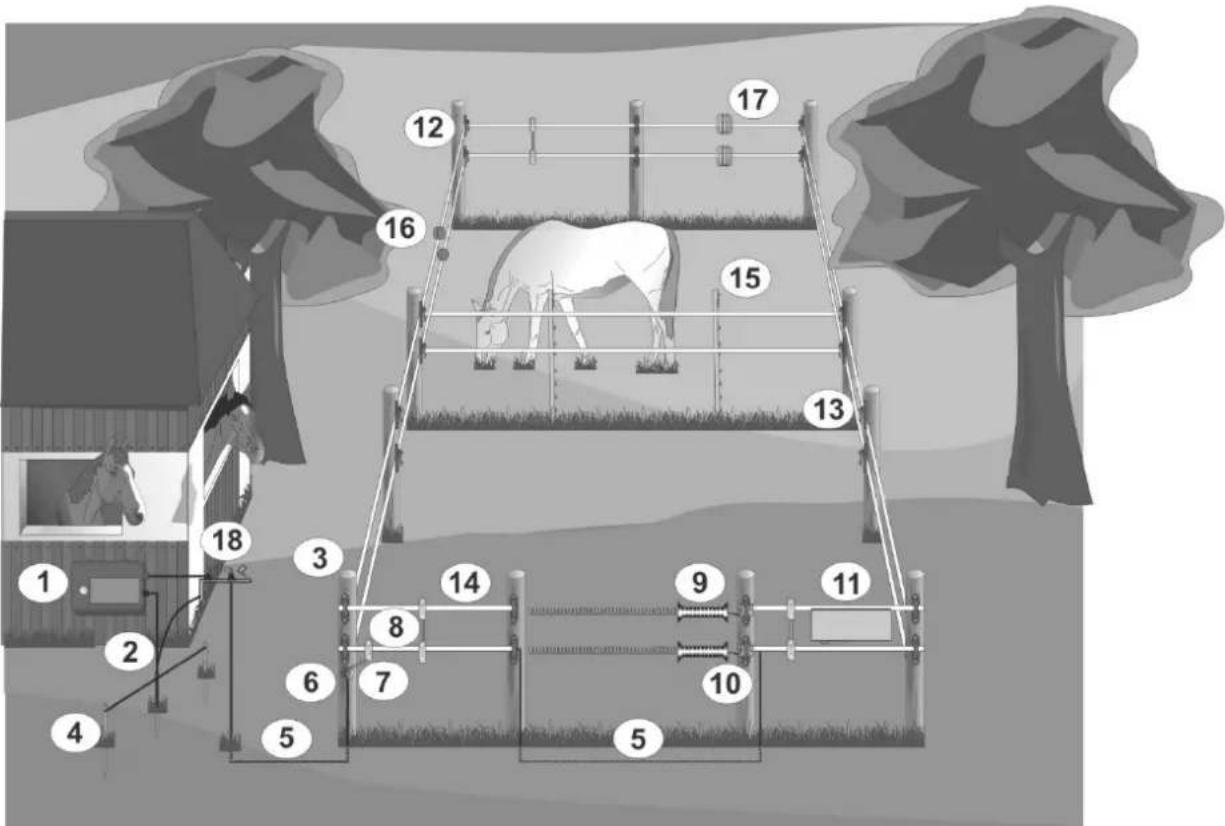

Structure d'une clôture électrique: (Figure 1)
| 1 | Electrificateur | 10 | Eléments | du | portail |
| 2 | Câble de terre | 11 Panneau de mise en garde | |||
| 3 | Poteau | permanent | 12 | Isolateur | d'angle |
| 4 | Electrode de terre protégée de la rouille | 13 Isolateur de section | |||
| 5 | Câble de sous-sol résistant H.T. | 14 Ruban, fil | |||
| 6 | Interrupteur Marche / Arrêt | 15 Poteau mobile | |||
| 7 | Câble de branchement de la clôture | 16 Tendeur de fils | |||
| 8 | Câble de raccordement | 17 Attache de clôture | |||
| 9 | Système de poignée du portail | 18 Parafoudre |
Conseils de sécurité :
Veuillez suivre ces instructions avec précision et les conserver après installation.
Les clôtures électriques doivent être installées, utilisées et entretenues de telle manière qu'elles ne provoquent pas de risque électrique pour les personnes, les animaux ou leur environnement.
Cet appareil n'est pas destiné à une utilisation par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles ne soient sous surveillance d'une personne responsable de leur sécurité ou aient reçu des instructions relatives à l'utilisation de l'appareil de la part d'une telle personne. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. (A2:06)
Le contact avec des clôtures électriques doit être évité, en particulier avec la tête, le cou ou le torse. Ne pas passer par dessus ou à travers la clôture, ni l'escalader. Un portail ou un autre point de passage doit être utilisé pour franchir la clôture.
Lise en garde :
Les constructions de clôtures électriques dans lesquelles les animaux ou les personnes risquent de se retrouver empêtrés doivent être évitées.
Une clôture électrique ne doit pas être alimentée par deux (ou plusieurs) électrificateurs différents ou par des circuits de clôture indépendants du même électrificateur.
Pour deux (ou plusieurs) clôtures électriques différentes, chacune étant alimentée par un électrificateur différent avec sa propre base de temps, la distance entre les fils des deux clôtures électriques doit être d'au moins 2,5 m. Si cet espace doit être fermé, on doit le faire au moyen de matériaux électriquement non conducteurs ou d'une séparation métallique isolée.
Les fils de fer barbelés ou autres fils similaires ne doivent pas être électrifiés par un électrificateur.
Toute partie d'une clôture électrique installée le long d'une route ou d'une voie publique doit être identifiée à intervalles fréquents par des panneaux de mise en garde solidement fixés aux poteaux de la clôture ou attachés aux fils de la clôture.
La couleur de fond des deux faces du panneau de mise en garde doit être jaune. L'inscription sur le panneau doit être en
noir et constituée soit en substance, du message "Attention – Clôture électrique" soit contenir le symbole. La taille du panneau de mise en garde doit être d'au moins 100 mm x 200 mm.
L'inscription doit être indélébile, figurer sur les deux faces du signal dévertissement et avoir une hauteur d'au moins 25mm
Une distance d'au moins 10 m doit être maintenue entre l'électrode de terre de l'électrificateur et tout autre système de mise à la terre tel que la terre de protection du réseau d'alimentation ou la terre de réseau de télécommunication.
A l'exception des électrificateurs fonctionnant sur piles ou accumulateurs à faible niveau de sortie, l'électrode de terre de l'électrificateur doit être enfoncée d'au moins 1 m dans le sol. Il faut prendre soin d'éviter les dommages aux câbles ou tuyautages.
Les fils de raccordement qui travaillent à une tension de plus de 1 kV et qui sont posés à l'intérieur de bâtiments doivent être isolés de manière efficace des éléments des structures à la terre du bâtiment. Cela peut être effectué en laissant un écart suffisant entre les fils de raccordement et la construction du bâtiment ou en utilisant des lignes H.T. isolées pour les fils de raccordement.
Les fils de raccordement qui sont enterrés doivent être placés à l'intérieur de conduits en matériaux isolants ou un câble à haute tension isolé d'une autre manière doit être utilisé. Il faut prendre soin d'éviter les dommages causés aux fils de raccordement par les effets des sabots des animaux ou les roues des tracteurs qui s'enfoncent dans le sol.
Les fils de raccordement ne doivent pas être installés dans le même conduit que les câbles d'alimentation, les câbles de communication ou les câbles de données.
Les fils de raccordement et les fils de clôture électrique ne doivent pas passer au-dessus des lignes électriques aériennes ou des lignes de communication.
Dans la mesure du possible, on doit éviter les croisements avec des lignes électriques aériennes. Si un tel croisement ne peut pas être évité, il doit être effectué sous la ligne électrique et si possible à angle droit avec celle-ci.
Si les fils de raccordement et les fils de clôture électrique sont installés près d'une ligne électrique aérienne, la distance d'isolement ne doit pas être inférieure à celles indiquées dans le tableau suivant.
Tension de la ligne électrique Distance d'isolement
| ≤ 1.000 Volt 3 mètres | |
| > 1.000 ≤ 33.000 Volt 4 mètres | |
| > 33 000 Volt 8 mètres |
Si les fils de raccordement et les fils de clôture électrique sont installés près d'une ligne électrique aérienne, leur hauteur au-dessus du sol ne doit pas dépasser 3 m.
Cette hauteur s'applique à tout côté de projection orthogonale des conducteurs qui sont le plus à l'extérieur de la ligne électrique sur la surface sol, pour une distance de
- 2 m pour les lignes électriques fonctionnant à une tension nominale ne dépassant pas 1 000 V
-15 m pour les lignes électriques fonctionnant à une tension nominale dépassant 1 000 V
Si les fils de raccordement et les fils de clôture électrique sont installés près d'une ligne ou d'un câble de communication, l'espacement doit dépasser 2 m.
Les clôtures électriques destinées à effrayer les oiseaux, à contenir les animaux domestiques ou à canaliser les animaux tels que les vaches ont seulement besoin d'être alimentées par des électrificateurs à faible niveau de sortie pour avoir des performances satisfaisantes et sûres.
Dans les clôtures électriques destinées à empêcher les oiseaux de se percher sur les bâtiments, aucun fil de clôture ne doit être raccorde à l'electrode de terre de l'electrificateur. Un panneau de mise en garde tel que décrit en haut doit être installé à tous les endroits où des personnes peuvent avoir accès aux conducteurs.
Une clôture non électrifiée incorporant des fils de fer barbelés ou autres fils similaires peut être utilisée comme support pour un ou plusieurs fils électrifiés décalés d'une clôture électrique pour animaux.
Les dispositifs de support pour les fils électrifiés doivent être construits de manière à assurer que ces fils sont positionnés à une distance minimale de 150 mm du plan vertical des fils non électrifiés. Le fil de fer barbelé et tout autre fil similaire doit être mis à la terre à intervalles réguliers.
Lorsqu'une clôture électrique pour animaux croise un chemin public, on doit prévoir un portail non électrifié dans la clôture électrique à l'endroit correspondant ou un passage avec des échaliers. Dans tous ces cas de croisements, les fils électrifiés adjacents doivent posséder des panneaux de mise en garde comme décrit en haut.
S'assurer que tout l'équipment auxiliaire fonctionnant sur le réseau raccordé au circuit de clôture électrique pour animaux fournit un degré d'isolation entre le circuit de clôture et le réseau d'alimentation équivalent à celui fourni par l'électrificateur.
La protection contre les intempéries doit être fournie pour l'équipement auxiliaire à moins que l'équipement soit certifié par le fabricant comme étant adapté à un usage extérieur et qu'il est du type un degre minimal de protection IPX4.
Les électrificateurs doivent être exploités conformément à la position décrite dans les consignes d'utilisation.
La clôture électrique doit être montée dans un endroit qui n'est pas exposé à la lumière directe du soleil (sauf appareils solaires) et à la pluie. Tous les câbles et fils ainsi que les raccords de clôture doivent être montés le plus loin possible des matériaux inflammables. La fixation de la clôture électrique elle-même doit avoir lieu sur un matériau non inflammable.
Pour protéger de la foudre, la ligne de la clôture sur le bâtiment doit, avant le branchement à l'électrificateur, être guidée par une installation de limitation de tension avec bobine de choc et éclateur, qui doit être installée au mur extérieur du bâtiment sur un matériau non combustible. Ceci est valable également pour les appareils combinés, disposant d'un adaptateur de secteur.
Ne pas brancher sur les lignes de terre du réseau d'alimentation d'électricité.
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Pour l'utilisation dans des étables, utiliser uniquement les appareils spécialement conçus à cette fin!
L'orage engendre des surtensions susceptibles d'endommager les électrificateurs de clôture. Dans ce cas, la tension du secteur risque de circuler dans la clôture électrique, mettant sérieusement en danger les individus et les animaux. C'est pourquoi nous recommandons généralement de raccorder les électrificateurs fonctionnant via le secteur exclusivement à des réseaux d'alimentation équipés d'un disjoncteur différentiel dont le courant de déclenchement n'excède pas 30mA.
Nous conseillons également, en cas d'orage, de débrancher les électrificateurs du secteur et, si possible, de la clôture.
Si le réseau d'alimentation électrique n'est pas protégé contre les courants de fuite et si l'électrificateur se trouvait branché à la clôture lors d'un orage, celui-ci doit impérativement faire l'objet d'un contrôle avant d'être remis en service. Pour ce faire, au l'alimentation secteur doit être dotée d'un disjoncteur différentiel.
Pour procéder au contrôle, raccordez la borne de masse de l'électrificateur au conducteur de protection de ce réseau d'alimentation électrique, puis, branchez le connecteur secteur de l'électrificateur à la prise protégée contre les courants de fuite. Si les impulsions de l'électrificateur sont correctes et si son comportement ne diffère pas de la normale, vous pouvez raccorder de nouveau l'électrificateur à la clôture. Toutefois, si le disjoncteur différentiel se déclenche lors du raccordement de l'électrificateur, ce dernier ne doit pas être réutilisé et doit être envoyé dans un atelier spécialisé pour réparation.
Lorsque la ligne de raccordement de cet appareil est endommagée, elle doit être remplacée par le fabricant ou son SAV ou par une personne d'une qualification équivalente, pour éviter les mises en danger. Service et réparations à faire effectuer par des spécialistes autorisés!

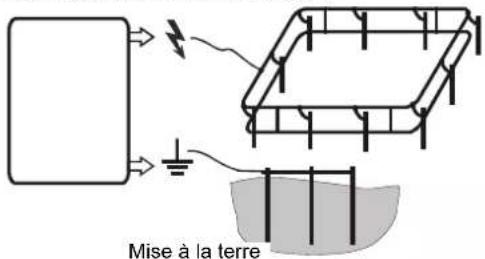

Mise à la terre
La mise à la terre exacte est extrêmement importante, car la fonction de l'appareil dans son ensemble en dépend dans une très large mesure!
Enfoncer dans le sol et jusqu'à la butée l'électrode de terre protégée de la rouille après montage complet, de préférence dans un endroit de forte humidité continue.
Le cas échéant, il peut être nécessaire d'utiliser une ou plusieurs électrodes de terre supplémentaires ( Longueur env. 1m ) dans les régions sèches ou les sols de faible pouvoir conducteur. Elles doivent alors être plantées dans le sol à intervalles d'env. 3 m l'une de l'autre.
Mise en service
- Avant d'effectuer la mise en service, il est indispensable de lire les instructions jointes, spécifiques à l'appareil.
- Toujours s'assurer que l'appareil est hors circuit ou non branché au secteur avant de manipuler les branchements de l'appareil!
- Plan des connexions de l'électrificateur:
- Pour les appareils à batterie, veiller à la polarité exacte lors du branchement: noir = moins; rouge = plus.
230V\~ :
Fonctionnement uniquement avec une tension de 230V +10/-15%, une fréquence 50 ou 60 Hz, forme purement sinusoidale. Une exploitation sur des onduleurs (alimentation solaire, etc.) entraîne une défaillance de l'appareil. Les dommages qui résultent d'une exploitation sur des onduleurs, sont exclus de la garantie.
Entretien des batteries et des accumulateurs
La tension des batteries et des accumulateurs doit être régulièrement contrôlée par un appareil de mesure le plus précis possible.
Pile sèche 9 Volt ( Electrificateurs 9 volts ):
- Retirer l'adhésif qui bouche les orifices d'aération de la pile avant de la mettre en service. Ce n'est qu'après qu'elle est prête à l'emploi
- Attention: Une pile alcaline déchargée de 9V peut atteindre une tension presque normale de 7,5 – 8,5 Volt quelque temps après l'arrêt de l'appareil. La pile est cependant usée et doit être éliminée, étant donné que la tension retomberait à moins de 4,5V environ en fonctionnement normal. (idéal : 7.8 V-9V pendant l'utilisation usuelle )
- Divers appareils à 9 Volt peuvent aussi être alimentés par des batteries de 12 Volt. Important: A cet effet, il convient d'utiliser un câble de raccord approprié du constructeur et de tenir compte des conseils pour 12 Volt.
Accumulateur 12 Volt ( Electrificateurs 12 volts ) :
- Un accumulateur au plomb de 12V est déjà en décharge profonde à une tension de 11,9V, à la charge faible typique aux électrificateurs, et devrait aussitôt être rechargé. Nous vous recommandons de le recharger dès 12,1V, pour garantir une longévité optimale.
- En cas de décharge à court terme à moins de 11V, un accumulateur au plomb normal subit également des dommages durables.
- Une surcharge, c'est-à-dire la poursuite de la charge de l'accumulateur après que la tension maximale de 13,8 V ait été atteinte, ne cause pas seulement des dommages à l'accumulateur, mais peut provoquer une fuite d'acide pour accumulateurs pouvant détruire l'électrificateur (idéal : 12.6 à 13.8V).
- Un accumulateur ne doit en aucun cas rester longtemps branché à l'appareil sans surveillance!
- Les accumulateurs de 12 Volt ne doivent être rechargés que dans des pièces aérées avec un chargeur approprié.
- En cas de longs arrêts de fonctionnement (ex: pendant l'hiver), les accumulateurs doivent être branchés à un chargeur avec degré de maintien. Sinon, les accumulateurs peuvent être durablement endommagés par leur autodécharge.
- Les electrificateurs qui nécessitent une alimentation par panneau solaire >25 W doivent être équipés d'un régulateur de tension complémentaire.
- Les électrificateurs utilisés avec un adaptateur/secteur en liaison avec une batterie 12 volts doivent être équipés d'un régulateur de tension complémentaire.
Les batteries ou les accumulateurs déchargés doivent être éliminés de manière conforme!
Garantie
En plus de la garantie légale, nous vous accordons une garantie basée sur les conditions suivantes:
- La garantie prend effet à compter de la date d'achat. Les réclamations de garantie sont uniquement reconnues sur présentation de la facture et/ou du bon de caisse. L'expédition et l'envoi en retour sont à la charge de l'acheteur. La réparation de garantie est effectuée gratuitement ou nous nous réservons facultativement le droit de vous fournir un appareil de valeur identique.
- La garantie est seulement valable en cas d'utilisation convenable et conforme aux instructions de service. Elle prend fin suite à des interventions de personnes non habilitées et de l'emploi de pièces de rechange d'origine étrangère.
- Selon le cas, nous remplaçons ou réparons l'appareil à nos frais, en cas de panne résultant d'un défaut de matériau ou de fabrication.
- Les reparations ou fournitures de pièces détachées ne rallongent pas la durée de garantie initiale
- La durée de garantie et l'adresse accordant la garantie sont indiquées sur les instructions de service jointes, spécifiques à l'appareil.
- Les dommages résultant de la surtension (foudre entre autres), les accumulateurs ou les batteries de quelconque modèle ainsi que les dégâts causés par la fuite d'acide des accumulateurs sont exclus de la garantie.
Sources d'erreurs possibles: (Figure 2)
| Pos. | Sources d'erreurs | Remèdes |
| A | Dérivation par végétation sur la clôture! Enlever la végétation ( faucher)! | |
| B | Mauvaise mise à la terre, électrode de terre trop courte, rouille, sol sec! | Enfoncer complètement l'électrode de terre! Utiliser plusieurs longues électrodes de terre et les relier entre elles! |
| C | Matériau conducteur au sol ( ex: point de rupture, non tendu ) ! | Réparer la clôture, tendre la matériau conducteur! |
| D | Matériau conducteur a de mauvaises propriétés ( fil conducteur mince, résistance élevée ) | Utiliser des conducteurs de grande qualité à faible résistance et épais fils conducteurs. Contrôler la jonction des conducteurs pour les bandes larges ! |
| E | Matériau conducteur noué! | Utiliser des connecteurs spéciaux pour le fil / la bande / le câble! |
| F | Isolateur saute! Changer les isolateurs défectueux ou dégradés! | |
| G | Dérivation ou court-circuit dans la ligne d'amenée à la clôture! | Ne jamais utiliser un câble pour locaux humides ou semblables pour la ligne d'amenée!Utiliser impérativement un câble résistant H.T.! |
| H | Clôture trop longue!L'appareil exact a-t-il été utilisé pour l'application? | Utiliser l'appareil convenant à la longueur de la clôture et aux animaux, le cas échéant, demander conseil auprès d'un spécialiste! |
| I | L'électrificateur fonctionne-t-il? | Déconnecter l'appareil de la clôture, puis le mettre sous tension!L'appareil fonctionne si la DEL clignote; si elle ne clignote pas, il est défectueux ( s'adresser au spécialiste )!Contrôler la polarité sur les appareils à batteries ou accumulateurs! |
Procédures d'élimination pour les pays de l'UE
L'appareil ne peut pas être éliminé en le jetant avec les ordures ménagères. Conformément aux dispositions de la directive européenne sur l'élimination des appareils électriques et électroniques, l'appareil peut être éliminé et éliminé gratuitement aux points de collecte prévus par la commune ainsi que dans les conteneurs appropriés pour les différents matériaux à recycler. L'élimination conformément aux exigences légales garantit la protection de l'environnement et prévient les éventuels effets nocifs sur l'homme et l'environnement lui-même.

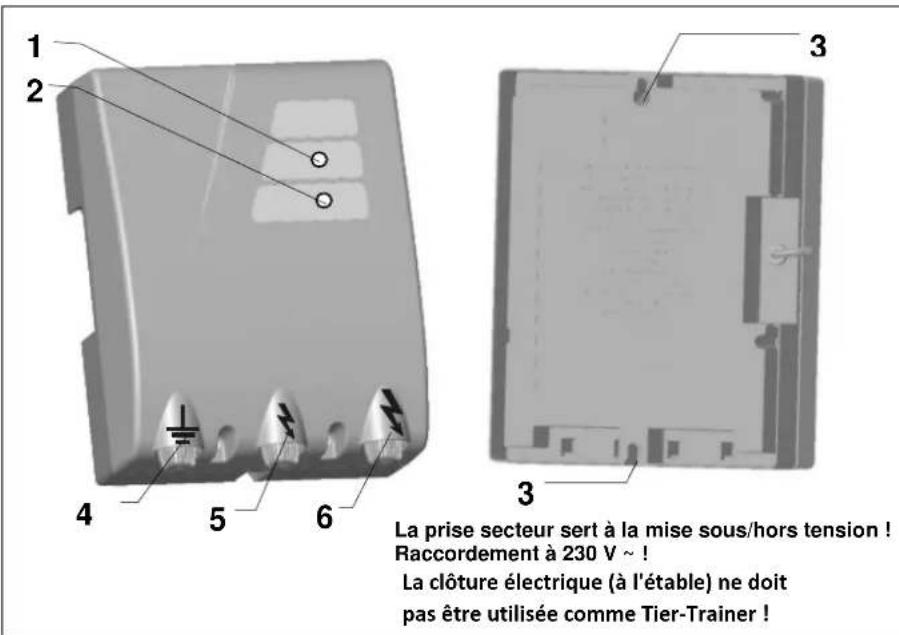

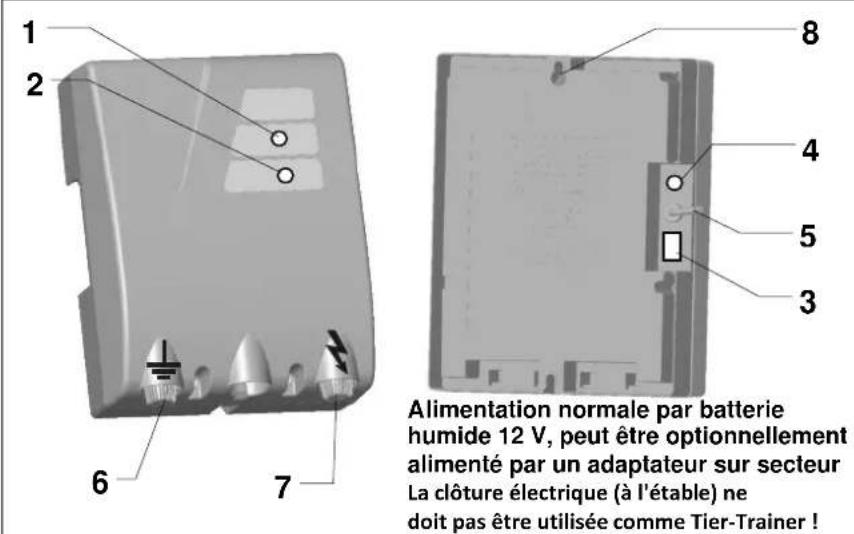

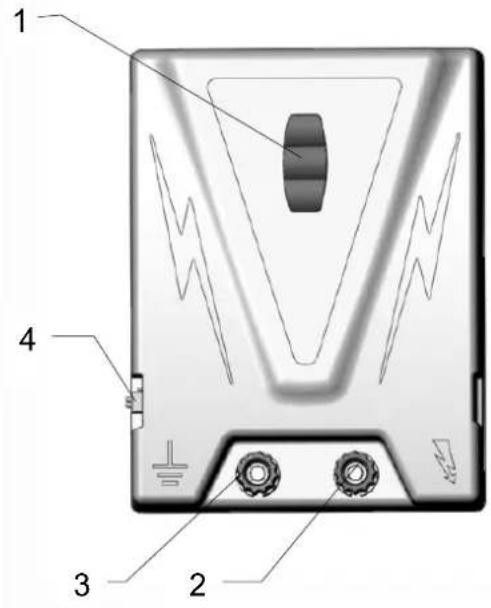

 |  Sources de courant possibles :-12 volts-Adaptateur 230 volts, a utiliser seulement pour l'intérieur!(Art.-Nr.: 371023)La clôture électrique (à l'étable) ne doit pas être utilisée comme Tier-Trainer ! | 1 | Voyants de contrôle(voyant vert et voyant rouge) |
| 2 | Raccordement à la clôture | ||
| 3 | Raccordement à la terre | ||
| 4 | Câble de branchement12V de la batterie /l'adaptateur 230 V | ||
| 5 | Trous de fixation |
Mise en œuvre :
Mettre en œvre l'électrificateur sans raccordement de la clôture et de la terre.
- Si seul le voyant vert s'allume, l'électrificateur et la batterie sont en ordre de fonctionner. La clôture peut être branchée.
- Si les voyants rouge & vert clignotent par intermittence, il s'agit d'un préavis de signalant que la batterie doit être rechargée sous peu. L'électrificateur donne pour l'instant encore des impulsions à la clôture.
- Si le voyant rouge s'allume seul, la protection contre la décharge complété s'est mise en marche (nécessaire pour protéger la batterie contre les dommages durables). L'électrificateur ne fournit plus d'impulsions à la clôture, recharger immédiatement la batterie ou la remplacer par une nouvelle.
- Si aucun des deux voyants ne s'allume, l'électrificateur ne reçoit plus de courant (veillez à ne pas intervertir les pôles; éventuellement l'accumulateur est défectueux ou l'électrificateur est en panne).
- L'électrificateur n'émet pas d'alarme, lorsque la clôture présente des défauts.
Remarques importantes :
L'électrificateur doit être fixé seulement verticalement avec le câble d'alimentation vers le bas et protégé des intempéries (voir illustration). Il doit être fixé sur un mur ou support ininflammable. Pour un usage extérieur il est possible d'utiliser un coffret metallique (44656) qui protège l'électrificateur et la batterie.
Veillez à ne pas intervertir les pôles (rouge+ et noir -) lors du branchement de l'accumulateur.
Attention: Les piquets de terre ne font pas partie des fournitures !!!
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Une garantie de 3 ans est en vigueur pour l'électrificateur conformément à nos conditions! Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service,
l'entretien des batteries, ainsi que les éventuelles sources d'erreur décrites dans la notice d'utilisation ci-jointe!

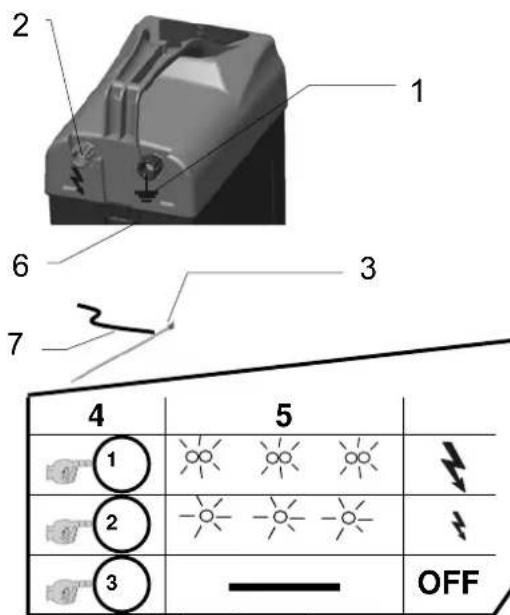

Notice d'utilisation spécifique à l'électrificateur
UNI 3500

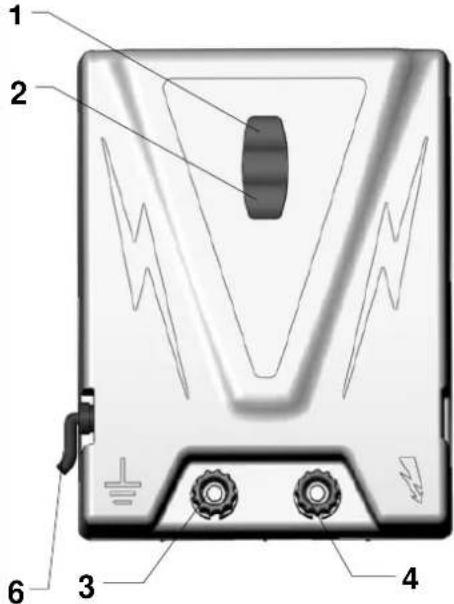

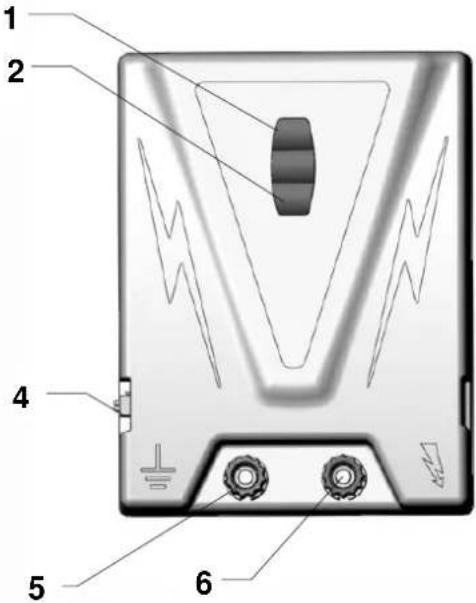

 |  Sources de courant possibles :-12 volts- Adaptateur 230 volts, a utiliser seulement pour l'intérieur!(Art.-Nr.: 371023)La clôture électrique (à l'étable) ne doit pas être utilisée comme Tier-Trainer ! | 1 | Lumière de contrôle de la tension de sortie |
| 2 | Lumière de contrôle de la batterie 12V | ||
| 3 | Pattes de fixation | ||
| 4 | Câble de branchement 12V de la batterie / l'adaptateur 230 V | ||
| 5 | Connexion à la terre | ||
| 6 | Connexion à la clôture |
a.) Montage
L'appareil doit en principe être utilisé suspendu à la verticale, avec les connexions vers le bas et si possible protégé de la pluie, voir illustration ci-dessus à gauche. En cas de montage mural, il doit être monté sur un mur résistant au feu. Pour un montage à l'extérieur, un coffret en métal galvanisé disponible comme accessoire (N° réf. : 44656), peut être utilisé. Celui-ci protège l'appareil tout en accueillant l'accu.
b.) Description de fonctionnement de l'appareil
Mettre en service l'appareil SANS clôture et sans mise à la terre. Lors du raccordement de l'accu 12V, respecter les polarités (rouge + et noir -). Si le témoin lumineux de clôture (1) clignote en vert, l'appareil est fonctionnel. Si le témoin lumineux de l'accu (2) clignote de surcroît en rouge, contrôler la tension de l'accu 12V. Si le témoin lumineux de clôture (1) ne clignote pas, contrôler la polarité du câble de raccordement 12V sur l'accu ou faire contrôler l'appareil par un spécialiste.
c.) Fonctionnement avec branchement sur la clôture et à la terre
| Témoin batterie(2) clignote rouge | Témoin clôture(1) clignotevert | Bruit | Tension de sortie Batterie 12V | ||
| 1 | NON | OUI | OUI | >3500 V = minimum de performance | O.K. (>12,2V) |
| 2 | NON | NON | OUI | <3500 V Voir source de panne dans le mode d'emploi (Fig. 2, S.5). | O.K. (>12,2V) |
| 3 | OUI | OUI | OUI | >3500 V = minimum de performance et: | Recharger ou échanger la batterie dans peu de temps |
| 4 | OUI | NON | OUI | <3500 V Voir source de panne dans le mode d'emploi (Fig. 2, S.5). | Recharger ou échanger la batterie dans peu de temps |
| 5 | OUI | NON | NON | Pas d'impulsion, protection de décharge enclenchée | Recharger ou échanger la batterie immédiatement |
| 6 | NON | NON | NON | voir b.) mode d'utilisation sans branchement de la clôture ni de la terre | |
Si le témoin de clôture (1) clignote plus rapidement que 1 x par seconde il fait immédiatement arrêter le poste et le faire contrôler par un spécialiste. Pour augmenter l'autonomie de vôtre installation, divers panneaux solaires et supports adaptés peuvent être utilisés. Nous recommandons l'utilisation de batteries 12V 85Ah ou 12V 110 Ah. Tous ces accessoires sont disponible auprès de vôtre revendeur.
!!! Attention: Les piquets de terre ne sont pas inclus (utilisez au minimum 3 piquets de 1m espaces de 3 mètres) !!!
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Une garantie de 3 ans est en vigueur pour l'électrificateur conformément à nos conditions! Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service,
l'entretien des batteries, ainsi que les éventuelles sources d'erreur décrites dans la notice d'utilisation ci-jointe!

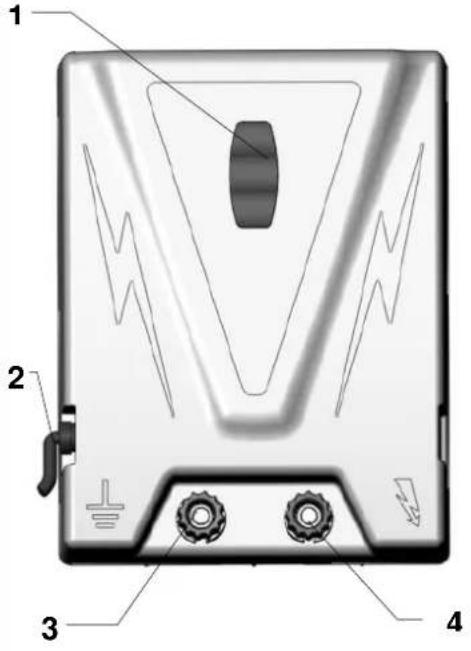

Notice d'utilisation spécifique à l'électrificateur
 |  Secteur 230 V ~!La clôture électrique (à l'étable) ne doit pas être utilisée comme Tier-Trainer ! | 1 | Clignoteur de contrôle (poste en fonction) |
| 2 | Cordon d'alimentation 230V ~ | ||
| 3 | Câble de terre [BKGD] | ||
| 4 | Câble de clôture  | ||
| 5 | Trous de fixation |
a.) Montage
Cet appareil doit être fixé verticalement contre un mur ininflammable avec le cordon d'alimentation vers le bas (à l'aide des trous de fixation 5)
En cas de montage en plein air li faut protéger additionnellement l'appareil de la pluie et des rayons directs du soleil.
b.) Fonctionnement de l'appareil
L'appareil doit être testé sans être connecté à la terre ni sur une clôture
Si la lumière rouge clignote au rythme des impulsions, l'électrificateur fonctionne
Dans le cas contraire, il convient de vérifier le cordon d'alimentation. Si aucun défaut d'alimentation n'a pu être constaté, le poste doit être vérifié par un professionnel agréé.
c.) Description du fonctionnement de l'appareil en service
La lumière de contrôle ne réagit pas lors d'éventuels défauts sur la ligne de clôture.
Il convient donc de vérifier régulièrement l'état de cette installation avec un testeur adapté.
Si aucun défaut n'a pu être constaté sur la clôture, il convient de faire vérifier l'électrificateur
Si la fréquence des impulsions est supérieure à une par seconde, il faut immédiatement débrancher le poste et le faire vérifier.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Une garantie de 3 ans est en vigueur pour l'électrificateur conformément à nos conditions! Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service, ainsi que les éventuelles sources d'erreur décrites dans la notice d'utilisation ci-jointe !
Notice d'utilisation spécifique à l'électrificateur
 | 5 La clôture électrique (à l'étable) ne doit pas être utilisée comme Tier-Trainer !Secteur 230 V ~! | 1 | Témoin lumineux de contrôle « OK » |
| 2 | Témoin lumineux de contrôle « CHECK » | ||
| 3 | Câble de terre | ||
| 4 | Câble de clôture | ||
| 5 | Trous de fixation | ||
| 6 | Cordon d'alimentation 230V ~ |
a.) Montage
Les trous de fixation (5) sont destinés à un montage mural. L'appareil doit être monté sur un mur vertical résistant au feu, avec les connexions dirigées vers le bas, voir illustration ci-dessus à gauche. En cas de montage en plein air li faut protéger additionnellement l'appareil de la pluie et des rayons directs du soleil.
b.) Description de fonctionnement de l'appareil
Mettre l'appareil en œuvre sans enclos ni terre. Les voyants de contrôle s'allument au rythme des impulsions (verts ou rouges). L'appareil est en état de fonctionnement. Si les voyants de contrôle ne s'allument pas par intermittence, il faut d'abord contrôler la tension du secteur et le conducteur d'alimentation. Si aucun défaut ne peut être décelé à ce niveau, l'appareil devrait être contrôlé par un spécialiste.
c.) Description de fonctionnement lorsque l'installation de clôture est BRANCHÉE (terre + clôture)
| 1 | voyant de contrôle « OK » (1) | allumage intermittent vert | état de l'enclos/ terre en ordre = tension de sortie > 4000V = OK |
| 2 | voyant de « CHECK » (2) | allumage intermittent rouge | CHECK = état de l'enclos défectueux = tension de sortie ≤ 4500V, voir notice d'utilisation jointe, possibles sources de défauts (figure 2, p.5) |
| CHECK = état de la terre défectueux, voir notice d'utilisation jointe, possibles sources de défauts (figure 2, p.5) et terre (p.4) |
Variantes de connexion :
Installation de clôture fermée :
Installation de clôture ouverte :
Si la fréquence des impulsions est supérieure à une fois par seconde, il faut immédiatement débrancher l'appareil et le faire contrôler.
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Une garantie de 3 ans est en vigueur pour l'électrificateur conformément à nos conditions!
Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service, ainsi que les éventuelles sources d'erreur décrites dans la notice d'utilisation ci-jointe !
Notice d'utilisation spécifique à l'électrificateur
N 500
| 1 | Témoin lumineux de contrôle enclos |
| 2 | Témoin lumineux de contrôle terre |
| 3 | Pattes de fixation |
| 4 | Connexion à la terre |
| 5 | Sortie connexion clôture énergie réduite |
| 6 | Sortie connexion clôture énergie maximum |
a.) Montage
Les trous de fixation (3) sont destinés à un montage mural. L'appareil doit être monté sur un mur vertical résistant au feu, avec les connexions dirigées vers le bas, voir illustration ci-dessus à gauche. En cas de montage en plein air li faut protéger additionnellement l'appareil de la pluie et des rayons directs du soleil.
b.) Description de fonctionnement de l'appareil
Mettre l'appareil en œuvre sans enclos ni terre. Les voyants de contrôle s'allument au rythme des impulsions (verts ou rouges). L'appareil est en état de fonctionnement. Si les voyants de contrôle ne s'allument pas par intermittence, il faut d'abord contrôler la tension du secteur et le conducteur d'alimentation. Si aucun défaut ne peut être décelé à ce niveau, l'appareil devrait être contrôlé par un spécialiste.
c.) Description de fonctionnement lorsque l'installation de clôture est BRANCHÉE (terre + clôture)
| 1 | voyant de contrôle enclos (1) | allumage intermittent vert: | état de l'enclos en ordre = tension de sortie > 3500V = exigence minimale |
| allumage intermittent rouge: | état de l'enclos défectueux = tension de sortie ≤ 3500V, voir notice d'utilisation jointe, possibles sources de défauts (figure 2, p.5) | ||
| 2 | voyant de terre (2) | allumage intermittent vert: | état de la terre en ordre; tension à la terre < 1000 V |
| allumage intermittent rouge | état de la terre défectueux, tension à la terre ≥ 1000 V, voir notice d'utilisation jointe, possibles sources de défauts (figure 2, p.5) et terre (p.4) |
Variantes de connexion :
Installation de clôture fermée :
Installation de clôture ouverte :
Les raccords de clôture (5 ou 6) permettent d'exploiter des clôtures indépendamment les unes des autres.
La valeur de mesure affichée à l'écran (1) et le voyant de contrôle correspondant ne peuvent cependant indiquer avec précision que la sortie présentant l'énergie maximale (6). Si la fréquence des impulsions est supérieure à une fois par seconde, il faut immédiatement débrancher l'appareil et le faire contrôler.
Nouvelle fonction conforme à la norme EN 60335-2-76
Suite à une temporisation de 15 secondes, cet appareil ne fournit pas plus de 5 joules d'énergie de sortie.
En cas de hausse de la charge, le dispositif augmente son énergie de sortie à l'issue d'une temporisation et adapte ainsi automatiquement la force d'impact à l'augmentation de la végétation, aux conditions météorologiques et à l'état de la clôture.
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
Contrôle visuel de l'appareil et de la clôture
Mesure de la tension minimum de 2500V à chaque point de la clôture
Une garantie de 3 ans est en vigueur pour l'électrificateur conformément à nos conditions!
Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service, ainsi que les éventuelles sources d'erreur décrites dans la notice d'utilisation ci-jointe !
Notice d'utilisation spécifique à l'électrificateur
A 400
Alimentation normale par batterie humide 12 V, peut être optionnellement alimenté par un adaptateur sur secteur La clôture électrique (à l'étable) ne doit pas être utilisée comme Tier-Trainer !
| 1 | Lumière de contrôle √ OKde la tension de sortie |
| 2 | Lumière de contrôle de la batterie 12V ! CHECK |
| 3 | Commutateur à 2 phases |
| 4 | Douille pour adaptateur solaire / secteur + capot de protection |
| 5 | Câble d'alimentation 12 volts |
| 6 | Connexion à la terre |
| 7 | Connexion à la clôture |
| 8 | Pattes de fixation |
a.) Montage
L'appareil doit en principe être utilisé suspendu à la verticale, avec les connexions vers le bas et si possible protégé de la pluie, voir illustration ci-dessus à gauche. En cas de montage mural, il doit être monté sur un mur résistant au feu. Pour un montage à l'extérieur, un coffret en métal galvanisé disponible comme accessoire (N° réf. : 44656), peut être utilisé. Celui-ci protège l'appareil tout en accueillant l'accu.
b.) Description de fonctionnement de l'appareil
Mettre en service l'appareil SANS clôture et sans mise à la terre. Lors du raccordement de l'accu 12V, respecter les polarités (rouge + et noir -). Si le témoin lumineux de clôture (1) clignote en vert, l'appareil est fonctionnel. Si le témoin lumineux de l'accu (2) clignote de surcroît en rouge, contrôler la tension de l'accu 12V. Si le témoin lumineux de clôture (1) ne clignote pas, contrôler la polarité du câble de raccordement 12V sur l'accu ou faire contrôler l'appareil par un spécialiste. En cas de fonctionnement à l'aide d'un module solaire ou d'un adaptateur secteur, le capot de protection de la douille (4) doit d'abord être retiré.
Position de l'interrupteur : 0 = Arrêt ;
I = consommation de courant et énergie de sortie réduites (= 50%) II = énergie de sortie et consommation de courant maximales (= 100%)
c.) Fonctionnement avec branchement sur la clôture et à la terre
| Témoin batterie (2) clignote rouge | Témoin clôture (1) clignote vert | Bruit | Tension de sortie Batterie 12V | ||
| 1 | NON | OUI | OUI | O.K. O.K. | |
| 2 | NON | NON | OUI | Voir source de panne dans le mode d'emploi (Fig. 2, S.5). | O.K. |
| 3 | OUI | OUI | OUI | O.K. | Recharger ou échanger la batterie dans peu de temps |
| 4 | OUI | NON | OUI | Voir source de panne dans le mode d'emploi (Fig. 2, S.5). | Recharger ou échanger la batterie dans peu de temps |
| 5 | OUI | NON | NON | Pas d'impulsion, protection de décharge enclenchée | Recharger ou échanger la batterie immédiatement |
| 6 | NON | NON | NON | voir b.) mode d'utilisation sans branchement de la clôture ni de la terre | |
Si le témoin de clôture (1) clignote plus rapidement que 1 x par seconde il fait immédiatement arrêter le poste et le faire contrôler par un spécialiste. Pour augmenter l'autonomie de vôtre installation, divers panneaux solaires et supports adaptés peuvent être utilisés. Nous recommandons l'utilisation de batteries 12V 85Ah ou 12V 110 Ah. Tous ces accessoires sont disponible auprès de vôtre revendeur.
Aaptateur secteur = Art.-Nr. 371012
!!! Attention: Les piquets de terre ne sont pas inclus (utilisez au minimum 3 piquets de 1m espaces de 3 mètres) !!! Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Une garantie de 3 ans est en vigueur pour l'électrificateur conformément à nos conditions!
Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service,
l'entretien des batteries, ainsi que les éventuelles sources d'erreur décrites dans la notice d'utilisation ci-jointe!
Notice d'utilisation spécifique à l'électrificateur

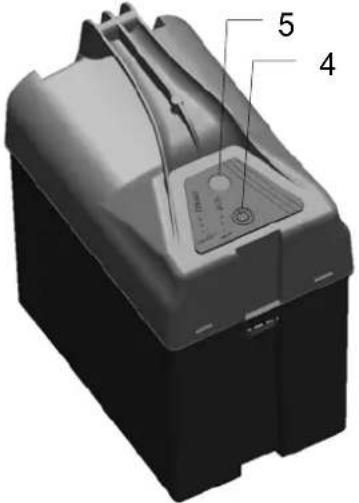

B17
 Utilisation normale avec pile 9 V, peut être utilisé optionnellement avec une batterie humide de 12 V |  | 1 | Prise de terre |
| 2 | Connexion à la clôture | ||
| 3 | Piquet de terre | ||
| 4 | Interrupteur marche – arrê | ||
| 5 | Témoin lumineux de contrôle | ||
| 6 | Perçage pour connection 12V - câble |
a.) Montage
Assembler le piquet de terre (3) comme indiqué sur le schéma. Connecter le fil de terre (7) au piquet de terre avec la vis jointe. Enfoncer le piquet jusqu'au support et positionner ensuite le poste en position verticale (voir schéma ci-dessus)
b.) Description du fonctionnement de l'appareil
- Pousser sur les deux côtés du couvercle en tirant simultanément vers le haut pour ouvrir l'appareil.
- Placer la batterie dans le compartiment et la raccorder à l'appareil. Fermer le couvercle. (Utiliser l'appareil uniquement en position debout et avec le couvercle fermement bloqué)
Mettre l'appareil en service sans raccorder la clôture :
- Enclencher l'appareil en appuyant sur la touche [4]
- Lorsque le témoin de contrôle clignote (deux fois)[5] à intervalles d'env. 1,3 sec., l'appareil est prêt à fonctionner et se trouve en mode EXTREM (puissance de choc élevée et consommation de courant plus importante).
- Appuyer une deuxième fois sur la touche [4] pour faire passer l'appareil en mode ECO avec une puissance et une consommation de courant plus faibles. Ce nouveau mode est signalé par un clignotement simple à intervalles d'environ 1,3 sec.
- Appuyer une troisième fois sur la touche [4] pour éteindre l'appareil. (Aucun clignotement)
Conseil :
Lorsque le témoin de contrôle [5] ne clignote pas ou s'allume en rouge après avoir enclenché l'appareil, vérifier la polarité correcte ainsi que la tension minimum d'env. 6 V de la batterie ou faire vérifier l'appareil par un technicien spécialiste !
c.) Description du fonctionnement avec clôture raccordée (clôture + terre)
Si le témoin de contrôle [5] clignote en rouge (tension de batterie inférieure à 6 V), changer la batterie.
Le témoin de contrôle [5] sert uniquement à contrôler le fonctionnement. Il ne réagit cependant pas à un défaut éventuel dans la clôture ni à une panne de tension de la clôture. Il est donc impératif de vérifier régulièrement la tension (> 2,5 kV) sur la clôture.
En mode 12 V, l'appareil propose une protection contre le déchargement. Celui-ci est signalé par un clignotement rouge du voyant de contrôle.
Si le témoin de contrôle [5] de l'appareil clignote plus rapidement qu'une fois en l'intervalle d'une seconde, éteindre l'appareil immédiatement et le faire vérifier par un technicien spécialise avant de le remettre en service.
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Une garantie de 3 ans est en vigueur pour l'électrificateur conformément à nos conditions!
Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service, l'entretien de la batterie ainsi que les éventuelles sources d'erreur décrites dans la notice d'utilisation ci-jointe !
