Type de produit	Trancheuse de carrelage
Marque	Prowork
Modèle	PFSG 180/1
Moteur	Moteur à courant alternatif
Alimentation	230 V ~ 50 Hz
Puissance	600 watts (S2 10 min)
Vitesse à vide	2950 tr/min
Disque de coupe	Disque diamanté Ø 180 x Ø 25,4 mm
Hauteur de coupe à 90°	35 mm
Hauteur de coupe à 45°	20 mm
Dimensions de la table	330 x 360 mm
Inclinaison de la table	De 0° à 45° en continu
Guide parallèle	Oui, pour coupes en longueur et coupes d'onglet
Guide d'onglet	Oui
Refroidissement	Par eau, coupe sans poussière
Réservoir d'eau	Intégré
Prise avec disjoncteur différentiel (RCD)	Oui
Poids	10,5 kg
Dimensions du colis	405 x 370 x 295 mm
Accessoire spécial	Disque diamanté Ø 180 x Ø 25,4 mm (réf. 43.011.70)

FOIRE AUX QUESTIONS - PFSG 180/1 Prowork

Comment utiliser le réservoir d'eau ?

Remplissez le réservoir d'eau avant chaque utilisation pour assurer le refroidissement du disque et une coupe sans poussière. Vérifiez le niveau d'eau régulièrement.

Comment changer le disque diamanté ?

Débranchez l'appareil. Retirez le capot de protection, dévissez l'écrou de fixation du disque à l'aide d'une clé, remplacez le disque et revissez. Assurez-vous que le disque est bien serré.

Comment régler l'inclinaison de la table ?

Desserrez la molette de blocage sous la table, inclinez la table à l'angle souhaité (de 0° à 45°) en vous aidant du repère, puis resserrez la molette.

Quels types de carreaux puis-je couper ?

Cette trancheuse est conçue pour couper des carreaux muraux et de sol de petite et moyenne taille, jusqu'à une hauteur de 35 mm à 90°.

Comment utiliser le guide parallèle ?

Le guide parallèle permet de réaliser des coupes de longueur constante. Placez le carreau contre le guide, serrez-le et poussez la table vers le disque.

Que faire si la machine ne démarre pas ?

Vérifiez l'alimentation électrique, le câble et la prise. Assurez-vous que le disjoncteur différentiel (RCD) n'a pas déclenché. Si le problème persiste, consultez un professionnel.

Comment entretenir la machine ?

Nettoyez la table et le réservoir d'eau après chaque usage. Vérifiez régulièrement l'état du disque et des câbles. Lubrifiez les parties mobiles si nécessaire.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection et des gants. Ne portez pas de vêtements amples. Utilisez toujours le disjoncteur différentiel. Ne touchez pas le disque en rotation.

Puis utiliser un disque d'un autre diamètre ?

Non, utilisez uniquement un disque diamanté de Ø 180 mm avec alésage de 25,4 mm pour garantir la sécurité et les performances.

Comment stocker la trancheuse ?

Rangez-la dans un endroit sec et à l'abri du gel. Vidangez le réservoir d'eau. Conservez la machine dans son emballage d'origine si possible.

MODE D'EMPLOI PFSG 180/1 Prowork

Tile Cutting Machine PFSG 180/1

Art.-No.: 43.011.37

Bar code: 4006825530971

Sales unit: 1 pc

The tile cutting machine PFSG 180/1 is an easy transportable unit for cutting of small and medium sized wall- or floor tiles.

Water cooled cutting disc for dust-free cutting. The coated working table can be tilted continuously up to 45^ . Parallel guide for endless length and jolly cuts.

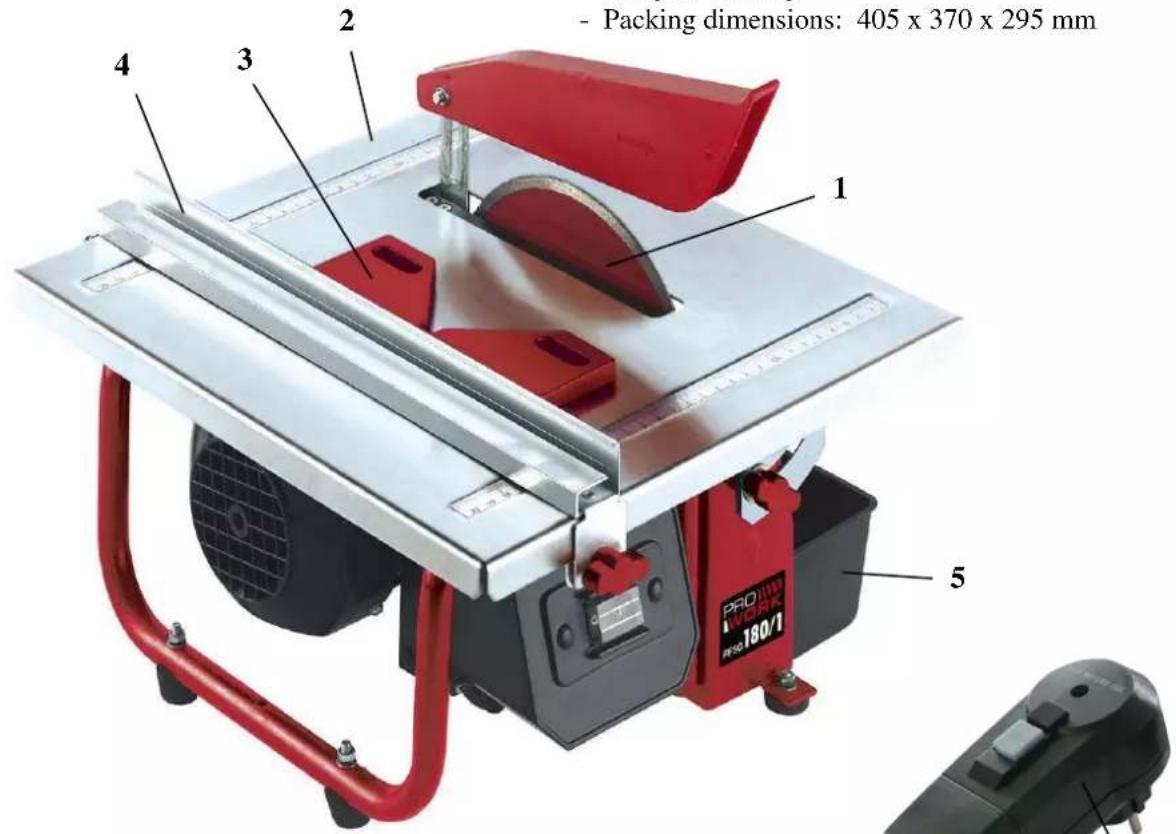

Features:

• Diamond cutting disc (1)
• Working table (2)
• Mitre cut guide (3)
• Parallel guide (4)
• Water tank (5)
• RCD-Plug (6)

Technical data:

• Motor: AC motor
• Mains: 230 V \~ 50 Hz
• Power: 600 watts / S2 10 min.
• No-load speed n _o : 2950 rpm
• Cutting height 90° / 45°: 35 mm / 20 mm
• Table size: 330 x 360 mm
• Diamond cutting disc: ∅ 180 x ∅ 25.4 mm
• Weight: 10.5 kg
• Packing dimensions: 405 x 370 x 295 mm

- Packing dimensions: 405 x 370 x 295 mm 1 2 3 4 5 PRO WARS RESO 180/1

As special accessory available:

Diamond cutting disc ∅ 180 x ∅ 25.4 mm

Art.-No.: 43.011.70 Bar code: 4006825432015

Close-up of a black mechanical device with labeled parts (no visible text or symbols)
