Marque	Reloop
Modèle	RWM-1 HH
Type de produit	Microphone sans fil avec récepteur UHF
Fréquence porteuse	UHF (voir face arrière de l'appareil)
Stabilité en fréquence	±0,005 %
Rapport signal/bruit	> 100 dB
Distorsion harmonique	< 0,5 %
Réponse en fréquence	60 Hz – 18 kHz
Alimentation du récepteur	12 – 15 V DC / 0,5 A (adaptateur secteur fourni)
Alimentation du microphone	Pile 9 V
Sensibilité du récepteur	6 dB
Système de silencieux	Pilotton, Noise Lock
Connecteurs de sortie	XLR symétrique, 6,3 mm jack asymétrique
Dimensions du récepteur	213 x 148 x 45 mm
Poids du récepteur	1,0 kg
Type de capsule microphone	Dynamique (microphone à main)
Puissance haute fréquence	> 10 mW
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants ni de produits aérosols
Pièces d'usure	Pile 9 V, boutons de réglage
Sécurité	Ne pas ouvrir le boîtier ; tenir à l'écart des liquides et de l'humidité ; utiliser uniquement en intérieur
Température de service	-5 °C à 45 °C
Humidité relative max	50 % à 45 °C
Garantie	Les dommages dus à une modification ou au non-respect des instructions annulent la garantie

FOIRE AUX QUESTIONS - RWM-1 HH Reloop

Comment insérer la pile dans le microphone RWM-1 HH ?

Dévissez le couvercle du compartiment à pile situé en bas du microphone. Insérez une pile 9 V en respectant la polarité indiquée. Revissez le couvercle. Allumez le microphone : la DEL rouge doit s'allumer une seconde.

Comment régler le volume du récepteur ?

Utilisez le régleur de volume (5) sur le panneau avant du récepteur. Tournez-le de MIN à MAX pour ajuster le niveau. Réglez également le volume de votre ampli ou console de mixage pour un son optimal.

Que faire si le microphone ne s'allume pas ?

Vérifiez que la pile 9 V est correctement insérée et qu'elle n'est pas déchargée. Si la DEL rouge ne s'allume pas du tout, remplacez la pile. Si le problème persiste, contactez votre revendeur.

Comment nettoyer le microphone ?

Utilisez un chiffon légèrement humide pour nettoyer l'extérieur. N'utilisez jamais de solvants, d'essence ou de produits aérosols. Évitez que des liquides pénètrent dans le boîtier.

Quelle est la portée du système sans fil ?

La portée dépend des conditions environnementales. En utilisation normale, elle peut atteindre plusieurs dizaines de mètres. Pour une portée maximale, orientez l'antenne du récepteur en hauteur et évitez les obstacles métalliques.

Comment éviter les interférences ?

Assurez-vous que le récepteur et l'émetteur sont réglés sur la même fréquence. Évitez d'utiliser d'autres appareils sans fil sur des fréquences proches. Le silencieux (SQUELCH) permet de filtrer les bruits parasites : réglez-le de manière à éliminer les interférences sans réduire la portée.

Que signifie le voyant rouge allumé en continu ?

Sur le microphone, si la DEL rouge reste allumée plus d'une seconde après la mise sous tension, cela indique que la pile est faible et doit être remplacée. Si elle ne s'allume pas du tout, la pile est vide.

Comment brancher le récepteur à un ampli ?

Connectez la sortie du récepteur (XLR symétrique ou jack 6,3 mm asymétrique) à l'entrée microphone de votre ampli ou console de mixage. Utilisez un câble blindé adapté. Branchez ensuite l'adaptateur secteur du récepteur sur une prise de courant.

Puis-je utiliser ce microphone avec d'autres récepteurs ?

Le microphone RWM-1 HH est conçu pour fonctionner avec le récepteur fourni. L'utilisation avec un autre récepteur peut ne pas fonctionner correctement en raison des fréquences et du codage spécifiques. Consultez la notice ou votre revendeur pour plus d'informations.

Comment remplacer la pile de l'émetteur Bodypack (modèle RWM-1 HS) ?

Ouvrez le couvercle du compartiment à pile (16) de l'émetteur Bodypack. Insérez une pile 9 V en respectant la polarité. Refermez le couvercle. Allumez l'émetteur (11) : la DEL rouge (12) doit s'allumer une seconde. Si elle reste allumée, remplacez la pile.

MODE D'EMPLOI RWM-1 HH Reloop

Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet appareil à l'écart des liquides et de l'humidité ! N'ouvrez jamais le boîtier !

Gardez ces instructions pour des utilisations ultérieurs !

www.reloopdj.com

CE

eRELOOP®

RWM-1 HH / RWM-1 HS / RWM-2 HH

Funkmikrofon

Wireless Microphone

Microphone radio

Bedienungsanleitung

ACHTUNG!

Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

Nous vous félicitons d'avoir choisi le Reloop RWM-1 HH, RWM-1 HS ou RWM-2 HH, preuve de la confiance que vous accordez à notre technologie. Avant la mise en service, nous vous prions de lire attentivement ce mode d'emploi et de respecter les instructions pendant l'utilisation.

Retirez le Reloop RWM-1 HH, RWM-1 HS ou RWM-2 HH de son emballage. Avant la première mise en service, vérifiez le bon état de l'appareil. Si le boîtier ou le câble sont endommagés, n'utilisez pas l'appareil et contactez votre revendeur.

Consignes de sécurité

1.

Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie des vices cachés.

2.

Ces produits ont quitté l'usine dans un état irréprochable. Afin de conserver cet état et assurer la sécurité de fonctionnement, l'utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d'emploi.

3.

Les dommages causés par le non-respect des instructions de ce mode d'emploi annulent tous les droits de garantie des vices cachés. Le fabricant décline toute responsabilité pour les dommages matériels ou personnels dus à une manipulation incorrecte des produits ou au non-respect des instructions du mode d'emploi.

4.

L'usage de ces équipements dans un but différent de celui décrit dans leur mode d'emploi respectif, peut provoquer des dégâts et annuler les droits de garantie. Toute autre utilisation est en outre liée à des risques tels que court-circuits, incendies, décharges électriques, etc.

5.

Le boîtier ne contient aucune pièce nécessitant un entretien, à l'exception de pièces d'usure pouvant être remplacées de l'extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie des vices cachés!

6.

Veillez à ne brancher l'appareil qu'après avoir terminé l'installation et le câblage de toutes les connexions. Branchez toujours la fiche secteur en dernier. Vérifiez que l'interrupteur principal soit sur "0" avant de brancher l'appareil.

7.

Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.

8.

Veillez à ne pas coincer ou endommager le cordon d'alimentation par des arrêtes tranchantes lorsque vous installez l'appareil.

9.

Prenez garde à ce que le cordon électrique n'entre pas en contact avec d'autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides !

10.

Insérez uniquement le cordon d'alimentation dans des prises électriques de sécurité. La source de tension utilisée doit uniquement être une prise électrique en ordre du réseau d'alimentation publique.

11. Débranchez l'appareil lorsque vous ne l'utilisez pas ou pour le nettoyer ! Pour débrancher l'appareil, tirez toujours sur la prise, jamais sur le câble !

12. Placez l'appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l'appareil.

13. Évitez tous les chocs et l'emploi de la force lors de l'installation et l'utilisation de l'appareil.

14. Installez l'appareil dans un endroit à l'abri de la chaleur, de l'humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers !

15. Ne placez jamais des récipients de liquides susceptibles de se renverser sur l'appareil ou à proximité directe. En cas d'infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l'appareil par un technicien qualifié avant de le réutiliser. La garantie exclu tous les dégâts dus aux infiltrations de liquides.

16. N'utilisez pas l'appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5°C). N'exposez pas l'appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Veillez à ne pas obstruer les ventilateurs ou les fentes de ventilation. Assurez toujours une ventilation convenable.

17. N'utilisez pas l'appareil lorsqu'il est amené d'une pièce froide dans une pièce chaude. L'eau de condensation peut détruire votre appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante !

18. Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.

19. Utilisez l'emballage original pour transporter l'appareil.

20. Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d'enfants.

21. Les directives de prévention des accidents de l'association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.

22. Dans les écoles, instituts de formation, ateliers de loisirs etc. l'utilisation de l'appareil doit être effectuée sous la surveillance de personnel qualifié.

23. Conservez ce mode d'emploi pour le consulter en cas de questions ou de problèmes.

Utilisation conforme

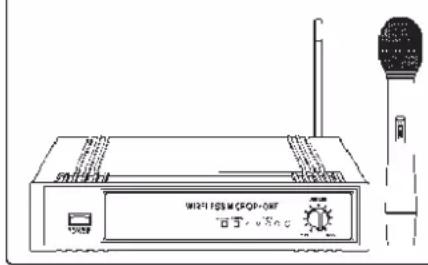

RWM-1 HH

WIFI FSS W CPOI-047 百 万 万 万

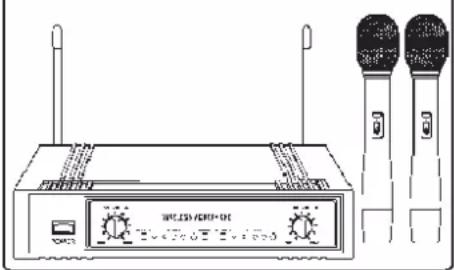

RWM-2 HH RWM-1 HS

-1 x station réceptrice 1 canal avec bloc d'alimentation
- 1 x microphone à main Reloop avec émetteur sans fil

Reloop RWM-1 HS:

-1 x station réceptrice 1 canal avec bloc d'alimentation
- 1 x microphone Reloop Headset avec émetteur Bodypack

Reloop RWM-2 HH:

-1 x station réceptrice 2 canal avec bloc d'alimentation
- 2 x microphone à main Reloop avec émetteur sans fil

• Cet équipement est jeu de microphones sans fil, lequel doit être connecté à l'entrée microphone de l'ampli ou de la console de mixage.
• L'usage de ces équipements dans un but différent de celui décrit dans ce mode d'emploi respectif, peut provoquer des dégâts et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d'emploi peut être source de court-circuits, incendies, décharge électrique, etc.

• Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d'annuler les droits de garantie.

• Le récepteur UHF est certifié pour le branchement sur secteur 230 V, 50 Hz tension alternative et est exclusivement conçu pour être utilisé en local fermé.

• En Allemagne, vous devez déclarer microphones sans fil dans quelques fréquences porteuses auprès de la Bundesnetzagentur avant de l'utiliser et acquitter la redevance due. Pour de plus amples informations : www.bundesnetzagentur.de.
• Si ce microphone est utilisé hors du territoire allemand, vous devez vous informer des directives respectives du pays concernant les fréquences UHF soumises à déclaration et éventuellement déclarer votre microphone sans fil auprès des autorités compétentes. Votre revendeur se fera un plaisir de vous informer.

Environnement de service

Les équipements doivent uniquement être utilisés et stockés dans des locaux secs ! Les projections d'eau, la pluie, l'humidité et le brouillard peuvent détruire les appareils. L'humidité relative de l'air maximale est de 50% à 45 degrés Celsius.

Uniquement utiliser les équipements à une température entre -5 et 45 degrés Celsius. Protéger les équipements des contre les rayons solaires directs ou toute autre source de chaleur, par exemple un radiateur !

Lorsque les équipements passent d'une pièce froide à une pièce chaude, il faut attendre qu'ils soient à température ambiante avant de les mettre en marche pour éviter toute défaillance par l'eau condensée !

Veiller à tenir les équipements à l'abri de la poussière !

Betrieb

Operation

Utilisation

Bedienelemente
Controls
Panneau de commande

12345 POWER POWER SIGNAL AUDIO VOLUME MIN MAX

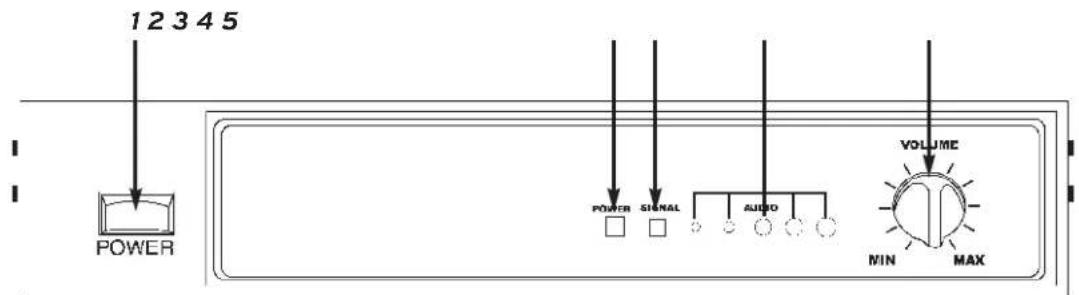

Éléments de commande du récepteur UHF RWM-1 HH, RWM-1 HS

1 2 3 3 4 5 5 POWER VOLUME A MIN MAX SIGNAL AUDIO POWER SIGNAL MIN MAX 4 VOLUME B MIN MAX

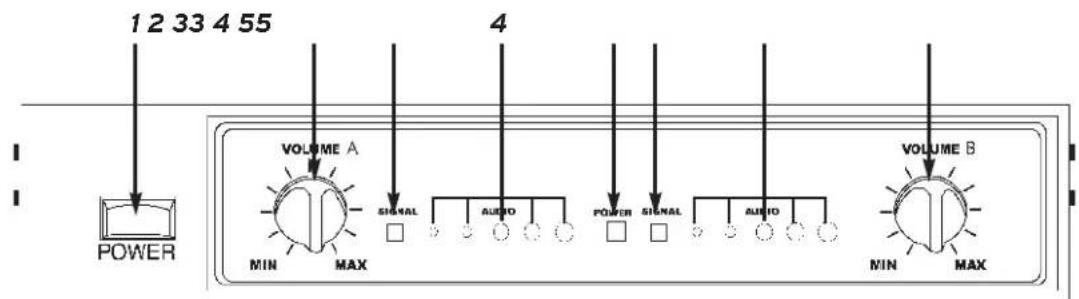

Éléments de commande du récepteur UHF RWM-2 HH

ANT 6 BALANCED 7 8 9 10 MIX AF.OUT SQUELCH DC 12V

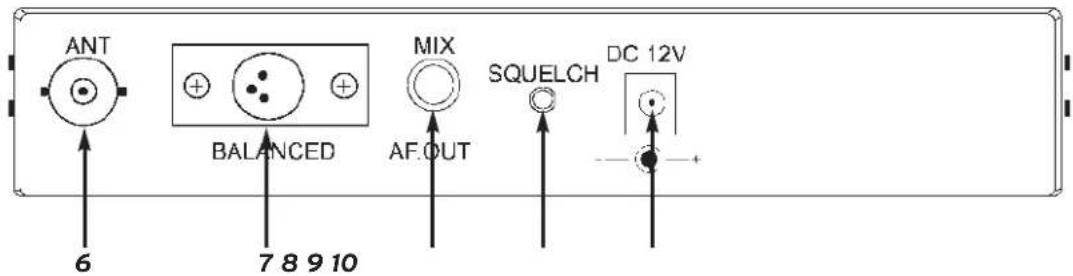

Face arrière du récepteur UHF RWM-1 HH, RWM-1 HS

ANT B BALANCED B MIX AF.OUT SQUELCH B A DC 12V BALANCED A ANT A 6 67 78 9 10

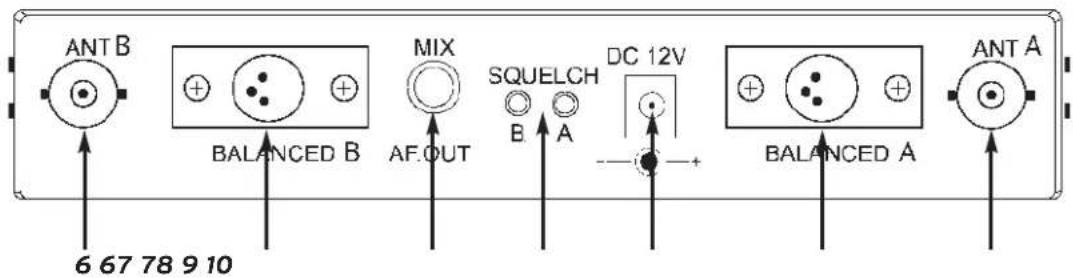

Face arrière du récepteur UHF RWM-2 HH

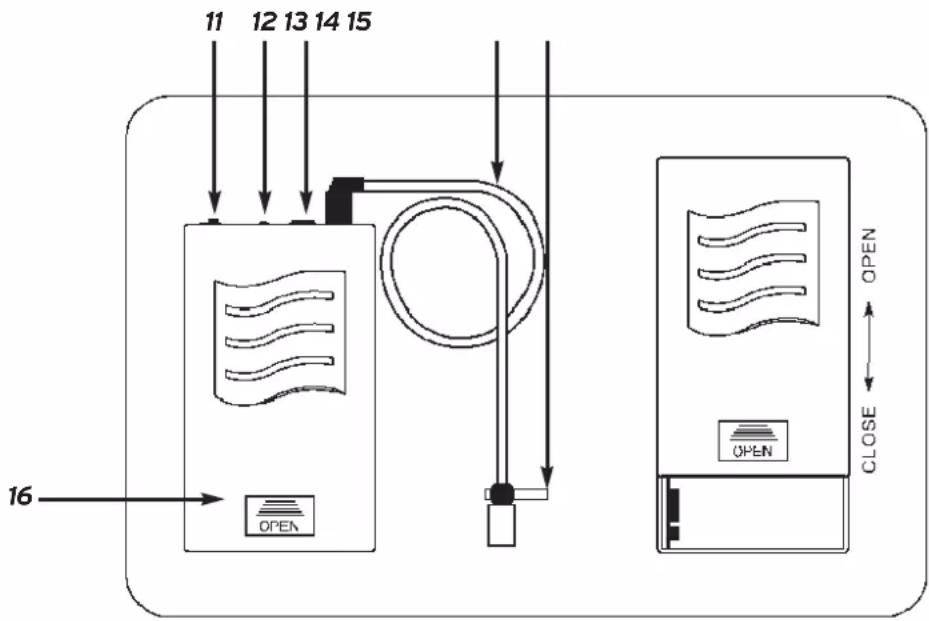

RWM-1 HS Reloop Headset avec émetteur Bodypack

1. Interrupteur MARCHE/ ARRÊT

2. DEL alimentation électrique

3. Affichage du signal

4. Affichage du volume

5. Régleur de volume

6. Connecteur antenne (BNC)

7. Sortie microphone symétrique (XLR)

8. Sortie microphone asymétrique (6,3 mm jack)

9. Silencieux

10. Connecteur du bloc d'alimentation

11. Interrupteur MARCHE/ ARRÊT de l'émetteur Bodypack

12.DEL alimentation électrique de l'émetteur Bodypack

13.Régleur de volume de l'émetteur Bodypack

14.Câble de branchement du Headset

1. Compartiment à pile de l'émetteur Bodypack

Pour brancher l'antenne au connecteur d'antenne -6-, insérer prudemment la fiche de l'antenne dans le connecteur en alignant les broches et la serrer. De préférence, orienter l'antenne à une hauteur maximale.

Brancher le récepteur UHF à votre ampli ou votre console de mixage en raccordant le connecteur double fiche blindé via XLR-7-ou jack 6,3 mm-8-avec l'entrée microphone de votre ampli.

RWM-1 HH - RWM-2 HH

Dévissez le couvercle du compartiment à pile du microphone et insérez une pile de 9 volts dans le compartiment à pile. Veillez absolument à respecter la polarité correcte. Allumez le microphone et vérifiez si la DEL rouge s'allume pendant une seconde. Si la DEL rouge s'allume plus longtemps, ceci indique que la pile est faible et doit être remplacée. Si la DEL rouge ne s'allume pas, la pile est vide et doit être immédiatement enlevée du microphone.

RWM-1 HS

Ouvrez le couvercle du compartiment à pile -16- de l'émetteur Bodypack et insérez une pile de 9 volts dans le compartiment à pile. Veillez absolument à respecter la polarité correcte. Allumez l'émetteur Bodypack -11- et vérifiez si la DEL rouge -12- s'éclaire pendant une seconde. Si la DEL rouge s'allume plus longtemps, ceci indique que la pile est faible et doit être remplacée. Si la DEL rouge ne s'allume pas, la pile est vide et doit être immédiatement enlevée de l'émetteur Bodypack. Dès qu'un signal est audible sur votre chaîne, vous pouvez ajuster le volume de l'émetteur Bodypack -13-.

Raccordez le connecteur du récepteur UHF -10- au bloc d'alimentation et branchez celui-ci sur une prise de courant. Allumez le récepteur UHF par son interrupteur marche/arrêt -1-, la DEL d'alimentation électrique -2- s'éclaire. Allumez à présent le microphone/ l'émetteur Bodypack. L'affichage de signal -3- s'éclaire.

Ajustez le volume et le réglage du son de votre ampli et le volume du récepteur UHF -5-.

Après l'utilisation, veuillez éteindre le microphone/ l'émetteur Bodypack et enlever la pile.

Veuillez tenir compte que l'allumage et l'extinction de le microphone/ l'émetteur Bodypack pendant l'utilisation peut causer des interférences.

Le silencieux -9- vous permet de filtrer le signal audio. Si le silencieux est réglé trop fort, la portée est diminuée.

Entretien

• Contrôlez régulièrement la sécurité technique de l'appareil en vérifiant le bon état du câble et du boîtier, ainsi que des pièces d'usures telles que les boutons de réglage.
• Si vous supposez que l'utilisation n'est plus sûre, il faut mettre l'appareil hors service et le sécuriser contre toute réutilisation involontaire.
• Il faut supposer que l'utilisation n'est plus sûre lorsque l'appareil est visiblement endommagé, ne fonctionne plus, après un stockage prolongé dans des conditions défavorables ou après des contraintes importantes lors du transport.

Caractéristiques

La plausibilité et l'exactitude des données suivantes du fabricant ne sont pas contrôlées par la société GDT GmbH :

Système

Fréquence porteuse UHF voir face arrière de l'appareil
Stabilité +/- 0,005%
Rapport signal/bruit >100 dB
Distorsion < 0,5%
Réponse en fréquence 60 Hz - 18 kHz

Récepteur

Alimentation électrique 12 V - 15 V DC/ 0,5 A
adaptateur secteur
Sensibilité 6 dB
Silencieux Pilotton, Noise Lock
Connecteur XLR, 6,3 mm jack
Dimensions 213 x 148 x 45 mm
Poids 1,0 kg

Microphone

Capsule de microphone
headset microphone
Capsule de microphone
microphone à main dynamique
Haute fréquence >10mw
Pile 9 Volt

Reloop vous souhaite beaucoup de plaisir !
