EGK101 - Commutateur horaire numérique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur horaire numérique 1 voie multifonctions Bluetooth®
Marque	Hager
Modèle	EGK101 (équivalent EGN100)
Dimensions (largeur)	18 mm (1 module DIN)
Alimentation	230 V~ +10/-15% / 240 V~ ±6%, 50/60 Hz
Consommation	< 170 mW
Sortie	1 contact inverseur, pouvoir de coupure max. AC1 10A / 230 V~
Capacité de programmation	100 pas, temps mini entre 2 pas : 1 minute
Précision de marche	± 0,25 sec/jour
Réserve de marche	10 ans (batterie non remplaçable)
Indice de protection	IP20 (boîtier), IP30 (sous plastron)
Température de fonctionnement	-5 °C à +45 °C
Fonctions principales	Programmation via application Bluetooth® (iOS/Android), mode astronomique, changement auto été/hiver, forçages permanents On/Off, dérogations temporaires, entrée filaire pour capteur crépusculaire (EEN002/003) ou bouton poussoir, compatible Quicklink radio
Affichage et commandes	Touches C1/FCT et BLE/CFG avec LED, programmation par application mobile
Installation	Sur rail DIN (EN 60715), par électricien qualifié
Protection amont	Disjoncteur 10 A
Raccordement	Bornes à vis : rigide 0,2-4 mm², souple 0,2-2,5 mm²
Entretien	Aucun entretien particulier ; couper l'alimentation avant toute intervention
Sécurité	Ne convient pas à la commande de charges TBTS ; classe d'isolation 2
Pays d'utilisation	Europe (€) et Suisse

FOIRE AUX QUESTIONS - EGK101 HAGER

Comment programmer l'interrupteur horaire EGK101 ?

La programmation s'effectue via l'application mobile Hager Mood (iOS/Android) en connexion Bluetooth®. Activez le Bluetooth® en appuyant (>2s) sur la touche BLE, puis appairez votre terminal et suivez les instructions de l'application.

Puis-je utiliser l'EGK101 sans application ?

Non, la programmation complète nécessite l'application. Cependant, vous pouvez utiliser les touches pour un forçage manuel (On/Off) ou une dérogation temporaire.

Que faire si la LED BLE ne s'allume pas ?

Vérifiez que l'alimentation est présente et que le produit n'est pas en mode configuration Quicklink. Si le problème persiste, réinitialisez le Bluetooth® en maintenant la touche FCT enfoncée (>10s).

Comment forcer manuellement la sortie en position On ou Off ?

Assurez-vous que le Bluetooth® est déconnecté et que le produit n'est pas en mode Quicklink. Appuyez brièvement sur la touche C1 pour parcourir les états : Off forcé (jaune), Off manuel (orange), On dérogation (rouge), On forcé (jaune), On manuel (orange). Le mode automatique est signalé par une LED éteinte.

L'EGK101 peut-il commander un éclairage LED ?

Oui, mais la puissance maximale dépend du type de lampe. Pour les lampes LED, le contact normalement ouvert supporte jusqu'à 400 W et le contact normalement fermé jusqu'à 300 W.

Comment associer un capteur crépusculaire ?

Raccordez le capteur EEN002 ou EEN003 à l'entrée filaire (borne ① sur le schéma). Coupez l'alimentation avant le raccordement. Configurez ensuite la fonction dans l'application.

La batterie de réserve est-elle remplaçable ?

Non, la batterie interne n'est ni remplaçable ni rechargeable. Sa durée de vie est d'environ 10 ans en conditions normales.

Comment verrouiller les touches pour éviter une manipulation accidentelle ?

Déconnectez le Bluetooth® et quittez le mode Quicklink. Appuyez simultanément (>2s) sur les touches CFG et FCT jusqu'au clignotement rapide des LED. Le verrouillage est actif. Répétez l'opération pour déverrouiller.

L'EGK101 est-il compatible avec les systèmes domotiques ?

Il est compatible avec la gamme radio Quicklink Hager pour une communication sans fil avec d'autres produits de confort (émetteurs). Il ne communique pas directement avec d'autres protocoles domotiques.

Que faire en cas de dysfonctionnement de l'horloge ?

Essayez une réinitialisation : maintenez CFG >10s pour réinitialiser les paramètres Quicklink, ou FCT >10s pour le Bluetooth. Pour une réinitialisation complète (programmes et paramètres), maintenez CFG+FCT >10s (les paramètres Bluetooth et liens RF sont conservés).

MODE D'EMPLOI EGK101 HAGER

• Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.
• Ne convient pas pour la commande de charges TBTS.

Présentation du produit

L'interrupteur horaire EGN100 est une horloge de programmation électronique à cycles hebdomadaire et annuelle permettant de commander automatiquement différentes charges.

Exemples d'applications : éclairage public, enseignes lumineuses, vitrines de magasin, monuments, façades etc. Le paramétrage de l'horloge astronomique intégrée permet de commuter les charges suivant l'heure de coucher et de lever du soleil.

L'interrupteur EGN100 est également compatible avec la gamme de produits radio Quicklink Hager. Le raccordement d'un capteur crépusculaire EEN002 / EEN003 (en option) permet de commuter les charges en fonction de la luminosité.

La programmation est réalisée avec un terminal mobile via la technologie sans fil Bluetooth ^® en utilisant l'application de configuration (iOS et Android) disponible en téléchargement gratuit.

Les touches

C1/FCT (touche et LED) utilisée pour :

• le contrôle de la sortie,
- la programmation du mode de fonctionnement du lien RF,
- la réinitialisation du Bluetooth ®.

BLE/CFG (touche et LED) utilisée pour :

• l'activation et désactivation du Bluetooth® (BLE),
• la configuration du lien RF,
• la réinitialisation des paramètres et des liens RF.

Image 1 : présentation des touches

Principales caractéristiques

• Produit livré mis à l'heure et au jour courant (de Paris).
• Programmation par application via la technologie Bluetooth® :
• changement automatique d'horaire été/hiver,
• mode astronomique,
• programmation par jour ou groupe de jours,
• 100 pas de programme On, Off, impulsions ₺.
• Forçages permanents On ou Off.
• Dérogations temporaires On ou Off.

Interrupteur horaire 1 voie multifonctions Bluetooth®

Des compléments d'information sont disponibles en scannant avec votre terminal mobile le QR code affiché.

Hager Mood

• Dérogations (temporaires, permanentes ou temporisées) activables à distance à l'aide d'un bouton poussoir.
• Fonction interrupteur crépusculaire via une sonde de luminosité filaire EEN002 ou EEN003.

Lors du raccordement de la cellule, ou avant toute intervention sur celle-ci, couper l'alimentation 230V de l'horloge.

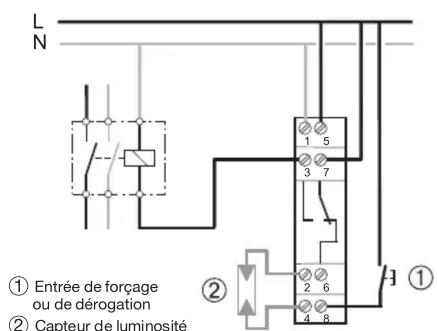

Schémas de raccordement

Image 2: schéma de raccordement EGN100 (1 sortie)

Spécifications techniques

Caractéristiques électriques

• Tension d'alimentation : 230 V\~ +10/-15 % et 240 V\~ ± 6 %
  • Fréquence réseau : 50/60 Hz
  • Consommation : < 170 mW
• Sortie : 1 contact inverseur non isolé avec tension de mesure < 1 V pour la commutation au passage par zéro.

- Pouvoir de coupure max. : AC1 μ 10A 230 V\~

- Lampes à incandescence :

- Puissance relais avec contact normalement ouvert / 2300 W

- Puissance relais avec contact normalement fermé / 1500 W

- Lampes halogène : 230 V\~ 2300 W

- Tubes fluorescents compensés // (max. 45 μF) :

- Puissance relais avec contact normalement ouvert / 400 W

- Puissance relais avec contact normalement fermé / 300 W

- Tubes fluorescents non compensés, compensés en série : 1000 W

- Lampes fluocompactes et lampes à LED :

- Puissance relais avec contact normalement ouvert / 400 W

- Puissance relais avec contact normalement fermé / 300 W

- Pouvoir de coupure min. : AC1 100 mA 230 V\~

• Tension assignée de choc : 4 kV

- Cadence de commutation maximale à pleine charge : 6 cycles de commutation/minute

Caractéristiques fonctionnelles

• Capacité de programmation : 100 pas
• Temps mini entre 2 pas : 1 minute
• Précision de marche : ± 0,25 sec / jour
• Fréquence radio Bluetooth ^® : 2.4 - 2.483 GHz
• Puissance d'émission max : 10 mW

- Portée : 10 m en champ libre

- Version : 4.2

• Configuration terminal mobile / PC
• iOS version égale ou supérieure à 8
• Android version égale ou supérieure à 5.1
• Windows version égale ou supérieure à 10
• Bluetooth ^® : version égale ou supérieure à 4.2

• Fréquence radio Quicklink : 868 - 870 MHz

- Puissance d'émission max : 25 mW

- Portée : 100 m en champ libre

- Classe d'isolation : 2

• Action de type : 2B

- Classe Logiciel : Classe A

• T° de l'essai à la bille : 75 °C

• Protection amont : disjoncteur 10 A

- Tension et courant déclarés pour l'essai d'émission CEM : 230 V\~ - 0.5 A

- Indice de protection : IP20 (boîtier), IP30 (boîtier sous plastron)

• Résistance aux chocs : IK04

Batterie

• Réserve de marche : 10 ans

• Non remplaçable et non rechargeable

Boîtier

- Encombrement : 18 mm / 1 module

- Produit à montage indépendant sur rail DIN selon EN 60715

Environnement

• T° de fonctionnement -5 °C à +45 °C

• T° stockage -25 °C à +70 °C

• Humidité relative : 95 % à 20 °C

• Degré de pollution 2

Raccordement par bornes à vis

- Rigide 0,2 à 4 mm ^2

- Souple 0,2 à 2,5 mm ^2

• Empreinte des vis : PH1

Première mise en service

BLUETOOTH

Le produit ne doit pas être en mode de configuration "Quicklink".

Afin de programmer et paramétrer l'horloge avec un terminal mobile, vous devez activer la fonction Bluetooth®.

Chaque appui (> 2 s) sur la touche BLE active ou désactive la fonction.

BLE État LED / Fonctionnement

	éteint Bluetooth®désactivé
		Bluetooth®activé
		Bluetooth®activé et connecté

Image 3 : fonctionnement et état de la LED

APPLICATION DE CONFIGURATION

Pour configurer l'horloge, vous devez utiliser

l'application et effectuer l'installation comme décrit ci-dessous.

1. Accéder directement au lien de téléchargement de l'application en scannant avec un terminal mobile le QR code imprimé sur la notice.

2. Télécharger et installer l'application de configuration.

3. Vérifier que le Bluetooth® est activé (voir Première mise en service / BLUETOOTH).

4. Appairer votre terminal mobile et votre horloge via l'application Bluetooth®.

5. Programmer votre produit via l'application, pour cela, laissez-vous guider par l'application pour configurer l'horloge.

Réglages via l'application de configuration :

Des paramètres à renseigner pour l'utilisation de votre horloge sont disponibles via l'application comme le réglage :

• de la date et de l'heure,
• de l'horloge astronomique,
• de l'entrée filaire,
- du changement d'heure été/hiver,
• du capteur crépusculaire.

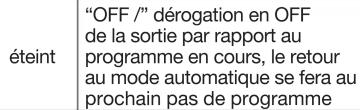

État LED - Forçage - Dérogation

- Le Bluetooth® doit être déconnecté.

- Le produit ne doit pas être en mode de configuration "Quicklink".

Chaque appui bref sur la touche C1 modifie l'état de la sortie selon le cycle suivant :

C1 État LED / Fonctionnement

Jaune		La fonction Forçage OFF permet de forcer une sortie dans un état OFF. Aucune autre commande de priorité plus faible n'est prise en compte si le forçage est actif. Seule une annulation de forçage ou une commande manuelle via la face avant autorise à nouveau les autres commandes
Orange		Manuelle en OFF de la sortie (commande uniquement disponible avec le bouton FCT présent sur le produit)
Rouge		“ON /” dérogation en ON de la sortie par rapport au programme en cours, le retour au mode automatique se fera au prochain pas de programme
Jaune		Forçage en ON de la sortie (commande permanente) : la fonction Forçage ON permet de forcer une sortie dans un état ON. Aucune autre commande n'est prise en compte si le forçage est actif. Seule une annulation de forçage autorise à nouveau les autres commandes
Orange		Manuelle en ON de la sortie (commande uniquement disponible avec le bouton FCT présent sur le produit)

Image 4 : fonctionnement et état de la LED

Priorité :

Mode manuel > Forçage > Dérogation

Configuration / "Quicklink"

CONFIGURATION D'UNE FONCTION

Le lien RF permet d'associer la sortie de l'horloge (récepteur) avec un ou plusieurs produits de confort Quicklink radio (10 x émetteurs max.).

Le Bluetooth ^® doit être déconnecté.

Pour associer un produit de confort (émetteur), vous devez :

1. Démarrer la procédure de configuration de fonction sur l'émetteur en appuyant brièvement sur son bouton CFG.
2. La LED CFG de l'émetteur s'allume (rouge).
3. La LED CFG du récepteur (horloge) s'allume (rouge).
4. Sélectionner l'entrée ou le bouton poussoir à configurer de l'émetteur.
5. La LED CFG de l'émetteur clignote pendant 1 s (rouge).
6. Choisir la fonction à configurer sur le récepteur par appuis brefs successifs sur la touche FCT de l'horloge.
7. La LED FCT du récepteur (horloge) s'allume (l'état et la couleur de la LED indiquent la fonction choisie, pour plus d'information sur les fonctions et les couleurs de la LED associées, se reporter à la notice de configuration Quicklink disponible en scannant le QR code ci-contre).
8. Valider la fonction choisie sur le récepteur en appuyant (appui > 2 s) sur la touche FCT de l'horloge jusqu'au clignotement de la LED CFG (rouge).
9. La fonction identifiée par la couleur de la LED FCT est validée sur le récepteur (horloge).
10. Valider la configuration sur l'émetteur en appuyant brièvement sur son bouton CFG.
11. La LED CFG de l'émetteur s'éteint.
12. La LED CFG de l'horloge (récepteur) s'éteint.

EFFACEMENT D'UNE FONCTION

Reprendre le principe décrit au chapitre précédent Configuration d'une fonction, à l'étape 3, choisir la fonction "effacement", puis la valider.

Verrouillage des touches

Le produit ne doit pas être en mode de configuration "Quicklink".

La fonction verrouillage / déverrouillage des touches est accessible via l'application de configuration ou localement sur l'horloge via les touches BLE/CFG et C1/FCT (le Bluetooth ^® doit être déconnecté). Pour activer ou désactiver cette fonction localement, vous devez appuyer simultanément (> 2 s) sur les 2 touches CFG + FCT (les deux LED(s) clignotent rapidement jusqu'au relaché).

Le temps d'appui sur les deux touches CFG + FCT ne doit pas être > 10 s sous risque d'effacer les paramètres et la programmation du produit (voir Réinitialisation).

Réinitialisation

Le produit ne doit pas être en mode de configuration "Quicklink".

La réinitialisation est accessible via l'application de configuration ou localement sur l'horloge via les touches BLE/CFG et C1/FCT (le Bluetooth® doit être déconnecté).

• Pour réinitialiser les paramètres du Bluetooth ^® (clé d'installation), vous devez maintenir appuyé (> 10 s) la touche FCT jusqu'au clignotement de la LED. Les autres paramètres et programmes sont conservés.
• Pour remettre en configuration usine les paramètres et les liens RF “Quicklink”, vous devez maintenir appuyé (> 10 s) la touche CFG jusqu’au clignotement de la LED.
  Les paramètres du produit sont conservés.
• Pour remettre en configuration usine les paramètres et les programmes du produit, vous devez appuyer simultanément (> 10 s) sur les deux touches CFG + FCT (les deux LED(s) clignotent rapidement jusqu'au relaché).
  Les paramètres “Bluetooth®” et liens RF sont conservés.

Mise à jour

La mise à jour du firmware de l'horloge s'effectue via l'application de configuration. Une nouvelle "Version" du firmware de l'horloge est proposée lorsque :

• l'application est lancée sur votre terminal mobile,
• le terminal mobile et l'horloge sont connectés ensemble en Bluetooth®.

Par la présente Hager Controls déclare que cet équipement radio de type Interrupteur horaire EGN100 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE.

La déclaration CE peut-être consultée

sur le site :

www.hager.com

Comment éliminer ce produit (déchets d'équipements électriques et électroniques). (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole sur le

produit où sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit où à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant

l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse
