49351 - Thermostat de chauffage HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gestionnaire d'énergie pour chauffage électrique
Marque	Hager
Modèle	49351
Zones de chauffage	1 zone
Programmation	Journalière (Confort 5h-23h, Réduit 23h-5h)
Modes de fonctionnement	Automatique, Manuel, Confort, Réduit, Hors-gel, Eco (option Tempo)
Tension d'alimentation	230 V ~ +/- 10%
Fréquence	50 Hz
Puissance absorbée	Environ 10 VA
Dimensions boîtier de commande	80 x 80 x 10 mm
Dimensions boîtier technique	3 modules (largeur 52,5 mm)
Indice de protection	IP20
Catégorie de surtension	III
Température de fonctionnement boîtier technique	-5 °C à +45 °C
Température de fonctionnement boîtier de commande	0 °C à +40 °C
Autonomie de l'heure	Environ 13 heures
Précision de l'horloge	1 s/24 h
Nombre de voies de délestage	3
Cycle de délestage	6 min
Sorties fils pilotes	30 mA par sortie
Protection	Contre inversion fil pilote/phase (affichage CC-FP)
Raccordement boîtier de commande	1,5 mm², longueur max 50 m
Raccordement compteur EDF	Paire torsadée 0,2 mm² avec écran, longueur max 100 m

FOIRE AUX QUESTIONS - 49351 HAGER

Comment régler l'heure sur le gestionnaire d'énergie ?

Pour régler l'heure, utilisez les touches ▼ et ▲ sur le boîtier technique. Un appui prolongé permet un défilement rapide des minutes puis des heures. La consigne reste en mode Réduit tant que l'heure n'est pas réglée.

Comment lancer une dérogation temporisée ?

Appuyez plusieurs fois sur la touche Ⓐ du boîtier de commande jusqu'à allumer le voyant correspondant à la température souhaitée (Confort ou Réduit). Le retour au programme se fera automatiquement après écoulement de la temporisation programmée (réglable de 1 à 16h).

Comment programmer une absence prolongée (hors-gel programmable) ?

Maintenez la touche Ⓐ enfoncée pendant au moins 5 secondes jusqu'à ce que le voyant Hors-gel clignote. Sélectionnez le nombre de jours (max 14) en appuyant successivement sur la touche. Validez en maintenant la touche enfoncée 3 secondes. Pour revenir en mode Auto avant la fin, maintenez la touche enfoncée 5 secondes.

Que faire en cas de coupure secteur ?

Le gestionnaire conserve l'heure et le jour pendant environ 13 heures. Au-delà, à la remise sous tension, le boîtier technique affiche --H-- et le boîtier de commande est en mode Réduit. Réglez l'heure sur le boîtier technique pour repasser en mode Auto.

Que signifie l'affichage CC-FP ?

L'affichage CC-FP indique une erreur de branchement (inversion fil pilote/phase). Pour résoudre, mettez l'installation hors tension, corrigez l'erreur de raccordement sur le convecteur, puis remettez sous tension.

Comment fonctionne le délestage ?

Le délestage interrompt cycliquement le chauffage pendant quelques minutes lorsque la consommation totale dépasse la puissance de l'abonnement. L'écran affiche D. Dès que la consommation baisse, le chauffage est remis en marche automatiquement.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Auto (programme automatique), Confort, Réduit, Hors-gel, et Eco (uniquement avec option Tempo, abaisse la consigne de 1°C). Les voyants sur le boîtier de commande indiquent le mode actif.

Comment passer en mode manuel ?

Pour suspendre le programme automatique, appuyez sur la touche Ⓐ pour sélectionner un mode autre que Auto (Confort, Réduit ou Hors-gel). Le voyant Auto s'éteint. Pour revenir en mode Auto, appuyez jusqu'à ce que le voyant Auto se rallume.

Comment régler la durée des dérogations ?

Appuyez sur la touche tempo du boîtier technique pour afficher la durée de temporisation Confort. Utilisez les touches ▼ et ▲ pour choisir une valeur (1h à 16h ou --h pour illimité). Validez avec tempo, puis réglez la temporisation Réduit de la même manière. Les valeurs par défaut sont 2h pour Confort et 4h pour Réduit.

Que faire si le voyant du boîtier technique clignote ?

Un voyant clignotant sur le boîtier technique indique que la liaison télé-information avec le compteur EDF n'est pas active. Contactez votre agence EDF pour résoudre le problème.

MODE D'EMPLOI 49351 HAGER

FR Gestionnaires d'énergie simplifiés 1 ou 2 zones, journaliers, avec dérogation temporisée réglable

49351 - 49352

Présentation du produit

Votre gestionnaire d'énergie est composé de deux boîtiers :

• Un boîtier technique installé par votre électricien dans votre tableau électrique.
• Un boîtier de commande qui vous permet de connaître les consignes appliquées et de les modifier vous-même en lançant des dérogations.

Boîtier de commande

① ② ③ ④ ⑤ C 20 A/20 20 C 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20

La touche Ⓐ: permet de piloter manuellement votre chauffage.

Les voyants

① Automatique ② Auto :

• voyant allumé = votre gestionnaire d'énergie fonctionne automatiquement
• voyant éteint = vous avez suspendu le déroulement du programme, gestionnaire d'énergie fonctionne en mode manuel.

② Confort

- voyant allumé = mode Confort.

③ Eco

• voyant allumé = vous êtes en période sensible de l'option Tempo, mode Confort -1 °C (uniquement en configuration fil pilote 6 ordres).

④ Réduit

• voyant allumé = mode Réduit.

⑤ Hors-gel 24/24h:

- voyant allumé = mode Hors-gel.

Les consignes Confort et Réduit sont à régler sur vos appareils de chauffage.

Boîtier technique

⑥ L'écran : il affiche l'heure et, sur demande, les durées de temporisation réglées, en appuyant sur la touche tempo.

Les touches

⑦ Touches mise à l'heure ▼ △ : pour la mise à l'heure et le réglage des temporisations Confort/Réduit.

⑧ tempo : pour entrer dans le mode réglage des temporisations Confort/Réduit.
⑨ Voyant allumé = fonctionnement nortmal de la télé-information.
⑩ Bouton reset : retour aux réglages usine (toutes les programmations effectuées et paramétrages horaires sont perdus).

Les tarifs EDF

Votre logement est équipé en chauffage électrique et vous avez choisi un tarif EDF :

• Option tarif de base (sans heures creuses) ou
• Option Heures Creuses ou

- Option Tempo (si vous avez choisi l'option Tempo), le gestionnaire d'énergie abaisse automatiquement la température pendant les périodes sensibles que vous avez choisies sur le compteur EDF.

La sortie télé-information de votre compteur EDF doit être active pour que votre gestionnaire d'énergie puisse fonctionner.

Voyant ⑨ allumé = la liaison télé-information est active. Voyant ⑨ clignotant = la liaison télé-information n'est pas active, veuillez contacter votre agence EDF.

Programme

Votre gestionnaire d'énergie dispose d'un programme de chauffage appliqué automatiquement dès la mise en service :
- Tous les jours, de 5h à 23h, mode Confort.
- Toutes les nuits, de 23h à 5h, mode Réduit.
- La température Confort est celle que vous choisissez manuellement sur vos convecteurs électriques. Selon les convecteurs dont vous disposez : la température Réduit se règle automatiquement (environ Confort -3,5 °C).

Mise à l'heure

Vous pouvez modifier l'heure en appuyant sur les touches

Un appui prolongé sur les touches ⚡️ : permet un défilement rapide des minutes, puis des heures.

La consigne reste en Réduit tant que l'heure n'est pas réglée.

Les gestionnaires d'énergie 49351 et 49352 pilotent automatiquement votre chauffage électrique.

• Avec le 49351, vous gérez votre logement en une seule zone de chauffage.
• Avec le 49352, vous divisez votre logement en 2 zones de chauffage : zone vie (pièces occupées durant la journée comme le salon et la cuisine) et zone sommeil (pièces occupées durant la nuit).
• Avec le 49351, vous gérez votre logement en une seule zone de chauffage.
• Avec le 49352, vous divisez votre logement en 2 zones de chauffage : zone vie (pièces occupées durant la journée comme le salon et la cuisine) et zone sommeil (pièces occupées durant la nuit).

Dérogation temporisée

Cette fonction vous permet à partir du boîtier de commande de lancer une dérogation en température confort ou réduit. Cette dérogation peut être à durée réglable (de 1 à 16h) ou non (-h) avec retour au programme lors du prochain changement de consigne préprogrammé.

Pour régler la durée des dérogations

Les valeurs préenregistrées sont :
• temporisation confort : TC = 2h.
• temporisation réduit : TR = 4h

Pour modifier ces valeurs

• Appuyez sur la touche tempo pour afficher la durée de la temporisation confort.
• Avec les touches, , faites défiler les différentes valeurs pré-enregistrées : -h, 1h, 2h, 3h, 4h, 6h, 8h, 10h, 12h, 14h, 16h. La valeur - correspond à une dérogation non réglable avec retour automatique au programme lors du prochain changement de consigne préprogrammé (5h ou 23h).
• Sélectionnez la valeur de temporisation qui correspond à votre mode de vie (exemple : pour 6 heures).
• Un appui sur la touche tempo vous permet de valider cette valeur et d'afficher la durée de la temporisation réduit.
• Avec les touches ⚡️, réglez la durée de la temporisation réduit.
• Appuyez sur la touche tempo pour valider cette valeur et revenir en mode automatique.

Pour lancer une dérogation temporisée

- Appuyez plusieurs fois sur la touche du boîtier de commande de façon à allumer le voyant correspondant au niveau de température souhaité.

Exemple : Réduit ( ou Confort ⚙️)

Le retour au pr gramme se fera après

écoulement de la temporisation programmée.

Exemple d'utilisation :

votre logement est vide durant la semaine de 9h à 17h, soit 8h par jour.

Le programme préenregistré demande une température confort de 5h à 23h tous les jours.

Pour faire encore plus d'économies

• Programmez une temporisation réduit = 8h.
• A 9h, avant de partir, lancez la dérogation en température réduit : sélectionnez sur votre boîtier de commande la consigne Réduit.
• Le retour au programme se fera automatiquement à 17h après écoulement de la temporisation de 8h.

Pour revenir à la consigne fixée automatiquement par le gestionnaire d'énergie (sans attendre l'écoulement de la temporisation ou le prochain changement de programme), appuyez à nouveau sur la touche du boîtier de commande jusqu'à ce que le voyant ① s'allume.

Mise en veille de votre chauffage

N'utilisez pas la consigne Hors-gel si vous devez rester dans votre logement.

Afin de mettre votre chauffage en veille lors d'une absence prolongée ou lorsque vous aérez vos pièces, vous pouvez mettre votre gestionnaire d'énergie en mode Hors-gel. Vous avez 2 possibilités en fonction de l'utilisation recherchée :

Fonction hors-gel permanent (aération d'une zone, absence non programmable etc.)

• Maintenez la touche pendant 3 secondes de façon à ce que le voyant rouge correspondant à la consigne Hors-gel⑤ soit fixe.
• Lors de votre retour, maintenez la touche enfoncée pendant 3 secondes afin de revenir en mode automatique (le voyant rouge s'éteint).

Dans le cas du 49352, cette commande se fait zone par zone.

Fonction hors-gel programmable (vacances, absence prolongée etc.)

- Maintenez la touche enfoncée pendant au moins 5 secondes de façon à ce que le voyant ⑤ clignote (dans le cas du 49352 vous pouvez utiliser indifféremment l'une ou l'autre des touches pour programmer cette consigne). Le jour en cours est automatiquement

sélectionné, le voyant ① est allumé.

- Sélectionnez le nombre de jours à programmer en appuyant successivement sur la touche. Les voyants servent à décompter le nombre de jours (14 jours max.).

- Puis maintenez la touche enfoncée durant 3 secondes afin de valider votre programme, le voyant ⑤ s'allume.

Dans le cas du 49352, cette commande s'applique automatiquement sur les 2 zones.

Pour revenir en mode Auto avant la fin de votre programmation Hors-gel, il suffit de maintenir la touche du boîtier de commande enfoncée pendant au moins 5 secondes.

Délestage

Votre gestionnaire d'énergie gère automatiquement la puissance consommée : quand la consommation totale de vos appareils électriques est supérieure à la puissance de votre abonnement, votre gestionnaire d'énergie s'occupe d'interrompre le chauffage cycliquement pendant quelques minutes.

Pendant cette interruption, l'écran affiche D. Dès que la consommation baisse, votre gestionnaire d'énergie remet automatiquement les appareils en marche.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse

En cas de coupure secteur

Votre gestionnaire d'énergie conserve l'heure et le jour courant pendant environ 13 heures. Au delà des 13 heures, à la remise sous tension, le boîtier technique affiche --H-- et le boîtier de commande est en mode réduit. Réglez l'heure sur le boîtier technique, le boîtier de commande repasse en mode Auto.

Que faire si... ?

• L'afficheur, le voyant du boîtier technique ainsi que les voyants du boîtier de commande sont éteints :
  Le produit n'est pas alimenté, vérifiez le disjoncteur ou appelez votre électricien. Vérifiez que le câblage fil pilote/phase côté boîtier technique n'est pas inversé.
• L'afficheur du boîtier technique affiche CC-FP et les voyants du gestionnaire d'énergie clignotent :
  Votre gestionnaire d'énergie est protégé contre les erreurs de branchement (inversion fil pilote/ phase). Pour faire fonctionner votre gestionnaire d'énergie, mettez l'installation hors tension, corrigez l'erreur de raccordement (sur le convecteur et remettez le gestionnaire d'énergie sous tension).
• Le voyant du boîtier technique clignote : Contactez votre agence EDF car cela vous signale que la télé-information ne fonctionne pas.

Caractéristiques techniques

Tension d'alimentation : 230V ∼ +/- 10% Fréquence : 50 Hz

Puissance absorbée : env. 10 VA

Sorties fils pilotes : 30 mA par sortie

Précision de l'horloge : 1s/24h

Nombre de voies de délestage : 3

Cycle de délestage : 6 min.

Cycle du programme : journalier

Liaison boîtier de commande : 1,5 mm², longueur max 50 m

Raccordement par bornes à cage : 1 à 4 mm ^2 liaison compteur EDF : paire torsadée

0,2 mm² avec écran, longueur max 100 m

Catégorie : 4

Nombre de modes : 5 (délestage, confort, eco, réduit, hors-gel)

Indice de protection : IP20

Autonomie de l'heure : environ 13 heures

Autonomie des données : permanent

Hygrométrie : 90% max. à 20 °C

Catégorie de surtension : III

Degré de pollution : 2

Structure du logiciel : Classe A

Action de type : 2

Tension et courant des essais d'émissions CEM:

Class: 230V ∼ -1mA

Classe : Boîtier technique : II

Boîtier de commande : II

Température de fonctionnement :

Boîtier technique : -5 °C à +45 °C

Boîtier de commande : 0 °C à + 40°C

Température de stockage :

Boîtier technique : -20 °C à +70 °C

Boîtier de commande : 20 °C à +70 °C

Dimensions :

Boîtier technique : 3 modules

Boîtier de commande : 80 x 80 x 10 mm

Produit indépendant pour montage sur rail

DIN (boîtier technique) et sur surface plane ou

boîte d'encastrement (boitier de commande)

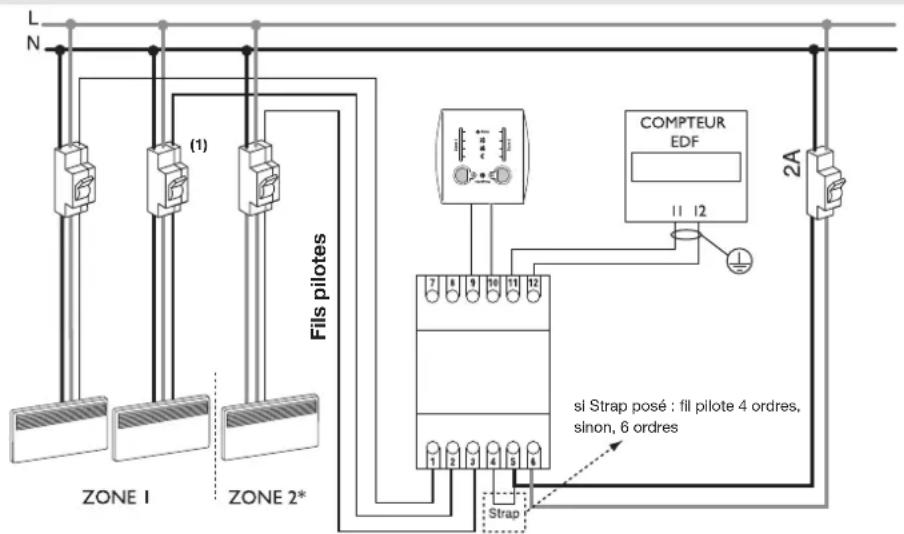

Schéma de raccordement

L N (1) Fils pilotes ZONE 1 ZONE 2* COMPTEUR EDF 11 12 2A si Strap posé : fill pilote 4 ordres, sinon, 6 ordres Strap

(1) Disjoncteurs avec sectionnement fil pilote conseillé
3 : 49351 sorties fil pilote sur 1 zone (bornes 2 ,1 et 3)
2 : 49352 sorties fil pilote sur 1 zone (bornes 1 et 2) et 1 sortie pour la zone 2 (borne 3)

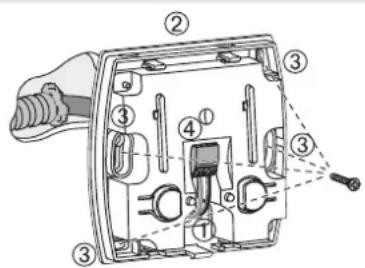

Pose du boîtier de commande

Auté + - spèding - Déren

• Passez les fils dans l'ouverture ①.
• Fixez le socle ② par les trous de fixation ③ (en montage saillie et ⑤) sur boîte d'encastrement
• Branchez les fils sur le bornier ⑥ (pas de polarité).
• Remontez le capot.
