49353 - Thermostat de chauffage HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat de chauffage / Gestionnaire d'énergie
Marque	Hager
Modèle	49353 (1 zone)
Dimensions du boîtier de commande	80 x 80 x 10 mm
Dimensions du boîtier technique	3 modules (environ 53 mm) sur rail DIN
Poids	Environ 200 g (ensemble)
Alimentation	230 V ~ ±10%, 50 Hz
Puissance absorbée	Environ 10 VA
Sorties fils pilotes	30 mA par sortie (1 sortie pour 49353)
Nombre de zones	1 zone de chauffage
Nombre de modes	5 : Délestage, Confort, Éco, Réduit, Hors-gel
Programmation	Hebdomadaire, 6 pas par jour, par pas de 15 min
Précision de l'horloge	1 s/24 h
Autonomie de l'heure	Environ 13 heures (sans secteur)
Délestage	3 voies, cycle de 6 min
Indice de protection	IP20
Température de fonctionnement (boîtier technique)	-5 °C à +45 °C
Température de fonctionnement (boîtier de commande)	0 °C à +40 °C
Affichage	Écran sur boîtier technique, voyants LED sur boîtier de commande
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Protection contre les erreurs de branchement (affichage CC-FP)
Pièces détachées et réparabilité	Boîtier technique et boîtier de commande séparés ; pièces disponibles auprès du fabricant
Informations générales	Utilisable avec option tarif base, Heures Creuses ou Tempo ; liaison télé-information nécessaire

FOIRE AUX QUESTIONS - 49353 HAGER

Comment régler l'heure et le jour sur le gestionnaire d'énergie 49353 ?

Utilisez les touches ▼ et ▲ sur le boîtier technique pour modifier l'heure et le jour. Un appui prolongé permet un défilement rapide. La consigne reste en mode Réduit tant que l'heure n'est pas réglée.

Que faire si l'afficheur et les voyants sont éteints ?

Le produit n'est pas alimenté. Vérifiez le disjoncteur ou appelez votre électricien. Assurez-vous que le câblage fil pilote/phase côté boîtier technique n'est pas inversé.

Comment programmer un chauffage en mode Confort et Réduit ?

Appuyez sur Prog Z1 pour entrer en programmation. Utilisez les touches ▼▲ pour sélectionner le jour, puis enter pour parcourir les pas. Modifiez l'horaire avec ▼▲ et validez avec enter. Le symbole R indique Confort, R (barré) indique Réduit.

Comment ajouter un pas de programme supplémentaire ?

Entrez en programmation avec Prog Z1, sélectionnez le jour, puis appuyez sur enter jusqu'à un pas vide (affichage --H--R). Réglez l'horaire souhaité avec ▼▲, puis validez. Répétez pour ajouter d'autres pas.

Comment supprimer un pas de programme ?

En mode programmation, sélectionnez le pas à supprimer avec enter, puis appuyez sur la touche effacement. Le pas devient --H--R. Validez pour confirmer.

Comment activer le mode Hors-gel pour une absence ?

Pour un Hors-gel permanent, maintenez la touche du boîtier de commande pendant 3 secondes jusqu'à ce que le voyant ⑤ soit fixe. Pour un Hors-gel programmable (vacances), maintenez la touche pendant au moins 5 secondes jusqu'à clignotement, sélectionnez le nombre de jours (max 14) avec la touche, puis maintenez 3 secondes pour valider.

Que signifie le voyant ① qui clignote ?

Le voyant ① (Auto) clignote si le gestionnaire est en mode manuel. S'il est éteint, la programmation automatique est suspendue. Pour revenir en mode automatique, appuyez sur la touche jusqu'à ce que le voyant soit fixe.

Comment réinitialiser le gestionnaire aux réglages d'usine ?

Appuyez sur le bouton reset situé sur le boîtier technique. Attention : toutes les programmations et réglages horaires seront perdus.

Que faire si l'écran affiche 'CC-FP' ?

Cela indique une inversion entre le fil pilote et la phase. Mettez l'installation hors tension, corrigez le branchement sur le convecteur, puis remettez sous tension.

Comment fonctionne le délestage ?

Le gestionnaire interrompt le chauffage cycliquement pendant quelques minutes (cycle de 6 min) si la consommation totale dépasse la puissance de l'abonnement. L'écran affiche 'D' pendant l'interruption. Le chauffage reprend automatiquement dès que la consommation baisse.

MODE D'EMPLOI 49353 HAGER

FR Gestionnaires d'énergie simplifiés 1 ou 2 zones, hebdomadaires

Les gestionnaires d'énergie 49353 et 49354 pilotent automatiquement votre chauffage électrique.

• Avec le 49353, vous gérez votre logement en une seule zone de chauffage.
• Avec le 49354, vous divisez votre logement en 2 zones de chauffage : zone vie (pièces occupées durant la journée comme le salon et la cuisine) et zone sommeil (pièces occupées durant la nuit).

49353 - 49354

Présentation du produit

Votre gestionnaire d'énergie est composé de deux boîtiers :

• Un boîtier technique installé par votre électricien dans votre tableau électrique.
• Un boîtier de commande qui vous permet de connaître les consignes appliquées et de les modifier vous-même en lançant des dérogations.

Boîtier de commande

① ② ③ ④ ⑤ Zone 1 Auto Zone 2 C Output long

La touche Ⓞ: permet de piloter manuellement votre chauffage.

Les voyants

① Automatique ⏱ Auto :

• voyant allumé = votre gestionnaire d'énergie fonctionne automatiquement
• voyant éteint = vous avez suspendu le déroulement du programme, gestionnaire d'énergie fonctionne en mode manuel.

② Confort

- voyant allumé = mode Confort.

③ Eco

- voyant allumé = vous êtes en période sensible de l'option Tempo, mode Confort -1 °C (uniquement en configuration fil pilote 6 ordres).

④ RéduitC :

- voyant allumé = mode Réduit.

⑤ Hors-gel 24/24h※:

- voyant allumé = mode Hors-gel.

Les consignes Confort et Réduit sont à régler sur vos appareils de chauffage.

Boîtier technique

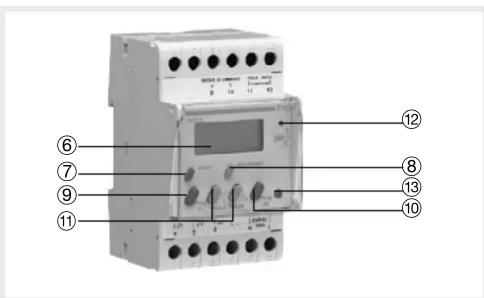

⑥ L'écran : il affiche l'heure et, sur demande, le programme de chauffage à partir des touches Prog Z1 et Prog Z2.

Les touches

⑦ Touches enter : pour faire défiler et valider les différents pas de programme.
⑧ effacement : pour effacer un pas de programme.

⑨ Prog Z1 : pour entrer dans le programme de la zone 1.
⑩ Prog Z2 : pour entrer dans le programme de la zone 2.
⑪ Touches mise à l'heure ▼ △ : pour la mise à l'heure et le réglage des différents pas de programme.
⑫ Voyant allumé = fonctionnement normal de la télé-information.
⑬ Bouton reset : retour aux réglages usine (toutes les programmations effectuées et paramétrages horaires sont perdus).

Les tarifs EDF

Votre logement est équipé en chauffage électrique et vous avez choisi un tarif EDF :

- Option tarif de base (sans heures creuses) ou

- Option Heures Creuses ou

- Óption Tempo (si vous avez choisi l'option Tempo), le gestionnaire d'énergie abaisse automatiquement la température pendant les périodes sensibles que vous avez choisies sur le compteur EDF.

La sortie télé-information de votre compteur EDF doit être active pour que votre gestionnaire d'énergie puisse fonctionner.

Voyant ⑫ allumé = la liaison télé-information est active. Voyant ⑫ clignotant = la liaison télé-information n'est pas active, veuillez contacter votre agence EDF.

Dérogation

Pour appliquer une consigne différente de celle appliquée automatiquement (Confort ou Réduit), appuyez plusieurs fois sur la touche du boîtier de commande de façon à allumer le voyant correspondant au niveau de température souhaité.

Exemple : Réduit (ou Confort)

La consigne changera automatiquement lors du prochain pas de programme.

• Pour revenir à la consigne fixée automatiquement par le gestionnaire d'énergie (sans attendre le prochain changement de programme), appuyez à nouveau sur la touche du boîtier de commande jusqu'à ce que le voyant ① s'allume.
• Si vous choisissez le mode Confort pendant les périodes sensibles de l'option Tempo alors que le gestionnaire d'énergie doit fonctionner en mode Eco, le voyant Confort clignote (dans le cas d'une installation fil pilote 6 ordres).

Mise en veille de votre chauffage

N'utilisez pas la consigne Hors-gel si vous devez rester dans votre logement. Afin de mettre votre chauffage en veille lors d'une absence prolongée ou lorsque vous aérez vos pièces, vous pouvez mettre votre gestionnaire d'énergie en mode Hors-gel. Vous avez 2 possibilités en fonction de l'utilisation recherchée :

Fonction hors-gel permanent (aération d'une zone, absence non programmable etc.)

• Maintenez la touche ① pendant 3 secondes de façon à ce que le voyant rouge correspondant à la consigne Hors-gel ⑤ soit fixe.
• Lors de votre retour, maintenez la touche enfoncée pendant 3 secondes afin de revenir en mode automatique (le voyant rouge s'éteint).

Dans le cas du 49354, cette commande se fait zone par zone.

Fonction hors-gel programmable (vacances, absence prolongée etc.)

• Maintenez la touche enfoncée pendant au moins 5 secondes de façon à ce que le voyant ⑤ clignote (dans le cas du 49354 vous pouvez utiliser indifféremment l'une ou l'autre des touches pour programmer cette consigne). Le jour en cours est automatiquement sélectionné, le voyant ① est allumé.

• Sélectionnez le nombre de jours à programmer en appuyant successivement sur la touche. Les voyants servent à décompter le nombre de jours (14 jours max.).

• Puis maintenez la touche enfoncée durant 3 secondes afin de valider votre programme, le voyant ⑤ s'allume.

Dans le cas du 49354, cette commande s'applique automatiquement sur les 2 zones.

Pour revenir en mode Auto avant la fin de votre programmation Hors-gel, il suffit de maintenir la touche du boîtier de commande enfoncée pendant au moins 5 secondes.

Mise à l'heure et au jour

Vous pouvez modifier l'heure et le jour en appuyant sur les touches

Un appui prolongé sur les touches ⚡️ : permet un défilement rapide des minutes, des heures puis des jours.

La consigne reste en Réduit tant que l'heure n'est pas réglée.

Délestage

Votre gestionnaire d'énergie gère automatiquement la puissance consommée : quand la consommation totale de vos appareils électriques est supérieure à la puissance de votre abonnement, votre gestionnaire d'énergie s'occupe d'interrompre le chauffage cycliquement pendant quelques minutes. Pendant cette interruption, l'écran affiche D. Dès que la consommation baisse, votre gestionnaire d'énergie remet automatiquement les appareils en marche.

En cas de coupure de secteur

Votre gestionnaire d'énergie conserve l'heure et le jour courant pendant environ 13 heures. Au delà des 13 heures, à la remise sous tension, le boîtier technique affiche --H-- et le boîtier de commande est en mode réduit. Réglez l'heure sur le boîtier technique, le boîtier de commande repasse en mode Auto.

Programmation

Votre gestionnaire d'énergie dispose d'un programme de chauffage hebdomadaire appliqué automatiquement dès la mise en service :

- la température Confort est la température que vous choisissez manuellement sur vos convecteurs électriques.

- Selon les convecteurs dont vous disposez : - La température Réduit se règle automatiquement (environ Confort -3,5 °C).

- Vous réglez vous-même la température Réduit sur vos convecteurs.

Pour la Zone 1 :

- Du Lundi au Dimanche : de 5h à 23h, mode Confort. De 23h à 5h, mode Réduit.

Pour la Zone 2 (49354 uniquement) :

- Du Lundi au Dimanche : de 6h à 9h, puis de 17h à 23h, mode Confort.

De 9h à 17h, puis de 23h à 6h, mode Réduit.

Pour modifier la programmation

Pour la programmation de votre semaine, vous disposez de 6 pas de programme par jour :

- 3, en température confort - 3, en température réduite.

Pour programmer votre chauffage, vous disposez des touches suivantes :

Prog Z1 : pour entrer dans le programme de la zone 1.

Prog Z2 : pour entrer dans le programme de la zone 2 (49354 uniquement).

enter : pour valider et faire défiler les pas de programme.

effacement : pour effacer un pas de programme.

pour sélectionner un jour de la semaine et effectuer différents réglages.

Pour visualiser le programme de la zone 1

- Appuyez sur la touche Prog Z1 pour entrer dans le mode programmation.

- Avec les touches , sélectionner un jour de la semaine (par exemple LUM).

- Par appuis successifs sur la touche enter vous faites défiler les différents pas de programme. A la première mise en service ou après un reset, le programme préenregistré pour la zone 1 pour tous les jours de la

semaine est le suivant : Le symbole R signifie consigne Confort. Le symbole R signifie consigne Réduit.

Les réglages des horaires de programmation se font par pas de 15 minutes.

Un appui sur la touche Prog Z1 vous permet de sortir du mode programmation.

Pour modifier un pas de programme

(par exemple, le Dimanche, température confort à 8h au lieu de 5h).

• Appuyez sur la touche Prog Z1 pour entrer dans le programme de la zone 1.
• Avec les touches ⬇ ⚠ sélectionnez le jour de la semaine (DIM).
• Par appuis sur enter sélectionnez le pas à modifier (OSH00C).
• Modifiez l'horaire avec les touches. (08H00C).
• Confirmez le changement par appui sur la touche enter.
• Pour revenir en mode automatique, appuyez sur la touche Prog Z1.

Votre gestionnaire d'énergie indique à nouveau l'heure actuelle (par exemple 08H35).

Pour ajouter un ou plusieurs pas de programme

(par exemple, vous souhaitez ajouter une plage de température réduit de 9h00 à 17h00 le Lundi, à la programmation).

• Pour insérer les pas de programme 9h00 réduit et 17h00 confort le Lundi, appuyez sur la touche Prog Z1 pour entrer dans le programme de la zone 1.
• Avec les touches sélectionnez le jour de la semaine (Lundi).
• Par appuis sur la touche enter, sélectionnez l'emplacement où insérer le 1^er pas de programme (température réduite à 9h00). Pour cela, sélectionnez un pas de programme vide avec une consigne R (réduit).
• Avec les touches ⚡️, renseignez l'horaire 9h00. Le mode réduit est programmé à 9h00 (9H00R).
• Appuyez sur la touche enter pour enregistrer le pas de programme et passer au pas suivant.
• Pour enregistrer le pas de programme confort à 17h00, appuyez sur enter pour sélectionner l'emplacement (pas de programme vide avec une consigne £ confort).
• Avec les touches, réglez l'horaire 17h00 (17H00). Le mode confort est programmé à 17h00.
• Appuyez sur la touche enter pour enregistrer le pas de programme.
• Appuyez plusieurs fois sur la touche enter pour passer au jour(s) suivant(s).
• Pour revenir en mode automatique, appuyez sur la touche Prog Z1.

Pour supprimer un pas de programme

• Appuyez sur la touche Prog Z1 pour entrer dans le mode programmation.
• Avec les touches ⬇ Ⓐ, sélectionner le jour de la semaine.
• Par appuis sur enter sélectionnez le pas à supprimer.
• Appuyez sur la touche effacement pour supprimer ce pas de programme (--H--R). Le pas de programme est effacé.
• Appuyez plusieurs fois sur la touche enter pour passer au jour suivant.
• Pour revenir en mode automatique, appuyez sur la touche Prog Z1.

Pour vérifier votre programmation

• Appuyez sur la touche Prog Z1 pour entrer dans le programme de la zone 1.
• Avec les touches ⬇, sélectionner le jour de la semaine.
• Par appuis successifs sur la touche enter, faites défiler les pas de programme.
• Pour revenir en mode automatique, appuyez sur la touche Prog Z1.

Pour revenir aux programmes préenregistrés

- Appuyez sur les touches, A jusqu'à ce que l'afficheur clignote 3 fois. Le gestionnaire d'énergie retourne à la programmation par défaut.

Programmation de la zone 2 (49354 uniquement)

La programmation préenregistrée pour la zone 2 est la suivante :

- Du Lundi au Dimanche : de 6h à 9h, puis de 17h à 23h, mode Confort.

De 9h à 17h, puis de 23h à 6h, mode Réduit.

Pour visualiser, modifier, insérer ou supprimer des pas de programme, procédez de la même manière que pour la zone 1 en utilisant Prog Z2 (voir paragraphes précédents).

Pour visualiser le programme de la zone 2

• Appuyez sur la touche Prog Z2 pour entrer dans le mode programmation.
• Avec les touches ⚡️ : sélectionner un jour de la semaine (par exemple LUM).
• Par appuis successifs sur la touche enter vous faites défiler les différents pas de programme. A la première mise en service ou après un reset, le programme préenregistré pour la zone 2 pour tous les jours de la semaine est le suivant :

Le symbole signifie consigne Confort. Le symbole R signifie consigne Réduit.

Que faire si... ?

- L'afficheur, le voyant du boîtier technique ainsi que les voyants du boîtier de commande sont éteints :

Le produit n'est pas alimenté, vérifiez le disjoncteur ou appelez votre électricien. Vérifiez que le câblage fil pilote/phase côté boîtier technique n'est pas inversé.

- L'afficheur du boîtier technique affiche CC-FP et les voyants du gestionnaire d'énergie clignotent :

Votre gestionnaire d'énergie est protégé contre les erreurs de branchement (inversion fil pilote/phase).

Pour faire fonctionner votre gestionnaire d'énergie, mettez l'installation hors tension, corrigez l'erreur de raccordement (sur le convecteur et remettez le gestionnaire d'énergie sous tension).

- Le voyant du boîtier technique clignote :

Contactez votre agence EDF car cela vous signale que la télé-information ne fonctionne pas.

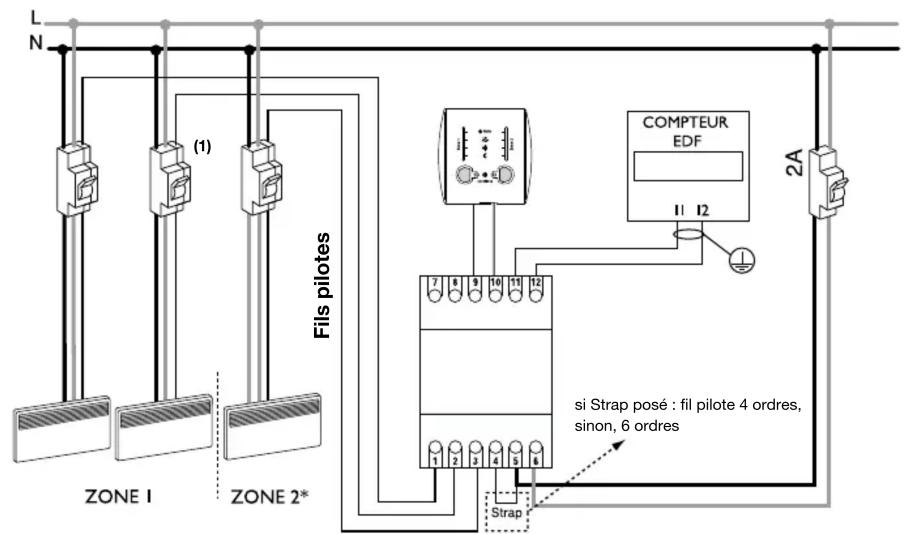

Schéma de raccordement

L N (1) Fils pilotes ZONE 1 ZONE 2* COMPTEUR EDF 11 12 2A 7 8 9 10 11 12 si Strap posé : fil pilote 4 ordres, sinon, 6 ordres Strap

(1) Disjoncteurs avec sectionnement fil pilote conseillé
3 : 49353 sorties fil pilote sur 1 zone (bornes 2 ,1 et 3)
2 : 49354 sorties fil pilote sur 1 zone (bornes 1 et 2) et 1 sortie pour la zone 2 (borne 3)

Caractéristiques techniques

Tension d'alimentation : 230V ∼ +/- 10%

Fréquence : 50 Hz

Puissance absorbée : env. 10 VA

Sorties fils pilotes : 30 mA par sortie

Précision de l'horloge : 1s/24h

Nombre de voies de délestage : 3

Cycle de délestage : 6 min.

Cycle du programme : hebdomadaire

Liaison boîtier de commande : 1,5 mm ^2 , longueur max 50 m

Raccordement par bornes à cage : 1 à 4 mm² liaison compteur EDF : paire torsadée

0,2 mm ^2 avec écran, longueur max 100 m Catégorie : 4

Nombre de modes : 5 (délestage, confort, eco, réduit, hors-gel)

Indice de protection : IP20

Autonomie de l'heure : environ 13 heures

Autonomie des données : permanent

Hygrométrie : 90% max. à 20 °C

Catégorie de surtension : III

Degré de pollution : 2

Structure du logiciel : Classe A

Action de type : 2

Tension et courant des essais d'émissions CEM:

230V ∼ - 1mA

Température de l'essai à la bille : 125°C

Tension de choc : 4KV

Classe :

Boîtier technique : II

Boîtier de commande : II

Température de fonctionnement :

Boîtier technique : -5 °C à +45 °C

Boîtier de commande : 0 °C à + 40°C

Température de stockage :

Boîtier technique : -20 °C à +70 °C

Boîtier de commande : -20 °C à +70 °C

Dimensions :

Boîtier technique : 3 modules

Boîtier de commande : 80 x 80 x 10 mm

produit indépendant pour montage sur rail DIN

(boîtier technique) et sur surface plane ou

boîte d'encastrement (boitier de commande)

Pose du boîtier de commande

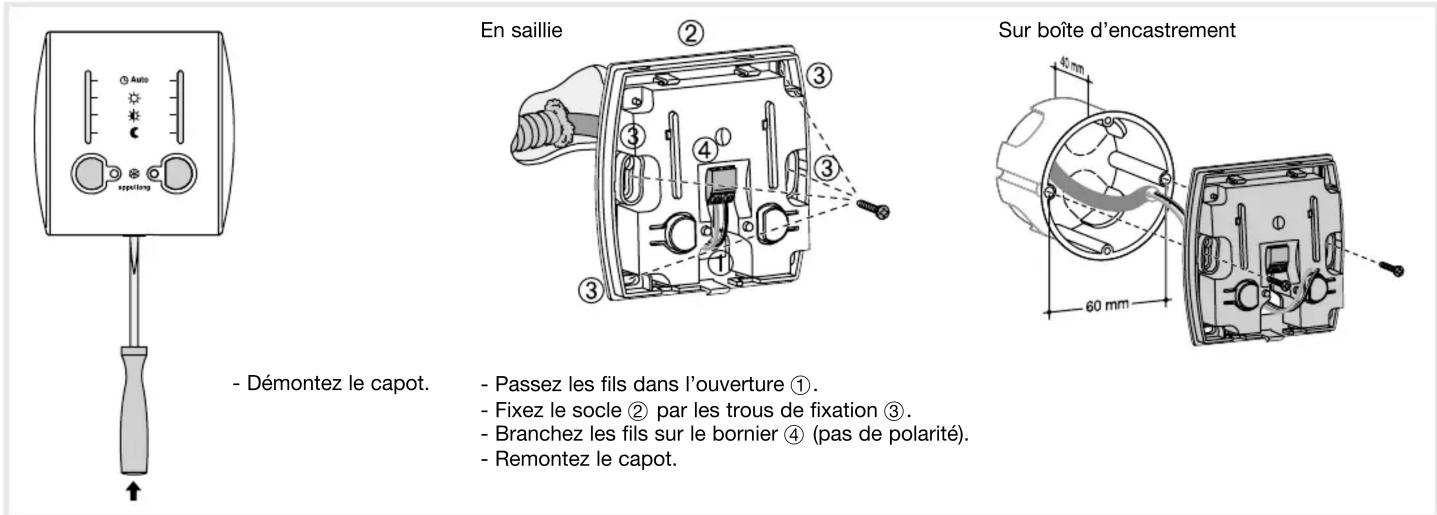

- Démontez le capot.
- Passez les fils dans l'ouverture ①.
- Fixez le socle ② par les trous de fixation ③.
- Branchez les fils sur le bornier ④ (pas de polarité).
- Remontez le capot.

Comment éliminer ce produit

(déchets d'équipements électriques

et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse
