Type de produit	Serveur de configuration KNX Easy
Marque	Hager
Modèle	TJA665
Catégorie	Routeur / Serveur KNX
Dimensions (encombrement)	6 modules DIN (105 mm de largeur)
Alimentation principale	Bus KNX 30 V DC (TBTS) ou 24 V DC auxiliaire (via TGA200/TXA114) ou PoE (IEEE 802.3at)
Consommation sur bus KNX	10 mA max à 30 V DC
Consommation sur alim. auxiliaire	200 mA max à 24 V DC
Consommation PoE	50 mA
Interfaces réseau	2 ports Ethernet RJ45 100/1000 BaseT
Connectique bus KNX	Bornier 0,6 - 0,8 mm²
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Indice de protection (boîtier/plastron)	IP20 / IP30
Résistance aux chocs	IK04
Catégorie de surtension	III
Normes	EN 60950-1, EN 50491-3, EN 50491-5-2, IEEE 802.3at, USB 2.0, Handbook KNX 2.1
Systèmes d'exploitation compatibles	iOS 8, Android 4.4, Windows 8.1
Navigateurs compatibles	IE11, Chrome, Firefox
Fonctions principales	Configuration de produits KNX Easy Hager/Berker via interface web, serveur DHCP intégré, modes de ports réglables
Mode d'installation	Rail DIN
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Installation réservée à un électricien qualifié. Respecter les normes d'installation en vigueur. Ne pas installer à l'extérieur.
Réparabilité et pièces détachées	Contactez le service après-vente Hager pour toute réparation ou pièce.

FOIRE AUX QUESTIONS - TJA665 HAGER

Comment alimenter le TJA665 ?

Le TJA665 peut être alimenté de trois manières : par le bus KNX (30 V DC), par une alimentation auxiliaire 24 V DC (modèles Hager TGA200 ou TXA114) ou par PoE (Power over Ethernet) via un switch compatible IEEE 802.3at.

Quels sont les modes de fonctionnement des ports Ethernet ?

Les ports Ethernet 1 et 2 peuvent être configurés via des commutateurs internes : mode Auto (serveur DHCP ou adresse IP fixe), mode Off-line (repli avec adresse 192.168.0.253) et mode PC (activation du serveur DHCP intégré avec adresse 192.168.0.253).

Que signifie le clignotement de la LED Power (verte) ?

La LED Power clignote en vert pendant la phase de démarrage du produit. Une fois démarré, elle reste allumée en vert. Un clignotement rouge indique une alimentation par réserve de marche (10 s max) et un allumage rouge fixe signale une erreur de chargement de l'OS.

Comment accéder à l'interface de configuration ?

L'interface de configuration est accessible via un navigateur web (IE11, Chrome, Firefox) sur un PC, une tablette ou un smartphone compatible (iOS 8, Android 4.4, Windows 8.1). L'adresse IP par défaut est 192.168.0.253 en mode repli.

Que faire si la LED Ethernet est rouge fixe ?

Une LED Ethernet rouge fixe indique un conflit d'adresse IP. Vérifiez qu'aucun autre équipement sur le réseau n'utilise la même adresse IP que le TJA665. Si le problème persiste, basculez en mode Off-line ou réinitialisez les paramètres réseau.

Le TJA665 peut-il être utilisé sans connexion internet ?

Oui, le TJA665 fonctionne en local sur le réseau IP sans connexion internet. Cependant, certaines fonctionnalités avancées (comme le portail Hager) nécessitent un accès internet. La configuration de base des produits KNX Easy se fait en local.

Comment réinitialiser le TJA665 aux paramètres d'usine ?

La notice ne mentionne pas de procédure de réinitialisation matérielle. Pour restaurer les paramètres par défaut, il est recommandé de contacter le support Hager ou de consulter le manuel complet disponible en ligne.

Quels produits KNX Easy sont compatibles avec le TJA665 ?

Le TJA665 est compatible avec tous les produits Hager et Berker intégrant le mode easy (configuration simplifiée). Il permet de configurer l'ensemble des actionneurs, capteurs et interfaces de la gamme KNX Easy.

Le TJA665 supporte-t-il le DHCP ?

Oui, le TJA665 peut fonctionner en client DHCP (mode par défaut) pour obtenir une adresse IP automatiquement. Si aucun serveur DHCP n'est trouvé après 40 secondes, il utilise l'adresse de repli 192.168.0.253. Il peut aussi être configuré en serveur DHCP (mode PC).

Quelle est la consommation maximale du TJA665 ?

La consommation maximale est de 10 mA sur le bus KNX (30 V) et de 200 mA sur l'alimentation auxiliaire 24 V. En mode PoE, la consommation est de 50 mA. La dissipation thermique maximale est de 5 W.

MODE D'EMPLOI TJA665 HAGER

Le TJA665 est un serveur de confi guration de produit KNX en mode easy. Il permet de confi gurer tous produits de marque Hager et Berker intégrant le mode easy.

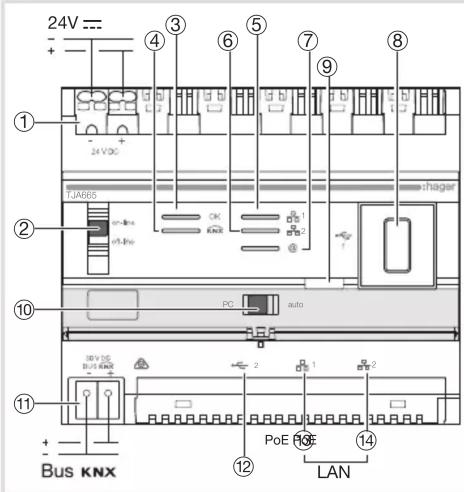

Le produit se connecte :

• d'une part au bus KNX au travers du connecteur ^11
• d'autre part au réseau IP local au travers de l'un des deux ports Ethernet ⑬ ou ⑭.

Le produit est équipé d'un logiciel de confi guration fort /courant faible. pour les produits KNX-Easy. Ce logiciel fonctionne en liaison avec les navigateurs web installés sur des tablettes, smartphones ou des PC.

esCompatibilité OS : iOS 8, Android 4.4, Windows 8.1 Compatibilité navigateur : IE11, Chrome, Firefox.

Installation

Installer de préférence le TJA665 dans le coffret VDI de votre installation ou dans la valise de confi guration TXA100. Dans le cas où l'installation ne comporte pas de coffret VDI, veiller à respecter la séparation courant

Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Ne pas installer ce module à l'extérieur du bâtiment.

Commutateurs Comportement des ports Ethernet
10	2	Port ethernet 1 Port ethernet 2		Statut réseau IP	Statut bus KNX
Auto	on-line	Il s'agit du mode de fonctionnement normal du TJA665 lorsqu'il est raccordé sur un routeur externe.Les deux ports sont confi gurables en serveur DHCP ou en adresse IP fi xe.- En client DHCP (mode par défaut en sortie d'usine), le TJA665 attend une adresse IP en provenance d'un serveur DHCP connecté au réseau (le routeur) . Si au bout de 40 secondes, aucune adresse n'a été attribuée, le TJA665 prend automatiquement l'adresse de repli : 192.168.0.253- En adresse IP fi xe, le TJA665 prend immédiatement en compte les paramètres défi nis dans l'onglet« confi guration serveur - Internet » du menu de réglage du confi gurateur :• Adresse IP de l'interface• Masque de sous-réseau• Adresse de la passerelle par défautAttention : Même en cas de confl it d'adresse IP sur le réseau (autre équipement utilisant déjà l'adresse IP défi nie),le module ne bascule pas automatiquement sur l'adresse de repli.		On-line	On-line
	off-line	Ce mode est un mode de repli dans lequel les 2 ports sont interchangeables. Ils sont alors configurées automatiquement en client DHCP.- Si aucune adresse IP n'est attribuée par un serveur DHCP au bout de 40 secondes d'attente, le TJA665 prend automatiquement l'adresse de repli 192.168.0.253		Off-line	Off-line
PC	on-line	A utiliser lorsqu'un PC est directement connecté sur le TJA665. Ce mode active le serveur DHCP intégré au module. Les 2 ports sont interchangeables et confi gurés avec les paramètres suivants:- Adresse IP de l'interface : 192.168.0.253- Masque de sous-réseau : 255.255.255.0- Adresse de la passerelle par défaut : 192.168.0.1		On-line	On-line
	off-line	Ce mode est un mode de repli. Les deux ports sont confi gurés en mode client DHCP.- Si aucune adresse IP n'est attribuée par un serveur DHCP au bout de 40 secondes d'attente, l'interface virtuelle du module le TJA665 prend automatiquement l'adresse de repli 192.168.0.253		Off-line	Off-line

Signification des LEDS

Fonction LED	Ref LED	Statut	Description
Power	3	Éteint	Produit non alimenté
		Clignote en vert	Phase de démarrage du produit
		S'allume en vert	Produit démarré
		Clignote en rouge	Produit alimenté par la réserve de marche (10 s. max.)
		S'allume en rouge	Erreur de chargement de l'OS
KNX	4	Éteint	Produit alimenté par la réserve de marche (10 s. max.)
		Clignote en vert	Connecté au bus KNX - trafi c bus
		S'allume en vert	Connecté au bus KNX - pas de trafi c bus
		S'allume en rouge	Pas de connexion au bus KNX
Ethernet 1 et 2	5 et 6	Éteint	Pas de réseau (ou fonctionnement sur réserve de marche (10 s. max.))
		Clignote en vert	Pas de serveur DHCP détecté, fonctionnement sur adresse IP de repli
		S'allume en vert	Réseau détecté et adresse IP affectée
		S'allume en rouge	Confl it d'adresse IP
		Clignote en rouge	Attente d'attribution d'adresse IP
Portail	7	Éteint	Pas de connexion au portail Hager
		Clignote en vert	Tentative de connexion au portail Hager
		S'allume en vert	Connexion au portail Hager établie
		S'allume en rouge	Portail hager non accesible ou connexion refusée
Présence tension bus	9	S'allume en rouge	Vérifier la tension de bus en appuyant brièvement sur le BP9. L'allumage de la LED rouge indique la présence bus KNX.

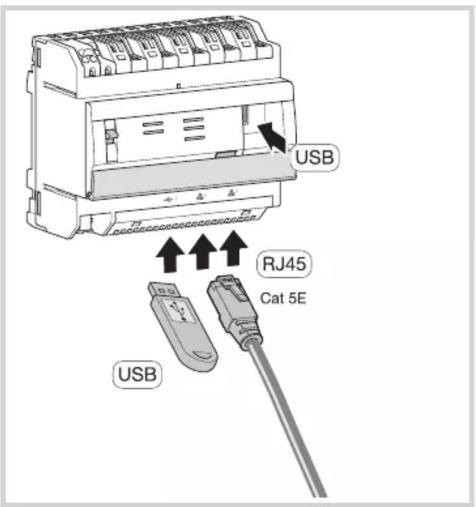

USB RJ45 Cat 5E USB

Spécifications techniques

Alimentation KNX	KNX bus TBTS 30 V ---
Très basse tension de sécurité externe	24 V --- via alimentation TBTS hager TGA200 ou TXA114 ou via PoE
Consommation sur la ligne bus	10 mA max - 30 V---
Consommation sur l'alimentation auxiliaire	200 mA max - 24 V---
Consommation Typique / Repos sur le bus KNX 8 mA
Consommation Typique / Repos sur le 24 V Ethernet et USB non connecté	100 mA
Dissipation maximale (sortie 24V) 5W
Consommation Alimentation PoE 50 mA
Communication réseau Ethernet 2 x 100 / 1000 BaseT
Raccordement bus 11	0,6 - 0,8 mm2
Prise d'alimentation 1	0,75 - 2,5 mm2
Prise réseau Ethernet / IP13 14	2 x RJ45
T° de fonctionnement 0 °C -> + 45 °C
T° de stockage - 20 °C -> + 70 °C
Encombrement 6 x 17,5 mm
Interface USB2 8 12	2
Mode d'installation Rail DIN
Altitude de fonctionnement < 2000 m
Degré de pollution 2
Tension de choc 4 kV
Indices de protection (boîtier)(boîtier sous plastron)	IP20IP30
Résistance aux chocs IK04
Catégorie de surtension III
Normes EN 60950-1, EN 50491-3, EN 50491-5-2, IEE 802.3	at, USB 2.0, Handbook KNX 2.1

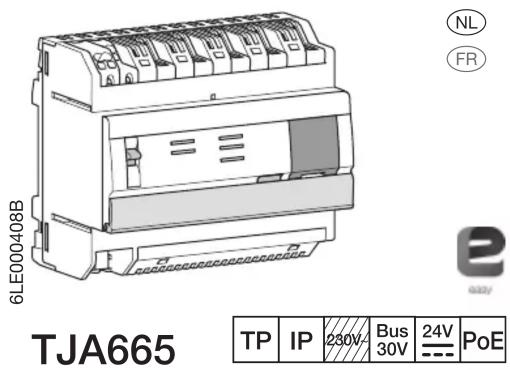

:hager

Confi guratieserver easy

Serveur de confi guration easy

TJA665

TP

IP

230V~

Bus 30V

24V---

PoE

24V --- + ① 24 VDC TJA665 CK KNR chager 10 PC auto 11 Bus knx PoE PGE LAN 12
